Đầu cáp ngầm co nguội 3M là phụ kiện trung thế quan trọng, nhưng chọn đúng model đòi hỏi hiểu rõ kỹ thuật. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI cung cấp hướng dẫn phân loại theo cấp điện áp, số lõi, tiết diện cáp, phân tích nguyên lý co nguội, lỗi thi công thường gặp và so sánh với đầu cáp co nhiệt, giúp kỹ sư ra quyết định lựa chọn an toàn, tối ưu chi phí đầu tư.
Khái niệm và ứng dụng đầu cáp ngầm co nguội 3M
Đầu cáp ngầm co nguội 3M là phụ kiện dùng để kết thúc và đấu nối cáp ngầm trung thế vào các thiết bị điện, được chế tạo từ cao su silicone theo công nghệ co nguội không cần gia nhiệt. Sản phẩm đảm nhận 3 vai trò then chốt cùng lúc: duy trì cách điện liên tục tại điểm đấu nối, điều khiển điện trường tại vùng kết thúc màn chắn kim loại và chống xâm nhập ẩm từ môi trường ngoài vào lõi cáp. Nếu lựa chọn hoặc thi công sai, điểm đầu cáp trở thành nguồn gốc của phóng điện cục bộ, quá nhiệt và sự cố dài hạn.

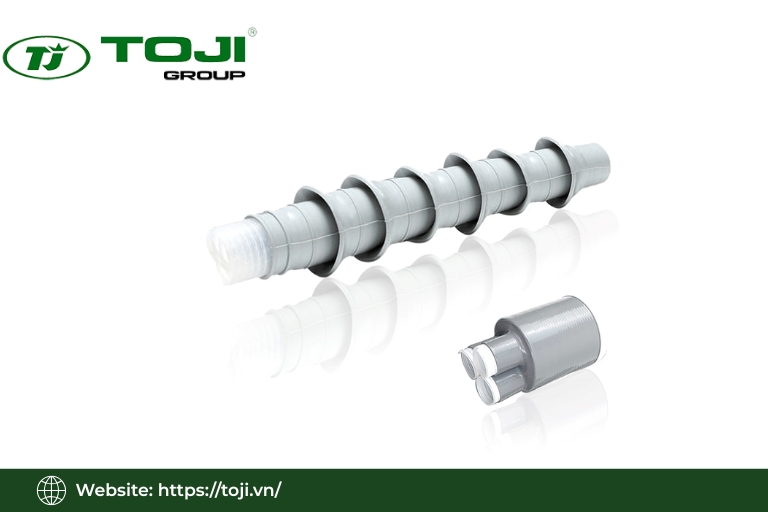

Đầu cáp ngầm co nguội 3M là gì
Về cấu trúc, đầu cáp ngầm co nguội 3M gồm thân cao su silicone tiền kéo giãn lắp trên lõi cơ khí nhựa, tích hợp lớp điều khiển điện trường High-K, lớp cách điện chống dòng rò bề mặt và lớp sealant chống thấm. Bên cạnh thân ống chính, mỗi bộ sản phẩm kèm theo ống chia pha, ống bao vỏ pha, băng keo cách điện, dây tiếp địa và cos cơ khí phù hợp với từng cấu hình cáp.
Công nghệ co nguội cho phép lắp đặt đơn giản: kỹ thuật viên chỉ cần tháo lõi nhựa ra theo chiều xoay, thân silicone tự co lại ôm sát cáp nhờ lực đàn hồi vốn có, không cần đèn khò hay nguồn nhiệt.
Vai trò trong hệ thống điện trung thế
Trong hệ thống điện phân phối trung thế, điểm kết thúc cáp ngầm tại tủ RMU, máy biến áp hoặc trạm kios là vị trí có gradient điện trường cao nhất, dễ xảy ra phóng điện bề mặt nếu không được xử lý đúng. Đầu cáp ngầm co nguội 3M giải quyết vấn đề này bằng cách kết hợp lớp High-K để phân bố lại điện trường và thân silicone kị nước để loại bỏ đường rò theo bề mặt.
Trong môi trường vận hành thực tế như bờ biển có sương muối, khu công nghiệp có bụi hóa chất hoặc ngoài trời có tia UV mạnh, tính năng chống ô nhiễm và bền thời tiết của silicone giúp đầu cáp 3M duy trì cách điện tin cậy qua nhiều năm vận hành.
Xem thêm:
Thông Số Kỹ Thuật Đầu Cáp Co Nguội 3M
Sơ lược các dòng sản phẩm QTII và QTIII
3M cung cấp 2 dòng sản phẩm chính cho ứng dụng trung thế. Dòng QTII (X) Series dành cho môi trường trong nhà và có mái che, sử dụng thiết kế không có tán bán kính mở rộng. Dòng QTIII dành cho môi trường ngoài trời, thiết kế có tán mở rộng giúp tăng chiều dài đường rò, phù hợp với các điều kiện ô nhiễm và mưa trực tiếp. Cả 2 dòng đều áp dụng nguyên lý co nguội và tích hợp lớp High-K điều khiển điện trường, hỗ trợ cấp điện áp từ 5 kV đến 36 kV cho cáp 1 lõi và 3 lõi.
Nguyên lý co nguội và cấu tạo từng lớp đầu cáp 3M
Hiểu cơ chế co nguội và vai trò từng lớp vật liệu là nền tảng kỹ thuật để kỹ sư lựa chọn đúng sản phẩm và tránh sai sót thi công. Thân silicone của đầu cáp 3M không chỉ là lớp bọc đơn giản mà là hệ thống nhiều lớp phối hợp với nhau, mỗi lớp giải quyết 1 vấn đề kỹ thuật cụ thể.
Cơ chế co nguội của thân cao su silicone
Thân silicone được sản xuất theo quy trình tiền kéo giãn và lắp vào lõi nhựa hỗ trợ tại nhà máy. Khi kỹ thuật viên tháo lõi nhựa ra bằng cách kéo theo chiều xoắn ốc, thân silicone co lại theo lực đàn hồi nội tại và ôm chặt bề mặt cáp đã chuẩn bị sẵn. Lực ép đồng đều này loại bỏ khoảng trống không khí giữa silicone và cách điện cáp, từ đó ngăn ngừa phóng điện cục bộ bên trong đầu cáp.
Cao su silicone vốn có độ đàn hồi cao, chịu nhiệt tốt, kháng tia cực tím và không bị tracking ngay cả khi bề mặt bị ô nhiễm, giúp duy trì lực ép ổn định theo thời gian.
Lớp điều khiển điện trường High-K
Tại vị trí cắt màn chắn kim loại trên cáp, điện trường tập trung đột ngột và có thể vượt ngưỡng chịu đựng của vật liệu cách điện nếu không có biện pháp xử lý. Lớp High-K, tức lớp có hằng số điện môi cao, được tích hợp sẵn bên trong thân đầu cáp QTII và QTIII, đặt đúng vị trí để phân bố lại điện trường về phía bên trong ống, kéo giảm mật độ điện trường trên bề mặt cách điện xuống mức an toàn. Nhờ đó, đầu cáp chịu được điện áp xung định mức mà không cần ống điều khiển điện trường lắp rời như một số sản phẩm co nhiệt truyền thống.
Lớp cách điện, chống dòng rò và lớp chống thấm
Thân silicone non-tracking đóng vai trò lớp cách điện chính. Bề mặt silicone kị nước, không để nước bám thành màng dẫn điện liên tục, do đó tăng hiệu quả cách điện ngay cả khi bề mặt bị ướt hoặc phủ bụi. Đặc tính này kéo dài chiều dài đường rò hiệu dụng và giảm dòng rò bề mặt so với vật liệu polyolefin thông thường.
Lớp sealant chống thấm tại vị trí đỉnh đầu cáp và vùng cos tạo ra rào cản kín nước, ngăn ẩm xâm nhập dọc theo lõi cáp vào bên trong hệ thống, duy trì điện trở cách điện cao theo thời gian dài.
Các bộ phận phụ trợ trong bộ đầu cáp
Ngoài thân ống chính, bộ đầu cáp co nguội 3M QTII (X) Series còn đi kèm ống chia pha dùng cho cáp 3 lõi, ống bao vỏ pha để phục hồi vỏ bọc pha, băng keo cách điện để hoàn thiện vùng chuyển tiếp, dây tiếp địa và cos cơ khí phù hợp tiết diện ruột dẫn. Mỗi chi tiết phụ trợ hoàn thiện 1 phần của tuyến cách điện, màn chắn kim loại và tiếp địa, đảm bảo toàn bộ điểm đầu cáp đạt tính toàn vẹn kỹ thuật theo yêu cầu tiêu chuẩn.
Ưu điểm công nghệ co nguội 3M so với đầu cáp co nhiệt
Công nghệ co nguội mang lại lợi thế rõ ràng trong thi công: không cần nhiệt, giảm rủi ro cháy nổ, lắp đặt nhanh và chất lượng đồng đều hơn so với đầu cáp co nhiệt phụ thuộc kỹ năng thi công và điều kiện môi trường. Các lợi thế này đặc biệt có giá trị trong dự án điện trung thế tại không gian hẹp như tủ RMU, trạm kios hoặc hầm cáp.
Thi công không cần gia nhiệt, giảm rủi ro cháy nổ
Với đầu cáp co nhiệt, kỹ thuật viên phải dùng đèn khò hoặc thiết bị gia nhiệt để co ống đều quanh cáp, tạo ra nguy cơ cháy sém bề mặt cáp, co không đều và đặc biệt nguy hiểm khi thi công trong không gian kín hoặc gần vật liệu dễ bắt lửa. Với đầu cáp co nguội 3M, toàn bộ quá trình lắp đặt chỉ cần thao tác cơ học, loại bỏ hoàn toàn nguy cơ cháy nổ từ nguồn nhiệt và rút ngắn thời gian thi công đáng kể.
Chất lượng đồng đều và độ tin cậy điện trường
Vì thân silicone và lớp High-K được kiểm soát kích thước và vị trí từ nhà máy, chất lượng điều khiển điện trường của đầu cáp co nguội 3M ít phụ thuộc vào tay nghề thợ hơn so với đầu cáp co nhiệt lắp ghép nhiều lớp rời. Sản phẩm QTII và QTIII đáp ứng tiêu chuẩn IEEE 48, HD 629.1 và IEC 60502-4, trải qua các phép thử điện áp xung, điện áp xoay chiều và bền môi trường, cho phép chủ đầu tư và kỹ sư tin tưởng vào ổn định điện trường dài hạn của mỗi điểm đầu cáp.
Phù hợp môi trường thi công hạn chế và ô nhiễm
Trong trạm kios kín, tủ RMU hoặc hầm cáp, không gian thao tác hẹp và thông gió kém, việc dùng đèn khò rất rủi ro và khó kiểm soát. Đầu cáp co nguội 3M cho phép thi công an toàn mà không cần đến bất kỳ nguồn nhiệt nào. Thêm vào đó, bề mặt silicone kị nước cùng sealant chống ẩm giúp sản phẩm phù hợp môi trường ngoài trời ô nhiễm, bờ biển sương muối và khu công nghiệp có bụi hóa chất mà không cần bảo trì thường xuyên.
Giới hạn và lưu ý khi sử dụng
Dù có nhiều ưu điểm, đầu cáp co nguội 3M vẫn yêu cầu lựa chọn đúng dải đường kính ngoài cáp. Nếu chọn model có khoảng co quá lớn, silicone không tạo đủ lực ép và đầu cáp bị hở. Ngược lại, nếu đường kính cáp vượt giới hạn trên, thân silicone bị kéo căng quá mức, giảm tuổi thọ. Chi phí đầu tư ban đầu của dòng co nguội 3M cũng thường cao hơn một số sản phẩm co nhiệt phổ thông, do đó kỹ sư cần tính tổng chi phí vòng đời thiết bị thay vì chỉ so sánh giá mua.
Phân loại đầu cáp ngầm co nguội 3M theo thông số kỹ thuật
Hệ thống phân loại của 3M dựa trên 4 yếu tố chính: cấp điện áp, số lõi cáp, tiết diện và môi trường lắp đặt. Hiểu logic ký hiệu series giúp kỹ sư tránh nhầm lẫn khi đọc catalogue và đặt hàng.
Phân loại theo cấp điện áp 12 kV, 24 kV, 36 kV
Các cấp điện áp phổ biến của đầu cáp co nguội 3M tại Việt Nam là 12 kV, 24 kV và 36 kV, tương ứng với lưới điện phân phối 6/10 kV, 22 kV và 35 kV. Dòng QTII (X) tương thích với cáp XLPE và EPR, trong khi dòng QTIII hỗ trợ dải điện áp từ 5 kV đến 25/28 kV theo chuẩn IEEE và CENELEC. Nguyên tắc lựa chọn là cấp điện áp của đầu cáp phải bằng hoặc cao hơn cấp cách điện của cáp theo quy định IEEE 48.
| Tiêu chí | Phân loại | Đặc điểm |
|---|---|---|
| Theo số lõi và kết cấu cáp | Cáp 1 lõi (1C) | Sử dụng các model như QTII(X)6S-12-1C, phù hợp cho cáp 1 lõi lắp ngoài trời. Cấu tạo đơn giản, mỗi pha lắp độc lập. |
| Cáp 3 lõi (3C) | Sử dụng các model như QTII(X)4S-32-3C, phù hợp cho cáp 3 lõi trong nhà. Bộ sản phẩm gồm ống chia pha và ống bọc riêng cho từng pha. | |
| Theo kết cấu cáp | Cần phân biệt cáp có giáp thép và không giáp thép vì yêu cầu xử lý màn chắn và hệ thống tiếp địa khác nhau. | |
| Theo môi trường lắp đặt | Trong nhà | Dòng QTII 5620K (không có tán) dùng cho tủ điện, phòng điện hoặc khu vực có mái che, ít chịu tác động của thời tiết. |
| Ngoài trời | Dòng QTIII (có tán cách điện) phù hợp lắp trên cột, cạnh máy biến áp hoặc khu vực ô nhiễm cao, giúp tăng chiều dài đường rò và chống dòng rò bề mặt theo HD 629.1 và IEC 60502-4. | |
| Theo series và ký hiệu sản phẩm | QTII | Dòng đầu cáp dùng cho môi trường trong nhà hoặc có mái che; một số phiên bản không có tán cách điện. |
| QTIII | Dòng đầu cáp ngoài trời, có tán silicone tăng khả năng chống ẩm, chống bám bẩn và chống phóng điện bề mặt. | |
| Ý nghĩa ký hiệu | Ví dụ QTII(L)6S-32: số đầu thể hiện cấp điện áp (1 = 12 kV, 2 = 24 kV, 3 = 36 kV); 6S biểu thị số tán/cấu hình; các ký tự còn lại xác định dòng sản phẩm và dải ứng dụng. | |
| Biến thể sản phẩm | Một số model tích hợp sẵn cos cơ khí, trong khi các model khác yêu cầu lựa chọn cos rời phù hợp với tiết diện ruột dẫn. |
Hướng dẫn lựa chọn đầu cáp ngầm co nguội 3M cho dự án
Quy trình lựa chọn đúng bắt đầu từ điện áp hệ thống, sau đó xét đến tiết diện và vật liệu ruột dẫn, loại cách điện, cấu trúc màn chắn và môi trường lắp đặt, cuối cùng đối chiếu với tiêu chuẩn kỹ thuật của dự án. Bỏ qua bất kỳ bước nào trong chuỗi này có thể dẫn đến chọn sai model và sự cố vận hành.
Xác định điện áp hệ thống và cấp cách điện cáp
Bước đầu tiên là xác định điện áp danh định lưới điện, ví dụ 22 kV hoặc 35 kV, sau đó đối chiếu với cấp cách điện ghi trên cáp (12 kV, 24 kV hoặc 36 kV) để chọn đầu cáp có cấp điện áp tương đương hoặc cao hơn. Kỹ sư không được chọn đầu cáp có cấp điện áp thấp hơn cấp cách điện của cáp, vì điều này gây nguy cơ phóng điện ngay tại điểm đầu cáp khi hệ thống vận hành ở điện áp định mức hoặc khi xảy ra điện áp quá độ.
Chọn theo tiết diện ruột dẫn và vật liệu cáp
Sau khi xác định cấp điện áp, kỹ sư cần xem tiết diện ruột dẫn (ví dụ từ 25 mm2 đến 630 mm2) và vật liệu (đồng hoặc nhôm) để tìm đúng series phù hợp. Tuy nhiên, điểm quan trọng mà nhiều kỹ sư bỏ sót là phải kiểm tra cả đường kính ngoài của lớp cách điện cáp, không chỉ tiết diện ruột dẫn. Cùng 1 tiết diện nhưng từ các nhà sản xuất cáp khác nhau có thể cho đường kính ngoài khác nhau, dẫn đến chọn sai dải co của đầu cáp silicone.
Xét môi trường lắp đặt và cấu trúc màn chắn, giáp cáp
Kỹ sư cần xác định vị trí lắp đặt thực tế: trong nhà sạch hoặc tủ kín thì dùng dòng không có tán; ngoài trời trên cột, cạnh máy biến áp hoặc gần biển thì bắt buộc dùng dòng có tán QTIII. Đồng thời, cần phân tích cấu trúc màn chắn kim loại của cáp là băng đồng hay sợi đồng, cáp có hay không có giáp thép, để chọn bộ phụ kiện đi kèm đúng: ống nối vỏ, bộ chia pha, phụ kiện tiếp địa màn chắn và giáp.
Đối chiếu tiêu chuẩn kỹ thuật của dự án và nhà sản xuất
Dự án điện trung thế tại Việt Nam thường yêu cầu phụ kiện cáp đáp ứng IEC 60502-4, HD 629.1 hoặc IEEE 48. Kỹ sư cần lấy tờ thông số kỹ thuật của đầu cáp 3M QTII hoặc QTIII và đối chiếu trực tiếp với yêu cầu tiêu chuẩn của dự án trước khi đặt hàng. Model đã chọn phải được ghi rõ trong hồ sơ thiết kế và bản vẽ thi công để đảm bảo truy xuất và kiểm tra sau này.
Bảng thông số kỹ thuật quan trọng của đầu cáp ngầm co nguội 3M
Phần này tổng hợp các thông số kỹ thuật chính của đầu cáp ngầm co nguội 3M để người đọc đối chiếu nhanh mà không cần lục nhiều catalogue. Các thông số bao gồm dải điện áp, tiết diện cáp tương thích, nhiệt độ làm việc, vật liệu và tuổi thọ tham khảo.
| Thông số | Đặc điểm |
|---|---|
| Dải điện áp | QTII (X) Series hỗ trợ các cấp 12 kV, 24 kV và 36 kV, đáp ứng nhiều hệ thống cáp trung thế. |
| Tiết diện cáp tương thích | Phụ thuộc từng model, bao phủ từ cáp tiết diện nhỏ đến lớn phổ biến tại Việt Nam. |
| Đường kính ngoài (OD) cáp | Mỗi model chỉ phù hợp với một dải đường kính ngoài cáp (OD) nhất định. Cần đo OD thực tế và đối chiếu catalogue 3M trước khi chọn mã. |
| Nhiệt độ làm việc liên tục | QTII (X) Series: 90°C. 5620K Series: 105°C. |
| Nhiệt độ quá tải ngắn hạn | QTII (X) Series: 130°C. 5620K Series: 140°C. |
| Dòng định mức | Được thiết kế bằng hoặc cao hơn dòng định mức của cáp tương ứng, đáp ứng yêu cầu vận hành trung thế. |
| Khả năng chịu điện áp xung | Một số model QTIII đạt mức chịu xung 110 kV, đáp ứng thử nghiệm theo IEEE 48. |
| Vật liệu chế tạo | Cao su silicone non-tracking, lớp High-K điều khiển điện trường và sealant chống thấm chuyên dụng. |
| Loại cáp tương thích | Phù hợp với cáp cách điện XLPE, EPR và Polyethylene (PE). |
| Tuổi thọ tham khảo | Khoảng 20–30 năm, tương đương vòng đời cáp trung thế khi thi công đúng kỹ thuật và vận hành đúng điều kiện. |
| Lưu ý khi lựa chọn | Cần kiểm tra đầy đủ điện áp, tiết diện, đường kính ngoài cáp (OD), môi trường lắp đặt và đối chiếu catalogue kỹ thuật trước khi đặt hàng để đảm bảo đúng model. |
Tiêu chuẩn kỹ thuật và chứng nhận áp dụng cho đầu cáp ngầm co nguội 3M
Sản phẩm đầu cáp ngầm co nguội 3M đáp ứng các tiêu chuẩn kỹ thuật quốc tế quan trọng, tạo cơ sở pháp lý và kỹ thuật vững chắc cho việc lựa chọn trong dự án. Kỹ sư và chủ đầu tư có thể yêu cầu chứng nhận tuân thủ tiêu chuẩn này từ nhà cung cấp trước khi ký hợp đồng.
Tiêu chuẩn IEEE 48 cho đầu cáp trung thế
IEEE 48-2020 quy định quy trình thử nghiệm và yêu cầu đối với đầu cáp xoay chiều trên cáp cách điện ép đùn và cách điện lớp mỏng từ 2,5 kV đến 765 kV. Đầu cáp QTII và QTIII của 3M được phân loại theo IEEE Class I, trải qua thử nghiệm điện áp xoay chiều, điện áp xung, thử nghiệm bền nhiệt và thử nghiệm độ kín nước, đảm bảo sản phẩm đủ năng lực vận hành trong điều kiện thực tế của lưới phân phối trung thế.
Tiêu chuẩn IEC 60502-4, HD 629.1 S2 và các chuẩn liên quan
IEC 60502-4 và HD 629.1 S2 là các tiêu chuẩn châu Âu quy định yêu cầu về phụ kiện cáp trung thế cho cáp XLPE, PE và PILC. 3M công bố rằng dòng QTIII đáp ứng và vượt yêu cầu của HD 629.1 và IEC 60502-4, bao gồm các phép thử về điện áp, môi trường, chiều dài đường rò, chống dòng rò bề mặt và độ kín nước. Kỹ sư thiết kế dự án theo tiêu chuẩn IEC có thể yêu cầu nhà cung cấp xuất trình kết quả thử nghiệm theo các chuẩn này.
Chứng nhận từ nhà sản xuất và nhà phân phối
3M cung cấp catalogue, tờ thông số kỹ thuật và chứng chỉ kết quả thử nghiệm điển hình kèm theo từng bộ đầu cáp. Nhà phân phối chính hãng tại Việt Nam như CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI có khả năng cung cấp đầy đủ hồ sơ kỹ thuật này để kỹ sư đối chiếu trong quá trình thiết kế và nghiệm thu dự án. Khi lập hồ sơ mời thầu, chủ đầu tư nên yêu cầu nhà cung cấp xuất trình chứng nhận tuân thủ IEEE, IEC, HD và kết quả thử nghiệm cụ thể.
So sánh đầu cáp ngầm co nguội 3M với đầu cáp co nhiệt và thương hiệu khác
Để ra quyết định đầu tư hợp lý, kỹ sư cần đặt đầu cáp co nguội 3M trong bức tranh so sánh với đầu cáp co nhiệt truyền thống và các nhà cung cấp khác trên thị trường. Tiêu chí so sánh không chỉ là giá mua mà bao gồm độ bền, chống ẩm, tuổi thọ, ổn định điện trường và tổng chi phí vòng đời.
So sánh với đầu cáp co nhiệt truyền thống
Đầu cáp co nhiệt gồm ống cách điện non-tracking, ống điều khiển điện trường, sealant và các phụ kiện lắp rời, yêu cầu gia nhiệt để co lại ôm cáp. Ưu điểm của co nhiệt là chi phí thường thấp hơn và đội thi công quen thuộc hơn. Tuy nhiên, chất lượng co nhiệt phụ thuộc rất lớn vào tay nghề thợ và điều kiện môi trường khi thi công, dẫn đến rủi ro co không đều, bong lớp cách điện hoặc sealant không kín nước nếu thao tác sai.
So sánh với các thương hiệu phụ kiện cáp trung thế khác
3M là đơn vị sáng chế công nghệ co nguội từ năm 1968, hệ sinh thái QTII và QTIII đã được thử nghiệm và triển khai rộng rãi trên nhiều lưới điện trên thế giới. Lợi thế của 3M nằm ở độ phủ tiêu chuẩn quốc tế rộng, sự đồng bộ giữa đầu cáp, hộp nối và phụ kiện tiếp địa trong cùng 1 hệ sinh thái, giảm rủi ro không tương thích khi kết hợp phụ kiện từ nhiều nhà sản xuất khác nhau trên 1 tuyến cáp ngầm quan trọng.
Đánh giá chi phí đầu tư theo vòng đời thiết bị
Chi phí vòng đời của đầu cáp bao gồm giá mua, chi phí nhân công thi công, chi phí bảo trì định kỳ, thiệt hại khi xảy ra sự cố và chi phí thay thế. Đầu cáp co nguội 3M có giá mua ban đầu cao hơn một số dòng co nhiệt phổ thông, nhưng tiết kiệm chi phí nhân công nhờ thi công nhanh, giảm rủi ro lỗi thi công và giảm nguy cơ sự cố gián đoạn điện. Với hệ thống điện trung thế quan trọng, tổng chi phí vòng đời của co nguội 3M có thể thấp hơn khi tính đủ các yếu tố này.
Lỗi thường gặp khi thi công đầu cáp ngầm co nguội 3M và cách phòng tránh
Phần lớn sự cố tại điểm đầu cáp trung thế xuất phát từ lỗi thi công chứ không phải lỗi sản phẩm. Hiểu các lỗi điển hình và cách phòng tránh giúp đội thi công đảm bảo chất lượng từng điểm đầu cáp và giảm nguy cơ sự cố vận hành dài hạn.
Tuốt cáp sai kích thước, xử lý lớp cách điện không chuẩn
Lỗi tuốt cáp quá sâu hoặc quá nông làm cho vùng cắt màn chắn kim loại không đúng vị trí, khiến lớp High-K của đầu cáp không nằm đúng điểm cần điều khiển điện trường. Hậu quả là gradient điện trường tập trung bất thường tại vị trí sai, dẫn đến phóng điện cục bộ âm thầm và sự cố sau nhiều tháng vận hành. Giải pháp là luôn đo và đánh dấu chính xác các chiều dài tuốt cáp theo hướng dẫn lắp đặt của 3M, dùng dụng cụ tuốt chuyên dụng và kiểm tra lại bằng thước trước khi lắp ống co nguội.
Vệ sinh bề mặt không đạt và lắp sai vị trí lớp High-K
Bề mặt cách điện cáp sau khi tuốt thường có dầu bôi trơn từ dây kéo, bụi và ẩm. Nếu không vệ sinh kỹ bằng khăn sạch và dung môi phù hợp theo chỉ dẫn của 3M, silicone không bám kín hoàn toàn, tạo khoảng trống nhỏ hoặc màng ẩm dẫn điện gây phóng điện cục bộ bên trong đầu cáp. Lỗi lắp sai vị trí ống so với vùng cắt màn chắn cũng phổ biến; giải pháp là đánh dấu rõ trên cáp, đọc kỹ hướng dẫn, kiểm tra bằng mắt vị trí tương đối trước khi tháo lõi nhựa.
Chọn sai model so với loại cáp và môi trường lắp đặt
Chọn đầu cáp không có tán cho môi trường ngoài trời làm giảm chiều dài đường rò thực tế, tăng nguy cơ dòng rò bề mặt khi thời tiết ẩm ướt. Chọn model dành cho cáp không giáp thép để lắp lên cáp có giáp thép dẫn đến thiếu phụ kiện xử lý giáp và tiếp địa không đúng chuẩn. Kỹ sư nên xây dựng danh sách kiểm tra trước đặt hàng gồm: loại cáp, cấp điện áp, đường kính ngoài, môi trường, cấu trúc màn chắn và giáp; đối chiếu đầy đủ với tờ thông số kỹ thuật trước khi xác nhận đơn hàng.
Danh sách kiểm tra chất lượng thi công đầu cáp co nguội 3M
Để đảm bảo chất lượng từng điểm đầu cáp, đội thi công cần thực hiện kiểm tra lần lượt các mục sau: xác nhận đúng model so với hồ sơ thiết kế, kiểm tra chiều dài tuốt cáp theo hướng dẫn, vệ sinh bề mặt cách điện đủ sạch, kiểm tra vị trí ống co nguội so với vùng cắt màn chắn trước khi tháo lõi nhựa, kiểm tra lực ôm của silicone sau khi co và kiểm tra tiếp địa màn chắn và giáp đúng quy định. Kết quả kiểm tra cần ghi vào biên bản thi công và lưu cùng hồ sơ công trình để truy xuất khi cần.
Kết luận
Đầu cáp ngầm co nguội 3M là phụ kiện trung thế sử dụng công nghệ co nguội với thân cao su silicone mang lại độ an toàn vận hành và tuổi thọ cao khi được chọn đúng model và thi công đúng quy trình. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI, với vai trò nhà phân phối chính hãng 3M tại Việt Nam, sẵn sàng hỗ trợ kỹ sư và chủ đầu tư tra cứu thông số kỹ thuật, và cung cấp đầy đủ hồ sơ chứng nhận cho từng dự án điện trung thế trên toàn quốc.
