Đầu Cáp 3m Trong Nhà: Khái Niệm, Cấu Tạo, Nguyên Lý, Cách Lựa Chọn Và Lắp Đặt Trong Hệ Thống Cáp Điện Trung Thế

Đầu cáp 3M trong nhà là phụ kiện đầu nối trung thế dùng để kết thúc cáp ngầm XLPE vào tủ RMU, tủ trung thế và máy biến áp trong phòng điện kín. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI – nhà phân phối chính hãng 3M tại Việt Nam – biên soạn bài viết này giúp kỹ sư nắm rõ cấu tạo, nguyên lý, cách lựa chọn, lắp đặt và phân tích lỗi thường gặp.

Khái niệm, chức năng và nguyên lý làm việc của đầu cáp 3M trong nhà

Đầu cáp 3M trong nhà đóng vai trò là điểm chuyển tiếp giữa cáp ngầm trung thế và thiết bị đóng cắt hoặc máy biến áp bên trong nhà trạm. Sản phẩm được thiết kế để đảm bảo kết nối an toàn, kiểm soát điện trường tại vùng kết thúc cáp và bảo vệ cách điện khỏi tác động của môi trường phòng điện như bụi, độ ẩm và khí ozon.

Đầu cáp 3M trong nhà là gì

Đầu cáp 3M trong nhà là bộ phụ kiện đầu nối trung thế do hãng 3M (Mỹ) sản xuất, dùng để kết thúc và đấu nối cáp ngầm trung thế vào các thiết bị đặt trong nhà như tủ RMU, tủ trung thế đầu vào/ra, máy biến áp và trạm kiosk kín. Sản phẩm áp dụng 2 công nghệ chính: co nguội (cold shrink) dùng ống silicone và co nhiệt (heat shrink) dùng ống Polyolefin. Phạm vi điện áp ứng dụng từ 12kV, 24kV đến 36kV, tương thích với cáp XLPE hoặc EPR có lõi đồng hoặc nhôm.

Chức năng của đầu cáp 3M trong nhà trong hệ thống cáp điện trung thế

Chức năng cốt lõi của đầu cáp 3M trong nhà là tạo ra điểm chuyển tiếp điện an toàn giữa cáp ngầm và thiết bị trung thế, đảm bảo đủ khoảng cách điện, duy trì độ kín cơ học và kiểm soát phân bố điện trường tại vùng kết thúc cáp – nơi ứng suất điện tập trung cao nhất. Bên cạnh đó, đầu cáp còn ngăn ẩm, chống bụi và bảo vệ bề mặt cách điện cáp khỏi khí ozon và tác động cơ học phát sinh trong môi trường trạm điện trong nhà, từ đó kéo dài tuổi thọ toàn hệ thống cáp trung thế.

Xem thêm:

Thông Số Kỹ Thuật Đầu Cáp Co Nguội 3M

Đầu cáp 3 pha 3M

Đầu cáp co nguội 3M 35kv

Hộp nối cáp ngầm trung thế 3M

Hộp nối cáp ngầm 24kv 3x240mm2

Đầu cáp 3M cho điện gió

Nguyên lý làm việc và điều khiển điện trường của đầu cáp 3M

Công nghệ co nguội và co nhiệt đều hướng đến mục tiêu tạo lớp cách điện kín khít cho đầu cáp, nhưng khác nhau ở cơ chế thi công và đặc tính vận hành:

• Ống co nguội silicone được tiền mở rộng trên lõi nhựa có dây rút; khi kéo dây rút, ống tự co ôm sát bề mặt cáp, tạo lực ép đồng đều và lớp làm kín liên tục, hạn chế khe hở không khí gây phóng điện cục bộ.
• Lớp điều khiển điện trường High-K tích hợp bên trong giúp phân bố điện trường đều hơn tại vùng chuyển tiếp giữa cách điện cáp và đầu cos, giảm nguy cơ đánh thủng do tập trung điện trường.
• Ống co nhiệt Polyolefin hoạt động theo nguyên lý co rút khi được gia nhiệt bằng súng nhiệt hoặc đèn khò, tạo lớp cách điện bám chặt vào cáp nhưng chất lượng thi công phụ thuộc nhiều vào khả năng kiểm soát nhiệt độ và tay nghề của kỹ thuật viên.

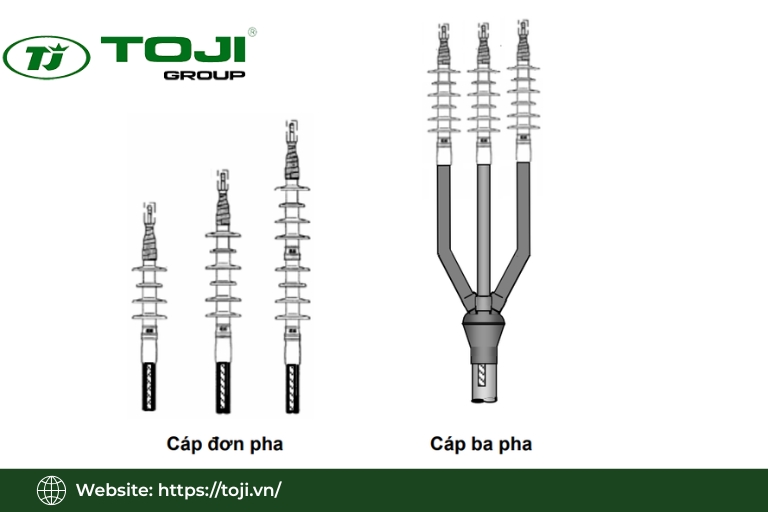

Cấu tạo bộ đầu cáp 3M trong nhà và chức năng từng thành phần

Một bộ đầu cáp 3M trong nhà hoàn chỉnh gồm nhiều thành phần phối hợp chặt chẽ: ống co nguội hoặc co nhiệt làm thân cách điện chính, lớp điều khiển điện trường High-K tích hợp bên trong, đầu cos dẫn điện, ống chia pha silicone và ống bao vỏ pha bảo vệ. Mỗi thành phần đảm nhận 1 chức năng riêng biệt; thiếu hoặc lắp sai bất kỳ thành phần nào đều ảnh hưởng trực tiếp đến độ bền cách điện và an toàn vận hành lâu dài.

Ống co nguội Cold Shrink bằng cao su silicone

Ống co nguội thuộc dòng QTII Series của 3M được làm từ cao su silicone cao cấp, tiền mở rộng trên lõi nhựa với dây rút sẵn. Khi thi công, kỹ thuật viên chỉ cần rút lõi nhựa, ống tự co lại và ôm khít bề mặt cáp mà không cần bất kỳ nguồn nhiệt nào. Cao su silicone có độ bền điện tốt trong cả môi trường khô lẫn ẩm, khả năng chống ozon, chịu uốn tốt và phù hợp với không gian hạn chế bên trong tủ RMU – nơi góc bẻ cáp thường nhỏ và không có chỗ để thao tác dụng cụ gia nhiệt.

Ống co nhiệt bằng Polyolefin và khi nào dùng trong nhà

Ống co nhiệt dòng MHI Series làm từ Polyolefin, thi công bằng đèn khò hoặc máy gia nhiệt chuyên dụng. Sản phẩm có chi phí vật tư thấp hơn co nguội trong một số dải điện áp và phù hợp với môi trường lắp đặt không bị hạn chế về nguồn nhiệt. Tuy nhiên, nếu gia nhiệt không đều thì ống dễ co không đủ, tạo bọt khí bên trong hoặc cháy bề mặt, dẫn đến giảm độ bền cách điện. Vì vậy, ở các tủ RMU không gian chật hẹp, co nguội silicone được ưu tiên hơn để giảm rủi ro lỗi thi công.

Lớp điều khiển điện trường High-K và lớp cách điện

Lớp High-K được tích hợp trực tiếp vào thân ống silicone, bao phủ vùng chuyển tiếp từ cách điện cáp lên đầu cos. Vật liệu này có hằng số điện môi cao hơn nhiều so với không khí, giúp điện trường phân bố đều quanh chu vi thay vì tập trung tại mép bán dẫn. Lớp cách điện chính bao ngoài High-K, có chiều dài và bề dày thiết kế theo cấp điện áp danh định 12kV, 24kV hoặc 36kV, đảm bảo khả năng chịu xung sét BIL và ngăn ngừa phóng điện bề mặt khi hệ thống chịu quá áp tạm thời.

Đầu cos, ống chia pha, ống bao vỏ pha và phụ kiện đi kèm

Đầu cos bằng đồng hoặc nhôm được ép cơ học vào lõi dẫn điện và là điểm tiếp xúc trực tiếp với cực đấu của thiết bị. Chất lượng mối ép cos quyết định trực tiếp điện trở tiếp xúc: ép không đủ lực hoặc bề mặt lõi chưa sạch sẽ tạo điểm phát nhiệt cục bộ.

Ống chia pha silicone phục vụ cáp 3 pha, tạo lớp làm kín tại vùng tách 3 lõi cáp để ngăn ẩm thâm nhập vào cổ chia. Ống bao vỏ pha bảo vệ lớp màn chắn và bề mặt cách điện khỏi ẩm ướt, ăn mòn và va chạm cơ học. Bộ phụ kiện đi kèm thường gồm băng mastic, băng vinyl, dây bện đồng tiếp địa và mỡ silicone bôi trơn bề mặt cáp trước khi lắp ống.

Điều kiện ứng dụng và môi trường lắp đặt đầu cáp 3M trong nhà

Đầu cáp 3M trong nhà được thiết kế tối ưu cho môi trường được che chắn khỏi mưa và nắng trực tiếp, nhưng vẫn có thể tiếp xúc với bụi, ẩm và ozon ở mức kiểm soát được. Việc xác định đúng môi trường lắp đặt trước khi chọn sản phẩm giúp tránh rủi ro cách điện xuống cấp sớm do dùng nhầm đầu cáp trong nhà ở điều kiện ngoài trời.

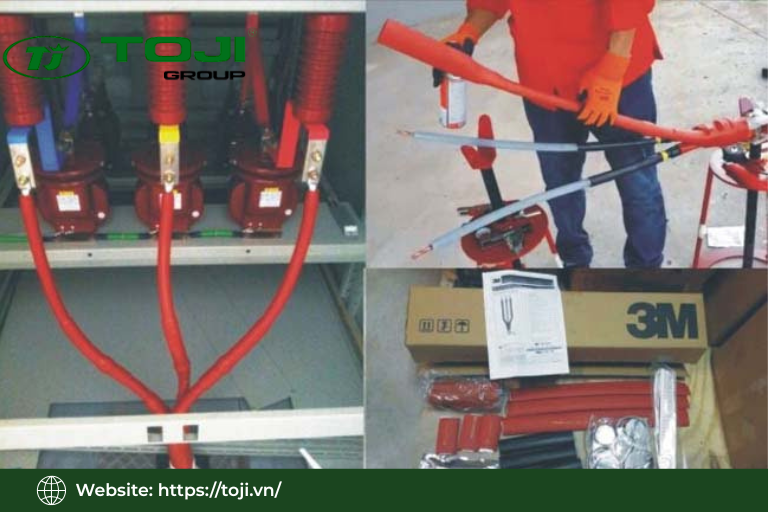

Ứng dụng trong tủ RMU, tủ trung thế và trạm biến áp kiosk

Đầu cáp 3M trong nhà được dùng phổ biến nhất để đấu nối cáp ngầm trung thế vào tủ RMU, tủ trung thế đầu vào/ra, máy cắt, cầu dao phụ tải hoặc máy biến áp trong nhà trạm kín và trạm kiosk đặt trong nhà. Trong các ứng dụng này, không gian tủ thường chật hẹp, yêu cầu bán kính uốn cáp nhỏ và không có điều kiện sử dụng đèn khò, khiến ống co nguội silicone trở thành lựa chọn tối ưu. Môi trường bên trong tủ có bụi và độ ẩm nhất định nhưng không tiếp xúc trực tiếp với nước mưa, phù hợp đúng với thiết kế của dòng đầu cáp trong nhà.

Ứng dụng trong nhà máy, tòa nhà và khu công nghiệp

Đầu cáp 3M trong nhà được triển khai rộng rãi tại nhà máy sản xuất, xưởng công nghiệp, trung tâm thương mại, cao ốc văn phòng và khu công nghiệp – nơi hệ thống trung thế bố trí trong phòng điện, phòng máy biến áp hoặc tầng kỹ thuật. Trong các công trình này, phòng điện có kiểm soát nhiệt độ và độ ẩm, tạo môi trường phù hợp để đầu cáp trong nhà phát huy tối đa tuổi thọ. Sản phẩm giúp giảm nguy cơ phóng điện cục bộ tại điểm đấu nối, từ đó tăng độ tin cậy cung cấp điện cho dây chuyền sản xuất và thiết bị quan trọng.

Khi nào không nên dùng đầu cáp trong nhà và cần chuyển sang đầu cáp ngoài trời

Khi thiết bị trung thế đặt ngoài trời, lắp trên cột, trong tủ ngoài trời hoặc chịu trực tiếp mưa nắng và nước bắn, kỹ sư phải sử dụng đầu cáp ngoài trời có thiết kế tán cách điện (skirted) để tăng chiều dài đường rò và khả năng chống ngấm nước. Đầu cáp trong nhà không có tán cách điện bên ngoài và không được thiết kế để chịu tia UV cường độ cao liên tục hoặc nước chảy trực tiếp lên bề mặt. Trạm kiosk ngoài trời, hầm cáp có nguy cơ ngập nước hoặc ngưng tụ ẩm cao cũng cần ưu tiên đầu cáp ngoài trời hoặc kết hợp phụ kiện chống nước bổ sung.

So sánh đầu cáp 3M trong nhà và đầu cáp ngoài trời

Người mua thường nhầm lẫn giữa đầu cáp trong nhà và ngoài trời vì 2 dòng sản phẩm trông khá tương đồng khi nhìn từ bên ngoài. Tuy nhiên, sự khác biệt về cấu tạo, vật liệu, khả năng chịu môi trường và chi phí vận hành đòi hỏi kỹ sư phải phân tích kỹ trước khi quyết định.

Tiêu chí	Đầu cáp 3M trong nhà	Đầu cáp 3M ngoài trời
Cấu tạo	Thân ống non-skirted (không có tán cách điện), tập trung làm kín và điều khiển điện trường.	Thân ống có tán silicone xếp lớp (skirted), tăng chiều dài đường rò bề mặt.
Khả năng chống tia UV	Silicone chống UV tốt, phù hợp môi trường trong nhà.	Silicone chống UV cao, chịu nắng mưa trực tiếp trong thời gian dài.
Khả năng chống nước	Chống ẩm và ngưng tụ trong phòng điện, không tối ưu cho mưa trực tiếp.	Chống nước mưa, bụi bẩn và hơi muối hiệu quả, giảm nguy cơ dòng rò bề mặt.
Điều kiện lắp đặt	Phòng điện, tủ RMU, trạm kiosk hoặc khu vực có mái che.	Trạm ngoài trời, cột điện, khu vực tiếp xúc trực tiếp với thời tiết.
Độ bền & tuổi thọ	Tuổi thọ cao khi lắp đúng môi trường và thi công đúng kỹ thuật.	Độ bền cao nhưng chịu nhiều tác động môi trường nên cần theo dõi định kỳ.
Bảo trì	Chủ yếu kiểm tra nhiệt độ đầu cos và dấu hiệu phóng điện cục bộ.	Cần vệ sinh tán cách điện, loại bỏ bụi/muối bám và kiểm tra định kỳ bề mặt silicone.
Chi phí đầu tư	Thấp hơn do cấu tạo đơn giản, không có tán cách điện.	Cao hơn vì thiết kế chuyên dụng cho môi trường ngoài trời.
Chi phí vận hành	Thấp, ít phát sinh chi phí bảo trì.	Cao hơn do cần vệ sinh, kiểm tra và bảo trì thường xuyên hơn.
Chi phí vòng đời	Thấp hơn nếu sử dụng đúng môi trường lắp đặt.	Cao hơn trong môi trường ô nhiễm hoặc ven biển do tần suất bảo trì lớn hơn.

Thông số kỹ thuật quan trọng của đầu cáp 3M trong nhà

Hiểu đúng thông số kỹ thuật giúp kỹ sư đối chiếu với yêu cầu hệ thống và chọn đúng nhóm sản phẩm trước khi tra catalog. Các thông số cốt lõi gồm cấp điện áp, tiết diện cáp tương thích, loại cách điện cáp, tiêu chuẩn thử nghiệm và giới hạn nhiệt độ vận hành.

Cấp điện áp, dòng định mức và khả năng cách điện

• Có các cấp điện áp phổ biến: 12kV, 24kV và 35/36kV, tương ứng với dòng QTII co nguội và MHI co nhiệt.
• Một số model QTII trong nhà có điện áp chịu xung (BIL) lên đến 110kV, đáp ứng yêu cầu chống quá áp do sét lan truyền.
• Nhiệt độ làm việc liên tục 90°C, quá tải ngắn hạn 130°C, phù hợp với cáp trung thế XLPE tiêu chuẩn.

Khoảng tiết diện cáp và loại cáp tương thích (XLPE, EPR)

Dải tiết diện tương thích của dòng đầu cáp 3M co nguội trong nhà thường từ khoảng 25mm2 đến 630mm2, bao phủ hầu hết các tiết diện cáp trung thế thực tế trong công trình công nghiệp và hạ tầng. Đầu cáp tương thích với cáp 1 lõi và 3 lõi, cách điện XLPE hoặc EPR, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp thép, lõi đồng hoặc nhôm.

Tiêu chuẩn IEC/IEEE, nhiệt độ làm việc và yêu cầu môi trường

Đầu cáp 3M trung thế được thiết kế phù hợp với các tiêu chuẩn quốc tế về cách điện và thử nghiệm điện áp theo hệ IEC và IEEE. Kỹ sư nên tra datasheet chính thức của từng mã sản phẩm để xác nhận tiêu chuẩn áp dụng cụ thể.

Nhiệt độ làm việc liên tục được thiết kế ở mức 90°C và quá tải ở 130°C, tương thích với cáp XLPE tiêu chuẩn. Môi trường vận hành phù hợp là phòng điện, nhà máy, trạm kiosk kín với độ ẩm và bụi ở mức kiểm soát được, không có nước đọng trực tiếp trên đầu cáp.

Hướng dẫn lựa chọn đầu cáp 3M trong nhà phù hợp dự án

Lựa chọn đầu cáp 3M trong nhà đúng không phải là việc chỉ tra mã sản phẩm từ catalog. Kỹ sư cần xây dựng tiêu chí kỹ thuật từ thông số hệ thống thực tế, sau đó mới quy chiếu sang mã sản phẩm phù hợp để tránh mua nhầm gây rủi ro vận hành.

Quy trình lắp đặt đầu cáp 3M trong nhà và các lưu ý kỹ thuật

Quy trình lắp đặt đầu cáp 3M trong nhà chuẩn gồm các bước từ chuẩn bị vật tư, xử lý giáp và màn chắn, vệ sinh bề mặt cách điện, cắt vỏ cáp, ép cos, lắp ống đầu cáp đến kiểm tra sau lắp đặt. Sai sót ở bất kỳ bước nào, đặc biệt là xử lý bán dẫn và vệ sinh bề mặt, đều có thể dẫn đến lỗi phóng điện cục bộ hoặc đánh thủng cách điện sau khi vận hành.

Chuẩn bị vật tư, dụng cụ và an toàn thi công

Trước khi thi công, kỹ thuật viên cần kiểm tra đầy đủ vật tư gồm: bộ đầu cáp QTII hoặc MHI, đầu cos phù hợp tiết diện lõi dẫn, băng mastic, băng vinyl, băng silicone 70, lò xo vòng tiếp địa, dây bện đồng, dụng cụ ép cos thủy lực và dụng cụ cắt, tuốt cáp chuyên dụng. Về an toàn điện, kỹ thuật viên phải cắt nguồn, treo biển cảnh báo và xác nhận không còn điện áp trước khi xử lý cáp. Khu vực thi công cần sạch và khô vì bụi hoặc ẩm bám lên bề mặt cách điện trong lúc lắp sẽ tạo điểm dễ phóng điện sau này.

Xử lý lớp bán dẫn, cắt vỏ cáp và vệ sinh bề mặt

Trước khi lắp đầu cáp, cần xử lý đúng lớp bán dẫn và chuẩn bị bề mặt cáp để đảm bảo khả năng cách điện. Lớp bán dẫn phải được cắt gọn, không để lại gờ sắc hoặc bề mặt nhám. Sau đó, dùng giấy nhám mịn làm phẳng mép cắt và bôi một lớp mỡ silicone lên bề mặt cách điện để hạn chế không khí, tăng khả năng chống ẩm.

• Cắt vỏ cáp, màn chắn và giáp thép đúng kích thước theo hướng dẫn của từng bộ kit.
• Quấn băng mastic và băng vinyl đúng vị trí để tạo lớp nền đồng đều cho ống đầu cáp.
• Tránh cắt sai chiều dài vì có thể làm lộ vùng tập trung điện trường, ảnh hưởng đến độ an toàn khi vận hành.

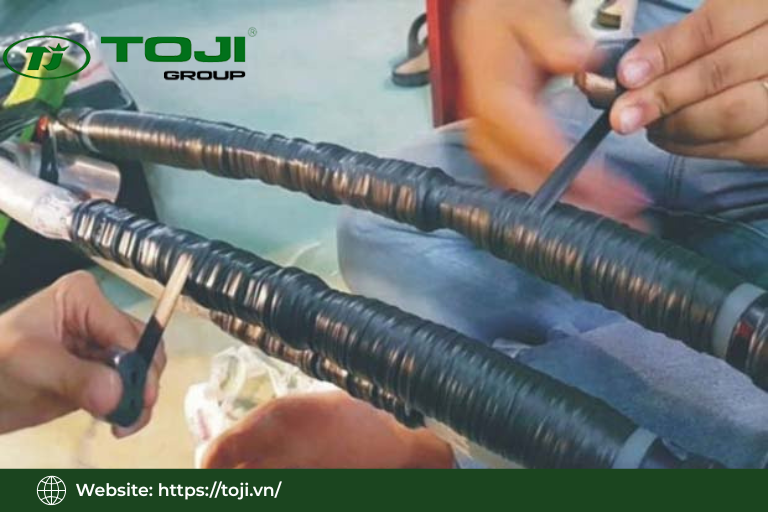

Lắp đặt ống đầu cáp co nguội/co nhiệt và ép đầu cos

Sau khi chuẩn bị cáp, tiến hành lắp đầu cáp theo đúng quy trình của từng công nghệ. Với đầu cáp co nguội QTII, cần định vị chính xác trước khi rút lõi để ống co ôm sát bề mặt cáp.

• Luồn ống đầu cáp vào đúng vị trí theo hướng dẫn của nhà sản xuất.
• Khi rút lõi co nguội, kéo đều và xoay nhẹ để ống co đồng đều, không bị lệch.
• Không kéo hoặc đẩy thân ống trong quá trình rút lõi.
• Với cáp lõi nhôm, làm sạch lớp ôxýt và bôi mỡ chống ôxy hóa trước khi ép đầu cos.
• Sau khi ép cos, quấn băng silicone làm kín vùng tiếp giáp rồi đưa ống đầu cáp về vị trí hoàn thiện.

Kiểm tra sau lắp đặt, nghiệm thu và thử điện áp

Sau khi hoàn tất lắp đặt, cần kiểm tra toàn bộ đầu cáp trước khi đưa vào vận hành để đảm bảo độ kín và khả năng cách điện.

• Kiểm tra ống đầu cáp co đều, không có nếp gấp hoặc khe hở.
• Đảm bảo băng mastic, băng silicone phủ kín và dây tiếp địa được đấu đúng vị trí.
• Kiểm tra đầu cos không bị xoay lệch, bề mặt đầu cáp sạch, không bám dầu mỡ hoặc bụi bẩn.
• Thực hiện thử điện áp hoặc đo phóng điện cục bộ (Partial Discharge) theo yêu cầu nghiệm thu để phát hiện sớm các lỗi tiềm ẩn trước khi đóng điện.

Các lỗi thường gặp sau lắp đặt đầu cáp 3M trong nhà và biện pháp khắc phục

Đầu cáp 3M trong nhà được thiết kế để vận hành bền vững trong nhiều năm, nhưng lỗi phát sinh chủ yếu xuất phát từ sai sót thi công hoặc không bảo trì đúng chu kỳ. Nhận biết sớm từng dạng lỗi giúp kỹ thuật viên xử lý kịp thời trước khi sự cố lan rộng.

Phóng điện bề mặt và đánh thủng cách điện

Phóng điện bề mặt thường xuất hiện khi bề mặt cách điện cáp chưa được vệ sinh sạch, còn bụi bẩn, dầu mỡ, hơi ẩm hoặc mép lớp bán dẫn được xử lý chưa đúng kỹ thuật. Những điểm này làm điện trường tập trung cục bộ, lâu ngày gây phóng điện và làm suy giảm lớp cách điện.

Nếu không phát hiện sớm, hiện tượng này có thể dẫn đến đánh thủng cách điện tại vùng chuyển tiếp của đầu cáp. Để hạn chế rủi ro, cần vệ sinh cáp kỹ trước khi lắp đặt, xử lý mép bán dẫn đúng quy trình, đặt đầu cáp đúng vị trí và kiểm tra bằng thiết bị đo phóng điện cục bộ (PD) khi nghiệm thu.

Phát nhiệt tại đầu cos, lỏng tiếp xúc và ôxy hóa

Đầu cos phát nhiệt thường do điện trở tiếp xúc tăng cao, nguyên nhân phổ biến là ép cos chưa đủ lực, lõi dẫn chưa được làm sạch lớp ôxy hóa hoặc bề mặt đầu cos bị ăn mòn sau thời gian sử dụng.

Điểm nóng có thể được phát hiện sớm bằng camera nhiệt trong quá trình kiểm tra định kỳ. Khi phát hiện nhiệt độ bất thường, cần ngừng vận hành để kiểm tra, ép lại hoặc thay đầu cos nếu cần, đồng thời làm kín lại bằng vật liệu cách điện phù hợp.

Lỗi khi lắp đặt đầu cáp co nguội, co nhiệt và hệ thống tiếp địa

Với đầu cáp co nguội, lỗi thường gặp là đặt sai vị trí trước khi rút lõi nhựa khiến ống silicone không phủ đúng vùng cần cách điện. Đối với đầu cáp co nhiệt, gia nhiệt không đều có thể làm ống co lệch, xuất hiện bọt khí hoặc cháy bề mặt vật liệu.

Ngoài ra, việc xử lý màn chắn và tiếp địa không đúng cũng là nguyên nhân gây sự cố. Dây đồng tiếp địa cần được ép chắc chắn, băng mastic phải quấn đủ số lớp để đảm bảo tính liên tục của hệ thống nối đất. Sau khi hoàn thành, nên đo điện trở tiếp địa để xác nhận kết nối đạt yêu cầu kỹ thuật.

Kiểm tra, bảo trì và giám sát sự cố

Để nâng cao độ tin cậy vận hành, nhiều hệ thống trung thế hiện nay được trang bị bộ cảnh báo sự cố đầu cáp sử dụng cảm biến dòng rò hoặc dòng không thứ tự. Thiết bị giúp phát hiện sớm hiện tượng rò điện, phóng điện cục bộ và chạm đất trước khi xảy ra hư hỏng nghiêm trọng.

Trong quá trình bảo trì định kỳ, nên thực hiện các hạng mục sau:

• Đo nhiệt đầu cos bằng camera nhiệt để phát hiện điểm nóng bất thường.
• Kiểm tra tình trạng bề mặt đầu cáp, các dấu hiệu nứt, lão hóa hoặc phóng điện.
• Kiểm tra hệ thống tiếp địa và các mối nối.
• Theo dõi dữ liệu từ bộ cảnh báo sự cố (nếu có) để xử lý kịp thời các bất thường trước khi ảnh hưởng đến toàn hệ thống.

Bảng thông số và bảng so sánh đầu cáp 3M trong nhà

Các kỹ sư và nhà thầu thường cần cái nhìn tổng hợp về thông số kỹ thuật và sự khác biệt giữa các nhóm sản phẩm để ra quyết định nhanh. Phần này tóm tắt các thông số chính và so sánh trực tiếp giữa các dòng đầu cáp 3M trong nhà theo định dạng dễ đối chiếu.

Bảng thông số chính của các dòng đầu cáp 3M trong nhà phổ biến

Dòng sản phẩm	Công nghệ	Cấp điện áp	Tiết diện cáp tương thích	Loại cáp	Nhiệt độ vận hành	Đặc điểm
QTII trong nhà	Co nguội (Cold Shrink)	24kV	Khoảng 25–630 mm²	XLPE/EPR, lõi đồng hoặc nhôm, 1 lõi/3 lõi	Liên tục 90°C, quá tải ngắn hạn 130°C	Thi công nhanh, không cần gia nhiệt, độ kín cao
QTII trong nhà	Co nguội (Cold Shrink)	35/36kV	Khoảng 25–630 mm²	XLPE/EPR, lõi đồng hoặc nhôm, 1 lõi/3 lõi	Liên tục 90°C, quá tải ngắn hạn 130°C	Phù hợp hệ thống trung thế trong nhà
MHI trong nhà	Co nhiệt (Heat Shrink)	24kV	Khoảng 25–630 mm²	XLPE/EPR, lõi đồng hoặc nhôm, 1 lõi/3 lõi	Liên tục 90°C, quá tải ngắn hạn 130°C	Cần gia nhiệt khi lắp đặt, chi phí vật tư thường thấp hơn
MHI trong nhà	Co nhiệt (Heat Shrink)	35/36kV	Khoảng 25–630 mm²	XLPE/EPR, lõi đồng hoặc nhôm, 1 lõi/3 lõi	Liên tục 90°C, quá tải ngắn hạn 130°C	Phù hợp nhiều ứng dụng trung thế trong nhà

Bảng so sánh đầu cáp 3M co nguội và co nhiệt trong nhà

Tiêu chí	Co nguội QTII	Co nhiệt MHI
Vật liệu	Cao su silicone	Polyolefin
Phương pháp thi công	Rút lõi nhựa để ống tự co	Gia nhiệt bằng đèn khò hoặc súng nhiệt
Dụng cụ lắp đặt	Không cần nguồn nhiệt	Cần thiết bị gia nhiệt
Độ kín sau lắp đặt	Đồng đều, ít phụ thuộc tay nghề	Phụ thuộc kỹ thuật gia nhiệt
Phù hợp không gian hẹp	Rất phù hợp	Hạn chế hơn do cần thao tác gia nhiệt
Tốc độ thi công	Nhanh	Chậm hơn
Chi phí vật tư	Cao hơn	Thấp hơn
Chi phí thi công tổng thể	Thường thấp hơn do giảm lỗi lắp đặt	Có thể tăng nếu phát sinh lỗi hoặc thời gian thi công

Bảng so sánh đầu cáp 3M trong nhà và ngoài trời theo tiêu chí chính

Tiêu chí	Đầu cáp trong nhà	Đầu cáp ngoài trời
Tán cách điện	Không tán (Non-skirted)	Có tán (Skirted)
Khả năng chống tia UV	Có	Tối ưu hơn cho môi trường ngoài trời
Khả năng chống nước	Chịu ẩm và ngưng tụ nhẹ	Chịu mưa, nước chảy trực tiếp
Môi trường lắp đặt	Phòng điện, tủ RMU, trạm kiosk kín	Trạm ngoài trời, cột điện, khu vực hở
Khả năng chống ô nhiễm	Tiêu chuẩn	Cao hơn nhờ khoảng cách rò lớn
Bảo trì	Kiểm tra nhiệt, phóng điện cục bộ	Vệ sinh tán cách điện định kỳ, kiểm tra bề mặt
Chi phí	Thấp hơn cùng cấp điện áp	Cao hơn do cấu tạo chuyên dụng

Kết luận

Đầu cáp 3M trong nhà là giải pháp kết thúc cáp trung thế áp dụng công nghệ co nguội silicone hoặc co nhiệt Polyolefin. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI, với kinh nghiệm hơn 22 năm phân phối thiết bị điện chính hãng 3M sẵn sàng tư vấn kỹ thuật, cung cấp sản phẩm đầu cáp 3M trong nhà đúng chủng loại và hỗ trợ quy trình thi công theo tiêu chuẩn cho các công trình nhà máy, khu công nghiệp và trạm biến áp trên toàn quốc.
