Đầu cáp Elbow 3M là đầu nối khuỷu tay che chắn hoàn toàn dùng cho cáp ngầm trung thế, giúp đấu nối an toàn với tủ RMU, tủ trung thế và máy biến áp. Bài viết từ CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI cung cấp hướng dẫn kỹ thuật về cấu tạo, thông số, cách lựa chọn theo điện áp và tiết diện, so sánh thương hiệu, lưu ý lắp đặt và bảo trì, giúp kỹ sư và chủ đầu tư thiết kế, đặt hàng đúng ngay từ đầu.
Khái niệm và vai trò của đầu cáp Elbow 3M trong lưới trung thế
Đầu cáp Elbow 3M là đầu nối cắm góc khuỷu tay che chắn hoàn toàn, được sản xuất bởi 3M (Mỹ), dùng để đấu nối cáp ngầm trung thế có màn chắn kim loại vào tủ RMU, tủ trung thế và đầu sứ cao thế máy biến áp. Sản phẩm được phân thành 2 kiểu chính: loadbreak elbow cho phép thao tác đóng cắt khi đang mang tải, và deadbreak elbow chỉ thao tác khi hệ thống không mang tải. So với đầu cáp dạng đứng hoặc co nhiệt truyền thống, elbow 3M mang lại nhiều lợi thế về bố trí không gian và mức độ an toàn vận hành.
Định nghĩa đầu cáp Elbow 3M và phân loại loadbreak/deadbreak
Đầu cáp Elbow 3M thuộc họ separable connectors, được đúc từ cao su EPDM với lớp cách điện và lớp bán dẫn liền khối, tạo thân hình khuỷu tay kết nối trực tiếp với bushing của thiết bị mà không cần thêm bộ chuyển đổi. Kiểu loadbreak có loadbreak probe bằng đồng mạ thiếc và lò xo ép bên trong, cho phép đóng cắt dòng tải theo tiêu chuẩn IEEE 386. Kiểu deadbreak được dùng tại các vị trí không yêu cầu thao tác có tải, thường có thiết kế nhỏ gọn hơn và chịu dòng cao hơn.

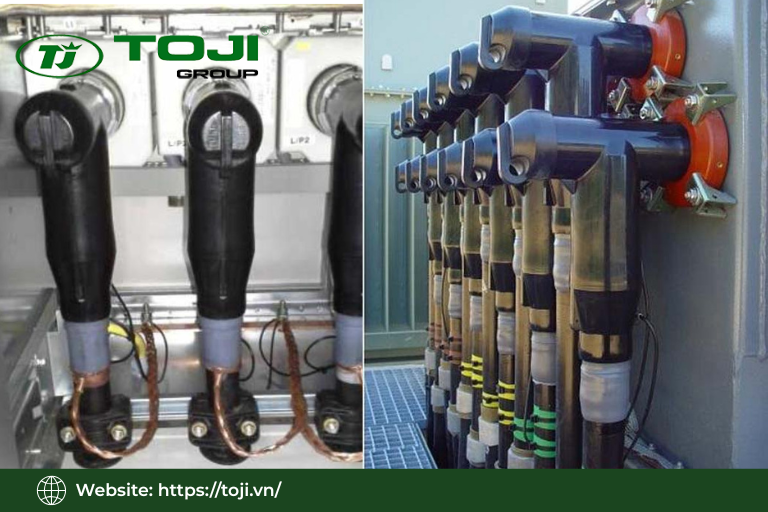

Vai trò trong đấu nối cáp ngầm với RMU, tủ trung thế và máy biến áp
Đầu cáp Elbow 3M đấu nối cáp XLPE trung thế vào các tủ RMU của ABB, Schneider, Siemens, các ngăn dao phụ tải và máy cắt, cũng như đầu cao thế của máy biến áp MBT, HBT, EMC, Sanaky, tạo thành hệ thống cáp ngầm kín và an toàn. Kỹ sư vận hành có thể thao tác tháo lắp elbow bằng sào cách điện mà không cần tiếp xúc trực tiếp với phần mang điện. Tính năng hoán đổi và khả năng mở rộng lưới qua T-Plug giúp giảm thời gian dừng điện khi bảo trì hoặc nâng cấp hệ thống.
Xem thêm:
Thông Số Kỹ Thuật Đầu Cáp Co Nguội 3M
Ưu điểm của dạng đầu cáp khuỷu tay so với đầu cáp truyền thống
Hình dạng khuỷu tay cho phép lắp đặt trong không gian hẹp, không yêu cầu khoảng cách pha tối thiểu như đầu cáp dạng đứng, rất phù hợp với tủ kín và trạm compact. Che chắn hoàn toàn 360 độ, kết hợp với màn chắn kim loại nối đất liên tục, loại bỏ điểm hở gây phóng điện bề mặt, tăng mức độ an toàn cho người thao tác và kéo dài tuổi thọ toàn hệ thống cáp ngầm trung thế.
Cấu tạo, nguyên lý cách điện và chống phóng điện của đầu cáp Elbow 3M
Hiểu cơ chế vật lý bên trong đầu cáp Elbow 3M giúp kỹ sư đánh giá đúng giá trị các thông số kỹ thuật và lý giải tại sao sản phẩm đạt khả năng cách điện cao trong môi trường vận hành khắc nghiệt. Cấu trúc gồm nhiều lớp chức năng khác nhau, mỗi lớp đảm nhiệm một vai trò riêng trong việc phân bố điện trường, cách điện, chống ẩm và che chắn.

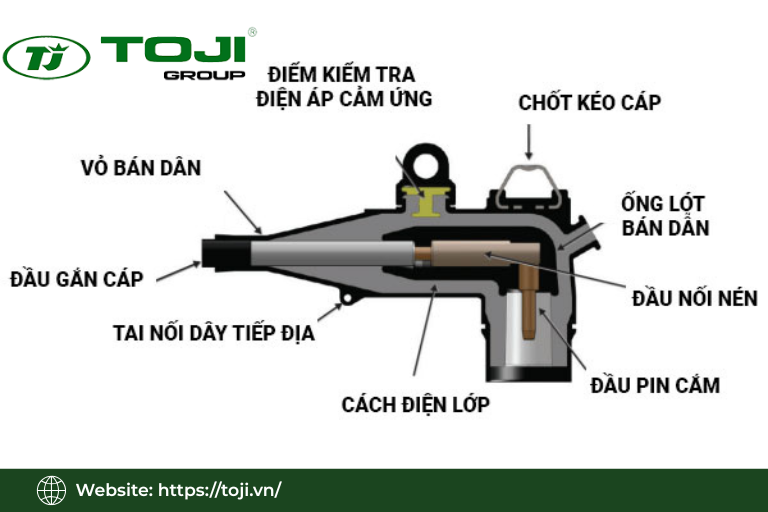

Cấu trúc lớp EPDM, bán dẫn, màn chắn và điểm thử điện áp
Thân elbow được đúc từ cao su EPDM xử lý peroxide chất lượng cao, bên trong bố trí lớp cách điện và lớp bán dẫn đồng đều, bao quanh bởi màn chắn kim loại nối đất liên tục. Điểm thử điện áp trên thân elbow cho phép kỹ thuật viên xác định trạng thái có điện hoặc phát hiện lỗi cách điện mà không cần tháo dỡ, giúp tăng an toàn trong quá trình vận hành và kiểm tra bảo trì định kỳ.
Nguyên lý phân bố điện trường, cách điện và chống phóng điện cục bộ
Lớp bán dẫn bên trong và hình dạng khuỷu tay được thiết kế để phân bố điện trường đồng đều trong vùng cách điện, giảm nồng độ điện trường tại các góc và gờ, từ đó hạn chế nguy cơ phóng điện cục bộ. Thông số điện áp vầng quang tối thiểu 22 kV với mức phóng điện cục bộ nhỏ hơn 3 pC là minh chứng kỹ thuật cho khả năng khống chế phóng điện của elbow 3M trong dải điện áp 24 kV và cao hơn.

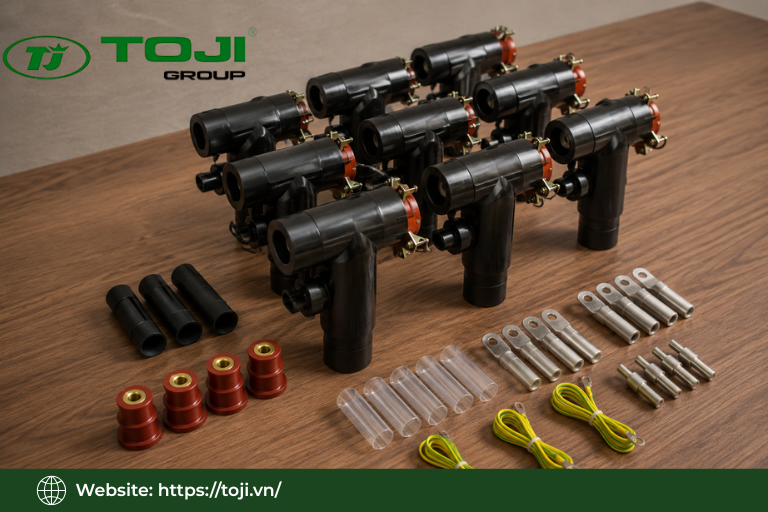

Giải pháp chống ẩm, chống rò rỉ và che chắn hoàn toàn
Vật liệu EPDM có độ thấm nước thấp, kết hợp với bộ phụ kiện đi kèm gồm ống nối vỏ cáp, mỡ silicon và băng cao su, tạo hệ thống bịt kín hiệu quả tại tất cả các điểm tiếp xúc. Màn chắn kim loại và lớp bán dẫn ngoài được nối đất liên tục, ngăn điện rò rỉ ra môi trường xung quanh, đáp ứng yêu cầu an toàn cho cả trạm điện lắp đặt trong nhà lẫn ngoài trời.
Các dòng sản phẩm đầu cáp Elbow 3M theo cấp điện áp và tiết diện cáp
3M cung cấp dải sản phẩm elbow phủ rộng từ cấp 5 kV đến 35 kV, chia theo dòng định mức 200 A, 250 A và 400 A, tương thích với nhiều tiết diện cáp khác nhau. Nắm rõ toàn bộ dải sản phẩm này giúp kỹ sư chọn đúng phiên bản ngay từ bước thiết kế, tránh nhầm lẫn giữa các cấp điện áp hoặc kiểu giao diện bushing.
Dòng đầu cáp Elbow 3M cấp điện áp 15 kV
Series 5810 của 3M bao gồm loadbreak elbow 200 A cho các lớp cách điện 5, 8 và 15 kV, dùng cho cáp shielded trung thế đấu nối với loadbreak bushing trong tủ và máy biến áp cấp này. Dòng sản phẩm này phù hợp với các dự án sử dụng tiêu chuẩn Mỹ hoặc nhập khẩu thiết bị theo tiêu chuẩn ANSI/IEEE, ít gặp tại lưới phân phối tiêu chuẩn IEC của Việt Nam.
Dòng đầu cáp Elbow 3M cấp điện áp 24 kV
Đây là dòng phổ biến nhất tại Việt Nam. Elbow 3M 24 kV với dòng 250 A tương thích tiết diện cáp 3C x 50, 70, 95 và 120 mm2, với điện áp định mức Um 24 kV, khả năng chịu điện áp xoay chiều 57 kV trong 5 phút, BIL 125 kV, điện áp vầng quang tối thiểu 22 kV nhỏ hơn 3 pC và dòng quá tải ngắn hạn 300 A. Sản phẩm kết nối với tủ RMU và máy biến áp 22 kV thông qua giao diện bushing loại C, phù hợp tiêu chuẩn IEC 60502 và VDE 0278.
Dòng đầu cáp Elbow 3M cấp điện áp 35 kV
Các dòng elbow 25/28 kV và 35 kV của 3M dùng cho cáp tiết diện từ 50 đến 120 mm2, đáp ứng nhu cầu các dự án truyền tải và phân phối cấp điện áp cao hơn. So với dòng 24 kV, dòng 35 kV yêu cầu BIL và điện áp chịu xung cao hơn, vật liệu cách điện dày hơn, và thường gặp trong các dự án điện công nghiệp quy mô lớn hoặc các khu vực có điện áp hệ thống 33 kV.
Phân loại theo tiết diện cáp, kiểu cáp XLPE và dòng định mức
Dải tiết diện cáp tương thích của elbow 3M trải từ 25 đến 240 mm2, trong đó nhóm phổ biến nhất gồm 50, 70, 95 và 120 mm2 với lõi đồng hoặc nhôm, cáp XLPE có màn chắn dây hoặc màn chắn băng. Kỹ sư cần phân biệt elbow 200 A và 250 A không chỉ ở dòng định mức mà còn ở chuẩn giao diện bushing, vì chọn sai dòng có thể dẫn đến giao diện không tương thích dù điện áp đúng.
Bảng thông số kỹ thuật chuẩn của đầu cáp Elbow 3M cho lựa chọn thiết kế
Kỹ sư thiết kế cần nắm chắc các thông số kỹ thuật chính của elbow 3M để sử dụng trong bài toán cách điện, phối hợp bảo vệ và kiểm tra nghiệm thu. Các giá trị Um, BIL, dòng điện và khoảng đường kính cách điện là 4 nhóm thông số quan trọng nhất cần đối chiếu trước khi chốt mã đặt hàng.
Thông số điện áp định mức, Um, BIL và khả năng chịu xung điện
Với dòng elbow 3M 24 kV – 250 A, các thông số tiêu biểu gồm Um 24 kV, điện áp chịu xoay chiều tần số công nghiệp 57 kV trong 5 phút và BIL 125 kV. Các giá trị này liên quan trực tiếp đến cấp cách điện của hệ thống, và elbow 3M được thiết kế để vượt qua các phép thử nghiệm điện áp theo tiêu chuẩn IEC 60502, VDE 0278 và ANSI/IEEE 386.
Thông số dòng điện liên tục, quá tải và ngắn mạch
Dòng điện liên tục 250 A và dòng quá tải 300 A tối đa 8 giờ là mức tham chiếu cho dòng elbow 24 kV phổ biến tại Việt Nam. Kỹ sư cần đối chiếu dòng tải tính toán thực tế của hệ thống với các giá trị này, và tham khảo thêm tài liệu kỹ thuật 3M cùng tiêu chuẩn IEEE để tính toán dòng ngắn mạch cho toàn bộ bài toán bảo vệ.
Khoảng đường kính cách điện, tiết diện lõi và tương thích giao diện bushing
Mỗi mã elbow 3M tương thích với một khoảng đường kính cách điện cụ thể, ví dụ khoảng 20,9 đến 23,47 mm cho cáp lõi 70 mm2 và khoảng 22,5 đến 25,0 mm cho cáp lõi 120 mm2. Nếu kỹ sư chỉ dựa vào tiết diện danh nghĩa mà không đo đường kính cách điện thực tế của cáp XLPE đang dùng, rủi ro chọn sai mã elbow rất cao, dẫn đến lắp lỏng hoặc lắp không vào được bushing.
Vật liệu chế tạo, tiêu chuẩn thử nghiệm IEEE/IEC áp dụng cho Elbow 3M
Thân elbow được đúc từ EPDM cách điện và lớp bán dẫn, bên trong có loadbreak probe bằng đồng mạ thiếc, lò xo ép và màn chắn kim loại nối đất. Sản phẩm được thiết kế và kiểm tra theo IEC 60502, VDE 0278 và IEEE 386, tạo cơ sở để chủ đầu tư yêu cầu và kiểm tra chứng nhận khi nghiệm thu công trình.
Hướng dẫn lựa chọn đầu cáp Elbow 3M theo hệ thống, cáp và tiêu chuẩn
Lựa chọn đúng đầu cáp Elbow 3M đòi hỏi kỹ sư xem xét đồng thời 4 nhóm thông tin: điện áp hệ thống, dòng tải, loại và tiết diện cáp XLPE, và chuẩn giao diện bushing của thiết bị kết nối. Bỏ qua bất kỳ nhóm thông tin nào cũng có thể dẫn đến chọn sai mã và gây sự cố vận hành.
Xác định cấp điện áp hệ thống và loại giao diện đầu nối
Kỹ sư cần xác định điện áp danh định của lưới, thường là 22 kV, 24 kV hoặc 35 kV tại Việt Nam, và chọn elbow 3M có Um tương ứng hoặc cao hơn, tuyệt đối không dùng elbow có cấp cách điện thấp hơn yêu cầu hệ thống. Tiếp theo, xác định dòng định mức của thiết bị đầu cuối và kiểu giao diện bushing, thường là 200 A hoặc 250 A loại C, để chọn đúng dòng elbow tương thích.
Lựa chọn theo tiết diện dây dẫn, đường kính cách điện và loại cáp XLPE
Kỹ sư cần đo đường kính lớp cách điện thực tế của cáp XLPE bằng thước kẹp, sau đó đối chiếu với bảng khoảng đường kính tương thích trong catalogue 3M để chọn đúng mã elbow. Bên cạnh tiết diện lõi, cần phân biệt loại màn chắn cáp là màn chắn dây hay màn chắn băng, vì điều này ảnh hưởng đến lựa chọn phụ kiện đi kèm như shield adapter, ống nối vỏ và phụ kiện nối đất.
Kiểm tra yêu cầu vận hành, môi trường lắp đặt và khả năng thao tác tải
Nếu hệ thống yêu cầu thao tác đóng cắt khi đang mang tải, kỹ sư bắt buộc phải chọn kiểu loadbreak; còn tại các vị trí chỉ thao tác khi cắt điện hoàn toàn thì deadbreak là lựa chọn phù hợp. Kỹ sư cũng cần kiểm tra tài liệu kỹ thuật của nhà sản xuất RMU hoặc máy biến áp để xác nhận chuẩn bushing được khuyến cáo, tránh trường hợp chọn đúng elbow nhưng giao diện không tương thích với thiết bị thực tế trên công trường.
Quy trình kiểm tra, đặt hàng và tránh sai sót khi chọn mã đầu cáp Elbow 3M
Quy trình thực tế gồm: thu thập thông tin hệ thống và thiết bị, đo cáp XLPE tại hiện trường, tra catalogue 3M, đối chiếu với bảng mã của nhà phân phối, sau đó lập danh sách vật tư đầy đủ bao gồm cả phụ kiện đi kèm. Các lỗi thường gặp là nhầm mã elbow cho cáp 1 lõi và 3 lõi, bỏ sót phụ kiện như giá đỡ elbow, lò xo ép hoặc đầu lug Cu/Al, vì vậy nên nhờ đơn vị cung cấp có kinh nghiệm rà soát danh mục vật tư trước khi chốt đơn.
So sánh đầu cáp Elbow 3M với TE Connectivity, ABB, Euromold, Pfisterer
Trước khi quyết định thương mại, kỹ sư và ban quản lý dự án cần hiểu 3M đứng ở đâu so với các thương hiệu quốc tế khác về chất lượng, tiêu chuẩn, phạm vi ứng dụng và khả năng cung ứng tại thị trường Việt Nam. Phần so sánh này được xây dựng trên cơ sở trung lập, nhằm hỗ trợ quyết định lựa chọn phù hợp với từng dự án cụ thể.
Tổng quan các thương hiệu TE Connectivity, ABB, Euromold, Pfisterer
TE Connectivity, trước đây là Raychem, cung cấp loadbreak elbow 200 A cho dải 15 đến 25 kV với đặc tính tương tự series 3M. Nexans Euromold cung cấp hệ connector separable cho dải trung thế đến cao thế, phổ biến trong các dự án nhập khẩu thiết bị châu Âu. Pfisterer với hệ Connex elbow bushing dùng cho máy biến áp đến 24 kV, còn ABB tích hợp đầu cáp elbow riêng vào hệ sinh thái tủ trung thế của hãng.
So sánh chất lượng vật liệu, thiết kế cách điện và tiêu chuẩn thử nghiệm
Cả 3M, TE Connectivity, Euromold và Pfisterer đều sử dụng vật liệu cao su cách điện chất lượng cao tương đương EPDM hoặc silicone, kết hợp lớp bán dẫn và màn chắn, đáp ứng các tiêu chuẩn IEC, IEEE với thử nghiệm BIL nghiêm ngặt. Sự khác biệt nằm ở cấu hình điểm thử, kiểu loadbreak probe và chi tiết giao diện bushing, nhưng 3M có lợi thế về độ phổ biến tại Việt Nam, tài liệu kỹ thuật dễ tiếp cận và khả năng tương thích rộng với thiết bị đang vận hành trên lưới.
So sánh tuổi thọ, độ tin cậy và phạm vi ứng dụng điển hình
Tất cả các thương hiệu nói trên đều đảm bảo tuổi thọ lâu dài khi lắp đặt đúng kỹ thuật, thường tương đương tuổi thọ của cáp và thiết bị trung thế. 3M xuất hiện phổ biến trong các dự án lưới phân phối, trạm hợp bộ và khu công nghiệp tại Việt Nam, trong khi Euromold và Pfisterer thường gặp hơn trong các dự án nhập khẩu thiết bị theo tiêu chuẩn châu Âu, nên lựa chọn thương hiệu cũng phụ thuộc vào nguồn gốc thiết bị đầu cuối.
Tiêu chí thương mại và dịch vụ hậu mãi khi lựa chọn thương hiệu đầu cáp Elbow
Ngoài chất lượng kỹ thuật, chủ đầu tư và nhà thầu cần xét đến tính sẵn có hàng hóa, thời gian giao hàng, hỗ trợ kỹ thuật, bảo hành, chứng nhận xuất xứ và khả năng cung cấp trọn bộ phụ kiện. Vai trò của nhà phân phối trong nước như CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI là kết nối người dùng trực tiếp với thương hiệu 3M chính hãng, cung cấp hỗ trợ kỹ thuật địa phương và rút ngắn thời gian xử lý đơn hàng, giúp giảm rủi ro tiến độ cho dự án.
Lưu ý lắp đặt, nghiệm thu và bảo trì đầu cáp Elbow 3M
Chất lượng lắp đặt ảnh hưởng trực tiếp đến tuổi thọ và độ tin cậy của đầu cáp Elbow 3M. Phần lớn sự cố liên quan đến elbow không xuất phát từ lỗi sản phẩm mà từ sai sót trong quá trình thi công, bao gồm bề mặt cách điện chưa được vệ sinh đúng cách, lực siết đầu lug không đạt hoặc chọn sai mã elbow.
Quy trình chuẩn bị cáp, lắp đặt đầu cáp Elbow 3M đúng kỹ thuật
Kỹ thuật viên cần cắt cáp vuông góc, lột vỏ và màn chắn đúng kích thước theo hướng dẫn 3M, lấy sạch lớp bán dẫn bằng bộ chùi chuyên dụng, sau đó lau sạch bề mặt cách điện bằng khăn không xơ và dung môi phù hợp. Tiếp theo lắp đầu lug Cu hoặc Al bằng dụng cụ chuyên dụng với lực nén đúng quy cách, rồi lắp ống nối vỏ, bôi mỡ silicon đúng vị trí và lắp thân elbow theo đúng trình tự trong tài liệu 3M.
Kiểm tra nghiệm thu điện áp, thử vầng quang và kiểm tra đất nối màn chắn
Sau lắp đặt, kỹ sư nghiệm thu thực hiện thử điện áp tần số công nghiệp và thử vầng quang theo chuẩn IEC hoặc IEEE để xác nhận chất lượng lắp đặt elbow trước khi đưa vào vận hành. Đồng thời kiểm tra liên tục điện trở tiếp đất của màn chắn tất cả các đầu cáp, bởi vùng màn chắn bị hở sẽ tạo điểm phóng điện bề mặt nguy hiểm trong quá trình vận hành có tải.
Bảo trì định kỳ, kiểm tra hiện trường và dấu hiệu cần thay thế đầu cáp
Trong bảo trì định kỳ, kỹ thuật viên quan sát trực quan thân elbow để phát hiện vết nứt, dùng thiết bị đo điện trở cách điện và sử dụng test point để kiểm tra trạng thái có điện tại các vị trí chịu môi trường ẩm hoặc rung động cao. Các dấu hiệu cần xem xét thay thế ngay bao gồm vết nứt rõ trên thân EPDM, dấu vết phóng điện bề mặt, nóng bất thường tại mối nối đo bằng camera nhiệt, hoặc kết quả thử cách điện không đạt yêu cầu thiết kế.
Các lỗi thường gặp khi lắp đặt và cách phòng tránh
Lỗi phổ biến nhất là chọn sai mã elbow so với đường kính cách điện thực tế của cáp, dẫn đến lắp lỏng và mất tính che chắn. Các lỗi nghiêm trọng khác gồm không bôi mỡ silicon đúng vị trí, không vệ sinh sạch bề mặt cách điện trước khi lắp, và không siết đúng lực đầu lug, tất cả đều có thể gây phóng điện cục bộ hoặc tiếp xúc kém trong dài hạn. Kỹ thuật viên cần tuân thủ hướng dẫn lắp đặt 3M và nên mời đơn vị cung cấp có kinh nghiệm giám sát lần lắp đầu tiên.
Giải pháp cung cấp đầu cáp Elbow 3M chính hãng và hỗ trợ kỹ thuật
CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI là nhà phân phối thiết bị 3M chính hãng tại Việt Nam, cung cấp không chỉ sản phẩm mà còn tư vấn lựa chọn, hỗ trợ kỹ thuật và tài liệu đi kèm, giúp kỹ sư và nhà thầu triển khai dự án thuận lợi hơn. Cách tiếp cận này khác biệt so với việc chỉ cung cấp hàng hóa đơn thuần, đặc biệt phù hợp với các dự án trung thế phức tạp cần sự phối hợp chặt chẽ giữa thiết bị, phụ kiện và quy trình thi công.
Vai trò của nhà cung cấp trong tư vấn giải pháp
TOJI tiếp nhận thông tin dự án của khách hàng, phân tích yêu cầu kỹ thuật về điện áp, dòng tải, loại cáp và thiết bị đầu cuối, sau đó đề xuất cấu hình đầu cáp Elbow 3M phù hợp cho từng vị trí. Trong các dự án có thiết bị nhập khẩu châu Âu hoặc Mỹ, TOJI có thể tư vấn phương án kết hợp 3M với các thương hiệu khác để đảm bảo tương thích giao diện bushing toàn hệ thống.
Quy trình cung cấp đầu cáp Elbow 3M chính hãng và tài liệu kỹ thuật
Quy trình bao gồm báo giá, xác nhận mã hàng với khách hàng, cung cấp chứng nhận xuất xứ C/O, chứng chỉ chất lượng C/Q, catalogue 3M bản gốc và tài liệu hướng dẫn lắp đặt chi tiết theo mã sản phẩm. TOJI kiểm tra vật tư trước khi giao để đảm bảo đúng mã và đủ phụ kiện, giảm rủi ro thiếu hoặc sai vật tư khi thi công tại hiện trường.
Hỗ trợ kỹ thuật hiện trường, đào tạo và đồng hành cùng dự án
Đội ngũ kỹ thuật của TOJI có thể hỗ trợ tại hiện trường trong giai đoạn lắp đặt, giám sát nghiệm thu và giải đáp các vấn đề kỹ thuật phát sinh. TOJI cũng tổ chức đào tạo nội bộ cho kỹ sư và kỹ thuật viên của khách hàng về cách chọn đúng mã elbow 3M và quy trình lắp đặt chuẩn, góp phần nâng cao năng lực tự triển khai của đội ngũ khách hàng trong các dự án tiếp theo.
Chính sách bảo hành, chứng nhận xuất xứ và tiêu chuẩn quốc tế
Sản phẩm đầu cáp Elbow 3M cung cấp qua TOJI đi kèm chứng nhận xuất xứ Mỹ, chứng chỉ chất lượng và tài liệu xác nhận tuân thủ tiêu chuẩn IEC 60502, VDE 0278 và IEEE 386. Bộ hồ sơ này giúp chủ đầu tư dễ dàng hoàn thiện hồ sơ nghiệm thu công trình và đáp ứng yêu cầu kiểm toán hoặc thẩm định dự án của các tổ chức tài chính.
Kết luận
Đầu cáp Elbow 3M là giải pháp đầu nối khuỷu tay che chắn hoàn toàn đóng vai trò thiết yếu trong hệ thống cáp ngầm trung thế. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI, với vai trò nhà phân phối 3M chính hãng tại Việt Nam, sẵn sàng hỗ trợ tư vấn kỹ thuật, cung cấp hàng kèm đầy đủ tài liệu và đồng hành từ giai đoạn thiết kế đến triển khai và vận hành.
