Đầu cáp 3M cho điện gió là cấu phần quyết định độ tin cậy của toàn bộ hệ thống cáp trung thế trong tuabin và trạm biến áp. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI cung cấp bài hướng dẫn này dành riêng cho chủ đầu tư, nhà thầu EPC, kỹ sư thiết kế và phòng mua hàng, giúp hiểu đúng về sản phẩm, tiêu chuẩn kỹ thuật, cách lựa chọn và tránh những lỗi thi công phổ biến trong dự án điện gió.
Bối cảnh sử dụng đầu cáp 3M trong hệ thống điện gió
Hệ thống điện gió vận hành ở cấp điện áp trung thế 24–36 kV, với các tuyến cáp XLPE thu gom điện từ tuabin về trạm biến áp. Trong toàn bộ hành trình đó, mỗi điểm đầu cuối của cáp đều cần một bộ đầu cáp đạt tiêu chuẩn để đảm bảo cách điện, kiểm soát điện trường và ngăn ẩm xâm nhập. Đối với khách hàng B2B, quyết định lựa chọn đầu cáp không chỉ là lựa chọn vật tư mà là cam kết với vận hành ổn định suốt 20–25 năm vòng đời dự án.
Kiến trúc điện gió và vai trò cáp trung thế
Trong một trang trại điện gió, điện được tạo ra tại máy phát bên trong tuabin, đi qua máy biến áp nâng áp trong thân tháp rồi được đưa ra ngoài qua cáp Cu/XLPE cấp 24–36 kV. Mỗi chuỗi tuabin kết nối vào mạng thu gom công suất khoảng 30 MW trước khi về trạm biến áp trung tâm. Cáp trung thế XLPE là đường dẫn điện chính của toàn bộ hệ thống, vì vậy mọi điểm đấu nối đầu cuối cáp phải được lựa chọn và thi công đúng kỹ thuật để tránh phóng điện và sự cố lan toàn chuỗi.
Các vị trí dùng đầu cáp 3M trong tuabin và trạm

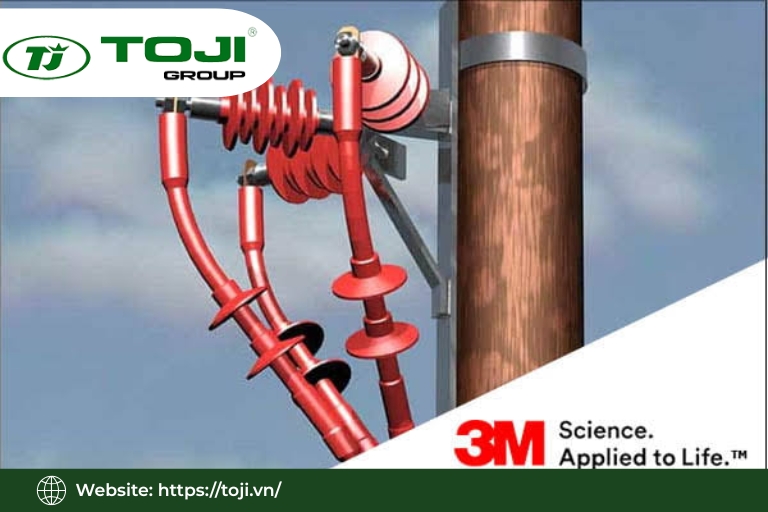

Đầu cáp 3M được sử dụng tại nhiều vị trí chuyển tiếp quan trọng trong các dự án điện gió, nơi yêu cầu độ tin cậy cao và khả năng vận hành ổn định trong thời gian dài. Tại đáy tháp tuabin, đầu cáp có nhiệm vụ kết nối cáp treo bên trong tháp với tuyến cáp ngầm bên ngoài, đảm bảo truyền tải điện an toàn từ tuabin đến hệ thống thu gom.
Ở các tủ RMU và trạm kiosk, đầu cáp được dùng để đấu nối cáp trung thế với thiết bị đóng cắt, góp phần duy trì khả năng cách điện và độ kín của toàn bộ hệ thống. Tại trạm biến áp chính, đầu cáp đảm nhiệm việc kết nối các tuyến cáp thu gom với thanh cái hoặc máy biến áp tăng áp trước khi điện năng được truyền lên lưới.
Trong các dự án điện gió tại Việt Nam, cáp trung thế phổ biến có tiết diện từ 70 đến 300 mm², sử dụng lõi đồng và cách điện XLPE. Vì vậy, đầu cáp cần được lựa chọn đúng cấp điện áp, dải tiết diện và cấu trúc màn chắn kim loại của cáp để đảm bảo thi công chính xác và vận hành an toàn lâu dài.
Xem thêm:
Khái niệm và vai trò của đầu cáp 3M cho điện gió
Đầu cáp 3M là bộ phụ kiện dùng để hoàn thiện đầu cuối cáp trung thế tại điểm đấu nối với thiết bị điện, đảm bảo phân bố điện trường đồng đều, cách điện bền vững và ngăn ẩm xâm nhập vào phần cáp đã được bóc vỏ. 3M phát triển dòng đầu cáp co nguội dựa trên công nghệ silicone và stress control Hi-K, không cần nguồn nhiệt khi thi công. Hiểu rõ cấu tạo và nguyên lý hoạt động của sản phẩm giúp kỹ sư và phòng mua hàng đánh giá đúng giá trị thực sự của đầu cáp 3M trong dự án điện gió, thay vì chỉ nhìn vào đơn giá.
Đầu cáp 3M co nguội – khái niệm và công nghệ
Công nghệ co nguội của 3M hoạt động theo nguyên lý kéo giãn sẵn ống silicone lên một lõi nhựa cuộn xoắn. Kỹ thuật viên chỉ cần luồn cáp qua bộ kit, định vị đúng vị trí rồi rút lõi nhựa ra, ống silicone sẽ tự co lại bám sát toàn bộ bề mặt cáp với lực radial đồng đều. Quá trình này không cần súng nhiệt hay nguồn lửa, giúp thi công an toàn ngay cả ở độ cao trên tháp tuabin hoặc trong điều kiện thời tiết khó khăn ngoài trời.
Cấu tạo cơ bản của đầu cáp 3M cho cáp trung thế
- Ống cách điện silicone: Sử dụng vật liệu silicone có tính hydrophobic (kỵ nước) và khả năng chống tracking, giúp nước đọng thành giọt thay vì tạo màng dẫn điện trên bề mặt, từ đó nâng cao độ tin cậy cách điện.
- Ống điều khiển điện trường (Stress Control): Chế tạo từ vật liệu Hi-K có hằng số điện môi cao, giúp phân bố đều điện trường tại vùng chuyển tiếp giữa màn chắn và lớp cách điện, hạn chế hiện tượng tập trung điện trường và giảm nguy cơ phóng điện cục bộ.
- Compound làm kín: Được bố trí tại các vị trí chuyển tiếp để ngăn hơi ẩm, nước và không khí xâm nhập vào phần cáp đã bóc vỏ, góp phần duy trì độ kín và tuổi thọ của đầu cáp.
- Hệ thống tán cách điện (đối với đầu cáp ngoài trời): Các tán silicone được thiết kế nhằm tăng chiều dài đường rò bề mặt, cải thiện khả năng chống ô nhiễm, chống hơi muối và chịu được điều kiện thời tiết khắc nghiệt, đặc biệt phù hợp với các dự án điện gió và khu vực ven biển.
Vai trò đầu cáp 3M trong hệ thống điện gió
- Đầu cáp là điểm chuyển tiếp quan trọng: Đây là vị trí kết nối giữa cáp và thiết bị, nơi lớp cách điện của cáp được bóc bỏ để đấu nối dây dẫn, đồng thời cũng là khu vực chịu ứng suất điện lớn nhất trên toàn tuyến.
- Vai trò bảo vệ vùng chuyển tiếp: Nếu vùng này không được xử lý đúng kỹ thuật, điện trường sẽ tập trung tại các mép cách điện, lâu dần gây phóng điện cục bộ, suy giảm cách điện và có thể dẫn đến sự cố mất điện cho toàn bộ chuỗi tuabin, chẳng hạn chuỗi công suất 30 MW.
- Đáp ứng tiêu chuẩn kỹ thuật quốc tế: Đầu cáp 3M được thiết kế cho các hệ thống 24–36 kV, đáp ứng IEEE 48 Class 1 đối với ứng dụng ngoài trời, sử dụng vật liệu silicone có khả năng chống tracking và hệ thống stress control giúp phân bố điện trường hiệu quả.
- Được tin dùng trong các dự án điện gió: Nhờ độ tin cậy đã được kiểm chứng qua nhiều dự án thực tế, đầu cáp 3M được nhiều chủ đầu tư và nhà thầu EPC tại Việt Nam lựa chọn, đồng thời đưa vào danh mục vật tư tiêu chuẩn cho các công trình điện gió.
Điều kiện vận hành đặc thù của điện gió và yêu cầu kỹ thuật với đầu cáp
Môi trường vận hành của điện gió khác biệt hoàn toàn so với các công trình điện công nghiệp thông thường. Độ ẩm không khí cao, hơi muối ven biển, bức xạ tia cực tím mạnh, gió mạnh kèm rung động liên tục và chênh lệch nhiệt độ ngày đêm lớn tạo ra tổ hợp tác nhân tấn công đồng thời lên mọi cấu phần điện, đặc biệt là đầu cáp. Mỗi yếu tố này phải được chuyển thành yêu cầu kỹ thuật rõ ràng khi lựa chọn đầu cáp 3M cho dự án.
- Độ ẩm, hơi muối ven biển: Cần đầu cáp silicone hydrophobic, chống tracking và làm kín tốt để hạn chế dòng rò bề mặt.
- Rung động và tải trọng cơ: Công nghệ co nguội duy trì lực ép ổn định, giảm nguy cơ khe hở và phóng điện cục bộ.
- Chênh lệch nhiệt độ: Stress control Hi-K giúp ổn định điện trường khi cáp giãn nở theo chu kỳ nhiệt.
- Tuổi thọ vận hành: Ưu tiên đầu cáp đạt độ bền 20–25 năm, giảm chi phí bảo trì và dừng tuabin.
- Độ tin cậy hệ thống: Sản phẩm cần đáp ứng tiêu chuẩn IEC/IEEE để đảm bảo vận hành an toàn trong môi trường điện gió khắc nghiệt.
Các dòng đầu cáp 3M phù hợp cho dự án điện gió
3M cung cấp nhiều series đầu cáp co nguội phù hợp với cáp XLPE trung thế 24–36 kV, phân chia theo cấp điện áp, vị trí lắp đặt và loại cáp. Kỹ sư và phòng mua hàng cần nắm sơ đồ lựa chọn cơ bản: từ cáp Cu/XLPE 3 lõi trong nhà tới series QTII 24 kV trong nhà, cáp ngoài trời tới series QTII 24 kV hoặc QTII 36 kV ngoài trời, và các bộ QT-III cho ứng dụng quốc tế. Lựa chọn đúng series ngay từ đầu giúp tránh tình trạng dùng sai cấp điện áp hoặc sai môi trường lắp đặt, là nguyên nhân phổ biến gây sự cố đầu cáp trong thực tế.
| Dòng sản phẩm | Cấp điện áp | Ứng dụng chính | Đặc điểm nổi bật |
|---|---|---|---|
| Đầu cáp co nguội 3M QTII-4S-32 (trong nhà) | 24 kV | Đấu nối cáp trung thế vào tủ RMU, tủ trung thế và máy biến áp trong trạm kiosk có mái che | Dành cho cáp 3 lõi 25–630 mm², vật liệu silicone cao cấp, lắp đặt trong nhà, thi công co nguội không cần gia nhiệt. Cần đối chiếu đúng tiết diện cáp và cấu trúc màn chắn theo hướng dẫn 3M và IEEE 1816. |
| Đầu cáp co nguội 3M QTII-6S-32 (ngoài trời) | 24 kV | Đấu nối cáp ngầm vào RMU, dao cách ly hoặc cầu dao phụ tải ngoài trời trên tuyến cáp thu gom điện gió | Thiết kế nhiều tán tăng chiều dài đường rò, chống tia UV, chống tracking và chống ẩm, phù hợp môi trường ven biển. Đáp ứng các tiêu chuẩn IEC, ANSI và ASTM. |
| Đầu cáp co nguội 3M QTII-8S-33 (ngoài trời) | 35–36 kV | Hệ thống thu gom điện gió cấp 33–36 kV, đấu nối cáp vào trạm biến áp và thiết bị đóng cắt | Hỗ trợ cáp 3 lõi 35–630 mm², tương thích cáp Cu/Al, XLPE hoặc EPR, có hoặc không có giáp. Thi công co nguội nhanh, không cần nguồn nhiệt, phù hợp công trường điện gió. |
| Bộ đầu cáp 3M QT-III (7620-S, 7680-S, 7690-S) | 5–35 kV | Đầu cáp ngoài trời cho hệ thống điện gió và năng lượng tái tạo | Vật liệu silicone hydrophobic kết hợp lớp stress control Hi-K, thiết kế skirted tăng chiều dài đường rò, đáp ứng IEEE 48 Class 1. Có thể kết hợp connector separable Interface A và Interface C (EN 50180/EN 50181) để đấu nối RMU và máy biến áp. |
Thông số kỹ thuật quan trọng khi đánh giá đầu cáp 3M cho điện gió
Kỹ sư thiết kế và phòng mua hàng cần nắm chắc các thông số kỹ thuật cốt lõi để đánh giá và lựa chọn đúng đầu cáp 3M cho dự án. Các thông số không chỉ giúp xác định sản phẩm phù hợp mà còn là cơ sở để đối chiếu với yêu cầu Specs của chủ đầu tư, tránh tình trạng chọn sản phẩm thiếu năng lực hoặc không đáp ứng điều kiện kiểm tra nghiệm thu.
Cấp điện áp, điện áp xung và khả năng tương thích với hệ thống điện gió
Trong các dự án điện gió, hệ thống cáp trung thế thường vận hành ở cấp điện áp danh định từ 11 kV đến 33 kV. Tuy nhiên, đầu cáp không chỉ phải đáp ứng điện áp làm việc mà còn phải chịu được điện áp thử nghiệm và điện áp xung (BIL) cao hơn trong các tình huống như sét lan truyền hoặc xung đóng cắt.
Việc lựa chọn sai cấp điện áp của đầu cáp so với cáp và thiết bị có thể làm giảm khả năng cách điện, dẫn đến quá tải điện môi và tăng nguy cơ đánh thủng trong quá trình vận hành.
Khi lựa chọn đầu cáp 3M cho dự án điện gió, kỹ sư nên kiểm tra đầy đủ các thông số sau:
- Điện áp danh định của hệ thống (11 kV, 22 kV, 24 kV, 35/36 kV…)
- Điện áp thử nghiệm AC theo tiêu chuẩn áp dụng
- Điện áp chịu xung (BIL), đặc biệt tại các vị trí dễ chịu ảnh hưởng của sét hoặc xung đóng cắt
- Khả năng tương thích với thiết bị như RMU, máy biến áp và tủ trung thế
Một số bộ kit đầu cáp 3M cho cấp 35 kV được thiết kế đáp ứng điện áp xung tới 150 kV trong ứng dụng trong nhà, phù hợp với các vị trí yêu cầu mức cách điện cao. Vì vậy, khi thiết kế hệ thống điện gió, kỹ sư không nên chỉ dựa vào điện áp danh định mà cần đối chiếu đồng thời cả thông số điện áp xung theo catalogue kỹ thuật.
Tiết diện cáp XLPE và cấu trúc màn chắn cần được kiểm tra đồng thời
Các dự án điện gió tại Việt Nam chủ yếu sử dụng cáp trung thế lõi đồng, cách điện XLPE với tiết diện phổ biến từ 70 mm² đến 300 mm². Khi lựa chọn đầu cáp 3M, bước đầu tiên là đối chiếu tiết diện thực tế với dải kích thước mà từng series hỗ trợ.
Các dòng QTII 24–36 kV của 3M bao phủ dải tiết diện khoảng 25–630 mm², đáp ứng hầu hết các tuyến cáp thu gom trong nhà máy điện gió.
Bên cạnh tiết diện, kỹ sư cần xác định đầy đủ cấu trúc của cáp trước khi đặt hàng, bao gồm:
- Loại cách điện (XLPE hoặc EPR).
- Màn chắn kim loại bằng băng đồng hay dây đồng bện.
- Cáp có hoặc không có giáp thép.
- Vật liệu lõi dẫn là đồng hay nhôm.
Những thông tin này quyết định phương án bóc màn chắn, phục hồi lớp bán dẫn, lắp dây tiếp địa và lựa chọn đúng bộ phụ kiện đi kèm. Việc xử lý màn chắn không đúng kỹ thuật có thể tạo điểm tập trung điện trường và làm tăng nguy cơ phóng điện cục bộ trong quá trình vận hành.
Vật liệu silicone, khả năng chống UV, chống tracking và giới hạn nhiệt độ
Một trong những ưu điểm nổi bật của đầu cáp 3M là sử dụng cao su silicone hydrophobic có khả năng duy trì tính kỵ nước ngay cả khi bề mặt bị bụi bẩn hoặc hơi muối bám lâu ngày. Nhờ đặc tính này, nước không tạo thành màng dẫn điện liên tục mà tập trung thành các giọt nhỏ, giúp giảm đáng kể nguy cơ dòng rò bề mặt.
Đối với các dự án điện gió ven biển, vật liệu silicone còn mang lại nhiều lợi ích:
- Chống tia UV trong thời gian dài.
- Chống hiện tượng tracking trên bề mặt cách điện.
- Hạn chế lão hóa do môi trường có độ ẩm và hơi muối cao.
- Duy trì tính đàn hồi và khả năng làm kín trong suốt vòng đời vận hành.
Các dòng đầu cáp ngoài trời như QTII-6S-32-185 được tối ưu cho môi trường khắc nghiệt với khả năng chịu bức xạ mặt trời liên tục và điều kiện thời tiết thay đổi.
Về khả năng chịu nhiệt, đầu cáp QTII được thiết kế để làm việc cùng cáp XLPE có nhiệt độ vận hành liên tục 90°C. Khi lựa chọn sản phẩm, kỹ sư cần xác nhận đầu cáp và cáp có cùng cấp chịu nhiệt để tránh việc đầu cáp trở thành điểm giới hạn của toàn bộ tuyến cáp trong quá trình khai thác lâu dài.
So sánh đầu cáp 3M với các thương hiệu và công nghệ khác
Chủ đầu tư và nhà thầu EPC thường phải đối chiếu đầu cáp 3M với các giải pháp khác trên thị trường trước khi ra quyết định. Khung so sánh cần bao gồm phụ kiện separable EPDM, đầu cáp co nhiệt và hộp đổ nhựa, tập trung vào độ bền trong môi trường khắc nghiệt, tuổi thọ thực tế, tiêu chuẩn quốc tế và tổng chi phí vòng đời thay vì chỉ nhìn đơn giá mua.
| Tiêu chí | Connector separable EPDM (Interface A/C) | Đầu cáp co nhiệt | Hộp nối đổ nhựa (Resin) | Đầu cáp co nguội 3M |
|---|---|---|---|---|
| Công nghệ | Connector cắm rời (plug-in) bằng EPDM theo chuẩn IEC | Ống co nhiệt Polyolefin | Mối nối quấn băng kết hợp đổ nhựa Resin | Ống co nguội silicone/EPDM kéo giãn sẵn |
| Ứng dụng chính | Đấu nối RMU, máy biến áp, tủ trung thế | Đầu cáp trong nhà/ngoài trời | Mối nối cáp ngầm trung thế | Đầu cáp trung thế trong nhà và ngoài trời |
| Tiêu chuẩn phổ biến | Interface A (250 A), Interface C (630 A) theo IEC | IEC/IEEE tùy dòng sản phẩm | IEC/IEEE tùy nhà sản xuất | IEEE 48 Class 1, IEC 60502-4 (tùy series) |
| Khả năng tháo lắp | Có thể tháo lắp, bảo trì thuận tiện | Không | Không | Không |
| Yêu cầu thi công | Lắp theo chuẩn plug-in | Cần gia nhiệt đồng đều bằng đèn khò hoặc súng nhiệt | Cần quấn băng và đổ Resin đúng quy trình | Chỉ cần rút lõi nhựa, không cần nguồn nhiệt |
| Phụ thuộc tay nghề | Trung bình | Cao | Rất cao | Thấp |
| Rủi ro khi thi công | Chủ yếu ở thao tác lắp đúng Interface | Co không đều, tạo khoang khí nếu gia nhiệt sai | Sai tỷ lệ trộn hoặc quy trình đổ Resin, khó sửa lỗi | Chất lượng thi công đồng đều, ít rủi ro hơn |
| Khả năng chống môi trường | Chống nước tốt, phù hợp RMU và máy biến áp | Phụ thuộc chất lượng thi công | Chống ẩm và bảo vệ cơ học tốt | Silicone hydrophobic, chống tracking, phù hợp môi trường ven biển và ô nhiễm cao |
| Độ tin cậy ngoài trời | Tốt trong hệ thống plug-in kín | Phụ thuộc tay nghề lắp đặt | Tốt khi thi công đúng quy trình | Rất cao nhờ tán silicone dài và hệ thống stress control |
| Chi phí đầu tư ban đầu | Trung bình đến cao | Thấp | Trung bình | Cao hơn sản phẩm phổ thông |
| Chi phí vòng đời | Thấp nếu bảo trì đúng | Có thể tăng nếu phát sinh lỗi thi công | Tăng khi cần sửa chữa mối nối | Thấp nhờ giảm nguy cơ sự cố, giảm chi phí bảo trì và dừng hệ thống trong 20–25 năm vận hành |
Kết luận
CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI với vai trò nhà phân phối chính hãng 3M sẵn sàng đồng hành từ giai đoạn lập Specs, cung cấp vật tư theo tiến độ đến hỗ trợ kỹ thuật trong suốt vòng đời dự án điện gió. Liên hệ TOJI để nhận tư vấn lựa chọn đầu cáp 3M phù hợp và báo giá chính xác cho dự án của bạn.
