Đầu cáp 3 pha 3M là phụ kiện kết cuối cáp trung thế quyết định độ an toàn và tin cậy vận hành. Bài viết giúp kỹ sư và nhà thầu hiểu rõ cấu tạo, phân loại theo điện áp, ưu điểm kỹ thuật, cách lựa chọn và báo giá tham khảo. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI là đại lý 3M chính hãng, sẵn sàng tư vấn cấu hình phù hợp cho từng dự án điện trung thế.
Đầu cáp 3 pha 3M và vai trò trong hệ thống trung thế
Đầu cáp 3 pha 3M là phụ kiện kết cuối chuyên dụng cho cáp trung thế 3 pha, đảm nhận đồng thời chức năng cách điện, kết nối cơ-điện và bảo vệ điểm chuyển tiếp trong lưới phân phối. Không nên hiểu đơn giản đây là lớp bảo vệ cơ học bên ngoài cáp. Cấu trúc của đầu cáp 3 pha 3M là một tổ hợp vật liệu đa lớp có khả năng chủ động điều chỉnh phân bố điện trường và ngăn ngừa phóng điện bề mặt, yếu tố quyết định độ ổn định lâu dài của toàn hệ thống cáp.
Khái niệm đầu cáp 3 pha 3M trong hệ thống trung thế
Đầu cáp 3 pha 3M là bộ phụ kiện kết cuối dành cho cáp trung thế 3 pha, có thể là cáp 3 lõi hoặc bộ 3 sợi đơn, thường được cung cấp dưới dạng bộ kit co nguội (QTII/QTIII) hoặc co nhiệt (MHI/MHO). Chức năng chính của bộ kit này là chuyển tiếp cáp ngầm sang các thiết bị như máy biến áp phân phối, tủ RMU hoặc tủ trung thế, tạo mối nối bền vững và an toàn giữa cáp và thiết bị đầu cuối.
Cấu trúc đa lớp của đầu cáp 3M bao gồm vật liệu hằng số điện môi cao, lớp cách điện silicone, lớp bán dẫn ngoài và các chi tiết làm kín chống ẩm. Sự phối hợp này cho phép đầu cáp điều chỉnh điện trường tại vùng kết cuối, ngăn tập trung điện trường tại mép cắt lớp bán dẫn của cáp và duy trì độ cách điện trong suốt vòng đời vận hành.
Xem thêm:
Chức năng kết cuối, cách điện và chống phóng điện
Đầu cáp 3 pha 3M thực hiện 3 chức năng chính trong hệ thống. Thứ nhất, tạo kết nối cơ-điện chắc chắn giữa lõi cáp và đầu cực thiết bị, bảo đảm tiếp xúc điện ổn định. Thứ hai, cung cấp lớp cách điện bổ sung để duy trì khoảng cách điện môi tương đương với cách điện của thân cáp. Thứ ba, điều chỉnh phân bố điện trường tại điểm kết cuối nhờ vật liệu có hằng số điện môi cao, tránh để điện trường tập trung cục bộ gây phóng điện.
Nếu kỹ sư lựa chọn đầu cáp kém chất lượng hoặc thi công không đúng quy trình, rủi ro phóng điện bề mặt sẽ tăng cao, dòng rò gia tăng, nhiệt độ cục bộ vượt ngưỡng và có thể dẫn đến cháy nổ nghiêm trọng. Chính vì vậy, chọn đầu cáp 3 pha 3M chính hãng và tuân thủ hướng dẫn lắp đặt là yếu tố không thể bỏ qua.
Đầu cáp 3 pha 3M trong lưới điện phân phối hiện đại
Đầu cáp 3 pha 3M xuất hiện tại các điểm chuyển tiếp quan trọng trong lưới phân phối, bao gồm cáp xuất tuyến từ trạm GIS hoặc RMU, cáp cấp nguồn cho nhà máy, khu công nghiệp, tòa nhà cao tầng và hệ thống điện năng lượng tái tạo. Tại mỗi điểm này, đầu cáp phải đáp ứng yêu cầu cách điện, chống ẩm, chống tia tử ngoại và độ bền cơ học cao.
Trong kiến trúc lưới điện hiện đại sử dụng nhiều tủ RMU và trạm hợp bộ, đầu cáp 3 pha 3M trở thành mắt xích bắt buộc, có liên hệ trực tiếp đến độ tin cậy của toàn hệ thống. Một đầu cáp bị sự cố có thể gây cắt điện diện rộng, vì vậy lựa chọn và thi công đúng chuẩn là yêu cầu tối thiểu với bất kỳ dự án trung thế nào.
Cấu tạo và nguyên lý đầu cáp 3 pha 3M
Để hiểu rõ ưu điểm và cách lựa chọn đầu cáp 3 pha 3M, kỹ sư cần nắm được cấu trúc vật liệu và nguyên lý hoạt động bên trong bộ kit. Mỗi lớp trong cấu trúc đầu cáp đóng một vai trò kỹ thuật cụ thể, từ điều chỉnh điện trường, cách điện, làm kín chống ẩm đến bảo vệ cơ học và tiếp địa an toàn. Hiểu đúng cấu tạo giúp kỹ sư phân tích ưu điểm của 3M so với thương hiệu khác và đưa ra quyết định lựa chọn có căn cứ.
Các lớp vật liệu chính của đầu cáp 3 pha 3M
Bộ kit co nguội QTII và QTIII bao gồm nhiều lớp vật liệu phối hợp với nhau. Lớp vật liệu hằng số điện môi cao điều phối phân bố điện trường tại vùng kết cuối. Lớp silicone rubber cách điện có điện trở suất bề mặt cao, giúp giảm dòng rò kể cả trong môi trường ẩm. Lớp bán dẫn ngoài tạo bề mặt điện trường đồng đều, ngăn tập trung điện trường tại các điểm bất đồng nhất. Các chi tiết làm kín như băng mastic và băng vinyl hoàn thiện khả năng chống ẩm xâm nhập.
Đối với đầu cáp kiểu khớp nối (elbow) 24kV, vật liệu EPDM được ưu tiên nhờ khả năng chịu tia tử ngoại, ozone và điều kiện khí hậu khắc nghiệt. Tính đàn hồi cao của EPDM giúp đầu cáp ôm khít cáp và bushing thiết bị, kết hợp với lõi dẫn phù hợp cấu trúc màn chắn kim loại của cáp, tạo ra mối nối vừa kín vừa dễ tháo lắp khi bảo trì.
Nguyên lý điều chỉnh điện trường và chống phóng điện
Tại điểm kết cuối cáp trung thế, gradient điện trường tại mép cắt lớp bán dẫn thường rất cao, dễ gây phóng điện cục bộ nếu không được xử lý. Vật liệu hằng số điện môi cao trong đầu cáp QTIII phân bố lại điện trường theo hướng đồng đều hơn, làm giảm gradient điện trường tại vùng nguy hiểm này, từ đó ngăn phóng điện cục bộ phát triển thành phóng điện toàn phần.
Sự phối hợp giữa lớp bán dẫn, lớp cách điện silicone và các chi tiết làm kín tạo ra cấu trúc kín nước toàn diện. Băng mastic, băng vinyl, lò xo ép màn chắn và dây tiếp địa bện đồng kết hợp nhau hạn chế tối đa xâm nhập ẩm vào vùng kết cuối, giảm nguy cơ dòng rò và phóng điện bề mặt trong suốt quá trình vận hành dài hạn.
Cấu trúc bộ kit QTII/QTIII và phụ kiện đi kèm
Bộ kit QTII cho cáp 3 pha điển hình gồm ống đầu cáp QTII co nguội bằng silicone, ống chia pha, ống bao vỏ, băng mastic làm kín, băng vinyl bảo vệ, lò xo ép màn chắn đồng và hướng dẫn lắp đặt chi tiết. Mọi phụ kiện cần thiết đều nằm trong 1 bộ kit hoàn chỉnh, giúp giảm thiểu sai sót do thiếu vật tư thi công.
Bộ kit QTIII 7620T/7600-T-3W tích hợp 3 pha trong 1 thân duy nhất, không tách rời, thiết kế cho lắp đặt trong nhà. Cấu trúc này đặc biệt phù hợp khi không gian thao tác trong tủ hoặc trạm bị hạn chế, giúp thi công nhanh và giảm tối đa số lượng chi tiết rời cần xử lý tại công trường.
Phân loại đầu cáp 3 pha 3M theo điện áp và công nghệ
Các dòng đầu cáp 3 pha 3M được phân loại theo 3 tiêu chí chính: cấp điện áp (12kV, 24kV, 36kV), công nghệ lắp đặt (co nguội hoặc co nhiệt), và môi trường sử dụng (trong nhà, ngoài trời, hoặc kiểu khớp nối elbow). Nắm rõ hệ thống phân loại này giúp kỹ sư nhanh chóng định vị đúng dòng sản phẩm cần tìm, tránh lựa chọn sai thông số dẫn đến không tương thích với cáp và thiết bị tại công trình.
Phân loại theo cấp điện áp 12kV, 24kV, 36kV
Nhóm đầu cáp QTII-4S-31 Series dành cho cáp 3 lõi cấp 12kV, tương thích với cáp XLPE và EPR, lõi đồng hoặc nhôm, phục vụ lưới trung thế cấp thấp trong nhà máy và khu đô thị.
Nhóm QTII-4S-32 Series là lựa chọn phổ biến nhất tại Việt Nam, dùng cho cáp 3 lõi cấp 24kV trong nhà. Dải mã sản phẩm từ QTII-4S-32-50 đến QTII-4S-32-630 phủ tiết diện từ 35mm2 đến 630mm2, đáp ứng hầu hết nhu cầu lưới phân phối 22/24kV hiện nay.
Dòng QTII (X) Series mở rộng phạm vi áp dụng lên đến 36kV, phục vụ lưới trung thế cấp cao hơn. Tuy nhiên, tại thị trường Việt Nam, sản phẩm tập trung chủ yếu ở cấp 24kV do đặc thù lưới điện phân phối quốc gia.
Phân loại theo công nghệ co nguội và co nhiệt
Đầu cáp co nguội dòng QTII/QTIII sử dụng ống silicone được căng sẵn trên lõi nhựa xoắn. Kỹ sư chỉ cần kéo dây rút để ống tự co lại ôm sát cáp mà không cần nhiệt. Ưu điểm rõ rệt là thi công nhanh, phù hợp không gian chật hẹp, loại bỏ rủi ro cháy nổ do dùng nguồn nhiệt, và dễ kiểm soát chất lượng tại công trường.
Đầu cáp co nhiệt dòng MHI/MHO 24kV sử dụng ống co nhiệt được gia nhiệt để co lại bao quanh cáp. Cấu trúc sau khi co nhiệt rất chắc chắn và ôm sát, nhưng yêu cầu kỹ sư kiểm soát nhiệt độ cẩn thận trong quá trình thi công. Dòng này phù hợp với các kỹ thuật viên đã quen thao tác với thiết bị gia nhiệt và môi trường thi công có kiểm soát.
Phân loại theo môi trường lắp đặt

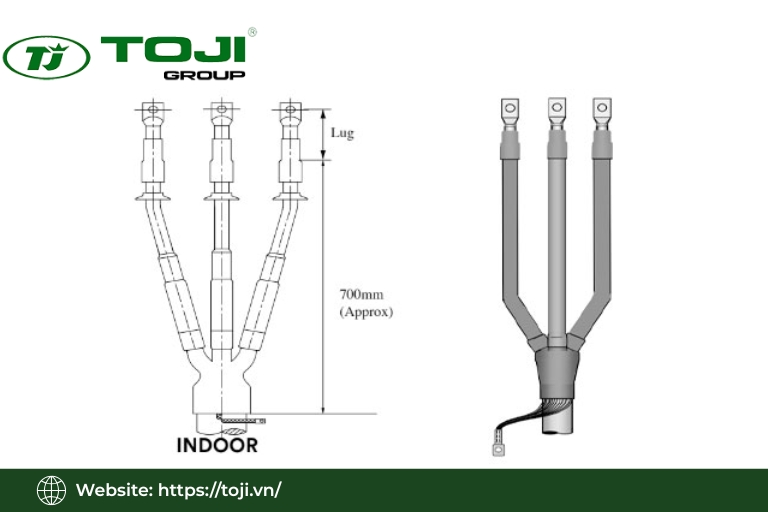

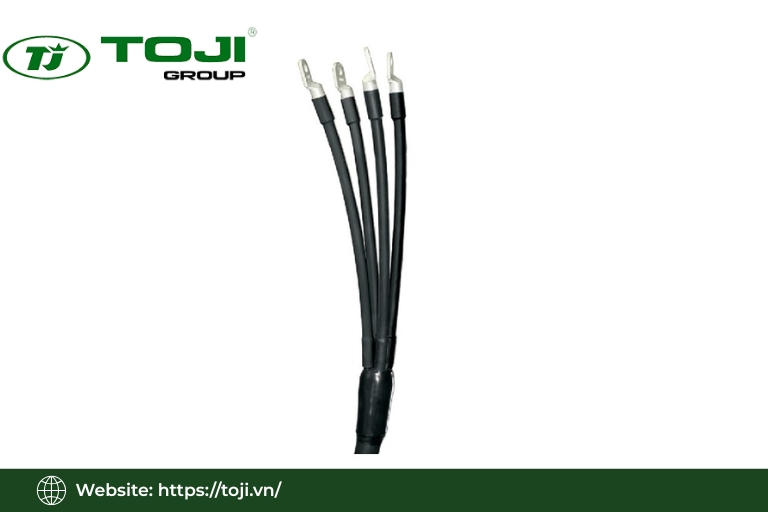

Đầu cáp trong nhà không có tán như QTIII 7600-T-3W được thiết kế cho khu vực có mái che, đáp ứng tiêu chuẩn IEEE 48 cấp 1, phù hợp môi trường ổn định và được bảo vệ khỏi mưa và tia tử ngoại trực tiếp.

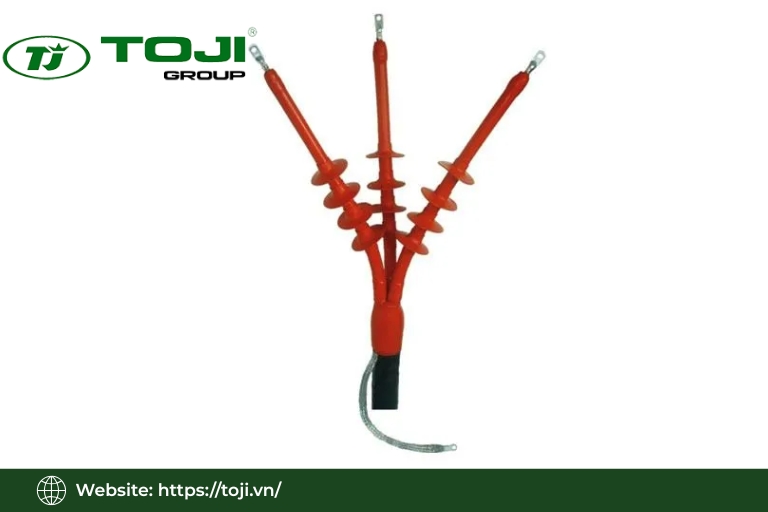

Đầu cáp ngoài trời có tán hoặc dòng QT-II 5630K Series được trang bị cấu trúc tán để tăng chiều dài rò bề mặt, ngăn phóng điện trong điều kiện mưa hoặc ẩm cao. Đây là lựa chọn bắt buộc khi đầu cáp lắp đặt ngoài môi trường tự nhiên.
Đầu cáp kiểu khớp nối elbow 24kV là loại đầu nối tách rời, dùng để đấu cáp vào tủ RMU hoặc bushing máy biến áp. Mỗi hệ thống 3 pha sẽ dùng bộ 3 elbow, phù hợp cho các dự án yêu cầu không gian gọn, dễ tháo lắp và bảo trì nhanh.
Ưu điểm kỹ thuật của đầu cáp 3 pha 3M
Kỹ sư và nhà thầu thường ưu tiên đầu cáp 3 pha 3M trong bản vẽ thiết kế không chỉ vì thương hiệu, mà vì các ưu điểm kỹ thuật cụ thể được kiểm chứng qua tiêu chuẩn quốc tế và thực tế vận hành. Những ưu điểm này bao gồm khả năng cách điện cao, chống phóng điện bề mặt, chống tia tử ngoại, chống ẩm và tuổi thọ dài, tạo nền tảng cho quyết định thương mại trong các dự án trung thế quan trọng.
Khả năng cách điện và ổn định điện trường
Vật liệu hằng số điện môi cao trong đầu cáp QTIII tái phân bố điện trường tại điểm kết cuối, làm giảm gradient điện trường cục bộ và hạn chế phóng điện dù hệ thống đang chịu tải hoặc quá tải. Cấu trúc hình học tối ưu của các lớp vật liệu phối hợp nhau duy trì điện trường ổn định theo thời gian.
Vật liệu silicone và EPDM có độ bền điện môi cao, giúp đầu cáp giữ khả năng cách điện kể cả khi bề mặt bị nhiễm bẩn nhẹ hoặc chịu tác động môi trường. Đây là lợi thế đáng kể trong điều kiện vận hành thực tế tại Việt Nam, nơi độ ẩm cao và biến động nhiệt độ lớn theo mùa.
Khả năng chống tia tử ngoại, chống ẩm và bền môi trường
Đầu cáp ngoài trời và elbow 3M sử dụng vỏ EPDM hoặc silicone chuyên dụng có khả năng chịu tia tử ngoại, ozone và điều kiện khí hậu nhiệt đới của Việt Nam. Vật liệu này chống lão hoá bề mặt, ngăn nứt rạn gây suy giảm điện môi sau nhiều năm phơi nắng và mưa.
Thiết kế co nguội của dòng QTII giúp ống silicone ôm khít cáp dưới lực đàn hồi liên tục, tạo độ kín nước ổn định hơn các giải pháp băng quấn thông thường. Kết hợp với băng mastic và lò xo ép màn chắn, bộ kit ngăn ẩm xâm nhập vào vùng kết cuối, bảo vệ cáp và thiết bị trong điều kiện cáp ngầm chịu tác động nước ngầm hoặc mưa ngập.
Tuổi thọ dài và độ tin cậy vận hành
Đầu cáp 3M được thiết kế theo tiêu chuẩn quốc tế IEC và IEEE 48, trải qua kiểm thử điện áp chịu đựng, thử nghiệm môi trường và thử nghiệm tuổi thọ. Điều này mang lại sự đảm bảo kỹ thuật cho kỹ sư khi lựa chọn, đặc biệt trong các dự án quan trọng như trạm biến áp lưới quốc gia hoặc khu công nghiệp quy mô lớn.
Hệ thống cáp trung thế sử dụng đầu cáp 3 pha 3M chính hãng và thi công đúng quy trình sẽ giảm đáng kể sự cố tại điểm kết cuối, từ đó giảm chi phí bảo trì định kỳ và số lần cắt điện sửa chữa, mang lại lợi ích kinh tế dài hạn cho chủ đầu tư.
Hướng dẫn lựa chọn đầu cáp 3 pha 3M cho dự án
Quy trình lựa chọn đầu cáp 3 pha 3M bắt đầu bằng việc đọc bản vẽ thiết kế để xác định đúng các thông số kỹ thuật cần thiết. Kỹ sư cần xác định cấp điện áp, loại cách điện cáp, cấu trúc màn chắn, tiết diện cáp và môi trường lắp đặt trước khi tra mã hàng. Bỏ qua bất kỳ thông số nào trong số này đều có thể dẫn đến lựa chọn không tương thích, gây rủi ro kỹ thuật trong vận hành.
Xác định cấp điện áp và kết cấu cáp trung thế
Bước đầu tiên là xác định điện áp làm việc của lưới, thường là 12kV, 24kV hoặc 36kV, dựa trên bản vẽ hệ thống điện hoặc catalogue cáp. Từ đó, kỹ sư khoanh vùng nhóm đầu cáp phù hợp: QTII-4S-31 cho cáp 12kV, QTII-4S-32 cho cáp 24kV. Điện áp định mức của đầu cáp chọn phải lớn hơn hoặc bằng điện áp làm việc thực tế của cáp.
Kỹ sư cũng cần xác định loại cách điện cáp (XLPE, EPR hoặc PVC) và cấu trúc màn chắn (băng đồng, dây đồng, có hoặc không có giáp thép). Đầu cáp 3M có hướng dẫn lắp đặt và lựa chọn khác nhau cho từng cấu trúc, một số dòng được thiết kế riêng cho tape shield, wire shield hoặc UniShield. Chọn sai cấu trúc màn chắn sẽ ảnh hưởng đến quy trình tiếp địa và độ kín của bộ kit.
Lựa chọn theo tiết diện cáp và đường kính cách điện
Sau khi xác định nhóm điện áp, kỹ sư tra bảng mã lựa chọn theo tiết diện thực tế. Ví dụ, dòng QTII-4S-32 Series có mã riêng từ QTII-4S-32-35 đến QTII-4S-32-630, tương ứng với các tiết diện cáp 3 lõi từ 35mm2 đến 630mm2. Mỗi mã được thiết kế cho khoảng đường kính ngoài cách điện (OD) cụ thể.
Kỹ sư cần đo hoặc tra cứu đường kính ngoài cách điện thực tế của cáp trước khi đặt hàng. Nếu chọn mã không khớp với OD thực tế, ống co nguội sẽ không ôm khít cáp, dẫn đến giảm khả năng làm kín và cách điện. Đây là lỗi thường gặp khi phòng mua hàng đặt hàng thiếu thông tin kỹ thuật đầy đủ.
Lựa chọn theo môi trường lắp đặt và tiêu chuẩn
Kỹ sư cần phân biệt rõ môi trường lắp đặt: đầu cáp trong nhà không có tán dùng khi điểm kết cuối nằm trong tủ hoặc phòng điện có mái che; đầu cáp ngoài trời có tán hoặc elbow dùng khi lắp ngoài trời hoặc trong tủ RMU không kín hoàn toàn. Cần kiểm tra thêm cấp bảo vệ IP của tủ và RMU để bảo đảm phối hợp giữa đầu cáp và thiết bị.
Với các dự án nhà máy, khu công nghiệp hoặc trạm biến áp lưới quốc gia, yêu cầu tiêu chuẩn IEC và IEEE của đầu cáp cần được kiểm tra kỹ. Ưu tiên các dòng 3M có chứng nhận IEEE 48 cấp 1 hoặc tương đương IEC, bảo đảm sản phẩm đã qua kiểm thử điện áp và môi trường theo quy định quốc tế.
Thông số kỹ thuật chính của đầu cáp 3 pha 3M
Để phòng kỹ thuật và phòng mua hàng có cùng tiêu chí đánh giá, kỹ sư cần nắm các nhóm thông số quan trọng nhất khi lựa chọn đầu cáp 3 pha 3M. Việc hiểu đúng các thông số giúp tránh lựa chọn dựa thuần túy vào giá mà bỏ qua tính phù hợp kỹ thuật, đồng thời tạo nền tảng để so sánh khách quan với các thương hiệu khác trên thị trường.
Dải tiết diện, điện áp định mức và tiêu chuẩn IEC/IEEE
Dòng QTII-4S-32 hỗ trợ cáp 3 lõi 24kV với tiết diện từ 25mm2 đến 630mm2, mỗi tiết diện có mã sản phẩm riêng với khoảng OD tương ứng. Điện áp định mức của bộ đầu cáp luôn phải lớn hơn hoặc bằng điện áp làm việc của cáp để bảo đảm biên độ an toàn điện môi.
Nhiều dòng đầu cáp 3M trung thế đạt chuẩn IEEE 48 cấp 1 cho ứng dụng trong nhà, xác nhận sản phẩm đã vượt qua thử nghiệm điện áp chịu đựng và thử nghiệm môi trường theo yêu cầu tiêu chuẩn này. Đây là chỉ dấu kỹ thuật quan trọng giúp kỹ sư đánh giá độ tin cậy sản phẩm trước khi đưa vào bản vẽ thiết kế.
Nhiệt độ làm việc, vật liệu chế tạo và phụ kiện đi kèm
Đầu cáp dòng QTII Series tương thích với nhiệt độ làm việc liên tục 90°C và nhiệt độ quá tải 130°C, phù hợp với thông số nhiệt của cáp trung thế XLPE và EPR. Điều này bảo đảm đầu cáp phối hợp cách nhiệt với cáp trong toàn bộ vòng đời vận hành, không xảy ra suy giảm điện môi do chênh lệch khả năng chịu nhiệt giữa cáp và đầu cáp.
Các vật liệu chính trong bộ kit bao gồm silicone rubber làm ống đầu cáp, vật liệu hằng số điện môi cao điều chỉnh điện trường, EPDM cho các dòng ngoài trời và elbow, băng mastic làm kín mối nối, băng vinyl bảo vệ cơ học, lò xo ép màn chắn bảo đảm tiếp địa, và dây đồng bện nối đất an toàn. Toàn bộ phụ kiện này được đóng gói trong 1 bộ kit hoàn chỉnh theo hướng dẫn lắp đặt của 3M, giúp kỹ thuật viên thi công không bỏ sót bất kỳ bước nào.
Ứng dụng đầu cáp 3 pha 3M trong công trình
Đầu cáp 3 pha 3M xuất hiện trong hầu hết các hạng mục công trình điện có cáp ngầm trung thế. Từ trạm biến áp phân phối, khu công nghiệp, tòa nhà cao tầng đến hệ thống điện năng lượng tái tạo, mỗi ứng dụng đặt ra yêu cầu kỹ thuật riêng mà kỹ sư cần cân nhắc khi chọn loại đầu cáp phù hợp.
Ứng dụng trong trạm biến áp, RMU và lưới phân phối
Đầu cáp 3 pha 3M dòng QTII/QTIII và elbow được sử dụng rộng rãi để kết cuối cáp trung thế vào tủ RMU của ABB, Schneider, Siemens hoặc vào đầu cao áp máy biến áp phân phối. Đây là điểm giao giữa cáp ngầm và thiết bị, nơi tiêu chuẩn kỹ thuật của đầu cáp ảnh hưởng trực tiếp đến độ an toàn vận hành toàn trạm.
Trong lưới phân phối 22/24kV của các công ty điện lực, cáp ngầm cấp điện cho khu đô thị và khu công nghiệp cần đầu cáp tin cậy tại các điểm chuyển tuyến và hộp nối. Đầu cáp 3M đóng vai trò quan trọng tại những vị trí này, nơi yêu cầu tuổi thọ dài và ít phải bảo trì.
Ứng dụng trong nhà máy, khu công nghiệp và tòa nhà
Nhà máy sản xuất, khu công nghiệp và tòa nhà cao tầng có trạm biến áp riêng đều sử dụng đầu cáp 3 pha 3M để kết cuối cáp trung thế cấp nguồn. Môi trường này đòi hỏi vận hành liên tục, ít sự cố, nên tiêu chuẩn kỹ thuật và độ tin cậy của đầu cáp là tiêu chí hàng đầu.
Trong các dự án này, CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI có thể cung cấp đồng bộ đầu cáp 3M cùng với cáp trung thế, tủ RMU, tủ phân phối và thiết bị đóng cắt. Giải pháp đồng bộ tạo lợi thế về tương thích kỹ thuật, đơn giản hoá quy trình bảo hành và giảm rủi ro xung đột thông số giữa các thiết bị từ nhiều nhà cung cấp khác nhau.
Ứng dụng trong điện năng lượng tái tạo và dự án đặc thù
Hệ thống điện mặt trời và điện gió sử dụng cáp trung thế nối từ inverter hoặc trạm thu gom đến máy biến áp và lưới điện. Đầu cáp 3 pha 3M tại các điểm kết cuối này phải chịu điều kiện môi trường khắc nghiệt hơn: tia tử ngoại mạnh, biên độ nhiệt độ lớn theo ngày, độ ẩm cao hoặc muối biển với dự án điện gió ngoài khơi. Dòng đầu cáp elbow và ngoài trời của 3M với vật liệu EPDM đáp ứng tốt các yêu cầu này.
Với các dự án đặc thù như cảng biển, khu công nghiệp hoá chất hoặc khu vực miền núi ẩm ướt, việc sử dụng đầu cáp 3M có tiêu chuẩn quốc tế và vật liệu bền môi trường giúp giảm tần suất sự cố, kéo dài chu kỳ bảo trì và giảm chi phí thay thế trong dài hạn.
Quy trình lắp đặt đầu cáp 3 pha 3M
Ngoài việc chọn đúng sản phẩm, thi công đúng quy trình mới là yếu tố quyết định để đầu cáp 3 pha 3M phát huy đầy đủ tính năng kỹ thuật. Hướng dẫn lắp đặt của 3M quy định rõ từng bước xử lý cáp, căn chỉnh kích thước, quấn băng làm kín và kéo ống co nguội. Kỹ sư cần đọc kỹ hướng dẫn kèm theo bộ kit trước khi bắt đầu thi công.
Chuẩn bị cáp và xử lý màn chắn trước lắp đặt
Bước chuẩn bị bắt đầu bằng việc đo và cắt cáp theo chiều dài được quy định trong hướng dẫn, sau đó tuốt vỏ ngoài theo kích thước chính xác. Nếu cáp có giáp thép, kỹ sư băng kín cạnh sắc giáp bằng ít nhất 2 lớp băng PVC trước khi tiến hành các bước tiếp theo, tránh gây rách ống silicone trong quá trình luồn. Tiếp theo, bộc lộ màn chắn đồng và lớp cách điện theo kích thước loại J/K/L/M của ống đầu cáp QTII tương ứng.
Xử lý tiếp địa đúng cách là bước kỹ thuật quan trọng không được bỏ qua. Kỹ sư quấn băng mastic quanh vỏ cáp, kéo giãn và làm phẳng dây đồng bện tiếp địa, sau đó dùng lò xo ép siết chặt dây tiếp địa vào màn chắn và giáp thép, cố định bằng băng vinyl. Bước này bảo đảm tiếp địa an toàn và tránh trượt khi kéo ống đầu cáp.
Các bước lắp đặt co nguội QTII/QTIII 3 pha
Kỹ sư đánh dấu vị trí lắp đặt ống QTII cách mép lớp bán dẫn theo khoảng cách quy định, luồn ống QTII qua cáp trước khi ép cốt (lug) đầu cáp nếu đầu lug có kích thước lớn. Bôi 1 lớp mỡ silicone mỏng tại mép bán dẫn để đẩy không khí và giảm lực ma sát khi co ống. Sau đó, kéo dây rút đồng thời xoay ống ngược chiều kim đồng hồ để ống silicone co đều và ôm sát cáp.
Sau khi ống QTII co hoàn toàn, kỹ sư dùng băng silicone làm kín vùng tiếp giáp giữa đầu cáp và đuôi lug, kiểm tra lại toàn bộ mối nối về độ kín nước và khoảng cách điện môi giữa các pha. Cuối cùng, nối dây tiếp địa vào hệ thống đất của trạm hoặc tủ, bảo đảm điện trở tiếp địa đạt yêu cầu.
Lỗi thường gặp và lưu ý an toàn khi thi công
Các lỗi phổ biến nhất khi lắp đặt đầu cáp 3 pha 3M bao gồm: cắt sai chiều dài vỏ cáp hoặc lớp bán dẫn, quấn băng mastic vượt quá giới hạn sang vùng bán dẫn gây tập trung điện trường, không ép đủ lực lò xo tiếp địa dẫn đến tiếp địa không liên tục, kéo dây rút không đều khiến ống co lệch và không ôm khít cáp, và không xử lý lớp oxit nhôm trên dây nhôm trước khi ép lug gây tăng điện trở tiếp xúc.
Về an toàn, kỹ sư chỉ thi công khi hệ thống đã hoàn toàn cắt điện, thực hiện đầy đủ quy trình khoá và treo biển cảnh báo. Sử dụng dụng cụ cách điện phù hợp cấp điện áp và kiểm tra lại điện áp bằng bút thử trước khi thao tác trực tiếp. Khuyến nghị kỹ thuật viên tham khảo hướng dẫn lắp đặt chính hãng 3M kèm theo bộ kit hoặc liên hệ đội kỹ thuật của CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI để được hỗ trợ trước khi thi công lần đầu.
So sánh đầu cáp 3 pha 3M với các thương hiệu khác
Khi ra quyết định lựa chọn đầu cáp cho dự án, kỹ sư thường đặt câu hỏi về sự khác biệt giữa 3M và các thương hiệu khác trên thị trường. So sánh cần tập trung vào công nghệ, tiêu chuẩn kỹ thuật, tuổi thọ vận hành và phạm vi ứng dụng, chứ không chỉ dừng lại ở giá mua ban đầu.
Ưu thế công nghệ co nguội 3M
Công nghệ co nguội của 3M sử dụng ống silicone được căng sẵn trên lõi nhựa xoắn, co lại bằng lực đàn hồi tự nhiên khi kéo dây rút. Không cần nguồn nhiệt, không cần dụng cụ gia nhiệt chuyên dụng, thi công nhanh hơn và đặc biệt an toàn trong môi trường có nguy cơ cháy nổ như trạm điện trong khu công nghiệp hoá chất hoặc không gian kín. Một số thương hiệu khác vẫn chủ yếu cung cấp dòng co nhiệt, đòi hỏi kỹ thuật thi công cao hơn.
Công nghệ co nguội của 3M đã được phát triển, chuẩn hoá và thử nghiệm trên dải điện áp rộng từ 5kV đến 35kV, thậm chí cao hơn ở một số dòng, tạo lợi thế về độ chín muồi công nghệ và dữ liệu thực địa so với các thương hiệu mới hơn hoặc ít phổ biến hơn tại Việt Nam.
Tiêu chuẩn, tuổi thọ và phạm vi ứng dụng
Đầu cáp 3 pha 3M được thiết kế theo tiêu chuẩn IEC và IEEE 48, với dữ liệu thử nghiệm môi trường và tuổi thọ minh bạch. Phạm vi ứng dụng bao trùm từ lắp đặt trong nhà đến ngoài trời, từ lưới phân phối đến nhà máy và điện năng lượng tái tạo, giúp kỹ sư sử dụng 1 thương hiệu thống nhất cho toàn bộ dự án.
Một số thương hiệu cạnh tranh có thể có giá thấp hơn, nhưng thiếu chứng nhận quốc tế hoặc dữ liệu thử nghiệm tuổi thọ dài hạn. Trong các dự án quan trọng như trạm biến áp lưới quốc gia hoặc nhà máy sản xuất liên tục, rủi ro sự cố tại đầu cáp có chi phí khắc phục cao hơn nhiều so với khoản tiết kiệm từ giá mua ban đầu.
Lý do kỹ sư ưu tiên đầu cáp 3 pha 3M
Kỹ sư điện và nhà thầu M&E ưu tiên đầu cáp 3 pha 3M vì nhiều lý do kỹ thuật và thương mại. Công nghệ co nguội tiên tiến giúp thi công nhanh, ít phụ thuộc tay nghề. Tiêu chuẩn IEC/IEEE rõ ràng tạo căn cứ để đưa vào bản vẽ thiết kế và hồ sơ dự thầu. Dải sản phẩm rộng từ 12kV đến 36kV, nhiều tiết diện, đáp ứng hầu hết kịch bản dự án. Mạng lưới đại lý chính hãng như TOJI bảo đảm cung ứng đúng hàng, đúng tiến độ và có hỗ trợ kỹ thuật sau bán hàng.
Lựa chọn đầu cáp 3 pha 3M không chỉ là lựa chọn 1 sản phẩm đơn lẻ mà là lựa chọn 1 hệ sinh thái giải pháp cáp trung thế được kiểm chứng, bao gồm đầu cáp, đầu nối, hộp nối và phụ kiện đồng bộ. Điều này giúp kỹ sư và chủ đầu tư yên tâm về độ tin cậy và tuổi thọ dài hạn của hệ thống.
Kết luận
Đầu cáp 3 pha 3M là giải pháp đấu nối trung thế đáng tin cậy, đáp ứng các tiêu chuẩn quốc tế về cách điện, độ bền và an toàn vận hành, phù hợp cho trạm biến áp, nhà máy, khu công nghiệp và các dự án năng lượng. TOJI cung cấp đầy đủ các dòng đầu cáp 3 pha 3M chính hãng, kèm tư vấn lựa chọn model, hỗ trợ kỹ thuật, CO/CQ và báo giá nhanh, giúp khách hàng lựa chọn đúng sản phẩm cho từng yêu cầu công trình.
