Hộp nối cáp ngầm trung thế 3M là phụ kiện then chốt bảo đảm độ tin cậy và an toàn cho các tuyến cáp 12kV, 24kV và 35kV. Bài viết từ CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI giúp kỹ sư và chủ đầu tư hiểu rõ nguyên lý hoạt động, công nghệ Scotchcast/Resin và Cold Shrink, cách phân loại theo điện áp và tiết diện, đồng thời so sánh với Raychem, Cellpack, Nexans để chọn đúng model cho từng dự án.

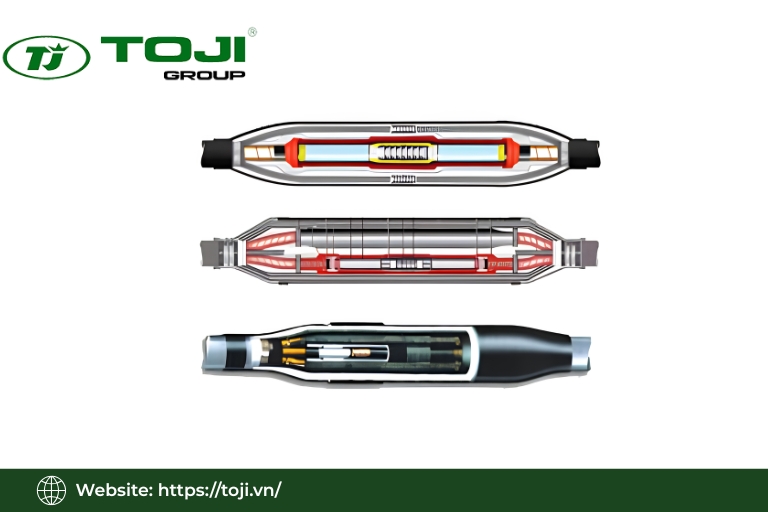

Tổng quan hộp nối cáp ngầm trung thế 3M trong lưới 12kV, 24kV, 35kV
Hộp nối cáp ngầm trung thế 3M là phụ kiện chuyên dụng dùng để nối các đoạn cáp điện trung thế lại với nhau, bảo đảm liên kết điện và cơ học bền chặt trong suốt vòng đời vận hành. Đây không phải là giải pháp nối cáp thủ công thông thường, mà là bộ phụ kiện được thiết kế kỹ thuật cao, tương thích với từng cấp điện áp cụ thể để đáp ứng yêu cầu nghiêm ngặt về cách điện và kiểm soát điện trường trên lưới trung thế.
Khái niệm và vai trò hộp nối cáp ngầm trung thế 3M
Hộp nối cáp ngầm là bộ phụ kiện tái lập mối nối điện và cơ học giữa 2 đầu cáp bị cắt rời, đồng thời phục hồi hoàn toàn lớp cách điện, lớp màn chắn kim loại và khả năng chống ẩm của điểm nối về mức tương đương cáp nguyên bản.
Hộp nối cáp ngầm trung thế 3M được thiết kế riêng biệt cho từng cấp điện áp 12kV, 24kV và 35kV, bởi mỗi cấp điện áp yêu cầu độ dày cách điện, cấu trúc kiểm soát điện trường và thông số vật liệu khác nhau.
Phụ kiện này quyết định độ tin cậy của toàn tuyến cáp. Nếu mối nối không đạt chuẩn, điểm nối sẽ trở thành vị trí tập trung điện trường, dễ dẫn tới phóng điện cục bộ, chập cháy hoặc gián đoạn cung cấp điện cho cả tuyến.
Xem thêm:
Tổng quan hộp nối cáp ngầm trung thế 3M trong lưới 12kV, 24kV, 35kV
Các thành phần chính trong tuyến cáp ngầm trung thế và vị trí hộp nối
Tuyến cáp ngầm trung thế hoàn chỉnh gồm cáp XLPE/EPR, hộp nối mối (ở vị trí giữa 2 đoạn cáp), đầu cáp cuối tuyến và các thiết bị đóng cắt như RMU, recloser.
Hộp nối đứng giữa 2 đoạn cáp và đảm nhận vai trò tái lập các lớp cấu trúc cáp bị gián đoạn tại điểm nối, bao gồm lớp cách điện, lớp bán dẫn và màn chắn kim loại.
Tổng quan các dòng sản phẩm 3M cho cáp ngầm trung thế
3M cung cấp 2 nhóm công nghệ chính cho thị trường Việt Nam: hộp nối đổ nhựa Scotchcast Resin (dòng VN-5B cho 24kV và VN-6B cho 36kV) và phụ kiện co nguội Cold Shrink cho cáp trung thế.
Cả 2 nhóm công nghệ đều đáp ứng yêu cầu về cách điện, chống ẩm, chịu lực cơ học và chống ăn mòn, phù hợp với cáp có màn chắn kim loại theo tiêu chuẩn IEC phổ biến tại các dự án lưới điện Việt Nam.
Nguyên lý hoạt động của hộp nối cáp ngầm trung thế 3M
Mối nối cáp trung thế không chỉ đơn thuần là nối 2 ruột dẫn điện với nhau. Điểm nối phải tái lập đầy đủ cấu trúc cách điện và duy trì phân bố điện trường đều xuyên suốt vùng mối nối, như thể đoạn cáp không hề bị cắt. Kỹ sư cần hiểu rõ từng lớp vật liệu và vai trò kỹ thuật của chúng để lựa chọn đúng công nghệ Resin hay Cold Shrink cho từng tình huống.
Nối điện ruột cáp và tái lập lớp cách điện
Ruột cáp bằng đồng hoặc nhôm được nối qua connector ép hoặc connector bắt vít, bảo đảm tiếp xúc điện tốt và giảm thiểu điện trở tại điểm nối.
Sau khi nối ruột, toàn bộ vùng mối nối được bao bọc bởi vật liệu cách điện, có thể là nhựa Scotchcast Resin đông cứng hoặc ống cao su Cold Shrink, để phục hồi độ cách điện tương đương cáp gốc.
Xử lý màn chắn kim loại và kiểm soát điện trường
Màn chắn kim loại của cáp phải được nối liên tục qua băng đồng hoặc phụ kiện tiếp địa chuyên dụng, bảo đảm đường dẫn đất liên mạch trên suốt chiều dài tuyến cáp.
Vùng chuyển tiếp từ màn chắn kim loại sang lớp cách điện là điểm tập trung điện trường nguy hiểm nhất. Hộp nối 3M được thiết kế với hình dạng và vật liệu kiểm soát điện trường phù hợp để phân bố đều điện trường, ngăn ngừa phóng điện cục bộ và quá nhiệt dài hạn.
Đảm bảo độ kín nước và chống ẩm trong mối nối
Lưới cáp ngầm tiếp xúc thường xuyên với nước mặt đất và độ ẩm cao, đặc biệt ở vùng ven biển, khu vực ngập lụt hoặc tuyến cáp chôn trực tiếp dưới đất.
Nếu nước hoặc hơi ẩm thâm nhập vào vùng mối nối, điện trở cách điện sẽ giảm nhanh và dẫn tới sự cố điện theo thời gian. Vì vậy, cả công nghệ Resin lẫn Cold Shrink của 3M đều phải tạo lớp niêm kín hoàn toàn quanh vùng nối trước khi đưa vào vận hành.
Cấu tạo và công nghệ Scotchcast/Resin trong hộp nối 3M
Hộp nối đổ nhựa Resin 3M gồm khuôn chứa mối nối, connector nối ruột cáp, băng keo cách điện 3M, nhựa 2 thành phần Scotchcast và các phụ kiện niêm kín. Toàn bộ quy trình được thực hiện tại chỗ, không cần thiết bị chuyên biệt, phù hợp với điều kiện thi công thực địa đa dạng. Công nghệ Scotchcast Resin tạo ra khối bảo vệ rắn, bao bọc hoàn toàn mối nối và bảo đảm cách điện, chống ẩm, chịu lực cơ học trong suốt vòng đời dài hạn.
Thành phần bộ hộp nối Scotchcast Resin 3M (VN-5B, VN-6B)
Khuôn nhựa được chọn theo tiết diện cáp cần nối, tạo không gian đúng kích thước để nhựa lấp đầy và đông cứng đều quanh mối nối.
Băng keo 3M được quấn quanh vùng nối trước khi đổ nhựa, đóng vai trò lớp cách điện sơ bộ và giúp nhựa Resin bám tốt vào bề mặt cáp.
Nhựa 2 thành phần Scotchcast gồm nhựa epoxy và chất đóng rắn (hardener), được trộn theo tỷ lệ quy định ngay trước khi đổ vào khuôn.
Phụ kiện niêm kín và gioăng kín (gasket) bịt chặt các khe hở ở đáy và nắp khuôn, ngăn nhựa lỏng chảy ra ngoài trong quá trình đông cứng.
Quy trình tạo mối nối bằng Scotchcast Resin
Bước 1 – Chuẩn bị: kỹ thuật viên làm sạch bề mặt cáp, lắp connector nối ruột, quấn băng keo cách điện và lắp khuôn vào đúng vị trí.
Bước 2 – Trộn nhựa: hòa tan nhựa epoxy và hardener theo tỷ lệ được in trên bao bì, sau đó để hỗn hợp nghỉ khoảng 1-2 phút để khí bọt thoát ra.
Bước 3 – Đổ nhựa: rót nhựa từ từ vào khuôn, bảo đảm nhựa lấp đầy toàn bộ không gian bên trong mà không để lại khoảng trống.
Bước 4 – Đông cứng: để mối nối nghỉ trong điều kiện nhiệt độ môi trường ổn định (thường 5-30°C) trong khoảng 24 giờ để nhựa đông cứng hoàn toàn trước khi cấp điện.
Bước 5 – Hoàn thiện: tháo khuôn sau khi nhựa đông, kiểm tra bề mặt mối nối không có vết nứt, lỗ rỗng hoặc mép sắc, xử lý nếu cần trước khi chôn cáp.
Ưu điểm kỹ thuật của Scotchcast Resin 3M
Nhựa Resin đông cứng tạo lớp cách điện liên tục, không có khe hở để điện thoát ra ngoài hoặc để phóng điện cục bộ xảy ra bên trong mối nối.
Lớp Resin cứng sau khi đông là rắn hoàn toàn, kín nước tuyệt đối, ngăn chặn nước mặt đất và hơi ẩm thâm nhập qua bất kỳ đường nào.
Vật liệu nhựa epoxy có khả năng chịu lực nén và lực kéo tốt, không bị nứt vỡ khi cáp co dãn theo biến động nhiệt độ trong quá trình vận hành dài hạn.
Nhựa Scotchcast không bị ăn mòn bởi môi trường đất ẩm, axit yếu hoặc kiềm nhẹ thường gặp trong đất trồng trọt và nền đô thị, bảo đảm tuổi thọ mối nối theo thời gian dự án.
Quy trình thi công đơn giản, chỉ cần trộn và đổ, không đòi hỏi thiết bị gia nhiệt hay chuyên môn đặc biệt, giúp nhà thầu rút ngắn thời gian đào tạo nhân lực thi công.
Lưu ý khi sử dụng hộp Resin trên lưới 12kV/24kV/35kV
Nhiệt độ môi trường khi thi công phải nằm trong khoảng 5-30°C. Nếu trời quá lạnh, nhựa đông cứng chậm và không đều; nếu trời quá nóng, thời gian làm việc (pot life) rút ngắn, kỹ thuật viên không kịp đổ nhựa đúng kỹ thuật.
Tỷ lệ trộn nhựa và hardener phải chính xác theo hướng dẫn của 3M. Sai lệch tỷ lệ dẫn tới nhựa không đông hoàn toàn, giảm độ bền cơ học và cách điện của mối nối.
Thời gian chờ 24 giờ trước khi cấp điện là bắt buộc, không thể rút ngắn. Đây là điểm hạn chế chính so với Cold Shrink trong các công trình khẩn cấp.
Công nghệ Cold Shrink của 3M cho hộp nối cáp ngầm trung thế
Cold Shrink là công nghệ dùng ống cao su đàn hồi được tiền mở rộng trên lõi hỗ trợ. Khi lõi được rút ra, ống co lại và ôm chặt cáp nhờ lực đàn hồi nội tại, không cần nhiệt hay hóa chất. Công nghệ này cho phép thi công nhanh hơn nhiều so với Resin và ít phụ thuộc vào điều kiện nhiệt độ môi trường, nhưng yêu cầu kích thước cáp phải nằm đúng trong dải tương thích của ống.
Nguyên lý nén ép liên tục của Cold Shrink
Ống Cold Shrink được làm từ cao su EPDM hoặc silicone, được gia nhiệt trong sản xuất để mở rộng đường kính rồi trượt lên lõi hỗ trợ bằng nhựa cứng.
Khi kỹ thuật viên kéo dần lõi hỗ trợ ra, ống co trở về kích thước ban đầu và ôm sát cáp với lực ép liên tục.
Lực co không giảm theo thời gian vì bản chất vật liệu cao su duy trì sức căng đàn hồi lâu dài, tạo niêm kín kín khí và kín nước ổn định cho toàn vòng đời vận hành.
Cấu tạo ống Cold Shrink và lớp cách điện
Ống chính được làm từ cao su EPDM hoặc silicone với tỷ lệ co khoảng 3:1, nghĩa là ống co từ đường kính ban đầu xuống còn khoảng 1/3 để ôm sát cáp.
Bên trong ống là lớp vật liệu cách điện không dẫn điện, tiếp xúc trực tiếp với bề mặt cáp và mối nối để phục hồi lớp cách điện tại điểm nối.
Lõi hỗ trợ thường làm từ nhựa PVC hoặc vật liệu tổng hợp, được thiết kế dạng xoắn để kỹ thuật viên kéo ra từng đoạn một trong quá trình lắp.
Ưu điểm và hạn chế của Cold Shrink so với Resin
Ưu điểm lớn nhất của Cold Shrink là tốc độ thi công: kỹ thuật viên có thể hoàn thành mối nối trong 30-60 phút và cấp điện ngay sau khi kiểm tra, thay vì chờ 24 giờ như Resin.
Cold Shrink không cần trộn hóa chất, không bị ảnh hưởng bởi nhiệt độ môi trường khi thi công, phù hợp với điều kiện ngoài trời hoặc vùng ẩm ướt nơi Resin khó đông cứng đúng cách.
Hạn chế của Cold Shrink là giá thành thường cao hơn Resin, nguồn hàng tại thị trường Việt Nam ít phổ biến hơn, và ống chỉ tương thích với dải kích thước cáp nhất định. Nếu cáp quá lớn hoặc quá nhỏ so với dải tương thích, ống sẽ không ôm sát, dẫn tới niêm kín kém.
Tình huống áp dụng Cold Shrink trên lưới 12kV/24kV/35kV
Cold Shrink phù hợp nhất với các công trình khẩn cấp cần khôi phục cung cấp điện nhanh, nơi không thể chờ 24 giờ đông cứng của Resin.
Tuyến cáp trong môi trường liên tục ẩm ướt như vùng ven biển, khu vực ngập lụt mùa mưa hoặc cáp đặt trong rãnh có nước ngầm cũng là ứng dụng lý tưởng cho Cold Shrink.
Khi kỹ sư giám sát cần kiểm tra chất lượng mối nối ngay sau thi công bằng mắt thường hoặc bằng thiết bị đo, Cold Shrink cho phép xác nhận độ ôm sát tức thì mà không cần chờ đợi.
Phân loại hộp nối cáp ngầm trung thế 3M theo cấp điện áp và tiết diện
Hộp nối cáp ngầm trung thế 3M được chia thành các nhóm chính theo cấp điện áp lưới, gồm 12kV, 24kV và 35kV/36kV. Mỗi nhóm điện áp lại có nhiều dòng con tương ứng với dải tiết diện cáp khác nhau. Kỹ sư nắm rõ phân loại này sẽ rút ngắn đáng kể thời gian tra cứu catalogue và tránh sai lầm chọn sản phẩm không tương thích.
Nhóm hộp nối 3M cho lưới 12kV
Nhóm 12kV bao gồm các bộ hộp nối Resin và Cold Shrink được thiết kế để vận hành an toàn ở cấp điện áp này, với yêu cầu cách điện thấp hơn so với 24kV và 35kV.
Tiết diện cáp áp dụng thường từ 50mm² tới 120mm², phù hợp với lưới phân phối địa phương, khu công nghiệp vừa nhỏ và các tuyến trục phân phối cấp thấp.
Nhóm hộp nối 3M cho lưới 24kV (VN-5B)
VN-5B là mã sản phẩm chính của dòng hộp nối Resin 3M cho cấp 24kV, được phân chia thành nhiều cấp tiết diện từ 50mm² tới 240mm² để bao phủ đa dạng thiết diện cáp phổ biến.
VN-5B tương thích với cáp XLPE và EPR 1 pha hoặc 3 pha có màn chắn kim loại, phù hợp với tiêu chuẩn thiết kế cáp ngầm lưới 22kV phổ biến tại Việt Nam.
Đây là dòng sản phẩm được sử dụng rộng rãi nhất trong phân khúc hộp nối cáp ngầm trung thế 3M tại thị trường Việt Nam hiện nay.
Nhóm hộp nối 3M cho lưới 35kV/36kV (VN-6B)
VN-6B là mã sản phẩm chính của dòng hộp nối Resin 3M cho cấp 36kV, dải tiết diện từ 70mm² tới 300mm², đáp ứng các tuyến truyền tải và phân phối điện áp cao.
Dòng VN-6B có cấu tạo tương tự VN-5B nhưng được thiết kế với độ dày cách điện và khả năng kiểm soát điện trường cao hơn, phù hợp với điện áp vận hành tối đa 36kV.
VN-6B được áp dụng phổ biến trong các dự án lưới 35kV truyền tải liên tỉnh, khu công nghiệp lớn và các công trình điện lực yêu cầu cấp điện áp cao.
Phân loại theo dải tiết diện cáp
Tiết diện 50-70mm² thích hợp cho các tuyến cáp phân phối nhỏ, nhánh cấp điện cho cụm dân cư hoặc nhà máy có công suất trung bình.
Tiết diện 120-240mm² phù hợp với tuyến cáp trục chính của lưới quận huyện, khu công nghiệp và trung tâm thương mại có công suất lớn hơn.
Tiết diện 300-500mm² dành cho các tuyến cáp có dòng điện tải cao, thường thấy trong lưới truyền tải cấp tỉnh, trạm biến áp lớn và công trình điện công nghiệp nặng.
Phân loại theo loại cáp XLPE/EPR, cấu trúc màn chắn và số pha
Cấu trúc cáp ảnh hưởng trực tiếp tới cách lựa chọn bộ hộp nối, vì mỗi loại cách điện, kiểu ruột dẫn và loại màn chắn yêu cầu xử lý kỹ thuật khác nhau tại vùng mối nối. Dù catalogue 3M ghi rõ hộp nối tương thích với các loại cáp trung áp có màn chắn kim loại, kỹ sư cần hiểu chi tiết từng trường hợp để tránh chọn sai cấu hình.
Hộp nối 3M cho cáp XLPE và EPR có màn chắn kim loại
XLPE (polyethylene liên kết chéo) là vật liệu cách điện chiếm ưu thế trên lưới trung thế Việt Nam, được ưa chuộng vì độ bền nhiệt tốt và tuổi thọ cao trong điều kiện vận hành dài hạn.
EPR (cao su ethylene propylene) là loại cách điện thay thế, ít phổ biến hơn XLPE tại Việt Nam nhưng vẫn hoàn toàn tương thích với các bộ hộp nối 3M hiện có.
Cả XLPE và EPR đều thường được bảo vệ bởi màn chắn kim loại dạng băng đồng, lá nhôm hoặc dây đồng, tất cả đều phải được xử lý và nối lại đúng kỹ thuật trong quá trình thi công mối nối.
Khác biệt khi nối cáp ruột đồng so với ruột nhôm
Cáp ruột đồng là lựa chọn tiêu chuẩn trên lưới trung thế 12kV, 24kV và 35kV tại Việt Nam. Đồng ít bị oxy hóa bề mặt và tạo tiếp xúc điện tốt hơn khi ép nối, không cần xử lý bổ sung trước khi lắp connector.
Cáp ruột nhôm hiếm gặp hơn ở lưới trung thế nhưng cần được xử lý bề mặt kỹ trước khi nối, vì lớp oxy nhôm hình thành nhanh sẽ làm tăng điện trở tiếp xúc. Connector sử dụng phải tương thích với nhôm để tránh ăn mòn điện hóa tại điểm nối theo thời gian.
Phân biệt hộp nối cho cáp 1 pha và 3 pha
Cáp 3 pha gồm 3 ruột pha riêng biệt là cấu hình tiêu chuẩn cho lưới truyền tải và phân phối trung thế, chiếm tuyệt đại đa số các dự án cáp ngầm trung thế tại Việt Nam.
Cáp 1 pha với 1 ruột pha thường gặp trong một số cấu hình đặc biệt hoặc tuyến nhánh cấp điện cho thiết bị đơn pha công suất lớn.
Khi chọn bộ hộp nối 3M, kỹ sư cần xác định rõ cấu hình 1 pha hay 3 pha để chọn đúng số lỗ connector trên khuôn, kích thước khuôn và số lượng bộ phụ kiện cần thiết cho từng mối nối.
Ảnh hưởng của cấu trúc màn chắn tới lựa chọn bộ hộp nối
Màn chắn lá đồng cần được nối liên tục bằng băng đồng cuốn quanh mối nối, đảm bảo đường đất liên mạch. Bộ hộp nối 3M cần có đủ phụ kiện tiếp địa cho kiểu màn chắn này.
Màn chắn dây đồng hoặc dạng lưới xử lý tương tự màn chắn lá, bằng cách tết dây và nối băng đồng, đảm bảo tổng trở đất thấp tại điểm nối.
Màn chắn lá nhôm hoặc composite đòi hỏi kỹ thuật viên chú ý đặc biệt hơn vì nhôm dễ bị oxy hóa tại mối nối, cần dùng connector và vật liệu tiếp xúc tương thích với nhôm để tránh ăn mòn điện hóa.
Hướng dẫn lựa chọn model hộp nối cáp ngầm trung thế 3M
Lựa chọn đúng model hộp nối cáp ngầm trung thế 3M là quy trình kỹ thuật cần được thực hiện bài bản: xác định điện áp lưới, tiết diện cáp, loại cách điện, cấu trúc màn chắn, rồi đối chiếu với bảng phân loại để xác định mã sản phẩm cuối cùng. Bỏ qua bước nào trong quy trình này đều có thể dẫn tới chọn nhầm model không tương thích, gây phóng điện hoặc gián đoạn điện trong quá trình vận hành.
Các bước xác định yêu cầu kỹ thuật trước khi chọn hộp nối 3M
Bước 1: Xác định cấp điện áp lưới cần nối từ sơ đồ lưới hoặc hồ sơ kỹ thuật dự án — 12kV, 24kV hay 35kV/36kV.
Bước 2: Xác định tiết diện cáp thực tế (50, 70, 120, 240mm² hoặc tiết diện khác) từ thông số kỹ thuật dự án hoặc đo trực tiếp trên cáp tại công trường.
Bước 3: Xác định số pha (1 pha hay 3 pha) và loại vật liệu cách điện (XLPE hay EPR) ghi trên nhãn cáp.
Bước 4: Xác định cấu trúc và vật liệu màn chắn kim loại (lá đồng, dây đồng, lá nhôm hoặc composite) để chọn phụ kiện tiếp địa đúng loại.
Bước 5: Xác định điều kiện lắp đặt — trong nhà, ngoài trời, trong ống bảo vệ hay chôn trực tiếp — để đánh giá yêu cầu chống ăn mòn và chống va đập bổ sung.
Tiêu chí chọn giữa Resin và Cold Shrink cho tuyến cáp trung thế
Kỹ sư nên chọn Resin khi dự án không có áp lực tiến độ khẩn cấp, nhiệt độ môi trường thi công ổn định trong khoảng 5-30°C, chi phí là yếu tố ưu tiên và nguồn hàng phụ kiện dễ tìm tại thị trường địa phương.
Cold Shrink nên được ưu tiên khi công trình yêu cầu khôi phục điện gấp, thi công trong điều kiện thời tiết ẩm ướt hoặc cần xác nhận chất lượng mối nối ngay sau khi hoàn thành mà không chờ đợi.
Ví dụ lựa chọn model cho tuyến 24kV 3Cx70mm² XLPE có màn chắn đồng
Kỹ sư xác định: lưới 24kV, cáp 3 pha, tiết diện 70mm², vật liệu cách điện XLPE, màn chắn lá hoặc dây đồng.
Tra bảng catalogue 3M: chọn dòng VN-5B, tìm cấp tiết diện bao gồm 70mm² trong dải tương thích của bộ.
Nếu công trình bình thường, chọn VN-5B Resin; nếu cần tiến độ khẩn cấp, chọn bộ Cold Shrink 24kV tương ứng với tiết diện 70mm².
Kiểm tra lại mã sản phẩm cuối cùng: xác nhận cấu hình 3 pha, loại màn chắn đồng, đủ phụ kiện tiếp địa trước khi đặt hàng.
Ví dụ lựa chọn model cho tuyến 35kV 3Cx240mm² XLPE ngoài trời
Kỹ sư xác định: lưới 35kV, cáp 3 pha, tiết diện 240mm², vật liệu cách điện XLPE, lắp đặt ngoài trời, yêu cầu chống ăn mòn cao.
Tra bảng catalogue 3M: chọn dòng VN-6B, tìm cấp tiết diện bao gồm 240mm².
Do tuyến ngoài trời đòi hỏi độ bền lâu dài, ưu tiên chọn VN-6B Resin để bảo đảm lớp bảo vệ cứng, chống ăn mòn tốt; hoặc chọn Cold Shrink 35kV nếu tiến độ thi công là ưu tiên hàng đầu.
Xác nhận mã sản phẩm, cấu hình 3 pha và đầy đủ phụ kiện bảo vệ ngoài trời trước khi thi công.
So sánh hộp nối cáp ngầm trung thế 3M với Raychem, Cellpack, Nexans
Thị trường phụ kiện cáp ngầm trung thế tại Việt Nam có nhiều thương hiệu cạnh tranh gồm Raychem, Cellpack và Nexans, mỗi thương hiệu có thế mạnh riêng về công nghệ, dải sản phẩm và mức giá. So sánh khách quan giúp kỹ sư và chủ đầu tư đánh giá thương hiệu phù hợp cho từng dự án cụ thể, tránh quyết định chỉ dựa trên quen thuộc hoặc đơn giá mà bỏ qua yêu cầu kỹ thuật thực tế.
So sánh dải điện áp và phạm vi áp dụng giữa các thương hiệu
3M VN-5B/VN-6B bao phủ 24kV và 36kV, tiết diện cáp tham khảo lên tới 500mm², tương thích với cáp XLPE/EPR có màn chắn kim loại, phù hợp lưới phân phối và truyền tải tại Việt Nam.
Raychem cung cấp các bộ hộp nối cho dải 12kV tới 36kV, tiết diện tương đương 3M, sử dụng cả công nghệ Resin và Heat Shrink (co nhiệt) — khác với Cold Shrink của 3M ở chỗ cần gia nhiệt bằng súng hơi khi thi công.
Cellpack có phạm vi 24kV tới 36kV, tiết diện 50-300mm², sử dụng công nghệ Resin và Cold Shrink tương tự 3M, và thường có mức giá cạnh tranh hơn so với 3M và Raychem.
Nexans cung cấp phụ kiện cho dải 12kV tới 35kV nhưng hiện diện hạn chế tại thị trường Việt Nam, khó tìm phụ kiện thay thế và ít đơn vị thi công có kinh nghiệm sử dụng.
So sánh công nghệ Resin và Cold Shrink/Heat Shrink giữa các thương hiệu
3M Resin (Scotchcast) là nhựa 2 thành phần trộn tại chỗ, đông cứng khoảng 24 giờ, tạo lớp cách điện cứng, kín nước và chống ăn mòn xuất sắc sau khi hoàn thiện.
Raychem sử dụng công nghệ Heat Shrink (co nhiệt), yêu cầu nguồn nhiệt khi thi công để co ống, khác về quy trình so với Cold Shrink của 3M nhưng cho kết quả cách điện và niêm kín tương đương.
Cellpack Resin về cơ bản tương tự 3M Scotchcast, dùng nhựa 2 thành phần đổ tại chỗ, phù hợp cho kỹ thuật viên quen với quy trình Resin và ưu tiên tiết kiệm chi phí dự án.
Các yếu tố lựa chọn thương hiệu trong dự án
Uy tín và chứng chỉ quốc tế là tiêu chí hàng đầu: 3M, Raychem và Cellpack đều có chứng chỉ IEC và ASTM, được chấp nhận trong hồ sơ thầu các dự án điện lực và công nghiệp tại Việt Nam.
Tính sẵn hàng và hỗ trợ kỹ thuật ảnh hưởng trực tiếp tới tiến độ dự án. 3M có mạng phân phối rộng tại Việt Nam với nhiều đại lý được ủy quyền, hỗ trợ kỹ thuật và catalogue đầy đủ, rút ngắn thời gian tra cứu và đặt hàng cho nhà thầu.
Cellpack thường có giá thành thấp hơn 3M và Raychem, phù hợp với dự án ưu tiên tối ưu chi phí vật tư mà vẫn đáp ứng yêu cầu kỹ thuật IEC.
Kinh nghiệm thi công của đội ngũ tại công trường cũng là yếu tố thực tiễn cần cân nhắc. Nếu đội thi công đã quen với quy trình 3M, duy trì thương hiệu này giúp giảm rủi ro lỗi do thao tác sai khi chuyển sang quy trình mới.
Khi nào nên ưu tiên hộp nối 3M, khi nào cân nhắc Raychem, Cellpack, Nexans
Ưu tiên 3M khi dự án yêu cầu thương hiệu quốc tế đặc định trong hồ sơ thầu, khi đội thi công có kinh nghiệm sẵn với sản phẩm 3M, hoặc khi chất lượng dài hạn là yếu tố không thể thỏa hiệp.
Cân nhắc Raychem khi kỹ thuật viên quen với Heat Shrink, hoặc khi Raychem là thương hiệu duy nhất sẵn có tại thị trường địa phương trong thời gian cần thiết.
Chọn Cellpack khi chi phí vật tư là yếu tố ưu tiên hàng đầu, tiêu chuẩn dự án chấp nhận thương hiệu châu Âu thay thế và nhà thầu có kinh nghiệm thi công với sản phẩm Cellpack.
Nexans hiếm khi được lựa chọn tại Việt Nam trong thực tế và chỉ nên xem xét khi dự án có chuỗi cung ứng liên kết sẵn hoặc yêu cầu đặc thù từ tư vấn thiết kế quốc tế.
Ứng dụng thực tế và kinh nghiệm triển khai hộp nối 3M
Hộp nối cáp ngầm trung thế 3M đã được triển khai trong nhiều dự án nâng cấp lưới điện, công trình công nghiệp và bảo trì sửa chữa tuyến cáp tại Việt Nam. Hiểu rõ các tình huống ứng dụng thực tế và lỗi thường gặp trong thi công giúp kỹ sư chủ động phòng ngừa sự cố, bảo đảm mối nối đạt chuẩn và an toàn vận hành lâu dài.
Ứng dụng hộp nối 3M trong nối dài tuyến cáp mới
Khi xây dựng tuyến cáp ngầm trung thế dài hàng chục kilomet, thực tế không thể cung cấp 1 cuộn cáp đủ chiều dài toàn tuyến. Nhà thầu phải nối nhiều đoạn cáp lại với nhau tại các mối nối được lắp đặt dọc tuyến.
Hộp nối cáp ngầm trung thế 3M bảo đảm các điểm nối không trở thành điểm yếu của tuyến cáp, duy trì độ tin cậy điện và cơ học tương đương phần cáp liền.
Trên các tuyến lưới 22kV và 35kV dài, có thể cần từ 5 tới 10 mối nối hoặc nhiều hơn tùy chiều dài thực tế, mỗi mối nối phải được chọn đúng dòng VN-5B hoặc VN-6B theo tiết diện và điện áp vận hành.
### Ứng dụng trong sửa chữa sự cố cáp ngầm trung thế
Khi cáp bị hư hỏng cục bộ — chẳng hạn nước thấm vào điểm bị đào đứt hoặc cáp bị cong gập quá mức cho phép — giải pháp kinh tế nhất là cắt bỏ đoạn hỏng và nối 2 phần cáp còn lại bằng hộp nối 3M.
Phương án này tiết kiệm chi phí đáng kể so với thay toàn bộ đoạn cáp tiết diện lớn, đặc biệt khi đoạn hỏng ngắn và phần còn lại của tuyến còn tốt.
Thời gian hoàn thành sửa chữa từ vài giờ nếu dùng Cold Shrink đến 24 giờ nếu dùng Resin, phụ thuộc vào lựa chọn công nghệ và yêu cầu tiến độ khôi phục điện của dự án.
Kinh nghiệm thi công từ đơn vị chuyên nghiệp và các lỗi thường gặp
Lỗi lựa chọn sai mã hộp nối xảy ra khi kỹ sư chọn VN-5B cho tuyến 35kV hoặc chọn bộ có tiết diện nhỏ hơn cáp thực tế, dẫn tới mối nối không khớp và không đạt chuẩn cách điện.
Lỗi chuẩn bị cáp xảy ra khi bề mặt ruột cáp không được làm sạch bụi và lớp oxy hóa trước khi lắp connector, làm tăng điện trở tiếp xúc và giảm độ bền liên kết điện.
Lỗi trộn nhựa Resin bao gồm sai tỷ lệ nhựa/hardener hoặc không để hỗn hợp nghỉ đủ thời gian khử khí bọt, dẫn tới nhựa đông không đều và xuất hiện lỗ rỗng bên trong mối nối.
Lỗi lắp Cold Shrink xảy ra khi ống không ôm sát cáp do kích thước không khớp, hoặc kỹ thuật viên kéo lõi hỗ trợ quá nhanh khiến ống không có thời gian co đều theo chiều dài mối nối.
Khuyến nghị kiểm tra và thử nghiệm sau thi công mối nối
Kiểm tra bằng mắt trước tiên: bề mặt mối nối phải nhẵn, không có vết nứt, không có bọt khí (với Resin), hoặc ống Cold Shrink phải ôm sát và đều toàn bộ chiều dài mối nối.
Kiểm tra chiều dài mối nối đủ theo quy định kỹ thuật để tránh tập trung ứng suất điện trường tại 2 mép đầu và cuối mối nối.
Thử nghiệm điện trở cách điện bằng đồng hồ megaohm: điện trở cách điện giữa ruột cáp và đất phải đạt mức yêu cầu kỹ thuật (tham khảo thường lớn hơn 100 MΩ ở điện áp thử 1kV DC, cần xác nhận theo tiêu chuẩn dự án cụ thể).
Thử nghiệm chịu điện áp cao: cấp điện áp thử lớn hơn điện áp vận hành để xác nhận mối nối không có phóng điện hoặc điểm tổn hại.
Ghi lại đầy đủ kết quả kiểm tra vào hồ sơ kỹ thuật để phục vụ theo dõi định kỳ và bảo trì trong suốt vòng đời tuyến cáp.
Kết luận
Hộp nối cáp ngầm trung thế 3M là giải pháp đấu nối tin cậy cho các hệ thống điện trung thế, đáp ứng các tiêu chuẩn quốc tế về cách điện, chống ẩm và độ bền vận hành trong nhiều điều kiện môi trường. Để lựa chọn đúng model và nhận đầy đủ CO/CQ, tài liệu kỹ thuật cùng hỗ trợ tư vấn lắp đặt, hãy liên hệ TOJI – nhà phân phối chính hãng 3M tại Việt Nam với đội ngũ kỹ sư giàu kinh nghiệm và nguồn hàng ổn định cho mọi quy mô dự án.
