Tổng quan về đầu cáp co nguội 3M 35kV và vai trò trong hệ thống trung thế
Đầu cáp co nguội 3M 35kV là phụ kiện kết cuối cáp trung thế, có nhiệm vụ đảm bảo cách điện, kín nước và kiểm soát điện trường tại điểm đấu nối giữa cáp ngầm và thiết bị điện. Sản phẩm này đóng vai trò then chốt trong chuỗi thiết bị từ cáp ngầm 35kV đến máy biến áp, tủ trung thế, RMU hay VCB. Việc lựa chọn sai loại hoặc lắp đặt không đúng kỹ thuật có thể dẫn đến phóng điện bề mặt, rò rỉ cách điện và sự cố nghiêm trọng cho toàn bộ hệ thống.
Khái niệm đầu cáp co nguội 3M 35kV
Đầu cáp co nguội 3M 35kV là bộ ống cách điện silicone đã được định hình sẵn ở trạng thái giãn, lồng trên một lõi nhựa đàn hồi dạng xoắn ốc. Khi kỹ thuật viên rút lõi nhựa ra, lực đàn hồi tự nhiên của silicone khiến ống co lại và ôm kín toàn bộ bề mặt đầu cáp 35kV mà không cần dùng bất kỳ nguồn nhiệt nào. Công nghệ Cold Shrink của 3M đảm bảo phân bố điện trường đồng đều tại điểm đấu nối, ngăn ẩm xâm nhập và hạn chế phóng điện cục bộ.
Xem thêm:
Vị trí và vai trò của đầu cáp co nguội 3M 35kV trong chuỗi thiết bị
Đầu cáp co nguội 3M 35kV được lắp đặt tại vị trí cuối mỗi đoạn cáp trung thế, nơi cáp tiếp nối với máy biến áp, tủ trung thế, RMU hoặc các thiết bị đóng cắt chịu điện áp định mức 35kV. Sản phẩm thực hiện 4 chức năng đồng thời: ngăn ẩm xâm nhập vào vùng cách điện, kiểm soát điện trường tại mép màn chắn bán dẫn, chống rò điện bề mặt và kéo dòng điện rò về hệ thống nối đất an toàn. Nhờ đó, tuổi thọ của cáp trung thế và độ tin cậy vận hành của toàn trạm được duy trì ổn định trong thời gian dài.
Phân biệt đầu cáp 35kV với các cấp điện áp khác
Bài viết tập trung vào dòng sản phẩm đầu cáp co nguội 3M 35kV, khác biệt rõ ràng so với các cấp 12kV, 24kV hay 46kV về chiều dài đường rò, chiều dài ống cách điện và yêu cầu kiểm soát điện trường. Cụ thể, cáp 35kV đòi hỏi lớp cách điện dày hơn, vùng kiểm soát điện trường rộng hơn và đường rò bề mặt lớn hơn so với 24kV. Kỹ thuật viên tuyệt đối không dùng lẫn mã sản phẩm 24kV cho hệ thống 35kV vì sẽ không đảm bảo chiều dài đường rò và hiệu suất cách điện theo tiêu chuẩn.
Nguyên lý co nguội và cấu tạo chi tiết của đầu cáp co nguội 3M 35kV
Cơ chế Cold Shrink hoạt động dựa trên tính đàn hồi tự nhiên của vật liệu silicone: ống silicone được giãn sẵn tại nhà máy, lồng trên lõi nhựa xoắn ốc, và khi rút lõi ra, ống sẽ co lại tạo áp lực tiếp xúc đều trên bề mặt cáp mà không cần gia nhiệt. Cấu tạo chi tiết của bộ kit bao gồm ống cách điện silicone, lớp kiểm soát điện trường High-K, hợp chất làm kín, băng silicone, lò xo ép tiếp địa và dây tiếp địa bện, mỗi thành phần đảm nhận một vai trò cụ thể trong việc kiểm soát điện trường và chống rò điện toàn diện.
Nguyên lý co nguội (Cold Shrink) của 3M
Công nghệ Cold Shrink của 3M hoạt động dựa trên lực đàn hồi tự nhiên của vật liệu silicone. Trước khi xuất xưởng, ống silicone được kéo giãn và giữ cố định trên lõi nhựa xoắn ốc, giúp duy trì đường kính lớn hơn đường kính cáp trong quá trình vận chuyển và lưu kho.
Khi lắp đặt, kỹ thuật viên chỉ cần đưa ống vào đúng vị trí rồi kéo dây rút để tháo lõi nhựa. Ngay sau đó, ống silicone sẽ tự co lại, ôm sát bề mặt cáp với áp lực đồng đều mà không cần sử dụng nguồn nhiệt. Nhờ vậy, đầu cáp hạn chế hình thành bọt khí hoặc khe hở bên trong – những vị trí dễ phát sinh phóng điện cục bộ – đồng thời nâng cao mức độ an toàn khi thi công trong tủ điện hoặc không gian kín.

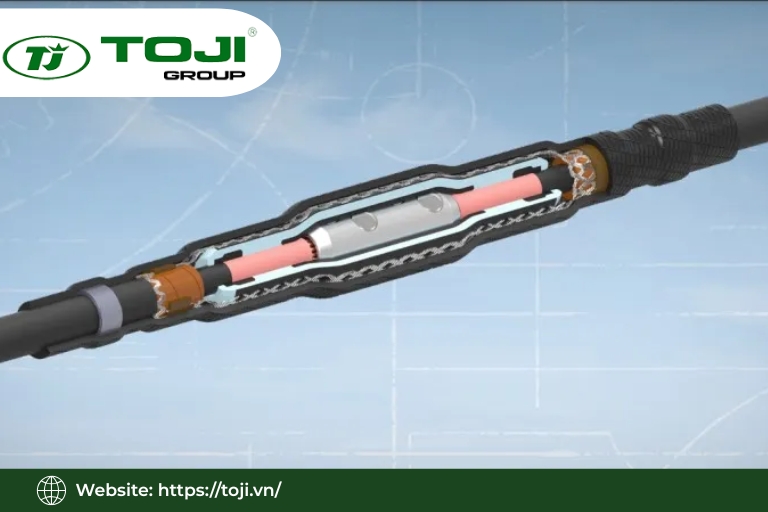

Cấu tạo cơ bản của đầu cáp co nguội 3M 35kV
Thành phần chính của đầu cáp là ống cách điện silicone, có khả năng cách điện cao, chống rò điện bề mặt và đặc tính kỵ nước tự nhiên. Khi gặp môi trường ẩm, nước sẽ tạo thành các giọt riêng lẻ thay vì phủ thành màng liên tục, góp phần giảm dòng rò và tăng độ tin cậy của hệ thống.
Đối với phiên bản ngoài trời, đầu cáp được bổ sung các tán cách điện (skirt) nhằm kéo dài đường rò và tăng khả năng thoát nước mưa, phù hợp với môi trường có độ ẩm, bụi bẩn hoặc ô nhiễm cao.
Bên trong đầu cáp còn có lớp điều khiển điện trường High-K, được bố trí tại vùng chuyển tiếp giữa lớp cách điện cáp và màn chắn bán dẫn. Lớp vật liệu này giúp phân bố điện trường đồng đều, giảm ứng suất điện và hạn chế nguy cơ phóng điện cục bộ tại vị trí nhạy cảm nhất của đầu cáp.
Các thành phần phụ trợ trong bộ kit đầu cáp co nguội 3M 35kV
Một bộ kit đầu cáp co nguội 3M 35kV thường bao gồm các thành phần như:
- Ống co nguội silicone.
- Lớp điều khiển điện trường High-K.
- Băng mastic chống ẩm.
- Băng silicone làm kín.
- Lò xo ép tiếp địa.
- Dây tiếp địa bện đồng.
Trong đó, băng mastic có nhiệm vụ tạo lớp kín nước dọc theo thân cáp, còn băng silicone được quấn chồng để tăng khả năng làm kín tại các vị trí chuyển tiếp.
Đầu cốt (lug) thường không đi kèm trong bộ kit. Vì vậy, trước khi thi công, kỹ sư cần xác định đúng tiết diện cáp, vật liệu lõi (đồng hoặc nhôm) và phương pháp ép để lựa chọn đầu cốt phù hợp.
Cơ chế phân bố điện trường và kiểm soát dòng rò
Lớp High-K đóng vai trò điều chỉnh điện trường tại vùng chuyển tiếp giữa màn chắn và lớp cách điện cáp. Nhờ sự thay đổi điện trở suất theo từng lớp vật liệu, điện trường được phân bố đều hơn thay vì tập trung tại mép màn chắn – nguyên nhân phổ biến gây phóng điện cục bộ và suy giảm cách điện theo thời gian.
Bên cạnh đó, vật liệu silicone có đặc tính kỵ nước kết hợp với thiết kế các tán cách điện trên phiên bản ngoài trời giúp hạn chế dòng rò ngay cả khi bề mặt đầu cáp bị ẩm hoặc bám bụi. Nhờ vậy, đầu cáp co nguội 3M 35kV duy trì hiệu suất cách điện ổn định và nâng cao độ tin cậy trong quá trình vận hành lâu dài.
Thông số kỹ thuật quan trọng của đầu cáp co nguội 3M 35kV
Việc hiểu đúng thông số kỹ thuật của đầu cáp co nguội 3M 35kV giúp kỹ sư chọn đúng sản phẩm, tránh lắp đặt sai cấp điện áp hoặc sai dải tiết diện dẫn đến sự cố. Phần này hệ thống hóa các thông số cốt lõi bao gồm điện áp định mức, dải tiết diện cáp tương thích, tiêu chuẩn IEC/IEEE, nhiệt độ vận hành và vật liệu silicone, giúp người đọc xác định rõ điều kiện làm việc và giới hạn sử dụng của sản phẩm.
Cấp điện áp và dải điện áp áp dụng
Dòng đầu cáp co nguội 3M series QTII và QT-III được thiết kế cho cáp trung thế từ 5kV đến 35kV, trong đó bài viết tập trung vào lớp sản phẩm điện áp danh định 35kV dùng cho hệ thống lưới phân phối 35kV tại Việt Nam. Chiều dài ống cách điện và chiều dài đường rò của sản phẩm 35kV lớn hơn đáng kể so với các cấp thấp hơn, vì vậy người mua cần chọn đúng cấp điện áp để đảm bảo hiệu suất cách điện và không vi phạm yêu cầu đường rò tối thiểu theo tiêu chuẩn.
Dải tiết diện cáp tương thích (35-630 mm²)
Đầu cáp co nguội 3M 35kV hỗ trợ dải tiết diện từ 35 mm² đến 630 mm² cho cáp 1 lõi và cáp 3 lõi, áp dụng được cho cả lõi đồng và lõi nhôm. Các bước tiết diện phổ biến gồm 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500 và 630 mm², mỗi dải tiết diện tương ứng với 1 mã sản phẩm QTII cụ thể. Ngoài tiết diện, kỹ thuật viên cần kiểm tra thêm cấu trúc màn chắn kim loại và việc cáp có giáp thép hay không để chọn đúng mã ống phù hợp, tránh trường hợp ống quá chặt hoặc quá lỏng so với đường kính ngoài cáp.
Tiêu chuẩn IEC/IEEE và các chuẩn quốc tế
Đầu cáp co nguội 3M 35kV đáp ứng các tiêu chuẩn quốc tế gồm IEC 61442, IEC 60502-4, IEEE 48 Class 1, CENELEC HD 628/629, VDE, BS và TCVN 5935-4. Trong đó IEEE 48 Class 1 áp dụng cho ứng dụng trong nhà, còn bộ tiêu chuẩn IEC bao quát các thử nghiệm điện áp xung, điện áp tần số công nghiệp, chiều dài đường rò, kín nước, chịu nhiệt độ và chịu môi trường. Việc sản phẩm đạt đồng thời cả IEC và IEEE là yếu tố quan trọng để các chủ đầu tư và tư vấn thiết kế yên tâm đưa vào hồ sơ kỹ thuật công trình.
Nhiệt độ làm việc, quá tải và vật liệu silicone
Đầu cáp co nguội 3M 35kV tương thích với cáp cách điện XLPE và EPR, hỗ trợ nhiệt độ vận hành liên tục khoảng 90-105°C và nhiệt độ quá tải khoảng 130-140°C tùy cấu hình. Vật liệu silicone là điểm khác biệt lớn so với vật liệu Polyolefin dùng trong đầu cáp co nhiệt thông thường, vì silicone chịu được tia cực tím, ozone, lão hóa nhiệt và duy trì tính kỵ nước ngay cả khi bề mặt bám muội bẩn lâu ngày. Đặc tính này đặc biệt quan trọng cho ứng dụng ngoài trời tại các công trình điện mặt trời, điện gió hoặc trạm cột ven biển có cường độ bức xạ và độ ẩm cao.
Ưu điểm công nghệ co nguội 3M so với đầu cáp co nhiệt và đổ nhựa
So sánh trực tiếp giữa công nghệ co nguội 3M và các giải pháp truyền thống cho thấy sự khác biệt rõ ràng về tốc độ thi công, mức độ an toàn, độ kín nước và độ bền điện môi dài hạn. Phần này giúp kỹ sư và chủ đầu tư hiểu rõ lý do tại sao đầu cáp co nguội 3M 35kV được ưu tiên trong các dự án trung thế hiện đại, từ góc độ kỹ thuật lẫn vận hành lâu dài.
So sánh về tốc độ thi công và mức độ an toàn
Thi công đầu cáp co nguội 3M không yêu cầu nguồn nhiệt, không dùng khò gas hay đèn khò, nên giảm hoàn toàn nguy cơ cháy nổ trong môi trường kín như tủ trung thế hoặc hầm cáp. Thao tác thi công chủ yếu là chuẩn bị cáp, lắp đầu cốt và kéo lõi nhựa, không đòi hỏi thiết bị đặc biệt. Trong khi đó, đầu cáp co nhiệt yêu cầu gia nhiệt đều bề mặt ở nhiệt độ cao và dễ tạo bọt khí nếu co không đúng kỹ thuật, còn đầu cáp đổ nhựa đòi hỏi trộn đúng tỷ lệ hợp chất và thời gian chờ đóng rắn kéo dài hàng giờ.
Khả năng kín nước và chống rò điện bề mặt
Đầu cáp co nguội 3M kết hợp đồng thời lớp mastic, băng silicone và lớp làm kín trên cùng để tạo ra hàng rào chống ẩm toàn diện theo cả chiều dọc lẫn chiều ngang. Lực ép đều của ống silicone khi co lại loại bỏ kênh rò nước dọc theo bề mặt cáp và ngăn hơi ẩm xâm nhập vào vùng đầu cáp ngay cả khi ngập trong nước tạm thời. Đầu cáp đổ nhựa phụ thuộc nhiều vào kỹ năng trộn và đổ khuôn, trong khi đầu cáp co nhiệt nếu co không đều sẽ dễ tạo khe hở dưới ống làm điểm tích tụ ẩm.
Độ bền điện môi, tuổi thọ vận hành và chịu môi trường
Silicone 3M có khả năng chống rò điện bề mặt, chống bám bụi và chịu tia cực tím, giúp đầu cáp loại ngoài trời duy trì hiệu suất điện môi ổn định qua nhiều năm vận hành ngoài trời. Tuổi thọ của đầu cáp co nguội 3M nếu lắp đặt đúng kỹ thuật tương xứng với tuổi thọ thiết kế của cáp trung thế XLPE, trong khi đầu cáp co nhiệt dùng vật liệu Polyolefin dễ bị lão hóa bề mặt và giòn nứt sau nhiều năm chịu tác động của tia cực tím.
Tính ổn định chất lượng và giảm phụ thuộc tay nghề
Đầu cáp co nguội 3M được sản xuất hoàn toàn tại nhà máy với kích thước, độ giãn và phân bố lớp High-K được kiểm soát nhất quán theo tiêu chuẩn IEC/IEEE, không phụ thuộc vào tay nghề người lắp. Thao tác thi công tại công trường chủ yếu là chuẩn bị cáp và rút lõi nhựa xoắn ốc theo chiều nhất định, giảm thiểu biến động chất lượng giữa các kỹ thuật viên khác nhau. Ngược lại, đổ nhựa phụ thuộc vào tỷ lệ trộn chính xác và thời gian khuấy, còn co nhiệt phụ thuộc vào tay nghề gia nhiệt đều bề mặt.
Phân loại model đầu cáp co nguội 3M 35kV và hướng dẫn lựa chọn
Dòng đầu cáp co nguội 3M 35kV được phân thành các series chính dựa trên môi trường lắp đặt (trong nhà hoặc ngoài trời), số pha và loại cáp (1 lõi hoặc 3 lõi). Các series phổ biến tại thị trường Việt Nam bao gồm QTII-6S-13, QTII-6S-33 cho ứng dụng trong nhà và QTII-8S-13, QTII-8S-33 cho ngoài trời, mỗi series lại được phân mã tiếp theo dải tiết diện cáp tương thích.
Dòng trong nhà 1 pha 35kV (QTII-6S-13 Series)
QTII-6S-13 là đầu cáp co nguội 1 pha 35kV dùng trong nhà, tương thích với cáp 1 lõi có màn chắn kim loại, dải tiết diện từ 35 đến 630 mm². Sản phẩm được dùng phổ biến tại các tủ trung thế, máy biến áp lực và RMU bên trong trạm biến áp kín. Kỹ sư chọn dòng trong nhà khi cáp đơn lõi được lắp đặt trong môi trường có mái che, không chịu tác động trực tiếp của nắng mưa và không yêu cầu tán cách điện ngoài trời.
Dòng trong nhà 3 pha 35kV (QTII-6S-33 Series)
QTII-6S-33 là đầu cáp co nguội 3 pha 35kV dùng trong nhà, thiết kế cho cáp 3 lõi (3C) tiết diện từ 35 đến 630 mm² mỗi lõi. Bộ kit dòng 3 pha bao gồm ống đầu cáp chính, ống chia pha và ống bao vỏ pha, phù hợp cho các trạm trung thế 35kV sử dụng cáp 3 lõi và không cần tán cách điện ngoài trời. Lựa chọn dòng 3 pha thay vì 3 bộ 1 pha khi cáp vào trạm là cáp ruột bện 3C để đảm bảo tính đồng bộ và tiết kiệm thời gian thi công.
Dòng ngoài trời 1 pha và 3 pha 35kV (QTII-8S-13, QTII-8S-33)
QTII-8S-13 (1 pha) và QTII-8S-33 (3 pha) là các đầu cáp co nguội 35kV ngoài trời, được trang bị ống cách điện silicone có tán cách điện giúp tăng chiều dài đường rò và phân tán nước mưa. Dòng ngoài trời dùng cho các vị trí cáp đấu lên cột điện trung thế, dao cách ly, cầu dao phụ tải ngoài trời hoặc thiết bị trong trạm ngoài trời không có mái che. Kỹ sư cần chọn dòng ngoài trời dựa trên môi trường lắp đặt thực tế, cấp độ ô nhiễm môi trường và yêu cầu chiều dài đường rò tối thiểu theo tiêu chuẩn IEC.
Nguyên tắc chọn đúng mã đầu cáp theo tiết diện và môi trường
Quy trình chọn mã đúng bắt đầu bằng việc xác định 4 yếu tố: cấp điện áp (35kV), số pha (1 pha hoặc 3 pha), môi trường lắp đặt (trong nhà hoặc ngoài trời) và tiết diện cáp thực tế. Sau đó kỹ thuật viên tra bảng mã QTII tương ứng để xác định mã ống phù hợp, đồng thời kiểm tra thêm cấu trúc màn chắn kim loại, loại vỏ giáp và loại cách điện (XLPE hoặc EPR) để đảm bảo model được chọn tương thích hoàn toàn với cáp hiện tại.
Ứng dụng thực tế của đầu cáp co nguội 3M 35kV
Đầu cáp co nguội 3M 35kV không chỉ phục vụ 1 loại công trình mà được sử dụng rộng rãi trong nhiều hệ thống điện khác nhau từ trạm biến áp, nhà máy công nghiệp đến dự án năng lượng tái tạo và hạ tầng đô thị. Phần này mô tả cụ thể bối cảnh ứng dụng của từng loại công trình để người đọc hình dung rõ vai trò thực tế của sản phẩm trong từng tình huống.
Ứng dụng trong trạm biến áp 35kV và tủ trung thế
Trong trạm biến áp 35/6kV hoặc 35/0,4kV, đầu cáp co nguội 3M 35kV loại trong nhà được lắp tại điểm đấu nối cáp ngầm 35kV vào máy biến áp lực, tủ trung thế module và RMU, đảm bảo khoảng cách cách điện và ngăn ẩm xâm nhập vào vùng đầu cáp. Dòng ngoài trời với tán cách điện được dùng cho cáp đấu lên thanh cái ngoài trời, dao cách ly hoặc cầu dao phụ tải đặt tại sân trạm.
Ứng dụng trong nhà máy công nghiệp và khu công nghiệp
Các nhà máy xi măng, thép, hóa chất và khu công nghiệp thường vận hành mạng cáp ngầm 35kV để cung cấp điện cho nhiều trạm phụ và tủ phân phối nội bộ. Đầu cáp co nguội 3M 35kV trong môi trường này giúp giảm nguy cơ rò điện bề mặt do bụi bẩn và độ ẩm công nghiệp cao, đồng thời không cần dùng lửa khi thi công nên an toàn hơn trong khu vực có nguy cơ cháy nổ.
Ứng dụng trong dự án điện mặt trời và điện gió
Hệ thống điện mặt trời quy mô lớn sử dụng cáp ngầm 35kV từ các trạm biến áp nâng áp tới trạm 110kV; đầu cáp co nguội 3M 35kV loại ngoài trời chịu tia cực tím, mưa và gió được dùng tại các đầu cáp tiếp nối với thiết bị ngoài trời. Trong dự án điện gió, cáp ngầm 35kV nối từ turbine đến trạm tập trung phải chịu điều kiện mưa bão, sương muối và nhiệt độ thay đổi lớn; dòng Outdoor của 3M đảm bảo vận hành ổn định và giảm rủi ro sự cố trong suốt vòng đời dự án.
Ứng dụng trong hệ thống phân phối điện đô thị
Cáp ngầm 35kV trong các tuyến phố, khu đô thị và hạ tầng giao thông được kết cuối bằng đầu cáp co nguội 3M 35kV tại các tủ phân phối, trạm kiosk hợp bộ và trạm cột. Sử dụng đầu cáp co nguội 3M trong hệ thống đô thị giúp đảm bảo mỹ quan do không để lại vết cháy xém, đồng thời giảm nguy cơ phóng điện bề mặt và cháy nổ liên quan đến dùng lửa trong không gian kín của buồng cáp.
Quy trình lắp đặt đầu cáp co nguội 3M 35kV và lưu ý kỹ thuật
Quy trình lắp đặt đầu cáp co nguội 3M 35kV bao gồm các bước chính: chuẩn bị cáp, xử lý màn chắn bán dẫn, lắp đầu cốt, định vị và rút lõi ống QTII, hoàn thiện lớp làm kín và nối đất. Mỗi bước đều tiềm ẩn rủi ro kỹ thuật cụ thể nếu thực hiện không đúng, từ mép bán dẫn không đều, định vị sai High-K cho đến làm kín không đủ mastic, tất cả đều có thể dẫn đến phóng điện bề mặt hoặc suy giảm cách điện trong quá trình vận hành.
Chuẩn bị cáp trước khi lắp đầu cáp
Trước khi lắp đặt đầu cáp co nguội 3M, kỹ thuật viên cần bóc lớp vỏ ngoài của cáp, tháo bỏ giáp thép (nếu có) và xử lý lớp màn chắn bán dẫn theo đúng kích thước được quy định trong catalogue kỹ thuật của 3M. Việc tuân thủ chính xác các thông số này giúp đảm bảo đầu cáp hoạt động đúng thiết kế.
Sau khi xử lý màn chắn, mép bán dẫn phải được cắt phẳng bằng dụng cụ chuyên dụng để tránh tạo các bậc hoặc cạnh sắc làm tập trung điện trường. Phần mép giáp thép được quấn băng PVC nhằm bảo vệ ống silicone khỏi nguy cơ bị rách trong quá trình lắp đặt.
Tiếp theo, dây tiếp địa bện được lắp đúng vị trí và vùng mép giáp được quấn kín bằng băng mastic để tăng khả năng chống ẩm. Trước khi luồn ống QTII, bề mặt cách điện của cáp cần được vệ sinh sạch sẽ và bôi một lớp mỡ silicone tại khu vực mép bán dẫn để giảm ma sát và hạn chế hình thành bọt khí.
Lắp đầu cốt, định vị ống QTII và rút lõi
Sau khi hoàn tất khâu chuẩn bị cáp, đầu cốt được ép vào lõi dẫn bằng máy ép thủy lực với đúng khuôn ép theo khuyến nghị của nhà sản xuất. Sau khi ép, cần kiểm tra kỹ mối ép để đảm bảo không có hiện tượng nứt, rỗ hoặc biến dạng.
Ống co nguội QTII sau đó được luồn vào cáp và căn chỉnh đúng vị trí. Đặc biệt, lớp điều khiển điện trường High-K phải nằm chính xác tại vùng chuyển tiếp giữa lớp cách điện và mép màn chắn bán dẫn. Đây là bước rất quan trọng vì nếu định vị sai, khả năng phân bố điện trường sẽ bị ảnh hưởng và làm tăng nguy cơ sự cố điện môi trong quá trình vận hành.
Khi mọi vị trí đã được căn chỉnh, kỹ thuật viên kéo dây rút theo hướng quy định để tháo lõi nhựa. Trong quá trình này, ống silicone sẽ tự co lại và ôm sát bề mặt cáp. Sau khi hoàn thành, cần kiểm tra toàn bộ thân ống để đảm bảo bề mặt phẳng, không bị xoắn, nhăn hoặc lệch vị trí.
Hoàn thiện lớp làm kín và nối đất
Sau khi đầu cáp đã co hoàn toàn, băng silicone được quấn chồng nửa phủ từ thân ống QTII lên phần đuôi đầu cốt nhằm tạo lớp làm kín liên tục giữa phần cách điện và chi tiết kim loại.
Tại chân đầu cáp, kỹ thuật viên tiếp tục quấn thêm lớp băng mastic để tăng khả năng chống nước xâm nhập dọc theo thân cáp. Lớp làm kín này giúp bảo vệ đầu cáp trong điều kiện độ ẩm cao hoặc khi lắp đặt ngoài trời.
Cuối cùng, dây tiếp địa bện được đấu nối chắc chắn với hệ thống tiếp địa của công trình theo đúng bản vẽ thiết kế. Việc nối đất đúng kỹ thuật giúp dẫn dòng điện rò về đất an toàn, đồng thời đảm bảo đầu cáp vận hành ổn định và đáp ứng các yêu cầu về an toàn điện.
Lưu ý kỹ thuật để hạn chế phóng điện bề mặt và tracking
Các lỗi thi công phổ biến nhất gồm cắt màn chắn bán dẫn không đều tạo bậc, không bôi mỡ silicone trước khi luồn ống, định vị ống sai khiến High-K lệch khỏi vùng mép bán dẫn, quấn mastic không kín và bỏ quên kết nối dây tiếp địa. Để giảm rủi ro, kỹ thuật viên cần tuân thủ nghiêm hướng dẫn lắp đặt của 3M, dùng dụng cụ cắt chuyên dụng cho bán dẫn, chụp ảnh từng bước để lưu hồ sơ, đào tạo kỹ lưỡng trước khi thi công và kiểm tra định kỳ bằng đo điện trở cách điện hoặc thiết bị phát hiện phóng điện cục bộ.
Tiêu chí lựa chọn đầu cáp co nguội 3M 35kV chính hãng
Thị trường phụ kiện cáp trung thế tại Việt Nam có nhiều sản phẩm không rõ nguồn gốc hoặc nhái thương hiệu, đặc biệt nguy hiểm khi lắp vào hệ thống 35kV. Phần này cung cấp các tiêu chí cụ thể để nhận diện hàng chính hãng 3M, từ bao bì, mã hàng, chứng nhận CO/CQ đến chính sách bảo hành và năng lực hỗ trợ kỹ thuật của nhà phân phối.
Nhận diện hàng chính hãng qua bao bì, mã hàng và catalogue
Hàng chính hãng 3M có bao bì nguyên niêm phong với logo 3M in rõ ràng, mã sản phẩm đầy đủ (ví dụ QTII-6S-13-35) được in trên hộp và trực tiếp trên ống silicone, kèm ngày sản xuất và mã lô rõ ràng. Người mua nên yêu cầu nhà phân phối cung cấp bản mềm catalogue chính thức của 3M để đối chiếu mã hàng và thông số kỹ thuật, đồng thời chỉ mua qua nhà phân phối có website rõ ràng và tài liệu kỹ thuật đầy đủ.
Kiểm tra CO/CQ và tiêu chuẩn áp dụng
Giấy chứng nhận xuất xứ (CO) xác nhận sản phẩm được sản xuất tại nhà máy 3M đúng quốc gia xuất xứ, còn giấy chứng nhận chất lượng (CQ) phải ghi rõ tiêu chuẩn áp dụng gồm IEEE 48 Class 1, dải điện áp 35kV và giới hạn nhiệt độ làm việc. Người mua nên yêu cầu bản sao CO và CQ từ nhà nhập khẩu cho từng lô hàng, kiểm tra nội dung có khớp với thông số kỹ thuật mà nhà phân phối công bố hay không trước khi chấp nhận thanh toán.
Chính sách bảo hành, hỗ trợ kỹ thuật và nhà phân phối
Đầu cáp co nguội 3M 35kV chính hãng được bảo hành theo chính sách của nhà phân phối đối với lỗi vật liệu và sản xuất, nhưng thường không bao gồm lỗi do lắp đặt sai kỹ thuật. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI là nhà phân phối thiết bị 3M tại Việt Nam với kinh nghiệm triển khai các dự án điện đến 500kV, có thể hỗ trợ tư vấn kỹ thuật và cung cấp tài liệu đầy đủ cho từng dự án.
So sánh đầu cáp co nguội 3M 35kV với Raychem, Nexans, Pfisterer
Người mua đầu cáp co nguội 35kV thường cân nhắc giữa 3M và các thương hiệu lớn khác như Raychem (TE Connectivity), Nexans hay Pfisterer. Phần này cung cấp góc nhìn so sánh về công nghệ, vật liệu, dải sản phẩm, độ phổ biến tại Việt Nam và tổng chi phí vòng đời để người đọc có căn cứ đánh giá khách quan.
| Tiêu chí | 3M | Raychem (TE Connectivity) | Nexans | Pfisterer |
|---|---|---|---|---|
| Công nghệ & vật liệu | Co nguội silicone/EPDM, tích hợp lớp điều khiển điện trường High-K, bề mặt kỵ nước cao | Co nguội silicone, có lớp điều khiển điện trường tương đương | Co nguội silicone/EPDM, đáp ứng tiêu chuẩn IEC/IEEE | Co nguội silicone chất lượng cao, độ kín và độ bền cao |
| Tiêu chuẩn | Đáp ứng IEC, IEEE | Đáp ứng IEC, IEEE | Đáp ứng IEC, IEEE | Đáp ứng IEC, IEEE |
| Độ phổ biến tại Việt Nam | Rất phổ biến trong EVN, khu công nghiệp và nhà máy | Phổ biến ở các dự án EPC, năng lượng tái tạo | Chủ yếu trong dự án đặc thù | Chủ yếu trong các dự án yêu cầu thiết bị châu Âu |
| Hỗ trợ kỹ thuật | Mạng lưới phân phối rộng, catalogue tiếng Việt, hỗ trợ kỹ thuật tại chỗ | Hỗ trợ tốt cho các dự án lớn | Hỗ trợ theo từng dự án | Hỗ trợ chuyên sâu cho các dự án đồng bộ |
| Chi phí đầu tư | Phân khúc trung đến cao | Thường cao hơn ở một số dòng | Trung đến cao | Cao |
| Tổng chi phí vòng đời | Tối ưu nhờ độ tin cậy cao, giảm chi phí bảo trì và sự cố | Tương đương, phù hợp dự án tiêu chuẩn quốc tế | Phù hợp công trình chuyên biệt | Hiệu quả với các dự án yêu cầu kỹ thuật cao |
Kết luận
Đầu cáp co nguội 3M 35kV là giải pháp đấu nối trung thế có độ tin cậy cao, nổi bật với khả năng cách điện, chống ẩm và thi công nhanh, đáp ứng tốt các yêu cầu của trạm biến áp, nhà máy và dự án năng lượng. Nếu cần tư vấn lựa chọn đúng model theo tiết diện cáp và cấp điện áp, hãy liên hệ TOJI để được cung cấp sản phẩm 3M chính hãng, đầy đủ CO/CQ cùng hỗ trợ kỹ thuật chuyên sâu.
