Báo giá đầu cáp T Plug 24kV là thông tin người dùng tìm kiếm để tham khảo mặt bằng giá thị trường, so sánh thương hiệu và tìm nhà cung cấp uy tín cho dự án trung thế. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI tổng hợp bảng giá tham khảo theo từng hãng, phân tích yếu tố ảnh hưởng đến giá, hướng dẫn chọn model phù hợp với tủ RMU/GIS và giải thích cấu tạo, tiêu chuẩn kỹ thuật sản phẩm.
Bảng báo giá đầu cáp T Plug 24kV cập nhật
Phần này đặt nền thương mại cho bài viết bằng cách cung cấp ngay khung giá tham khảo của các thương hiệu lớn như 3M, Raychem/TE Connectivity, Nexans Euromold và Elastimold/Seik. Mục tiêu là giúp kỹ sư, trưởng phòng mua hàng và chủ đầu tư hình dung nhanh mặt bằng giá trước khi liên hệ báo giá chi tiết. Toàn bộ mức giá dưới đây là tham khảo, chưa bao gồm thuế VAT, phí vận chuyển và chiết khấu theo số lượng; CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI sẽ chuyển khung giá này thành báo giá dự án cụ thể dựa trên yêu cầu kỹ thuật thực tế.
Khung giá tham khảo đầu cáp T Plug 24kV theo thương hiệu chính
Dòng 3M T Plug 24kV 630A cho cáp 3 lõi tiết diện từ 3Cx50 đến 3Cx240 mm2 thường dao động quanh mức 11.770.000 đồng/bộ trước VAT theo các kênh phân phối trong nước. Đây là mức giá áp dụng cho tiết diện phổ biến 50, 70, 95, 120 và 150 mm2; tiết diện 185 và 240 mm2 có thể nhỉnh hơn tùy thời điểm nhập khẩu.
Raychem/TE Connectivity cung cấp T Plug 24kV 800A dòng EPDM (mã ELBC) với mức giá tham khảo khoảng 8,5–10,5 triệu đồng/bộ cho dải tiết diện 35–400 mm2. Dòng silicon (mã RSTI) cùng cấp điện áp nhưng dành cho môi trường đặc biệt có mức giá cao hơn đáng kể, khoảng 35–45 triệu đồng/bộ, phản ánh rõ sự khác biệt về vật liệu và khả năng chịu điều kiện khắc nghiệt.
Nexans Euromold và Elastimold/Seik là 2 thương hiệu được sử dụng rộng rãi trong các dự án tủ RMU, nhưng giá niêm yết công khai không đầy đủ. TOJI khuyến nghị người dùng liên hệ trực tiếp để nhận báo giá cập nhật, đặc biệt với các dự án có yêu cầu đặc thù hoặc khối lượng lớn.
Đầu cáp T Plug 24kV là gì và vai trò trong hệ thống 24kV
Trước khi quyết định lựa chọn và báo giá đầu cáp T Plug 24kV, người đọc cần hiểu rõ bản chất sản phẩm, cấu tạo chính và nguyên lý kết nối. Nắm được cấu tạo giúp nhận diện sự khác biệt giữa các dòng sản phẩm, từ đó lý giải chênh lệch giá do vật liệu, dòng định mức và tiêu chuẩn thử nghiệm.
Khái niệm đầu cáp T Plug 24kV và phân loại cơ bản

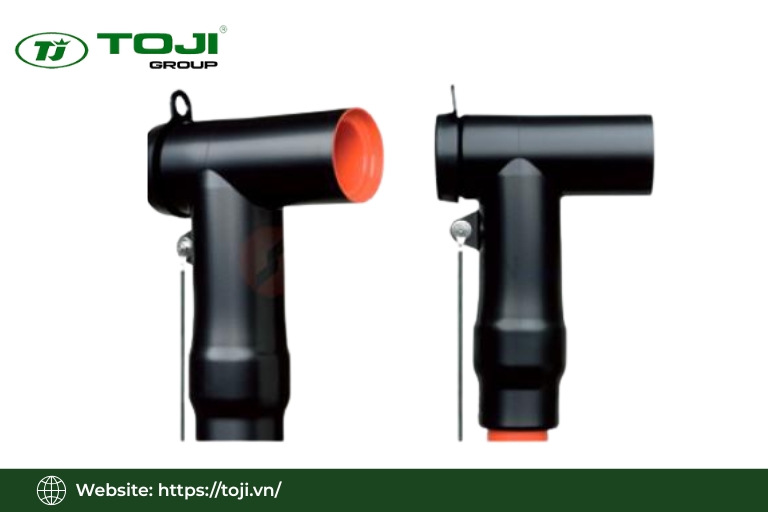

Đầu cáp T Plug 24kV, còn gọi là Tee Plug, Tplug hoặc Tee Connector, là dạng đầu cáp trung thế tách rời. Sản phẩm được dùng để đấu nối cáp ngầm trung thế 24kV vào thiết bị “dead-front” như tủ RMU, máy biến áp trung thế, tủ phân phối trung thế, thông qua bushing type C theo tiêu chuẩn IEC.
Phân loại sản phẩm dựa trên nhiều tiêu chí khác nhau. Về cấu hình, có T Plug 1 pha và 3 pha. Về dòng định mức, phổ biến là 630A và 800A. Ngoài ra còn có dạng Sub T-Plug dùng để đấu nối nối tiếp hoặc kết hợp phụ kiện phía sau. Về vật liệu cách điện, 2 nhóm chính là cao su EPDM và silicon, mỗi loại phù hợp với điều kiện môi trường và ứng dụng khác nhau.
Xem thêm:
Cấu tạo chính và nguyên lý đấu nối với tủ RMU/GIS

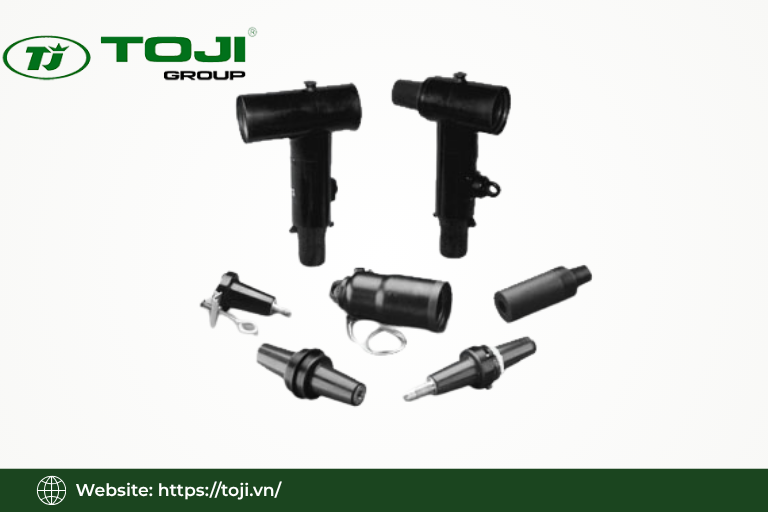

Cấu tạo của đầu cáp T Plug 24kV bao gồm: lớp vỏ cách điện bằng EPDM hoặc silicon, lớp bán dẫn ngoài, insert dẫn điện bằng vật liệu EPDM dẫn, tiếp điểm đồng hoặc hợp kim đồng, hệ thống kẹp và bu-lông kéo. Thiết kế này đảm bảo điện trường phân bố đều tại vùng tiếp xúc, hạn chế phóng điện cục bộ trong quá trình vận hành dài hạn.
Nguyên lý đấu nối diễn ra theo trình tự: kỹ sư chuẩn bị đầu cáp XLPE hoặc EPR theo đúng kích thước quy định trong hướng dẫn lắp đặt của hãng, sau đó lắp thân T Plug bao trùm phần đầu cáp và siết bu-lông để insert dẫn điện ép sát vào bushing type C trên tủ RMU hoặc GIS. Kết quả là tiếp xúc điện tốt, kín nước, và lớp bán dẫn ngoài bảo vệ trường điện toàn bề mặt.
Vai trò của đầu cáp T Plug 24kV trong hệ thống cáp ngầm
T Plug 24kV đảm bảo kết nối an toàn, kín nước và chịu được điện áp 24kV cùng dòng định mức 630A–800A liên tục. Giao diện tách rời giữa cáp ngầm và thiết bị trung thế giúp kỹ sư thao tác vận hành, bảo dưỡng định kỳ và thử nghiệm cáp thuận tiện hơn mà không cần ngắt toàn bộ hệ thống.
Lựa chọn đúng loại T Plug về thương hiệu, vật liệu, dải tiết diện và chuẩn bushing quyết định trực tiếp độ tin cậy vận hành hệ thống 24kV. Vì vậy, báo giá đầu cáp T Plug 24kV phải đi kèm tư vấn kỹ thuật bài bản, không chỉ đơn thuần là đơn giá trên bảng.
Các yếu tố ảnh hưởng đến báo giá đầu cáp T Plug 24kV
Giá đầu cáp T Plug 24kV trên thị trường có thể chênh lệch rất lớn giữa các thương hiệu và dòng sản phẩm. Hiểu rõ các yếu tố kỹ thuật và thương mại quyết định giá giúp người mua lý giải được chênh lệch, từ đó đưa ra quyết định tối ưu cả về mặt kỹ thuật lẫn chi phí đầu tư.
Thương hiệu và xuất xứ
3M cung cấp T Plug 24kV 630A cho tủ RMU với công nghệ tiêu chuẩn toàn cầu, được đánh giá cao về độ ổn định vận hành và dịch vụ hậu mãi. Giá thường ở mức trung bình–cao so với thị trường, nhưng độ tin cậy và nguồn hàng ổn định là lý do nhiều dự án ưu tiên lựa chọn.
Raychem/TE Connectivity nổi tiếng với dòng ELBC T-Plug 24kV–36kV 800A vật liệu EPDM và dòng RSTI silicon chịu môi trường khắc nghiệt. Giá silicon cao hơn EPDM do chi phí vật liệu và yêu cầu thử nghiệm nghiêm ngặt hơn. Nexans Euromold và Elastimold/Seik cũng là thương hiệu mạnh, thường cung cấp giải pháp đồng bộ với tủ RMU và đáp ứng đầy đủ tiêu chuẩn IEC.
Dải tiết diện cáp hỗ trợ và dòng định mức
Đầu cáp T Plug 24kV được thiết kế cho các dải tiết diện từ 25 đến 400 mm2 và dòng định mức 630A hoặc 800A. Dải tiết diện rộng hơn và dòng định mức cao hơn đồng nghĩa với cấu tạo phức tạp hơn, vật liệu nhiều hơn và yêu cầu thử nghiệm khắt khe hơn, kéo theo giá thành cao hơn.
Ví dụ cụ thể: dòng T Plug Raychem 800A 25–70 mm2 loại silicon có giá cao hơn nhiều so với dòng EPDM cùng dải tiết diện. T Plug cho tiết diện 300–400 mm2 cũng cao hơn hẳn so với dải 35–70 mm2, phản ánh chi phí vật liệu và yêu cầu kiểm định điện áp/dòng lớn hơn.
Vật liệu cách điện, khả năng chống nước và lớp bán dẫn
EPDM là cao su tổng hợp có độ đàn hồi và tính điện môi tốt, phù hợp với đa số ứng dụng trung thế trong điều kiện bình thường. Silicon có khả năng chịu nhiệt, chịu ô nhiễm môi trường và chịu tia cực tím cao hơn đáng kể, thường được lựa chọn cho các vị trí lắp đặt ngoài trời, khu công nghiệp hóa chất hoặc môi trường ẩm cao. Sự khác biệt này phản ánh trực tiếp vào mức chênh lệch giá giữa 2 dòng vật liệu.
Thiết kế kín nước với lớp bán dẫn đồng bộ cùng cáp XLPE/EPR, gioăng làm kín và vật liệu cách điện đồng nhất giúp hạn chế ẩm xâm nhập và giảm phóng điện bề mặt. Tuy nhiên, cấu trúc phức tạp này cũng làm tăng chi phí sản xuất và được phản ánh vào giá bán sản phẩm.
Tiêu chuẩn IEC và bộ phụ kiện đi kèm
Tiêu chuẩn IEC 60502 quy định yêu cầu đối với cáp điện lực cách điện chất rắn cho điện áp đến 30kV, trong đó phụ kiện như đầu cáp T Plug phải tương thích với cấu trúc cáp và đáp ứng yêu cầu điện môi, cơ khí. Tiêu chuẩn IEC 61442 quy định quy trình thử nghiệm phụ kiện cáp bao gồm thử nghiệm điện áp, phóng điện cục bộ, chịu nhiệt và chu kỳ tải. Ngoài ra, IEC 60840 áp dụng cho hệ thống cáp trên 30kV. Các tiêu chuẩn này ảnh hưởng trực tiếp đến chi phí nghiên cứu, sản xuất và giá bán.
Một điểm người mua cần lưu ý: một số báo giá bao gồm phụ kiện như Sub T-Plug, kit lắp đặt, mỡ silicon và băng keo bán dẫn, trong khi nhiều báo giá khác chỉ gồm thân đầu cáp chính. TOJI luôn ghi rõ phạm vi cung cấp trong từng báo giá dự án để tránh hiểu nhầm và phát sinh chi phí ngoài dự kiến.
Bảng giá tham khảo đầu cáp T Plug 24kV theo thương hiệu
Phần này cụ thể hóa dữ liệu giá từ thị trường, sắp xếp theo thương hiệu và dòng sản phẩm để người đọc nhanh chóng định vị khoảng giá phù hợp với hãng mình quan tâm. Khi thấy chênh lệch giá tương đối giữa các hãng, người mua sẽ đặt được câu hỏi kỹ thuật–thương mại đúng hơn khi liên hệ TOJI.
Giá tham khảo đầu cáp T Plug 24kV 3M 630A
Dòng 3M T Plug 24kV 630A cho cáp 3 lõi tiết diện 50 đến 150 mm2 thường có mức giá tham khảo dao động quanh 11.770.000 đồng/bộ trước VAT theo các kênh phân phối chính thức tại Việt Nam. Các tiết diện trong nhóm này (50, 70, 95, 120, 150 mm2) thường cùng mức giá, trong khi tiết diện 185 và 240 mm2 có thể nhỉnh hơn một chút.
Mức giá này là giá đại lý tham khảo tại thời điểm khảo sát và có thể thay đổi theo tỷ giá, chính sách nhập khẩu và chiết khấu theo khối lượng. TOJI khi báo giá theo dự án sẽ điều chỉnh linh hoạt trong khuôn khổ chính sách hãng để đảm bảo tính cạnh tranh.
Giá tham khảo đầu cáp T Plug 24kV Raychem/TE 800A
Dòng T Plug 24kV Raychem EPDM với các mã sản phẩm ELBC-824-3570-SC, ELBC-824-9512-SC, ELBC-824-1524-SC và ELBC-824-3040-SC có mức giá tham khảo khoảng 8,5–10,5 triệu đồng/bộ cho dải tiết diện 35–400 mm2. Đây là dòng phổ biến trong các ứng dụng công nghiệp và hạ tầng điện lực tại Việt Nam.
Dòng T Plug 24kV 800A vật liệu silicon (mã RSTI-5951, RSTI-5953, RSTI-5954, RSTI-5955) dành cho bushing type C có mức giá tham khảo cao hơn nhiều, khoảng 35–45 triệu đồng/bộ. Mức chênh lệch này xuất phát từ cấu trúc silicon cao cấp, khả năng chịu điều kiện khắc nghiệt và thiết kế cho ứng dụng đặc biệt đòi hỏi độ tin cậy cao hơn.
Giá tham khảo các thương hiệu Nexans/Euromold và Elastimold/Seik
Nexans/Euromold và Elastimold/Seik được ứng dụng rộng rãi trong các dự án tủ RMU tại Việt Nam, nhưng mức giá công khai chi tiết trên thị trường còn hạn chế. Theo tham khảo từ các kênh phân phối, mức giá 2 dòng này thường ngang hoặc nhỉnh hơn so với dòng EPDM của Raychem, thấp hơn so với dòng silicon Raychem, nhưng cần xác nhận từng trường hợp cụ thể.
TOJI khuyến nghị khách hàng liên hệ trực tiếp để nhận báo giá đầu cáp T Plug 24kV cập nhật cho các thương hiệu này, đặc biệt khi dự án có yêu cầu đặc biệt về chứng nhận xuất xứ hoặc khối lượng lớn cần đàm phán chiết khấu.
Hướng dẫn lựa chọn đầu cáp T Plug 24kV phù hợp
Sau khi tham khảo giá, người mua cần biết cách chọn đúng model để tránh mua nhầm dẫn đến rủi ro kỹ thuật hoặc phát sinh chi phí thay thế. Tiêu chí lựa chọn xoay quanh điện áp định mức, loại cáp, tiết diện, dòng tải, loại tủ RMU/GIS và điều kiện môi trường lắp đặt. TOJI đóng vai trò tư vấn kỹ thuật để đảm bảo model được chọn phù hợp toàn diện với hệ thống.
Xác định đúng điện áp định mức và loại cáp sử dụng
Bước đầu tiên là xác nhận điện áp danh định của hệ thống, ví dụ 22/24kV, và loại cáp sử dụng (XLPE hoặc EPR, số lõi 1C hoặc 3C). Mỗi dòng T Plug được thiết kế cho điện áp và loại cáp cụ thể; lựa chọn sai dẫn đến không khớp với bushing hoặc không đảm bảo phân bố điện trường an toàn trong quá trình vận hành.
Ví dụ thực tế: T Plug 24kV dành cho cáp 3Cx50 mm2 của 3M có kích thước lắp đặt và insert dẫn điện hoàn toàn khác với T Plug 24kV dành cho cáp 1Cx95 mm2 của Raychem 800A. TOJI dựa vào thông tin cáp để đề xuất model chính xác, tránh nhầm lẫn có thể gây hỏng thiết bị.
Lựa chọn theo tiết diện cáp, dòng tải và loại tủ RMU/GIS
Tiết diện cáp và dòng tải dự kiến quyết định dòng định mức của T Plug cần chọn, thường là 630A hoặc 800A. Trong khi đó, loại tủ RMU hoặc GIS quyết định kiểu bushing type C trên thiết bị, và T Plug phải có interface tương thích với bushing đó. Người mua phải thỏa mãn cả 2 nhóm tiêu chí này cùng lúc mới đảm bảo lắp đặt đúng kỹ thuật.
TOJI thường yêu cầu khách hàng cung cấp hãng và model tủ RMU hoặc GIS (ví dụ Schneider RM6, ABB SafeRing, Siemens NXPLUS, LS), loại bushing trên tủ, rồi đối chiếu với catalogue của 3M, Raychem, Nexans và Elastimold để chọn model T Plug có interface chính xác, tránh phải dùng adapter ngoài catalogue.
Lưu ý về điều kiện môi trường lắp đặt và phụ kiện bổ sung
Điều kiện lắp đặt ảnh hưởng trực tiếp đến quyết định chọn EPDM hay silicon. Vị trí trong nhà, trạm điện khép kín và khí hậu ôn hòa phù hợp với EPDM. Vị trí ngoài trời, hầm cáp ẩm hoặc khu công nghiệp có môi trường ăn mòn cần xem xét silicon để đảm bảo tuổi thọ lâu dài.
Ngoài thân T Plug chính, một số dự án cần thêm Sub T-Plug để đấu nối nối tiếp, đầu nối dạng Y, chống sét van đấu nối phía sau (ví dụ mã RSTI-68SA24xx của Raychem) để bảo vệ quá điện áp. TOJI tư vấn toàn bộ phụ kiện bổ sung này và đưa vào báo giá như phần giải pháp tổng thể, không chỉ đơn chiếc đầu cáp.
So sánh đầu cáp T Plug 24kV với các loại đầu cáp trung thế khác
Không phải dự án nào cũng cần T Plug 24kV. Việc so sánh với Elbow Connector, Separable Connector và đầu cáp co nguội giúp người dùng xác định trường hợp nào ưu tiên T Plug, trường hợp nào dùng giải pháp khác, từ đó tối ưu cả kỹ thuật lẫn chi phí.
So sánh T Plug 24kV với Elbow Connector
Elbow Connector là đầu cáp dạng chữ L, đấu vào bushing type A hoặc B, phổ biến cho một số thiết bị trung thế khác như máy biến áp và recloser kiểu thiết kế cũ. T Plug là dạng chữ T, tối ưu cho đấu nối đồng bộ 3 pha hoặc kết hợp Sub T-Plug và phụ kiện phía sau, đi cùng bushing type C theo tiêu chuẩn IEC hiện đại.
Lựa chọn giữa T Plug và Elbow Connector không nên dựa vào giá mà phải dựa trên yêu cầu thiết kế tủ RMU hoặc GIS. TOJI phân tích catalogue thiết bị và đề xuất dạng đầu cáp phù hợp nhất để tránh phải dùng adapter làm tăng rủi ro và chi phí.
So sánh T Plug với Separable Connector và đầu cáp co nguội khác
Separable Connector dạng thẳng (straight connector), separable elbow và đầu cáp co nguội 3M QT-II đều là đầu cáp trung thế nhưng có hình dạng và nguyên lý đấu nối khác nhau. Đầu cáp co nguội QT-II không có hình dạng T hoặc chữ L mà là dạng nối trực tiếp, phù hợp cho đầu cuối cáp ngầm vào thanh cái trung thế hở.
Mỗi loại có ứng dụng riêng biệt và không thể thay thế nhau. Nếu thiết bị yêu cầu bushing type C dành cho T Plug mà sử dụng connector loại khác thì không đảm bảo lắp đặt theo tiêu chuẩn IEC. TOJI căn cứ vào hãng, model thiết bị và tiêu chuẩn IEC để đề xuất đúng loại đầu cáp cho từng vị trí.
Tác động của việc chọn giải pháp đầu cáp đến tổng chi phí dự án
Lựa chọn đúng giải pháp đầu cáp ngay từ đầu giúp tránh phát sinh chi phí adapter, thay đổi cấu hình tủ RMU và sự cố trong quá trình vận hành. Đầu cáp không phù hợp gây ra tiếp xúc kém, phóng điện cục bộ và hư hỏng cáp, kéo theo chi phí bảo trì và sửa chữa cao hơn nhiều so với giá trị ban đầu của sản phẩm.
TOJI không chỉ báo giá từng sản phẩm riêng lẻ mà xem xét tổng thể cấu hình thiết bị, tuyến cáp và phụ kiện, từ đó đề xuất giải pháp có tổng chi phí sở hữu hợp lý cho chủ đầu tư trong toàn vòng đời dự án.
Kết luận
Giá đầu cáp T Plug 24kV phụ thuộc vào nhiều yếu tố như chuẩn Interface, dòng định mức (200A/630A), tiết diện cáp, thương hiệu và cấu hình phụ kiện đi kèm. Để nhận báo giá chính xác và lựa chọn đúng model phù hợp với hệ thống, hãy liên hệ TOJI để được tư vấn kỹ thuật và cung cấp giải pháp tối ưu cho từng dự án.
