Thông số kỹ thuật đầu cáp co nguội 3M giúp kỹ sư điện và nhà thầu lựa chọn đúng model theo từng cấp điện áp và loại cáp. TOJI – nhà phân phối 3M tại Việt Nam – tổng hợp thông số các dòng QTII, QT-III, QS-III, giải thích ý nghĩa từng thông số, hướng dẫn đối chiếu với cáp thực tế và cung cấp lưu ý thi công để tránh sai sót ảnh hưởng tuổi thọ hệ thống điện.
Định Nghĩa Và Ý Định Tìm Kiếm Đầu Cáp Co Nguội 3M
Người tìm kiếm từ khóa “thông số kỹ thuật đầu cáp co nguội 3M” không chỉ muốn xem giới thiệu sản phẩm, mà cần dữ liệu kỹ thuật cụ thể để đối chiếu với hệ thống cáp đang triển khai. Đối tượng chính là kỹ sư điện, cán bộ vật tư và nhà thầu thi công, những người cần biết rõ cấp điện áp, tiết diện, đường kính cách điện, loại lõi và tiêu chuẩn trước khi đặt hàng.
Khái Niệm Đầu Cáp Co Nguội 3M
Đầu cáp co nguội là phụ kiện đầu cuối cáp điện trung thế, sử dụng ống cao su silicone được co sẵn ở trạng thái giãn trên lõi nhựa tháo được. Khi lắp đặt, kỹ thuật viên kéo lõi nhựa ra để ống silicone tự co lại bao quanh bề mặt cách điện cáp mà không cần nguồn nhiệt. Công nghệ này phù hợp cho hệ thống cáp trung thế từ 12 kV đến 36 kV, tương thích với cáp XLPE và EPR có màn chắn kim loại.
Xem thêm:
Nhu Cầu Tra Cứu Thông Số Của Người Thiết Kế
Kỹ sư cần xác định đúng model đầu cáp dựa trên 4 yếu tố chính: cấp điện áp hệ thống, tiết diện và đường kính cách điện của cáp, loại lõi (1 lõi hoặc 3 lõi) và môi trường lắp đặt. Nếu chỉ tra tiết diện danh định mà bỏ qua đường kính cách điện thực tế, người dùng dễ chọn nhầm model không phủ kín hoặc bị co quá mức, làm giảm áp lực tiếp xúc và tạo nguy cơ phóng điện bề mặt.
Bảng Thông Số Tổng Hợp Các Dòng Đầu Cáp Co Nguội 3M Phổ Biến
Các dòng đầu cáp co nguội 3M phổ biến tại Việt Nam bao gồm series QTII dành cho cáp 3 lõi và 1 lõi từ 12 kV đến 36 kV, series QT-III cho dải 5-35 kV, và series QS-III dành cho bộ nối thẳng cáp 35 kV. Mỗi series có cấu hình khác nhau về số tán cách điện, loại lõi, dải tiết diện và tiêu chuẩn áp dụng, cần tra cứu đúng theo cấp điện áp thực tế của công trình.
| Series | Cấp điện áp | Loại cáp / Tiết diện | Môi trường lắp đặt | Đặc điểm nổi bật |
|---|---|---|---|---|
| QTII-4S-31 | 12 kV | Cáp 3 lõi, 25–630 mm² | Trong nhà | Cao su silicone, nhiệt độ làm việc 90°C, quá tải đến 130°C |
| QTII-4S-32 | 24 kV | Cáp 3 lõi, 25–630 mm² | Trong nhà | Đáp ứng IEC 60502-4, IEEE 404; tương thích cáp XLPE, EPR, màn chắn băng đồng hoặc sợi đồng |
| QTII-6S-32-95 | 24 kV | Cáp 3 lõi 95 mm² | Ngoài trời | Tích hợp vật liệu High-K, chống tia UV, chống ẩm, phù hợp môi trường ô nhiễm |
| QTII-6S-33 | 36 kV | Cáp 3 lõi, 35–630 mm² | Trong nhà | Lớp cách điện silicone dày hơn, đáp ứng yêu cầu điện áp cao |
| QTII-8S-33 | 36 kV | Cáp 3 lõi, 35–630 mm² | Ngoài trời | Thiết kế 8 tán cách điện, tăng chiều dài đường rò, phù hợp môi trường bụi muối và công nghiệp |
| QTII 1 lõi | 36 kV | Cáp 1 lõi từ 35 mm² trở lên | Trong nhà / Ngoài trời (tùy phiên bản) | Dành cho hệ thống sử dụng cáp đơn lõi, lắp riêng từng pha |
| QT-II 5630K | 5–15 kV | Cáp trung thế | Trong nhà | Silicone High-K, tối ưu phân bố điện trường tại vùng đầu cáp |
| QT-III 7600-S-3G | 5–35 kV | Cáp trung thế | Trong nhà / Ngoài trời | Tích hợp vật liệu High-K và hợp chất làm kín, chống ẩm hiệu quả |

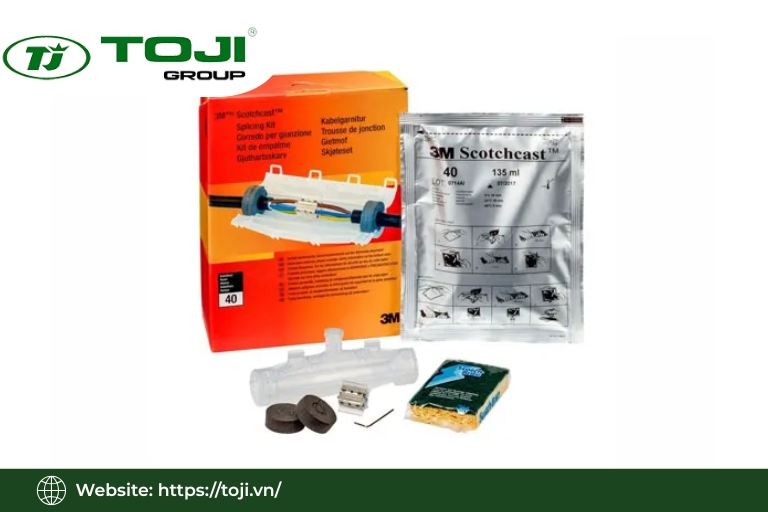

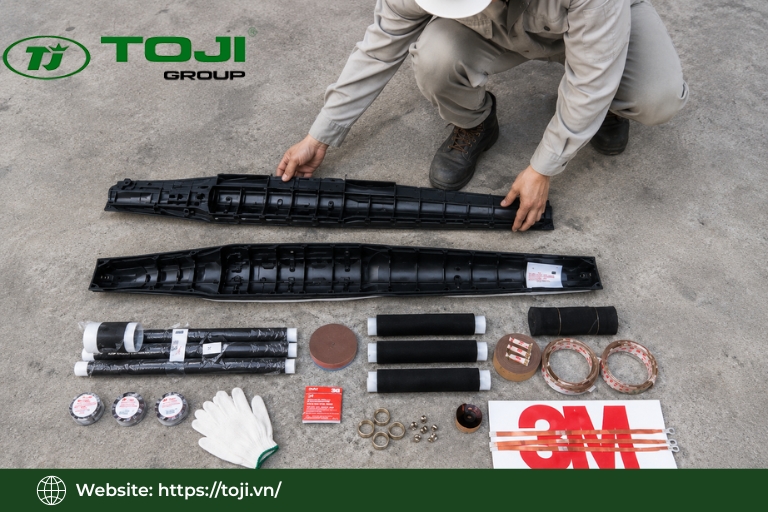

| QS-III 5535A | 35 kV | Cáp 60–185 mm² | Hộp nối thẳng | Chịu quá tải đến 140°C, đạt tiêu chuẩn IEEE 404 |
| QS-III 5536A | 35 kV | Cáp 185–500 mm² | Hộp nối thẳng | Thiết kế cho tiết diện lớn, chịu quá tải đến 140°C, đạt IEEE 404 |
Giải Thích Ý Nghĩa Từng Thông Số Kỹ Thuật
Hiểu đúng ý nghĩa từng thông số kỹ thuật giúp người dùng đối chiếu chính xác với catalogue cáp thực tế, tránh chọn sai model dẫn đến hệ thống mất ổn định hoặc phải thay thế tốn kém. Mỗi thông số đều có vai trò xác định trong việc lựa chọn đúng dòng sản phẩm, từ điện áp danh định cho đến cấu trúc màn chắn kim loại của cáp.
Điện áp danh định và cách đối chiếu với cáp
Cáp trung thế thường được ký hiệu theo các cấp điện áp như 12/20 kV, 18/30 kV hoặc 19/33 kV theo tiêu chuẩn IEC 60502. Trong đó, giá trị đầu tiên là điện áp pha – đất, còn giá trị thứ hai là điện áp pha – pha lớn nhất của hệ thống.
Khi lựa chọn đầu cáp, cấp điện áp của đầu cáp phải bằng hoặc cao hơn cấp điện áp của cáp. Chẳng hạn, cáp 12/20 kV nên sử dụng đầu cáp 24 kV, còn cáp 19/33 kV phù hợp với đầu cáp 36 kV. Để chọn đúng model, kỹ sư nên tra điện áp danh định trong catalogue cáp rồi đối chiếu với cấp điện áp tương ứng của đầu cáp 3M.
Tiết diện cáp và đường kính cách điện
Mỗi tiết diện cáp đều có một đường kính lớp cách điện tương ứng. Ví dụ, cáp 95 mm² thường có đường kính cách điện khoảng 22 mm, trong khi cáp 120 mm² sẽ có đường kính lớn hơn.
Đầu cáp co nguội 3M được thiết kế theo từng dải đường kính nhất định để đảm bảo lực ép hướng tâm sau khi co. Vì vậy, ngoài việc xác định tiết diện, kỹ sư cần kiểm tra đường kính cách điện thực tế của cáp và đối chiếu với dải đường kính cho phép trong catalogue để lựa chọn đúng model.
Loại lõi và cấu trúc màn chắn kim loại
Đầu cáp 1 lõi (1C) được sử dụng cho cáp đơn lõi có màn chắn băng đồng hoặc sợi đồng, mỗi pha sẽ lắp một bộ đầu cáp riêng.
Trong khi đó, đầu cáp 3 lõi (3C) như QTII-4S-32 hoặc QTII-6S-33 được tích hợp ống chia pha silicone, giúp xử lý đồng thời ba pha và bảo vệ vùng màn chắn tại điểm chuyển tiếp. Nếu công trình sử dụng cáp 3 lõi chung vỏ thì nên chọn đầu cáp 3C; còn với hệ thống dùng ba sợi cáp đơn lõi, cần lắp ba bộ đầu cáp 1C độc lập.
Vật liệu và nhiệt độ làm việc
Đầu cáp co nguội 3M sử dụng cao su silicone có khả năng cách điện cao và đặc tính kỵ nước tự nhiên. Nước trên bề mặt vật liệu sẽ kết thành giọt thay vì tạo thành màng liên tục, giúp hạn chế dòng rò và giảm nguy cơ phóng điện bề mặt.
Hầu hết các dòng đầu cáp co nguội 3M có nhiệt độ làm việc liên tục 90°C và chịu quá tải đến 130°C. Riêng một số model thuộc dòng QS-III có thể làm việc liên tục ở 105°C và chịu quá tải đến 140°C. Đối với môi trường có độ ẩm cao, hóa chất hoặc bức xạ UV mạnh, nên ưu tiên các phiên bản silicone chuyên dụng để đảm bảo độ bền lâu dài.
Tiêu chuẩn kỹ thuật và mã sản phẩm
Mã sản phẩm của đầu cáp 3M thể hiện nhiều thông tin kỹ thuật quan trọng. Ví dụ, trong mã QTII-4S-32, QT là dòng co nguội, II là thế hệ sản phẩm, 4S thể hiện cấu hình tán cách điện và 32 tương ứng với dòng sản phẩm cấp 24 kV.
Tương tự, QTII-6S-33 và QTII-8S-33 đều là dòng 36 kV, trong đó phiên bản 8S có nhiều tán cách điện hơn để tăng chiều dài đường rò, phù hợp với điều kiện lắp đặt ngoài trời hoặc môi trường ô nhiễm. Việc hiểu ý nghĩa mã sản phẩm giúp kỹ sư và bộ phận mua hàng nhận biết nhanh cấu hình, cấp điện áp và ứng dụng của sản phẩm mà không cần tra cứu nhiều bước trong catalogue.
Nguyên Lý Co Nguội Và Cấu Tạo Đầu Cáp 3M
Công nghệ co nguội của 3M dựa trên đặc tính co hồi đàn hồi của silicone, kết hợp với cấu tạo đa lớp gồm lớp High-K điều chỉnh điện trường, lớp tán cách điện chống rò bề mặt và lớp lõi tiếp xúc trực tiếp với cách điện cáp. Hiểu cơ chế này giúp kỹ sư lý giải tại sao đầu cáp co nguội 3M duy trì độ bền tốt hơn trong các môi trường khắc nghiệt so với các phương pháp khác.
Nguyên Lý Công Nghệ Co Nguội
Ống silicone được sản xuất ở trạng thái co tự nhiên, sau đó kéo giãn và lắp trên lõi nhựa tháo được để giữ nguyên ở trạng thái giãn cho đến khi lắp đặt. Khi đưa ống vào đúng vị trí trên cáp, kỹ thuật viên kéo lõi nhựa ra từ từ, ống silicone co hồi tạo áp lực hướng tâm liên tục và đồng đều quanh bề mặt cách điện. Không cần súng hơi nóng hay nguồn nhiệt, giảm nguy cơ cháy nổ tại hiện trường và loại bỏ khả năng cách điện cáp bị ảnh hưởng nhiệt trong quá trình lắp.
Cấu Tạo Lớp Cách Điện Và Lớp High-K
Lớp ngoài cùng là các tán cách điện silicone đa tán, kéo dài chiều dài rò để chống phóng điện bề mặt khi bề mặt đầu cáp bị ẩm hoặc bụi bẩn bám. Lớp giữa là vật liệu High-K với hằng số điện môi cao, có chức năng phân bố đều điện trường tại vùng chuyển tiếp giữa màn chắn kim loại và lớp cách điện, tránh tập trung điện trường gây phóng điện cục bộ. Lớp trong là silicone tiếp xúc trực tiếp với bề mặt cách điện cáp, được duy trì áp lực hướng tâm liên tục nhờ lực co hồi đàn hồi để tạo hệ thống bịt kín hoàn toàn không có khoảng rỗng.
Khả Năng Chống Rò Điện, Chống UV, Chống Ẩm
Bề mặt silicone có tính đẩy nước tự nhiên, nước không trải thành màng liên tục mà tụ thành giọt, làm gián đoạn đường dẫn rò bề mặt ngay cả khi đầu cáp bị ướt hoàn toàn. Silicone chịu được tác động của tia tử ngoại, ozone và hóa chất trong môi trường công nghiệp, duy trì tính chất cơ-điện ổn định ở dải nhiệt độ rộng. Hợp chất làm kín bên trong đầu cáp tạo áp lực hướng tâm liên tục không suy giảm theo thời gian, đảm bảo hệ thống bịt kín hoàn toàn không có khoảng rỗng ngay cả sau nhiều năm vận hành.
So Sánh Đầu Cáp Co Nguội 3M Với Đầu Cáp Co Nhiệt
Đầu cáp co nguội và đầu cáp co nhiệt đều phục vụ mục đích hoàn thiện đầu cuối cáp trung thế, nhưng khác nhau về cơ chế lắp đặt, mức độ phụ thuộc tay nghề và khả năng bảo vệ dài hạn trong môi trường khó. Nắm rõ sự khác biệt này giúp người dùng chọn đúng công nghệ cho từng ứng dụng thay vì chỉ dựa vào giá thành ban đầu.
| Tiêu chí | Đầu cáp co nhiệt | Đầu cáp co nguội 3M |
|---|---|---|
| Phương pháp lắp đặt | Ống polymer co lại bằng súng hơi nóng hoặc đèn khò | Ống silicone co bằng lực đàn hồi tự nhiên, không cần nguồn nhiệt |
| Yêu cầu tay nghề | Phụ thuộc nhiều vào kỹ năng kiểm soát nhiệt của thợ | Ít phụ thuộc tay nghề, thao tác đơn giản và đồng đều hơn |
| Kiểm soát chất lượng | Dễ xảy ra co không đều nếu gia nhiệt không đúng | Lực co ổn định, giảm sai số trong quá trình lắp đặt |
| An toàn thi công | Cần sử dụng nguồn nhiệt, có nguy cơ cháy nổ tại hiện trường | Không dùng lửa hoặc nhiệt, phù hợp khu vực có yêu cầu an toàn cao |
| Phù hợp môi trường | Thích hợp nơi dễ triển khai thiết bị gia nhiệt | Phù hợp không gian chật hẹp, khu vực có khí dễ cháy hoặc khó sử dụng nguồn nhiệt |
| Độ kín sau lắp đặt | Có thể xuất hiện khe hở nếu gia nhiệt không đều | Áp lực hướng tâm liên tục, tạo độ kín đồng đều trên toàn bộ bề mặt cáp |
| Nguy cơ phóng điện cục bộ | Cao hơn nếu tồn tại khoảng rỗng giữa ống và lớp cách điện | Thấp nhờ hạn chế khoảng rỗng và duy trì lực ép lâu dài |
| Khả năng chống ẩm | Phụ thuộc chất lượng thi công | Hệ thống làm kín hiệu quả, hạn chế hơi ẩm xâm nhập |
| Độ tin cậy dài hạn | Phụ thuộc nhiều vào chất lượng lắp đặt ban đầu | Độ tin cậy cao, duy trì hiệu quả trong suốt vòng đời thiết bị |
| Ứng dụng khuyến nghị | Công trình thông thường, dễ kiểm soát điều kiện thi công | Đầu cáp RMU, máy biến áp, cáp ngầm ngoài trời và các vị trí yêu cầu độ tin cậy cao |
Hướng Dẫn Lựa Chọn Đầu Cáp 3M Theo Cấp Điện Áp Và Loại Cáp
Quy trình lựa chọn đầu cáp co nguội 3M cần thực hiện theo 4 bước tuần tự, từ xác định cấp điện áp hệ thống, đối chiếu tiết diện và đường kính cách điện, xác định môi trường lắp đặt cho đến chọn cấu hình lõi phù hợp. Làm đúng trình tự này giúp người dùng xác định chính xác mã sản phẩm mà không cần đoán hoặc hỏi lại nhà cung cấp nhiều lần.
Bước 1 – Xác Định Cấp Điện Áp Và Cấu Hình Cáp Hệ Thống
Từ hồ sơ thiết kế hoặc catalogue hệ thống, kỹ sư xác định điện áp danh định của cáp theo chuẩn IEC, ví dụ cáp 12/20 kV, 18/30 kV hoặc 19/33 kV. Đồng thời xác định cấu hình cáp: cáp 3 lõi 3 pha chung vỏ hay cáp 1 lõi ba sợi riêng biệt. Từ đó ánh xạ sang cấp điện áp đầu cáp: cáp 12/20 kV chọn đầu cáp 24 kV; cáp 18/30 kV hoặc 19/33 kV chọn đầu cáp 36 kV.
Bước 2 – Đối Chiếu Tiết Diện Và Đường Kính Cách Điện Cáp
Từ catalogue cáp XLPE hoặc EPR, kỹ sư tìm tiết diện danh định của cáp đang sử dụng (ví dụ 70, 95, 120 hay 240 mm²) và đọc giá trị đường kính cách điện chính xác tương ứng với tiết diện đó. Bước này không được bỏ qua vì 2 cuộn cáp cùng tiết diện từ 2 nhà sản xuất khác nhau có thể có đường kính cách điện khác nhau do cấu trúc cách điện khác nhau. Ví dụ: cáp 3×95 mm² có đường kính cách điện khoảng 22 mm thì cần chọn model QTII-6S-32-95 hoặc model có dải đường kính bao trùm giá trị 22 mm đó.
Bước 3 – Chọn Môi Trường Lắp Đặt (Trong Nhà/Ngoài Trời)
Lắp đặt trong nhà ít ô nhiễm, không tiếp xúc tia UV trực tiếp và độ ẩm kiểm soát được thì chọn phiên bản dành cho trong nhà với số tán cách điện ít hơn, ví dụ QTII-4S-32 cho 24 kV hoặc QTII-6S-33 cho 36 kV. Lắp đặt ngoài trời chịu bụi, ẩm, tia UV hoặc gần khu vực hóa chất thì cần phiên bản ngoài trời có tán dài hơn, silicone chống UV, ví dụ QTII-6S-32-95 cho 24 kV ngoài trời hoặc QTII-8S-33 cho 36 kV ngoài trời.
Bước 4 – Chọn Loại Lõi 1C Hoặc 3C
Nếu hệ thống dùng cáp 3 lõi 3 pha chung vỏ, kỹ sư chọn đầu cáp 3C đi kèm ống chia pha silicone định hình để xử lý đồng thời cả vùng chia pha và bảo vệ màn chắn. Nếu hệ thống dùng cáp 1 lõi ba sợi riêng, kỹ sư chọn 3 bộ đầu cáp 1C lắp độc lập cho từng lõi, hoặc sử dụng kit 3 bộ đơn lõi nếu nhà sản xuất cung cấp dạng gói. Ví dụ: hệ thống cáp 3 lõi XLPE 3×120 mm² cấp 24 kV ngoài trời chọn QTII-6S-32 phiên bản 3C; hệ thống cáp 1 lõi 1×240 mm² cấp 36 kV chọn đầu cáp 1C 36 kV tương ứng.
Ví Dụ Minh Họa Lựa Chọn Model
Trường hợp 1: Hệ thống 24 kV dùng cáp XLPE 3×120 mm² đấu từ tủ RMU ra máy biến áp đặt ngoài trời trong môi trường ô nhiễm nhẹ. Kỹ sư cần chọn QTII-6S-32 phiên bản ngoài trời, cấu hình 3C, tiết diện 120 mm², xác nhận dải đường kính cách điện phù hợp với đường kính đo từ catalogue cáp, đạt IEC 60502-4.
Trường hợp 2: Hệ thống 36 kV dùng cáp XLPE 1×240 mm² đấu vào máy biến áp đặt ngoài trời trong trạm kiosk. Kỹ sư chọn đầu cáp QTII 1C 36 kV phiên bản ngoài trời, tiết diện 240 mm², cấu hình phù hợp cáp đơn lõi, chịu UV và ẩm, lắp riêng 3 bộ cho 3 lõi.
Tiêu Chuẩn Quốc Tế Và Chứng Nhận Kỹ Thuật
Đầu cáp co nguội 3M được thiết kế và thử nghiệm theo các tiêu chuẩn quốc tế nghiêm ngặt, giúp sản phẩm đáp ứng yêu cầu của hồ sơ thiết kế, đấu thầu và nghiệm thu tại Việt Nam lẫn quốc tế. Các tiêu chuẩn này là căn cứ quan trọng để kỹ sư và cán bộ vật tư xác nhận chất lượng sản phẩm trước khi đặt hàng.
Tiêu Chuẩn IEC 60502-4
IEC 60502-4 quy định yêu cầu về thiết kế, vật liệu, thử nghiệm điện áp, phóng điện cục bộ, chu kỳ nhiệt-ẩm đối với đầu cáp và hộp nối cáp trung thế. Dòng QTII-6S-32-95 và các model QTII khác được giới thiệu là đáp ứng IEC 60502-4, đồng nghĩa với việc sản phẩm đã vượt qua các bài thử nghiệm điện áp, chịu ẩm và chu kỳ nhiệt theo yêu cầu của tiêu chuẩn này.
Tiêu Chuẩn IEEE 404
IEEE 404 áp dụng cho phụ kiện đầu cáp và bộ nối hệ thống điện 5-69 kV, bao gồm thử nghiệm xung sét BIL, chu kỳ nhiệt-điện áp và thử nghiệm ngâm ẩm. Bộ nối QS-III 35 kV được thiết kế đạt IEEE 404 với mức BIL 250 kV, nhiệt độ vận hành liên tục 105 °C và chịu quá tải 140 °C, đảm bảo biên an toàn cao hơn mức yêu cầu tối thiểu của tiêu chuẩn.
Tiêu Chuẩn ANSI C119.1
ANSI C119.1 quy định yêu cầu thử nghiệm cơ-điện cho các mối nối và phụ kiện cáp, bảo đảm độ bền cơ học dưới tác động của lực kéo, rung và biến dạng nhiệt. Một số đầu cáp 3M được chứng nhận đồng thời theo ANSI C119.1, IEC 60502-4 và IEEE 404, cho thấy sản phẩm đáp ứng cả thị trường Bắc Mỹ và quốc tế, thuận lợi cho các dự án có yêu cầu tiêu chuẩn đa quốc gia.

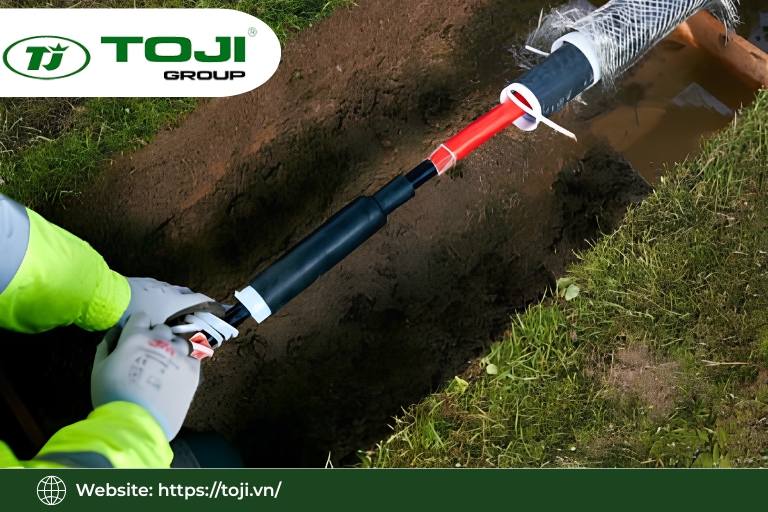

Lưu Ý Kỹ Thuật Khi Thi Công Đầu Cáp Co Nguội 3M
Thi công đầu cáp co nguội 3M đúng quy trình là yếu tố quyết định tuổi thọ và độ tin cậy của hệ thống. Sai sót trong chuẩn bị bề mặt cáp, bóc lớp màn chắn không đúng chiều dài hay kéo lõi nhựa không đều đều có thể làm giảm hiệu quả bịt kín và tạo điểm yếu về điện trường.
Quy Trình Chuẩn Thi Công
- Bước đầu tiên là cắt và bóc lớp vỏ ngoài, màn chắn kim loại và lớp bán dẫn theo đúng chiều dài quy định trong tài liệu hướng dẫn lắp đặt 3M, không cắt thiếu hoặc quá dài.
- Sau đó làm sạch bề mặt cách điện bằng dung dịch vệ sinh chuyên dụng, đảm bảo không còn vết dầu mỡ, bụi bẩn hoặc cặn bán dẫn còn sót lại.
- Tiếp theo lắp đầu cốt (nếu có) theo đúng lực ép quy định, sau đó đưa ống đầu cáp vào đúng hướng và vị trí, rồi kéo lõi nhựa từ từ và đều tay để ống silicone co lại quanh cáp không bị xoắn hoặc lệch.
Các Lỗi Thi Công Thường Gặp
- Lỗi phổ biến nhất là không vệ sinh kỹ bề mặt cách điện trước khi lắp, khiến bụi bẩn hoặc dầu mỡ làm giảm độ bám của silicone và tạo điểm yếu điện trường ngay tại ranh giới tiếp xúc.
- Lỗi thứ 2 là bóc màn chắn không đúng chiều dài, khiến lớp High-K không phủ đúng vùng cần điều chỉnh điện trường, làm giảm hiệu quả phân bố điện trường.
- Lỗi thứ 3 là kéo lõi nhựa quá nhanh hoặc giật không đều, gây xoắn ống silicone làm mất tính đối xứng và giảm áp lực hướng tâm tại một số vùng.
Kết Luận
Bài viết đã tổng hợp đầy đủ thông số kỹ thuật đầu cáp co nguội 3M theo các dòng QTII, QT-III và QS-III, phủ dải điện áp từ 5 kV đến 36 kV, giúp kỹ sư điện, nhà thầu và cán bộ vật tư tra cứu nhanh mà không cần tìm kiếm nhiều tài liệu rời rạc. Qua bài viết trên, Toji đã giúp người dùng tra cứu kỹ thuật thực dụng, phù hợp nhu cầu của kỹ sư thiết kế lẫn đội ngũ thi công tại các dự án điện trung thế trên cả nước.
