Đầu cáp ngầm 3M là bộ kit chuyên dụng để đấu nối cáp điện trung thế và hạ thế tại trạm biến áp, khu công nghiệp và dự án năng lượng. TOJI biên soạn bài viết này cung cấp định nghĩa kỹ thuật, phân loại theo cấp điện áp, phân tích ưu điểm công nghệ co nguội, hướng dẫn chọn model theo tiết diện và môi trường lắp đặt, cùng quy trình thi công và lỗi thường gặp cần tránh.
Định nghĩa, cấu tạo và nguyên lý hoạt động đầu cáp ngầm 3M
Đầu cáp ngầm 3M là tập hợp các bộ kit đầu cáp điện do hãng 3M (Mỹ) sản xuất, được dùng để đấu nối cáp cách điện rắn với thiết bị điện, đảm bảo cách điện, chống ẩm và chống phóng điện bề mặt tại điểm chuyển tiếp. Sản phẩm sử dụng vật liệu cao su silicone cao cấp, lớp vật liệu hằng số điện môi cao (High-K) điều khiển phân bố điện trường và chất làm kín tích hợp sẵn. Điểm khác biệt cốt lõi của đầu cáp ngầm so với đầu cáp thông thường nằm ở yêu cầu chống ẩm và chống xâm nhập nước cao hơn, do cáp được đặt trong đất hoặc ống ngầm.
Khái niệm đầu cáp ngầm 3M và vai trò trong hệ thống điện
Đầu cáp ngầm 3M là bộ kit chuyên dụng dùng để xử lý đầu cuối của cáp điện cách điện rắn, tạo kết nối an toàn với tủ đóng cắt, máy biến áp, thanh cái hoặc thiết bị điện khác trong hệ thống phân phối. Tại vị trí đầu cáp, lớp màn chắn kim loại phải được bóc ra để lộ phần cách điện, tạo vùng chuyển tiếp dễ bị tập trung điện trường và xâm nhập ẩm nếu không được bảo vệ đúng cách.
Cấu tạo vật liệu và nguyên lý phân bố điện trường
Các bộ đầu cáp ngầm 3M sử dụng cao su silicone cách điện kết hợp với lớp High-K để điều khiển phân bố điện trường tại vùng chuyển tiếp giữa màn chắn bán dẫn và không khí. Nếu không có lớp High-K, điện trường sẽ tập trung cục bộ tại mép màn chắn, gây phóng điện bề mặt và lão hóa sớm lớp cách điện của cáp. Chất làm kín tích hợp sẵn ở phần trên cùng, kết hợp với băng mastic và băng vinyl, tạo cấu trúc nhiều lớp ngăn hơi ẩm và nước xâm nhập vào vùng cách điện quan trọng nhất.
Công nghệ co nguội và co nhiệt của 3M
3M cung cấp 2 công nghệ chính cho đầu cáp ngầm: co nguội (cold shrink) và co nhiệt (heat shrink). Với công nghệ co nguội, lớp cao su silicone được kéo dãn sẵn trên lõi nhựa; kỹ thuật viên chỉ cần kéo dây rút để tháo lõi ra, lớp silicone tự co lại ôm chặt bề mặt cáp mà không cần dùng nhiệt.
Công nghệ co nhiệt sử dụng vật liệu polyolefin, phải gia nhiệt bằng đèn khò để co lại, thường áp dụng cho đầu cáp hạ thế do giá thành thấp hơn nhưng đòi hỏi kiểm soát nhiệt độ chặt chẽ. So sánh thực tế cho thấy cold shrink phù hợp hơn trong các không gian chật hẹp như hầm cáp hay tủ kiosk, vì không cần lửa trần, giảm rủi ro cháy nổ và ít phụ thuộc vào tay nghề người thi công.
Xem thêm:
Thông Số Kỹ Thuật Đầu Cáp Co Nguội 3M
Phân loại đầu cáp ngầm 3M theo điện áp và môi trường
Đầu cáp ngầm 3M được phân loại theo nhiều tiêu chí kỹ thuật: cấp điện áp từ 1 kV đến 36 kV, cấu trúc cáp (1 lõi hoặc 3 lõi), vật liệu cách điện (XLPE, EPR), loại màn chắn và phương pháp thi công (co nguội hoặc co nhiệt). Việc nắm rõ các tiêu chí phân loại này giúp kỹ sư và người mua xác định chính xác dòng sản phẩm phù hợp, thay vì chỉ dựa vào cấp điện áp đơn thuần.
| Tiêu chí | Phân loại | Đặc điểm | Ứng dụng phù hợp |
|---|---|---|---|
| Theo cấp điện áp | Hạ thế (< 1 kV) | Dòng HST-Series (co nhiệt), dùng cho cáp hạ thế trong nhà máy, tủ điện và động cơ. | Hệ thống điện hạ thế, tủ phân phối, dây cấp nguồn. |
| Trung thế 5–24 kV | Dòng QTII, QTIII (co nguội), phù hợp cáp trung thế ngầm phổ biến. | Trạm biến áp phân phối, khu công nghiệp, hạ tầng đô thị. | |
| Trung thế 35–36 kV | Dòng QTII/QTIII với điện áp xung định mức 110 kV. | Khu công nghiệp lớn, điện gió, điện mặt trời, dự án năng lượng. | |
| Theo số lõi & cấu tạo cáp | Cáp 1 lõi | Có model riêng như QTII-4S-12, QTII L6S-13-150 theo cấp điện áp và tiết diện. | Đấu nối cáp trung thế 1 pha hoặc 3 pha dùng cáp đơn lõi. |
| Cáp 3 lõi | Có model riêng như QTII-8S-33 cho cáp 3 lõi ngoài trời. | Hệ thống cáp trung thế 3 pha. | |
| Vật liệu cách điện & màn chắn | Tương thích cáp XLPE, EPR, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp thép. | Phù hợp với đa số cấu trúc cáp trung thế hiện nay. | |
| Theo môi trường lắp đặt | Đầu cáp trong nhà | Ví dụ QTIII 7620 T, 7690 T; dùng trong tủ điện, trạm kiosk, khu vực kín. | Trạm biến áp trong nhà, phòng điện, tủ trung thế. |

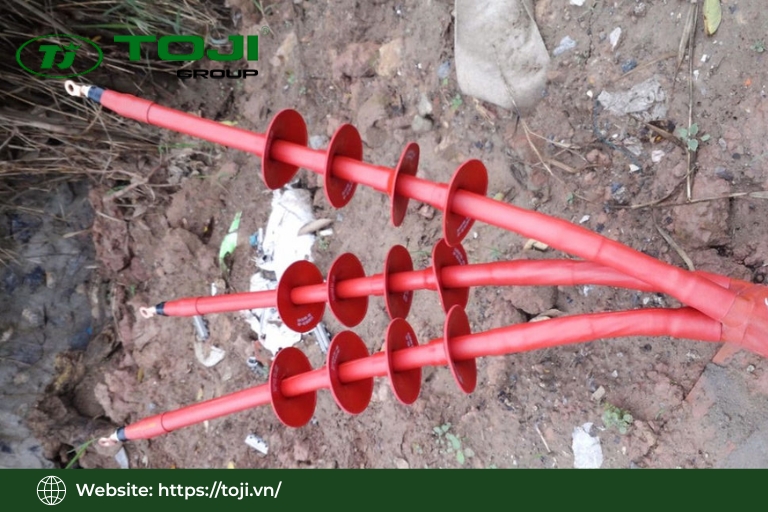

| Đầu cáp ngoài trời | Ví dụ QTII-8S-33; vật liệu silicone chịu tia UV, chống mưa nắng và lão hóa. | Trạm ngoài trời, khu công nghiệp, điện mặt trời, điện gió. | |
| Cáp ngầm | Thiết kế kín nước, chống ẩm cao, phù hợp môi trường chôn ngầm hoặc hầm cáp. | Hệ thống cáp ngầm trong đô thị, nhà máy và hạ tầng điện. |
Ưu điểm công nghệ đầu cáp ngầm 3M
Đầu cáp ngầm 3M nổi bật nhờ sự kết hợp giữa vật liệu tiên tiến và thiết kế kỹ thuật được kiểm chứng qua thực tế vận hành nhiều thập kỷ. Những ưu điểm này xuất phát trực tiếp từ đặc tính vật liệu silicone High-K, cấu trúc nhiều lớp chống thấm và phương pháp thi công cold shrink đã được tối ưu hóa qua kinh nghiệm thực địa.
Khả năng cách điện, chống ẩm và chống phóng điện bề mặt
Đầu cáp ngầm 3M sử dụng cao su silicone kết hợp công nghệ điều khiển điện trường, giúp duy trì khả năng cách điện ổn định trong nhiều điều kiện môi trường khác nhau. Nhờ đặc tính kỵ nước tự nhiên, vật liệu hạn chế hiện tượng dòng rò và phóng điện bề mặt khi làm việc ngoài trời hoặc nơi có độ ẩm cao.
Ưu điểm nổi bật:
- Cao su silicone kỵ nước, hạn chế nước bám thành màng trên bề mặt.
- Giảm nguy cơ dòng rò và phóng điện cục bộ trong môi trường ẩm hoặc ô nhiễm.
- Lớp High-K giúp phân bố điện trường đồng đều, tăng độ an toàn.
- Hệ thống băng mastic và băng vinyl tạo lớp làm kín nhiều tầng, chống ẩm và ngăn nước xâm nhập hiệu quả.
Độ bền cơ học, tuổi thọ dài và vận hành ổn định
Vật liệu silicone có độ đàn hồi cao, chịu được rung động, thay đổi nhiệt độ và tác động của môi trường mà vẫn giữ khả năng ôm sát bề mặt cáp. Nhờ đó, đầu cáp duy trì hiệu suất ổn định trong suốt thời gian vận hành và giảm đáng kể nhu cầu bảo trì.
Điểm nổi bật:
- Chịu rung động và biến dạng cơ học tốt, hạn chế nứt hoặc bong tróc.
- Kháng tia UV, chống lão hóa trong điều kiện khí hậu nhiệt đới.
- Tuổi thọ tương đương tuổi thọ của cáp điện, giảm chi phí thay thế.
- Dòng QTIII đáp ứng tiêu chuẩn IEEE 48 Class 1, chịu được điện áp xung và điều kiện vận hành khắc nghiệt.
Thi công nhanh, an toàn và tiết kiệm thời gian
Công nghệ co nguội (Cold Shrink) giúp việc lắp đặt đơn giản hơn so với phương pháp co nhiệt. Kỹ thuật viên chỉ cần rút lõi nhựa, ống silicone sẽ tự co ôm chặt cáp mà không cần dùng súng nhiệt hay ngọn lửa.
Lợi ích khi thi công:
- Không cần nguồn nhiệt hoặc thiết bị gia nhiệt.
- Rút ngắn thời gian lắp đặt và giảm phụ thuộc vào tay nghề.
- Phù hợp thi công trong hầm cáp, tủ điện, trạm kiosk và khu vực cấm lửa.
- Silicone tự co đều, hạn chế bọt khí và khe hở sau khi lắp.
- Thiết kế step-core và dây rút giúp thao tác dễ dàng, giảm nguy cơ lỗi thi công và phóng điện về sau.
Hướng dẫn lựa chọn đầu cáp ngầm 3M phù hợp dự án
Để chọn đúng đầu cáp ngầm 3M, kỹ sư cần xác định đầy đủ thông số của cáp trước khi tra cứu catalogue. Việc đối chiếu chính xác giúp lựa chọn đúng model, hạn chế sai sót khi thi công và đảm bảo hệ thống vận hành an toàn.
Thông số cáp cần biết trước khi chọn model
Trước khi lựa chọn đầu cáp, cần kiểm tra đầy đủ các thông số kỹ thuật của tuyến cáp.
- Xác định cấp điện áp của cáp (1 kV, 24 kV, 35 kV hoặc 36 kV).
- Kiểm tra loại cách điện (XLPE hoặc EPR).
- Xác định cấu trúc màn chắn (băng đồng hoặc sợi đồng).
- Kiểm tra số lõi cáp (1 lõi hoặc 3 lõi).
- Đối chiếu tiết diện ruột dẫn (mm²) và đường kính ngoài lớp cách điện (OD) với catalogue 3M để chọn đúng model.
Bảng lựa chọn model theo tiết diện, OD và cấp điện áp
Sau khi có đầy đủ thông số cáp, kỹ sư có thể đối chiếu với catalogue để xác định model phù hợp.
- Cáp trung thế 24 kV, 1 lõi, 35–95 mm²: dòng QTII-4S-12.
- Cáp 36 kV, 1 lõi, 150 mm²: QTII L6S-13-150.
- Cáp 36 kV, 3 lõi ngoài trời: dòng QTII-8S-33.
- Cáp 15 kV từ 4/0 AWG đến 500 kcmil: QTIII 7620 T.
- Cáp hạ thế 1 kV: sử dụng HST-Series theo từng dải tiết diện.
- Luôn kiểm tra đường kính OD thực tế trong catalogue hoặc xác nhận với nhà phân phối chính hãng trước khi đặt hàng.
Tiêu chuẩn kỹ thuật và chứng nhận CO/CQ cần kiểm tra
Ngoài model, người mua cũng cần kiểm tra nguồn gốc và tiêu chuẩn kỹ thuật của sản phẩm.
- Yêu cầu CO (Certificate of Origin) và CQ (Certificate of Quality) để xác nhận hàng chính hãng.
- Kiểm tra sản phẩm có đáp ứng các tiêu chuẩn như IEC hoặc IEEE 48 theo từng dòng sản phẩm.
- Xác định hệ thống điện là nối đất trực tiếp hay không nối đất để chọn mức cách điện phù hợp (100% hoặc 133%).
- Ưu tiên mua từ nhà phân phối chính hãng để được hỗ trợ kỹ thuật và bảo hành đầy đủ.
Tình huống ứng dụng cụ thể
Mỗi loại đầu cáp phù hợp với một môi trường và ứng dụng khác nhau.
- Trạm biến áp 24/0,4 kV: sử dụng đầu cáp QTII trong nhà cho cáp XLPE từ RMU đến máy biến áp.
- Điện mặt trời, điện gió: ưu tiên đầu cáp QTII ngoài trời với vật liệu silicone chịu tia UV và thời tiết khắc nghiệt.
- Nhà máy công nghiệp: dòng HST-Series phù hợp bảo vệ đầu cos và kết nối cáp hạ thế đến động cơ, bơm và thiết bị điện.
- Với các dự án đặc thù, nên đối chiếu catalogue và tham khảo tư vấn kỹ thuật trước khi lựa chọn model để đảm bảo đúng yêu cầu thiết kế.
Quy trình lắp đặt, lỗi thường gặp và lưu ý thi công
Quy trình lắp đặt đầu cáp ngầm 3M gồm nhiều bước kỹ thuật tuần tự: chuẩn bị cáp, kiểm tra bộ kit, xử lý màn chắn, ép cos, quấn băng làm kín, lắp đầu cáp cold shrink và hoàn thiện tiếp địa. Việc tuân thủ đúng từng bước theo hướng dẫn kỹ thuật của nhà sản xuất là điều kiện tiên quyết để đảm bảo chất lượng đấu nối lâu dài và đáp ứng tiêu chuẩn nghiệm thu của dự án.
Chuẩn bị cáp và kiểm tra bộ kit đầu cáp
Trước khi thi công, kỹ thuật viên cần kiểm tra nhãn mác và nội dung thùng hàng để xác nhận mã đầu cáp đúng cấp điện áp và đúng khoảng OD cách điện của cáp thực tế. Hướng dẫn kỹ thuật của nhà sản xuất cần được đọc kỹ trước khi thao tác để nắm đúng kích thước bóc lớp và trình tự lắp đặt. Bước chuẩn bị cáp bao gồm đo và đánh dấu chính xác vị trí bóc lớp vỏ ngoài, màn chắn bán dẫn và lớp cách điện theo kích thước quy định; nên dùng dụng cụ cắt chuyên dụng để tránh cắt quá sâu, làm tổn thương lõi dẫn hoặc tạo điểm yếu cách điện.

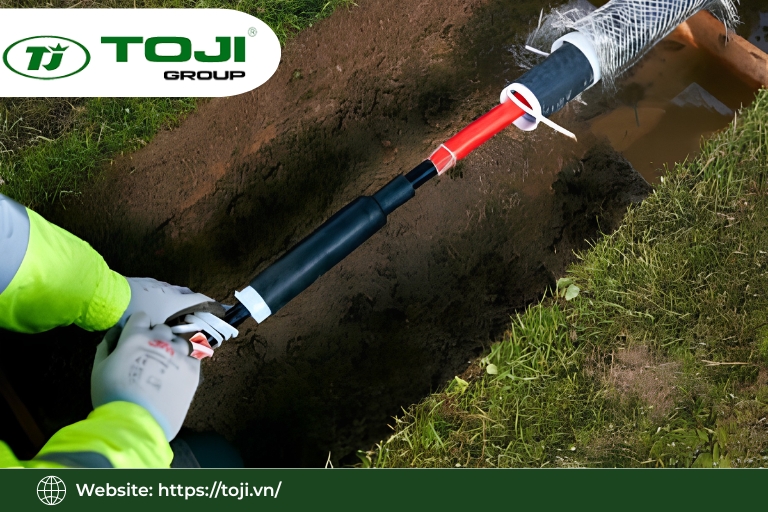

Các bước lắp đặt cơ bản cho đầu cáp cold shrink QTII/QTIII
Bước 1: Xử lý màn chắn bằng cách kéo dãn dây đồng bện, cố định bằng lò xo vòng và băng vinyl, sau đó quấn băng mastic quanh vỏ cáp ngay dưới mép màn chắn để tạo lớp làm kín đầu tiên.
Bước 2: Vệ sinh bề mặt lõi dẫn và ép cos cáp theo khuyến cáo lực ép của nhà sản xuất, đảm bảo tiếp xúc điện đạt yêu cầu kỹ thuật.
Bước 3: Quấn băng silicone từ lớp cách điện lên đuôi cos, sau đó bôi mỡ silicone tại mép lớp bán dẫn để loại bỏ không khí và làm mịn vùng chuyển tiếp điện trường.
Bước 4: Đặt ống QTII/QTIII sao cho phần silicone căn đúng vị trí đánh dấu, nắm dây rút và xoay ngược chiều kim đồng hồ để tháo lõi nhựa ra; lớp silicone tự co lại và ôm chặt cáp cùng đuôi cos.
Bước 5: Quấn thêm băng silicone để làm kín phần đầu của ống QTII/QTIII với đuôi cos, hoàn thiện cấu trúc chống thấm toàn bộ vùng đầu cáp.
Lỗi thường gặp khi thi công và cách phòng tránh
- Lỗi 1: Chọn sai mã đầu cáp do không đối chiếu đúng khoảng OD cách điện với bảng tra cứu ứng dụng; lỗi này dẫn tới độ ôm không đủ hoặc quá chặt, làm giảm hiệu quả cách điện và tăng nguy cơ phóng điện.
- Lỗi 2: Bóc lớp cách điện hoặc màn chắn bán dẫn sai chiều dài so với hướng dẫn, hoặc dùng dao sai gây xước bề mặt cách điện, tạo điểm yếu dẫn tới phóng điện cục bộ sau này.
- Lỗi 3: Bỏ qua bước quấn băng mastic và băng vinyl tại vùng tiếp địa, khiến hơi ẩm và nước xâm nhập dần vào vùng cách điện theo thời gian vận hành.
- Lỗi 4: Không bôi mỡ silicone tại mép lớp bán dẫn, để lại vùng không khí nhỏ dễ gây phóng điện cục bộ tại điểm chuyển tiếp điện trường.
- Lỗi 5: Kéo dây rút không đều tay khiến lớp silicone co không đều, tạo nếp gấp hoặc khoảng hở; cần kéo từ từ, xoay đều và kiểm tra bằng mắt trong quá trình thao tác.
- Lỗi 6: Đấu nối tiếp địa màn chắn không chắc chắn; sau khi hoàn thành cần kiểm tra bằng đồng hồ đo điện trở để xác nhận mạch tiếp địa đạt yêu cầu kỹ thuật.
Yêu cầu nghiệm thu, thử điện và bảo trì vận hành
Sau khi lắp đặt, toàn bộ đầu cáp cần được kiểm tra bằng mắt để xác nhận không có vết nứt, biến dạng, lõi nhựa còn sót và băng mastic đã được quấn đầy đủ đúng vị trí. Tiếp theo, hệ thống cần thử điện áp cao (kiểm tra AC hoặc DC) theo đúng quy trình của dự án, ghi nhận kết quả và lập biên bản nghiệm thu.
Trong quá trình vận hành, đầu cáp ngoài trời cần được kiểm tra định kỳ để phát hiện sớm các dấu hiệu lão hóa như vết nứt, biến màu hay dòng rò bề mặt. Nếu xảy ra sự cố điện nghiêm trọng như ngắn mạch, đầu cáp cần được đánh giá lại để quyết định tiếp tục sử dụng hay thay thế, dù vật liệu silicone 3M được thiết kế cho tuổi thọ rất dài.
So sánh đầu cáp ngầm 3M với các thương hiệu khác
Khi lựa chọn đầu cáp ngầm cho dự án, kỹ sư và chủ đầu tư thường cần hiểu điểm khác biệt giữa 3M và các thương hiệu khác về công nghệ, độ bền, khả năng thi công và phạm vi ứng dụng. Phần này không nhằm xếp hạng hay phủ nhận thương hiệu khác, mà giúp người đọc ra quyết định dựa trên dữ liệu kỹ thuật cụ thể và minh bạch.
| Tiêu chí | Nội dung |
|---|---|
| Công nghệ Cold Shrink của 3M | 3M là một trong những đơn vị tiên phong phát triển công nghệ đầu cáp co nguội (Cold Shrink), với dải sản phẩm từ 5 kV đến 145 kV, đáp ứng nhu cầu lắp đặt trong nhà và ngoài trời. Công nghệ này đã được ứng dụng nhiều năm trên các hệ thống điện tại nhiều quốc gia và đáp ứng các tiêu chuẩn IEC, IEEE cùng tiêu chuẩn kỹ thuật của 3M. |
| Độ bền và tuổi thọ | Đầu cáp sử dụng vật liệu silicone High-K có tuổi thọ tương đương cáp điện, duy trì khả năng cách điện và lực ép ổn định trong thời gian dài, góp phần giảm chi phí bảo trì và thay thế. |
| Tiêu chuẩn chất lượng | Dòng QTIII đạt IEEE 48 Class 1, chứng minh khả năng chịu điện áp xung, ngắn mạch và điều kiện vận hành khắc nghiệt. Đây là cơ sở để đánh giá chất lượng và độ tin cậy của sản phẩm trong các dự án điện trung thế. |
| Phạm vi ứng dụng | Phù hợp cho hệ thống điện phân phối, trạm biến áp, khu công nghiệp, nhà máy, hạ tầng năng lượng và các dự án điện trong nhà hoặc ngoài trời ở nhiều cấp điện áp khác nhau. |
| Lưu ý khi lựa chọn | Trên thị trường có nhiều thương hiệu cung cấp đầu cáp trung thế với cấu trúc tương tự. Người dùng nên so sánh thông số catalogue, chứng nhận thử nghiệm, khả năng hỗ trợ kỹ thuật và kinh nghiệm triển khai thực tế của nhà cung cấp trước khi quyết định. |
Kết luận
Đầu cáp ngầm 3M là cấu kiện kỹ thuật không thể thiếu trong các hệ thống trung thế và hạ thế tại trạm biến áp, khu công nghiệp, nhà máy và dự án năng lượng. Hãy liên hệ TOJI – nhà phân phối thiết bị điện 3M tại Việt Nam với hơn 20 năm kinh nghiệm trong lĩnh vực thiết bị điện và tổng thầu dự án điện – để được hỗ trợ chọn đúng model và tư vấn giải pháp đầu cáp phù hợp với yêu cầu từng công trình cụ thể.
