Đầu cáp co nguội 3M là phụ kiện thiết yếu trong hệ thống cáp trung thế và hạ thế, nhưng nhiều kỹ sư vẫn lúng túng khi chọn đúng model cho dự án. Bài viết này của CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI giúp bạn hiểu rõ nguyên lý co nguội, cấu tạo, phân loại, thông số kỹ thuật, tiêu chí lựa chọn, quy trình lắp đặt và ứng dụng thực tế để quyết định mua chính xác, an toàn và hiệu quả.
Khái niệm đầu cáp co nguội 3M và nguyên lý làm việc
Đầu cáp co nguội 3M là bộ phụ kiện dùng để kết thúc đầu cáp lực có cách điện rắn, tạo lớp cách điện bổ sung và bịt kín tại điểm chuyển tiếp giữa cáp và thiết bị điện. Điểm đặc trưng của sản phẩm này nằm ở nguyên lý co nguội, hoàn toàn không cần nguồn nhiệt trong quá trình lắp đặt, khác biệt căn bản so với đầu cáp co nhiệt truyền thống.
Định nghĩa và vị trí trong hệ thống phụ kiện cáp
Đầu cáp co nguội 3M, còn gọi là 3M cold shrink termination, là bộ kit đầu cáp dùng cho cáp lực cách điện rắn XLPE hoặc EPR, kết nối với thiết bị như máy biến áp, tủ đóng cắt, thanh cái trung thế. Bộ kit gồm ống cao su silicone QTII hoặc QTIII đã kéo giãn sẵn trên lõi nhựa xoắn, cùng với các phụ kiện kèm theo như dây tiếp đất, lò xo ép, băng mastic và băng silicone, phù hợp cho cáp trung áp từ 1kV đến 36kV.
Nguyên lý co nguội và ưu điểm so với co nhiệt

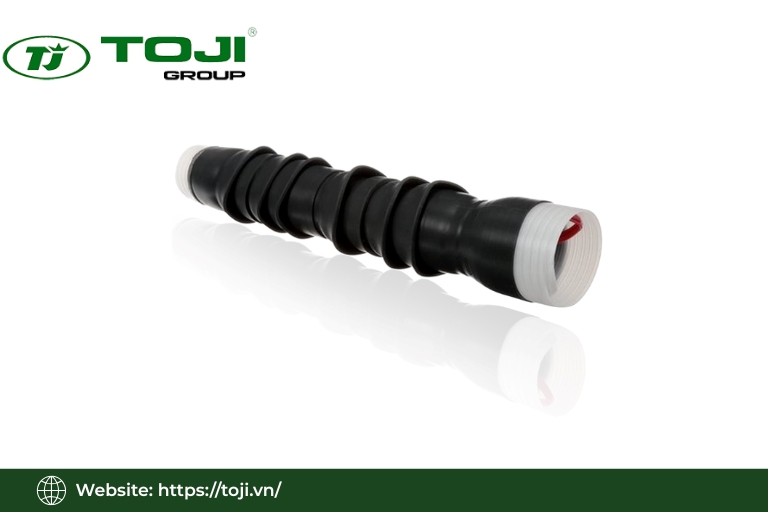

Ống cao su silicone được kéo giãn và nạp sẵn lên một lõi nhựa xoắn trước khi xuất xưởng. Khi kỹ thuật viên rút lõi nhựa ra tại hiện trường, ứng suất đàn hồi tích lũy trong ống cao su sẽ khiến ống co lại và ôm chặt lên bề mặt cáp, tạo lớp cách điện bổ sung, kiểm soát điện trường và bịt kín hoàn toàn mà không cần đèn khò hay máy thổi nhiệt. Quy trình này giảm đáng kể rủi ro cháy, bỏng, hư hại cách điện do nhiệt độ quá cao, đồng thời phù hợp với điều kiện thi công không gian chật hoặc môi trường có nguy cơ cháy nổ.
Phạm vi cấp điện áp và loại cáp tương thích
Dòng QTII(X) Series của 3M được thiết kế cho cáp trung áp đến 36kV, phù hợp với điện áp danh định 12kV, 24kV và 35/36kV. Sản phẩm tương thích với cáp 1 lõi hoặc 3 lõi, lõi đồng hoặc nhôm, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp thép. Các ứng dụng phổ biến bao gồm trạm biến áp, tủ RMU, thanh cái trung thế, đường cáp ngầm khu công nghiệp và trạm kiosk ngoài trời.
Xem thêm:
Thông Số Kỹ Thuật Đầu Cáp Co Nguội 3M
Cấu tạo đầu cáp co nguội 3M và khác biệt với đầu cáp co nhiệt
Để đánh giá đúng giá trị của đầu cáp co nguội 3M, kỹ sư cần hiểu rõ cấu tạo từng lớp bên trong bộ kit, đặc biệt là lớp High-K tích hợp điều khiển điện trường và hệ thống bịt kín nhiều tầng. Đây chính là lý do tại sao sản phẩm 3M kiểm soát điện trường tốt hơn và có độ bền cách điện vượt trội so với nhiều giải pháp co nhiệt thông thường.
Các bộ phận chính và chức năng
Bộ kit đầu cáp co nguội 3M gồm ống đầu cáp QTII hoặc QTIII bằng silicone không dẫn điện bề mặt, ống chia pha cáp, lug đồng hoặc nhôm, dây tiếp đất bện đồng, lò xo ép tiếp đất, dải mastic làm kín và băng silicone.
- Lớp High-K bên trong ống QTII đảm nhiệm việc điều khiển điện trường tại điểm cắt lớp bán dẫn ngoài của cáp, nơi điện trường tập trung cao và dễ gây phóng điện cục bộ nếu không được xử lý đúng.
- Lò xo ép giữ dây tiếp đất áp sát màn chắn kim loại của cáp, còn băng mastic và băng silicone tạo ra lớp bịt kín chống ẩm và bụi bẩn xâm nhập.
Khác biệt về vật liệu, điều khiển điện trường và bịt kín
Đầu cáp co nguội 3M sử dụng silicone có tính đàn hồi cao và bề mặt không dẫn điện, với lớp High-K tích hợp sẵn vào thân ống. Đầu cáp co nhiệt thông thường thường dùng vật liệu polyolefin, cần gia nhiệt để co, và xử lý điều khiển điện trường bằng băng bán dẫn hoặc ống chèn riêng biệt, đòi hỏi thao tác phức tạp hơn. Lớp High-K trong ống QTII phân bố lại điện trường đồng đều, giảm nguy cơ phóng điện cục bộ và kéo dài tuổi thọ cách điện trong điều kiện vận hành dài hạn.
Ưu điểm kỹ thuật nổi bật của đầu cáp co nguội 3M
Những ưu điểm kỹ thuật của đầu cáp co nguội 3M là lý do chính để kỹ sư ưu tiên sản phẩm này trong các dự án trung thế có yêu cầu độ tin cậy cao, đặc biệt tại những vị trí môi trường khắc nghiệt hoặc khó tiếp cận khi sửa chữa. Các ưu điểm này đều có cơ sở từ vật liệu silicone chất lượng cao và thiết kế kỹ thuật được kiểm nghiệm theo tiêu chuẩn IEC và IEEE.
Không cần dùng nhiệt, an toàn hơn tại hiện trường
Công nghệ co nguội cho phép lắp đặt hoàn toàn không cần ngọn lửa hoặc nguồn nhiệt, loại bỏ rủi ro cháy nổ, bỏng và hư hại lớp cách điện. Tính năng này đặc biệt quan trọng trong các công trình thi công ban đêm, trạm kiosk compact, môi trường dễ cháy như nhà máy hóa chất hoặc khu vực khó bố trí nguồn điện dự phòng để vận hành máy thổi nhiệt.
Độ kín nước cao, chống rò điện, chống tia cực tím
Bề mặt silicone không dẫn điện ngăn dòng rò bề mặt ngay cả khi ô nhiễm hoặc ẩm ướt. Hệ thống bịt kín nhiều tầng gồm mastic, băng silicone và ống QTII đảm bảo chống ẩm hiệu quả trong môi trường ngoài trời, ven biển và khu công nghiệp có bụi bẩn. Vật liệu silicone còn có khả năng chống tia cực tím vượt trội, duy trì tính chất cơ học và điện trong thời gian vận hành dài mà không bị nứt vỡ hay giảm độ cách điện.
Độ bền cách điện, tuổi thọ vận hành và tin cậy hệ thống
Sản phẩm đầu cáp co nguội 3M QTII được kiểm nghiệm theo IEEE 48 Class I và IEC 60502-4, với chứng nhận từ các tổ chức thử nghiệm độc lập như KEMA, SGS và TÜV. Ống QTII hỗ trợ vận hành liên tục ở 90°C hoặc 105°C tùy series, chịu quá tải ngắn hạn đến 130°C hoặc 140°C. Độ bền cách điện cao kết hợp khả năng bịt kín tốt giúp giảm tần suất sự cố, rút ngắn thời gian mất điện và tiết kiệm chi phí sửa chữa, nhất là tại trạm biến áp hoặc tuyến cáp ngầm đô thị khó tiếp cận.
Phân loại đầu cáp co nguội 3M theo cấp điện áp và môi trường
Để chọn đúng model, kỹ sư cần nắm rõ khung phân loại của dòng QTII(X) Series theo cấp điện áp, môi trường lắp đặt, số lõi cáp và dải tiết diện tương thích. Phân loại rõ ràng giúp định vị nhanh nhóm sản phẩm phù hợp trước khi đối chiếu thông số kỹ thuật chi tiết và catalogue.
| Tiêu chí | Nội dung |
|---|---|
| Phân loại theo cấp điện áp | Đầu cáp co nguội 3M được chia thành các nhóm 12kV (QTII-4S-31 Series), 24kV (QTII-4S-12 Series) và 35/36kV (QTII-6S-13, QTII-6S-33 Series). Mỗi nhóm có chiều dài ống, số tán và kích thước khác nhau để đáp ứng yêu cầu cách điện và khoảng cách rò theo từng cấp điện áp. Khi lựa chọn, cần căn cứ vào cấp cách điện của cáp, không chỉ điện áp vận hành của hệ thống. |
| Phân loại theo môi trường lắp đặt | Dòng Indoor (4S) dùng trong nhà, có ít tán hơn do môi trường ít chịu tác động của thời tiết. Dòng Outdoor (6S, 8S) dùng ngoài trời, thiết kế nhiều tán nhằm tăng khoảng cách rò bề mặt, nâng cao khả năng chống ẩm, chống bụi và chống ô nhiễm. Ví dụ: QTII-4S-12 dùng cho 24kV trong nhà, còn QTII-6S-12 dùng cho 24kV ngoài trời. |
| Phân loại theo số lõi và tiết diện cáp | Các mã QTII(X) được chia theo nhóm J, K, L, M, tương ứng với từng dải đường kính ngoài của cáp. Sản phẩm hỗ trợ cáp 1 lõi và 3 lõi, tiết diện từ khoảng 35–500 mm² (1 lõi) và 35–630 mm² (3 lõi), tương thích với cáp XLPE, EPR, lõi đồng hoặc nhôm, có hoặc không có giáp thép. Cần kiểm tra chính xác tiết diện và đường kính ngoài của cáp trước khi chọn model để đảm bảo lực ép co nguội đạt tiêu chuẩn. |
Thông số kỹ thuật chuẩn đầu cáp co nguội 3M
Bảng thông số kỹ thuật là công cụ đối chiếu nhanh giữa thiết kế cáp của dự án và thông số sản phẩm 3M. Kỹ sư cần nắm các cột thông tin chính gồm điện áp định mức, dải tiết diện cáp, đường kính vỏ cáp, vật liệu cách điện, nhiệt độ vận hành, tiêu chuẩn và cấp bảo vệ bề mặt để lựa chọn chính xác và đưa vào hồ sơ thiết kế.
Điện áp định mức, tiết diện cáp, đường kính vỏ cáp
Để chọn đúng đầu cáp co nguội 3M, kỹ sư cần đối chiếu đầy đủ các thông số kỹ thuật của cáp với catalogue sản phẩm. Một số thông số quan trọng cần kiểm tra gồm:
- Điện áp định mức: 12kV, 24kV hoặc 36kV, tương ứng với từng dòng sản phẩm.
- Tiết diện cáp: Phù hợp với dải hỗ trợ của từng model, từ khoảng 25 mm² đến trên 630 mm².
- Đường kính ngoài của cáp (OD): Là thông số quyết định nhóm kích thước J, K, L hoặc M. Cần đo đường kính thực tế sau khi xử lý lớp vỏ và giáp để đảm bảo ống co nguội ôm sát cáp, tránh rò điện hoặc giảm khả năng làm kín.
Vật liệu cách điện, nhiệt độ vận hành và tiêu chuẩn
Đầu cáp QTII được thiết kế tương thích với nhiều loại cáp trung thế và đáp ứng các tiêu chuẩn quốc tế về an toàn, độ bền.
- Tương thích với cáp cách điện XLPE và EPR.
- Ống co nguội làm từ silicone có khả năng cách điện và chống bám nước tốt.
- Nhiệt độ làm việc liên tục khoảng 90–105°C, chịu quá tải ngắn hạn 130–140°C (tùy series).
- Đáp ứng các tiêu chuẩn IEEE 48 Class I, IEC 60502-4, CENELEC HD 628, RoHS và REACH.
- Có thể đi kèm chứng nhận kiểm nghiệm từ KEMA, SGS hoặc TÜV tùy từng dòng sản phẩm.
Chiều dài lắp đặt và khả năng chịu môi trường
Ngoài thông số điện, kỹ sư cũng cần xem xét điều kiện lắp đặt thực tế để lựa chọn đúng phiên bản trong nhà hoặc ngoài trời.
- Chiều dài lắp đặt của đầu cáp 3 pha QTII(X) Series 24kV trong nhà khoảng 1 m (tham khảo theo catalogue).
- Bề mặt silicone có khả năng chống tia UV, chống theo dõi điện (tracking) và chịu ô nhiễm môi trường.
- Có phiên bản Indoor và Outdoor với cấu tạo khác nhau, phù hợp từng vị trí lắp đặt.
- Đối với đầu cáp đặt trong hố kỹ thuật, khu vực bán lộ thiên hoặc ngoài trời, cần lựa chọn đúng dòng để đảm bảo độ bền và an toàn vận hành lâu dài.
Tiêu chí lựa chọn đầu cáp co nguội 3M cho từng công trình
Lựa chọn đúng model đầu cáp co nguội 3M không thể chỉ dựa vào tên sản phẩm hoặc giá. Kỹ sư cần phân tích đồng thời 3 yếu tố gồm điện áp hệ thống, loại cáp và môi trường lắp đặt để xác định nhóm sản phẩm phù hợp trước khi tra catalogue chi tiết.
Lựa chọn theo điện áp hệ thống và sơ đồ nối đất
Hệ thống 22kV sử dụng cáp có cấp cách điện 24kV, vì vậy kỹ sư chọn nhóm QTII có ký tự V = 2 trong mã sản phẩm. Hệ thống 35kV tương ứng cáp 36kV, chọn V = 3. Ngoài ra, sơ đồ nối đất màn chắn cáp, bao gồm nối đất 1 đầu hay 2 đầu, và đặc tính hệ thống nối đất trực tiếp hay qua điện trở, ảnh hưởng đến cách đấu dây tiếp đất trong bộ kit và cần được xác định rõ từ bản thiết kế trước khi thi công.
Lựa chọn theo loại cáp và cấu trúc màn chắn
Cáp XLPE trung thế với màn chắn băng đồng và cáp có màn chắn sợi đồng yêu cầu xử lý tiếp đất khác nhau trong bộ kit. Cáp có giáp thép cần bước xử lý giáp và che cạnh sắc bằng băng PVC trước khi lắp ống QTII. Đầu cáp co nguội 3M QTII tương thích tốt với XLPE và EPR, còn với cáp PVC hạ thế kỹ sư cần kiểm tra catalogue riêng để xác nhận tương thích. Bộ kit có 2 phiên bản dành cho cáp có giáp và không có giáp, không được dùng lẫn lộn.
Lựa chọn theo môi trường lắp đặt và yêu cầu công trình
Đầu cáp đặt trong tủ điện kín, phòng trạm điều hòa hoặc trạm trong nhà chọn dòng Indoor 4S. Đầu cáp đặt trên cột ngoài trời, hố kỹ thuật lộ thiên hoặc mái nhà chọn dòng Outdoor 6S hoặc 8S. Các công trình công nghiệp nặng, khu vực ven biển có muối ăn mòn cao, trạm điện mặt trời và điện gió ngoài trời, hoặc trạm kiosk compact cần ưu tiên dòng Outdoor với khả năng bịt kín và chống tia cực tím cao nhất.
So sánh đầu cáp co nguội 3M với đầu cáp co nhiệt
Hiểu rõ sự khác biệt giữa đầu cáp co nguội 3M và đầu cáp co nhiệt giúp kỹ sư và chủ đầu tư ra quyết định dựa trên giá trị thực tế, không chỉ so sánh giá niêm yết. Mỗi giải pháp có ưu thế riêng và phù hợp với bối cảnh dự án khác nhau.
| Tiêu chí | Đầu cáp co nguội 3M (Cold Shrink) | Đầu cáp co nhiệt (Heat Shrink) |
|---|---|---|
| An toàn thi công | Không cần dùng lửa hoặc súng nhiệt, giảm nguy cơ cháy nổ và bỏng khi thi công. | Cần gia nhiệt bằng súng nhiệt hoặc đèn khò, đòi hỏi kiểm soát nhiệt độ tốt để tránh lỗi co. |
| Tốc độ lắp đặt | Thi công nhanh, chỉ cần rút lõi nhựa và hoàn thiện các bước phụ trợ, giúp rút ngắn thời gian cắt điện. | Mất nhiều thời gian hơn do phải gia nhiệt từng lớp và kiểm soát quá trình co đều. |
| Yêu cầu tay nghề | Dễ học, quy trình ổn định, ít phụ thuộc vào kinh nghiệm của kỹ thuật viên. | Phụ thuộc nhiều vào tay nghề và kỹ năng kiểm soát nhiệt của người thi công. |
| Độ bền cách điện | Silicone co nguội duy trì lực ép ổn định, đáp ứng các tiêu chuẩn như IEEE 48 Class I và IEC 60502-4, phù hợp môi trường khắc nghiệt. | Khả năng cách điện tốt nếu thi công đúng kỹ thuật, tuy nhiên chất lượng dễ bị ảnh hưởng bởi quá trình gia nhiệt. |
| Chi phí vòng đời | Giá đầu tư ban đầu cao hơn nhưng chi phí bảo trì và rủi ro sự cố thấp, phù hợp hệ thống yêu cầu độ tin cậy cao. | Giá mua thấp hơn nhưng có thể phát sinh chi phí sửa chữa nếu chất lượng thi công hoặc điều kiện vận hành không đảm bảo. |
| Giá thành | Cao hơn đầu cáp co nhiệt cùng dải điện áp và tiết diện (tùy model và thời điểm báo giá). | Chi phí đầu tư ban đầu thấp hơn, phù hợp các dự án cần tối ưu ngân sách. |
| Phạm vi ứng dụng | Thích hợp cho cáp trung thế, trạm biến áp, khu công nghiệp, dự án hạ tầng và môi trường có yêu cầu cao về độ an toàn. | Phù hợp cáp hạ thế hoặc các công trình ưu tiên chi phí đầu tư ban đầu thấp. |
| Khả năng tái sử dụng | Không tái sử dụng sau khi lắp đặt, cần thay mới toàn bộ bộ kit khi sửa chữa hoặc thay thế. | Thông thường cũng không tái sử dụng sau khi đã co và lắp đặt. |
Ứng dụng thực tế của đầu cáp co nguội 3M
Đầu cáp co nguội 3M được sử dụng rộng rãi trong nhiều loại công trình điện tại Việt Nam, từ trạm biến áp truyền tải đến dự án năng lượng tái tạo và hạ tầng đô thị. Mỗi ứng dụng có yêu cầu kỹ thuật riêng biệt về cấp điện áp, môi trường và độ tin cậy, ảnh hưởng trực tiếp đến lựa chọn model phù hợp.
Ứng dụng trong trạm biến áp, tủ RMU và thanh cái trung thế
Trong trạm biến áp và tủ RMU, đầu cáp co nguội 3M được dùng để đấu cáp ngầm trung thế vào ngăn cáp của tủ đóng cắt, máy biến áp phân phối và dao cách ly. Môi trường trong nhà hoặc trạm kiosk compact thường chọn dòng 4S Indoor, trong khi tủ RMU đặt ngoài trời hoặc trong hố kỹ thuật nửa kín cần kiểm tra điều kiện môi trường cụ thể để chọn dòng phù hợp. Xem thêm thông tin sản phẩm tại trang đầu cáp co rút nguội 3M 24kV, 35kV của TOJI.
Ứng dụng trong nhà máy, khu công nghiệp và hệ thống phân phối
Tuyến cáp trung thế cấp điện cho nhà máy và khu công nghiệp thường đi ngầm và kết thúc tại trạm phân phối hoặc máy biến áp hạ áp bên trong nhà máy. Đây là vị trí đòi hỏi đầu cáp co nguội 3M có độ tin cậy cao vì sự cố tại đầu cáp có thể gây gián đoạn toàn bộ dây chuyền sản xuất. Trong bối cảnh này, chi phí tổng vòng đời của cold shrink 3M thấp hơn rõ rệt so với rủi ro thiệt hại sản xuất do dừng dây chuyền khẩn cấp.
Ứng dụng trong năng lượng tái tạo và hạ tầng đô thị
Dự án điện mặt trời và điện gió thường có trạm biến áp đặt ngoài trời hoặc trong container, chịu nắng gắt, gió mạnh, bụi và muối biển. Đầu cáp co nguội 3M dòng Outdoor với khả năng chống tia cực tím và bịt kín cao là lựa chọn kỹ thuật phù hợp cho các dự án này. Trong hạ tầng đô thị, cáp ngầm cấp điện chiếu sáng và khu dân cư có đầu cáp đặt trong hộp kỹ thuật vỉa hè cũng hưởng lợi từ sealing nhiều tầng của cold shrink 3M, giảm sự cố do thấm nước và ẩm.
Quy trình lắp đặt đầu cáp co nguội 3M và lỗi thường gặp
Lắp đặt đúng kỹ thuật là điều kiện tiên quyết để đầu cáp co nguội 3M phát huy tối đa tuổi thọ và độ tin cậy. Nhà thầu thi công cần tuân thủ hướng dẫn lắp đặt chính thức của 3M và nắm rõ các lỗi phổ biến để tránh gây hỏng sản phẩm hoặc giảm hiệu suất cách điện ngay sau lắp đặt.
Chuẩn bị cáp, phụ kiện và kiểm tra trước thi công
Trước khi bắt đầu, kỹ thuật viên cần đọc kỹ hướng dẫn lắp đặt của 3M kèm theo bộ kit, kiểm tra mã đầu cáp có tương thích với cáp thực tế hay không, và đo đường kính vỏ cáp để xác nhận model. Cắt cáp đúng chiều dài theo hướng dẫn, xử lý giáp thép nếu có bằng cách che cạnh sắc bằng băng PVC, và chuẩn bị đủ dụng cụ gồm dao cắt cách điện, kìm ép lug, băng mastic, băng silicone và kìm tuốt vỏ cáp. Tình trạng lớp bán dẫn sau khi bóc tách phải được kiểm tra kỹ để đảm bảo không có vết xước hoặc hư hại lớp cách điện XLPE bên trong.
Các bước lắp đặt và nguyên lý kỹ thuật
- Bước 1: Xử lý dây tiếp đất bằng dây đồng bện và lắp lò xo ép vào vị trí màn chắn cáp.
- Bước 2: Quấn dải mastic làm kín quanh vỏ cáp tại vị trí theo hướng dẫn, sau đó quấn băng vinyl cố định.
- Bước 3: Đánh dấu vị trí đặt ống QTII theo kích thước trong hướng dẫn, ép lug tại đầu cáp.
- Bước 4: Bôi mỡ silicone lên mép lớp bán dẫn ngoài của cáp để giảm ma sát khi rút lõi.
- Bước 5: Luồn ống QTII vào cáp, định vị đúng vạch đánh dấu, rút lõi nhựa xoắn chậm và đều.
- Bước 6: Quấn băng silicone 70 bịt kín đuôi ống với lug và nối hệ thống tiếp đất. Mỗi bước đều có mục đích kỹ thuật rõ ràng: kiểm soát điện trường, bịt kín nước và đảm bảo đường rò bề mặt đúng theo thiết kế.
Lỗi thường gặp khi thi công và cách phòng tránh
Các lỗi phổ biến gồm cắt lớp bán dẫn không đều hoặc làm xước lớp cách điện XLPE, không che cạnh sắc của giáp thép trước khi lắp, quấn mastic sai vị trí hoặc không đủ số lớp, định vị ống QTII không đúng vạch đánh dấu, và rút lõi nhựa quá nhanh hoặc không xoay đều tay khiến ống co không đồng đều. Để phòng tránh, nhà thầu cần đào tạo kỹ thuật viên theo đúng video và tài liệu hướng dẫn của 3M, sử dụng checklist kiểm tra sau lắp đặt gồm đo điện trở cách điện, kiểm tra bề mặt bằng mắt và xác nhận tiếp đất chắc chắn trước khi đóng điện.
Kết luận
Đầu cáp co nguội 3M là giải pháp phụ kiện đầu cáp trung thế và hạ thế hàng đầu, được thiết kế với công nghệ silicone co nguội không cần nhiệt, lớp High-K kiểm soát điện trường và hệ thống bịt kín nhiều tầng. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI là nhà phân phối chính hãng thiết bị 3M tại Việt Nam, sẵn sàng tư vấn kỹ thuật, cung cấp catalogue và báo giá cho từng dự án cụ thể.
