Đầu cáp trung thế 3M là phụ kiện thiết yếu trong mọi hệ thống cáp ngầm điện áp 12kV đến 35kV. Bài viết này do CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI biên soạn, cung cấp hướng dẫn chuyên sâu về phân loại, cấu tạo, thông số kỹ thuật theo tiêu chuẩn IEC, cách lựa chọn mã phù hợp với cáp XLPE, so sánh thương hiệu, phân tích yếu tố giá và lưu ý thi công nghiệm thu để kỹ sư và nhà thầu ra quyết định đúng.
Khái niệm và vai trò của đầu cáp trung thế 3M trong hệ thống điện
Đầu cáp trung thế là phụ kiện kết thúc tuyến cáp ngầm, tạo vùng chuyển tiếp điện an toàn từ cách điện cáp sang thiết bị điện. Sản phẩm 3M trong phân khúc này được kỹ sư và nhà thầu lựa chọn rộng rãi nhờ công nghệ co nguội và co nhiệt đã được kiểm chứng qua nhiều thập kỷ, đồng thời tương thích tốt với cáp XLPE theo tiêu chuẩn IEC 60502.
Định nghĩa đầu cáp trung thế và chức năng trong hệ thống cáp
Đầu cáp trung thế là bộ phụ kiện lắp tại điểm cuối cáp ngầm để đấu nối vào thiết bị điện như máy biến áp, tủ trung thế, hoặc cầu dao phụ tải. Chức năng kỹ thuật cốt lõi của đầu cáp là phân bố điện trường đều tại điểm kết thúc lớp bán dẫn ngoài của cáp, tránh hiện tượng tập trung điện trường gây phóng điện cục bộ. Nếu điện trường không được kiểm soát đúng cách tại điểm này, vật liệu cách điện sẽ bị suy giảm dần theo thời gian, dẫn đến sự cố cháy đầu cáp và mất điện toàn tuyến.
Lý do đầu cáp 3M được sử dụng phổ biến trong dự án công nghiệp
3M là 1 trong các hãng đầu tiên thương mại hóa công nghệ co nguội cho phụ kiện cáp trung thế, với thiết kế lõi nhựa rút ra giúp ống cao su silicone hoặc EPDM tự co ôm chặt cáp mà không cần gia nhiệt. Sản phẩm 3M tương thích đa dạng với cáp XLPE có màn chắn băng đồng hoặc dây đồng, có hoặc không lớp giáp thép, lõi đồng hoặc nhôm. Tại thị trường Việt Nam, đầu cáp trung thế 3M được ứng dụng rộng rãi trong các dự án trạm kiosk, tủ RMU, máy biến áp ngoài trời và lưới cáp ngầm đô thị, đáp ứng tiêu chuẩn IEC 60502 và CENELEC HD 629.1.
Xem thêm:
Thông Số Kỹ Thuật Đầu Cáp Co Nguội 3M
Phân loại đầu cáp trung thế 3M theo môi trường và công nghệ
Người dùng cần nắm rõ 4 nhóm phân loại chính của đầu cáp trung thế 3M trước khi chọn mã sản phẩm: phân loại theo môi trường lắp đặt gồm trong nhà và ngoài trời, phân loại theo công nghệ thi công gồm co nguội và co nhiệt. Mỗi nhóm phù hợp với điều kiện lắp đặt và yêu cầu kỹ thuật khác nhau, nhầm lẫn giữa các nhóm dễ dẫn đến sự cố vận hành hoặc tuổi thọ thấp hơn thiết kế.
| Loại đầu cáp 3M | Đặc điểm và ứng dụng |
|---|---|
| Đầu cáp trong nhà | Lắp đặt trong tủ trung thế, trạm kiosk, phòng máy biến áp hoặc khu vực kín. Thiết kế thân ngắn, tối ưu cho không gian hẹp và kiểm soát tốt hiện tượng phóng điện bề mặt. |
| Đầu cáp ngoài trời | Phù hợp môi trường mưa nắng, tia UV, bụi và hơi muối. Thân đầu cáp có gân tản nước giúp tăng khoảng cách rò bề mặt, sử dụng silicone chống lão hóa và chịu thời tiết tốt. |
| Đầu cáp co nguội | Dùng ống silicone hoặc EPDM co sẵn, thi công bằng cách rút lõi nhựa, không cần gia nhiệt. Lắp đặt nhanh, an toàn, phù hợp khu vực cấm nguồn lửa như nhà máy hóa chất, trạm xăng hoặc hầm cáp. |
| Đầu cáp co nhiệt | Sử dụng ống polyolefin co bằng súng nhiệt hoặc nguồn nhiệt phù hợp. Cho khả năng cách điện tốt khi thi công đúng kỹ thuật, nhưng chất lượng phụ thuộc nhiều vào tay nghề và việc kiểm soát nhiệt độ. |
Phạm vi điện áp, cấu trúc cáp và tiêu chuẩn áp dụng
Đầu cáp trung thế 3M được sản xuất cho các cấp điện áp 12kV, 24kV và 35kV, tương thích với cáp XLPE một lõi và ba lõi có màn chắn kim loại. Lựa chọn đúng cấp điện áp và cấu trúc cáp tương thích là bước quyết định đầu tiên trước khi xét đến các tiêu chí khác.
Các cấp điện áp 12kV, 24kV, 35kV của đầu cáp 3M
Đầu cáp 3M cấp 24kV là phổ biến nhất tại Việt Nam vì phù hợp với lưới điện phân phối 22kV của EVN. Cấp 35kV phục vụ lưới 35kV tại các khu vực miền núi và một số tuyến công nghiệp. Cấp 12kV ít gặp hơn nhưng vẫn cần thiết cho một số hệ thống cấp điện riêng. Kỹ sư cần xác định điện áp định mức của lưới điện dự án và chọn đầu cáp có cấp điện áp bằng hoặc cao hơn, tuyệt đối không lắp đầu cáp cấp thấp hơn điện áp vận hành thực tế vì nguy cơ đánh thủng cách điện rất cao.
Tương thích với cáp XLPE, lõi đồng nhôm, có giáp và không giáp
Cáp trung thế XLPE có nhiều cấu hình: màn chắn kim loại dạng băng đồng hoặc dây đồng xoắn, lõi dẫn bằng đồng hoặc nhôm, có hoặc không lớp giáp thép. Mỗi cấu hình yêu cầu cách xử lý màn chắn và phương pháp tiếp địa khác nhau trong quá trình lắp đầu cáp. Kỹ sư cần đối chiếu bản vẽ mặt cắt cáp từ nhà sản xuất với catalogue 3M để chọn đúng mã, tránh tình trạng đầu cáp không phù hợp dẫn đến rò điện hoặc đánh thủng tại màn chắn.
Tiêu chuẩn IEC 60502, IEEE 48 và chứng nhận liên quan
Đầu cáp trung thế 3M phải đáp ứng IEC 60502-4 về yêu cầu kỹ thuật và thử nghiệm phụ kiện cáp trung thế, cùng với CENELEC HD 629.1 áp dụng tại các thị trường châu Âu. Tiêu chuẩn IEEE 48 quy định phương pháp thử nghiệm điện áp xoay chiều cho đầu cáp từ 2,5kV đến 500kV, được tham chiếu tại các dự án xuất khẩu hoặc đấu thầu quốc tế. Các thử nghiệm bắt buộc gồm thử điện áp xung sét, thử điện áp xoay chiều kéo dài, đo phóng điện bề mặt và thử chu kỳ nhiệt, tất cả nhằm xác nhận đầu cáp hoạt động an toàn trong toàn bộ vòng đời thiết kế.
Cấu tạo chi tiết và nguyên lý phân bố điện trường
Hiểu cấu tạo từng lớp vật liệu trong đầu cáp trung thế 3M giúp kỹ sư đánh giá chất lượng sản phẩm, phát hiện lỗi thi công và lựa chọn đúng chủng loại cho từng ứng dụng. Mỗi lớp đảm nhận chức năng điện học hoặc cơ học riêng biệt, thiếu bất kỳ lớp nào hoặc thi công sai thứ tự đều ảnh hưởng nghiêm trọng đến tuổi thọ toàn bộ hệ thống.
Lớp điều khiển điện trường và bán dẫn
Lớp bán dẫn trong đầu cáp tiếp nối với lớp bán dẫn ngoài của cáp, tạo ra vùng chuyển tiếp điện trường mượt mà tại điểm kết thúc. Hình dạng của lớp bán dẫn được thiết kế theo dạng côn hoặc kéo dài để trải đều đường sức điện, ngăn hiện tượng tập trung điện trường tại mép cắt lớp bán dẫn. Kỹ sư cần lưu ý rằng nếu cắt lớp bán dẫn cáp không đúng vị trí hoặc để lại vết xước trên lớp cách điện, đầu cáp sẽ không kiểm soát được điện trường dù đã lắp đúng theo hướng dẫn.
Lớp cách điện chính bằng silicone hoặc polyolefin
Đầu cáp co nguội 3M dùng cao su silicone làm lớp cách điện chính nhờ độ đàn hồi cao và bền theo thời gian, vật liệu này duy trì lực ép lên bề mặt cáp ngay cả khi nhiệt độ thay đổi nhiều chu kỳ. Đầu cáp co nhiệt dùng polyolefin hoặc hợp chất nhiệt dẻo đặc biệt, sau khi gia nhiệt đúng cách sẽ tạo thành lớp cách điện liền khối bám chặt vào cáp. Cả 2 vật liệu đều có hằng số điện môi và điện trở suất đủ cao để đảm bảo cách điện tại điện áp trung thế.
Lớp chống rò điện, chống ẩm và bảo vệ cơ khí
Lớp chống rò điện bề mặt ngăn dòng điện hình thành dọc theo bề mặt ngoài của đầu cáp khi bề mặt bị ướt hoặc bám bụi dẫn điện, đặc biệt quan trọng với đầu cáp ngoài trời. Lớp chống ẩm bao gồm các gioăng làm kín tại điểm tiếp xúc giữa đầu cáp và thân cáp, ngăn hơi ẩm thâm nhập vào vùng cách điện theo thời gian. Lớp bảo vệ cơ khí ngoài cùng chịu mài mòn, va chạm cơ học và tia cực tím, giữ các lớp bên trong nguyên vẹn trong suốt thời gian vận hành.
Bảng thông số kỹ thuật chuẩn cho các dòng đầu cáp 3M
Để chọn đúng đầu cáp trung thế 3M, kỹ sư thiết kế và bộ phận mua hàng cần hiểu các thông số kỹ thuật trong catalogue. Việc đối chiếu đúng thông số giúp đảm bảo sản phẩm phù hợp với yêu cầu thiết kế và vận hành an toàn.
Điện áp định mức, điện áp xung và dòng tải
Điện áp là thông số quan trọng nhất khi lựa chọn đầu cáp, cần phù hợp với cấp điện áp của hệ thống.
- Chọn đúng điện áp định mức (như 24kV, 36kV) theo điện áp vận hành của lưới.
- Kiểm tra điện áp chịu xung (BIL) để đảm bảo đáp ứng yêu cầu chống quá điện áp và xung sét.
- Đối chiếu với tiêu chuẩn thiết kế, đặc biệt tại các trạm có tần suất đóng cắt cao.
- Xem khả năng làm việc của đầu cáp trong điều kiện dòng tải thực tế của hệ thống.
Khoảng tiết diện ruột dẫn cáp phù hợp với từng Series
Mỗi dòng đầu cáp 3M chỉ tương thích với một dải tiết diện cáp nhất định.
- Chọn đúng dải tiết diện ruột dẫn theo catalogue của từng series.
- Không chọn mã có dải tiết diện quá rộng hoặc quá sát giới hạn trên.
- Đo đường kính ngoài thực tế của cáp sau khi bóc vỏ để đối chiếu với thông số nhà sản xuất.
- Đảm bảo lực ôm của đầu cáp đủ chặt để duy trì khả năng cách điện và kín nước.
Giới hạn nhiệt độ làm việc và điều kiện môi trường
Ngoài điện áp và tiết diện, điều kiện vận hành cũng ảnh hưởng trực tiếp đến tuổi thọ đầu cáp.
- Đầu cáp co nguội silicone 3M thường làm việc liên tục ở khoảng 90°C, phù hợp với cáp XLPE.
- Có thể chịu quá tải ngắn hạn đến khoảng 130°C theo điều kiện cho phép.
- Đánh giá môi trường lắp đặt như độ ẩm, bụi, ngập nước, tia UV và mức độ ô nhiễm trước khi lựa chọn.
- Chọn đúng đầu cáp trong nhà hoặc ngoài trời để đảm bảo độ bền và hiệu quả vận hành lâu dài.
Hướng dẫn chọn đầu cáp trung thế 3M theo cấp điện áp và loại cáp
Quy trình chọn đầu cáp trung thế 3M cần đi từ thông tin kỹ thuật trong bản vẽ thiết kế, đến đối chiếu catalogue, rồi mới xác định mã sản phẩm cụ thể. Bỏ qua bất kỳ bước nào trong quy trình này dễ dẫn đến chọn nhầm mã, gây lãng phí hoặc rủi ro vận hành.
Quy trình xác định yêu cầu kỹ thuật từ bản vẽ thiết kế
Bước đầu tiên là trích xuất từ bản vẽ thiết kế sơ đồ lưới và bảng thông số cáp các thông tin: điện áp lưới (22kV hay 35kV), loại cáp XLPE (màn chắn băng đồng hay dây đồng, có hay không giáp thép), tiết diện ruột dẫn và môi trường lắp đặt. Bước tiếp theo là xác định điểm kết thúc cáp: cáp đi vào tủ RMU trong nhà, máy biến áp ngoài trời, cầu dao phụ tải trên cột hay trạm kiosk. Câu trả lời cho các câu hỏi này xác định ngay cấp điện áp, loại môi trường và công nghệ thi công phù hợp.
Ghép đầu cáp 3M với cáp XLPE theo tiết diện và màn chắn
Sau khi xác định cấu trúc cáp, kỹ sư đối chiếu với catalogue 3M để chọn series phù hợp. Ví dụ, dòng co nguội 3 pha 24kV trong nhà phù hợp cho tuyến cáp XLPE 3 lõi vào tủ RMU hoặc máy biến áp khô trong nhà; dòng co nguội 1 pha 24kV ngoài trời phù hợp cho tuyến cáp 1 lõi đấu vào máy biến áp treo cột. Kỹ sư cũng cần chú ý cách xử lý màn chắn kim loại trong thi công: bó lại, nối tiếp địa đúng vị trí và đúng phương pháp để đầu cáp phát huy đầy đủ chức năng bảo vệ điện trường.
Lựa chọn giữa trong nhà, ngoài trời, co nguội và co nhiệt
Trong tủ RMU lắp trong nhà có kiểm soát môi trường tốt, kỹ sư có thể chọn co nguội hoặc co nhiệt tùy theo quen thuộc của đội thi công. Tuy nhiên, tại các vị trí ngoài trời, trên cột điện hoặc trong môi trường cấm nguồn lửa, co nguội silicone dòng ngoài trời là lựa chọn an toàn và bền hơn. Tại các trạm kiosk chật hẹp, co nguội còn giúp thi công nhanh hơn và giảm rủi ro nhiệt lan sang thiết bị lân cận so với co nhiệt.
Ứng dụng thực tế của đầu cáp trung thế 3M trong trạm biến áp và hạ tầng
Đầu cáp trung thế 3M xuất hiện trong hầu hết các loại hình dự án điện trung thế tại Việt Nam, từ lưới phân phối đô thị đến khu công nghiệp và nhà máy điện. Hiểu rõ từng bối cảnh ứng dụng giúp kỹ sư và nhà thầu chọn đúng chủng loại và triển khai hiệu quả.

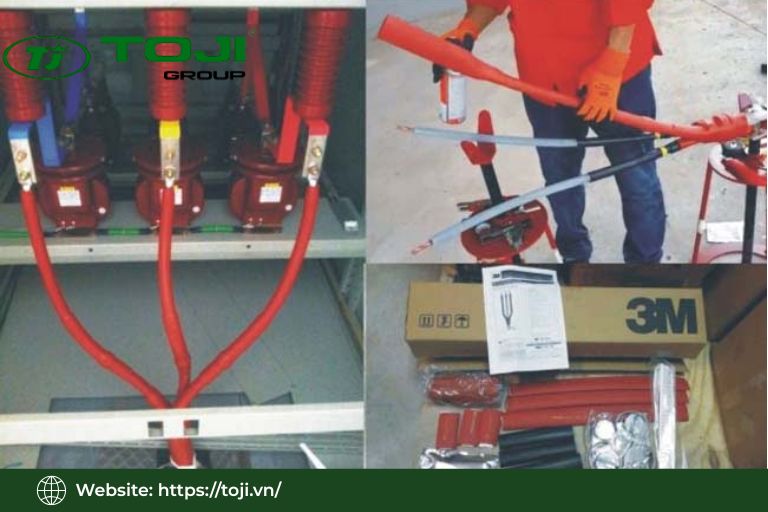

Đấu nối vào máy biến áp, tủ RMU và thiết bị trung thế
Đầu cáp 3M loại cắm thẳng (T-Plug hay dạng Plug-in) được dùng để đấu cáp ngầm 1 lõi vào sứ cắm của tủ RMU Schneider, ABB, Siemens hoặc máy biến áp phân phối. Dòng T-Plug 3M 24kV và 35kV cho phép kết nối nhanh, tháo lắp thuận tiện khi cần bảo trì thiết bị mà không phải cắt lại toàn bộ đầu cáp. Đây là lựa chọn phổ biến trong các dự án lưới điện đô thị ngầm và khu công nghiệp, nơi tần suất thao tác và bảo trì cao.
Ứng dụng trong lưới cáp ngầm đô thị và công nghiệp
Các tuyến cáp ngầm 22kV trong nội đô hoặc khu công nghiệp thường có đầu cáp trung thế 3M tại điểm xuất phát từ trạm phân phối và tại điểm đấu vào từng trạm khách hàng. Tại nhà máy sản xuất lớn, trung tâm dữ liệu và bệnh viện, độ tin cậy của đầu cáp ảnh hưởng trực tiếp đến liên tục cấp điện cho toàn bộ hoạt động. Chọn đúng đầu cáp về cấp điện áp, loại môi trường và thi công đúng quy trình là yếu tố then chốt giảm sự cố lưới và kéo dài tuổi thọ tuyến cáp.
Ví dụ ứng dụng từ các dự án thực tế
TOJI đã triển khai đầu cáp trung thế 3M tại các dự án lưới 22kV và 35kV cho nhiều chủ đầu tư điện lực và khu công nghiệp trên cả nước. Quy trình thực tế bao gồm xác định mã từ bản vẽ thiết kế, chuẩn bị bề mặt cáp theo hướng dẫn 3M, lắp đặt, đo điện trở cách điện sau lắp và lập biên bản nghiệm thu có ảnh chụp hiện trường. Kinh nghiệm tích lũy qua nhiều công trình giúp đội ngũ kỹ thuật TOJI phát hiện sớm các lỗi thi công phổ biến như cắt màn chắn sai chiều dài, bề mặt cách điện còn vết xước và nối tiếp địa không chắc chắn.
So sánh đầu cáp trung thế 3M với các thương hiệu khác
Thị trường phụ kiện cáp trung thế tại Việt Nam có nhiều thương hiệu như Raychem (TE Connectivity), Nexans/Euromold và Cellpack. Việc so sánh dựa trên tiêu chí kỹ thuật khách quan giúp kỹ sư và nhà thầu chọn sản phẩm phù hợp nhất với yêu cầu dự án, không chỉ dựa vào thương hiệu quen thuộc.
| Tiêu chí | 3M | Raychem (TE Connectivity) | Nexans / Euromold | Cellpack |
|---|---|---|---|---|
| Công nghệ nổi bật | Co nguội lõi rút, silicone cao cấp | Co nguội, vật liệu riêng | Co nguội theo tiêu chuẩn CENELEC | Co nhiệt là thế mạnh |
| Độ bền & tuổi thọ | Rất cao, duy trì lực ép lâu dài | Cao, bền cơ học tốt | Cao, đáp ứng tiêu chuẩn châu Âu | Tốt, phụ thuộc điều kiện thi công |
| Khả năng chịu môi trường | Chịu tia UV, ẩm và lão hóa rất tốt | Chịu môi trường khắc nghiệt tốt | Phù hợp nhiều điều kiện vận hành | Phù hợp ứng dụng thông thường |
| Khả năng thi công | Nhanh, không cần gia nhiệt | Nhanh, không cần gia nhiệt | Nhanh, yêu cầu đúng quy trình | Cần gia nhiệt, phụ thuộc tay nghề |
| Thời gian lắp đặt | Nhanh | Nhanh | Nhanh | Chậm hơn do phải gia nhiệt |
| Hỗ trợ kỹ thuật tại Việt Nam | Tốt, có TOJI phân phối và hỗ trợ chính hãng | Tùy nhà phân phối | Tùy nhà phân phối | Tùy nhà phân phối |
| Phù hợp | Dự án yêu cầu độ tin cậy cao, thi công an toàn | Công trình cần độ bền cơ học cao | Dự án theo tiêu chuẩn châu Âu | Công trình ưu tiên chi phí và sử dụng đầu cáp co nhiệt |
Các yếu tố ảnh hưởng đến giá đầu cáp trung thế 3M
Giá đầu cáp trung thế 3M không cố định mà phụ thuộc vào nhiều yếu tố kỹ thuật và thương mại. Hiểu rõ các yếu tố này giúp kỹ sư và bộ phận mua hàng đọc báo giá chính xác, so sánh đúng giữa các mã và thương hiệu, tránh chọn sản phẩm rẻ hơn nhưng không đáp ứng yêu cầu kỹ thuật.
Điện áp định mức, tiết diện cáp và loại đầu cáp
Đầu cáp cấp điện áp cao hơn, tiết diện cáp lớn hơn và cấu hình 3 pha phức tạp hơn thường có giá cao hơn đáng kể so với đầu cáp 1 pha cấp thấp, vì tiêu tốn nhiều vật liệu cách điện hơn và yêu cầu thử nghiệm khắt khe hơn trong sản xuất. Đầu cáp ngoài trời cũng có giá cao hơn đầu cáp trong nhà cùng cấp điện áp do cần thêm các lớp chống tia cực tím và tăng chiều dài thân đầu cáp để đảm bảo khoảng cách rò bề mặt đủ lớn.
Ảnh hưởng của xuất xứ, chứng chỉ và phụ kiện đi kèm
Sản phẩm 3M chính hãng có đầy đủ chứng chỉ IEC, xuất xứ rõ ràng từ nhà máy được kiểm soát chất lượng chặt chẽ sẽ có giá cao hơn sản phẩm không rõ nguồn gốc hoặc hàng nhái. Ngoài ra, báo giá đầu cáp có thể bao gồm hoặc không bao gồm các phụ kiện đi kèm như cos đồng, băng keo bán dẫn, băng chống ẩm, dây tiếp địa và ống co cáp. Người mua cần kiểm tra kỹ danh mục vật tư trong từng báo giá để so sánh đúng tổng chi phí cho 1 đầu cáp hoàn chỉnh.
Tối ưu chi phí mà vẫn đảm bảo an toàn và tiêu chuẩn
Chiến lược tối ưu chi phí hợp lý là ưu tiên đúng cấp điện áp và loại môi trường, không tiết kiệm bằng cách chọn sai cấp hoặc dùng đầu cáp trong nhà cho vị trí ngoài trời. Trong phạm vi cho phép, kỹ sư có thể cân nhắc dùng đầu cáp co nguội thay vì dòng cao cấp hơn nếu điều kiện thi công phù hợp, hoặc chọn dòng phổ thông nếu môi trường không yêu cầu cấp chịu ô nhiễm cao. An toàn và tiêu chuẩn IEC luôn là ưu tiên hàng đầu, tối ưu giá chỉ thực hiện trong biên độ không ảnh hưởng đến chức năng cách điện và bảo vệ.
Quy trình thi công, kiểm tra và nghiệm thu
Thi công đầu cáp trung thế 3M đúng kỹ thuật quyết định hơn 80% tuổi thọ thực tế của đầu cáp. Các lỗi phổ biến nhất đến từ chuẩn bị bề mặt không đạt, xử lý màn chắn sai và bỏ qua bước kiểm tra sau lắp đặt.
Chuẩn bị cáp, vệ sinh bề mặt và kiểm soát bán kính uốn
Kỹ thuật viên cần đo và đánh dấu chính xác các khoảng bóc vỏ ngoài, bóc lớp giáp, bóc màn chắn và cắt lớp bán dẫn ngoài theo bảng kích thước trong hướng dẫn lắp đặt 3M. Bề mặt lớp cách điện XLPE sau khi bóc phải được mài nhẵn loại bỏ toàn bộ vết xước và gờ sắc, vệ sinh sạch bằng giẻ lau không xơ theo hướng từ trong ra ngoài. Bán kính uốn cáp tại vị trí đầu cáp cũng cần tuân thủ giới hạn tối thiểu theo tiêu chuẩn nhà sản xuất cáp, tránh uốn quá gắt ngay sau đầu cáp vì gây ứng suất cơ học ảnh hưởng đến lực ép của ống co nguội.

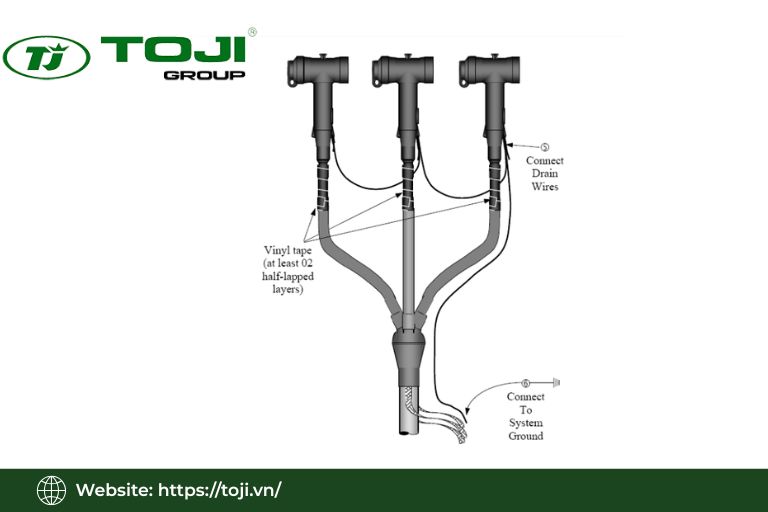

Mô-men siết đầu cos, xử lý màn chắn và tiếp địa
Đầu cos được ép hoặc siết bu lông vào ruột dẫn cáp theo mô-men lực quy định trong hướng dẫn của nhà sản xuất cos, đảm bảo tiếp xúc điện tốt mà không làm dập hoặc gãy sợi ruột dẫn. Màn chắn kim loại sau khi bộc lộ cần được bó lại gọn, nối dây tiếp địa và nối về thanh tiếp địa của tủ hoặc hệ thống tiếp địa chung theo sơ đồ thiết kế. Nhiều sự cố đầu cáp trong vận hành bắt nguồn từ xử lý màn chắn và tiếp địa không đúng, bao gồm màn chắn không được nối tiếp địa hoặc tiếp xúc lỏng lẻo theo thời gian.
Đo điện trở cách điện, thử điện áp và ghi nhận nghiệm thu
Sau khi lắp đặt hoàn chỉnh, kỹ thuật viên dùng thiết bị đo điện trở cách điện (megger) để đo điện trở giữa từng pha với màn chắn và giữa các pha với nhau, so sánh kết quả với ngưỡng chấp nhận tối thiểu theo tiêu chuẩn hoặc yêu cầu chủ đầu tư. Tiếp theo thực hiện thử điện áp xoay chiều hoặc một chiều theo quy trình nghiệm thu tuyến cáp. Toàn bộ kết quả đo, mã đầu cáp, số lô sản phẩm và ảnh chụp hiện trường trước và sau lắp đặt cần được ghi vào biên bản nghiệm thu để phục vụ truy xuất khi xảy ra sự cố.
Kết luận
Đầu cáp trung thế 3M là phụ kiện quan trọng trong hệ thống điện, vì vậy cần lựa chọn đúng loại theo cấp điện áp, tiết diện cáp, môi trường lắp đặt và yêu cầu kỹ thuật của từng dự án, thay vì chỉ dựa vào giá thành. Với kinh nghiệm phân phối đầu cáp 3M chính hãng, CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI sẵn sàng tư vấn lựa chọn đúng mã sản phẩm, cung cấp tài liệu kỹ thuật và hỗ trợ thi công, giúp hệ thống vận hành an toàn, ổn định và bền lâu.
