Đầu cáp 3M 35kV là phụ kiện đầu mút cáp ngầm trung thế giúp bảo vệ điểm cuối cáp khỏi phóng điện bề mặt, xâm nhập độ ẩm và tác động môi trường. Bài viết này giúp kỹ sư điện, nhà thầu M&E, đơn vị thi công, điện lực và chủ đầu tư hiểu rõ phân loại, thông số kỹ thuật, tiêu chí lựa chọn và lỗi lắp đặt thường gặp, đồng thời tận dụng năng lực cung cấp chính hãng và hỗ trợ kỹ thuật của CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI.
Khái niệm và vai trò đầu cáp 3M 35kV
Đầu cáp 3M 35kV là phụ kiện lắp tại điểm cuối cáp ngầm trung thế, kết nối cáp với thiết bị điện như tủ RMU, máy biến áp hoặc tủ phân phối. Cấu tạo cơ bản bao gồm lớp bán dẫn điều khiển điện trường, lớp cách điện, lớp làm kín chống ẩm và lớp bảo vệ cơ học bên ngoài. Hiểu đúng vai trò của đầu cáp là nền tảng để lựa chọn và lắp đặt đúng kỹ thuật, tránh sự cố vận hành trong suốt vòng đời dự án.
Đầu cáp 3M 35kV trong hệ thống cáp ngầm trung thế
Đầu cáp 3M 35kV được thiết kế cho cáp ngầm XLPE hoặc EPR cấp điện áp 20/35kV và 35/36kV, đấu nối vào tủ RMU, VCB, máy biến áp và các thiết bị trung thế khác. Phụ kiện này không chỉ đơn thuần là lớp bọc bảo vệ mà còn đảm nhiệm chức năng điều khiển điện trường tại vị trí tách lớp bán dẫn, nơi điện trường tập trung cao nhất và dễ xảy ra phóng điện cục bộ nhất. Sản phẩm tuân thủ tiêu chuẩn EVN TCCS 17 và IEC 60502-2, phù hợp với yêu cầu lắp đặt trong các dự án điện tại Việt Nam.
Nguyên lý làm kín, cách điện và chống phóng điện bề mặt
Tại vị trí bóc tách lớp bán dẫn ngoài của cáp, điện trường có xu hướng tập trung và tạo ra vùng ứng suất cao. Đầu cáp 3M 35kV sử dụng cơ chế điều khiển điện trường dựa trên nguyên lý IEEE 48, phân bố lại điện trường một cách đều đặn để ngăn phóng điện cục bộ. Vật liệu silicone hoặc EPDM kết hợp với công nghệ co nguội tạo ra lớp làm kín chặt chẽ, ngăn nước và hơi ẩm xâm nhập vào lớp cách điện XLPE bên trong, qua đó kéo dài tuổi thọ cáp và giảm nguy cơ chạm đất.
Xem thêm:
Thông Số Kỹ Thuật Đầu Cáp Co Nguội 3M
Vai trò của đầu cáp trong độ tin cậy vận hành lưới 35kV
Phần lớn sự cố chạm đất, phóng điện bề mặt hoặc đánh thủng cách điện tại điểm đấu nối đều xuất phát từ đầu cáp được lắp đặt sai kỹ thuật hoặc chọn sai chủng loại. Điều này khiến đầu cáp trở thành mắt xích quan trọng trong hệ thống cáp ngầm trung thế, tương đương với chính sợi cáp và thiết bị đầu cuối. Chọn đầu cáp 3M 35kV chính hãng, đạt tiêu chuẩn IEC và IEEE, được EVN phê duyệt là điều kiện bắt buộc để đảm bảo vận hành lưới an toàn và liên tục.
Phân loại đầu cáp 3M 35kV theo ứng dụng

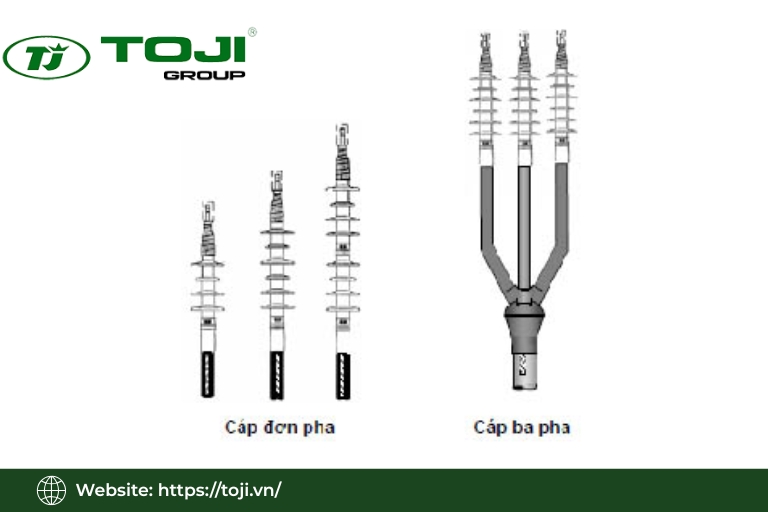

Dòng sản phẩm đầu cáp 3M 35kV được phân theo 2 tiêu chí chính: môi trường lắp đặt (trong nhà hoặc ngoài trời) và công nghệ ứng dụng (co nguội hoặc co nhiệt). Ngoài ra, cấu hình sản phẩm còn phân biệt giữa loại 1 pha và 3 pha. Nắm rõ phân loại này giúp kỹ sư và nhà thầu xác định đúng mã sản phẩm cần chọn trước khi đối chiếu với bảng thông số kỹ thuật.
Đầu cáp trong nhà 3M 35kV
Dòng co nguội dùng trong nhà của 3M 35kV bao gồm mã QTII-6S-13 dành cho cáp 1 pha và QTII-6S-33 dành cho cáp 3 pha. Sản phẩm phù hợp với các ứng dụng đấu vào tủ RMU, VCB, máy biến áp và thiết bị lắp trong nhà hoặc trạm kiosk kín. Phiên bản trong nhà không cần thiết kế chịu tia cực tím hay mưa trực tiếp, nhưng vẫn phải đáp ứng yêu cầu chịu nhiệt, chống ô nhiễm công nghiệp và duy trì khoảng cách phóng điện theo IEEE 48 trong suốt vòng đời vận hành.
Đầu cáp ngoài trời 3M 35kV
Dòng co nguội ngoài trời 3M 35kV, tiêu biểu là mã QTII(X)8S-1C cho cấu hình 1 pha, được thiết kế chịu tia cực tím, mưa nắng, chênh lệch nhiệt độ và ô nhiễm môi trường. Sản phẩm này phù hợp để lắp trên cột điện, trong trạm hở hoặc các vị trí ngoài trời khác mà cáp ngầm cần đấu nối thiết bị. Khi chọn phiên bản ngoài trời, kỹ sư cần kiểm tra đặc tính bề mặt chống bám bụi, khoảng cách rò bề mặt theo tiêu chuẩn và thiết kế chống nước chảy vào để tránh sự cố trong điều kiện thời tiết khắc nghiệt.
Phân biệt công nghệ co nguội, co nhiệt và connector RMU
Đầu cáp co nguội 3M 35kV sử dụng ống đàn hồi làm từ EPDM hoặc silicone, lắp đặt không cần gia nhiệt bằng cách rút lõi nhựa ra và để ống tự co bám vào cáp. Ưu điểm là lắp nhanh, an toàn trong không gian chật hẹp và không phát sinh nguy cơ cháy. Đầu cáp co nhiệt (dòng MHO 35kV) cần dùng thiết bị gia nhiệt để co ống, phù hợp với môi trường chịu va đập cơ học cao hơn nhưng đòi hỏi tay nghề thi công kỹ lưỡng. Riêng các loại connector dạng T-plug và Elbow dùng cho tủ RMU là loại đầu nối tách rời (separable connector), có chức năng khác biệt với termination thông thường và thường được dùng bổ trợ trong hệ thống phụ kiện trung thế 3M.
Thông số kỹ thuật và tiêu chuẩn của đầu cáp 3M 35kV
Kỹ sư và nhà thầu cần nắm các thông số cốt lõi trước khi đặt hàng: cấp điện áp, dải tiết diện tương thích, loại cáp, vật liệu cách điện và tiêu chuẩn thử nghiệm. Đây là cơ sở để đối chiếu với yêu cầu dự án, kiểm tra CO CQ và đảm bảo sản phẩm được EVN chấp thuận trong hồ sơ nghiệm thu.
Cấp điện áp, loại cáp và dải tiết diện tương thích
Đầu cáp 3M 35kV tương thích với cáp ngầm 20/35kV và 35/36kV, sử dụng lõi cách điện XLPE hoặc EPR, dải tiết diện ruột dẫn từ 35 đến 630 mm². Mã sản phẩm QTII-6S-13 và QTII-6S-33 bao phủ các tiết diện phổ biến gồm 35, 50, 70, 95, 120, 150, 185, 240, 300, 400, 500 và 630 mm². Theo yêu cầu EVN TCCS 17, cáp ngầm 20/35kV cần có lớp cách điện đủ dày, ruột dẫn chống thấm nước, màn chắn kim loại và vỏ giáp, do đó đầu cáp phải thiết kế tương thích với toàn bộ cấu trúc lớp cáp này.
Vật liệu cách điện, chống ẩm và chống tia UV
Đầu cáp co nguội 3M 35kV dùng vật liệu silicone hoặc EPDM có độ bền điện môi cao, ổn định nhiệt tốt, chống rò điện bề mặt và không bị phân hủy bởi hơi ẩm hay ăn mòn hóa học. Phiên bản ngoài trời được tăng cường khả năng chống tia cực tím, đảm bảo không bị lão hóa bề mặt sau nhiều năm vận hành. Đối với đầu cáp co nhiệt, các lớp ống co, keo niêm kín và lớp bảo vệ bên ngoài cộng thêm khả năng chống cháy lan và chịu va đập cơ học tốt hơn.
Tiêu chuẩn IEC, IEEE và yêu cầu EVN
Đầu cáp 3M 35kV được thiết kế tuân thủ IEC 60502-2 (cáp ngầm đến 30kV), IEC 60840 (cáp trên 30kV), IEEE 48 (thử nghiệm đầu cáp cho cáp bọc có màn chắn dạng xoay chiều), ASTM và yêu cầu thử nghiệm phụ kiện theo EVN TCCS 17. Việc sản phẩm đáp ứng các tiêu chuẩn này là cơ sở để kỹ sư ghi vào điều khoản kỹ thuật khi lập hồ sơ mời thầu và yêu cầu nhà cung cấp xuất trình chứng chỉ kiểm tra tương ứng. Nhà thầu M&E nên yêu cầu TOJI cung cấp đầy đủ tài liệu kỹ thuật và hồ sơ CO CQ ngay từ giai đoạn tiền hợp đồng.
Hướng dẫn lựa chọn đầu cáp 3M 35kV theo dự án
Lựa chọn đúng mã đầu cáp 3M 35kV cần dựa đồng thời trên 3 nhóm tiêu chí: thông số cáp, môi trường lắp đặt và yêu cầu tiêu chuẩn của dự án. Bỏ qua bất kỳ nhóm nào cũng dẫn đến nguy cơ chọn nhầm mã, không tương thích với loại cáp hoặc không được chủ đầu tư và EVN chấp thuận trong hồ sơ nghiệm thu.
Lựa chọn theo loại cáp, tiết diện và cấu hình
Để chọn đúng đầu cáp 35kV 3M, trước hết cần xác định loại cáp, cấp điện áp, số lõi và tiết diện ruột dẫn, sau đó đối chiếu với catalogue của nhà sản xuất.
Một số thông tin cần kiểm tra gồm:
- Loại cáp: XLPE hoặc EPR.
- Cấp điện áp: 20/35kV hoặc 35/36kV.
- Cấu hình: 1 lõi hoặc 3 lõi.
- Tiết diện ruột dẫn và đường kính ngoài thực tế (OD) của cáp.
- Đối chiếu bảng mã 3M để chọn đúng kit co nguội phù hợp.
Lựa chọn theo môi trường và vị trí lắp đặt
Điều kiện lắp đặt ảnh hưởng trực tiếp đến việc chọn phiên bản đầu cáp trong nhà hay ngoài trời.
- Đầu cáp trong nhà: Dùng cho tủ điện, trạm kiosk hoặc khu vực có mái che.
- Đầu cáp ngoài trời: Phù hợp với trạm hở, cột điện và vị trí chịu tác động trực tiếp của thời tiết.
- Với môi trường ven biển, ô nhiễm công nghiệp hoặc hóa chất, nên ưu tiên dòng có khả năng chống tia UV, chống bám bẩn và tăng khoảng cách rò bề mặt để nâng cao độ bền vận hành.
Lựa chọn theo tiêu chuẩn và hồ sơ dự án
Đối với các dự án của EVN hoặc chủ đầu tư có yêu cầu kỹ thuật, cần lựa chọn sản phẩm đáp ứng đúng tiêu chuẩn và chuẩn bị đầy đủ hồ sơ trước khi mua.
- Kiểm tra các tiêu chuẩn như IEC 60502-2, IEC 60840, IEEE 48 và yêu cầu kỹ thuật của dự án.
- Yêu cầu nhà cung cấp cung cấp CO, CQ và tài liệu thử nghiệm đi kèm.
- Ưu tiên đơn vị có khả năng hỗ trợ đầy đủ hồ sơ kỹ thuật và chứng từ, giúp thuận lợi cho quá trình thẩm định, đấu thầu và nghiệm thu công trình.
So sánh đầu cáp 3M với thương hiệu trung thế khác
Trên thị trường Việt Nam, đầu cáp trung thế 35kV có nhiều thương hiệu như Raychem (TE Connectivity), Nexans, Pfisterer, Cellpack và DSGCanusa. Mỗi hãng có công nghệ và phạm vi ứng dụng riêng, nhưng 3M được nhà thầu lớn và EVN ưa chuộng nhờ hệ sinh thái sản phẩm đồng bộ và chiều sâu kỹ thuật lâu năm.
| Tiêu chí | 3M (Cold Shrink) | Raychem (TE Connectivity) | DSGCanusa / Cellpack (Heat Shrink) | Pfisterer |
|---|---|---|---|---|
| Công nghệ | Co nguội (Cold Shrink) bằng ống silicone/EPDM, không cần gia nhiệt | Co nguội, nguyên lý tương tự 3M | Chủ yếu co nhiệt (Heat Shrink), cần gia nhiệt khi lắp đặt | Đầu cáp đúc liền, công nghệ chuyên dụng cho lưới điện cao cấp |
| Thi công | Nhanh, không dùng lửa, phù hợp không gian hẹp và khu vực yêu cầu an toàn cao | Thi công nhanh, không cần nguồn nhiệt | Cần súng nhiệt hoặc đèn khò, yêu cầu tay nghề cao hơn | Thi công chính xác theo hướng dẫn của nhà sản xuất |
| Vật liệu và độ bền | Silicone/EPDM có độ ổn định điện môi cao, chống tia UV và chống lão hóa tốt | Vật liệu chất lượng cao, độ bền tương đương trong nhiều ứng dụng | Lớp co nhiệt dày, bảo vệ cơ học tốt nhưng phụ thuộc chất lượng gia nhiệt | Thiết kế kín khít, độ bền cao, đáp ứng yêu cầu kỹ thuật khắt khe |
| Khả năng chịu môi trường | Chống ẩm, chống bám bẩn, chịu tia UV và môi trường ngoài trời tốt | Khả năng chịu môi trường tốt, phù hợp nhiều điều kiện vận hành | Phù hợp môi trường thông thường, hiệu quả phụ thuộc chất lượng thi công | Thích hợp cho các hệ thống yêu cầu độ kín và độ tin cậy cao |
| Phạm vi ứng dụng | Hệ thống cáp ngầm trung thế, trạm biến áp, khu công nghiệp, trạm kiosk, hầm cáp | Tương tự 3M, được sử dụng phổ biến trong các dự án điện trung thế | Phù hợp công trình ưu tiên chi phí hoặc cần lớp bảo vệ cơ học dày | Thường dùng cho các dự án điện và truyền tải theo tiêu chuẩn châu Âu |
| Hỗ trợ kỹ thuật tại Việt Nam | Mạng lưới phân phối và hỗ trợ kỹ thuật rộng, được nhiều đơn vị điện lực và nhà thầu sử dụng | Có mặt tại Việt Nam, được nhiều dự án và nhà thầu lựa chọn | Có nhà phân phối nhưng mức độ hỗ trợ tùy từng thương hiệu | Hỗ trợ kỹ thuật và phân phối tại Việt Nam còn hạn chế |
| Ưu điểm nổi bật | Thi công an toàn, nhanh, hệ sinh thái phụ kiện đồng bộ và được ứng dụng rộng rãi tại Việt Nam | Công nghệ co nguội ổn định, độ tin cậy cao | Giá cạnh tranh, lớp bảo vệ cơ học tốt | Chất lượng cao, độ kín khít tốt, phù hợp các yêu cầu kỹ thuật đặc thù |
Lỗi lắp đặt đầu cáp 3M 35kV và cách phòng tránh
Hầu hết sự cố đầu cáp 3M 35kV sau khi đưa vào vận hành đều bắt nguồn từ lỗi thi công, không phải lỗi sản phẩm. Các lỗi phổ biến nhất gồm xử lý lớp bán dẫn sai kỹ thuật, làm sạch bề mặt cáp chưa đạt yêu cầu, chọn kit sai kích thước và lắp sai trình tự các lớp. Hiểu rõ từng lỗi giúp đội thi công chuẩn bị đúng công cụ, tuân thủ đúng quy trình và kiểm tra từng bước trước khi đóng điện.
Xử lý lớp bán dẫn, bóc tách và tạo chuyển tiếp điện trường
Lỗi thường gặp nhất là bóc lớp bán dẫn ngoài không đúng chiều dài quy định, tạo cạnh sắc hoặc vô tình làm xước bề mặt cách điện XLPE bên dưới. Những khuyết điểm này tạo điểm tập trung điện trường cục bộ, dẫn đến phóng điện trong và làm suy giảm nhanh cách điện. Để tránh lỗi này, tổ thi công cần dùng dụng cụ cắt chuyên dụng đúng tiêu chuẩn 3M, bóc bán dẫn đúng chiều dài ghi trong hướng dẫn lắp đặt, tạo chuyển tiếp mịn giữa vùng có và không có bán dẫn, sau đó kiểm tra toàn bộ bề mặt bằng mắt trước khi lắp ống co.
Làm sạch bề mặt cáp, xử lý độ ẩm và bụi bẩn
Bề mặt cách điện XLPE nếu còn dầu, mỡ bôi trơn trong quá trình kéo cáp, bụi bẩn hoặc hơi ẩm sẽ tạo ra đường dẫn rò điện dưới lớp đầu cáp sau khi lắp. Quy trình đúng là dùng khăn sạch không xơ kết hợp dung dịch làm sạch phù hợp (theo hướng dẫn 3M), lau theo 1 chiều để tránh đưa bẩn ngược lại, kiểm tra bề mặt khô hoàn toàn, tuyệt đối không chạm tay trực tiếp vào bề mặt đã làm sạch. Điều kiện thử nghiệm theo IEEE 48 cũng yêu cầu bề mặt đầu cáp phải sạch và khô trước khi tiến hành thử điện áp nghiệm thu.
Lựa chọn sai kích thước kit và lắp sai trình tự
Nếu kit đầu cáp chọn không phù hợp đường kính ngoài thực tế của cáp, ống co sau khi lắp sẽ không ôm sát, để lại khoảng hở khí giữa ống và bề mặt cáp. Khoảng hở này là nguyên nhân trực tiếp gây phóng điện cục bộ và làm hỏng cách điện theo thời gian. Ngoài ra, lắp sai thứ tự các lớp như đặt băng bán dẫn điều khiển điện trường sau thay vì trước lớp cách điện bổ sung sẽ vô hiệu hóa cơ chế điều khiển điện trường của sản phẩm. Giải pháp là đo đường kính cáp trước, đối chiếu catalogue 3M để chọn kit đúng dải, đọc kỹ tờ hướng dẫn lắp đặt đi kèm trong hộp và chuẩn bị checklist kiểm tra từng bước cho đội thi công.
Đầu cáp 3M 35kV là phụ kiện kỹ thuật quan trọng, ảnh hưởng trực tiếp đến độ tin cậy vận hành của toàn tuyến cáp ngầm trung thế. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI sẵn sàng hỗ trợ tư vấn chọn mã, cung cấp sản phẩm chính hãng kèm CO CQ và hỗ trợ kỹ thuật cho từng dự án cụ thể.
