Hộp nối cáp ngầm hạ thế 3M là phụ kiện then chốt quyết định độ an toàn và tuổi thọ toàn tuyến cáp 0,6/1kV. Bài viết này, được CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI biên soạn, giúp kỹ sư và nhà thầu hiểu rõ cấu tạo, nguyên lý bảo vệ mối nối, tiêu chí lựa chọn, quy trình lắp đặt và bảng tra cứu thông số để chọn đúng giải pháp hộp nối 3M cho từng loại công trình điện hạ thế.
Khái niệm và nguyên lý bảo vệ mối nối của hộp nối 3M hạ thế
Hộp nối cáp ngầm hạ thế 3M là bộ phụ kiện đầy đủ gồm vỏ khuôn, vật liệu cách điện và đầu nối cơ khí, được thiết kế chuyên biệt để nối 2 đoạn cáp 0,6/1kV. Nguyên lý bảo vệ của bộ sản phẩm này dựa trên 4 cơ chế đồng thời: cách điện toàn bộ vùng mối nối, chống thấm nước, ngăn rò điện và chịu lực cơ học trong suốt quá trình vận hành.
Hộp nối 3M là gì và cấu thành của bộ phụ kiện
Hộp nối cáp ngầm hạ thế 3M bao gồm đầu nối lõi dẫn (ép cos hoặc đầu nối cơ khí), vật liệu cách điện (resin 2 thành phần hoặc ống co nhiệt polyolefin), vỏ khuôn nhựa bảo vệ và phụ kiện đi kèm như băng cách điện, băng cao su lưu hóa. 3M cung cấp 2 dòng sản phẩm chính cho cáp hạ thế 0,6/1kV: dòng GTS dùng công nghệ quấn băng và đổ resin, và dòng HSS-Series dùng ống co nhiệt polyolefin. Cả 2 dòng đều phủ cáp 1 đến 5 lõi với tiết diện từ 10 đến 400 mm².
Cơ chế cách điện và chống thấm của resin và co nhiệt
Với công nghệ resin GTS, kỹ thuật viên sẽ quấn băng cách điện quanh từng lõi sau khi hoàn thành mối nối, sau đó lắp khuôn nhựa và đổ resin 2 thành phần vào bên trong. Khi đóng rắn, resin tạo thành một khối cách điện đồng nhất, lấp đầy toàn bộ các khe hở trong khuôn và ngăn nước xâm nhập hiệu quả.
Nhờ cơ chế này, hộp nối resin mang lại khả năng chống ẩm và chống nước rất cao, đặc biệt phù hợp với các tuyến cáp chôn trực tiếp dưới đất hoặc những khu vực có nguy cơ ngập nước trong thời gian dài.
Đối với HSS-Series, khả năng làm kín được tạo ra nhờ lớp keo nhiệt ở mặt trong của ống co. Khi gia nhiệt đúng kỹ thuật, lớp keo sẽ nóng chảy và bám chặt vào bề mặt cáp, hình thành lớp trám kín giúp hạn chế hơi ẩm và nước xâm nhập.
Mặc dù vẫn đảm bảo khả năng bảo vệ mối nối, độ kín nước của công nghệ co nhiệt thấp hơn so với resin. Vì vậy, HSS-Series thường được ưu tiên sử dụng trong môi trường khô ráo, trên máng cáp hoặc các vị trí không thường xuyên tiếp xúc với nước.
Xem thêm:
Vai trò đảm bảo an toàn điện và ổn định hệ thống cáp ngầm
Hộp nối phải duy trì phân bố điện trường đều trên toàn bộ vùng mối nối, không để xuất hiện điểm tập trung điện trường cục bộ gây đánh thủng cách điện trong vận hành liên tục ở 0,6/1kV. Về mặt cơ học, mối nối phải chịu được lực kéo, uốn và rung động, đặc biệt quan trọng khi cáp đặt dưới mặt đường giao thông chịu tải trọng xe cộ hoặc trong nhà máy có thiết bị rung liên tục.

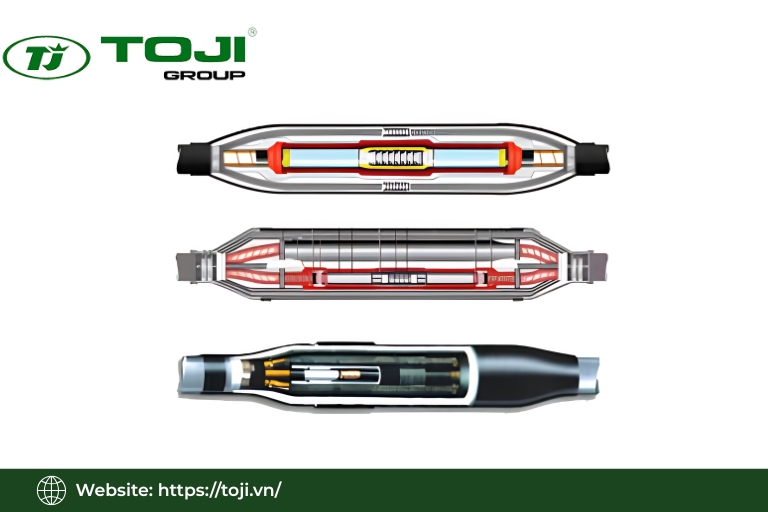

Cấu tạo bộ hộp nối cáp ngầm hạ thế 3M và phân loại

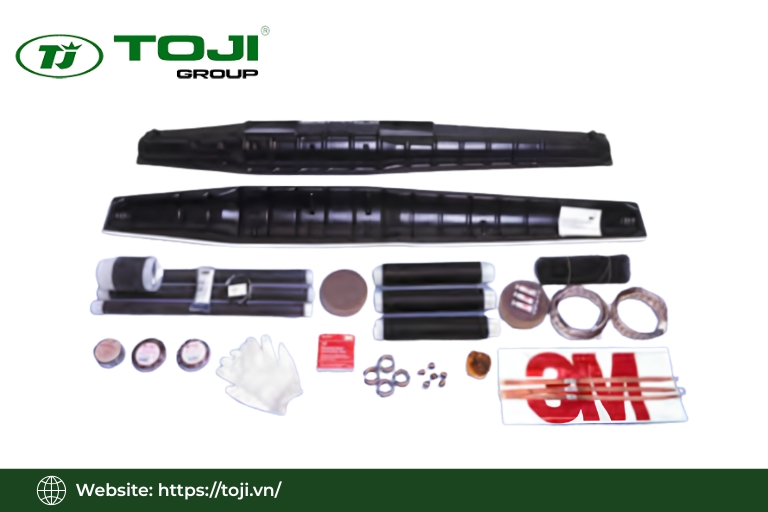

Bộ hộp nối resin GTS gồm khuôn nhựa 2 nửa, resin 2 thành phần, băng cách điện và đầu nối cơ khí hoặc cos ép. Bộ co nhiệt HSS gồm ống polyolefin có lớp keo bên trong, đầu nối và băng cách điện. Việc phân loại theo công nghệ (resin hoặc co nhiệt) kết hợp với cấu hình cáp (số lõi, tiết diện, có giáp hay không giáp) giúp kỹ sư xác định đúng mã sản phẩm cần đặt hàng và hiểu rõ phạm vi ứng dụng của từng dòng.
- Khuôn nhựa GTS gồm 2 nửa lắp ghép, có cửa đổ resin và chốt khóa giúp cố định mối nối trong suốt quá trình đóng rắn.
- Resin 2 thành phần được trộn đúng tỷ lệ, chảy lấp đầy mọi khe hở rồi đóng rắn thành khối cách điện cứng, chống ẩm và chống nước hiệu quả.
- Băng cao su lưu hóa được quấn tại vị trí tiếp giáp giữa khuôn và vỏ cáp để tăng độ kín nước, phù hợp với môi trường đất ẩm hoặc ngập mặn.

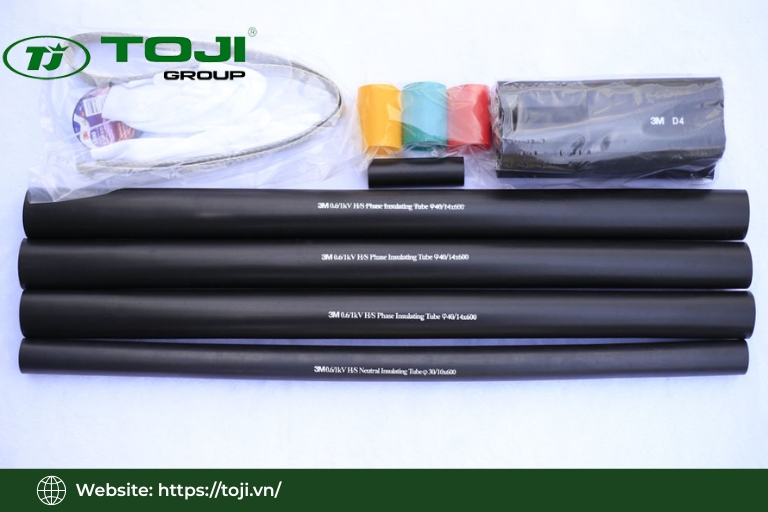

- Ống co nhiệt HSS-Series sử dụng vật liệu polyolefin có lớp keo nhiệt bên trong, tạo lớp bọc kín khi được gia nhiệt đúng kỹ thuật.
- Lớp keo nóng chảy bám chặt vào bề mặt cáp sau khi co nhiệt, giúp tăng khả năng chống ẩm và bảo vệ mối nối.
- Bộ HSS-Series đi kèm đầu nối (cos ép hoặc connector cơ khí) và băng cách điện, hỗ trợ cáp từ 10–400 mm² với cấu hình 3+1, 4+1, có giáp hoặc không giáp.
- Nhóm hộp nối Resin (GTS, LVS) thích hợp cho cáp có hoặc không có giáp, ưu tiên các tuyến cáp chôn trực tiếp và môi trường yêu cầu độ kín nước cao.
- Nhóm hộp nối co nhiệt HSS-Series phù hợp với môi trường khô ráo, không gian thi công hẹp và yêu cầu lắp đặt nhanh.
- Sản phẩm được phân loại theo công nghệ, số lõi (1 lõi, 3+1, 4+1) và dải tiết diện (10–16, 25–50, 70–120, 150–240, 300–400 mm²), giúp kỹ sư dễ dàng lựa chọn đúng mã sản phẩm.
Phạm vi ứng dụng hộp nối cáp ngầm hạ thế 3M
Hộp nối cáp ngầm hạ thế 3M ứng dụng rộng rãi trong mạng điện 0,6/1kV với điều kiện lắp đặt đa dạng: chôn trực tiếp, trong ống HDPE, trong hố ga kỹ thuật hoặc trên máng cáp. Tùy từng loại công trình và mức độ tiếp xúc với ẩm ướt hoặc nước, kỹ sư cần chọn công nghệ resin hay co nhiệt phù hợp với yêu cầu độ bền và an toàn lâu dài của hệ thống.
Ứng dụng trong khu công nghiệp và nhà máy
Trong khu công nghiệp, tuyến cáp ngầm hạ thế cấp nguồn cho máy móc sản xuất, hệ thống thông gió và điều hòa không khí, chiếu sáng và tủ phân phối. Hộp nối cáp ngầm hạ thế 3M được dùng để nối dài tuyến cáp, thay thế đoạn cáp hư hỏng hoặc điều chỉnh hướng tuyến khi mặt bằng thay đổi. Với tuyến chôn trực tiếp dưới đường nội bộ nhà máy hoặc khu vực có mạch nước ngầm, resin GTS hoặc LVS được ưu tiên vì độ kín nước cao hơn. Co nhiệt HSS-Series phù hợp cho tuyến đặt trên máng cáp trong nhà xưởng khô, giúp thi công nhanh và tiết kiệm chi phí nhân công.
Ứng dụng trong tòa nhà, chiếu sáng đô thị và hạ tầng giao thông
Cáp ngầm 0,6/1kV cấp nguồn cho chiếu sáng khu vực công cộng, sân vườn, kết nối tủ điện tổng với tủ nhánh trong tòa nhà thương mại, bệnh viện và trường học. Trong hạ tầng giao thông như đường bộ, cầu và hầm, cáp ngầm phải chịu rung động, tải trọng xe, nước mưa và nguy cơ ngập lụt theo mùa. Với các công trình này, resin kết hợp băng cao su lưu hóa là giải pháp được khuyến nghị để đảm bảo độ kín nước tuyệt đối và tuổi thọ mối nối trong điều kiện môi trường khắc nghiệt.
Ứng dụng trong hệ thống điện lực và công trình dân dụng
Đội vận hành của các đơn vị điện lực thường xuyên sử dụng hộp nối cáp ngầm hạ thế 3M trong các công việc như sửa chữa cáp bị đứt, thay đổi hướng tuyến hoặc nâng cấp công suất lưới điện tại khu dân cư. Đây là giải pháp giúp khôi phục khả năng vận hành của tuyến cáp nhanh chóng, đồng thời đảm bảo độ an toàn và độ tin cậy lâu dài.
Phần lớn các mối nối được lắp đặt trong hố ga, mương cáp hoặc bên dưới các tuyến đường dân sinh – những vị trí thường xuyên chịu tác động của độ ẩm và nước ngầm. Vì vậy, hộp nối resin 3M với khả năng chống thấm và cách điện cao thường là lựa chọn được ưu tiên để đảm bảo tuổi thọ mối nối và giảm nguy cơ sự cố trong quá trình vận hành.
Bên cạnh việc cung cấp sản phẩm, CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI còn phối hợp với 3M Việt Nam tổ chức các chương trình đào tạo chuyên sâu về đầu cáp và hộp nối 3M cho các đơn vị điện lực, trong đó có Điện lực Quảng Ninh. Các khóa đào tạo giúp đội ngũ kỹ thuật nâng cao kỹ năng thi công, kiểm soát chất lượng mối nối và áp dụng đúng quy trình lắp đặt trên thực tế.
Tiêu chí lựa chọn hộp nối cáp ngầm hạ thế 3M
Kỹ sư cần xác định rõ 5 nhóm tiêu chí trước khi chọn mã sản phẩm hộp nối cáp ngầm hạ thế 3M: cấp điện áp hệ thống, loại cách điện cáp, tiết diện và số lõi, môi trường lắp đặt, và cấp bảo vệ IP yêu cầu. Mỗi tiêu chí dẫn đến nhóm sản phẩm cụ thể và giúp thu hẹp lựa chọn xuống đúng mã cần đặt hàng ngay từ giai đoạn thiết kế.
Cấp điện áp, loại cách điện và tiêu chuẩn áp dụng
Hộp nối 3M hạ thế được thiết kế cho cấp điện áp 0,6/1kV, tương thích với cả cáp cách điện XLPE và PVC. Điện áp định mức của hộp nối phải bằng hoặc cao hơn điện áp vận hành thực tế của hệ thống. Tiêu chuẩn IEC 61442 và TCVN 9617:2013 quy định các yêu cầu thử nghiệm cho phụ kiện cáp điện, bao gồm thử nghiệm cách điện, chống thấm và độ bền cơ học. Loại cách điện của cáp (XLPE hay PVC) cũng ảnh hưởng đến quy trình chuẩn bị bề mặt, tước lớp bán dẫn và xử lý cách điện trước khi lắp hộp nối.
Tiết diện cáp, số lõi và phân biệt có giáp hay không
Tiết diện và số lõi quyết định trực tiếp mã sản phẩm cần chọn. HSS-Series phân thành các nhóm A đến E theo tiết diện: 4×10-16 mm², 4×25-50 mm², 4×70-120 mm², 4×150-240 mm² và 4×300-400 mm². Dòng LVS phân biệt thêm theo loại cáp có giáp (Armor) và không giáp (UnArmor) cho các tiết diện từ 16 mm² đến 400 mm². Kỹ sư cần đối chiếu chính xác cả 3 thông số: tiết diện, số lõi và cấu hình 3+1 hay 4+1, để tránh chọn sai mã dẫn đến khó lắp đặt hoặc mối nối không đạt độ kín nước yêu cầu.
Môi trường lắp đặt, cấp bảo vệ IP và khả năng chịu tải
Môi trường chôn trực tiếp, ngập nước lâu dài hoặc mạch nước ngầm cao yêu cầu hộp nối resin, vì resin đóng rắn lấp đầy toàn bộ khe hở và đạt độ kín nước tương đương IP68 khi thi công đúng quy trình. Môi trường khô như phòng kỹ thuật hoặc máng cáp trong nhà cho phép dùng co nhiệt HSS-Series, giúp thi công nhanh và tiện lợi hơn. Khả năng chịu tải dòng điện của mối nối phụ thuộc vào chất lượng cos ép và lực ép đúng tiêu chuẩn, vì nếu tiếp xúc kém, mối nối sẽ trở thành điểm nóng và gây nguy cơ cháy nổ trong vận hành.
So sánh hộp nối cáp ngầm 3M với các giải pháp khác
Hộp nối cáp ngầm hạ thế 3M không phải giải pháp duy nhất trên thị trường. Kỹ sư và nhà thầu cần hiểu điểm mạnh và hạn chế của từng giải pháp để lựa chọn phù hợp với ngân sách, yêu cầu kỹ thuật và môi trường lắp đặt của từng công trình cụ thể.
| Tiêu chí | Resin 3M | Băng quấn đơn/Băng cao su lưu hóa | Co nhiệt (TTE, Raychem) | Co nguội & Resin trung thế |
|---|---|---|---|---|
| Nguyên lý bảo vệ | Đổ keo resin tạo khối cách điện và chống thấm đồng nhất | Quấn nhiều lớp băng PVC hoặc cao su để cách điện và chống ẩm | Ống polyolefin co nhiệt ôm sát cáp nhờ gia nhiệt | Co nguội dùng ống silicone tự co; resin trung thế tạo khối cách điện cho cáp 6–30 kV |
| Khả năng chống nước | Rất cao, lấp đầy toàn bộ khoảng trống trong khuôn | Thấp đến trung bình, dễ thấm nước tại mép băng sau thời gian dài | Tốt nếu thi công đúng kỹ thuật nhưng chủ yếu bảo vệ bề mặt | Rất cao, đặc biệt với resin trung thế và co nguội chất lượng cao |
| Độ bền cách điện | Cao, được thử nghiệm theo tiêu chuẩn IEC và TCVN | Chỉ phù hợp bảo vệ bổ sung, không thay thế hộp nối hoàn chỉnh | Cao khi gia nhiệt đồng đều, phụ thuộc chất lượng thi công | Cao, đáp ứng yêu cầu hệ thống trung thế và vận hành lâu dài |
| Độ tin cậy trong môi trường ngập nước | Rất cao, phù hợp chôn ngầm và môi trường ẩm ướt kéo dài | Không phù hợp sử dụng độc lập trong môi trường ngập nước | Tốt nhưng thấp hơn resin trong điều kiện ngập nước lâu dài | Resin và co nguội đều có độ tin cậy cao trong môi trường khắc nghiệt |
| Ứng dụng điển hình | Hộp nối cáp hạ thế và trung thế yêu cầu độ kín nước cao | Gia cường tại vị trí tiếp giáp hoặc sửa chữa tạm thời | Hộp nối và đầu cáp hạ thế, trung thế trong môi trường thông thường | Hệ thống cáp trung thế 6–30 kV, trạm điện và công trình công nghiệp |
| Chi phí & hiệu quả vòng đời | Chi phí đầu tư cao hơn nhưng tuổi thọ dài, giảm rủi ro sự cố | Chi phí thấp nhưng hiệu quả bảo vệ hạn chế | Chi phí trung bình, hiệu quả phụ thuộc tay nghề lắp đặt | Chi phí cao hơn hạ thế nhưng phù hợp yêu cầu kỹ thuật của hệ thống trung thế |
Tiêu chuẩn kỹ thuật IEC, TCVN và yêu cầu thử nghiệm
Hộp nối cáp ngầm hạ thế 3M được thiết kế dựa trên nền tảng tiêu chuẩn IEC 61442, hài hòa với TCVN 9617:2013, quy định các yêu cầu và phương pháp thử nghiệm cho phụ kiện cáp điện. Việc nắm vững các tiêu chuẩn này giúp kỹ sư và chủ đầu tư đặt ra yêu cầu kỹ thuật rõ ràng khi lựa chọn hộp nối cho dự án có yêu cầu cao về an toàn và độ tin cậy vận hành.
Tổng quan TCVN 9617:2013 và IEC 61442
TCVN 9617:2013 hài hòa với IEC 61442, quy định yêu cầu và phương pháp thử nghiệm cho phụ kiện cáp điện có điện áp đến 36 kV, bao gồm đầu cáp và mối nối cáp. Tiêu chuẩn mô tả chi tiết các thử nghiệm điện áp xoay chiều chịu đựng, điện áp xung, đo dòng điện rò, ngâm nước và độ bền cơ học ở nhiệt độ khác nhau. Mặc dù tiêu chuẩn ban đầu hướng đến cáp trung thế, các nguyên tắc thử nghiệm cũng được tham chiếu để đánh giá phụ kiện hạ thế 0,6/1kV trong các dự án điện lực và công nghiệp có yêu cầu cao về an toàn.
Các thử nghiệm điển hình cho hộp nối cáp ngầm hạ thế
- Thử nghiệm điển hình cho hộp nối hạ thế bao gồm thử điện áp chịu đựng xoay chiều trên toàn mối nối và đo dòng điện rò để kiểm tra chất lượng cách điện sau khi resin đóng rắn hoặc ống co nhiệt hoàn thành.
- Thử ngâm nước kiểm tra độ kín nước dài hạn của khuôn resin hoặc ống co.
- Thử nhiệt chu kỳ mô phỏng giãn nở nhiệt khi cáp vận hành, kiểm tra xem mối nối có xuất hiện khe hở hay nứt vỡ không.
- Thử cơ học (kéo, uốn) trên tuyến cáp có mối nối kiểm tra khả năng chịu lực thực tế.
Quy trình lắp đặt hộp nối cáp ngầm hạ thế 3M và lỗi phổ biến
Quy trình lắp đặt hộp nối resin GTS và co nhiệt HSS khác nhau đáng kể, từ bước chuẩn bị cáp, nối lõi, xử lý cách điện đến bước hoàn thiện và kiểm tra. Lỗi thi công là nguyên nhân hàng đầu dẫn đến khuyết tật mối nối, vì vậy kỹ sư và kỹ thuật viên cần nắm chắc từng bước và kiểm soát chất lượng trước khi lấp đất hoặc đưa vào vận hành.
So sánh quy trình lắp đặt hộp nối resin GTS hạ thế 3M với hộp nối co nhiệt HSS-Series hạ thế 3M
| Tiêu chí | Hộp nối Resin GTS hạ thế 3M | Hộp nối co nhiệt HSS-Series hạ thế 3M |
|---|---|---|
| Chuẩn bị cáp | Bóc vỏ ngoài, màn chắn và cách điện theo kích thước hướng dẫn, làm sạch lõi dẫn. | Bóc vỏ cáp theo quy định và luồn ống co nhiệt vào cáp trước khi ép cos. |
| Nối lõi dẫn | Ép cos hoặc lắp đầu nối cơ khí đúng lực ép tiêu chuẩn. | Ép cos hoặc đầu nối cơ khí, sau đó quấn băng cách điện theo hướng dẫn. |
| Tạo lớp cách điện | Quấn băng cách điện từng pha trước khi lắp khuôn. | Quấn băng cách điện, sau đó đưa ống co nhiệt vào đúng vị trí bao phủ mối nối. |
| Hoàn thiện mối nối | Lắp khuôn GTS, khóa chặt hai nửa khuôn, trộn resin đúng tỷ lệ và đổ đầy khuôn. | Gia nhiệt đều bằng đèn khò từ giữa ra hai đầu để ống co ôm sát toàn bộ mối nối. |
| Yêu cầu kỹ thuật | Cần trộn resin đúng tỷ lệ, khuấy đều và loại bỏ bọt khí trước khi đóng rắn. | Cần kiểm soát nhiệt độ và tốc độ gia nhiệt để ống co đều, tránh cháy hoặc co không hết. |
| Thời gian hoàn thiện | Phải chờ resin đóng rắn hoàn toàn mới được đưa vào vận hành hoặc lấp đất. | Sau khi ống co nguội tự nhiên và kiểm tra đạt yêu cầu có thể đưa vào sử dụng. |
| Khả năng chống nước | Rất cao nhờ khối resin bao kín toàn bộ mối nối. | Tốt, có thể tăng cường bằng băng cao su lưu hóa hoặc vật liệu trám kín ở hai đầu ống. |
| Môi trường phù hợp | Cáp chôn ngầm, hố ga, khu vực ngập nước hoặc độ ẩm cao. | Môi trường khô ráo, trong nhà hoặc nơi ít tiếp xúc với nước. |
| Lưu ý khi thi công | Tuân thủ đúng tỷ lệ pha resin và thời gian đóng rắn theo hướng dẫn của 3M. | Luồn ống co trước khi nối cáp và không khò nhiệt quá lâu tại một vị trí để tránh hư hỏng ống. |
Lỗi thường gặp và lưu ý đảm bảo tuổi thọ mối nối
- Không trộn đúng tỷ lệ hoặc khuấy không đều resin 2 thành phần có thể tạo vùng chưa đóng rắn và lỗ rỗng, làm giảm khả năng cách điện, chống thấm.
- Không vệ sinh sạch bề mặt cáp trước khi lắp khuôn khiến dầu mỡ, bụi bẩn làm giảm độ bám dính của resin.
- Với hộp nối co nhiệt, gia nhiệt không đều có thể khiến ống co chưa ôm sát và lớp keo không nóng chảy hoàn toàn.
- Sử dụng ống co nhiệt không đúng kích thước cáp làm giảm độ kín và độ bền của mối nối.
- Ưu tiên hộp nối resin cho các công trình có nguy cơ tiếp xúc nước hoặc chôn ngầm lâu dài.
- Đảm bảo kỹ thuật viên tuân thủ đúng quy trình thi công và kiểm tra chất lượng từng mối nối trước khi nghiệm thu để tăng tuổi thọ vận hành.
Kết luận
Hộp nối cáp ngầm hạ thế 3M là phụ kiện kỹ thuật đòi hỏi lựa chọn và thi công chính xác để bảo vệ mối nối trong suốt vòng đời hệ thống cáp 0,6/1kV. Thông qua phân tích cấu tạo, so sánh giải pháp resin và co nhiệt, bảng tra cứu thông số và năng lực hỗ trợ kỹ thuật của CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI, bài viết cung cấp nền tảng kỹ thuật đủ để người đọc chọn đúng sản phẩm hộp nối cáp ngầm hạ thế 3M phù hợp với từng công trình điện hạ thế của mình.
