Khái niệm và vai trò của hộp nối cáp ngầm 3M
Hộp nối cáp ngầm 3M là bộ phụ kiện hoàn chỉnh dùng để nối, khôi phục và bảo vệ điểm nối cáp lực khi kéo dài tuyến cáp hoặc xử lý sự cố đứt gãy, nứt vỡ. Sản phẩm được sử dụng rộng rãi trong hệ thống điện hạ thế và trung thế nhờ khả năng cách điện vượt trội, chống ẩm, kín nước và chịu va đập tốt, phù hợp cho cả lắp đặt chôn ngầm lẫn ngoài trời.
Hộp nối cáp ngầm 3M là gì trong hệ thống cáp lực
Hộp nối cáp ngầm 3M là bộ phụ kiện gồm ống co hoặc vỏ nhựa, lớp cách điện, lớp bán dẫn, lưới đồng và vật liệu làm kín, được thiết kế để nối 2 đoạn cáp lực trong khi vẫn duy trì điện áp làm việc an toàn. Sản phẩm không đơn thuần là vật liệu quấn bên ngoài, mà là giải pháp tái tạo đầy đủ các lớp cấu trúc của sợi cáp tại điểm nối, đảm bảo hiệu năng điện môi tương đương với cáp gốc.
3M cung cấp 3 nhóm chính cho hộp nối cáp ngầm: dòng co nguội QS-2000E dành cho cáp trung thế, dòng đổ nhựa resin VN-5B cho trung thế cần bảo vệ cơ học cao và dòng co nhiệt HSS-Series cho cáp hạ thế. Mỗi dòng được thiết kế riêng theo cấp điện áp và điều kiện lắp đặt cụ thể.
Các trường hợp cần sử dụng hộp nối cáp ngầm 3M
Hộp nối cáp ngầm 3M được dùng phổ biến khi chiều dài cáp cung cấp không đủ để đi suốt tuyến, buộc phải nối thêm đoạn cáp mới. Ngoài ra, sản phẩm được sử dụng trong các tình huống xử lý sự cố cáp bị hư hỏng do tác động cơ học, nứt gãy hoặc lão hóa cách điện, cũng như khi mở rộng mặt bằng công trình cần đấu nối thêm tuyến cáp ngầm.
Trong lưới điện phân phối, trạm biến áp và khu công nghiệp, cáp lực ngầm XLPE và PVC thường phải nối nhiều lần trong vòng đời vận hành. Đây chính là phạm vi ứng dụng chính của hộp nối cáp ngầm 3M, nơi yêu cầu về độ tin cậy điện và khả năng chống thấm nước được đặt lên hàng đầu.
Xem thêm:
Vai trò của hộp nối trong khôi phục và bảo vệ điểm nối cáp
Tại điểm nối, các lớp cấu trúc của sợi cáp đều bị bóc ra để thực hiện đấu nối dẫn điện. Hộp nối 3M có nhiệm vụ tái tạo lại toàn bộ các lớp này, bao gồm lớp bán dẫn điều tiết điện trường, lớp cách điện chính, màn chắn kim loại và lớp chống thấm bên ngoài. Việc tái tạo đúng kỹ thuật giúp điện trường phân bố đồng đều quanh điểm nối, triệt tiêu nguy cơ phóng điện cục bộ hay cháy nổ.
Về bảo vệ môi trường, hộp nối 3M ngăn nước và hơi ẩm xâm nhập, chống ăn mòn hóa học, chịu nhiệt độ vận hành cao và chịu lực tác động cơ học bên ngoài. Điều này đảm bảo điểm nối giữ được độ bền lâu dài dù được chôn ngầm hoặc đặt trong điều kiện ngoài trời khắc nghiệt.
Phân loại hộp nối cáp ngầm 3M theo điện áp và công nghệ
Hộp nối cáp ngầm 3M được phân loại theo 2 tiêu chí chính: cấp điện áp và công nghệ thi công. Về điện áp, sản phẩm bao gồm dòng hạ thế và dòng trung thế từ 11 kV đến 35 kV. Về công nghệ, 3M cung cấp 3 nền tảng gồm co nguội, co nhiệt và đổ nhựa, mỗi loại tối ưu riêng cho từng điều kiện lắp đặt và yêu cầu kỹ thuật.
| Dòng sản phẩm | Cấp điện áp | Công nghệ | Đặc điểm nổi bật | Ứng dụng |
|---|---|---|---|---|
| Hộp nối cáp ngầm hạ thế 3M HSS-Series | Hạ thế | Co nhiệt (Heat Shrink) | Sử dụng vật liệu polyolefin chất lượng cao, thi công bằng đèn khò, chống trầy xước, chống mài mòn, chịu tác động môi trường tốt. | Nối cáp hạ thế cho hệ thống điện dân dụng, tòa nhà, nhà máy, khu công nghiệp; lắp trong máng cáp, ống dẫn hoặc ngoài trời. |
| Hộp nối cáp ngầm trung thế 3M QS-2000E | 24 kV | Co nguội (Cold Shrink) | Cao su silicone đa lớp, tích hợp lớp điều tiết điện trường, cách điện và bán dẫn trong một ống co nguội; giảm thao tác thi công, hạn chế lỗi lắp đặt. Hỗ trợ tiết diện 50–400 mm², tương thích cáp XLPE và EPR có hoặc không có giáp. | Lưới điện phân phối, trạm biến áp, tuyến cáp ngầm trung thế, khu công nghiệp. |
| Hộp nối cáp ngầm trung thế 3M VN-5B | 600 V – 69 kV (tùy phiên bản) | Đổ nhựa Resin (Scotchcast Resin 40) | Bộ sản phẩm gồm băng cao su, băng bán dẫn, lưới đồng và nhựa resin 2 thành phần, tái tạo đầy đủ các lớp cáp tại điểm nối. Hỗ trợ tiết diện đến 500 mm², tương thích cáp XLPE, PVC, EPR; lõi đồng hoặc nhôm. | Các tuyến cáp trung thế tiết diện lớn, môi trường ngập nước hoặc yêu cầu bảo vệ cơ học cao. |
Công nghệ co nguội, co nhiệt và đổ nhựa resin của 3M
3M cung cấp 3 công nghệ chính cho hộp nối cáp ngầm, gồm co nguội, co nhiệt và đổ nhựa. Mỗi công nghệ có nguyên lý vật lý và điều kiện ứng dụng riêng. Co nguội là công nghệ tiên tiến không cần nhiệt, co nhiệt là phương pháp truyền thống cần gia nhiệt, còn đổ nhựa mang lại độ bảo vệ cơ học mạnh nhất nhưng đòi hỏi tay nghề cao hơn.
Công nghệ 3M Cold Shrink (hộp nối co nguội)
Công nghệ Cold Shrink của 3M dựa trên ống cao su đàn hồi được kéo giãn sẵn và lắp vào lõi nhựa xoắn. Khi người thi công kéo lõi ra, ống cao su tự co lại ôm chặt bề mặt cáp, tạo lực ép liên tục lên toàn bộ vùng nối. Lực ép này được duy trì liên tục theo thời gian, tạo hiệu ứng “living seal” chống xâm nhập nước và bụi ngay cả khi cáp giãn nở theo nhiệt độ.
Ưu điểm lớn nhất của Cold Shrink là không cần thiết bị khò nhiệt, không yêu cầu nguồn lửa hoặc giấy phép làm nóng, giúp lắp đặt nhanh trong môi trường chật hẹp, ẩm ướt hoặc khu vực nhạy cảm về an toàn cháy nổ. Đây là lý do QS-2000E được ưa chuộng trong thi công cáp ngầm trung thế tại các nhà máy và trạm biến áp.
Công nghệ co nhiệt (hộp nối co nhiệt hạ thế)
Công nghệ co nhiệt sử dụng ống polyolefin co lại khi được gia nhiệt bằng đèn khò hoặc súng nhiệt. Khi ống đạt đủ nhiệt độ, vật liệu co ép chặt xuống bề mặt cáp, tạo lớp bám sát cung cấp bảo vệ cơ học, chống trầy xước và mài mòn. Dòng HSS-Series của 3M dựa trên công nghệ này và tập trung vào ứng dụng hạ thế.
So với co nguội, co nhiệt yêu cầu thiết bị khò nhiệt và quy trình thi công phức tạp hơn, đồng thời chất lượng sealing phụ thuộc nhiều vào kỹ năng gia nhiệt đúng cách của người thi công. Tuy vậy, đây là công nghệ quen thuộc với nhiều đội thi công và thích hợp cho lắp đặt hạ thế trong điều kiện tiêu chuẩn.
Công nghệ đổ nhựa Scotchcast (hộp nối resin)
Công nghệ đổ nhựa Scotchcast Resin 40 của 3M sử dụng nhựa 2 thành phần được trộn đều rồi bơm vào khuôn bao quanh điểm nối. Sau khi đông cứng, khối nhựa tạo thành lớp cách điện chắc chắn, chống thấm nước hoàn toàn, chống ăn mòn hóa học và chịu lực cơ học tốt. Đây là lựa chọn phù hợp cho các điểm nối chôn trực tiếp dưới đất, trong môi trường ngập nước hoặc khu vực có hóa chất ăn mòn.
Nhược điểm của công nghệ resin là yêu cầu tay nghề thi công cao, người thực hiện cần trộn đúng tỷ lệ và đổ đúng kỹ thuật. Thời gian chờ nhựa đông cứng cũng kéo dài hơn so với co nguội, làm tăng thời gian thi công tổng thể của công trình.
Cấu tạo và nguyên lý hoạt động của bộ hộp nối 3M
Cấu tạo của hộp nối cáp ngầm 3M gồm nhiều lớp vật liệu phối hợp để tái tạo điện trường đồng đều và đảm bảo cách điện kín nước tại điểm nối. Nguyên lý hoạt động dựa trên việc phục hồi từng lớp của sợi cáp theo đúng trình tự, từ lớp bán dẫn điều tiết điện trường đến lớp cách điện chính, màn chắn kim loại và lớp chống thấm ngoài cùng. Kết quả là điểm nối đạt hiệu năng điện môi tương đương hoặc cao hơn yêu cầu thiết kế.
Các lớp vật liệu chính trong hộp nối resin VN-5B
Bộ VN-5B bao gồm nhiều thành phần vật tư phối hợp chặt chẽ. Băng bán dẫn có nhiệm vụ điều tiết điện trường quanh vùng nối, ngăn tập trung điện trường gây phóng điện cục bộ. Băng cao su cách điện xây dựng chiều dày cách điện cần thiết theo yêu cầu của cấp điện áp. Lưới đồng tái tạo màn chắn kim loại, liên kết với hệ thống tiếp đất của tuyến cáp. Nhựa Scotchcast Resin 40 đổ vào sau cùng, lấp đầy khoảng trống, cách điện và làm kín toàn bộ vùng nối. Lò xo vòng ép giữ lưới đồng tiếp xúc đều trên bề mặt cáp trong suốt quá trình thi công.
Cấu trúc ống co nguội QS-2000E
Ống co nguội QS-2000E có cấu trúc tích hợp đa lớp trong 1 thân ống cao su silicone duy nhất. Bên trong ống chứa lớp điều tiết điện trường Hi-K, lớp cách điện chính và lớp bán dẫn, tất cả được phối hợp để xử lý vùng chuyển tiếp điện trường tại đầu nối. Compound Hi-K của 3M phân bố lại điện trường, giảm tập trung điện trường cục bộ và tăng độ bền điện môi của điểm nối theo thời gian. Bên ngoài ống co nguội là lớp ống co nhiệt lớn hơn, đóng vai trò bảo vệ chống ẩm và kín nước toàn bộ cụm nối.
Cấu trúc hộp nối co nhiệt hạ thế HSS-Series
Cấu trúc của HSS-Series gồm ống co nhiệt polyolefin làm lớp bảo vệ chính, bên trong có lớp keo nóng chảy hỗ trợ bám dính và làm kín. Khi người thi công gia nhiệt từ phía ngoài, ống co lại ôm sát bề mặt cáp trong khi keo nóng chảy chảy vào lấp kín các khoảng trống nhỏ giữa ống và cáp. Kết quả tạo ra lớp bảo vệ cơ học và chống ẩm cơ bản, phù hợp với yêu cầu của cáp lực hạ thế trong môi trường tiêu chuẩn.
Ưu điểm và độ tin cậy của hộp nối cáp ngầm 3M
Hộp nối cáp ngầm 3M nổi bật nhờ chất lượng vật liệu cao cấp, khả năng kín nước vượt trội, tuổi thọ lâu dài, lắp đặt nhanh và độ tin cậy trong vận hành liên tục. Các dòng sản phẩm này được thiết kế để đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt và có lịch sử vận hành thực tế trong lưới điện phân phối, trạm biến áp và công trình công nghiệp quy mô lớn tại nhiều quốc gia.
Độ kín nước, chống ẩm và sealing “living seal”
Cold Shrink QS-2000E tạo lực ép liên tục lên bề mặt cáp ngay cả khi cáp giãn nở theo nhiệt độ vận hành, duy trì bề mặt tiếp xúc chặt và ngăn nước, hơi ẩm xâm nhập vào vùng nối. Đặc tính này được gọi là “living seal”, phân biệt với co nhiệt là loại không duy trì được lực ép sau khi nguội. Trong các điểm nối chôn ngầm lâu dài, living seal giúp duy trì độ kín nước qua nhiều chu kỳ nhiệt và biến thiên tải.
Với hộp nối resin VN-5B, Scotchcast Resin 40 tạo khối nhựa đặc hoàn toàn chống thấm, chịu áp lực nước ngập và không bị tấn công bởi hóa chất trong đất. Đây là lựa chọn phù hợp khi điểm nối cần bảo vệ cơ học tối đa trong môi trường khắc nghiệt.
Tuổi thọ cao và thích ứng giãn nở nhiệt
Vật liệu cao su silicone của ống co nguội QS-2000E có khả năng co giãn đàn hồi theo biến thiên nhiệt độ và sự thay đổi tải điện của cáp, giảm ứng suất cơ học tại vùng nối. Đặc tính này giúp tuổi thọ của điểm nối gắn liền với tuổi thọ của sợi cáp, không bị suy giảm sớm do mỏi cơ học hay nứt vỡ vật liệu. So với co nhiệt và resin, co nguội có ưu thế rõ ràng hơn trong các điều kiện nhiệt độ thay đổi lớn và tải điện dao động thường xuyên.
Độ tin cậy vận hành và giảm sự cố
Thiết kế lớp điều tiết điện trường Hi-K, lớp bán dẫn và lớp cách điện đủ dày cùng sealing liên tục giúp hộp nối 3M giảm nguy cơ phóng điện cục bộ, tracking bề mặt và quá nhiệt tại điểm nối. Khi điểm nối vận hành ổn định, toàn bộ tuyến cáp ít gặp sự cố hơn, giảm thời gian mất điện và chi phí sửa chữa. Với lưới điện phân phối và trạm biến áp vận hành liên tục, lợi ích này ảnh hưởng trực tiếp đến hiệu quả kinh tế của toàn bộ hệ thống.
So sánh hộp nối cáp ngầm 3M với các thương hiệu khác
Khi lựa chọn hộp nối cáp ngầm, người mua thường so sánh 3M với Raychem (TE Connectivity), Nexans và Cellpack dựa trên công nghệ, độ bền, khả năng thi công và phân khúc ứng dụng. Mỗi thương hiệu có thế mạnh riêng, vì vậy việc hiểu rõ sự khác biệt giúp lựa chọn đúng sản phẩm cho từng công trình cụ thể.
| Tiêu chí | 3M | Raychem (TE Connectivity) | Cellpack / Nexans |
|---|---|---|---|
| Công nghệ đầu cáp | Cold Shrink QS-2000E dùng cao su silicone kéo giãn sẵn, không cần gia nhiệt | Co nhiệt đa lớp, công nghệ ép đùn 3 lớp đồng trục, cần gia nhiệt khi lắp đặt | Cellpack chủ yếu co nhiệt và resin; Nexans tập trung đầu cáp co nhiệt trung thế |
| Ưu điểm thi công | Thi công nhanh, lực ép ổn định, phù hợp môi trường ẩm, không gian hẹp và khu vực cấm dùng lửa | Quy trình quen thuộc với nhiều đội thi công tại Việt Nam | Tùy dòng sản phẩm, phù hợp nhiều ứng dụng công nghiệp |
| Yêu cầu kỹ thuật | Không cần nguồn nhiệt, ít phụ thuộc tay nghề | Cần kiểm soát nhiệt độ gia nhiệt để đảm bảo chất lượng | Phụ thuộc từng công nghệ và hướng dẫn của nhà sản xuất |
| Hộp nối resin | Scotchcast Resin 40, bộ VN-5B phù hợp cáp tiết diện lớn đến khoảng 500 mm² | Có các dòng resin cho từng ứng dụng riêng | PUR Cast Resin, hộp nhựa compact, quy trình bơm resin gọn |
| Tiến độ thi công | Phụ thuộc thời gian đóng rắn của resin và quy trình lắp đặt | Tương tự, tùy loại sản phẩm | Thời gian đóng rắn khác nhau giữa các hệ resin, ảnh hưởng tiến độ |
| Danh mục sản phẩm | Đầy đủ Cold Shrink, Heat Shrink, Resin và phụ kiện cho hạ thế, trung thế | Thế mạnh về đầu cáp, hộp nối và phụ kiện cho cáp polymer, cáp giấy dầu | Nexans tập trung đầu cáp trung thế; Cellpack nổi bật với resin và co nhiệt |
| Hỗ trợ kỹ thuật | Tài liệu kỹ thuật đầy đủ, hệ thống phân phối rộng, nguồn hàng ổn định | Hệ thống tài liệu và hỗ trợ tốt tại nhiều thị trường | Mức độ hỗ trợ và nguồn hàng phụ thuộc nhà phân phối từng khu vực |
| Phù hợp | Dự án yêu cầu thi công nhanh, an toàn và giải pháp đồng bộ | Đơn vị đã quen thi công co nhiệt, yêu cầu tiêu chuẩn phổ biến | Công trình cần giải pháp chuyên biệt hoặc theo yêu cầu của ch |
Hướng dẫn lựa chọn hộp nối cáp ngầm 3M phù hợp
Lựa chọn đúng dòng hộp nối cáp ngầm 3M đòi hỏi người mua nắm rõ 5 thông số cơ bản: cấp điện áp, tiết diện cáp, loại cáp, số lõi và điều kiện môi trường lắp đặt. Thiếu bất kỳ thông số nào trong số này đều có thể dẫn đến chọn sai mã sản phẩm, gây rủi ro vận hành hoặc phải thay thế sớm.
Chọn theo cấp điện áp và loại cáp
Kỹ sư thiết kế hoặc người mua cần xác định rõ cấp điện áp của tuyến cáp trước tiên. Cáp hạ thế dưới 1 kV sử dụng dòng HSS-Series co nhiệt. Cáp trung thế 22 đến 24 kV dùng cáp polymer XLPE hoặc EPR thì QS-2000E co nguội là lựa chọn phù hợp. Khi tuyến cáp trung thế yêu cầu bảo vệ cơ học cao hoặc điện áp định mức lên đến 35 kV, VN-5B resin là phương án nên xem xét.
Loại cáp cũng ảnh hưởng trực tiếp đến mã hộp nối tương thích. Cáp XLPE có màn chắn băng đồng hay dây đồng, có giáp hoặc không giáp đều có mã sản phẩm riêng trong danh mục 3M. Người mua nên cung cấp đầy đủ thông tin cáp để tra cứu mã đúng trước khi đặt hàng.
Chọn theo tiết diện, số lõi và cấu trúc cáp
Dải tiết diện của QS-2000E từ 50 mm² đến 400 mm², trong khi VN-5B hỗ trợ từ 50 mm² đến 500 mm². Người mua cần ghi rõ tiết diện thực tế của sợi cáp để đối chiếu với bảng thông số trong catalogue 3M và chọn mã tương thích. Nếu tiết diện cáp nằm ở ranh giới giữa 2 mã, nên chọn mã có dải tiết diện trên để đảm bảo đủ chiều dày cách điện.
Đối với cáp nhiều lõi, hộp nối cần xử lý từng lõi riêng lẻ trong không gian nối chung. Trong trường hợp này cần đánh giá thêm không gian thi công và kiểm tra khả năng bố trí các ống co hoặc khuôn resin trong hộp nối tổng thể. Cáp đơn pha trung thế và cáp 3 pha có yêu cầu khác nhau, cần phân biệt rõ trước khi chọn sản phẩm.
Chọn theo điều kiện môi trường và yêu cầu công trình
Môi trường lắp đặt là yếu tố phân định rõ ràng giữa các dòng sản phẩm. Khi điểm nối nằm trong đất khô hoặc ống duct có thể thoát nước, QS-2000E co nguội đủ đáp ứng. Khi điểm nối có nguy cơ ngập nước lâu dài hoặc nằm trong khu vực có hóa chất, resin VN-5B là lựa chọn bảo vệ tốt hơn nhờ khối nhựa đặc chống thấm hoàn toàn.
Trong trạm biến áp và lưới điện phân phối đô thị, nơi yêu cầu thi công nhanh và giảm thời gian mất điện, Cold Shrink QS-2000E mang lại lợi thế rõ ràng. Với các nhà máy công nghiệp hóa chất hoặc môi trường ẩm ướt liên tục, resin VN-5B hoặc Cold Shrink kết hợp lớp bảo vệ bổ sung là phương án phù hợp hơn cho yêu cầu độ tin cậy dài hạn.
Tiêu chuẩn kỹ thuật và thử nghiệm đối với hộp nối cáp ngầm 3M
Hộp nối cáp ngầm 3M phải đáp ứng các tiêu chuẩn quốc tế IEC và IEEE về phụ kiện cáp điện lực, bao gồm thử nghiệm cách điện, kín nước, chịu nhiệt và bền cơ học. Việc tuân thủ tiêu chuẩn là yêu cầu bắt buộc trong các dự án điện lực, trạm biến áp và lưới điện phân phối, đồng thời là cơ sở để đơn vị tư vấn thiết kế và ban nghiệm thu đánh giá sản phẩm.
Các tiêu chuẩn IEC và IEEE liên quan đến phụ kiện cáp
Tiêu chuẩn IEC 60502 quy định yêu cầu cho cáp lực và phụ kiện cáp điện áp đến 30 kV, trong khi IEC 60840 áp dụng cho cáp và phụ kiện điện áp cao hơn. Các thử nghiệm điện môi trong IEC bao gồm thử nghiệm điện áp tăng cao, thử nghiệm phóng điện cục bộ và thử nghiệm chu kỳ nhiệt. IEEE 404 là tiêu chuẩn tương tự áp dụng phổ biến tại các dự án có yêu cầu tham chiếu tiêu chuẩn Mỹ. Kỹ sư thiết kế cần đối chiếu với tiêu chuẩn áp dụng của từng dự án cụ thể trước khi xác nhận sản phẩm đạt yêu cầu.
Thử nghiệm kín nước, điện môi và cơ học của hộp nối
Thử nghiệm kín nước thường được thực hiện bằng cách ngâm mẫu thử trong nước và kiểm tra rò rỉ theo thời gian quy định. Thử nghiệm điện môi gồm áp điện áp cao để kiểm tra ngưỡng breakdown và phóng điện cục bộ. Thử nghiệm cơ học bao gồm thử kéo, thử va đập và thử chịu áp lực đất để đảm bảo khối resin hoặc ống co không bị nứt vỡ trong điều kiện chôn ngầm. Thiết kế vật liệu và công nghệ của 3M cho phép sản phẩm đáp ứng hoặc vượt các yêu cầu thử nghiệm này.
Tài liệu kỹ thuật và chứng nhận của 3M
Catalogue, datasheet và chứng nhận thử nghiệm của các dòng Cold Shrink QS-2000E, Scotchcast Resin 40 và HSS-Series của 3M là tài liệu chuẩn cần có trong hồ sơ thiết kế và cung cấp. Tài liệu kỹ thuật của 3M thường cung cấp bảng thông số điện áp định mức, dải tiết diện, loại cáp tương thích, nhiệt độ làm việc và tiêu chuẩn thử nghiệm tham chiếu. Đơn vị tư vấn thiết kế nên yêu cầu nhà cung cấp cung cấp đầy đủ tài liệu này để đưa vào hồ sơ nghiệm thu công trình.
Lỗi thi công thường gặp và lưu ý an toàn khi lắp đặt
Lỗi thi công hộp nối cáp ngầm là nguyên nhân chính gây sự cố sau lắp đặt, bao gồm thấm nước vào điểm nối, phóng điện cục bộ và quá nhiệt dẫn đến hỏng cách điện. Các lỗi phổ biến xuất phát từ việc vệ sinh cáp không đúng, quấn băng sai kỹ thuật, trộn resin không đều hoặc lắp cold shrink sai trình tự. Hiểu rõ từng loại lỗi giúp đội thi công ngăn ngừa sự cố trước khi đóng điện.
Lỗi vệ sinh và chuẩn bị cáp trước khi nối
Trước khi quấn băng hoặc lắp ống co, bề mặt cách điện XLPE hoặc PVC tại vùng nối phải được làm sạch hoàn toàn, không còn dầu mỡ, bụi bẩn hay độ ẩm. Nếu bỏ qua bước này, lớp bán dẫn và băng cách điện sẽ không bám dính đúng cách, tạo ra khoảng hở vi mô là nơi phóng điện cục bộ bắt đầu. Quy trình đúng gồm dùng gói chùi cáp chuyên dụng của 3M, đánh nhẵn bề mặt cách điện và kiểm tra không còn vết cắt hay nứt trước khi tiến hành bước tiếp theo.
Lỗi quấn băng và tái tạo lớp cách điện, bán dẫn
Băng cách điện phải được quấn đủ số lớp theo hướng dẫn của nhà sản xuất, với độ chồng mép đúng tỷ lệ và tạo hình côn ở 2 đầu để phân bố điện trường đều. Nếu số lớp không đủ hoặc hình côn không đạt yêu cầu, điện trường tập trung tại đầu nối sẽ gây phóng điện cục bộ và suy giảm cách điện theo thời gian. Sau khi quấn băng xong, người thi công cần đo đường kính tại các vị trí yêu cầu để xác nhận chiều dày cách điện đạt giá trị thiết kế.

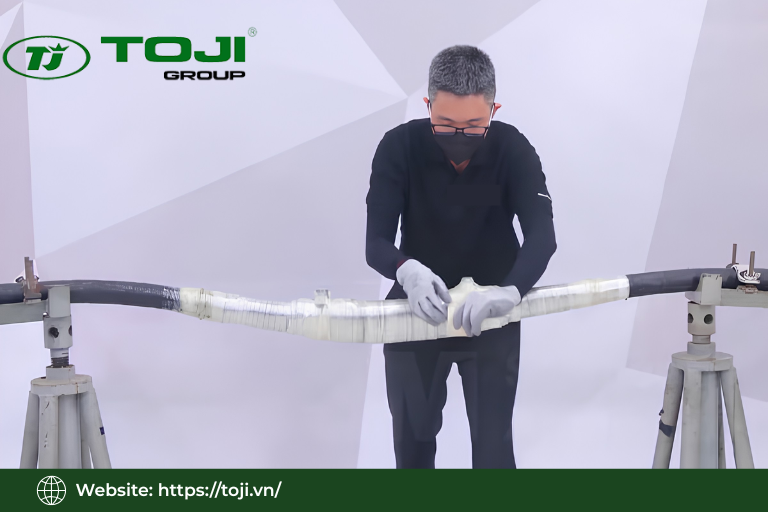

Lỗi trộn và đổ nhựa resin, lắp đặt cold shrink
Lỗi phổ biến khi thi công resin VN-5B là trộn không đều 2 thành phần, bỏ sót bọt khí bên trong hoặc không kiểm soát tốc độ đổ nhựa vào khuôn. Bọt khí còn lại bên trong khối resin tạo ra điểm yếu cách điện và đường thấm nước. Để tránh lỗi này, người thi công cần nhào trộn đúng thời gian quy định và đổ nhựa từ từ theo hướng từ dưới lên để khí thoát ra ngoài.
Khi lắp cold shrink QS-2000E, lỗi thường gặp là tháo lõi xoắn quá nhanh hoặc không theo đúng chiều xoay quy định, khiến ống cao su co không đều và không ôm sát bề mặt cáp ở một số vị trí. Đối với hộp nối trung thế, CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI khuyến nghị sử dụng nhân lực được đào tạo chuyên về phụ kiện cáp để giảm thiểu rủi ro thi công và đảm bảo điểm nối vận hành an toàn lâu dài.
Ứng dụng thực tế, hình ảnh và catalogue hộp nối cáp ngầm 3M
Hình ảnh thực tế, bản vẽ cấu tạo cắt lớp và sơ đồ lắp đặt là tài liệu hỗ trợ không thể thiếu khi tham khảo hộp nối cáp ngầm 3M. Các tài liệu này giúp kỹ sư, đội thi công và bên nghiệm thu hiểu đúng trình tự lắp đặt, kiểm soát chất lượng thi công và xác nhận sản phẩm đúng chủng loại. Catalogue kỹ thuật chính thức của 3M là tài liệu tham chiếu bắt buộc trong thiết kế và cung cấp.
Gợi ý tích hợp hình ảnh và sơ đồ lắp đặt
Hồ sơ kỹ thuật của một dự án sử dụng hộp nối cáp ngầm 3M nên bao gồm ảnh thực tế bộ vật tư VN-5B và QS-2000E đầy đủ, ảnh quá trình quấn băng, đổ resin, tháo lõi cold shrink và sơ đồ cắt lớp thể hiện từng lớp cấu tạo. Hình ảnh trực quan giúp người đọc không chuyên nhận diện đúng sản phẩm và giảm sai sót khi thi công, đặc biệt với những đội thợ lần đầu tiếp xúc với công nghệ Cold Shrink hoặc resin của 3M.
Trích dẫn catalogue và datasheet 3M
Catalogue chính thức của 3M thường cung cấp bảng thông số chi tiết gồm điện áp định mức, dải tiết diện tương thích, loại cáp áp dụng, nhiệt độ làm việc tối đa và danh sách tiêu chuẩn thử nghiệm. Kỹ sư thiết kế cần dùng catalogue này để chọn đúng mã sản phẩm và đưa vào hồ sơ thiết kế. Bên nghiệm thu dùng datasheet để đối chiếu sản phẩm thực tế với thông số thiết kế, đảm bảo công trình đáp ứng yêu cầu kỹ thuật đã phê duyệt.
Ví dụ ứng dụng trong lưới điện phân phối và trạm biến áp
Trong lưới điện phân phối đô thị, khi tuyến cáp ngầm XLPE 24 kV bị đứt do tác động cơ học, đội thi công thường sử dụng QS-2000E để xử lý sự cố nhanh vì không cần thiết bị nhiệt. Với dự án nối cáp hạ thế LV cho tòa nhà cao tầng, HSS-Series co nhiệt đủ đáp ứng yêu cầu và thân thiện với đội thi công. Trong khu công nghiệp có môi trường ẩm ướt thường xuyên, VN-5B resin là lựa chọn ưu tiên cho các điểm nối cáp trung thế chôn ngầm cần độ bền tối đa trước nguy cơ ngập nước.
Kết luận
Bài viết này đã trình bày toàn diện về hộp nối cáp ngầm 3M, từ khái niệm và vai trò, phân loại theo điện áp và công nghệ, cấu tạo từng lớp vật liệu, ưu điểm vận hành, so sánh với các thương hiệu cạnh tranh, hướng dẫn lựa chọn theo tiêu chí kỹ thuật, đến các lỗi thi công thường gặp và câu hỏi thực tế của người dùng. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI là nhà phân phối chính hãng sản phẩm 3M tại Việt Nam, sẵn sàng hỗ trợ tư vấn kỹ thuật, cung cấp catalogue và hỗ trợ lựa chọn hộp nối cáp ngầm 3M phù hợp cho từng dự án điện cụ thể.
