Chọn đầu cáp 3M cho tủ RMU đúng chủng loại và chuẩn đầu nối là yếu tố quyết định an toàn, độ kín điện và tuổi thọ lưới điện trung thế. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI cung cấp hướng dẫn tư vấn kỹ thuật giúp kỹ sư lựa chọn, lắp đặt và kiểm tra đầu cáp 3M phù hợp với từng dòng tủ RMU, tránh sai lầm gây rủi ro vận hành.
Đầu cáp 3M cho tủ RMU là gì và vì sao quan trọng
Đầu cáp 3M trung thế không chỉ là phụ kiện cơ khí đơn thuần mà là chi tiết cách điện có yêu cầu cao về vật liệu, thiết kế và tiêu chuẩn thử nghiệm. Mỗi đầu cáp phải đồng bộ với cấp điện áp của hệ thống, cấu trúc cáp XLPE và chuẩn bushings của tủ RMU, tạo thành một liên kết kỹ thuật chặt chẽ ảnh hưởng trực tiếp đến an toàn và tuổi thọ vận hành lưới trung thế.
Khái niệm đầu cáp 3M trung thế và phạm vi sử dụng trong RMU
Đầu cáp 3M trung thế là phụ kiện dùng để kết nối cáp điện trung thế lên đến 40,5kV với các thiết bị như cầu dao phụ tải, máy cắt và tủ điện trung thế. Vật liệu chủ yếu là silicone hoặc EPDM, thi công theo phương pháp co nguội hoặc co nhiệt tùy yêu cầu công trình.
Trong ngữ cảnh tủ RMU, đầu cáp được chia thành 2 nhóm chính. Nhóm thứ nhất là đầu cáp separable connector (Tee Plug, Elbow) đấu trực tiếp vào bushings kín của tủ RMU. Nhóm thứ hai là đầu cáp co nguội hoặc co nhiệt dùng cho các thiết bị liên quan như máy biến áp, cầu dao ngoài trời hoặc đoạn cáp nối giữa RMU và máy biến áp hạ thế.
Vai trò của đầu cáp 3M trong an toàn, độ kín điện và tuổi thọ lưới
Đầu cáp 3M đảm bảo phân bố điện trường đều trên vùng tiếp giáp giữa vỏ cáp và bushings RMU, hạn chế phóng điện cục bộ, ngăn ẩm xâm nhập và chịu được điện áp xung cũng như điện áp chịu thử theo tiêu chuẩn IEC. Bất kỳ điểm phân bố điện trường không đồng đều nào cũng có thể dẫn đến phóng điện cục bộ tích lũy, gây hư hỏng cách điện theo thời gian.
Về mặt cơ học, đầu cáp 3M chống lực kéo, chống rung và đảm bảo bán kính uốn cáp đúng quy định, tránh tạo ứng suất quá mức lên ruột dẫn và màn chắn, từ đó kéo dài tuổi thọ toàn hệ thống lưới trung thế.
Xem thêm:
Cấu trúc tủ RMU và vị trí đầu cáp 3M trong từng ngăn
Tủ RMU bao gồm nhiều ngăn chức năng như ngăn cầu dao phụ tải lộ vào, ngăn cầu dao lộ ra, ngăn cầu chì, ngăn máy cắt và ngăn đo lường. Trong mỗi ngăn, đầu cáp 3M được sử dụng để đấu cáp lộ vào, lộ ra, cáp vòng hoặc cáp đấu vào máy biến áp hạ thế, tùy cấu hình dự án.
Lựa chọn đầu cáp gắn chặt với từng loại ngăn và thiết kế của hãng RMU. Ví dụ cụ thể: tủ RMU Eaton Cooper ở ngăn K và ngăn V thường sử dụng đầu cáp T-Plug, trong khi ngăn T dùng đầu cáp Elbow hoặc Straight. Kỹ sư phải nắm rõ cấu hình từng ngăn để chọn đúng loại đầu cáp 3M.
Phân loại đầu cáp 3M cho tủ RMU theo môi trường và công nghệ
Kỹ sư và đơn vị thi công cần phân biệt rõ các loại đầu cáp 3M dựa trên 2 trục chính: môi trường lắp đặt (trong nhà, ngoài trời, trong trạm kiosk, trên cột) và công nghệ chế tạo (co nguội, co nhiệt, separable connector Tee Plug hoặc Elbow). Hiểu đúng phân loại này giúp kỹ sư tránh nhầm lẫn khi chọn đầu cáp cho từng vị trí cụ thể trong dự án RMU.
Đầu cáp co nguội 3M trung thế trong nhà và ngoài trời
Đầu cáp co nguội 3M 3 pha trung thế, như series QTII-6S-32 (24kV ngoài trời) và QTII-6S-33 (35kV/36kV trong nhà), được làm bằng cao su silicone, dùng cho cáp 3 pha có màn chắn kim loại, tiết diện tham khảo từ 35mm² đến 630mm² tùy mã sản phẩm. Vật liệu silicone mang lại độ đàn hồi cao, không cần gia nhiệt khi thi công và có khả năng bám kín bề mặt cáp tốt ngay cả trong điều kiện ẩm.
Ưu điểm lớn nhất của phương pháp co nguội là không cần thiết bị khò nhiệt, an toàn hơn trong môi trường dễ cháy, rút ngắn thời gian thi công và dễ kiểm soát chất lượng. Đầu cáp co nguội 3M phù hợp với các dự án yêu cầu chứng chỉ kỹ thuật đầy đủ theo IEC 60502-4.
Đầu cáp co nhiệt 3M trung thế và phạm vi áp dụng
Đầu cáp co nhiệt 3M trung thế được làm bằng vật liệu polyolefin, thi công bằng khò nhiệt, dùng cho cáp 3 pha đến 24kV, tiết diện đến 300mm², ruột đồng hoặc nhôm, có hoặc không giáp thép. Phương pháp này đòi hỏi đội thi công có kinh nghiệm sử dụng thiết bị khò để đảm bảo co đều và không bị cháy vỏ.
Kỹ sư nên ưu tiên đầu cáp co nhiệt khi môi trường thi công được kiểm soát tốt, không hạn chế thiết bị nhiệt. Ngược lại, trong môi trường dễ cháy, chật hẹp hoặc yêu cầu an toàn cao như trạm kín hoặc hầm cáp, đầu cáp co nguội là lựa chọn ưu tiên.
Đầu cáp separable connector 3M: T Plug và Elbow
Đầu cáp Tee Plug (T-Plug) 3M 24kV dùng cho tủ RMU của ABB, Schneider, Siemens, được làm bằng vật liệu EPDM, tương thích với cáp trung áp có màn chắn kim loại, lõi đồng hoặc nhôm, có hoặc không giáp. Loại này được sử dụng để đấu nối ngăn cầu dao phụ tải lộ vào và lộ ra, ngăn máy cắt, trong môi trường kín của tủ RMU.

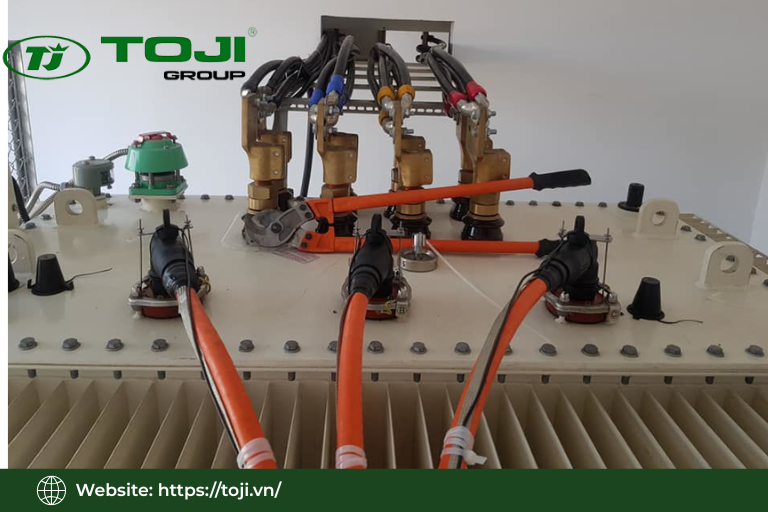

Đầu cáp Elbow 3M 24kV (ví dụ cho cáp 3Cx95mm², dòng 250A) thường được dùng trong các cấu hình cần đấu nối theo góc hoặc kết hợp với Tee Plug để tạo điểm nối vòng. Kỹ sư cần phân biệt rõ hình học của Elbow và Tee Plug vì chúng không thể hoán đổi cho nhau trong mọi trường hợp, đặc biệt khi không gian lắp đặt bên trong tủ bị giới hạn.
Phân biệt đầu cáp trong nhà và ngoài trời khi đấu vào RMU
Đầu cáp dùng cho tủ RMU đặt trong nhà hoặc trạm kiosk có yêu cầu kỹ thuật khác với RMU đặt ngoài trời hoặc trên cột. Đầu cáp ngoài trời phải đáp ứng yêu cầu chống ẩm, chống tia cực tím, chống xâm thực hóa học và có mức bảo vệ IP cao hơn, đồng thời chịu được biên độ nhiệt độ rộng hơn.
Trong một dự án RMU điển hình, đầu cáp separable connector đấu vào bushings RMU nằm trong môi trường kín của tủ, nhưng đoạn cáp liên quan và đầu cáp co nguội hoặc co nhiệt ở phía ngoài tủ có thể nằm trong môi trường ngoài trời. Kỹ sư phải chọn đồng bộ cả 2 nhóm đầu cáp phù hợp với điều kiện thực tế của từng vị trí lắp đặt.
Tiêu chí kỹ thuật chọn đầu cáp 3M theo cấp điện áp và loại cáp
Kỹ sư phải kiểm tra đồng thời nhiều tiêu chí khi chọn đầu cáp 3M: cấp điện áp hệ thống (12kV, 24kV, 36kV), cấu trúc cáp XLPE (màn chắn kim loại, có hoặc không giáp), tiết diện ruột dẫn, dòng định mức và điều kiện vận hành. Việc đối chiếu thông số cáp với catalogue đầu cáp 3M phải trở thành quy trình bắt buộc, không thể bỏ qua bước nào.
Chọn theo cấp điện áp hệ thống: 12kV, 24kV, 36kV
Mỗi đầu cáp 3M được thiết kế cho một cấp điện áp cụ thể, ví dụ separable connector phân chia theo các cấp 15kV, 24kV, 36kV tương ứng với các dòng định mức như 250A hoặc 630A. Kỹ sư phải đối chiếu điện áp danh định của hệ thống lưới với điện áp làm việc và điện áp chịu thử ghi trong catalogue đầu cáp 3M trước khi đặt hàng.
Hậu quả của việc chọn sai cấp điện áp rất nghiêm trọng: biên độ an toàn cách điện bị thu hẹp, nguy cơ phóng điện cục bộ tăng cao, đầu cáp có thể bị cháy hỏng và gây sự cố nội bộ tủ RMU. Đây là lỗi không thể sửa chữa sau khi đóng điện vận hành.
Chọn theo loại cáp XLPE, cấu trúc màn chắn và giáp
Hầu hết đầu cáp 3M trung thế, bao gồm loại co nguội, Tee Plug và Elbow, được thiết kế cho cáp trung áp XLPE có màn chắn kim loại dạng băng đồng hoặc dây đồng bện. Kỹ sư phải xác định rõ loại cáp: cáp 3 pha 3 sợi hay cáp đơn sợi, ruột đồng hay nhôm, có giáp thép hay không, trước khi tra catalogue chọn đầu cáp.
Nếu cáp không có giáp, cách xử lý mastic và dây tiếp đất sẽ khác so với cáp có giáp. Nếu cấu trúc màn chắn không thông dụng, kỹ sư cần tham vấn trực tiếp nhà cung cấp 3M để xác nhận loại đầu cáp phù hợp, tránh giả định sai dẫn đến hư hỏng sớm.
Chọn theo tiết diện ruột dẫn và dòng định mức
Mỗi mã đầu cáp 3M được thiết kế cho một dải tiết diện nhất định. Ví dụ, Elbow 3M 24kV dùng cho cáp 3Cx95mm², đầu cáp co nguội 3M 35kV dùng cho cáp 3x70mm². Nếu kỹ sư chọn đầu cáp ngoài dải tiết diện này, phần ép kín sẽ không đảm bảo và phân bố điện trường sẽ bị lệch, dẫn đến phóng điện sớm.
Đầu cáp separable connector thường có dòng danh định như 250A hoặc 630A, phải tương thích với dòng định mức của tủ RMU. Kỹ sư cần kiểm tra kỹ thông số này vì tủ RMU 630A kết hợp với đầu cáp 250A sẽ gây quá tải điểm tiếp xúc, sinh nhiệt và hư hỏng theo thời gian.
Quy trình lựa chọn đầu cáp 3M toàn diện
Quy trình chọn đầu cáp 3M gồm 4 bước bắt buộc: Bước 1 là xác định điện áp danh định hệ thống và cấp điện áp của tủ RMU. Bước 2 là xác định loại cáp XLPE, cấu trúc màn chắn và có giáp hay không. Bước 3 là xác định tiết diện ruột dẫn và dòng tải yêu cầu. Bước 4 là đối chiếu toàn bộ thông số với catalogue 3M để chọn đúng series và mã sản phẩm.
Quy trình này nên được đơn vị thiết kế và thi công lập thành tiêu chuẩn nội bộ, tránh phụ thuộc hoàn toàn vào nhà cung cấp và nâng cao chất lượng thiết kế hệ thống trung thế một cách nhất quán.
Chuẩn đầu nối RMU, Interface và tương thích tủ RMU
Chuẩn Interface là yêu cầu hình học và điện của đầu nối giữa đầu cáp separable connector và bushings thiết bị. Không phải mọi đầu cáp Tee Plug hoặc Elbow 3M đều lắp được vào mọi tủ RMU. Tương thích Interface là điều kiện tiên quyết để đảm bảo tiếp xúc điện chính xác và che chắn đầy đủ, ngăn phóng điện tại điểm đấu nối.
Giới thiệu chuẩn Interface A/B/C và tài liệu CENELEC/IEC
Interface A, B, C là các chuẩn hình học và điện tương ứng với các cấp điện áp, dòng và cấu trúc đầu nối khác nhau, được quy định trong CENELEC HD và IEC 60502-4. Mỗi chuẩn Interface xác định kích thước cụ thể của phần cắm, yêu cầu về vật liệu tiếp xúc và mức độ che chắn điện từ.
Nếu kỹ sư sử dụng đầu cáp không đúng chuẩn Interface, hậu quả có thể là không lắp vừa bushings hoặc lắp được nhưng tiếp xúc điện không đảm bảo, dẫn đến phóng điện và hư hỏng nặng. Vì vậy, mọi quyết định chọn đầu cáp 3M phải đối chiếu với chuẩn Interface ghi trong catalogue tủ RMU.
Tương thích đầu cáp 3M với tủ RMU Schneider, ABB, Siemens, Eaton
Tủ RMU Schneider RM6 thường dùng bushings chuẩn Interface A 24kV, do đó đầu cáp Tee Plug 3M 24kV Interface A là lựa chọn chuẩn cho ngăn cầu dao phụ tải lộ vào và lộ ra. Tủ RMU Eaton Cooper ngăn K và ngăn V sử dụng T-Plug, còn ABB và Siemens có yêu cầu chuẩn Interface riêng tùy dòng sản phẩm.
Sự khác biệt về chuẩn Interface giữa các hãng và các dòng tủ làm cho việc xây dựng bảng lựa chọn nhanh theo model tủ RMU trở nên cần thiết. Kỹ sư cần tra cứu catalogue tủ RMU của từng hãng để xác nhận chuẩn Interface trước khi đặt mua đầu cáp 3M.
Lưu ý kiểm tra tương thích Interface trong hồ sơ thiết kế
Kỹ sư phải ghi rõ chuẩn Interface của bushings trong bản vẽ và thông số kỹ thuật (spec) của dự án, đồng thời ghi rõ loại Interface tương ứng trong bảng vật tư đầu cáp 3M. Trong giai đoạn đề nghị báo giá và đánh giá nhà cung cấp, kỹ sư phải yêu cầu nhà cung cấp tuyên bố rõ chuẩn Interface, cấp điện áp, dòng danh định và cung cấp báo cáo thử nghiệm theo IEC 62271 cho tủ RMU và IEC 60502-4 cho đầu cáp. Đây là điểm gắn kết thiết kế với mua sắm và kiểm soát chất lượng vật tư đầu vào.
Bảng lựa chọn nhanh đầu cáp 3M theo model RMU và tiết diện cáp
Bảng lựa chọn nhanh chuyển hóa logic kỹ thuật thành công cụ tra cứu thực tiễn. Kỹ sư sử dụng bảng để đối chiếu nhanh model tủ RMU, cấp điện áp, tiết diện cáp và tìm ra loại đầu cáp 3M phù hợp mà không cần duyệt toàn bộ catalogue. Bảng được xây dựng dựa trên quy trình lựa chọn kỹ thuật đã trình bày ở các phần trước.
Hướng dẫn lựa chọn cho tủ RMU 24kV (RM6, ABB, Eaton)
| Hạng mục | Khuyến nghị lựa chọn | Ghi chú |
|---|---|---|
| Tủ RMU áp dụng | Schneider RM6, ABB, Eaton và các tủ RMU tương đương | Kiểm tra đúng chuẩn Interface của bushings trước khi chọn đầu cáp |
| Cáp 3×70 mm² hoặc 3×95 mm² | Tee Plug Interface A 24kV hoặc Elbow Interface A 24kV | Phù hợp bushings Interface A, dòng định mức 250A |
| Cáp 3×120 mm² hoặc 3×150 mm² | Tra catalogue 3M theo dải tiết diện và đường kính cách điện | Xác nhận dòng định mức 250A hoặc 630A phù hợp với thiết bị |
| Ngăn cầu dao phụ tải (LBS) | Tee Plug | Phổ biến cho các ngăn lộ vòng (ring) |
| Ngăn máy cắt (CB) | Elbow hoặc Straight Connector | Lựa chọn theo cấu hình và không gian bố trí của tủ |
| Ngăn đo lường | Đầu cáp có dòng định mức phù hợp | Thường sử dụng dòng định mức thấp hơn so với ngăn công suất |
| Lưu ý thiết kế | Đối chiếu tiết diện cáp, chuẩn Interface và dòng định mức | Nên lưu bảng lựa chọn trong hồ sơ thiết kế và bóc tách vật tư |
Hướng dẫn lựa chọn cho tủ RMU 35kV/36kV
| Hạng mục | Khuyến nghị lựa chọn | Ghi chú |
|---|---|---|
| Cấp điện áp | 35kV hoặc 36kV | Xác nhận đúng cấp điện áp của hệ thống trước khi chọn sản phẩm |
| Đầu cáp ngoài trời | 3M QTII-6S-33 Series (co nguội) | Phù hợp cáp 3×70 mm² hoặc 3×95 mm² và nhiều tiết diện khác theo catalogue |
| Separable Connector | Interface B hoặc Interface C (nếu thiết bị hỗ trợ) | Kiểm tra catalogue của tủ RMU để xác nhận chuẩn Interface |
| Tiêu chuẩn áp dụng | Đầu cáp co nguội: IEC 60502-4 | Separable Connector: IEC 62271 |
| Môi trường lắp đặt | Trong nhà hoặc ngoài trời | Chọn đúng phiên bản theo điều kiện vận hành thực tế |
| Thông số cần kiểm tra | Tiết diện cáp, đường kính cách điện, dòng định mức, nhiệt độ vận hành | Đối chiếu catalogue 3M trước khi đặt hàng để đảm bảo tương thích |
Tiêu chuẩn kỹ thuật liên quan đến đầu cáp 3M và tủ RMU
Nắm vững các tiêu chuẩn kỹ thuật giúp kỹ sư xây dựng hồ sơ thiết kế và kiểm soát chất lượng vật tư có cơ sở khoa học, đồng thời hỗ trợ giao tiếp với nhà cung cấp, chủ đầu tư và cơ quan giám sát. Đầu cáp 3M và hệ thống RMU phải tuân thủ nhiều tiêu chuẩn quốc tế khác nhau tùy theo chức năng và vị trí trong hệ thống điện.
IEC 60502-4: Cáp trung thế và đầu cáp
IEC 60502-4 quy định về cáp điện lực từ 1kV đến 30kV và các phụ kiện đấu nối, bao gồm đầu cáp co nguội, co nhiệt và separable connector. Tiêu chuẩn này đặt ra yêu cầu về vật liệu, cấu tạo, thử nghiệm điện áp (kV/mm), phóng điện cục bộ (pC), độ chịu khí hóa học và độ bền theo nhiệt độ vận hành.
Đầu cáp 3M cho tủ RMU phải đáp ứng IEC 60502-4 để đảm bảo tính năng cách điện, chịu điện trường và tuổi thọ trong suốt vòng đời vận hành của lưới trung thế. Kỹ sư nên yêu cầu báo cáo tuân thủ IEC 60502-4 từ nhà cung cấp khi nhập kho vật tư.
IEC 62271: Thiết bị đóng cắt và điều khiển trung thế
IEC 62271 quy định về thiết bị đóng cắt và điều khiển với điện áp danh định từ 1kV đến 52kV, bao gồm cầu dao phụ tải, máy cắt, cầu dao đất và tủ RMU. Tiêu chuẩn này đặt ra yêu cầu về khả năng chịu dòng ngắn mạch, độ bền điều chỉnh tải và thử nghiệm áp lực động lực học từ cầu dao.
Khi chọn đầu cáp 3M cho tủ RMU, kỹ sư phải đảm bảo đầu cáp tương thích với yêu cầu IEC 62271, cụ thể là chịu được dòng ngắn mạch cực đại của tủ và không bị hư hỏng cơ học hay điện khi cầu dao thao tác đóng cắt lặp lại.
CENELEC HD 629 và chuẩn đầu nối Interface
CENELEC HD 629 quy định về separable connector dùng cho cáp trung áp, bao gồm định nghĩa Interface A, B, C, yêu cầu hình học, yêu cầu điện, thử nghiệm chịu lực kéo treo và thử nghiệm ngập nước. Đây là nền tảng để các hãng RMU thiết kế bushings tương thích với đầu cáp separable connector tiêu chuẩn trên thị trường.
Kỹ sư tham chiếu CENELEC HD 629 để xác định chuẩn Interface mà tủ RMU áp dụng, từ đó chọn đầu cáp 3M tương thích và đảm bảo tính khả thi lắp đặt ngay từ giai đoạn thiết kế.
Chuẩn 3M áp dụng cho đầu cáp trung thế
3M áp dụng các chuẩn ANSI, IEEE, VDE, IEC và một số chuẩn địa phương trong thiết kế và sản xuất đầu cáp co nhiệt, co nguội và separable connector. Thông tin về chuẩn áp dụng được ghi rõ trong catalogue hoặc tờ dữ liệu kỹ thuật (datasheet) của từng sản phẩm 3M.
Kỹ sư nên yêu cầu nhà cung cấp cung cấp báo cáo tuân thủ tiêu chuẩn, đặc biệt IEC 60502-4 cho đầu cáp co nguội và co nhiệt, CENELEC HD 629 cho separable connector, để làm cơ sở kiểm tra hàng nhập và xác nhận chất lượng vật tư trước khi đưa vào lắp đặt.
Kinh nghiệm lắp đặt đầu cáp 3M cho tủ RMU
Quá trình lắp đặt đầu cáp 3M cho tủ RMU đòi hỏi thực hiện đúng tuần tự từ chuẩn bị cáp, lắp đặt vào bushings, siết cơ khí đến thử nghiệm điện sau lắp đặt. Mỗi bước nếu thực hiện sai đều có thể ảnh hưởng đến chất lượng cách điện và độ an toàn vận hành lâu dài.
Chuẩn bị cáp: lột vỏ, xử lý màn chắn, dây tiếp đất
Kỹ sư lột vỏ cáp đúng chiều dài theo hướng dẫn của 3M, thường tham khảo từ 150mm đến 200mm tùy loại đầu cáp. Tiếp theo, xử lý màn chắn kim loại bằng cách tách dây đồng bện hoặc lột băng đúng chiều dài quy định, xử lý giáp thép (nếu có) bằng cách cắt và uốn theo hướng dẫn cụ thể của từng series đầu cáp 3M.
Dây tiếp đất phải được kết nối chắc chắn để đảm bảo tiếp xúc tốt với đầu cáp và cấu trúc tiếp đất của RMU. Bề mặt lõi dẫn phải được làm sạch bằng giấy chà theo quy định của 3M, tránh để lại bụi, ẩm hoặc dầu mỡ vì những tạp chất này có thể ảnh hưởng đến phân bố điện trường.
Bán kính uốn cáp và lắp đặt vào bushings RMU
Bán kính uốn cáp phải tuân thủ giới hạn tối thiểu theo catalogue cáp và hướng dẫn của 3M, thường tối thiểu 10 đến 15 lần đường kính cáp. Kỹ sư và đội thi công phải tránh kéo cứng cáp khi dẫn vào vị trí lắp đặt vì ứng suất quá mức có thể làm tổn thương ruột dẫn hoặc màn chắn.
Khi lắp đầu cáp separable connector (Tee Plug, Elbow) vào bushings RMU, phải đẩy đầu cáp vào đúng vị trí cho đến khi đầu khóa cơ học chốt lại, không để lỏng lẻo. Đối với đầu cáp co nguội, sau khi lắp cần kiểm tra xem phần silicone đã ôm kín bề mặt cáp chưa, tránh khe hở tạo điều kiện cho ẩm xâm nhập.
Mô-men siết đầu cos và các liên kết cơ khí
Đầu cos của đầu cáp có quy định mô-men siết tối thiểu và tối đa, thường được ghi trên nhãn đầu cáp hoặc trong tài liệu kỹ thuật của 3M. Kỹ sư phải sử dụng cờ lê cân mô-men (torque wrench) để siết đúng giá trị quy định, tránh siết quá chặt làm hỏng ruột dẫn hoặc siết quá lỏng gây tiếp xúc kém và phát nhiệt.
Dây tiếp đất cũng phải được siết theo mô-men quy định. Sau 24 giờ kể từ khi lắp đặt, toàn bộ ốc vít và bu lông liên kết cần được kiểm tra lại vì giãn lỏng có thể xảy ra do rung động trong quá trình vận chuyển hoặc thử nghiệm ban đầu.
Thử nghiệm sau lắp đặt: kiểm tra điện áp và đo điện trở
Sau khi lắp đặt xong, kỹ sư phải thực hiện thử nghiệm điện áp cao giữa lõi dẫn, màn chắn và đất theo tiêu chuẩn IEC 60502-4, bằng phương pháp điện áp AC hoặc DC tùy yêu cầu của dự án. Nếu có thiết bị đo điện trở cách điện (megohmmeter), kỹ sư nên đo điện trở cách điện để xác nhận không có lỗi ẩm hoặc tiếp xúc sai.
Kiểm tra bằng mắt cũng rất cần thiết: kỹ sư quan sát toàn bộ vỏ đầu cáp để phát hiện nứt, phai màu bất thường hoặc dấu hiệu hư hỏng cơ học. Nếu phát hiện bất thường, phải thay thế đầu cáp ngay trước khi đóng điện.
Ghi nhận và lưu trữ báo cáo lắp đặt
Tất cả thông tin lắp đặt phải được ghi vào biên bản bàn giao: mã đầu cáp 3M, ngày và giờ lắp đặt, tên kỹ thuật viên, mô-men siết thực tế, kết quả thử nghiệm điện áp và điện trở cách điện. Tài liệu này là cơ sở để theo dõi tình trạng và lên kế hoạch bảo trì định kỳ sau này.
Báo cáo lắp đặt cùng với chứng chỉ sản phẩm 3M và báo cáo thử nghiệm phải được nộp cho chủ đầu tư và cơ quan kiểm định để phục vụ nghiệm thu công trình và giải quyết tranh chấp kỹ thuật nếu có vấn đề phát sinh trong vận hành.
Sai lầm thường gặp khi chọn đầu cáp 3M cho tủ RMU
Thực tế triển khai cho thấy nhiều sự cố tủ RMU xuất phát từ việc chọn sai đầu cáp 3M, không phải từ lỗi thiết bị. Kỹ sư và đơn vị thi công cần nhận diện rõ từng loại sai lầm để phòng ngừa từ giai đoạn thiết kế và mua sắm vật tư.
Chọn sai cấp điện áp hoặc dòng định mức
Sai lầm phổ biến là chọn đầu cáp 24kV cho hệ thống 35kV hoặc chọn đầu cáp dòng 250A cho lưới yêu cầu 630A. Hậu quả là đầu cáp bị quá áp hoặc quá dòng, dẫn đến phát nhiệt cục bộ, phóng điện và phá hủy vỏ cách điện chỉ sau vài tháng vận hành.
Quy tắc phòng ngừa đơn giản nhất là luôn so sánh điện áp danh định hệ thống và dòng định mức của tủ RMU với thông số đầu cáp 3M trong catalogue trước khi ký đơn hàng mua sắm.
Chọn sai tiết diện hoặc loại cáp XLPE
Kỹ sư đôi khi chọn đầu cáp 3M thiết kế cho dải tiết diện 3x70mm² nhưng lại sử dụng với cáp 3x95mm², dẫn đến ép không kín, phân bố điện trường lệch và không đủ lớp phủ mastic bảo vệ. Một sai lầm khác là giả định đầu cáp dùng được cho mọi loại cáp XLPE mà không kiểm tra cấu trúc cáp: có giáp hay không giáp, loại màn chắn.
Hậu quả là ẩm xâm nhập vào vùng tiếp giáp, nguy cơ phóng điện tăng cao và xuất hiện sự cố sớm. Biện pháp phòng ngừa là tra cứu kỹ catalogue 3M và kiểm tra dải tiết diện cũng như cấu trúc cáp được phép dùng cho từng mã đầu cáp.
Không tương thích với chuẩn Interface của tủ RMU
Kỹ sư không kiểm tra chuẩn Interface của tủ RMU rồi đặt mua đầu cáp Tee Plug Interface B trong khi tủ yêu cầu Interface A. Kết quả là đầu cáp không lắp vừa bushings hoặc lắp được nhưng tiếp xúc điện không đảm bảo, gây phóng điện nội bộ và hỏng cả đầu cáp lẫn bushings.
Biện pháp phòng ngừa dứt khoát là tra cứu catalogue tủ RMU để xác định chuẩn Interface trước khi đặt mua đầu cáp 3M. Thông tin này phải được ghi rõ trong bảng vật tư ngay từ giai đoạn thiết kế.
Sử dụng phụ kiện không đồng bộ hoặc đơn vị khác nhau
Việc kết hợp đầu cáp 3M với mastic từ hãng khác, dây tiếp đất không đúng loại hoặc hộp nối từ nhà sản xuất khác mà không kiểm tra tương thích có thể dẫn đến bất đồng bộ trong hiệu suất cách điện và thất bại trong thử nghiệm. Ngoài ra, nhầm đơn vị mô-men siết từ lbf·ft sang N·m cũng là lỗi thực tế gây siết sai lực và hư hỏng đầu cos.
Biện pháp phòng ngừa là yêu cầu nhà cung cấp cung cấp toàn bộ phụ kiện theo khuyến cáo của 3M, hoặc có chứng nhận tương thích rõ ràng giữa các phụ kiện trước khi đưa vào sử dụng.
Bỏ qua điều kiện môi trường lắp đặt
Chọn đầu cáp co nhiệt cho môi trường ngoài trời mưa nhiều, hoặc chọn đầu cáp trong nhà cho RMU trên cột không che mưa là sai lầm dẫn đến ẩm xâm nhập và phóng điện sớm. Ngoài ra, nếu RMU đặt trên cột ngoài trời, nhiệt độ môi trường xung quanh có thể cao hơn trong nhà từ 10 đến 20°C, vượt giới hạn vận hành của một số loại đầu cáp.
Kỹ sư phải xác định rõ vị trí RMU, điều kiện thời tiết, nhiệt độ và độ ẩm ngay từ giai đoạn thiết kế để chọn đúng loại đầu cáp 3M: co nguội silicone cho ngoài trời, co nhiệt polyolefin cho trong nhà kiểm soát được.
Năng lực TOJI trong lựa chọn đầu cáp 3M và tư vấn hệ thống RMU
TOJI không chỉ cung cấp sản phẩm đầu cáp 3M mà còn cung cấp giải pháp kỹ thuật tích hợp từ tủ RMU, cáp XLPE trung thế đến đầu cáp 3M, đảm bảo đồng bộ và an toàn cho toàn hệ thống. Kinh nghiệm triển khai thực tế nhiều dự án RMU trong và ngoài trời giúp TOJI hiểu rõ yêu cầu kỹ thuật lẫn những sai lầm thực tế mà đơn vị thi công thường gặp.
Dự án RMU Schneider RM6 24kV tại các trạm kiosk Việt Nam
TOJI đã tham gia triển khai nhiều dự án tủ RMU Schneider RM6 24kV tại các trạm kiosk phân phối điện trên toàn quốc, bao gồm các bước thiết kế, bóc tách vật tư, mua sắm, kiểm tra hàng nhập, hướng dẫn thi công và bàn giao. Trong các dự án này, TOJI đã thực hiện lựa chọn đầu cáp 3M Tee Plug Interface A 24kV phù hợp với từng tiết diện cáp như 3x70mm², 3x95mm² và 3x120mm².
Kinh nghiệm thực tế từ các dự án này giúp TOJI xây dựng được tiêu chuẩn nội bộ về quy trình chọn vật tư, kiểm tra hàng nhập và hướng dẫn lắp đặt, đảm bảo chất lượng và sự nhất quán trên toàn bộ dự án.
Dự án RMU ngoài trời 35kV với đầu cáp co nguội 3M
TOJI có kinh nghiệm triển khai RMU 35kV trên cột ngoài trời, nơi đầu cáp co nguội 3M series QTII-6S-33 được sử dụng để đảm bảo chịu được mưa, nắng, gió và độ ẩm cao. Trong các dự án này, TOJI hướng dẫn kỹ thuật toàn bộ quy trình từ chuẩn bị cáp, xử lý màn chắn, lắp đặt đầu cáp, thử nghiệm điện áp cao cho đến bàn giao hồ sơ.
Kinh nghiệm này khẳng định TOJI nắm vững cả 2 nhóm đầu cáp 3M: co nguội cho ngoài trời và separable connector cho trong nhà, và có khả năng tư vấn lựa chọn theo điều kiện cụ thể của từng dự án.
Khả năng tư vấn toàn diện từ tủ RMU đến đầu cáp 3M
TOJI cung cấp dịch vụ tư vấn kỹ thuật đầy đủ: xác định yêu cầu RMU (cấp điện áp, cấu hình ngăn, dòng, môi trường lắp đặt), khuyến cáo model tủ RMU phù hợp như Schneider RM6 hoặc ABB, xác định tiêu chuẩn cáp XLPE và tiết diện, lựa chọn đầu cáp 3M đúng chuẩn Interface, xây dựng bản vẽ kỹ thuật, spec, bảng vật tư và hướng dẫn lắp đặt cho đơn vị thi công.
Nhờ cách tiếp cận tích hợp này, TOJI giúp chủ đầu tư và đơn vị EPC giảm thiểu rủi ro chọn sai vật tư, tăng chất lượng thiết kế và cải thiện tuổi thọ vận hành của toàn hệ thống RMU.
Hỗ trợ mua sắm, kiểm soát chất lượng và bảo trì sau đó
TOJI hỗ trợ giai đoạn đề nghị báo giá bằng cách cung cấp spec chi tiết về đầu cáp 3M (mã sản phẩm, chuẩn Interface, cấp điện áp, dòng định mức, tiết diện cáp, tiêu chuẩn áp dụng). Khi hàng về, TOJI kiểm tra xác minh mã sản phẩm, cấu hình, chứng chỉ sản phẩm và báo cáo thử nghiệm IEC 60502-4 và CENELEC HD 629 để đảm bảo đúng vật tư trước khi đưa vào lắp đặt.
Sau lắp đặt, TOJI cung cấp dịch vụ bảo trì và kiểm tra định kỳ đầu cáp 3M, bao gồm thử nghiệm điện áp cao và đo điện trở cách điện, giúp phát hiện sớm dấu hiệu hư hỏng và khuyến cáo thay thế để đảm bảo vận hành an toàn lâu dài cho toàn hệ thống RMU.
Kết luận
Chọn đầu cáp 3M đúng chủng loại, cấp điện áp, chuẩn Interface và điều kiện lắp đặt là điều kiện tiên quyết để đảm bảo an toàn, độ kín điện và tuổi thọ của tủ RMU và lưới điện trung thế. TOJI sẵn sàng tư vấn và hỗ trợ các dự án RMU của bạn, từ giai đoạn thiết kế lựa chọn đầu cáp 3M, thi công lắp đặt cho đến bảo trì vận hành. Liên hệ CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI để được tư vấn giải pháp RMU toàn diện và đảm bảo an toàn theo tiêu chuẩn quốc tế.
