Khi cần so sánh đầu cáp co nguội và co nhiệt 3M, kỹ sư và nhà thầu muốn câu trả lời rõ ràng về khác biệt kỹ thuật và loại nào phù hợp với từng điều kiện thi công cụ thể. TOJI – nhà phân phối chính hãng 3M tại Việt Nam – phân tích sâu nguyên lý, cách điện, độ kín nước, tuổi thọ và chi phí vòng đời, giúp kỹ sư và nhà thầu lựa chọn đúng đầu cáp 3M cho từng dự án.

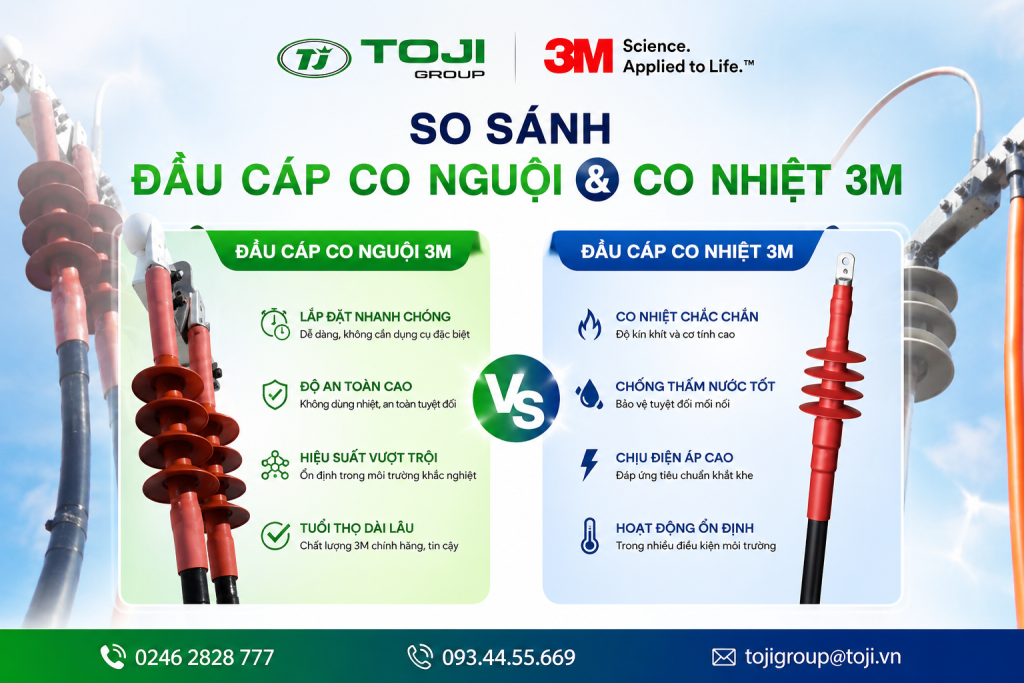

Nên chọn đầu cáp co nguội hay co nhiệt 3M?
Trước khi đi vào phân tích chi tiết, kỹ sư và nhà thầu cần nắm rõ ngay điểm khác biệt cốt lõi: đầu cáp co nguội (cold shrink) 3M không cần nhiệt để lắp đặt, tạo lực ép đồng đều lâu dài và có lợi thế lớn về độ kín nước, chống tia cực tím và tốc độ thi công. Đầu cáp co nhiệt (heat shrink) 3M yêu cầu gia nhiệt bằng đèn khò, có ưu điểm về độ bền cơ học và khả năng chịu ma sát, phù hợp hơn cho môi trường chôn ngầm và khu công nghiệp nặng có đội thi công lành nghề.
Khác biệt cốt lõi giữa đầu cáp co nguội và co nhiệt 3M
Đầu cáp co nguội 3M dùng ống cao su silicone hoặc EPDM được nong sẵn trên lõi nhựa. Thợ chỉ cần đặt ống đúng vị trí trên cáp, sau đó rút dây lõi để ống tự co lại và ôm chặt cáp, không cần bất kỳ nguồn nhiệt nào. Đầu cáp co nhiệt 3M dùng ống polyolefin hoặc EVA có cấu trúc nhớ hình dạng, phải gia nhiệt bằng đèn khò để co lại. Cold shrink tạo thành ống đồng đều, duy trì lực ép lâu dài và giảm nguy cơ phóng điện. Heat shrink phụ thuộc nhiều vào tay nghề thợ – nếu gia nhiệt không đều, độ dày thành ống có thể chênh lệch và tạo khe hở nguy hiểm.
Khung khuyến nghị nhanh theo nhóm điều kiện thi công
Với công trình tòa nhà và lưới điện phân phối trong nhà ở điện áp 6-10kV, đầu cáp co nguội 3M được ưu tiên vì lắp đặt nhanh, an toàn, không phụ thuộc tay nghề thợ. Với khu công nghiệp tải nặng 15-24kV, môi trường chôn ngầm và ma sát cơ học cao, đầu cáp co nhiệt 3M phù hợp hơn nếu đơn vị thi công có đội ngũ lành nghề. Với ngoài trời, trạm RMU, trạm kiosk, dự án điện mặt trời hoặc môi trường ẩm và có hóa chất, cold shrink chiếm ưu thế rõ ràng về chống tia cực tím, ozone và độ kín nước.
Xem thêm:
Khi nào nên ưu tiên đầu cáp co nguội 3M
Kỹ sư nên chọn cold shrink khi thi công số lượng lớn đầu cáp trong thời gian cắt điện ngắn, vì mỗi đầu cáp lắp nhanh hơn đáng kể so với heat shrink. Môi trường có khí dễ cháy, không gian kín hoặc nơi cấm sử dụng ngọn lửa là lý do bắt buộc phải chọn cold shrink. Dự án điện mặt trời ở vùng xa, nơi việc vận chuyển thiết bị nhiệt và kiểm soát an toàn cháy nổ gặp khó khăn, cũng nên ưu tiên đầu cáp co nguội 3M.
Khi nào nên ưu tiên đầu cáp co nhiệt 3M
Heat shrink 3M phù hợp nhất cho hộp nối và đầu cáp chôn ngầm, nơi cáp cần lớp bao ngoài dai, chịu mài mòn và chống thẩm thấu nước trong điều kiện địa chất có áp lực cơ học. Khu công nghiệp nặng với nhiều thao tác cơ khí tại đầu cáp là môi trường mà vật liệu EVA hoặc EPDM của heat shrink phát huy ưu điểm vượt trội. Điều kiện tiên quyết là đơn vị thi công phải có đội ngũ được đào tạo bài bản và quy trình kiểm soát chất lượng chặt chẽ tại hiện trường.
Nguyên lý hoạt động và cấu tạo đầu cáp co nguội 3M
Để so sánh đầu cáp co nguội và co nhiệt 3M một cách chính xác, kỹ sư cần hiểu rõ nguyên lý vật lý và cấu trúc vật liệu của cold shrink 3M. Chính đặc tính đàn hồi của vật liệu và thiết kế lớp High-K điều khiển điện trường là lý do cold shrink 3M đạt độ kín nước và phân bố điện trường vượt trội so với heat shrink trong nhiều điều kiện vận hành.
Nguyên lý cold shrink và cơ chế tạo lực ép
Ống cao su silicone hoặc EPDM được nhà sản xuất nong sẵn và lắp lên lõi nhựa dạng xoắn. Khi thợ thi công đặt ống đúng vị trí trên cáp và rút dây lõi, ống tự co lại và bám sát bề mặt cáp, tạo áp lực đều quanh toàn bộ chu vi. Tính đàn hồi cao của silicone hoặc EPDM duy trì lực ép này theo thời gian, giúp đầu cáp luôn bám theo sự giãn nở nhiệt của cáp trong suốt vòng đời vận hành, đảm bảo hệ thống làm kín liên tục và ổn định điện trường.
Vật liệu và lớp cách điện của đầu cáp co nguội 3M
Cao su silicone có tính kỵ nước cao, chống tia cực tím, chống ozone, chống dung môi và ổn định nhiệt trong dải 100-180°C, phù hợp cho đầu cáp ngoài trời và môi trường hóa chất. EPDM mang ưu điểm dai hơn, chịu ma sát và phù hợp cho các ứng dụng chôn ngầm hoặc môi trường công nghiệp. Dòng đầu cáp co nguội QTII của 3M tương thích với cáp 1 lõi hoặc 3 lõi, màn chắn băng đồng hoặc sợi đồng, có hoặc không giáp, lõi đồng hoặc nhôm, phạm vi điện áp từ 6 đến 36kV và tiết diện cáp từ 25 đến 630 mm².
Lớp High-K và điều khiển điện trường trong đầu cáp co nguội 3M
Lớp vật liệu có hằng số điện môi cao (High-K) được tích hợp sẵn bên trong ống đầu cáp QTII, giúp điều khiển và phân bố lại điện trường quanh vùng kết thúc cách điện. Điện trường tại vùng tiếp giáp giữa cách điện cáp và đầu cáp là điểm dễ tập trung điện áp nhất – lớp High-K làm giảm đỉnh điện trường tại đây, từ đó tăng khả năng chịu điện áp xung và giảm nguy cơ phóng điện từng điểm. Thiết kế này đáp ứng các yêu cầu thử nghiệm phân bố điện trường quy định trong IEC 60502-4 và TCVN 5935-4:2013.
Các bộ phận cấu thành bộ đầu cáp co nguội 3M
Bộ đầu cáp QTII(X) bao gồm ống đầu cáp chính bằng silicone, ống chia pha bằng silicone cho cáp 3 pha, ống bao vỏ pha cáp, băng keo bán dẫn, băng keo cách điện và đầu cốt. Mỗi thành phần phục vụ 1 chức năng riêng biệt: ống chính chịu trách nhiệm cách điện và làm kín, lớp bán dẫn kiểm soát điện trường, băng keo cách điện bổ sung và ống chia pha đảm bảo phân ly pha cho cáp nhiều ruột. Thiết kế tối ưu hóa giúp thợ lắp đặt nhanh, gọn và giảm thao tác phức tạp tại hiện trường.

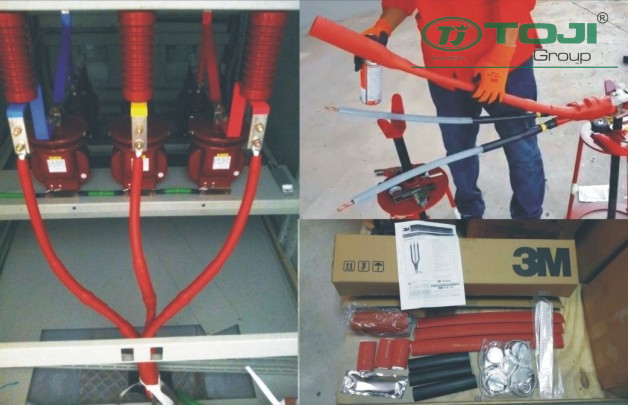

Nguyên lý hoạt động và cấu tạo đầu cáp co nhiệt 3M
Đầu cáp co nhiệt 3M áp dụng công nghệ nhớ hình dạng nhiệt của vật liệu polyolefin hoặc EVA. Khác với cold shrink, hiệu năng của heat shrink phụ thuộc mạnh vào nguồn nhiệt và kỹ năng thao tác của thợ thi công, do đó kỹ sư phải cân nhắc cả yếu tố con người khi lựa chọn công nghệ này.
Nguyên lý heat shrink và yêu cầu nhiệt
Ống polyolefin hoặc EVA được chế tạo với cấu trúc nhớ hình dạng – khi gia nhiệt đến ngưỡng phù hợp bằng đèn khò hoặc nguồn nhiệt chuyên dụng, ống co lại và ôm lấy bề mặt cáp. Thợ thi công phải kiểm soát mức nhiệt và khoảng cách giữa đèn khò và ống, đồng thời di chuyển đèn đều quanh chu vi để tránh co không đồng đều. Nếu gia nhiệt quá gần hoặc quá lâu tại 1 điểm, bề mặt ống có thể bị cháy xém, tạo điểm yếu cách điện và nguy cơ thấm ẩm về sau.
Vật liệu và cấu trúc đầu cáp co nhiệt 3M MHI hoặc MHO
Vật liệu EVA hoặc EPDM của ống co nhiệt có ưu điểm dai, chịu ma sát, chống thẩm thấu nước tốt và phù hợp làm bao ngoài cho cáp chôn ngầm nơi có va chạm cơ học nhiều. Khả năng chống tia cực tím và tính kỵ nước của EVA hoặc EPDM ở mức vừa phải, không đạt được mức silicone. Cấu trúc bộ đầu cáp MHI hoặc MHO bao gồm ống co nhiệt chính, lớp cách điện bổ trợ, lớp bán dẫn và phụ kiện đi kèm, tương thích với nhiều loại cáp trung thế lõi đồng hoặc nhôm có màn chắn kim loại.
Ảnh hưởng của tay nghề và điều kiện thi công lên hiệu năng đầu cáp co nhiệt
Thợ thi công heat shrink cần kinh nghiệm thực tế để hơ lửa đều quanh ống, đặc biệt tại vị trí chật hẹp trong tủ điện hoặc hộp kết nối. Khi trời quá lạnh, dưới 0°C, ống co nhiệt phải được giữ ấm trước khi lắp đặt để đảm bảo co đồng đều – đây là điểm khác biệt rõ so với cold shrink vốn ít nhạy cảm với nhiệt độ môi trường. Sai sót về nhiệt là nguyên nhân hàng đầu dẫn đến lỗi phóng điện hoặc thấm ẩm trong đầu cáp co nhiệt sau thời gian vận hành.
Phạm vi tương thích và ứng dụng chính của đầu cáp co nhiệt 3M
Dòng MHI 24kV phục vụ cáp trung thế 3 pha, tiết diện từ khoảng 95 đến 300 mm², dùng đấu nối vào tủ phân phối, máy biến áp và trạm kiosk đặt trong nhà. Dòng MHO hướng đến ứng dụng ngoài trời hoặc môi trường công nghiệp, nơi cần lớp bao ngoài dai và chịu va chạm. Hai dòng này được thiết kế cho cáp có màn chắn kim loại, lõi đồng hoặc nhôm, phù hợp với khu công nghiệp, trạm biến áp chôn ngầm và môi trường có ma sát cơ học cao.
So sánh quy trình lắp đặt, thời gian thi công và yêu cầu dụng cụ
Quy trình lắp đặt là tiêu chí then chốt khi so sánh đầu cáp co nguội và co nhiệt 3M, vì nó ảnh hưởng trực tiếp đến tiến độ dự án, chi phí nhân công, an toàn lao động và độ đồng đều chất lượng trên toàn công trình. Cold shrink và heat shrink có quy trình khác nhau về căn bản, dẫn đến năng suất và mức độ rủi ro thi công rất khác nhau.
| Tiêu chí | Đầu cáp co nguội 3M (Cold Shrink) | Đầu cáp co nhiệt 3M (Heat Shrink) |
|---|---|---|
| Quy trình lắp đặt | Tuốt cáp, xử lý màn chắn, ép đầu cốt, đặt ống co nguội đúng vị trí rồi rút lõi nhựa để ống tự co ôm sát cáp | Tuốt cáp, lồng các ống co theo đúng thứ tự, dùng đèn khò hoặc súng nhiệt để gia nhiệt và hoàn thiện từng lớp |
| Yêu cầu kỹ thuật | Không cần nguồn nhiệt, ít phụ thuộc tay nghề, độ dày ống co đồng đều | Cần kiểm soát nhiệt độ và kỹ thuật gia nhiệt để tránh co không đều hoặc cháy bề mặt |
| Điểm cần kiểm soát | Định vị chính xác ống co trước khi rút lõi nhựa | Gia nhiệt đều quanh ống, kiểm tra ống co bám kín trước khi chuyển sang bước tiếp theo |
| Thời gian thi công | Nhanh hơn, phù hợp dự án có nhiều đầu cáp hoặc thời gian cắt điện ngắn | Chậm hơn do cần gia nhiệt và kiểm tra từng lớp co |
| Năng suất thi công | Cao, giảm biến thiên chất lượng giữa các tổ thi công | Phụ thuộc nhiều vào kinh nghiệm và tay nghề của kỹ thuật viên |
| Dụng cụ cần chuẩn bị | Chủ yếu là dụng cụ cơ khí thông thường, không cần nguồn nhiệt | Cần đèn khò hoặc súng nhiệt cùng các thiết bị hỗ trợ gia nhiệt |
| An toàn lao động | Không sử dụng lửa, giảm nguy cơ cháy nổ, phù hợp khu vực kín hoặc môi trường dễ cháy | Cần kiểm soát nguồn nhiệt, bố trí khu vực an toàn và trang bị bảo hộ khi thi công |
| Ứng dụng phù hợp | Trạm biến áp, RMU, điện mặt trời, điện gió và các công trình yêu cầu thi công nhanh, an toàn | Công trình có số lượng đầu cáp ít hoặc ưu tiên chi phí vật tư và độ bền cơ học |
So sánh độ kín nước, cách điện và điều khiển điện trường
Độ kín nước và phân bố điện trường là 2 tiêu chí quyết định tuổi thọ và độ tin cậy của đầu cáp trong vận hành dài hạn. Khi so sánh đầu cáp co nguội và co nhiệt 3M theo tiêu chí này, sự khác biệt về vật liệu và thiết kế tạo ra kết quả rất khác nhau tùy điều kiện lắp đặt.
Độ kín nước và khả năng chống thấm ẩm của đầu cáp co nguội 3M
Silicone trong đầu cáp QTII có tính kỵ nước rất cao: nước đọng thành giọt và không lan ra bề mặt, ngăn chặn sự hình thành màng nước dẫn điện. Kết hợp với lực ép lạnh duy trì liên tục theo vòng đời, hệ thống làm kín của cold shrink không suy giảm theo thời gian như nhiệt độ kín của heat shrink vốn cứng dần và có thể nứt trong môi trường nhiều chu kỳ nhiệt. Đây là lý do cold shrink 3M được ưu tiên cho đầu cáp ngoài trời, môi trường ô nhiễm và khu vực ẩm độ cao.
Độ kín nước và cách điện của đầu cáp co nhiệt 3M
Ống co nhiệt polyolefin hoặc EVA khi gia nhiệt đúng kỹ thuật tạo ra lớp bao kín, chịu hóa chất và chống thẩm thấu nước ở mức tốt cho môi trường chôn ngầm. Tuy nhiên, khả năng tự phục hồi tính kỵ nước và khả năng chống tia cực tím của EVA hoặc EPDM không đạt mức silicone, khiến heat shrink kém phù hợp hơn cho đầu cáp ngoài trời chịu tia nắng trực tiếp dài hạn.
So sánh cách điện khô và ướt, dòng rò và phóng điện
Cold shrink silicone có bề mặt nhẵn, không hữu cơ, không dẫn điện, duy trì dòng rò thấp kể cả khi bề mặt ướt hoặc bám bụi. Điều này giúp hạn chế phóng điện hồ quang trên bề mặt, đặc biệt trong điều kiện mưa và môi trường ô nhiễm. Heat shrink vẫn đảm bảo cách điện nếu thi công đúng, nhưng nguy cơ tạo điểm tập trung điện trường hoặc đường dẫn ẩm cao hơn nếu co không đều hoặc bề mặt bị cháy xém trong quá trình thi công.
Vai trò điều khiển điện trường và lớp High-K trong cold shrink 3M
Cold shrink QTII tích hợp sẵn lớp High-K điều khiển điện trường, phân bố lại điện trường tại vùng tiếp giáp giữa cách điện cáp và đầu cáp – vùng dễ tập trung điện áp và gây phóng điện nhất. Thiết kế tích hợp sẵn này loại bỏ bước lắp thêm lớp điều khiển điện trường riêng như một số giải pháp truyền thống, đồng thời đáp ứng yêu cầu thử nghiệm trong IEC 60502-4 và IEEE 404-2012 về phụ kiện cáp ngầm trung thế.
So sánh độ bền cơ học, chống tia UV, hóa chất và tuổi thọ
Đánh giá tuổi thọ của đầu cáp cold shrink và heat shrink 3M cần gắn với điều kiện môi trường vận hành cụ thể, vì mỗi loại vật liệu có điểm mạnh và giới hạn riêng theo tác nhân lão hóa khác nhau.
Độ bền cơ học và chịu uốn của đầu cáp co nguội 3M
Silicone trong cold shrink duy trì đặc tính vật lý trong dải 100-180°C, chịu được nhiệt độ vận hành liên tục 90°C và quá tải 130°C theo thông số của nhiều dòng cáp trung thế. Vật liệu này chịu uốn cong tốt, không giòn theo nhiệt độ và không nứt sau nhiều chu kỳ giãn nở nhiệt. Tuy nhiên, silicone không chịu ma sát cơ học mạnh, nên cold shrink phù hợp để bảo vệ cách điện bề mặt và chống môi trường hơn là chịu mài mòn cơ khí cường độ cao.
Độ bền cơ học và chịu ma sát của đầu cáp co nhiệt 3M
Vật liệu EVA hoặc EPDM dùng trong ống co nhiệt có độ dai cơ học cao hơn silicone, chịu mài mòn và thẩm thấu nước tốt trong điều kiện chôn ngầm có áp lực đất. Đây là lý do heat shrink phù hợp làm bao ngoài hộp nối cáp ngầm dưới đường hoặc trong khu công nghiệp nặng. Giới hạn của heat shrink là khả năng chống tia cực tím và tính kỵ nước kém hơn silicone, nên không nên dùng ở các vị trí phơi nắng trực tiếp kéo dài.
Khả năng chống tia UV, ozone và hóa chất
Silicone chống tia cực tím và ozone rất tốt, phù hợp sử dụng trong khí hậu nhiệt đới nhiều tia nắng như Việt Nam, đặc biệt cho đầu cáp trên cột, trạm ngoài trời, dự án điện mặt trời và trạm RMU. EVA hoặc EPDM trong heat shrink chống phần lớn hóa chất và thẩm thấu nước ổn định cho môi trường chôn ngầm, nhưng khả năng chống tia cực tím và tính kỵ nước kém hơn đáng kể khi phơi nắng lâu dài.
Ước tính tuổi thọ và tác động của môi trường vận hành
Lựa chọn đúng loại đầu cáp theo môi trường vận hành – nắng gắt, ẩm, hóa chất hay ma sát – là yếu tố quan trọng nhất để kéo dài tuổi thọ và hạn chế sự cố. Cold shrink thường cho tuổi thọ cao hơn trong môi trường ngoài trời và khu vực ô nhiễm, trong khi heat shrink phù hợp hơn cho môi trường chôn ngầm với ma sát cơ học. Cả 2 loại đều cần kiểm tra định kỳ tại các trạm biến áp, lưới phân phối và dự án điện mặt trời để phát hiện sớm dấu hiệu lão hóa hoặc tổn thương.
So sánh chi phí đầu tư và chi phí vòng đời
Khi so sánh đầu cáp co nguội và co nhiệt 3M về chi phí, kỹ sư cần nhìn vào tổng chi phí sở hữu bao gồm giá mua sản phẩm, chi phí dụng cụ, nhân công thi công, đào tạo thợ, rủi ro sự cố và chi phí bảo trì thay thế – không chỉ đơn thuần so sánh giá niêm yết của từng bộ đầu cáp.
Chi phí đầu tư ban đầu: sản phẩm và dụng cụ
Cold shrink không yêu cầu đầu tư đèn khò, thiết bị gia nhiệt hoặc dụng cụ kiểm soát nhiệt, giúp đơn vị thi công tiết kiệm chi phí trang bị ban đầu. Heat shrink đòi hỏi đèn khò chuyên dụng, bình gas, thiết bị bảo hộ và chi phí bảo trì thiết bị nhiệt theo thời gian. Bên cạnh đó, heat shrink yêu cầu đào tạo thợ chuyên sâu để kiểm soát chất lượng thi công, trong khi cold shrink dễ lắp đặt hơn và ít yêu cầu huấn luyện phức tạp.
Chi phí thi công và tiến độ dự án
Thời gian thi công nhanh hơn của cold shrink tác động trực tiếp đến chi phí nhân công và tiến độ bàn giao, đặc biệt khi dự án cần xử lý nhiều đầu cáp trong khoảng thời gian cắt điện ngắn hoặc thi công liên tục. Heat shrink yêu cầu thao tác gia nhiệt, kiểm tra chất lượng từng vị trí và kiểm soát an toàn, có thể kéo dài thời gian thi công. Tuy nhiên, với các tuyến cáp chôn ngầm số điểm ít, chi phí thời gian của heat shrink không tạo ra chênh lệch lớn.
Chi phí sự cố và bảo trì theo vòng đời
Lỗi thi công với heat shrink – co không đều, điểm thấm ẩm, bề mặt cháy xém – dẫn tới phóng điện, sự cố mất điện và chi phí khắc phục cao, chưa kể thiệt hại gián đoạn cung cấp điện cho khách hàng. Cold shrink có lợi thế về độ kín nước và độ đồng đều lực ép, giảm xác suất xảy ra sự cố dạng này. Trong nhiều trường hợp, tổng chi phí sở hữu của cold shrink thấp hơn heat shrink dù giá mua bộ đầu cáp có thể cao hơn, vì chi phí thi công, rủi ro sự cố và kiểm tra định kỳ thấp hơn.
Lựa chọn đầu cáp co nguội hay co nhiệt 3M theo ứng dụng
Phần này hệ thống hóa khuyến nghị lựa chọn cold shrink hay heat shrink 3M dựa trên từng nhóm ứng dụng cụ thể, sử dụng các tiêu chí kỹ thuật đã phân tích về lắp đặt, môi trường, cách điện, tuổi thọ và chi phí.
Cáp trung thế trong nhà máy công nghiệp và khu công nghiệp
Trong khu công nghiệp với tuyến cáp chôn ngầm, tải nặng 15-24kV và môi trường nhiều hóa chất cùng ma sát cơ học, đầu cáp co nhiệt 3M dòng MHI hoặc MHO là lựa chọn phù hợp khi đơn vị thi công có đội ngũ tay nghề tốt. Riêng tại các khu công nghiệp gần bồn xăng dầu, kho hóa chất hoặc khu vực cấm lửa, kỹ sư nên ưu tiên cold shrink cho các điểm đầu cáp trong vùng nguy cơ cháy nổ nhằm loại bỏ hoàn toàn rủi ro từ đèn khò.
Hệ thống điện tòa nhà và lưới điện phân phối đô thị
Trong hệ thống phân phối nội bộ tòa nhà ở điện áp 6-10kV, cold shrink 3M là lựa chọn tối ưu: thi công nhanh không cần nhiệt, an toàn trong không gian kín, tương thích với cáp XLPE hoặc EPR nhiều tiết diện. Đối với lưới phân phối đô thị có nhiều điểm đấu nối trong tủ RMU, trạm kiosk và trên cột, cold shrink ngoài trời 24-36kV phát huy lợi thế chống tia cực tím, ozone và độ kín nước trong điều kiện khí hậu nhiệt đới Việt Nam.
Dự án năng lượng tái tạo và điện mặt trời
Dự án điện mặt trời có nhiều đầu cáp đặt ngoài trời, chịu nắng gắt, gió và bụi – đây là môi trường cold shrink silicone vượt trội về chống tia cực tím và ozone. Cold shrink dùng cho đầu cáp đấu nối vào tủ biến tần (inverter) và tủ phân phối ngoài trời, trong khi heat shrink có thể được dùng cho hộp nối chôn ngầm giữa các dãy cáp nếu môi trường đất có ma sát cơ học khắc nghiệt. Thêm vào đó, thi công cold shrink không cần đèn khò tạo ra lợi thế lớn khi triển khai tại các công trường điện mặt trời ở vùng xa.
Công trình hạ tầng và trạm biến áp, trạm kiosk
Trong trạm biến áp và trạm kiosk, đầu cáp trong nhà có thể dùng cả cold shrink và heat shrink 3M – lựa chọn phụ thuộc vào ưu tiên tốc độ thi công, tay nghề thợ và chính sách an toàn của chủ đầu tư. Với các tuyến cáp chôn ngầm dưới đường đô thị, heat shrink bọc ngoài hộp nối là giải pháp hợp lý về độ bền cơ học. Các điểm đầu cáp trên cột hoặc trong tủ đặt ngoài trời nên ưu tiên cold shrink để đảm bảo chống tia cực tím và ẩm lâu dài.
Các dòng đầu cáp co nguội 3M phổ biến và thông số kỹ thuật
Nắm rõ mã sản phẩm và thông số kỹ thuật của từng dòng cold shrink 3M giúp kỹ sư tránh lỗi lựa chọn sai bộ đầu cáp so với thông số thiết kế cáp, từ đó tránh nguy cơ cách điện không phù hợp hoặc làm kín nước không đạt yêu cầu.
Nhóm đầu cáp co nguội 3M QTII hoặc QTII(X) cho 24kV
Dòng QTII(X) phục vụ cáp trung thế đến 24kV, bao gồm các mã dành cho cáp 1 lõi và 3 lõi, lõi đồng hoặc nhôm, màn chắn băng đồng hoặc sợi đồng, có hoặc không giáp. Mỗi mã sản phẩm xác định rõ môi trường lắp đặt: trong nhà hoặc ngoài trời, tiết diện cáp tương thích và điện áp danh định. Kỹ sư cần đối chiếu cấu trúc cáp thực tế với bảng mã QTII 24kV để chọn đúng bộ, tránh dùng mã thiết kế cho cáp không giáp vào cáp có giáp hoặc ngược lại.
Nhóm đầu cáp co nguội 3M cho 36kV
Mã QTII-8S-13-300 là ví dụ điển hình cho dòng 36kV 1 lõi, tiết diện 300 mm², dùng ngoài trời cho cáp XLPE hoặc EPR có màn chắn kim loại, lõi đồng hoặc nhôm, đạt tiêu chuẩn TCVN 5935-4. Việc sản phẩm đạt TCVN 5935-4 và IEC 60502-4 giúp kỹ sư tại Việt Nam dễ dàng đưa vào hồ sơ thiết kế và vượt qua kiểm tra nghiệm thu cho các dự án điện trung thế.
Phạm vi điện áp, tiết diện cáp và môi trường tương thích của cold shrink 3M
Phạm vi điện áp của dòng cold shrink 3M QTII trải từ 6 đến 36kV, tiết diện cáp từ 25 đến 630 mm², hỗ trợ cáp 1 lõi và 3 lõi với nhiều loại màn chắn. Môi trường tương thích bao gồm trong nhà, ngoài trời, khu vực ô nhiễm và bụi bẩn. Kỹ sư cần đối chiếu đồng thời điện áp danh định, tiết diện cáp, cấu trúc màn chắn và điều kiện lắp đặt để chọn đúng mã trong catalog QTII của 3M.
Các dòng đầu cáp co nhiệt 3M phổ biến và thông số kỹ thuật
Kỹ sư có thể so sánh trực tiếp dòng heat shrink MHI hoặc MHO với dòng cold shrink QTII để xác định vùng ứng dụng trùng lặp và vùng mà từng loại phát huy ưu thế rõ nhất.
Nhóm đầu cáp co nhiệt 3M MHI 24kV trong nhà
Dòng MHI 24kV 3 pha phục vụ cáp ngầm trung thế đấu nối vào tủ phân phối, máy biến áp và thiết bị đặt trong nhà hoặc trạm kiosk. Tiết diện cáp tương thích tham khảo từ khoảng 95 đến 300 mm², tương ứng với nhiều mã trong dòng MHI. Kỹ sư nên đối chiếu MHI với cold shrink QTII indoor khi lựa chọn cho ứng dụng trong nhà, cân nhắc về tay nghề thợ và ưu tiên về tốc độ hay độ bền cơ học.
Nhóm đầu cáp co nhiệt 3M MHO 24kV ngoài trời
Dòng MHO được thiết kế cho ứng dụng ngoài trời hoặc môi trường công nghiệp, với vật liệu chịu ma sát và bảo vệ cơ học tốt hơn so với MHI. Khi đặt MHO vào bảng so sánh với cold shrink QTII ngoài trời, kỹ sư cần lưu ý: cold shrink silicone vượt trội hơn về chống tia cực tím và tính kỵ nước, còn MHO có lợi thế về độ dai và chịu va chạm cơ học bề mặt.
Phạm vi điện áp, tiết diện cáp và loại cáp tương thích của heat shrink 3M
Phạm vi điện áp của dòng MHI hoặc MHO tập trung ở 15-24kV, tiết diện cáp tham khảo từ 95 đến 300 mm², dành cho cáp trung thế có màn chắn kim loại, lõi đồng hoặc nhôm. So với cold shrink QTII hỗ trợ rộng hơn từ 6 đến 36kV và tiết diện từ 25 đến 630 mm², dòng MHI hoặc MHO phù hợp hơn cho vùng chôn ngầm và công nghiệp nặng trong phân khúc điện áp trung bình.
Tiêu chuẩn IEC, IEEE, TCVN áp dụng cho đầu cáp 3M
Việc dẫn chiếu đúng tiêu chuẩn kỹ thuật không chỉ giúp kỹ sư lựa chọn đầu cáp 3M đúng theo thiết kế, mà còn là yêu cầu bắt buộc để vượt qua nghiệm thu và đảm bảo vận hành an toàn trong suốt vòng đời dự án. Cả cold shrink QTII và heat shrink MHI hoặc MHO đều được 3M thiết kế để đáp ứng các tiêu chuẩn quốc tế và quốc gia sau đây.
TCVN 5935-4 và IEC 60502-4: phụ kiện cáp điện 6-30kV
TCVN 5935-4:2013 tương đương IEC 60502-4:2010 quy định các yêu cầu về phụ kiện cho cáp điện có cách điện đùn và phụ kiện dùng ở điện áp danh định từ 1kV đến 30kV, bao gồm các thử nghiệm điện, cơ và nhiệt mà đầu cáp phải vượt qua. Sản phẩm QTII-8S-13-300 đạt tiêu chuẩn TCVN 5935-4 xác nhận rằng dòng cold shrink 3M được thiết kế theo đúng chuẩn quốc gia và quốc tế cho phụ kiện cáp trung thế, giúp kỹ sư và nhà thầu tự tin đưa vào hồ sơ dự án tại Việt Nam.
IEEE 404-2012: tiêu chuẩn thử nghiệm phụ kiện cáp ngầm trung thế
IEEE 404-2012 quy định các thủ tục thử nghiệm cho phụ kiện cáp ngầm, bao gồm mối nối và đầu cáp kết thúc (joints và terminations), đánh giá khả năng vận hành lâu dài qua các hạng mục như thử nghiệm điện áp xung, thử nghiệm nhiệt độ và kiểm tra độ kín. Các sản phẩm 3M hướng đến đáp ứng cả chuẩn IEC và IEEE, đặc biệt phục vụ các dự án điện quốc tế hoặc dự án có yêu cầu thử nghiệm theo tiêu chuẩn Mỹ.
Khuyến nghị lắp đặt và thử nghiệm từ tài liệu 3M
Tài liệu kỹ thuật của 3M khuyến nghị ưu tiên cold shrink trong các môi trường khó kiểm soát nhiệt, yêu cầu kiểm tra bằng mắt sau khi lắp đặt và thử nghiệm điện áp trước khi đưa vào vận hành. Tuân thủ đầy đủ các bước kiểm tra sau thi công – bao gồm thử nghiệm cách điện và thử nghiệm điện áp theo quy trình – là điều kiện tiên quyết để đảm bảo hệ thống cáp trung thế vận hành an toàn và đạt tuổi thọ thiết kế.
Kết luận
Qua phân tích chi tiết, kỹ sư và nhà thầu có thể thấy rõ: so sánh đầu cáp co nguội và co nhiệt 3M không dẫn đến “1 giải pháp tốt nhất cho mọi trường hợp” mà phụ thuộc hoàn toàn vào môi trường vận hành và ứng dụng cụ thể. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI, với kinh nghiệm hơn 22 năm phân phối thiết bị điện 3M chính hãng tại Việt Nam, sẵn sàng hỗ trợ kỹ sư và nhà thầu lựa chọn đúng dòng đầu cáp 3M phù hợp với từng dự án cụ thể.
