Hộp nối cáp điện là phụ kiện cốt lõi trong hệ thống điện lực, nhưng thường bị nhầm với đầu cáp hoặc hộp đấu dây. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI tổng hợp bài viết chuyên sâu giúp bạn nắm rõ khái niệm, phân loại, cấu tạo, tiêu chí lựa chọn theo cấp điện áp, tiêu chuẩn TCVN/IEC và các lỗi lắp đặt phổ biến cần tránh để đảm bảo an toàn cho tuyến cáp.
Khái niệm, chức năng và nguyên lý hoạt động của hộp nối cáp điện
Hộp nối cáp điện là phụ kiện bảo vệ mối nối giữa 2 đoạn cáp lực, với vỏ bằng kim loại hoặc nhựa bao quanh phần kết nối lõi dẫn, thiết kế theo cấu trúc nối thẳng, nối chữ T hoặc chữ thập. Hiểu đúng nguyên lý cách điện, phân bố điện trường và bảo vệ cơ học của thiết bị này là nền tảng để lựa chọn đúng loại hộp nối phù hợp với điều kiện từng công trình.
Định nghĩa hộp nối cáp điện theo chuẩn kỹ thuật
Theo TCVN 9208:2012, hộp nối cáp điện là cấu kiện bằng kim loại hoặc vật liệu cách điện chứa phần nối đầu cáp, đảm bảo cách điện giữa phần nối và vỏ hộp theo điện áp định mức của tuyến cáp. Thiết bị này khác hoàn toàn với “hộp nối điện” thông thường hay junction box vốn chỉ dùng để đấu nối dây dẫn trong hệ thống chiếu sáng hoặc thiết bị hạ áp đơn giản. Khi kỹ sư thiết kế nói đến hộp nối cáp điện, họ đang đề cập đến một cấu kiện chịu điện áp làm việc từ 0,6/1 kV đến 22-36 kV, không phải hộp nhựa đấu dây thông thường.
Chức năng chính của hộp nối cáp điện trong hệ thống điện
Hộp nối cáp điện thực hiện 2 chức năng song song: tạo sự liên tục về điện và cơ học khi cần nối dài cáp hoặc sửa chữa điểm đứt trên tuyến cáp, đồng thời bảo vệ mối nối khỏi độ ẩm, bụi, va đập cơ học và duy trì độ bền cách điện theo điện áp làm việc. Thiết bị này được ứng dụng rộng rãi trong nhà máy, trạm biến áp, khu công nghiệp, tòa nhà thương mại và hệ thống năng lượng tái tạo, nơi tuyến cáp lực cần được nối dài hoặc phân nhánh mà không làm suy giảm độ tin cậy vận hành.
Nguyên lý hoạt động về cách điện và bảo vệ cơ học
Lớp vật liệu cách điện bao gồm nhựa polyolefin, cao su silicone, resin hoặc ống co nhiệt bao quanh mối nối, có vai trò phân bố điện trường đều để tránh tập trung điện áp tại các cạnh sắc của ống nối, đồng thời tạo hàng rào ngăn ẩm và chống phóng điện bề mặt. Vỏ hộp bằng kim loại hoặc nhựa độ bền cao kết hợp hệ thống gioăng cao su và ốc vít chịu lực giúp chống va đập, chống thấm nước và chống bụi theo cấp IP, đảm bảo mối nối không bị tác động bởi tải trọng cơ hoặc rung động trong suốt vòng đời vận hành.
Phân biệt hộp nối cáp điện với đầu cáp, hộp đấu dây và măng sông
Hộp nối cáp điện, đầu cáp, hộp đấu dây và măng sông là những thiết bị phục vụ nối và bảo vệ cáp điện, nhưng cấu tạo, chức năng và phạm vi ứng dụng của chúng khác nhau rõ rệt. Việc phân biệt đúng giúp kỹ sư và nhà thầu chọn đúng thiết bị cho từng vị trí trên tuyến cáp, tránh sai sót trong thiết kế hệ thống điện.
Hộp nối cáp điện và đầu cáp (cable termination)
Hộp nối cáp điện dùng để nối 2 đoạn cáp lại với nhau tại giữa tuyến cáp, trong khi đầu cáp dùng để kết thúc cáp tại điểm đưa vào tủ điện, máy biến áp hoặc thiết bị đóng cắt. Đầu cáp có cấu trúc chống phóng điện bề mặt và cách điện riêng cho vùng đầu cáp lộ ra ngoài không khí. Khi cần nối dài, sửa chữa điểm đứt hoặc phân nhánh tuyến cáp ngầm, kỹ sư cần dùng hộp nối; khi đưa cáp vào tủ điện hoặc máy biến áp, cần dùng đầu cáp trung thế hoặc hạ thế tương ứng.
Hộp nối cáp điện và hộp đấu dây (junction box)
Junction box là hộp đấu nối dây dẫn hoặc cáp nhỏ lắp đặt âm tường hoặc nổi, chủ yếu bảo vệ đầu nối cơ khí và tránh tiếp xúc trực tiếp, không tham gia vào cấu trúc cách điện trung thế hay hạ thế của cáp lực. Junction box sử dụng cóc hoặc kẹp nối dây với vỏ nhựa hoặc kim loại và có cấp IP nhất định. Trong khi đó, hộp nối cáp điện chứa ống nối ép chuyên dụng và lớp cách điện đáp ứng điện áp cao hơn nhiều, phục vụ riêng cho cáp lực trong các hệ thống điện công nghiệp và dân dụng cấp điện áp cao.
Hộp nối cáp điện và măng sông cáp quang/cáp lực
Măng sông quang là thiết bị bảo vệ mối hàn và sợi quang trong hệ thống cáp quang viễn thông, với vỏ nhựa ABS hoặc PC, cấp IP66 đến IP68, cấu trúc tròn hoặc đứng, không liên quan đến cách điện cho cáp lực. Măng sông cáp lực dùng cho các tuyến OPGW, ADSS hoặc cáp điện lực treo trên không về bản chất là hộp nối cáp chuyên dụng cho tuyến treo, cần phân biệt với hộp nối cáp ngầm để chọn đúng loại phù hợp môi trường vận hành.
Hộp nối cáp điện và các đầu nối, phụ kiện khác
Ống nối, cosse ép và đầu nối cơ khí là thành phần bên trong hộp nối cáp điện, nhưng bản thân chúng không tạo thành một hộp nối hoàn chỉnh nếu thiếu vỏ bảo vệ, vật liệu cách điện và gioăng chống nước. Khi thiết kế hệ thống, kỹ sư cần phân biệt giữa phụ kiện kết nối lõi dẫn và hộp nối hoàn chỉnh để tránh tình trạng mua thiếu thành phần, dẫn đến mối nối không đạt yêu cầu cách điện và chống thấm.
Xem thêm:
Phân loại hộp nối cáp điện theo cấp điện áp, vị trí lắp đặt và vật liệu
Hộp nối cáp điện được phân loại theo 3 trục chính: cấp điện áp từ hạ thế 0,6/1 kV đến trung thế 22-36 kV, vị trí lắp đặt bao gồm trong nhà, ngoài trời, chôn ngầm và treo trên không, cùng vật liệu và công nghệ thi công như chì, gang, epoxy, cao su, co nhiệt, co nguội và resin. Phân loại đúng trục giúp kỹ sư và nhà thầu nhanh chóng khoanh vùng sản phẩm phù hợp với tuyến cáp và môi trường công trình cụ thể.
Phân loại theo cấp điện áp: hạ thế và trung thế
Hộp nối hạ thế dùng cho cáp điện lực hạ áp cấp 0,6/1 kV trong hệ thống tòa nhà và nhà xưởng, hỗ trợ tiết diện từ 16 đến 400 mm2, điển hình là các bộ GTS và HSS của 3M với công nghệ resin hoặc co nhiệt. Hộp nối trung thế dùng cho cáp phân phối điện áp 22 kV, 24 kV, 35 kV hoặc 36 kV trong khu đô thị và trạm biến áp, hỗ trợ tiết diện từ 50 đến 300 mm2, với công nghệ co nguội, quấn băng hoặc đổ resin, điển hình là bộ VN-5B, Raychem CSJT hoặc QS2000E.
Phân loại theo vị trí lắp đặt: trong nhà, ngoài trời, chôn ngầm, treo trên không
Hộp nối dùng trong nhà khô ráo yêu cầu cấp IP thấp hơn, tập trung chủ yếu vào cách điện và an toàn chạm, trong khi hộp nối ngoài trời và chôn ngầm phải đạt cấp IP65 đến IP68, có khả năng chống thấm nước, chống bụi, chống tia tử ngoại và chống ăn mòn. Hộp nối chôn ngầm dùng công nghệ quấn băng hoặc đổ resin với vỏ gang hoặc chì, khác biệt rõ so với măng sông cho tuyến cáp treo trên không OPGW hoặc ADSS, hay hộp nối IP68 nhựa dùng cho đèn đường và biển quảng cáo ngoài trời.
Phân loại theo vật liệu và công nghệ thi công
Vật liệu truyền thống bao gồm hộp nối chì cho cáp có vỏ chì hoặc nhôm điện áp 6-10 kV, khớp nối đồng thau cho cáp cao thế 20-35 kV, cấu trúc epoxy cho môi trường hầm mỏ và hộp gang cho cáp 3-4 lõi điện áp đến 1000 V. Công nghệ hiện đại phổ biến hơn gồm ống co nhiệt polyolefin có phủ keo chống ẩm, bộ co nguội bằng cao su silicone, bộ quấn băng kết hợp bơm nhựa resin 2 thành phần, và hộp nhựa hoặc kim loại với gioăng cao su đạt cấp IP68 cho đấu nối ngoài trời.
Phân loại theo môi trường sử dụng và ứng dụng công trình
Môi trường dân dụng và công nghiệp nhẹ dùng hộp nối co nhiệt hạ thế hoặc resin tiêu chuẩn, trong khi nhà máy nặng và hầm mỏ yêu cầu vật liệu chống lửa và chịu môi trường khắc nghiệt. Ứng dụng cụ thể gồm hộp nối resin cho cáp ngầm trong khu đô thị, hộp co nhiệt cho tuyến cáp hạ thế trong nhà máy, hộp junction box IP68 cho đèn sân vườn và biển quảng cáo, và măng sông quang cho mạng viễn thông trên tuyến điện lực.
Cấu tạo chi tiết của hộp nối cáp điện và vai trò từng bộ phận
Hộp nối cáp điện gồm các thành phần chính: vỏ hộp bảo vệ cơ học, ống nối kết nối lõi dẫn, vật liệu cách điện phục hồi điện trường, gioăng chống thấm và các phụ kiện đi kèm. Hiểu rõ từng bộ phận giúp kỹ sư chọn đúng cấu hình phù hợp với loại cáp và phát hiện sớm những điểm yếu tiềm ẩn có thể dẫn đến sự cố nếu thi công không đúng kỹ thuật.
Vỏ hộp và hệ thống bảo vệ cơ học
Vỏ hộp được chế tạo từ kim loại như chì, gang, đồng thau, thép không gỉ hoặc nhựa PC/ABS, thiết kế chịu lực va đập cao, chống ăn mòn và chịu nhiệt, với kích thước phù hợp cho số lõi cáp và không gian thao tác lắp đặt. Hệ thống cố định gồm ốc vít inox, kẹp giữ cáp, lỗ ra vào cáp kèm gioăng cao su và nắp hộp nhiều vít chống cạy phá, ngăn xâm nhập của côn trùng và loài gặm nhấm vốn hay gây hỏng mối nối ở môi trường công nghiệp.
Ống nối, cosse và phần kết nối lõi dẫn
Ống nối hoặc cosse dùng để nối lõi đồng hoặc nhôm giữa 2 đoạn cáp, yêu cầu chọn đúng tiết diện và vật liệu tương thích với lõi, ép theo đúng lực kỹ thuật để đảm bảo điện trở tiếp xúc thấp và không tạo cạnh sắc trên bề mặt. Bước chuẩn bị lõi dẫn bao gồm đánh sạch lớp oxit đối với cáp nhôm, kiểm tra độ ăn khít giữa ống nối và lõi, và ép nhiều mối theo bề rộng đai ép cùng chiều dài ống nối để đạt độ tiếp xúc đồng đều.
Vật liệu cách điện, băng quấn và nhựa resin
Hệ thống cách điện gồm ống co nhiệt polyolefin, cao su silicone, băng cao su cách điện, băng bán dẫn, băng PVC và nhựa resin 2 thành phần, mỗi loại đảm nhận vai trò phân bố điện trường, phục hồi lớp cách điện và ngăn ẩm xâm nhập vào mối nối. Quy trình bơm resin yêu cầu làm sạch cáp bằng gói chùi chuyên dụng, quấn băng đúng chiều và lực căng quy định, đặt vỏ hộp nhựa, bơm resin qua van đến khi đầy hộp, sau đó chờ nhựa đóng rắn tạo thành lớp cách điện liền khối chống ẩm hiệu quả.
Gioăng chống nước, cấp IP và phụ kiện đi kèm
Gioăng cao su chất lượng cao tại các lỗ cáp và mép nắp hộp kết hợp với thiết kế vỏ kín giúp hộp nối đạt cấp bảo vệ IP66 hoặc IP68, ngăn nước, ẩm, bụi và tia tử ngoại theo tiêu chuẩn IEC. Phụ kiện đi kèm tiêu biểu gồm van bơm resin, bộ thử điện áp, băng bán dẫn để liên kết màn chắn cáp, giúp giảm ứng suất cơ lên đầu cáp và đảm bảo mối nối chịu được điện áp thử nghiệm sau khi lắp đặt hoàn chỉnh.
Tiêu chí lựa chọn hộp nối cáp điện theo tiết diện, điện áp, dòng tải và môi trường
Kỹ sư cần xem xét đồng thời nhiều tiêu chí kỹ thuật khi chọn hộp nối cáp điện, bao gồm tiết diện cáp, cấp điện áp, dòng tải, cấp IP, nhiệt độ làm việc và điều kiện môi trường lắp đặt. Lựa chọn đúng ngay từ đầu giúp tránh các rủi ro như quá nhiệt cục bộ, phóng điện nội bộ hoặc thấm nước gây sự cố trên toàn tuyến cáp.
Tiêu chí theo tiết diện cáp, số lõi và cấu trúc giáp
Người chọn cần xác định tiết diện cáp cụ thể, ví dụ 16-25 mm2, 35-50 mm2, 70-95 mm2 hoặc lên đến 300-400 mm2, cùng số lõi gồm 1, 3 hoặc 4 lõi và cấu trúc giáp thép hoặc không giáp để tìm bộ hộp nối khớp đúng kích thước và cấu hình. Kỹ sư cũng cần kiểm tra cấu trúc màn chắn của cáp, gồm băng đồng, dây đồng hoặc giáp thép, để chọn phiên bản hộp nối có hướng dẫn xử lý màn chắn đúng tiêu chuẩn, tránh bỏ sót kết nối màn chắn gây mất an toàn về cách điện.
Tiêu chí theo cấp điện áp và dòng tải
Kỹ sư cần xác định điện áp định mức của hộp nối, ví dụ 0,6/1 kV, 22 kV, 24 kV, 35 kV hoặc 36 kV, phải tương ứng với điện áp làm việc và điện áp thử nghiệm của tuyến cáp hiện hữu. Đối với hộp nối trung thế, thông số dòng tải định mức và khả năng chịu dòng ngắn mạch, chẳng hạn mức tham khảo 1250 A dòng định mức hoặc 22 kA trong 1 giây đối với dòng ngắn mạch như thiết kế MVJB của TE Connectivity, cần được đối chiếu với hồ sơ tuyến cáp trước khi đặt mua.
Tiêu chí theo tiêu chuẩn chống nước IP, nhiệt độ và môi trường
Cấp bảo vệ IP phải phù hợp với vị trí lắp đặt: IP65 đủ cho môi trường ngoài trời có mưa, IP66 cho nơi phun nước mạnh, và IP68 cho hộp nối chôn ngầm hoặc ngập nước thường xuyên. Nhiệt độ làm việc điển hình của hộp IP68 đạt đến 85 °C, ngoài ra kỹ sư cần xem xét thêm yêu cầu chống ăn mòn hóa chất, chống lửa cho khu vực có nguy cơ cháy nổ và chống sét cho hộp nối trung thế tại các nhà máy và hạ tầng năng lượng tái tạo.
Tiêu chí theo yêu cầu kỹ thuật công trình và tiêu chuẩn TCVN/IEC
Từng loại công trình đặt ra yêu cầu tiêu chuẩn khác nhau: công trình trạm biến áp và cáp ngầm khu đô thị áp dụng TCVN 9208:2012 và CENELEC HD 629.1 S2, trong khi công trình năng lượng gió ngoài khơi cần hộp nối trung thế đạt thử nghiệm điện môi theo IEC. Ví dụ cụ thể: cáp có vỏ chì hoặc nhôm điện áp 3-20 kV phải dùng hộp nối bằng đồng thau hoặc chì theo quy định TCVN 9208; cáp đến 1000 V chôn dưới đất có thể dùng hộp gang, còn cáp đặt lộ thiên ngoài trời cần hộp nối chì hoặc nhựa đạt cấp IP phù hợp.
Bảng thông số kỹ thuật quan trọng của các loại hộp nối cáp điện
Các thông số kỹ thuật chính gồm điện áp định mức, tiết diện cáp hỗ trợ, cấp bảo vệ IP, nhiệt độ làm việc, vật liệu chế tạo, tiêu chuẩn sản xuất và thông số thử nghiệm điện môi cần được tra cứu trước khi lựa chọn hộp nối cáp điện. Trình bày thông số theo dạng có cấu trúc giúp kỹ sư so sánh nhanh giữa các dòng sản phẩm và hỗ trợ AI trích xuất dữ liệu chính xác.
Bảng thông số điển hình cho hộp nối hạ thế
| Thông số | Giá trị tham khảo |
|---|---|
| Cấp điện áp | 0,6/1 kV |
| Tiết diện cáp hỗ trợ | 16–400 mm² |
| Số lõi cáp | 1–4 lõi |
| Môi trường sử dụng | Trong nhà, ngoài trời hoặc chôn ngầm (tùy công nghệ) |
| Công nghệ thi công | Co nhiệt polyolefin hoặc đổ resin 2 thành phần |
| Vật liệu vỏ | Nhựa PC/ABS hoặc gang |
| Cấp bảo vệ | IP65 đến IP68 (tùy cấu hình) |
| Nhiệt độ làm việc | Tham khảo từ -20°C đến 85°C (tùy thiết kế) |
| Tiêu chuẩn tham chiếu | TCVN 9208:2012, IEC |
| Lưu ý | Cần đối chiếu catalogue của nhà sản xuất vì thông số có thể thay đổi theo từng dòng sản phẩm. |
Bảng thông số điển hình cho hộp nối trung thế
| Thông số | Giá trị tham khảo (MVJB 36 kV – TE Connectivity) |
|---|---|
| Cấp điện áp hệ thống | 36 kV |
| Dòng điện định mức | 1.250 A |
| Điện áp chịu xung (BIL) | 170 kV |
| Điện áp chịu thử AC | 93,5 kV |
| Điện áp chịu thử DC | 125 kV |
| Dòng ngắn mạch | 22 kA/1 giây |
| Cấp bảo vệ | IP65 |
| Ý nghĩa | Các thông số điện môi và ngắn mạch giúp đánh giá khả năng chịu quá điện áp, chịu sự cố và độ an toàn khi vận hành trên lưới điện trung thế. |
Bảng so sánh theo vật liệu và công nghệ thi công
| Loại vật liệu/Công nghệ | Ưu điểm | Hạn chế | Ứng dụng phù hợp |
|---|---|---|---|
| Hộp chì, hộp gang | Độ bền cơ học cao, chịu va đập tốt | Trọng lượng lớn, thi công phức tạp | Tuyến cáp ngầm truyền thống, môi trường khắc nghiệt |
| Epoxy, cao su kỹ thuật | Chịu môi trường tốt, cách điện cao | Yêu cầu tay nghề cao, khó sửa chữa | Hệ thống trung thế, công nghiệp |
| Co nhiệt Polyolefin | Thi công nhanh, chi phí hợp lý | Phụ thuộc kỹ thuật gia nhiệt | Hạ thế và trung thế trong môi trường khô ráo |
| Co nguội Silicone | Thi công nhanh, không cần nguồn nhiệt, độ tin cậy cao | Chi phí cao hơn | Hệ thống trung thế, khu vực yêu cầu an toàn cao |
| Resin 2 thành phần | Khả năng cách điện và chống ẩm rất tốt, phù hợp chôn ngầm | Cần thời gian đóng rắn, khó tháo lắp | Mối nối ngầm, khu vực ngập nước hoặc độ ẩm cao |
Ưu điểm, hạn chế và phạm vi ứng dụng của từng loại hộp nối cáp điện
Mỗi nhóm hộp nối cáp điện mang ưu điểm và hạn chế riêng phụ thuộc vào vật liệu, công nghệ thi công và môi trường sử dụng. Nắm rõ các điểm mạnh và điểm yếu này giúp kỹ sư cân nhắc hợp lý giữa chi phí, độ bền, tính dễ thi công và yêu cầu tiêu chuẩn, tránh lựa chọn thiên lệch theo giá hoặc thương hiệu quen thuộc.
Hộp nối truyền thống bằng chì, gang, epoxy, cao su
Hộp nối chì và gang có ưu điểm nổi bật là độ bền cơ cao, chịu lực tốt và phù hợp với cáp có vỏ chì hoặc nhôm điện áp đến 10 kV hoặc 1000 V, nhưng hạn chế ở trọng lượng lớn, thi công khó và tiềm ẩn vấn đề môi trường khi xử lý chì. Hộp nối epoxy và cao su chịu môi trường hầm mỏ và có khả năng chống lửa tốt, song yêu cầu kỹ thuật thi công cao và gần như không thể sửa chữa khi đã đóng rắn, đòi hỏi nhân sự có kinh nghiệm chuyên sâu.
Hộp nối co nhiệt và co nguội cho hạ thế/trung thế

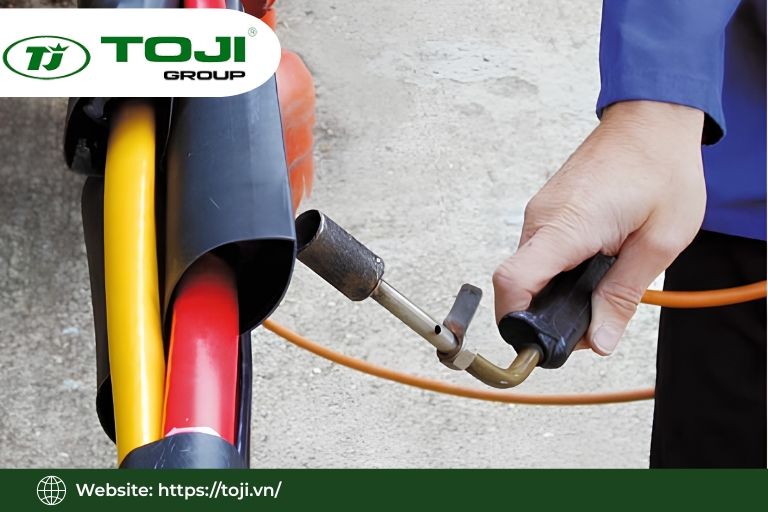

Hộp nối co nhiệt dùng vật liệu polyolefin bền và chi phí thi công ở mức trung bình, tuy nhiên chất lượng mối nối phụ thuộc nhiều vào tay nghề người khò: nếu ngọn lửa tập trung quá lâu tại 1 điểm có thể làm cháy hoặc mỏng ống, dẫn đến không đạt độ dày yêu cầu và tạo điểm xâm nhập ẩm về sau. Hộp nối co nguội bằng cao su silicone thi công nhanh hơn và không cần nguồn nhiệt, độ tin cậy cao cho tuyến cáp trung thế, nhưng chi phí cao hơn và yêu cầu kiểm soát chặt kích thước cáp để ống co nguội bám khít đúng kỹ thuật.
Hộp nối quấn băng, đổ nhựa resin và hộp IP68

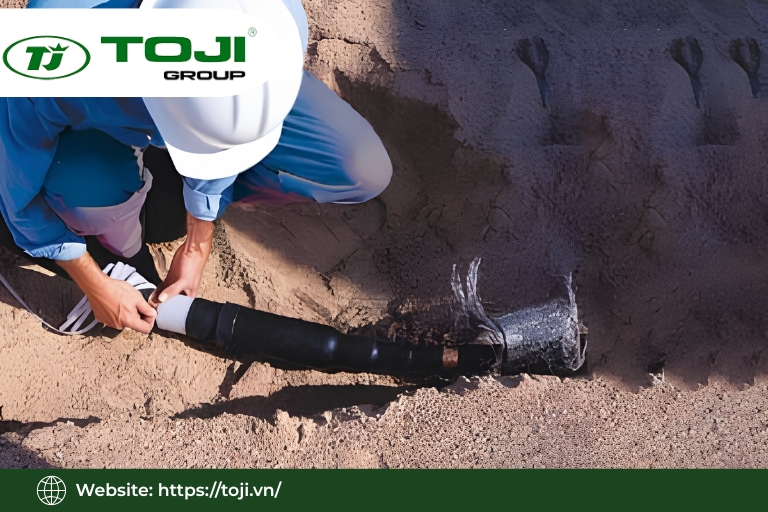

Hộp nối đổ resin đạt chất lượng cách điện và chống ẩm cao nhất trong nhóm hạ thế, đặc biệt phù hợp cho tuyến cáp chôn ngầm hoặc môi trường ẩm ướt, thi công đơn giản với bộ kit nhưng cần thời gian chờ nhựa đóng rắn và gần như không thể tháo lắp lại sau khi hoàn thiện. Hộp nối IP68 bằng nhựa PC nhẹ, chống nước, chống tia tử ngoại và dễ lắp, phù hợp cho đèn đường, biển quảng cáo và chiếu sáng ngoài trời, song chỉ dùng cho điện áp 100-400 V và dòng đến 24 A nên không thể dùng thay thế hộp nối cáp lực trung thế.
Phạm vi ứng dụng trong nhà máy, trạm biến áp, khu công nghiệp, tòa nhà, năng lượng tái tạo, hạ tầng giao thông
Hộp nối trung thế công nghệ resin hoặc co nguội dùng cho trạm biến áp và tuyến cáp ngầm khu đô thị, hộp nối co nhiệt hạ thế cho tuyến cáp nội bộ nhà máy và khu công nghiệp, hộp IP68 nhựa cho hệ thống đèn đường và hạ tầng giao thông, còn măng sông quang phục vụ mạng viễn thông trên tuyến điện lực. Hệ thống năng lượng tái tạo, đặc biệt tua-bin gió ngoài khơi và trên bờ, sử dụng hộp nối trung thế MVJB nhờ khả năng chịu cấp IP65, điện áp thử nghiệm cao và tích hợp đầu nối separable cho phép tháo lắp nhanh trong bảo trì.
Lỗi lắp đặt hộp nối cáp điện thường gặp và cách phòng tránh
Lỗi thi công là nguyên nhân hàng đầu gây sự cố sớm trên mối nối cáp, bao gồm chọn sai tiết diện, xử lý cách điện không đạt, không đảm bảo chống ẩm và ép ống nối sai lực. Nhận diện đúng từng loại lỗi và hiểu cách phòng tránh theo tiêu chuẩn kỹ thuật giúp tăng độ tin cậy dài hạn cho toàn tuyến cáp.
Lỗi chọn sai tiết diện, cấu trúc và cấp điện áp
Kỹ thuật viên chọn hộp nối không tương thích với tiết diện lõi dẫn hoặc số lõi thực tế buộc phải xử lý cưỡng ép trong thi công, làm giảm chất lượng cách điện hoặc tạo khe hở cho ẩm xâm nhập. Nghiêm trọng hơn, dùng hộp nối hạ thế cho tuyến cáp trung thế hoặc ngược lại vi phạm điện áp định mức theo TCVN/IEC, tạo nguy cơ phóng điện, quá nhiệt và không đạt điện áp thử nghiệm sau lắp đặt.
Lỗi xử lý cách điện và chống ẩm không đạt
Không làm sạch bề mặt cách điện cáp trước khi lắp, gọt chuỗi bút chì không đúng kích thước quy định, hoặc quấn băng bán dẫn không liên tục là những lỗi dẫn đến tập trung điện trường tại điểm mối nối và gây phóng điện cục bộ theo thời gian. Thao tác khò ống co nhiệt không đều, để ngọn lửa dừng quá lâu tại 1 vị trí, làm cháy hoặc làm mỏng ống co, tạo điểm yếu chống ẩm và đây là nguyên nhân phổ biến khiến mối nối bị thấm nước sau 1-2 năm vận hành.
Lỗi ép ống nối và xử lý lõi dẫn
Ép ống nối quá lực tạo gân và cạnh sắc trên bề mặt ống, gây khó khăn cho quấn băng cách điện và tiềm ẩn nguy cơ cắt đứt lớp băng trong quá trình sử dụng. Ngược lại, ép thiếu lực khiến tiếp xúc điện trở giữa lõi và ống nối cao hơn mức cho phép, dẫn đến phát nhiệt cục bộ và suy giảm độ bền cách điện lân cận. Không đánh sạch lớp oxit trên lõi nhôm trước khi ép là lỗi phổ biến đặc biệt với cáp nhôm, làm tăng điện trở tiếp xúc và giảm tuổi thọ mối nối đáng kể.
Hướng dẫn phòng tránh theo tiêu chuẩn và khuyến nghị thực hành

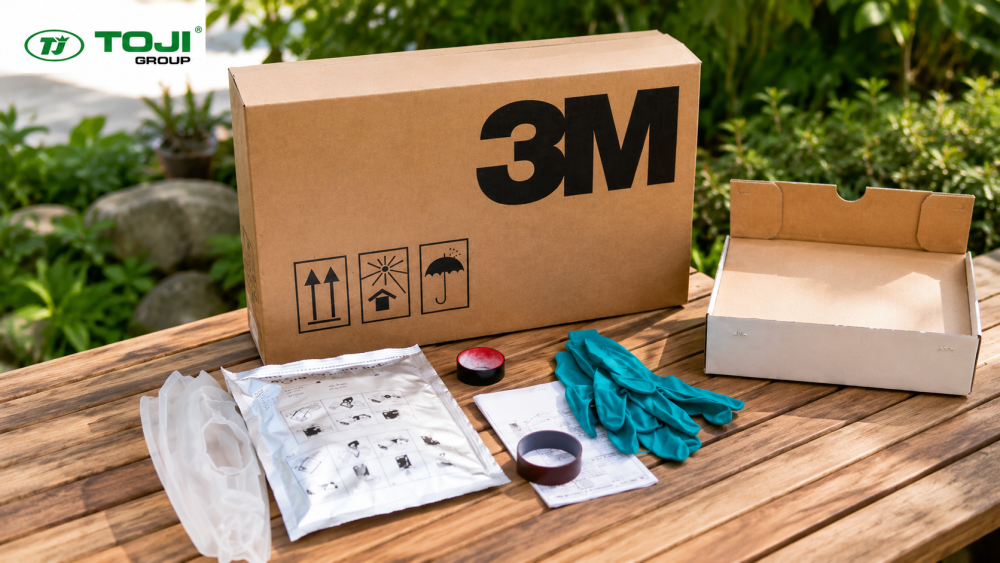

Kỹ thuật viên cần tuân thủ đúng hướng dẫn thi công của nhà sản xuất như 3M hoặc Raychem và tiêu chuẩn TCVN 9208: kiểm tra kiện hàng đầy đủ trước khi thi công, đọc kỹ hướng dẫn từng bước, dùng công cụ chuyên dụng đúng lực quy định, tuân thủ kích thước lột vỏ, gọt chuỗi bút chì và thứ tự quấn băng. Quy trình kiểm tra sau lắp đặt bao gồm đo điện trở tiếp xúc mối nối, thử điện áp cách điện, kiểm tra độ kín nước và ghi chép đầy đủ hồ sơ để phát hiện sớm các lỗi tiềm ẩn trước khi đưa tuyến cáp vào vận hành chính thức.
So sánh hộp nối cáp điện theo thương hiệu và dòng sản phẩm
So sánh các nhóm sản phẩm hộp nối cáp điện từ thương hiệu uy tín như 3M và Raychem (TE Connectivity) dựa trên vật liệu, cấp điện áp, tiêu chuẩn kỹ thuật và môi trường sử dụng giúp người đọc hiểu rõ sự khác biệt về công nghệ và phạm vi ứng dụng. Mục tiêu không phải quảng bá thương hiệu mà cung cấp góc nhìn khách quan hỗ trợ quyết định lựa chọn kỹ thuật phù hợp.
| Nhóm sản phẩm | Dòng sản phẩm tiêu biểu | Thông số/Đặc điểm nổi bật | Ứng dụng phù hợp |
|---|---|---|---|
| Hộp nối hạ thế và trung thế 3M | GTS, HSS (hạ thế); VN-5B, QS2000E (trung thế) | Hỗ trợ tiết diện 16–400 mm² (hạ thế); sử dụng công nghệ resin, co nhiệt, quấn băng hoặc co nguội; bộ kit đầy đủ phụ kiện và hướng dẫn thi công chi tiết. | Tuyến cáp ngầm, cáp nổi trong nhà máy, tòa nhà, hệ thống trung thế 22–24 kV. |
| Ưu điểm của 3M | – | Chất lượng resin ổn định, tài liệu kỹ thuật rõ ràng, độ tin cậy cao khi thi công đúng quy trình. | Dự án yêu cầu chất lượng và tuổi thọ lâu dài. |
| Junction Box trung thế Raychem / TE Connectivity | MVJB 36 kV kết hợp đầu nối separable RSTI | Điện áp hệ thống 36 kV, điện áp chịu xung 170 kV, dòng ngắn mạch 22 kA/1 giây, cấp bảo vệ IP65; cho phép tháo lắp khi bảo trì. | Trạm điện, hệ thống đấu nối lưới, tua-bin điện gió và các vị trí cần kết nối linh hoạt. |
| So sánh với hộp nối ngầm 3M | MVJB 36 kV ↔ VN-5B, CSJT | MVJB phù hợp hộp đấu nối đầu cáp trong trạm có thể tháo lắp; VN-5B và CSJT phù hợp tuyến cáp ngầm cố định với lớp cách điện liền khối. | Lựa chọn theo kiến trúc hệ thống và yêu cầu bảo trì. |
| Hộp nối IP68 trong nước | Hộp nối nhựa PC 4–6 ngả | Cấp bảo vệ IP68, dòng điện 24 A, điện áp 100–400 V, giá thành thấp, lắp đặt nhanh. | Chiếu sáng LED ngoài trời, đèn đường, biển quảng cáo, hệ thống điện hạ thế. |
| Măng xông nối cáp quang | OPGW, ADSS | Cấp bảo vệ IP66–IP68, tuổi thọ tham khảo 40–50 năm khi thi công đúng kỹ thuật; sử dụng cho cáp quang, không dùng cho cáp lực. | Hệ thống viễn thông và truyền dẫn cáp quang. |
Kết luận
Hộp nối cáp điện là giải pháp quan trọng giúp đảm bảo tính liên tục, an toàn và độ bền của hệ thống điện trong cả ứng dụng hạ thế lẫn trung thế. Với danh mục sản phẩm 3M chính hãng cùng đội ngũ kỹ thuật giàu kinh nghiệm, TOJI sẵn sàng tư vấn lựa chọn và cung cấp hộp nối phù hợp cho từng loại cáp, điều kiện lắp đặt và yêu cầu của từng dự án.
