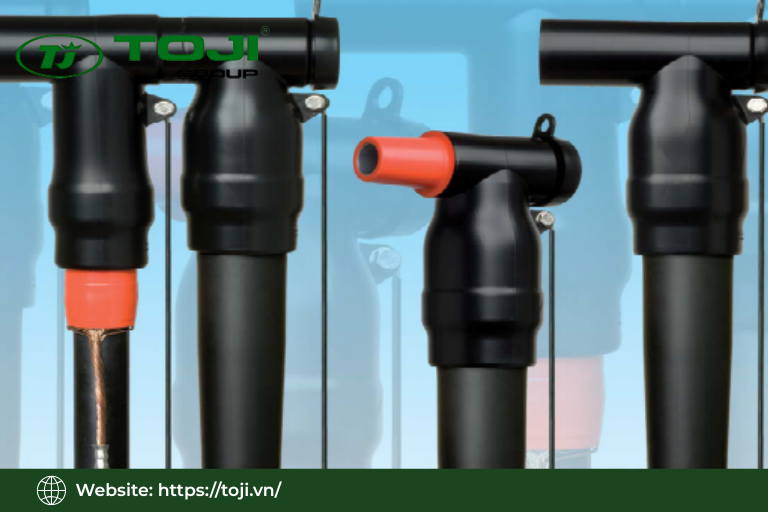

Đầu cáp T-Plug 3M 35kV là separable connector trung thế quan trọng trong hệ thống cáp ngầm, tủ RMU và trạm biến áp 35kV. TOJI tổng hợp hướng dẫn kỹ thuật giúp kỹ sư điện, nhà thầu M&E và bộ phận mua hàng hiểu rõ cấu tạo, thông số, cách chọn đúng model và so sánh với các giải pháp đầu cáp khác để tối ưu quyết định cho dự án.
Vai trò của đầu cáp T-Plug 3M 35kV trong hệ thống trung thế
Đầu cáp T-Plug 3M 35kV thuộc nhóm separable connectors, tức là đầu nối cáp ngầm trung thế có thể tháo lắp được mà vẫn đảm bảo cách điện và kín nước khi vận hành. Sản phẩm này đóng vai trò kết nối trực tiếp giữa cáp ngầm 35kV với các thiết bị trung thế như tủ RMU, tủ trung thế và máy biến áp trong các dự án công nghiệp, khu công nghiệp, năng lượng tái tạo và lưới phân phối.
Khái niệm đầu cáp T-Plug 3M 35kV và nhóm separable connector
Đầu cáp T-Plug 3M 35kV là đầu nối cáp ngầm trung thế dạng cắm có thể tháo lắp, dùng để đấu nối cáp có màn chắn kim loại với thiết bị trung thế như tủ RMU hoặc máy biến áp. Điểm khác biệt cốt lõi so với đầu cáp co nguội hay co nhiệt truyền thống là T-Plug cho phép kết nối trực tiếp vào sứ plug-in của tủ RMU mà không cần hộp đấu nối trung gian. Khi cần bảo trì hoặc mở rộng lưới, kỹ sư có thể rút T-Plug ra và cắm lại mà không phải tháo toàn bộ đầu cáp, giúp tiết kiệm thời gian và giảm rủi ro cho nhân sự.
Xem thêm:
Bối cảnh sử dụng trong tủ RMU, tủ trung thế, máy biến áp
Trong cấu trúc trạm biến áp hợp bộ, cáp 35kV từ lưới phân phối được đưa vào các ngăn chức năng của tủ RMU như ngăn cầu dao phụ tải, ngăn máy cắt, ngăn dao chì thông qua đầu cáp T-Plug 3M 35kV. Từ ngăn máy biến áp trong RMU, cáp tiếp tục được đưa sang máy biến áp qua đầu nối T-Plug hoặc Elbow, tạo thành sơ đồ nối linh hoạt, an toàn và tiết kiệm diện tích mặt bằng. Đây là thiết kế phổ biến trong các trạm hợp bộ 35kV phục vụ khu công nghiệp, nhà máy và dự án năng lượng tái tạo tại Việt Nam.
Lợi ích B2B khi sử dụng đầu cáp T-Plug 3M 35kV
Từ góc nhìn kỹ thuật, T-Plug 3M 35kV cung cấp khả năng cô lập một nhánh cáp để thử nghiệm điện trở cách điện mà không cần tháo toàn bộ hệ thống, giúp đội vận hành bảo trì từng phần lưới mà không ảnh hưởng toàn hệ thống. Từ góc nhìn mua hàng, sử dụng đồng bộ đầu cáp T-Plug 3M 35kV giúp chuẩn hóa sản phẩm theo hệ 3M, dễ tra cứu catalogue kỹ thuật, dễ đồng bộ phụ kiện với tủ RMU và máy biến áp, từ đó giảm rủi ro chọn nhầm thiết bị và giảm phát sinh chi phí trong quá trình thi công.

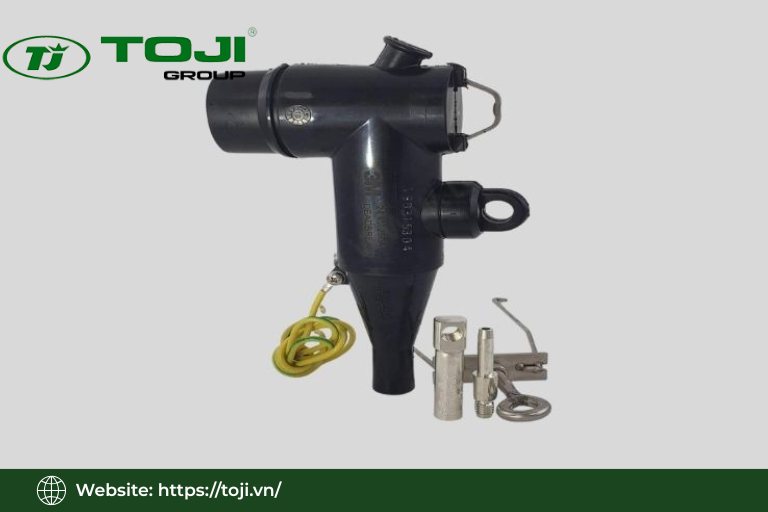

Cấu tạo và vật liệu của đầu cáp T-Plug 3M 35kV
Đầu cáp T-Plug 3M 35kV được cấu thành từ nhiều lớp vật liệu phối hợp chặt chẽ, bao gồm thân cao su EPDM, lớp bán dẫn trong và ngoài, lớp cách điện chính, màn chắn kim loại, đầu tiếp xúc và các chi tiết phụ chống ẩm. Mỗi lớp vật liệu đảm nhận một chức năng riêng biệt trong việc duy trì cách điện, phân bố điện trường đều, chống phóng điện cục bộ và bảo vệ kết nối trước tác động môi trường công nghiệp khắc nghiệt.
Thân cao su EPDM và đặc tính cách điện
EPDM là loại cao su tổng hợp có độ bền điện cao, chịu nhiệt tốt, kháng lão hóa và chịu tia cực tím vượt trội, phù hợp làm vật liệu cách điện chính cho separable connectors của 3M ở cấp điện áp 35kV.
Thân T-Plug được đúc chính xác từ EPDM để đảm bảo độ đồng nhất của lớp cách điện, loại bỏ khuyết tật hình thành bọt khí hoặc vùng yếu có thể dẫn đến phóng điện cục bộ trong quá trình vận hành. Nhờ đó, thân EPDM của T-Plug 3M 35kV đạt được khả năng chịu điện áp thử AC và chịu xung sét (BIL) theo tiêu chuẩn quốc tế áp dụng cho thiết bị trung thế 36kV.
Lớp bán dẫn, lớp cách điện và màn chắn kim loại
Cấu trúc lớp bán dẫn bên trong bao quanh lõi dẫn và lớp bán dẫn bên ngoài tiếp giáp với màn chắn giúp tạo đường phân bố điện trường đều, triệt tiêu sự tập trung điện trường tại điểm tiếp xúc giữa lõi và cách điện. Đây là yếu tố kỹ thuật then chốt để đầu cáp T-Plug 3M 35kV vận hành ổn định trong dài hạn mà không xảy ra phóng điện cục bộ. Lớp màn chắn kim loại, thường là băng đồng hoặc màn chắn dây, được thiết kế tương thích với cáp có màn chắn kim loại cả loại có giáp và không giáp, đảm bảo tính liên tục màn chắn từ cáp đến thiết bị.
Đầu tiếp xúc, thân connector và chi tiết chống ẩm, chống UV
Đầu tiếp xúc bằng đồng hoặc hợp kim đồng được thiết kế để kẹp chặt lõi dẫn của cáp thông qua cơ cấu shearbolt hoặc đầu cos ép, đảm bảo dòng điện truyền từ cáp sang sứ plug-in của tủ RMU liên tục và ổn định. Các chi tiết phụ trợ gồm vòng làm kín silicon, mỡ cách điện chuyên dụng và bề mặt EPDM kết cấu kín giúp đầu cáp T-Plug 3M 35kV chống thấm ẩm, chống tia cực tím và kháng môi trường công nghiệp. Kết cấu này thường cho phép đạt cấp bảo vệ cao, tương đương IP68, phù hợp lắp đặt trong hầm cáp, hố đặt cáp và trạm biến áp ngoài trời.
Nguyên lý kết nối separable connector và vai trò trong mạng cáp ngầm
Hiểu đúng nguyên lý hoạt động của separable connector kiểu T-Plug là điều kiện bắt buộc để kỹ sư thiết kế và đơn vị thi công thực hiện đấu nối, cô lập và bảo trì lưới trung thế 35kV một cách an toàn. Nguyên lý này quyết định trực tiếp đến thứ tự thao tác đóng/cắt đầu cáp, lựa chọn giữa deadbreak và loadbreak, và toàn bộ quy trình vận hành lưới trong các dự án B2B.
Khái niệm separable connector, deadbreak và loadbreak
Separable connector là đầu nối có thể tháo rời khỏi thiết bị mà vẫn đảm bảo cách điện và kín nước ở cả 2 phía sau khi tách ra. Trong nhóm này, deadbreak connector chỉ cho phép thao tác khi mạch điện không mang tải, nghĩa là kỹ sư phải cắt điện hoàn toàn trước khi rút hoặc cắm T-Plug.
Loadbreak connector cho phép thao tác khi mạch đang mang tải ở một mức nhất định theo thông số thiết kế. Kỹ sư cần xác định rõ loại bushing trên tủ RMU là deadbreak hay loadbreak để lựa chọn đúng chủng loại T-Plug 3M 35kV, tránh thao tác sai gây nguy hiểm cho nhân sự và thiết bị.
Cách đầu cáp T-Plug 3M 35kV kết nối với tủ RMU và máy biến áp
Quá trình đấu nối bao gồm các bước tuần tự: chuẩn bị cáp, lắp đầu tiếp xúc, lắp thân T-Plug lên cáp, kiểm tra kết nối màn chắn, sau đó cắm T-Plug vào sứ plug-in trên tủ RMU ABB SafeRing, Schneider RM6, Siemens 8DJH hoặc máy biến áp theo đúng hướng dẫn của nhà sản xuất 3M. Cấu hình lắp đặt phổ biến gồm T-Plug đơn cho mỗi pha, hoặc T-Plug kết hợp với Elbow để tạo nhánh nối theo hình chữ T, tùy theo sơ đồ lưới và yêu cầu thiết kế của từng dự án.
Vai trò trong vận hành, cô lập, bảo trì lưới trung thế
Separable connector cho phép kỹ sư cô lập một nhánh cáp để đo điện trở cách điện hoặc thực hiện thử nghiệm cao áp mà không cần tháo toàn bộ cáp khỏi tủ. Trong môi trường B2B với lưới 35kV phục vụ khu công nghiệp hoặc trang trại điện mặt trời, khả năng này giúp đội vận hành bảo trì từng phân đoạn độc lập, giảm thời gian ngừng cung cấp điện. Kỹ sư vận hành cần tuân thủ quy trình khóa liên động cơ học và điện trong tủ RMU khi thao tác với T-Plug 35kV để đảm bảo tuyệt đối an toàn cho nhân sự.
Thông số kỹ thuật và tiêu chuẩn của đầu cáp T-Plug 3M 35kV
Kỹ sư và bộ phận mua hàng cần nắm rõ các thông số kỹ thuật cốt lõi trước khi đặt hàng đầu cáp T-Plug 3M 35kV. Các thông số này bao gồm điện áp định mức, dòng điện định mức, tiết diện cáp tương thích, khả năng chịu xung sét (BIL), điện áp chịu thử AC, cấp bảo vệ và tiêu chuẩn áp dụng, tất cả đều ảnh hưởng trực tiếp đến tính phù hợp của sản phẩm với cáp và thiết bị trong dự án.
Điện áp định mức, BIL, điện áp chịu thử AC
Điện áp định mức Um của đầu cáp T-Plug dòng 35kV thường là 36kV hoặc 40,5kV tùy theo tiêu chuẩn IEC áp dụng, tương ứng với lưới trung thế vận hành ở điện áp danh định 35kV. Chỉ số BIL (Basic Insulation Level) phản ánh khả năng chịu xung sét của đầu cáp, là thông số bắt buộc phải kiểm tra khi thiết kế hệ thống bảo vệ chống sét cho trạm biến áp và lưới phân phối 35kV. Kỹ sư cần đối chiếu BIL và điện áp chịu thử AC của T-Plug 3M 35kV với yêu cầu trong hồ sơ thiết kế để đảm bảo sản phẩm đáp ứng tiêu chuẩn an toàn quốc tế.
Dòng điện định mức và tiết diện cáp tương thích
Dòng điện định mức phổ biến trong dòng T-Plug 35/36kV của 3M là 630A, phù hợp với công suất trạm biến áp trung thế quy mô vừa và lớn trong các khu công nghiệp và dự án năng lượng. Tiết diện cáp tương thích thường dao động từ 50mm² đến 240mm², bao gồm các tiết diện thông dụng như 50, 70, 95, 120, 150, 185 và 240mm², tùy theo mã sản phẩm cụ thể trong catalogue 3M. Bộ phận mua hàng cần xác định rõ tiết diện cáp ngầm thực tế của dự án trước khi tra mã model T-Plug để đặt đúng sản phẩm.
Tiêu chuẩn IEC/IEEE và cấp bảo vệ, nhiệt độ làm việc
Các tiêu chuẩn tham chiếu áp dụng cho separable connectors trung thế bao gồm IEC 60502-4, IEEE 386 và UL, đây là cơ sở để đánh giá tính phù hợp của T-Plug 3M 35kV với yêu cầu an toàn và độ tin cậy của lưới điện Việt Nam.
- Cấp bảo vệ chống nước và bụi thường đạt IP68, cho phép lắp đặt trong môi trường ẩm ướt, ngập nước tạm thời như hầm cáp hay hố đặt cáp dưới lòng đất.
- Nhiệt độ làm việc của đầu cáp cần phù hợp với nhiệt độ vận hành thực tế của cáp và môi trường xung quanh, kỹ sư nên kiểm tra thông số này trong datasheet chính hãng khi thiết kế hệ thống.
Hướng dẫn lựa chọn đúng model đầu cáp T-Plug 3M 35kV
Lựa chọn đúng model T-Plug 3M 35kV đòi hỏi kỹ sư và bộ phận mua hàng phải xác định rõ ít nhất 4 yếu tố: cấp điện áp lưới, tiết diện và chủng loại cáp, cấu hình lõi cáp, và loại thiết bị đấu nối. Nhầm lẫn giữa T-Plug 24kV và T-Plug 35kV, hoặc chọn sai dải tiết diện hay loại bushing, đều dẫn đến rủi ro vận hành nghiêm trọng và phát sinh chi phí thay thế trong quá trình thi công.
Phân biệt các cấp điện áp và dòng sản phẩm T-Plug 3M
T-Plug 24kV và T-Plug 35/36kV của 3M có mã hàng, ký hiệu điện áp và thông số BIL khác nhau rõ ràng trong catalogue, nhưng hình dáng bên ngoài đôi khi tương đồng khiến người đặt hàng dễ nhầm lẫn. Rủi ro khi sử dụng đầu cáp cấp điện áp 24kV cho lưới 35kV là vật liệu cách điện EPDM bị quá áp nội bộ, dẫn đến suy giảm cách điện nhanh và có thể gây sự cố phóng điện trong vận hành. Bộ phận mua hàng cần yêu cầu nhà cung cấp xác nhận mã hàng cụ thể theo catalogue 3M và ghi rõ điện áp định mức trong đơn đặt hàng để tránh nhầm lẫn.
Lựa chọn theo tiết diện cáp, loại cáp và cấu hình lõi
Kỹ sư cần xác định tiết diện cáp từ hồ sơ thiết kế hoặc catalogue của cáp ngầm 35kV trước khi lựa chọn đầu cáp T-Plug. Sau đó, đối chiếu với bảng mã sản phẩm của T-Plug 3M 35kV để chọn đúng model tương ứng với dải tiết diện, phổ biến từ 50 đến 240 mm².
Bên cạnh tiết diện, cần xác định chính xác cấu trúc cáp là 1 lõi (1C) hay 3 lõi (3C), vì mỗi loại sẽ sử dụng bộ T-Plug có cấu hình khác nhau. Trong catalogue, các model thường được ký hiệu theo dạng 1Cx hoặc 3×1Cx, giúp kỹ sư nhận biết nhanh sản phẩm phù hợp.
Ngoài ra, vật liệu lõi dẫn (đồng hoặc nhôm), cũng như cáp có giáp hay không có giáp, sẽ ảnh hưởng đến việc lựa chọn đầu tiếp xúc và các phụ kiện đi kèm. Để đảm bảo tương thích với hệ thống và tránh chọn sai model, kỹ sư nên tham khảo catalogue kỹ thuật hoặc liên hệ TOJI để được tư vấn trước khi đặt hàng.
Lựa chọn theo loại thiết bị đấu nối (RMU, máy biến áp)
Mỗi hãng RMU như ABB SafeRing/SafePlus, Schneider RM6 hay Siemens 8DJH sử dụng loại sứ bushing plug-in với tiêu chuẩn cơ khí khác nhau, do đó T-Plug phải tương thích với bushing của thiết bị cụ thể. Kỹ sư cần kiểm tra catalogue của tủ RMU hoặc máy biến áp để xác định kiểu bushing deadbreak và tiêu chuẩn kích thước, sau đó đối chiếu với catalogue T-Plug 3M 35kV để chọn đúng loại. TOJI khuyến nghị kỹ sư và bộ phận mua hàng cung cấp thông tin thiết bị đầu nối khi tư vấn để đội ngũ kỹ thuật xác nhận tương thích, giảm rủi ro chọn sai model và lỗi lắp ráp tại công trình.
So sánh đầu cáp T-Plug 3M 35kV với giải pháp và thương hiệu khác
Khách hàng B2B thường so sánh đầu cáp T-Plug 3M 35kV với T-Plug ABB 36kV, với đầu cáp co nguội, co nhiệt và với đầu nối Elbow 35kV trước khi ra quyết định. Mỗi giải pháp có ưu và nhược điểm riêng về tính linh hoạt đấu nối, yêu cầu kỹ thuật lắp đặt, chi phí và phạm vi ứng dụng.
So sánh T-Plug 3M 35kV với T-Plug ABB 36kV
T-Plug 3M 35kV và T-Plug ABB 36kV đều là đầu nối separable connector kiểu deadbreak, được thiết kế cho hệ thống trung thế và tham chiếu các tiêu chuẩn quốc tế như IEC 60502-4, IEEE 386 và UL. Cả hai đều đạt cấp bảo vệ IP68, đáp ứng yêu cầu vận hành trong môi trường ngoài trời hoặc điều kiện có độ ẩm cao.
Sự khác biệt chủ yếu nằm ở hệ sinh thái phụ kiện, dải tiết diện cáp hỗ trợ, mức độ phổ biến trên thị trường Việt Nam và khả năng hỗ trợ kỹ thuật từ nhà sản xuất hoặc nhà phân phối. Khi lựa chọn, doanh nghiệp nên ưu tiên sản phẩm tương thích với toàn bộ hệ thống thiết bị đang sử dụng để đảm bảo đồng bộ và thuận lợi cho quá trình vận hành, bảo trì.
Bên cạnh đó, việc lựa chọn nhà cung cấp có kinh nghiệm tư vấn kỹ thuật như TOJI cũng giúp giảm rủi ro sai model, đảm bảo khả năng lắp đặt và tương thích với tủ RMU, GIS hoặc máy biến áp của từng dự án.
So sánh T-Plug 3M 35kV với đầu cáp co nguội và co nhiệt
Đầu cáp co nguội và đầu cáp co nhiệt là giải pháp kết thúc cáp dạng cố định, thường được sử dụng tại đầu tuyến cáp hoặc điểm đấu nối vào thanh cái, thiết bị điện. Các loại đầu cáp này không có khả năng tháo lắp nhiều lần như T-Plug.
Trong khi đó, T-Plug được thiết kế để đấu nối trực tiếp vào bushing plug-in của tủ RMU hoặc máy biến áp, cho phép tháo lắp, cô lập và thay thế khi cần bảo trì mà không phải cắt bỏ đầu cáp. Vì vậy, đầu cáp co nguội hoặc co nhiệt không thể thay thế T-Plug trong các ứng dụng yêu cầu giao diện separable connector.
Về thi công, T-Plug yêu cầu kỹ thuật lắp đặt và kiểm soát mô-men siết, khoảng cách lắp ghép chính xác hơn, trong khi đầu cáp co nguội và co nhiệt có quy trình đơn giản hơn và phù hợp với các vị trí đấu nối cố định.
So sánh T-Plug 3M 35kV với đầu nối Elbow 35kV
Đầu nối Elbow 35kV của 3M cũng được chế tạo từ vật liệu EPDM nhiều lớp và thuộc hệ thống separable connectors, nhưng có thiết kế dạng khuỷu (Elbow) để đấu nối với bushing của máy biến áp hoặc máy cắt theo phương vuông góc.
Trong khi đó, T-Plug có thiết kế dạng chữ T, thường được sử dụng tại các ngăn cáp vào/ra của tủ RMU hoặc GIS. Hai sản phẩm được phát triển cho các vị trí đấu nối khác nhau nên không thể thay thế trực tiếp cho nhau.
Trên thực tế, một trạm hợp bộ 35kV thường sử dụng đồng thời cả T-Plug và Elbow ở các vị trí khác nhau trong cùng hệ thống. Vì vậy, khi lập danh mục vật tư, kỹ sư và bộ phận mua hàng cần xác định đúng từng điểm đấu nối để lựa chọn đầy đủ chủng loại phụ kiện phù hợp.
Quy trình lắp đặt, yêu cầu kỹ thuật và các lưu ý an toàn
Lắp đặt đầu cáp T-Plug 3M 35kV đúng kỹ thuật là điều kiện tiên quyết để đảm bảo độ tin cậy vận hành dài hạn của hệ thống cáp ngầm trung thế. Kỹ sư thi công phải tuân thủ nghiêm ngặt hướng dẫn lắp đặt của 3M và tiêu chuẩn ngành điện, sử dụng đúng dụng cụ và vật liệu chuyên dụng, đồng thời thực hiện đầy đủ thử nghiệm sau lắp đặt trước khi đưa hệ thống vào vận hành.
Chuẩn bị cáp và lắp đầu tiếp xúc
Quy trình lắp đặt bắt đầu bằng việc cắt cáp vuông góc, tuốt lớp vỏ ngoài và xử lý màn chắn kim loại theo đúng kích thước quy định trong tài liệu kỹ thuật của 3M. Sau đó, bề mặt lớp cách điện phải được vệ sinh sạch bằng khăn chuyên dụng để loại bỏ bụi bẩn, dầu mỡ và các tạp chất có thể ảnh hưởng đến khả năng cách điện.
Trong quá trình chuẩn bị cáp, kỹ sư cần kiểm soát chính xác chiều dài bóc tách của từng lớp. Đặc biệt, không được làm xước hoặc tổn thương lớp cách điện XLPE vì đây là vị trí dễ phát sinh phóng điện cục bộ khi hệ thống vận hành.
Tiếp theo, đầu tiếp xúc dạng shearbolt hoặc đầu cos ép được lắp vào lõi dẫn và siết đúng mô-men theo hướng dẫn của nhà sản xuất để đảm bảo tiếp xúc điện ổn định, không bị lỏng trong suốt thời gian vận hành.
Lắp thân T-Plug và xử lý màn chắn
Sau khi hoàn tất phần đầu tiếp xúc, kỹ thuật viên bôi đều mỡ cách điện chuyên dụng lên bề mặt lớp cách điện của cáp cũng như bên trong thân T-Plug EPDM. Việc bôi mỡ đúng kỹ thuật giúp quá trình lắp đặt diễn ra thuận lợi và hạn chế hình thành bọt khí tại bề mặt tiếp xúc.
Thân T-Plug được đưa vào đúng vị trí theo các dấu chuẩn của nhà sản xuất. Lớp bán dẫn phải được căn chỉnh chính xác với màn chắn của cáp để đảm bảo điện trường được phân bố đồng đều, tránh tập trung điện trường tại vùng chuyển tiếp.
Sau đó, màn chắn kim loại của cáp cần được phục hồi và đấu nối liên tục với hệ thống tiếp địa theo đúng tiêu chuẩn. Đây là bước rất quan trọng vì màn chắn bị đứt hoặc tiếp đất không đúng kỹ thuật là một trong những nguyên nhân phổ biến gây phóng điện cục bộ ở các đầu nối separable connector trung thế.
Cắm vào thiết bị, kiểm tra và nghiệm thu
Sau khi hoàn thiện đầu nối, T-Plug được cắm vào bushing của tủ RMU hoặc máy biến áp trong điều kiện deadbreak, tức thiết bị không mang tải. Trong suốt quá trình thao tác, đội thi công phải tuân thủ đầy đủ quy trình khóa liên động, sử dụng trang bị bảo hộ cá nhân và đảm bảo khoảng cách an toàn theo quy định của ngành điện.
Sau khi lắp đặt, kỹ sư tiến hành các bước kiểm tra như đo điện trở cách điện, kiểm tra điện trở nối đất và thử độ kín nước đối với các công trình lắp đặt trong hầm cáp hoặc khu vực có nguy cơ ngập nước.
Toàn bộ kết quả thử nghiệm cần được ghi chép đầy đủ theo biểu mẫu nghiệm thu và tiêu chuẩn IEC. Chỉ khi các thông số đều đạt yêu cầu, đầu cáp T-Plug 3M 35kV mới được đưa vào vận hành chính thức.
Kết luận
Đầu cáp T-Plug 3M 35kV là separable connector trung thế không thể thiếu trong hệ thống cáp ngầm, tủ RMU và trạm biến áp hợp bộ 35kV, mang lại sự linh hoạt vận hành, khả năng cô lập bảo trì và độ tin cậy kỹ thuật cao. Để được tư vấn chọn đúng model T-Plug 3M 35kV và nhận catalogue chính hãng, khách hàng có thể liên hệ trực tiếp với CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI – đơn vị phân phối thiết bị 3M có kinh nghiệm hơn 22 năm trong ngành điện Việt Nam.
