Đầu Cáp 3M Cho Trạm Biến Áp: Hướng Dẫn Lựa Chọn, Lắp Đặt

Đầu cáp 3M cho trạm biến áp là giải pháp kết nối cáp ngầm trung thế với máy biến áp, tủ RMU, GIS và thiết bị đóng cắt một cách an toàn, tin cậy. Bài viết này giúp kỹ sư điện, tư vấn thiết kế, nhà thầu M&E và chủ đầu tư nắm rõ cách lựa chọn, lắp đặt và thử nghiệm chuẩn IEC/IEEE, đồng thời tận dụng dịch vụ kỹ thuật chuyên nghiệp của TOJI để tối ưu tuổi thọ hệ thống.

Vai trò của đầu cáp 3M trong trạm biến áp

Đầu cáp 3M là phụ kiện quan trọng trong trạm biến áp, dùng để kết nối cáp ngầm trung thế với các thiết bị điện như máy biến áp, tủ RMU, tủ GIS, máy cắt và tủ phân phối. Sản phẩm giúp duy trì cách điện liên tục, kiểm soát điện trường và bảo đảm an toàn vận hành cho toàn bộ hệ thống.

Vị trí sử dụng đầu cáp trung thế trong trạm biến áp

Trong trạm biến áp, đầu cáp trung thế được lắp tại các điểm chuyển tiếp giữa cáp ngầm và thiết bị điện. Đây là khu vực có yêu cầu cao về cách điện, độ kín và độ ổn định vận hành.

• Kết nối cáp ngầm trung thế với máy biến áp phân phối.
• Lắp tại ngõ vào tủ RMU, tủ GIS, máy cắt trung thế và tủ phân phối.
• Sử dụng cho cả trạm trong nhà và ngoài trời tùy theo loại đầu cáp phù hợp.
• Duy trì sự liên tục về cách điện tại điểm kết nối giữa cáp và thiết bị.

Vai trò kiểm soát điện trường và bảo đảm an toàn vận hành

Đầu cáp 3M giúp kiểm soát điện trường tại vùng chuyển tiếp cáp – thiết bị, nơi dễ phát sinh phóng điện cục bộ nếu thi công hoặc lựa chọn phụ kiện không đúng kỹ thuật.

• Phân bố điện trường đều hơn nhờ vật liệu và cấu trúc kiểm soát điện trường chuyên dụng.
• Giảm nguy cơ phóng điện cục bộ tại vùng kết thúc lớp bán dẫn và lớp cách điện cáp.
• Hạn chế nguy cơ xuyên thủng cách điện, sự cố mất điện và hư hỏng thiết bị trong trạm.
• Góp phần kéo dài tuổi thọ hệ thống cáp và tăng độ tin cậy vận hành cho trạm biến áp 24 kV, 35 kV.

Tìm hiểu thêm: Đầu cáp co nguội 3M lắp đặt ngoài trời

Công nghệ Cold Shrink 3M và ưu điểm kỹ thuật

Công nghệ Cold Shrink (co nguội) của 3M sử dụng ống cao su silicone hoặc EPDM kéo căng sẵn trên lõi nhựa, tự co ôm sát cáp sau khi rút lõi mà không cần nguồn nhiệt. Ưu điểm nổi bật gồm thi công nhanh, ít sai sót, chống nước, chống tia tử ngoại, chống ozone, kiểm soát điện trường hiệu quả và giảm PD bền vững.

Nguyên lý tự co bằng cao su silicone/EPDM

Thân Cold Shrink tích hợp lớp kiểm soát điện trường, lớp cách điện chính và lớp làm kín, tất cả được đúc trên ống silicone hoặc EPDM kéo căng sẵn trên lõi nhựa.

Khi rút lõi nhựa, thân cao su co lại bao kín lớp XLPE hoặc EPR của cáp, tạo áp lực đồng đều, giảm khe hở không khí là nguồn gốc gây PD.

Các dòng đầu cáp 3M sử dụng trong trạm biến áp

3M cung cấp 4 dòng chính gồm đầu cáp co nguội trong nhà, đầu cáp co nguội ngoài trời, đầu cáp Elbow và đầu cáp T-Plug, mỗi dòng có phạm vi ứng dụng và cấu hình riêng phù hợp với từng loại thiết bị và môi trường lắp đặt.

Đầu cáp co nguội trong nhà cho máy biến áp và tủ phân phối

Đầu cáp co nguội trong nhà 3M phù hợp cho các thiết bị đặt trong phòng kín, nơi yêu cầu cách điện ổn định, thi công nhanh và không cần sử dụng nguồn nhiệt.

• Dòng QTII và QTIII trong nhà dùng cho cấp điện áp từ 12 kV đến 35 kV.
• Phù hợp với cáp 1 lõi hoặc 3 lõi, cách điện XLPE hoặc EPR.
• Dùng để đấu nối vào đầu cực máy biến áp, máy cắt và tủ phân phối trung thế.
• Đáp ứng các tiêu chuẩn kỹ thuật như IEC 61442 và IEC 60502-4 tùy dòng sản phẩm.

Đầu cáp co nguội ngoài trời cho máy biến áp và trạm ngoài trời

Đầu cáp co nguội ngoài trời 3M được thiết kế cho các vị trí chịu tác động trực tiếp của mưa nắng, tia UV, ozone, bụi bẩn và độ ẩm cao.

• Sử dụng thân cao su silicone có khả năng chống lão hóa và chịu thời tiết tốt.
• Phù hợp với cáp trung thế có tiết diện từ 25 mm² đến 630 mm².
• Dùng để đấu nối vào máy biến áp ngoài trời, thiết bị trên cột hoặc trạm ngoài trời.
• Thiết kế có tán cách điện giúp hạn chế bám bẩn, tăng chiều dài đường rò và giảm nguy cơ phóng điện bề mặt.
• Phù hợp cho trạm ngoài trời, điện gió, điện mặt trời, khu công nghiệp và khu vực ven biển.

Đầu cáp Elbow 3M cho tủ RMU và GIS

Đầu cáp Elbow 3M có thiết kế dạng chữ L, phù hợp cho không gian lắp đặt hẹp trong các tủ RMU, GIS và hệ thống phân phối trung thế.

• Dùng cho dải điện áp phổ biến từ 24 kV đến 35 kV.
• Lắp tại ngõ vào hoặc ngõ ra tủ RMU của các hãng như ABB, Schneider và Siemens.
• Thiết kế nhỏ gọn, thuận tiện cho thao tác trong không gian hạn chế.
• Có khả năng cách điện, chống thấm và chống ăn mòn tốt.
• Phù hợp với các hệ thống cần thay đổi cấu hình lưới hoặc bảo trì định kỳ.

Đầu cáp T-Plug 3M cho RMU và máy cắt

Đầu cáp T-Plug 3M phù hợp cho các hệ thống RMU, máy cắt và trạm hợp bộ cần kết nối chắc chắn, an toàn và có khả năng tháo lắp khi đã cắt nguồn.

• Có vỏ và lớp cách điện EPDM dày, giúp tăng độ bền điện và độ bền cơ học.
• Thiết kế nhỏ gọn, phù hợp với nhiều cấu hình RMU khác nhau.
• Có thể tháo rời an toàn khi hệ thống đã được cắt nguồn và thao tác đúng quy trình.
• Phù hợp với cấu hình đấu nối song song, vòng lưới, trạm hợp bộ và trạm kiosk.
• Hỗ trợ hệ thống vận hành linh hoạt, dễ mở rộng hoặc thay đổi cấu hình phân phối điện.

Lựa chọn đầu cáp 3M theo cấp điện áp

Kỹ sư cần xác định rõ điện áp danh định, điện áp chịu xung (BIL), dòng điện định mức và yêu cầu dự án trước khi chọn series đầu cáp 3M tương ứng với các hệ 12kV, 24kV hoặc 35/36kV.

Cấp Điện Áp	Đặc Điểm Hệ Thống	Yêu Cầu Khi Chọn Đầu Cáp
12kV	Cấp phân phối phổ biến, dùng đầu cáp 3M theo IEEE 48 Class 1 cho dải 5–15kV	Kiểm tra điện áp chịu xung, khoảng cách pha, loại thiết bị và chọn phiên bản trong nhà/ngoài trời phù hợp
24kV	Ứng dụng trong trạm kiosk, RMU, trạm phân phối	Đối chiếu điện áp danh định, cấp cách điện cáp, BIL và lựa chọn đúng model đầu cáp 3M 24kV
35/36kV	Yêu cầu cách điện cao hơn, vùng kiểm soát điện trường dài hơn	Kiểm tra loại cáp, tiết diện, đường kính ngoài, môi trường lắp đặt và chọn đầu cáp có tán, chiều dài cách điện phù hợp

Lựa chọn đầu cáp 3M theo loại cáp điện

Sai lầm phổ biến là chọn đầu cáp chỉ dựa trên tiết diện ruột dẫn. Phương pháp đúng là đo đường kính thực tế của lớp cách điện, sau đó tra bảng nhà sản xuất 3M để xác định headsize và mã sản phẩm phù hợp.

Tiêu Chí Lựa Chọn	Yêu Cầu Kỹ Thuật	Lưu Ý Khi Thi Công
Cáp XLPE và EPR	Đầu cáp 3M tương thích với hai loại cách điện phổ biến trong trạm biến áp	Vệ sinh, xử lý bề mặt cách điện đúng quy trình để giảm PD và tăng tuổi thọ
Ruột dẫn đồng/nhôm	Chọn cos phù hợp với vật liệu ruột dẫn	Làm sạch lớp ôxýt trên nhôm, ép cos đúng kỹ thuật để đảm bảo tiếp xúc điện
Cáp 1 lõi, 3 lõi, màn chắn và giáp	Xử lý tiếp địa, màn chắn và giáp theo hướng dẫn nhà sản xuất	Che cạnh sắc bằng băng PVC, bố trí dây tiếp địa và lắp lò xo vòng đúng vị trí
Đường kính lớp cách điện	Chọn theo đường kính cách điện thực tế, không chỉ dựa vào tiết diện ruột dẫn	Đo đường kính cáp, tra đúng bảng model để tránh co không kín hoặc gây ứng suất lên cáp
Ký hiệu headsize J, K, L, M	Đại diện cho dải đường kính cách điện tương thích của đầu cáp	Không tự quy đổi theo tiết diện; cần đối chiếu thông số kỹ thuật trước khi chọn mã

Tiêu chí lựa chọn đầu cáp cho từng thiết bị trong trạm

Quy trình lắp đặt đầu cáp 3M trong trạm biến áp

Quy trình lắp đặt đầu cáp 3M cần được thực hiện đúng thứ tự từ kiểm tra cáp, xử lý lớp cách điện, ép cos đến hoàn thiện làm kín và thử nghiệm trước khi đóng điện. Mỗi bước đều ảnh hưởng trực tiếp đến độ an toàn, khả năng cách điện và tuổi thọ vận hành của đầu cáp.

Khảo sát hiện trường và kiểm tra cáp trước thi công

Trước khi lắp đặt, kỹ thuật viên cần xác nhận đầu cáp 3M phù hợp với hệ thống thực tế và tình trạng cáp đủ điều kiện thi công.

• Kiểm tra mã cáp, cấp điện áp, loại cách điện và đường kính thực tế của cáp.
• Đối chiếu thông số cáp với model đầu cáp 3M đã chọn.
• Đo điện trở cách điện bằng megger trước khi bóc vỏ cáp.
• Nếu phát hiện cáp hư hỏng hoặc cách điện bất thường, cần dừng thi công và báo cáo ngay.

Bóc vỏ, xử lý bán dẫn và chuẩn bị màn chắn

Giai đoạn xử lý cáp cần thực hiện đúng kích thước hướng dẫn của 3M để tránh làm xước lớp XLPE hoặc tạo điểm tập trung điện trường.

• Bóc vỏ ngoài, lớp màn chắn và lớp bán dẫn theo đúng chiều dài quy định.
• Tạo mép lớp bán dẫn trơn nhẵn, không để cạnh sắc hoặc mạt bán dẫn bám trên XLPE.
• Dùng dụng cụ chuyên dụng để tránh làm xước lớp cách điện cáp.
• Che cạnh sắc của giáp bằng băng PVC và quấn băng mastic quanh vỏ cáp.
• Bố trí dây tiếp địa và lò xo ép vào màn chắn đúng vị trí.

Ép cos và xử lý bề mặt cách điện

Sau khi chuẩn bị cáp, cần ép cos đúng kỹ thuật và làm sạch bề mặt cách điện để bảo đảm tiếp xúc điện tốt, hạn chế phát nhiệt và phóng điện cục bộ.

• Chọn cos đúng vật liệu, đúng tiết diện và phù hợp với ruột dẫn đồng hoặc nhôm.
• Vệ sinh ruột dẫn trước khi ép cos.
• Ép cos bằng dụng cụ phù hợp theo khuyến cáo nhà sản xuất.
• Kiểm tra mối ép, loại bỏ bụi bẩn, dầu mỡ và ba via nếu có.
• Chà sạch bề mặt XLPE bằng giấy nhám mịn và lau sạch bằng khăn không xơ.
• Bôi mỡ silicone tại vùng yêu cầu và quấn băng silicone 70 để tạo lớp nền làm kín.

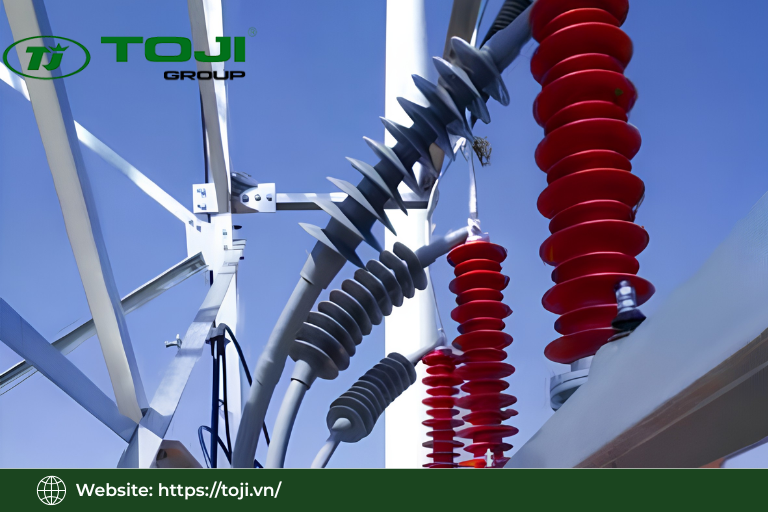

Lắp thân Cold Shrink và hoàn thiện làm kín

Thân đầu cáp cần được định vị chính xác trước khi rút lõi để bảo đảm vật liệu co đều, ôm sát cáp và tạo lớp kín ổn định.

• Định vị thân QTII hoặc QTIII theo băng đánh dấu trên cáp.
• Hướng dây rút lõi về phía cos theo đúng hướng dẫn lắp đặt.
• Rút lõi nhựa đều tay, liên tục, không kéo hoặc đẩy thân đầu cáp trong khi rút.
• Kiểm tra thân đầu cáp sau khi co, bảo đảm không xoắn, lệch hoặc biến dạng.
• Quấn băng silicone và vinyl kín vùng chuyển tiếp giữa thân đầu cáp và cos.
• Đấu nối dây tiếp địa vào hệ thống nối đất của trạm theo sơ đồ thiết kế.

Kiểm tra và thử nghiệm trước khi đóng điện

Sau khi hoàn thiện lắp đặt, cần kiểm tra và thử nghiệm để xác nhận đầu cáp đạt yêu cầu kỹ thuật trước khi đưa vào vận hành.

• Đo lại điện trở cách điện của tuyến cáp sau khi lắp đầu cáp.
• Thực hiện thử nghiệm cao áp AC, DC hoặc thử PD tùy cấp điện áp và yêu cầu dự án.
• Kiểm tra ngoại quan đầu cáp, cos, dây tiếp địa và lớp sealing.
• Chỉ đóng điện khi các kết quả thử nghiệm đạt yêu cầu.
• Lưu hồ sơ thử nghiệm và biên bản nghiệm thu để phục vụ quản lý chất lượng trạm biến áp.

Yêu cầu kỹ thuật trong quá trình thi công đầu cáp 3M

Các lỗi thường gặp khi lắp đặt đầu cáp 3M trong trạm biến áp

Các lỗi phổ biến gồm chọn sai model, xử lý bán dẫn không đạt, làm xước cách điện, ép cos sai, lắp sai vị trí thân đầu cáp và bỏ qua thử nghiệm sau lắp. Mỗi lỗi đều có thể dẫn đến sự cố ngắn hạn hoặc lão hóa sớm trong vận hành lâu dài.

Lỗi Thi Công Thường Gặp	Hậu Quả	Cách Khắc Phục
Chọn sai model theo điện áp hoặc loại cáp	Thân Cold Shrink co không đúng, gây hở cách điện hoặc biến dạng cáp	Kiểm tra mã cáp, đường kính thực tế và cấp điện áp theo catalogue 3M
Xử lý bán dẫn, bóc vỏ sai kỹ thuật	Tạo điểm tập trung điện trường, tăng PD và nguy cơ hỏng cách điện	Dùng dụng cụ chuyên dụng, xử lý bề mặt XLPE phẳng sạch trước khi lắp
Ép cos không đúng tiêu chuẩn	Tiếp xúc kém, phát nhiệt tại điểm nối, gây sự cố vận hành	Chọn đúng cos, ép theo quy trình và kiểm tra mối nối sau lắp đặt
Lắp sai vị trí thân đầu cáp hoặc ống điều khiển điện trường	Lộ vùng bán dẫn, mất kiểm soát điện trường, tăng nguy cơ phóng điện	Định vị chính xác theo dấu chuẩn, kiểm tra từng bước trước khi rút lõi
Bỏ qua thử nghiệm sau lắp đặt	Không phát hiện lỗi tiềm ẩn trước khi đóng điện	Thực hiện đo cách điện, thử cao áp, kiểm tra PD theo yêu cầu nghiệm thu

Tiêu chuẩn kỹ thuật IEC và IEEE áp dụng cho đầu cáp 3M

Các yếu tố ảnh hưởng đến tuổi thọ đầu cáp 3M trong trạm biến áp

Tuổi thọ của đầu cáp 3M phụ thuộc vào chất lượng vật tư, kỹ thuật lắp đặt, điều kiện vận hành và công tác kiểm tra bảo trì định kỳ. Kiểm soát tốt các yếu tố này giúp hệ thống điện vận hành ổn định và an toàn hơn.

• Chất lượng vật tư chính hãng: Đầu cáp 3M có nguồn gốc rõ ràng, đạt tiêu chuẩn kỹ thuật giúp đảm bảo khả năng kiểm soát điện trường và độ ổn định lâu dài. Nên kiểm tra tem nhãn, chứng chỉ và lựa chọn nhà cung cấp uy tín.
• Kỹ thuật thi công và kiểm tra sau lắp đặt: Xử lý bán dẫn, ép cos, lắp đặt thân Cold Shrink và thực hiện các thử nghiệm như PD, điện trở cách điện giúp phát hiện sớm lỗi tiềm ẩn và nâng cao độ tin cậy.
• Tải vận hành và dao động nhiệt: Quá tải hoặc vận hành liên tục ở nhiệt độ cao làm tăng ứng suất nhiệt, đẩy nhanh quá trình lão hóa vật liệu cách điện của đầu cáp.
• Môi trường và bảo trì định kỳ: Độ ẩm, bụi bẩn, hơi muối và môi trường ô nhiễm có thể ảnh hưởng đến bề mặt cách điện. Kiểm tra, vệ sinh tán cách điện và theo dõi tình trạng thiết bị giúp duy trì hiệu suất bảo vệ trong suốt vòng đời sử dụng.

Ứng dụng thực tế đầu cáp 3M cho trạm biến áp trong các lĩnh vực

Đầu cáp 3M được ứng dụng trong nhiều hệ thống điện trung thế từ trạm phân phối, khu công nghiệp đến các dự án năng lượng tái tạo nhờ khả năng cách điện ổn định, thi công an toàn và thích ứng với nhiều điều kiện môi trường.

• Trạm phân phối và trạm công nghiệp: Sử dụng trong trạm kiosk, trạm hợp bộ, trạm phân phối nội bộ giúp đảm bảo kết nối cáp an toàn, giảm thời gian thi công và phù hợp với các hệ thống yêu cầu độ tin cậy cao.
• Nhà máy, khu công nghiệp và trung tâm dữ liệu: Đầu cáp 3M hỗ trợ hệ thống RMU, GIS và lưới vòng trung thế, giúp nâng cao khả năng vận hành liên tục, hạn chế ảnh hưởng khi xảy ra sự cố tại các phụ tải quan trọng.
• Dự án điện gió, điện mặt trời, sân bay và cảng biển: Đầu cáp co nguội ngoài trời với vật liệu silicone có khả năng chống UV, ozone, hơi muối và điều kiện thời tiết khắc nghiệt, phù hợp với các công trình ngoài trời.
• Hạ tầng đô thị và lưới cáp ngầm trung thế: Ứng dụng trong trạm kiosk, trạm biến áp compact và tủ RMU giúp tối ưu không gian, đảm bảo an toàn vận hành và duy trì nguồn điện ổn định cho khu dân cư, thương mại.

Kết luận

Đầu cáp 3M cho trạm biến áp với công nghệ Cold Shrink mang lại lợi ích rõ rệt về an toàn thi công, kiểm soát điện trường, giảm PD và kéo dài tuổi thọ cách điện so với các giải pháp truyền thống. Kỹ sư, nhà thầu, điện lực và chủ đầu tư nên ưu tiên giải pháp đầu cáp 3M chính hãng và phối hợp với TOJI để thiết kế, thi công, thử nghiệm và quản lý vận hành tối ưu, kéo dài vòng đời hệ thống và giảm tổng chi phí sở hữu.
