Đầu Cáp Co Nguội 3M Lắp Đặt Ngoài Trời: Tiêu Chuẩn Và Hướng Dẫn Lắp Đặt

Đầu cáp co nguội 3M lắp đặt ngoài trời là giải pháp phụ kiện trung thế ứng dụng công nghệ Cold Shrink, được thiết kế chuyên dụng cho môi trường khắc nghiệt với khả năng chống tia UV, chống nước và duy trì cách điện lâu dài. Bài viết do TOJI tổng hợp, giúp kỹ sư điện, nhà thầu M&E và chủ đầu tư nắm rõ cấu tạo, nguyên lý, tiêu chuẩn và quy trình thi công đúng kỹ thuật.

Khái niệm và bối cảnh ứng dụng đầu cáp co nguội 3M ngoài trời

Đầu cáp co nguội 3M ngoài trời là bộ phụ kiện trung thế sử dụng công nghệ Cold Shrink, được chế tạo dành riêng cho các vị trí kết nối cáp ngầm với thiết bị điện đặt ngoài trời. Khác với phiên bản trong nhà, phiên bản ngoài trời được trang bị thân silicone có gân tán nhiều tầng, tính năng chống ô nhiễm bề mặt và khả năng phân tán nước, giúp vận hành ổn định dưới tác động của mưa, nắng, hơi muối và bụi bẩn liên tục.

Ứng dụng của đầu cáp co nguội 3M ngoài trời

Trong hệ thống điện trung thế, đầu cáp co nguội ngoài trời được dùng tại các vị trí cáp ngầm chuyển tiếp lên thiết bị điện ngoài trời. Đây là những khu vực thường xuyên chịu tác động trực tiếp của thời tiết và môi trường vận hành khắc nghiệt.

• Được sử dụng để kết thúc tuyến cáp ngầm tại máy biến áp, dao cách ly, cầu dao phụ tải, tủ RMU và các thiết bị điện đặt trên cột hoặc trong trạm ngoài trời.
• Phù hợp cho các vị trí đấu nối ngoài trời cần khả năng cách điện ổn định, chống phóng điện bề mặt và hạn chế suy giảm do môi trường.
• Có thể làm việc trong điều kiện chịu tia UV, mưa nắng kéo dài, hơi muối ven biển, bụi khu công nghiệp, khí ozone và chênh lệch nhiệt độ lớn giữa ngày và đêm.
• Thân silicone với gân tán nhiều tầng giúp tăng chiều dài đường rò, hỗ trợ chống tracking và giảm nguy cơ phóng điện bề mặt khi đầu cáp bị ẩm hoặc bám bụi.

Công nghệ Cold Shrink và cơ chế tự co

Công nghệ Cold Shrink là điểm khác biệt quan trọng của đầu cáp co nguội 3M so với đầu cáp co nhiệt truyền thống. Thay vì dùng nhiệt để co vật liệu, đầu cáp được thiết kế sẵn ở trạng thái giãn trên lõi nhựa, sau đó tự co lại nhờ lực đàn hồi tự nhiên của silicone.

• Ống silicone được sản xuất ở trạng thái đã giãn sẵn và lắp trên lõi nhựa xoắn để giữ hình dạng trong quá trình vận chuyển, lưu kho và thi công.
• Khi lắp đặt, kỹ thuật viên chỉ cần đặt đầu cáp đúng vị trí rồi rút lõi nhựa theo chiều xoắn, không cần dùng đèn khò, súng nhiệt hoặc nguồn nhiệt bên ngoài.
• Sau khi lõi nhựa được rút ra, thân silicone co lại tức thì và tạo áp lực tiếp xúc đồng đều quanh toàn bộ chu vi cáp.
• Cơ chế tự co giúp đầu cáp ôm sát bề mặt cáp, giảm khe hở không khí và hỗ trợ duy trì khả năng cách điện ổn định trong suốt quá trình vận hành.
• Do không cần gia nhiệt, công nghệ Cold Shrink giúp giảm rủi ro cháy nổ, hạn chế lỗi do gia nhiệt không đều và phù hợp hơn với các công trình ngoài trời hoặc khu vực hạn chế dùng lửa.

Tìm hiểu thêm: Đầu cáp 3M cho trạm biến áp

Nguyên lý hoạt động của đầu cáp co nguội 3M

Đầu cáp co nguội 3M hoạt động dựa trên 3 cơ chế chính gồm lực đàn hồi liên tục của silicone, khả năng chống ẩm bề mặt và công nghệ kiểm soát điện trường, giúp duy trì độ kín và ổn định cách điện trong quá trình vận hành.

• Cơ chế Living Seal của silicone: Silicone có khả năng duy trì áp lực ép liên tục lên bề mặt cáp, tự thích ứng với sự co giãn do thay đổi nhiệt độ và tác động cơ học, giúp hạn chế hình thành khe hở gây suy giảm cách điện.
• Vật liệu silicone hydrophobic chống ẩm và tracking: Bề mặt silicone có tính kỵ nước, giúp hạn chế nước bám thành màng liên tục, giảm dòng rò bề mặt và nguy cơ phóng điện do hiện tượng tracking trong môi trường ẩm hoặc ô nhiễm.
• Lớp High-K điều khiển điện trường: Lớp vật liệu có hằng số điện môi cao được tích hợp bên trong đầu cáp giúp phân bố điện trường đồng đều tại khu vực đầu nối, giảm tập trung điện trường và hạn chế phóng điện cục bộ (PD).

Nhờ sự kết hợp của các cơ chế trên, đầu cáp co nguội 3M duy trì khả năng làm kín, cách điện ổn định và phù hợp cho các hệ thống điện trung thế yêu cầu độ tin cậy cao.

Cấu tạo chi tiết đầu cáp co nguội 3M ngoài trời

Đầu cáp co nguội ngoài trời gồm nhiều lớp vật liệu kết hợp, mỗi bộ phận đảm nhiệm một chức năng riêng trong việc kiểm soát điện trường, cách điện và bảo vệ cáp trước tác động môi trường.

• Ống silicone và tán cách điện: Thân ống silicone tích hợp các tán cách điện giúp tăng chiều dài đường rò bề mặt, hạn chế dòng rò và ngăn nước tạo lớp dẫn điện trong điều kiện môi trường ẩm, ô nhiễm.
• Lớp High-K điều khiển điện trường: Được bố trí tại vùng chuyển tiếp cách điện, giúp phân bố điện trường đồng đều, giảm tập trung điện áp và hạn chế nguy cơ phóng điện cục bộ.
• Compound làm kín và phụ kiện nối đất: Compound giúp ngăn nước xâm nhập vào bên trong đầu cáp, trong khi dây tiếp địa, lò xo cố định và đầu cos đảm bảo kết nối màn chắn cáp liên tục, duy trì an toàn điện trong quá trình vận hành.

Ưu điểm của đầu cáp co nguội 3M ngoài trời

Đầu cáp co nguội 3M mang lại nhiều lợi thế so với phương pháp co nhiệt truyền thống nhờ khả năng thi công an toàn, độ kín cao và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

• Thi công an toàn, không cần nguồn nhiệt: Công nghệ co nguội sử dụng lực đàn hồi của silicone thay cho đèn khò, giúp giảm rủi ro cháy nổ, bỏng nhiệt và đơn giản hóa quá trình lắp đặt.
• Lực ép ổn định và kín nước lâu dài: Công nghệ Living Seal duy trì áp lực tiếp xúc liên tục, giúp đầu cáp thích ứng với sự co giãn nhiệt, hạn chế khe hở và duy trì khả năng bảo vệ trong suốt quá trình vận hành.
• Chống chịu môi trường tốt: Silicone có khả năng chống UV, ozone, hơi muối và hiện tượng tracking, phù hợp cho các khu vực ngoài trời như ven biển, nhà máy công nghiệp, cảng biển và công trình hạ tầng.

Dải sản phẩm đầu cáp co nguội 3M ngoài trời theo cấp điện áp và loại cáp

Đầu cáp co nguội 3M ngoài trời có nhiều series khác nhau, phù hợp với các cấp điện áp trung thế 12 kV, 24 kV, 35 kV và 36 kV. Khi lựa chọn, kỹ sư cần xác định đúng điện áp hệ thống, loại cáp, số pha, tiết diện ruột dẫn và đường kính lớp cách điện theo catalogue kỹ thuật.

Các dòng sản phẩm 24 kV ngoài trời

Ở cấp điện áp 24 kV, 3M cung cấp các series đầu cáp co nguội ngoài trời dùng cho cả cáp 1 pha và cáp 3 pha, phù hợp với nhiều cấu hình cáp trung thế phổ biến.

• QTII(X)6S-12 dùng cho cáp 1 pha cấp 24 kV.
• QTII(X)6S-32 dùng cho cáp 3 pha cấp 24 kV.
• Dải tiết diện ruột dẫn hỗ trợ từ 25 mm² đến 630 mm².
• Tương thích với cáp có màn chắn kim loại, cách điện XLPE hoặc EPR.
• Phù hợp với ruột dẫn bằng đồng hoặc nhôm, thuận tiện cho thiết kế và thi công hệ thống trung thế.

Các dòng sản phẩm 35–36 kV ngoài trời

Ở cấp điện áp 35–36 kV, đầu cáp co nguội 3M ngoài trời sử dụng thân ống dài hơn và nhiều tán cách điện hơn để đáp ứng yêu cầu về chiều dài đường rò và khả năng vận hành ngoài trời.

• QTII(X)8S-13 dùng cho cáp 1 pha cấp 35–36 kV.
• QTII(X)8S-33 dùng cho cáp 3 pha cấp 35–36 kV.
• Thiết kế có 8 tán cách điện, giúp tăng chiều dài đường rò ngoài trời.
• Dải tiết diện ruột dẫn hỗ trợ từ 35 mm² đến 630 mm².
• Phù hợp với các tuyến cáp lực trung thế trong hệ thống truyền tải và phân phối điện tại Việt Nam.

Hướng dẫn lựa chọn đầu cáp co nguội 3M ngoài trời

Khả năng chống chịu môi trường của đầu cáp co nguội 3M

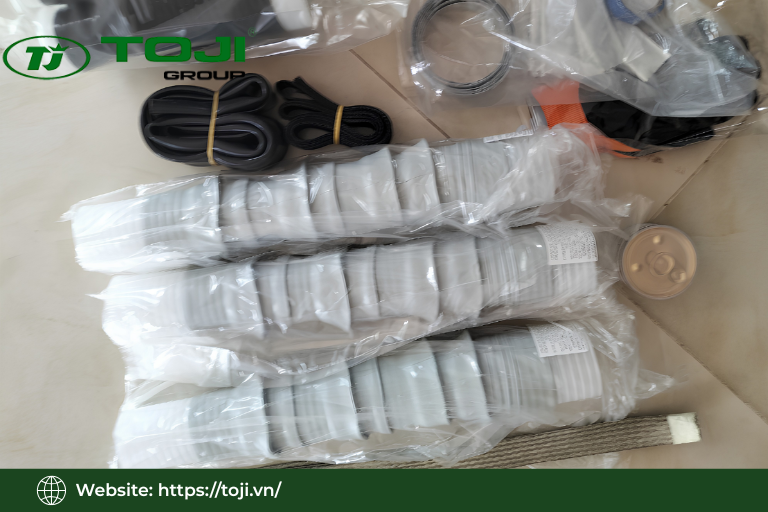

Quy trình lắp đặt đầu cáp co nguội 3M ngoài trời

Quy trình lắp đặt đầu cáp co nguội 3M lắp đặt ngoài trời gồm các bước kế tiếp nhau theo thứ tự chặt chẽ. Bỏ qua hoặc làm sai bất kỳ bước nào đều có thể làm giảm chất lượng cách điện hoặc độ kín nước của đầu cáp.

Chuẩn bị cáp, xử lý lớp bán dẫn và vệ sinh bề mặt

Giai đoạn chuẩn bị cáp quyết định chất lượng tiếp xúc giữa thân đầu cáp co nguội và lớp cách điện XLPE. Vì vậy, kỹ thuật viên cần bóc tách đúng chiều dài, xử lý sạch bề mặt và loại bỏ hoàn toàn các điểm sắc cạnh.

• Bóc vỏ ngoài theo đúng chiều dài quy định của từng model QTII.
• Nếu cáp có giáp thép, cần xử lý cạnh sắc bằng ít nhất 2 lớp băng PVC trước khi quấn băng mastic.
• Cố định dây tiếp địa bằng lò xo theo đúng hướng dẫn trước khi bóc các lớp tiếp theo.
• Bóc lớp bán dẫn đúng chiều dài, tạo mép cắt trơn, không để cạnh sắc hoặc mạt bán dẫn bám trên bề mặt XLPE.
• Vệ sinh lớp cách điện XLPE bằng giấy nhám mịn theo chiều dọc, sau đó lau sạch bằng khăn không xơ.
• Bôi đủ mỡ silicone lên bề mặt cách điện để đuổi không khí và hỗ trợ lắp ống co nguội đúng kỹ thuật.

Ép cos, lắp ống QTII và rút lõi co nguội

Sau khi cáp đã được xử lý sạch, kỹ thuật viên tiến hành ép cos và lắp thân đầu cáp QTII vào đúng vị trí đánh dấu. Đây là bước cần kiểm soát kỹ lực ép, vị trí lắp và thao tác rút lõi.

• Ép cos bằng dụng cụ thủy lực phù hợp với tiết diện ruột dẫn và loại cos sử dụng.
• Sau khi ép cos, quấn nửa lượng băng silicone 70 từ vùng cách điện lên phần đuôi cos.
• Đưa ống QTII vào đúng vị trí đã đánh dấu trên thân cáp.
• Rút lõi nhựa bằng cách kéo quay ngược chiều kim đồng hồ đều tay.
• Không kéo, đẩy hoặc xoay thân ống trong khi rút lõi để tránh làm sai vị trí co.
• Đảm bảo thân silicone co đều quanh cáp và lớp High-K tiếp xúc đủ áp lực lên vùng cách điện.

Làm kín, nối đất và kiểm tra sau lắp đặt

Giai đoạn hoàn thiện giúp bảo đảm đầu cáp kín nước, nối đất an toàn và sẵn sàng cho bước nghiệm thu kỹ thuật trước khi đưa vào vận hành.

• Dùng phần băng silicone 70 còn lại quấn 2 lớp chồng nửa quanh vùng tiếp giáp giữa QTII và đuôi cos.
• Kiểm tra lớp băng làm kín để bảo đảm không có khe hở, bong mép hoặc vùng quấn không đều.
• Nối dây tiếp địa đồng vào hệ thống nối đất chung và siết chặt đúng kỹ thuật.
• Kiểm tra bằng mắt toàn bộ đầu cáp sau lắp đặt.
• Đảm bảo thân QTII ngay thẳng, không xoắn, các tán cách điện không bị biến dạng.
• Kiểm tra băng mastic và silicone đã kín hoàn toàn, đầu cos không lộ phần ruột dẫn trần.
• Xác nhận dây tiếp địa chắc chắn trước khi nghiệm thu và đưa đầu cáp vào vận hành.

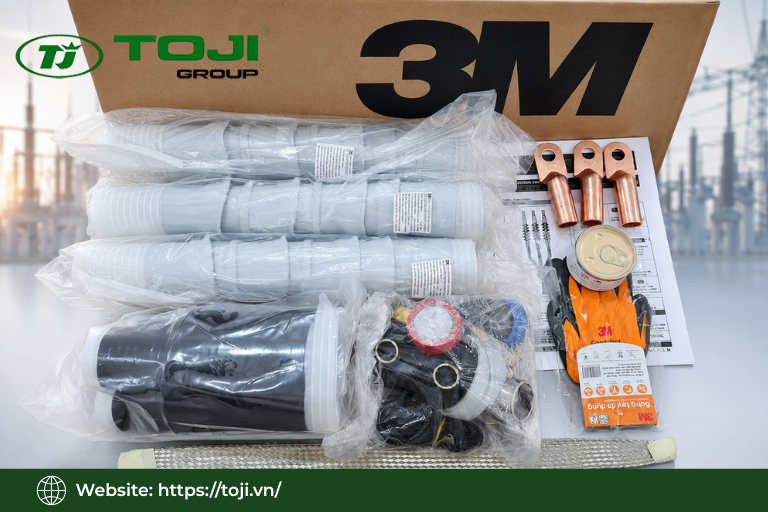

Yêu cầu kỹ thuật trong quá trình thi công

Kỹ thuật viên và giám sát thi công cần nắm rõ các giới hạn kỹ thuật cụ thể để kiểm soát chất lượng từng đầu cáp trước khi đưa vào vận hành.

Kích thước bóc vỏ, bán dẫn và vệ sinh lớp cách điện

Chiều dài bóc vỏ ngoài, màn chắn và bán dẫn phải tuân thủ đúng kích thước ghi trong hướng dẫn lắp đặt của từng model QTII, không được ước lượng bằng kinh nghiệm.

Bề mặt XLPE sau khi vệ sinh phải hoàn toàn sạch bụi, dầu mỡ và mạt bán dẫn, vì các tạp chất bám lại có thể trở thành điểm khởi phát phóng điện cục bộ trong quá trình vận hành lâu dài.

Lực ép cos, khoảng cách pha, bán kính uốn cáp

Dụng cụ ép cos phải đạt lực ép theo khuyến cáo nhà sản xuất để tạo mối nối cơ-điện bền chắc, không có khoảng hở bên trong làm tăng điện trở tiếp xúc.

Khoảng cách giữa các pha và bán kính uốn cáp phải tuân thủ yêu cầu thiết kế, tránh cáp bị uốn gấp quá mức làm biến dạng lớp cách điện và ảnh hưởng đến vị trí QTII sau khi lắp.

Điều kiện môi trường thi công và thử nghiệm

Không thi công trong điều kiện mưa trực tiếp hoặc bụi mù, lau sạch bề mặt cáp bằng nước sạch nếu thi công ở khu vực ven biển trước khi tiến hành các bước vệ sinh tiếp theo.

Với các dự án quan trọng, nên thực hiện thử nghiệm điện sau lắp đặt như đo phóng điện cục bộ, tan δ hoặc thử VLF để xác nhận chất lượng đầu cáp và hệ thống cách điện.

Các lỗi thường gặp khi lắp đặt ngoài trời

Ngay cả khi sử dụng sản phẩm chính hãng 3M, lỗi thi công vẫn có thể làm giảm tuổi thọ và hiệu quả của đầu cáp co nguội 3M lắp đặt ngoài trời. Nhận biết sớm các lỗi này giúp giám sát và kỹ thuật viên phát hiện và xử lý kịp thời.

Lỗi thường gặp	Hậu quả	Cách khắc phục
Chọn sai model, không đúng đường kính và môi trường	Áp lực co không đạt, dễ hở hoặc gây ứng suất; đầu cáp ngoài trời có nguy cơ tracking	Chọn đúng theo đường kính cách điện, cấp điện áp, môi trường lắp đặt và phiên bản trong/ngoài trời
Làm xước XLPE, xử lý bán dẫn sai kỹ thuật	Tạo điểm tập trung điện trường, gây phóng điện cục bộ và suy giảm cách điện	Không làm xước XLPE, xử lý bán dẫn phẳng đều, bôi mỡ silicone đúng hướng dẫn
Lắp sai vị trí ống QTII, để nước/bụi bám vào XLPE	Mất kiểm soát điện trường, tạo khe hở và nguy cơ phóng điện sớm	Đặt đúng vị trí ống QTII, vệ sinh và giữ bề mặt cáp khô sạch trước khi co

Tiêu chuẩn kỹ thuật mà đầu cáp co nguội 3M đáp ứng

Đầu cáp co nguội 3M được đánh giá dựa trên các tiêu chuẩn quốc tế nhằm kiểm chứng khả năng cách điện, kiểm soát điện trường và độ bền trong điều kiện vận hành thực tế.

• IEC 60502-4 và CENELEC HD 629.1: Quy định các yêu cầu thử nghiệm cho phụ kiện cáp trung thế như khả năng chịu điện áp, phóng điện cục bộ, chu kỳ nhiệt, chống nước và độ bền cơ học.
• IEEE 48 Class 1: Đánh giá cấp độ tin cậy của đầu cáp trung thế, trong đó Class 1 áp dụng cho các hệ thống điện yêu cầu độ ổn định cao và các ứng dụng quan trọng.
• Các thử nghiệm độ tin cậy: Bao gồm kiểm tra phóng điện cục bộ (PD), chu kỳ nhiệt, thử nước, thử môi trường ô nhiễm và lão hóa nhằm đánh giá khả năng duy trì cách điện, độ kín và hiệu suất của đầu cáp trong suốt quá trình vận hành.

Các yếu tố ảnh hưởng đến tuổi thọ đầu cáp ngoài trời

Tuổi thọ của đầu cáp co nguội 3M phụ thuộc vào chất lượng vật liệu, kỹ thuật lắp đặt, điều kiện vận hành và kế hoạch bảo trì trong suốt quá trình sử dụng.

• Chất lượng vật tư và thiết kế sản phẩm: Silicone, lớp High-K và các thành phần cách điện cần đảm bảo tiêu chuẩn về độ bền cơ học, khả năng chịu nhiệt, tính kỵ nước và độ ổn định lâu dài.
• Kỹ thuật lắp đặt: Xử lý bề mặt cáp, bóc lớp bán dẫn, đặt vị trí đầu cáp đúng kỹ thuật và tuân thủ hướng dẫn nhà sản xuất là yếu tố quan trọng để duy trì khả năng cách điện.
• Điều kiện vận hành và môi trường: Nhiệt độ tải cao, môi trường nhiều bụi, hơi muối hoặc hóa chất có thể làm tăng tốc độ lão hóa và ảnh hưởng đến hiệu suất bảo vệ của đầu cáp.
• Kiểm tra và bảo trì định kỳ: Vệ sinh bề mặt tán cách điện, kiểm tra dấu hiệu tracking, nứt, biến dạng hoặc suy giảm tính kỵ nước giúp phát hiện sớm nguy cơ và duy trì độ tin cậy của hệ thống.

Ứng dụng thực tế trong các dự án

Đầu cáp co nguội 3M ngoài trời được sử dụng trong nhiều hệ thống điện trung thế nhờ khả năng cách điện ổn định, chống chịu môi trường và duy trì độ kín trong điều kiện vận hành khắc nghiệt.

• Trạm biến áp ngoài trời, RMU và cột chuyển tiếp: Ứng dụng tại các điểm đấu nối cáp ngầm, máy biến áp, tủ RMU ngoài trời và vị trí chuyển tiếp từ cáp ngầm lên đường dây trên không, nơi đầu cáp chịu tác động trực tiếp của thời tiết.
• Khu công nghiệp và nhà máy đặc thù: Phù hợp cho nhà máy hóa chất, luyện kim, xi măng và các khu vực có bụi, khí ăn mòn nhờ khả năng chống tracking, chống ẩm và duy trì tính năng cách điện.
• Dự án năng lượng tái tạo và công trình ven biển: Được sử dụng trong hệ thống điện gió, điện mặt trời, cảng biển, sân bay và các khu vực ngoài trời yêu cầu khả năng chống UV, ozone, hơi muối và điều kiện môi trường khắc nghiệt.

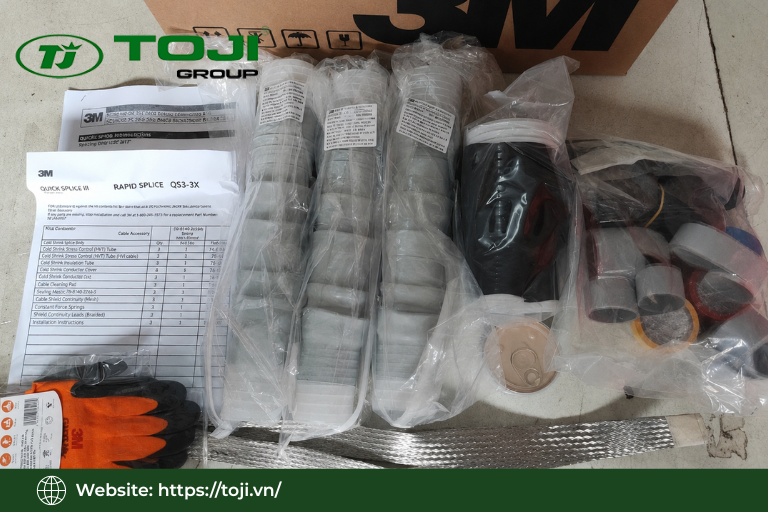

Vì sao nên chọn đầu cáp co nguội 3M ngoài trời tại TOJI?

Đầu cáp co nguội 3M ngoài trời là giải pháp phụ kiện trung thế phù hợp cho các công trình yêu cầu độ tin cậy cao, khả năng chống chịu thời tiết tốt và thi công an toàn. Khi mua tại TOJI, khách hàng được hỗ trợ từ khâu chọn model, kiểm tra thông số cáp đến tư vấn kỹ thuật và cung cấp sản phẩm chính hãng.

Đầu cáp co nguội 3M ngoài trời – giải pháp an toàn cho hệ thống trung thế

Đầu cáp co nguội 3M ngoài trời được thiết kế để kết thúc tuyến cáp ngầm trung thế tại các thiết bị điện đặt ngoài trời, giúp duy trì khả năng cách điện và độ kín ổn định trong môi trường khắc nghiệt.

• Sử dụng công nghệ Cold Shrink, không cần đèn khò hay nguồn nhiệt khi thi công, giúp giảm rủi ro cháy nổ và lỗi do gia nhiệt không đều.
• Thân silicone đàn hồi tạo lực ép liên tục quanh cáp, hỗ trợ làm kín và duy trì khả năng cách điện lâu dài.
• Thiết kế tán cách điện nhiều tầng giúp tăng chiều dài đường rò, hạn chế dòng rò bề mặt và giảm nguy cơ tracking.
• Vật liệu silicone có khả năng chống UV, ozone, hơi muối, độ ẩm và bụi bẩn, phù hợp cho môi trường ngoài trời, ven biển và khu công nghiệp.
• Các series QTII ngoài trời của 3M phù hợp cho nhiều cấp điện áp trung thế như 24 kV, 35 kV và 36 kV, đáp ứng nhiều cấu hình cáp phổ biến tại Việt Nam.

TOJI – đơn vị cung cấp đầu cáp co nguội 3M chính hãng

TOJI cung cấp đầu cáp co nguội 3M ngoài trời cho các công trình điện trung thế, trạm biến áp, RMU ngoài trời, khu công nghiệp, điện gió, điện mặt trời và hạ tầng kỹ thuật.

• TOJI cung cấp sản phẩm 3M chính hãng, đầy đủ phụ kiện đi kèm như băng silicone, băng mastic, lò xo tiếp địa và tài liệu kỹ thuật cần thiết.
• Đội ngũ TOJI hỗ trợ lựa chọn model theo cấp điện áp, tiết diện ruột dẫn, đường kính lớp cách điện, loại cáp và điều kiện môi trường lắp đặt.
• Khách hàng được tư vấn giải pháp phù hợp cho từng vị trí như máy biến áp ngoài trời, cột chuyển tiếp, tủ RMU, trạm ngoài trời hoặc khu vực ven biển.
• TOJI hỗ trợ kiểm tra catalogue, thông số kỹ thuật và khả năng tương thích của đầu cáp trước khi đưa vào hồ sơ thiết kế hoặc thi công.
• Mua đầu cáp co nguội 3M tại TOJI giúp nhà thầu và kỹ sư yên tâm hơn về nguồn hàng, chất lượng vật tư và khả năng hỗ trợ kỹ thuật trong quá trình triển khai dự án.

Kết luận

Đầu cáp co nguội 3M lắp đặt ngoài trời là giải pháp đáng tin cậy cho hệ thống cáp ngầm trung thế kết nối thiết bị ngoài trời trong môi trường khắc nghiệt, nhờ công nghệ Cold Shrink, silicone kỵ nước, lớp High-K điều khiển điện trường và thiết kế tán gân chống rò chuyên dụng.
