Đầu cáp ngầm T Plug là phụ kiện cáp trung thế không thể thiếu trong tủ RMU, máy biến áp và trạm phân phối, nhưng thường bị nhầm lẫn với Elbow Connector và các dạng separable connector khác. Bài viết này của CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI giúp bạn nắm vững cấu tạo, nguyên lý vận hành, thông số kỹ thuật và cách lựa chọn T Plug đúng cho từng ứng dụng, đảm bảo an toàn và độ tin cậy lâu dài.
Khái niệm và vai trò của đầu cáp ngầm T Plug trung thế
Đầu cáp ngầm T Plug thuộc nhóm separable connector, tức là đầu nối có thể tháo lắp được dùng để kết thúc và đấu nối cáp ngầm trung áp vào các thiết bị điện có giao diện sứ xuyên kiểu C. Khác với đầu co nhiệt hoặc co nguội thông thường, T Plug cho phép cắm và rút đầu cáp khỏi thiết bị mà không cần cắt lại cáp, tạo ra sự linh hoạt đáng kể trong vận hành và bảo trì.
Định nghĩa đầu cáp ngầm T Plug trong hệ thống trung thế
T Plug là đầu nối separable dạng chữ T, được thiết kế để kết thúc cáp trung thế cách điện bằng XLPE hoặc EPR có màn chắn kim loại, sau đó đấu nối vào thiết bị thông qua giao diện sứ xuyên kiểu C. Cấp điện áp phổ biến của T Plug bao gồm 12kV, 24kV và 36kV, với dòng định mức điển hình là 630A. T Plug thuộc nhóm dead-break connector, nghĩa là chỉ được thực hiện thao tác cắm hoặc rút khi hệ thống đã hoàn toàn không còn điện áp và dòng điện, đây là yêu cầu bắt buộc để đảm bảo an toàn cho người vận hành.
Vai trò của đầu cáp ngầm T Plug trong an toàn cách điện
T Plug duy trì lớp cách điện liên tục từ lõi cáp đến thiết bị bằng cách phối hợp các lớp bán dẫn và lớp che chắn kim loại, từ đó kiểm soát điện trường xung quanh đầu cáp và giảm nguy cơ phóng điện cục bộ trong môi trường ẩm ướt hoặc không gian hẹp của tủ RMU. Cấu trúc kín nước của T Plug giúp hệ thống cáp ngầm trung thế hoạt động bền vững trong điều kiện khắc nghiệt và kéo dài tuổi thọ mà không tốn nhiều chi phí sửa chữa.
Đặc điểm nhận diện T Plug so với các đầu cáp trung thế khác
T Plug có dạng chữ T với cổng cắm thẳng góc, bu-lông nối với sứ xuyên kiểu C, lớp che chắn ngoài và điểm đấu nối tiếp địa rõ ràng trên thân, giúp kỹ sư hiện trường phân biệt dễ dàng với Elbow dạng chữ L hoặc đầu co nhiệt thông thường. Trên catalogue của các hãng như 3M, ABB, TE Raychem hay Prysmian, sản phẩm này thường mang ký hiệu “TPLUG”, “T-Body Connector” hoặc “Tee Plug”, giúp người thiết kế tra cứu đúng mã hàng và tránh nhầm lẫn khi đặt mua.
Cấu tạo và nguyên lý hoạt động của đầu cáp ngầm T Plug

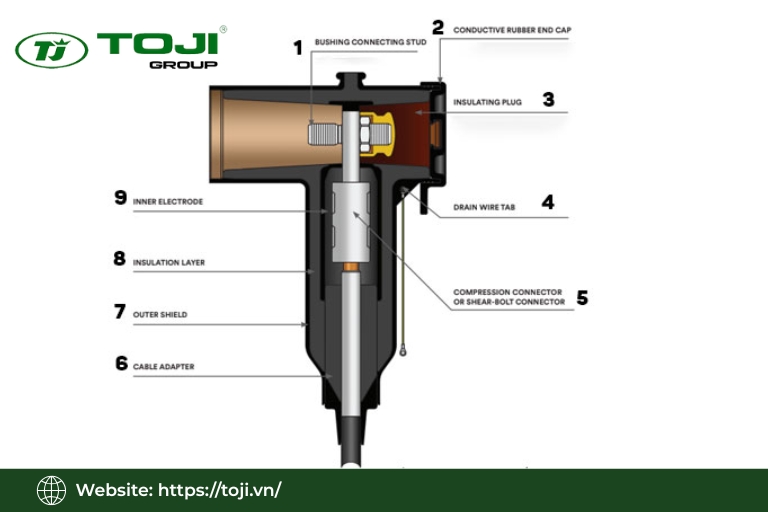

Cấu tạo của T Plug bao gồm nhiều lớp vật liệu được xếp chồng có tính toán kỹ lưỡng, từ lớp bán dẫn bên trong áp sát lõi cáp, qua lớp cách điện EPDM, đến lớp bán dẫn ngoài và lớp che chắn kim loại. Mỗi lớp đảm nhận một chức năng riêng biệt nhằm phân bố điện trường đều, ngăn phóng điện cục bộ và dẫn dòng rò về đất an toàn. Khi hiểu rõ từng lớp cấu tạo, kỹ sư sẽ lắp đặt và nghiệm thu T Plug đúng quy trình hơn, tránh sai sót dẫn đến điểm yếu cách điện.
Vật liệu và các lớp EPDM trong cấu tạo T Plug
EPDM là cao su tổng hợp có tính cách điện và chịu môi trường tốt, được dùng làm vật liệu chính cho vỏ T Plug. Cấu trúc gồm 3 lớp chính: lớp bán dẫn bên trong áp sát lõi cáp, lớp cách điện EPDM ở giữa và lớp bán dẫn ngoài, nhằm tạo ra sự phân bố điện trường đều và tránh tập trung điện trường tại các điểm chuyển tiếp. EPDM còn có khả năng chống phóng điện bề mặt và chống tracking, đáp ứng các yêu cầu kỹ thuật trong tiêu chuẩn IEC dành cho separable connector trung thế.
Lớp che chắn kim loại và điểm tiếp địa của T Plug
Lớp che chắn kim loại bên ngoài T Plug được kết nối điện với màn chắn của cáp và nối vào hệ thống tiếp địa của trạm, nhằm giữ thế bằng trên bề mặt đầu cáp và dẫn các dòng rò hoặc dòng sự cố về đất, ngăn điện áp nguy hiểm xuất hiện khi có sự cố chạm đất. Điểm nối đất trên thân T Plug cần được kiểm tra định kỳ và đo điện trở tiếp địa trong quá trình nghiệm thu để xác nhận kết nối bền chắc.
Cấu tạo đầu nối dẫn điện và giao diện với sứ xuyên kiểu C
Bộ phận dẫn điện bên trong T Plug bao gồm cosse, thanh dẫn và mối nối bu-lông với sứ xuyên kiểu C, ví dụ bu-lông M16 trên tủ RM6 Schneider. Chính cơ cấu này truyền điện từ lõi cáp sang thanh cái hoặc phần tử đóng cắt trong tủ. Việc gia công đầu cáp đúng kỹ thuật như tuốt cách điện đúng chiều dài, bấm cosse chuẩn và siết bu-lông theo mô-men quy định sẽ quyết định khả năng chịu dòng ngắn mạch và hạn chế điểm nóng cục bộ tại mối nối.
Nguyên lý dead-break và đường đi điện trường trong T Plug
T Plug chỉ được thao tác khi hệ thống đã được cô lập hoàn toàn, không còn điện áp và dòng điện, nhằm tránh đánh hồ quang nguy hiểm, khác với một số dòng Elbow được thiết kế có khả năng ngắt dưới tải hạn chế. Điện trường từ lõi cáp đi qua lớp bán dẫn trong, xuyên qua lớp cách điện EPDM và kết thúc tại sứ xuyên hoặc bushing của thiết bị, trong đó sự phân bố điện trường đều tại mọi điểm chuyển tiếp là yếu tố quyết định độ bền cách điện lâu dài.
Phân biệt T Plug với Elbow Connector và Separable Connector khác
Người thiết kế và nhà thầu thi công thường gặp khó khăn khi phải lựa chọn giữa T Plug, Elbow Connector và các dạng separable connector khác vì tên gọi và hình dạng dễ nhầm lẫn. Sự phân biệt dựa trên hình dạng, hướng đấu nối, tính năng dead-break hay load-break, giao diện sứ xuyên tương ứng và dòng định mức là điều kiện tiên quyết để thiết kế đúng cho tủ RMU, máy biến áp và trạm hợp bộ.
So sánh hình dạng, giao diện và dòng định mức T Plug – Elbow
T Plug có hình dạng chữ T và đấu nối vào sứ xuyên kiểu C bằng bu-lông, thường dùng cho dòng định mức 630A ở các ngăn I, O, B của tủ RMU. Elbow Connector có hình dạng chữ L và thường đấu vào sứ xuyên kiểu A hoặc B theo kiểu cắm thẳng, phù hợp với dòng 200-400A, thường được dùng cho ngăn Q hoặc đầu cao thế máy biến áp phân phối. Chọn nhầm loại không chỉ gây khó lắp mà còn tiềm ẩn rủi ro quá dòng tại điểm nối.
Dead-break vs load-break: khác biệt vận hành giữa T Plug và Elbow
T Plug chỉ cho phép cắm rút khi không tải, trong khi một số dòng Elbow Connector được thiết kế có khả năng ngắt mạch dưới tải hạn chế. Sự khác biệt này ảnh hưởng trực tiếp đến quy trình vận hành và an toàn thao tác: nếu nhân viên vận hành rút T Plug khi mạch còn mang điện, nguy cơ hồ quang và hư hỏng thiết bị là rất cao. Chính vì vậy kỹ sư cần xác định rõ tính năng này ngay từ giai đoạn thiết kế, tuân thủ quy trình vận hành của đơn vị điện lực.
Phân biệt T Plug với các loại IEC separable connectors khác
Không phải mọi separable connector dạng chữ T đều là T Plug cho giao diện kiểu C dòng 630A. Kỹ sư cần phân biệt T Plug với front T-Body, straight separable connector và front plug theo tiêu chuẩn IEC/EN, dựa trên hướng đấu nối, kiểu giao diện inner cone hay outer cone, điện áp danh định và dòng định mức. Đọc kỹ catalogue quốc tế và xác nhận kiểu giao diện của thiết bị trước khi đặt hàng giúp tránh mua sai sản phẩm cho dự án trung thế.
Xem thêm:
Khi nào nên dùng T Plug, khi nào nên dùng Elbow hoặc đầu cáp khác
Tiêu chí quyết định lựa chọn gồm: dòng định mức yêu cầu, kiểu sứ xuyên hoặc bushing trên thiết bị đầu cuối, hướng cáp vào thiết bị, không gian bố trí cáp trong tủ và chế độ vận hành. Nếu thiết bị có sứ xuyên kiểu C và yêu cầu dòng 630A thì T Plug là lựa chọn bắt buộc. Nếu không gian hẹp theo hướng ngang và sứ xuyên kiểu A/B thì Elbow Connector phù hợp hơn. Người thiết kế nên xây dựng bảng lựa chọn cụ thể theo từng ngăn tủ để tránh sai sót.
Phạm vi ứng dụng của đầu cáp T Plug trong các thiết bị trung thế
Đầu cáp ngầm T Plug xuất hiện trong hầu hết các hệ thống trung thế hiện đại, từ tủ RMU và máy biến áp phân phối đến GIS, trạm kiosk và lưới cáp ngầm khu công nghiệp. Hiểu rõ ứng dụng cụ thể của T Plug trong từng thiết bị giúp kỹ sư thiết kế hệ thống đồng bộ, không chỉ chọn đúng T Plug mà còn đảm bảo toàn bộ chuỗi kết nối từ cáp đến thiết bị vận hành an toàn và liên tục.
Ứng dụng đầu cáp T Plug trong tủ RMU và tủ RM6 Schneider
T Plug được sử dụng rộng rãi trong các ngăn I, O, B của tủ RMU và RM6 Schneider, nơi yêu cầu giao diện sứ xuyên kiểu C dòng 630A để đấu nối cáp ngầm cấp nguồn và đường dây đi. Các hãng tủ RMU phổ biến như ABB, Schneider, Siemens và SFA đều thiết kế sứ xuyên kiểu C tương thích với T Plug của 3M, ABB, TE Raychem và Prysmian, tuy nhiên kỹ sư cần kiểm tra tương thích cụ thể theo từng hãng tủ trước khi lựa chọn.
Ứng dụng đầu cáp T Plug trong máy biến áp trung thế và trạm kiosk
T Plug kết nối cáp ngầm với đầu cao thế dạng bushing hoặc giao diện cắm thẳng trên máy biến áp trung thế, đặc biệt phù hợp với các trạm kiosk và trạm hợp bộ nơi không gian lắp đặt hạn chế và yêu cầu kín nước cao. Cấu hình này cho phép bố trí đường dây vào ra máy biến áp linh hoạt, tăng độ tin cậy cung cấp điện cho khu công nghiệp, khu dân cư và tòa nhà cao tầng mà không cần mở rộng không gian tủ trạm.
Ứng dụng đầu cáp T Plug trong GIS và trạm biến áp hợp bộ
Trong GIS và tủ hợp bộ có giao diện cắm thẳng, T Plug đảm nhận vai trò kết nối cáp ngầm XLPE hoặc EPR với buồng khí SF6 hoặc môi chất cách điện khác, đòi hỏi yêu cầu cách điện và điện áp thử cao hơn so với RMU thông thường. Khi T Plug dùng cho hệ thống 24-36kV trong GIS, khoảng cách rò, chiều dày lớp cách điện và mức điện áp xung đều phải đáp ứng nghiêm ngặt hơn, do đó cần chọn đúng series sản phẩm tương ứng với cấp điện áp và loại giao diện của thiết bị.
Ứng dụng đầu cáp T Plug trong khu công nghiệp và năng lượng tái tạo
T Plug đóng vai trò quan trọng trong các tuyến cáp ngầm trung thế của khu công nghiệp, khu đô thị và các dự án điện mặt trời, điện gió nối vào lưới phân phối, nơi yêu cầu độ tin cậy cao và khả năng mở rộng cấu hình dễ dàng. Khả năng cắm rút của T Plug giúp rút ngắn thời gian mất điện khi bảo trì hoặc xử lý sự cố, đây là lợi thế đặc biệt quan trọng trong các dự án năng lượng tái tạo có yêu cầu khắt khe về độ sẵn sàng vận hành hệ thống.
Thông số kỹ thuật và tiêu chuẩn IEC của đầu cáp T Plug
Khi lựa chọn đầu cáp ngầm T Plug cho bất kỳ dự án trung thế nào, kỹ sư cần đối chiếu đầy đủ các thông số kỹ thuật với yêu cầu hệ thống. Các thông số chính gồm cấp điện áp danh định, dòng định mức, khả năng chịu dòng ngắn mạch, điện áp chịu đựng, tiêu chuẩn cách điện và cấp bảo vệ IP, trong đó các tiêu chuẩn IEC/EN liên quan là căn cứ quan trọng để đánh giá và nghiệm thu sản phẩm.
Cấp điện áp danh định 12kV, 24kV, 36kV của T Plug
T Plug được sản xuất theo từng cấp điện áp danh định 12kV, 24kV và 36kV, tương ứng với điện áp hệ thống 12/24/35-36kV. Các series 24kV và 36kV có thiết kế khác nhau về chiều dài creepage, chiều dày lớp cách điện và yêu cầu thử nghiệm điện áp, vì vậy không thể dùng lẫn lộn. Lắp T Plug 24kV vào hệ thống 36kV hoặc ngược lại sẽ làm giảm nghiêm trọng mức độ cách điện và tăng nguy cơ sự cố phóng điện đột ngột.
Dòng điện định mức và khả năng chịu dòng ngắn mạch
Dòng định mức điển hình của T Plug là 630A, phù hợp với phần lớn tủ RMU và cáp trung thế tiết diện 50-240 mm². Một số series cao cấp hơn có thể đạt dòng định mức 1000A hoặc 1250A để phục vụ hệ thống trạm lớn hơn. Khả năng chịu dòng ngắn mạch theo thời gian, ví dụ 16kA/3s hoặc 25kA/3s tùy thiết kế, là thông số quan trọng khi phối hợp T Plug với sứ xuyên và thiết bị đóng cắt để đảm bảo toàn bộ chuỗi kết nối chịu được điều kiện sự cố.
Điện áp chịu đựng, điện áp xung và phóng điện cục bộ
T Plug phải vượt qua các thử nghiệm điện áp theo IEC 60502-4, bao gồm điện áp chịu đựng xoay chiều và điện áp xung sét lan truyền. Yêu cầu về phóng điện cục bộ thường dưới 10pC ở điện áp thử quy định, vì phóng điện cục bộ kéo dài sẽ làm suy giảm dần lớp cách điện EPDM và dẫn đến hư hỏng sớm, đặc biệt trong môi trường ẩm ướt hoặc có dao động điện áp thường xuyên.
Tiêu chuẩn IEC, EN, IEEE liên quan đến đầu cáp T Plug
Các tiêu chuẩn chính người thiết kế cần tham chiếu gồm IEC 60502-4 cho separable connector trung thế, EN 50180 và EN 50181 quy định về giao diện sứ xuyên kiểu C, và IEEE 386 dành cho một số dòng sản phẩm thị trường Bắc Mỹ. Ngoài ra, các yêu cầu về cấp bảo vệ IP, chứng chỉ chất lượng nhà máy và kết quả thử nghiệm type test là những căn cứ quan trọng để đánh giá mức độ tin cậy kỹ thuật của T Plug khi đưa vào dự án.
Ưu điểm, hạn chế và rủi ro kỹ thuật của T Plug
Đầu cáp ngầm T Plug mang lại nhiều ưu điểm kỹ thuật rõ ràng trong ứng dụng cáp ngầm trung thế, nhưng cũng đi kèm với các yêu cầu lắp đặt nghiêm ngặt và giới hạn vận hành nhất định. Nắm vững cả 2 mặt này giúp kỹ sư đưa ra quyết định lựa chọn và vận hành chính xác, tránh rủi ro kỹ thuật do thiếu thông tin.
Ưu điểm về độ an toàn, khả năng cách điện và chống ẩm
Cấu trúc EPDM nhiều lớp kết hợp lớp che chắn kim loại nối đất và thiết kế kín nước tạo nên khả năng chống ẩm, chống phóng điện bề mặt và cách điện bền vững ngay cả trong môi trường khắc nghiệt của trạm ngầm hoặc tủ RMU đặt ngoài trời. T Plug loại bỏ nguy cơ hở đầu cáp và lộ cách điện, giúp hệ thống cáp ngầm khu đô thị và khu công nghiệp hoạt động ổn định trong nhiều năm mà không phát sinh sự cố chạm đất bất ngờ.
Ưu điểm về dễ lắp đặt, cấu hình đấu nối và bảo trì
Vì T Plug có thể cắm hoặc rút khi hệ thống đã cô lập, kỹ sư có thể thay đổi cấu hình đấu nối, thêm nhánh hoặc hoán đổi đường dây mà không cần thay toàn bộ đầu cáp co nhiệt. T Plug còn cho phép đấu nối cáp theo nhiều hướng với khoảng cách pha nhỏ, rất phù hợp với tủ RMU và trạm kiosk có không gian bố trí hạn chế và cần hoán đổi cấu hình khi mở rộng lưới.
Hạn chế và rủi ro kỹ thuật nếu sử dụng hoặc lắp đặt sai
T Plug không cho phép ngắt dưới tải, vì vậy thao tác sai quy trình khi mạch còn điện sẽ gây hồ quang nguy hiểm. Ngoài ra, chọn sai cấp điện áp, dòng định mức hoặc dùng T Plug không tương thích với sứ xuyên của thiết bị có thể gây mất cách điện hoặc quá nhiệt tại điểm nối. Bề mặt cách điện EPDM bị bẩn hoặc xước dù nhỏ cũng là nguyên nhân tiềm ẩn phóng điện bề mặt, đòi hỏi quy trình làm sạch và kiểm tra ngoại quan nghiêm ngặt trước khi đóng điện.
So sánh đầu cáp T Plug của các thương hiệu phổ biến
Thị trường Việt Nam hiện có nhiều thương hiệu cung cấp đầu cáp ngầm T Plug cho hệ thống cáp trung thế, trong đó nổi bật là 3M, ABB, TE Raychem, Prysmian, NKS và CTS. Việc so sánh dựa trên thông số kỹ thuật, tiêu chuẩn và độ tương thích với thiết bị thực tế giúp người thiết kế lựa chọn đúng sản phẩm mà không bị ảnh hưởng bởi yếu tố giá hay thương hiệu đơn thuần.
Đầu cáp T Plug 3M, ABB và TE Raychem cho tủ RMU
Dòng T Plug 24kV và 36kV của 3M thuộc series TPLUG được sử dụng rộng rãi cho tủ RMU Schneider RM6 và các thiết bị tương thích sứ xuyên kiểu C, với dải tiết diện cáp rộng và dòng định mức 630A. ABB cung cấp T Plug 24kV và 36kV đáp ứng tiêu chuẩn IEC 60502-4 và EN 50180/50181, phù hợp cho tủ RMU ABB và các hãng khác tương thích. TE Raychem với dòng RSTI cũng đáp ứng yêu cầu IEC và được sử dụng trong nhiều dự án trạm biến áp trung thế tại Việt Nam.
Đầu cáp T Plug CTS, NKS và các dòng IEC T-Body
CTS cung cấp T Plug 630A tương thích với cáp PVC, PE, XLPE và EPR cho nhiều loại thiết bị từ tủ RMU đến máy biến áp, phù hợp với các dự án cần lựa chọn ngoài 3 thương hiệu lớn. NKS cung cấp dòng IEC T-Body front connector với thông số điện áp, dòng định mức và dải tiết diện cáp đa dạng, đáp ứng tiêu chuẩn IEC/EN. Người thiết kế nên đánh giá các lựa chọn này dựa trên bảng thông số kỹ thuật và chứng chỉ thử nghiệm type test cụ thể, không chỉ dựa vào tên thương hiệu.
Tiêu chí so sánh: thông số, tiêu chuẩn, độ tương thích và ứng dụng
Bộ tiêu chí so sánh T Plug giữa các thương hiệu cần bao gồm: cấp điện áp, dòng định mức, dải tiết diện cáp tương thích, điện áp thử, tiêu chuẩn IEC/IEEE/EN đáp ứng, cấp bảo vệ IP và mức độ tương thích với loại sứ xuyên hoặc bushing của thiết bị đầu cuối trong dự án. Sau khi xác định được các sản phẩm đáp ứng tiêu chuẩn và tương thích với hệ thống, mới xem xét yếu tố giá và thời gian giao hàng để tối ưu quyết định kỹ thuật và kinh tế.
Kết luận
Đầu cáp ngầm T Plug là giải pháp đấu nối trung thế an toàn, kín điện và dễ bảo trì, được sử dụng rộng rãi cho tủ RMU, máy biến áp và hệ thống phân phối điện hiện đại. Để đảm bảo độ tin cậy lâu dài, TOJI khuyến nghị lựa chọn đúng chuẩn Interface, cấp điện áp và tiết diện cáp, đồng thời sử dụng sản phẩm chính hãng cùng quy trình lắp đặt theo tiêu chuẩn kỹ thuật.
