Đầu cáp ngầm Elbow là đầu nối cáp trung thế dạng khuỷu, kết nối cáp ngầm với bushing của RMU, máy biến áp và tủ trung thế trong lưới 15 kV đến 35 kV. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI phân tích chuyên sâu cấu tạo EPDM, nguyên lý Loadbreak và Deadbreak, thông số IEC/IEEE, tiêu chí lựa chọn theo điện áp, loại cáp, môi trường lắp đặt và lỗi thi công thường gặp để vận hành an toàn, bền vững.
Khái niệm và vai trò đầu cáp ngầm Elbow trong lưới điện trung thế
Đầu cáp ngầm Elbow là loại đầu nối cáp cách điện tách rời (separable insulated connector) dạng khuỷu, được thiết kế để kết nối cáp ngầm trung thế với thiết bị có bushing loadbreak hoặc deadbreak. Thiết bị này phân thành 2 dòng chính: Loadbreak Elbow và Deadbreak Elbow, mỗi loại phù hợp với từng yêu cầu vận hành và sơ đồ lưới khác nhau trong các trạm RMU, máy biến áp và tủ trung thế.
Định nghĩa và phân loại Loadbreak/Deadbreak Elbow
Đầu cáp ngầm Elbow được chuẩn hóa theo IEEE 386 với tên gọi separable insulated connector, có hình dạng khuỷu 90 độ để dễ thao tác trong không gian hẹp. Loadbreak Elbow cho phép đóng cắt tải ở dòng lên đến 200 A trực tiếp trên bushing loadbreak bằng sào cách điện mà không cần cắt điện hệ thống. Deadbreak Elbow không có chức năng đóng cắt tải và chỉ được phép cắm hoặc rút khi mạch điện đã được cách ly hoàn toàn, không mang điện.
Ứng dụng trong RMU, máy biến áp và hệ thống phân phối trung thế
Đầu cáp ngầm Elbow được sử dụng rộng rãi để đấu nối cáp ngầm trung thế vào tủ RMU dòng SF6 của ABB, Schneider, Siemens, cũng như vào bushing cao áp của máy biến áp phân phối 22 kV và 24 kV. Kết nối dạng deadfront, tức toàn bộ phần dẫn điện được che chắn và cách điện hoàn toàn, giúp loại bỏ rủi ro tiếp xúc trực tiếp với điện áp cao trong quá trình thao tác. Điều này đặc biệt quan trọng trong các trạm kiosk, trạm RMU có không gian vận hành hẹp.
Xem thêm:

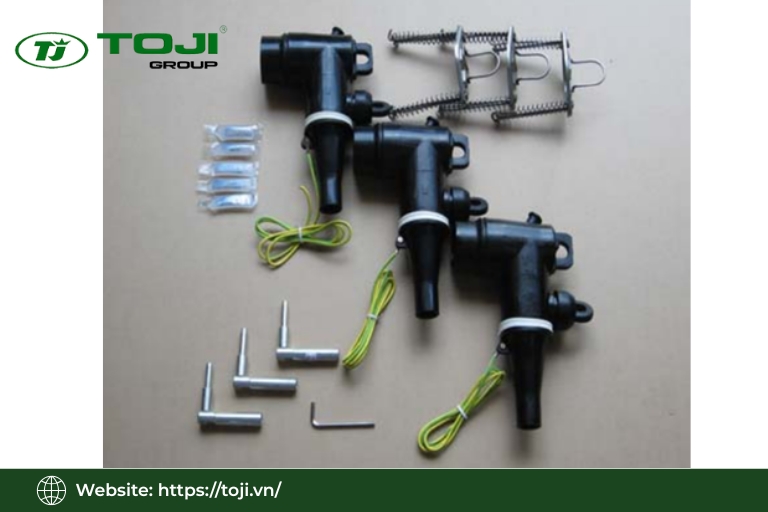

Cấu tạo chi tiết đầu cáp ngầm Elbow EPDM
Thân đầu cáp ngầm Elbow được đúc liền từ cao su EPDM (ethylene propylene diene monomer), bao gồm nhiều lớp chức năng riêng biệt cùng các phụ kiện kim loại kết hợp. Mỗi bộ phận đảm nhận một vai trò cụ thể trong việc cách điện, che chắn điện trường, truyền dòng điện và đảm bảo an toàn khi vận hành.
Thân cao su EPDM cách điện và lớp bán dẫn che chắn
Thân Elbow sử dụng cao su EPDM được lưu hóa bằng peroxide, tạo ra lớp cách điện bền vững với nhiệt độ, ẩm độ và tia cực tím. Bên ngoài lớp cách điện là lớp cao su bán dẫn liên tục, có nhiệm vụ nối đất vỏ che chắn và phân bố điện trường đồng đều trên toàn bề mặt tiếp xúc, đáp ứng yêu cầu về tính liên tục của lớp che chắn theo IEEE 592. Thiết kế 2 lớp này ngăn chặn hiện tượng tập trung điện trường cục bộ, giảm nguy cơ phóng điện bề mặt trong suốt vòng đời thiết bị.
Đầu tiếp điểm, pin cắm, cosse ép và đường dòng điện
Ruột dẫn của cáp được kết nối với thân Elbow thông qua cosse ép lưỡng kim hoặc copperTop compression connector, đảm bảo tiếp xúc điện chắc chắn và ổn định theo thời gian. Từ cosse, dòng điện truyền qua pin cắm bằng đồng mạ thiếc vào bushing của thiết bị. Đối với Loadbreak Elbow, pin cắm có đầu arc-follower tip chuyên dụng, có khả năng kéo dài và dập tắt hồ quang phát sinh khi thao tác đóng cắt tải bằng sào, bảo vệ cả thiết bị lẫn kỹ thuật viên vận hành.
Điểm thử điện áp, tai nối đất và phụ kiện an toàn
Trên thân Elbow có điểm thử điện dung (capacitive test point), cho phép kỹ thuật viên kiểm tra xem cáp còn mang điện hay không mà không cần tháo đầu nối, thường kết hợp với chỉ thị sự cố (fault indicator). Tai nối dây tiếp địa giúp nối đất lớp bán dẫn bên ngoài, ngăn điện áp cảm ứng gây nguy hiểm. Chốt kéo bằng thép không gỉ và pulling-eye cho phép thao tác từ xa bằng sào cách điện, giữ nguyên tính chất deadfront trong suốt quá trình cắm hoặc rút Elbow.
Nguyên lý hoạt động Loadbreak và Deadbreak Elbow
Nguyên lý vận hành của đầu cáp ngầm Elbow dựa trên cơ chế truyền dòng điện qua đường tiếp xúc cơ học giữa pin cắm và bushing, đồng thời kiểm soát điện trường xung quanh điểm nối bằng hình học và vật liệu của thân EPDM. Cơ chế này khác nhau đáng kể giữa Loadbreak Elbow và Deadbreak Elbow, ảnh hưởng trực tiếp đến quy trình vận hành và mức độ an toàn.
Đường đi dòng điện và kiểm soát điện trường
Dòng điện đi từ ruột dẫn cáp qua cosse ép, vào connector bên trong thân Elbow, qua pin cắm và tiếp xúc với bushing của thiết bị. Trong khi đó, lớp EPDM cách điện và lớp bán dẫn bên ngoài phối hợp tạo ra gradient điện trường đồng đều, tránh để điện trường tập trung tại vùng tiếp xúc kim loại nơi dễ xảy ra phóng điện cục bộ nhất. Buồng điện cực bên trong được thiết kế hình học đặc biệt để điều hòa điện trường quanh vùng tiếp xúc, đảm bảo cách điện bền vững trong suốt tuổi thọ thiết bị.
Cơ chế đóng cắt tải của Loadbreak Elbow
Loadbreak Elbow được thiết kế như một thiết bị đóng cắt 200 A, cho phép thao tác loadmake và loadbreak trên bushing loadbreak bằng sào cách điện tiêu chuẩn. Khi kỹ thuật viên rút Elbow ra khỏi bushing dưới tải, hồ quang phát sinh giữa arc-follower tip và tiếp điểm bushing được kéo dài đến chiều dài đủ để dập tắt an toàn trong môi trường cách điện của thân Elbow. Thao tác này phải được thực hiện đúng quy trình nhà sản xuất, đặc biệt tuân thủ giới hạn dòng cho phép và sử dụng sào cách điện phù hợp cấp điện áp.
Đặc điểm Deadbreak Elbow và điều kiện vận hành
Deadbreak Elbow không phải thiết bị đóng cắt tải; mọi thao tác cắm hoặc rút đều phải thực hiện khi mạch điện đã được cắt hoàn toàn và tiếp địa an toàn. Dù không có chức năng loadbreak, dòng Deadbreak Elbow vẫn đảm bảo đầy đủ tính chất deadfront, lớp che chắn liên tục và khả năng chịu ngập nước. Khi sử dụng Deadbreak Elbow, thiết bị chịu trách nhiệm đóng cắt tải là dao phụ tải, máy cắt hoặc thiết bị đóng cắt khác trong hệ thống, không phải bản thân đầu nối.
Ứng dụng đầu cáp ngầm Elbow trong hệ thống trung thế
Đầu cáp ngầm Elbow xuất hiện trong hầu hết các sơ đồ phân phối trung thế hiện đại, từ trạm kiosk đến trạm RMU SF6, từ bushing máy biến áp đến các nút junction của lưới vòng. Việc nắm rõ từng kịch bản ứng dụng giúp kỹ sư xác định đúng yêu cầu Loadbreak hay Deadbreak ngay từ giai đoạn thiết kế.
Đấu nối cáp ngầm với tủ RMU trung thế SF6 và GIS
Đầu cáp ngầm Elbow 24 kV của các hãng như 3M, ABB Elastimold và Eaton được sử dụng phổ biến để đấu nối cáp ngầm vào sứ plug-in của tủ RMU ABB, Schneider RM6, Siemens 8DJH. Elbow thường được lắp tại ngăn dao phụ tải trên các lộ ra và lộ vào, tạo kết nối gọn gàng trong vỏ tủ SF6 nhỏ gọn mà không yêu cầu thêm không gian cho đầu cáp kiểu co nguội hay co nhiệt cồng kềnh hơn.
Kết nối với bushing máy biến áp phân phối
Trên máy biến áp phân phối 22 kV và 24 kV, bushing cao áp loại plug-in cho phép đấu nối trực tiếp với Elbow mà không cần hộp đấu nối trung gian. Kỹ sư thường chọn Elbow 3M hoặc ABB Elastimold tương thích với đường kính và tiêu chuẩn bushing của máy biến áp thực tế trên công trình, với tiết diện cáp phổ biến từ 3×50 mm² đến 3×120 mm² ở cấp 24 kV.
Ứng dụng trong junction, recloser và hệ thống phân phối vòng
Trong lưới phân phối vòng ngầm, Elbow loadbreak cho phép tái cấu hình nhánh cáp nhanh chóng bằng thao tác trực tiếp với sào cách điện mà không cần cắt điện toàn tuyến. Deadbreak Elbow được sử dụng tại các điểm deadend, tap hoặc junction nơi đóng cắt tải do thiết bị khác đảm nhiệm. Sự linh hoạt này giúp đơn vị điện lực rút ngắn thời gian khôi phục cung cấp điện khi xử lý sự cố hoặc bảo trì tuyến cáp ngầm.
Thông số kỹ thuật và tiêu chuẩn IEC/IEEE
Kỹ sư lựa chọn đầu cáp ngầm Elbow phải nắm rõ các thông số kỹ thuật cốt lõi và tiêu chuẩn áp dụng để đánh giá đúng sản phẩm. Các thông số này bao gồm cấp điện áp, điện áp chịu đựng xung, BIL, dòng định mức, dải đường kính cách điện và tiêu chuẩn tương thích bushing.
Cấp điện áp 15 kV, 24 kV, 35 kV và điện áp thử nghiệm
Elbow trung thế thường có các cấp điện áp lớn nhất Um là 15 kV, 24 kV và 36 kV, tương thích với lưới phân phối danh định 12/20 kV và 20/35 kV. Điện áp chịu đựng AC trong 5 phút và mức BIL (Basic Insulation Level) là 2 thông số cần đối chiếu với mức quá áp thiết kế của lưới, bao gồm cả sét đánh và switching surge, để đảm bảo Elbow không bị chọc thủng cách điện trong điều kiện vận hành thực tế.
Dòng điện định mức, quá tải, BIL và giới hạn phóng điện cục bộ
Dòng liên tục phổ biến của Elbow thương mại là 200 A, một số dòng nâng cấp đạt 250 A, với khả năng chịu quá tải 300 A trong thời gian ngắn theo khuyến nghị nhà sản xuất. Giới hạn phóng điện cục bộ là thông số đánh giá độ bền cách điện dài hạn, giúp dự báo tuổi thọ thực tế của Elbow trong điều kiện vận hành liên tục. Kỹ sư cần chọn Elbow có BIL phù hợp với thiết kế bảo vệ chống sét của trạm để tránh hư hỏng cách điện khi sét đánh lan vào lưới.
Tiết diện cáp tương thích, dải đường kính cách điện và tiêu chuẩn áp dụng
Mỗi mã Elbow được thiết kế cho một dải đường kính cách điện cụ thể (CABLE RANGE CODE) và tương thích với nhóm tiết diện ruột dẫn nhất định (CONDUCTOR CODE), thường từ 25 mm² đến 240 mm² cho cáp XLPE và EPR lõi đồng hoặc nhôm. Các tiêu chuẩn chính cần đối chiếu bao gồm IEC 60502-4, HD629.1, EN-50180, EN-50181 cho phía IEC và IEEE 386, IEEE 592 cho phía IEEE, quy định về tương thích bushing, tính liên tục lớp che chắn và yêu cầu deadfront.
So sánh Loadbreak, Deadbreak và các giải pháp đấu nối khác
Đầu cáp ngầm Elbow không phải lựa chọn duy nhất để đấu nối cáp trung thế; kỹ sư cần so sánh với đầu cáp co nguội, co nhiệt và đầu cáp thẳng để chọn đúng giải pháp theo yêu cầu của từng công trình. Cả 2 dòng Loadbreak và Deadbreak đều có ưu thế riêng tùy mục đích vận hành.
Loadbreak Elbow so với Deadbreak Elbow
Loadbreak Elbow cho phép thao tác đóng cắt 200 A trực tiếp trên bushing bằng sào cách điện, phù hợp cho các vị trí cần vận hành linh hoạt mà không cắt điện toàn tuyến. Deadbreak Elbow chỉ được thao tác khi mạch đã cách ly, nhưng bù lại thường có thiết kế đơn giản hơn, chi phí thấp hơn và phù hợp khi thiết bị đóng cắt tải khác đã tích hợp sẵn trong sơ đồ lưới. Cả 2 loại đều đảm bảo deadfront và lớp che chắn liên tục, nhưng khác nhau ở trách nhiệm đóng cắt tải trong sơ đồ vận hành.
Elbow so với đầu cáp co nguội, co nhiệt và đầu cáp thẳng
Đầu cáp co nguội và co nhiệt là các giải pháp kết thúc cáp cố định, thường dùng khi đấu trực tiếp vào thiết bị kiểu bích hoặc thanh cái hở, không có tính separable. Elbow có lợi thế cho phép tháo lắp nhanh bằng sào cách điện, không yêu cầu chiều cao pha lớn, và tích hợp sẵn test point, tai tiếp địa, phù hợp tuyệt vời cho trạm kiosk và RMU compact. Đầu cáp co nguội hoặc co nhiệt phù hợp hơn khi đầu nối cáp vào thiết bị không dùng bushing plug-in chuẩn, hoặc khi lưới không có yêu cầu tái cấu hình đầu nối sau lắp đặt.
Tiêu chí lựa chọn Elbow thay vì các giải pháp khác
Kỹ sư nên chọn đầu cáp ngầm Elbow khi hệ thống yêu cầu deadfront, kết nối separable, bushing plug-in chuẩn và môi trường trạm compact như kiosk hoặc RMU. Ngược lại, đầu cáp co nguội hay co nhiệt phù hợp hơn khi thiết bị không có bushing plug-in, hoặc sau khi lắp đặt đầu nối không cần thao tác thêm. Quyết định cuối cùng phụ thuộc vào loại bushing của thiết bị đầu cuối, yêu cầu vận hành và tần suất thao tác trên đầu nối.
Tiêu chí lựa chọn đầu cáp ngầm Elbow theo cấp điện áp và loại cáp
Việc chọn đúng đầu cáp ngầm Elbow đòi hỏi kỹ sư phải xác định rõ 3 nhóm thông số: điện áp hệ thống, đặc tính cáp và môi trường lắp đặt. Bỏ qua bất kỳ nhóm nào trong số này đều có thể dẫn tới chọn sai mã sản phẩm, gây hỏng hóc sớm hoặc mất an toàn vận hành.
Căn cứ vào điện áp hệ thống, sơ đồ lưới và khả năng đóng cắt tải
Kỹ sư cần chọn Um phù hợp với điện áp danh định của lưới và đối chiếu BIL với mức quá áp thiết kế, bao gồm sét và switching. Sơ đồ lưới cũng ảnh hưởng trực tiếp: lưới vòng hoặc lưới có yêu cầu tái cấu hình linh hoạt ưu tiên Loadbreak Elbow, trong khi lưới hình tia với thiết bị đóng cắt tích hợp sẵn có thể dùng Deadbreak Elbow để tối ưu chi phí.
Lựa chọn theo loại cáp, tiết diện ruột dẫn và đường kính cách điện
Kỹ sư phải đo đường kính ngoài của lớp cách điện cáp thực tế, đối chiếu với CABLE RANGE CODE trong catalogue của Elbow để đảm bảo lắp vừa khít. Tiếp theo, CONDUCTOR CODE phải tương thích với loại ruột dẫn (đồng hoặc nhôm) và tiết diện thực tế, tránh dùng cosse không đúng kích thước.
Ảnh hưởng của môi trường lắp đặt: trong nhà, ngoài trời, trạm kiosk
Elbow dùng ngoài trời, trong trạm kiosk đặt nổi hoặc trong hầm cáp ngập nước phải đáp ứng yêu cầu submersible và fully-shielded theo tiêu chuẩn của nhà sản xuất. Trạm đặt trong khu vực có nguy cơ ngập cao cần Elbow có thiết kế chống thấm tại điểm tiếp giáp cosse và vỏ EPDM. Môi trường trong nhà thông thoáng có yêu cầu thấp hơn về chống thấm, nhưng vẫn phải đảm bảo deadfront và lớp che chắn liên tục để bảo vệ nhân viên vận hành.
Quy trình lắp đặt, kiểm tra và bảo trì đầu cáp ngầm Elbow
Quy trình lắp đặt đầu cáp ngầm Elbow phải tuân thủ hướng dẫn chi tiết của nhà sản xuất và tiêu chuẩn IEC liên quan, đồng thời do kỹ thuật viên được đào tạo chuyên biệt thực hiện. Bất kỳ sai lệch nào trong quá trình thi công đều có thể dẫn tới hư hỏng cách điện, phóng điện hoặc sự cố nguy hiểm trong vận hành.
Chuẩn bị cáp, tước cách điện, vệ sinh bề mặt
Kỹ thuật viên phải xác định chính xác chiều dài tuốt vỏ ngoài, lớp bán dẫn ngoài và lớp cách điện theo kích thước quy định trong hướng dẫn lắp đặt của từng mã Elbow cụ thể. Dụng cụ tước chuyên dụng phải được sử dụng để tránh làm tổn hại lớp bán dẫn, vì vết trầy xước hoặc cắt không đều sẽ tạo ra điểm tập trung điện trường nguy hiểm. Bề mặt cáp sau khi tước phải được lau sạch hoàn toàn bằng vật liệu chuyên dụng để loại bỏ dầu, bụi và hơi ẩm trước khi lắp thân Elbow.
Lắp đầu cáp, siết lực, đấu nối đất và kiểm tra test point
Kỹ thuật viên ép cosse lưỡng kim hoặc copperTop connector vào ruột dẫn cáp bằng khuôn ép đúng kích thước, sau đó đẩy housing Elbow lên cáp cho đến khi đạt vị trí định sẵn theo dấu mốc trên thân sản phẩm. Probe được vặn vào connector đến mô-men lực đúng, lắp bail assembly và pulling-eye, đấu dây tiếp địa vào tai nối đất trên Elbow. Trước khi đấu nối vào lưới, kỹ thuật viên dùng thiết bị kiểm tra áp vào test point để xác nhận cáp không còn mang điện, sau đó thực hiện thử nghiệm cách điện sau lắp đặt.
Kiểm tra định kỳ, vệ sinh, siết lại và thay thế
Đầu cáp ngầm Elbow cần được kiểm tra định kỳ về tình trạng bề mặt EPDM như vết nứt, tracking, dấu hiệu chảy nhựa hoặc biến màu cục bộ. Kỹ thuật viên cũng đo điện trở cách điện để phát hiện suy giảm sớm trước khi xảy ra sự cố. Elbow cần thay thế ngay khi phát hiện phóng điện, ngửi thấy mùi cháy, đo thấy điện trở cách điện giảm đột ngột, connector quá nóng hoặc sau sự cố ngắn mạch vượt ngưỡng thiết kế.
Kết luận
Đầu cáp ngầm Elbow là thành phần trọng yếu trong lưới phân phối trung thế, đảm bảo kết nối deadfront, cách điện an toàn và khả năng thao tác linh hoạt giữa cáp ngầm và thiết bị RMU, máy biến áp. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI, với năng lực tư vấn, cung cấp đầu cáp ngầm Elbow chính hãng từ các thương hiệu ABB, 3M, Eaton và TE Connectivity, cùng đội ngũ hỗ trợ kỹ thuật chuyên biệt, sẵn sàng đồng hành cùng khách hàng từ giai đoạn thiết kế đến nghiệm thu và vận hành dự án trung thế.
