Đầu cáp co nhiệt 3M là phụ kiện quan trọng trong giải pháp đấu nối cáp điện trung thế và hạ thế cho dự án công nghiệp, trạm biến áp và lưới phân phối. Công ty Cổ phần Tập đoàn TOJI tổng hợp hướng dẫn kỹ thuật – thương mại giúp bạn nắm rõ cấu tạo, ưu điểm, phân loại, thông số, ứng dụng và cách lựa chọn đúng đầu cáp co nhiệt 3M, đồng thời tránh sai lầm khi thi công và tối ưu chi phí dự án.

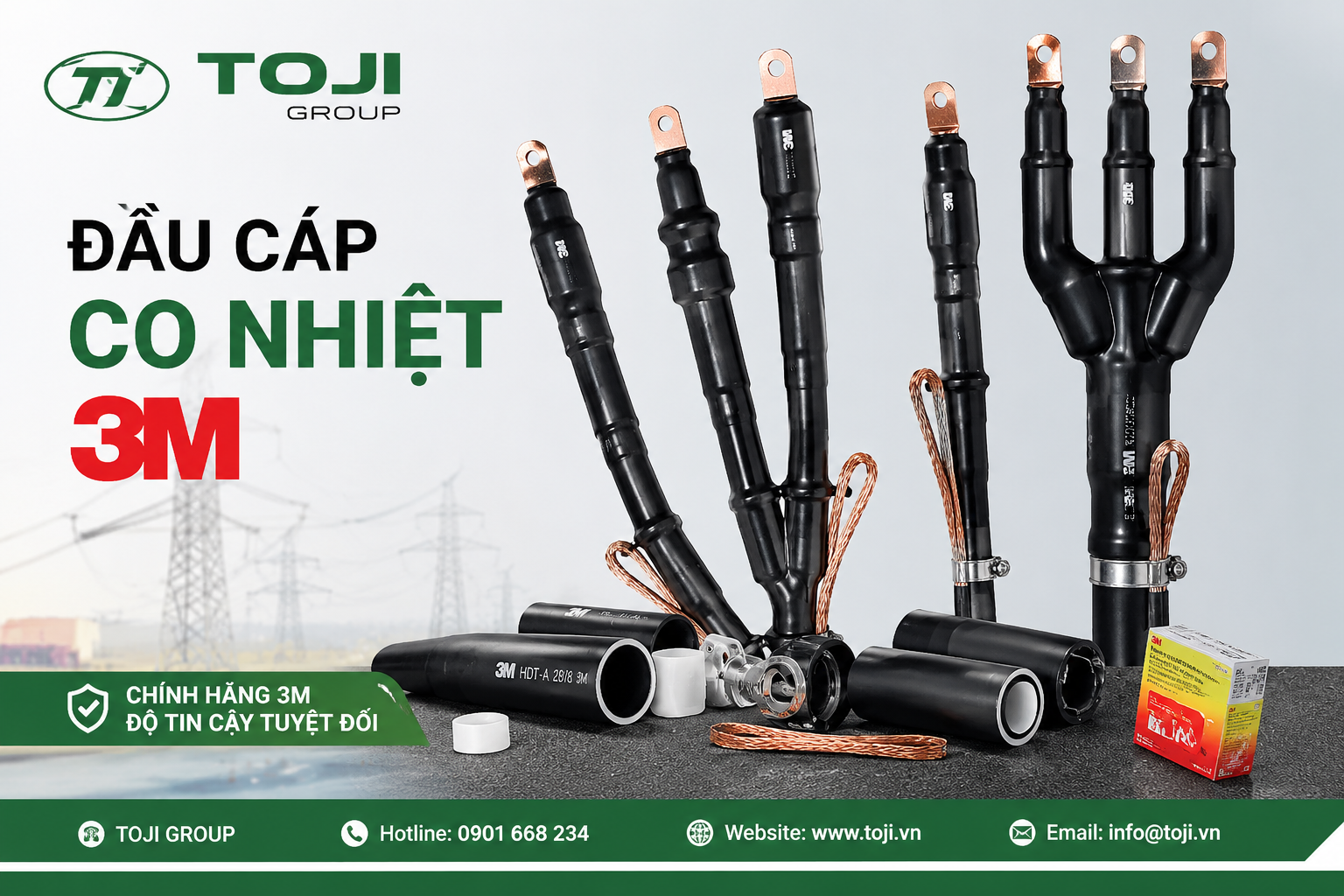

Đầu cáp co nhiệt 3M là gì và hoạt động thế nào
Đầu cáp co nhiệt 3M là bộ phụ kiện dùng để kết thúc cáp điện tại điểm đấu nối với thiết bị điện, đảm bảo cách điện, chống ẩm và bảo vệ cơ học cho toàn bộ mối nối. Sản phẩm được sản xuất từ vật liệu polyolefin có tính co nhiệt, tức là khi tiếp xúc nhiệt độ cao trong quá trình thi công, vật liệu sẽ co lại ôm sát bề mặt cáp, tạo lớp bọc kín hoàn toàn.
Khái niệm và nguyên lý co nhiệt của đầu cáp 3M
Vật liệu polyolefin được gia nhiệt và định hình ở trạng thái giãn trong quá trình sản xuất. Khi kỹ thuật viên dùng đèn khò hoặc nguồn nhiệt phù hợp tác động lên sản phẩm trong quá trình thi công, vật liệu trở lại hình dạng ban đầu và co chặt quanh cáp, tạo lớp bọc kín không có khe hở. Gia nhiệt đúng kỹ thuật, đồng đều và đúng nhiệt độ là yếu tố then chốt, vì nếu gia nhiệt không đều sẽ xuất hiện bọt khí, nếp gấp hoặc vùng không bám sát, dẫn đến khuyết tật cách điện ngay từ bước lắp đặt.
Cấu tạo cơ bản và vai trò từng lớp

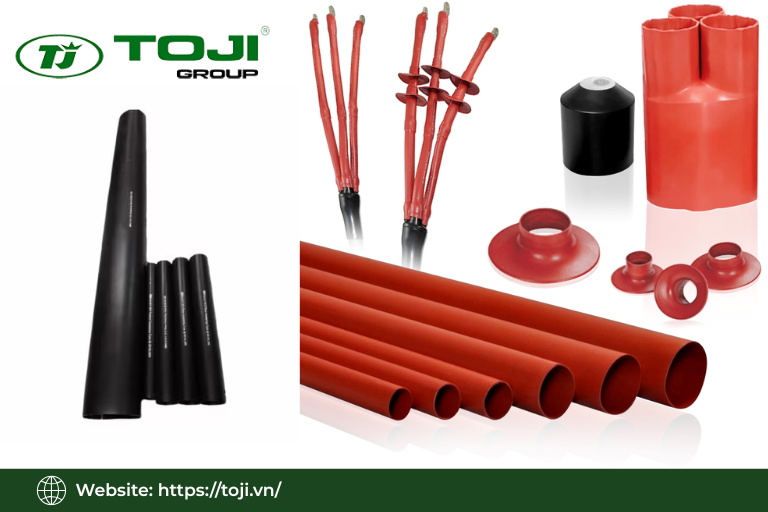

Một bộ đầu cáp co nhiệt 3M gồm ống co nhiệt chính, lớp mastic chống ẩm, ống bán dẫn, lớp cách điện, phần bọc ngoài chịu thời tiết và các phụ kiện đi kèm như băng keo, đầu cos. Lớp mastic ngăn ẩm xâm nhập vào điểm đấu nối ngay cả khi cáp ngập nước hoặc đặt trong môi trường có độ ẩm cao. Lớp bán dẫn phân bố điện trường đều, tránh tập trung điện áp tại góc cắt cáp, trong khi lớp cách điện và phần bọc ngoài bảo vệ cơ học, chống tia UV và thời tiết cho toàn bộ điểm đấu nối.
Ưu điểm và tiêu chuẩn của đầu cáp co nhiệt 3M
Đầu cáp co nhiệt 3M được tin dùng rộng rãi trong các dự án công nghiệp và lưới điện nhờ tập hợp các ưu điểm kỹ thuật nổi bật. Ngoài độ bền cơ học và điện cao, sản phẩm đáp ứng các tiêu chuẩn quốc tế nghiêm ngặt, tạo sự khác biệt rõ rệt so với các sản phẩm không rõ nguồn gốc trên thị trường.
Độ bền cơ học, điện và khả năng chịu tia UV, thời tiết
Đầu cáp co nhiệt 3M chịu được lực kéo, va đập và rung động liên tục trong suốt quá trình vận hành, đặc biệt trong môi trường nhà máy và trạm biến áp ngoài trời. Lớp bọc ngoài được chế tạo để chống tia UV, mưa, nắng và độ ẩm cao, giúp sản phẩm duy trì tính năng cách điện trong nhiều năm mà không bị lão hóa nhanh. Đây là yếu tố then chốt khi lắp đặt trên cột, trạm ngoài trời hoặc khu công nghiệp ven biển có độ ẩm và độ muối cao.
Xem thêm:
Khả năng chống rò điện và ổn định cách điện lâu dài
Lớp mastic chống ẩm xâm nhập ngay tại điểm tiếp giáp giữa cáp và đầu cos, trong khi lớp bán dẫn phân bố điện trường đều để tránh phóng điện cục bộ hoặc rò điện bề mặt theo thời gian. Thiết kế đa lớp này không chỉ bảo vệ đầu cáp mà còn kéo dài tuổi thọ cả đoạn cáp kết nối, giảm rủi ro sự cố cách điện trong vận hành dài hạn tại các trạm điện liên tục tải.
Tiêu chuẩn IEC, TCVN và thử nghiệm điển hình
Sản phẩm đầu cáp co nhiệt 3M được thiết kế và sản xuất theo tiêu chuẩn quốc tế IEC 60502-4, tiêu chuẩn được áp dụng rộng rãi cho đầu cáp và hộp nối cáp điện lực. Trước khi xuất xưởng, từng lô sản phẩm trải qua các bước thử nghiệm điện áp, điện áp xung, độ kín nước và độ bền cơ học để xác nhận hiệu suất đúng tiêu chuẩn. Tại Việt Nam, tiêu chuẩn TCVN tương đương được áp dụng trong các dự án lưới điện của EVN và các chủ đầu tư yêu cầu tuân thủ quy chuẩn quốc gia.
Phân loại các dòng đầu cáp co nhiệt 3M theo ứng dụng
Dải sản phẩm đầu cáp co nhiệt 3M bao phủ từ hạ thế 0,6/1kV đến trung thế 24kV, 35kV, 36kV, bao gồm cả phiên bản lắp trong nhà và ngoài trời, cáp 1 lõi và 3 lõi. Việc nắm rõ từng dòng sản phẩm giúp kỹ sư và nhà thầu lựa chọn đúng ngay từ bước lập danh mục vật tư, tránh đặt nhầm model hoặc mua sản phẩm không phù hợp cấp điện áp.
Đầu cáp co nhiệt hạ thế HST-Series 0,6/1kV
Dòng HST-Series được thiết kế dành riêng cho cáp hạ thế nhiều lõi, thường gặp tại điểm đấu vào máy biến áp phía hạ áp, tủ phân phối, động cơ điện công suất lớn và cáp cấp điện trực tiếp cho thiết bị. Dải tiết diện của dòng này có thể đáp ứng từ các tiết diện nhỏ đến các tiết diện lớn phổ biến trong công nghiệp, tùy model cụ thể trong danh mục sản phẩm 3M.
Đầu cáp co nhiệt trung thế 24kV, 35kV, 36kV lắp trong nhà
Dòng MHI 24kV-3 Series và các dòng trung thế tương tự được thiết kế cho cáp trung thế 1 pha và 3 pha lắp trong nhà, sử dụng trong tủ trung thế, trạm kios, buồng cáp máy biến áp 22/35kV hoặc tủ RMU trong nhà. Ống co nhiệt polyolefin cứng chắc đáp ứng yêu cầu cách điện theo tiêu chuẩn IEC, đồng thời cung cấp bảo vệ cơ học đủ cho môi trường vận hành trong nhà có kiểm soát nhiệt độ và độ ẩm.
Đầu cáp co nhiệt trung thế ngoài trời cho 24kV, 35kV
Dòng đầu cáp ngoài trời như model 35kV 3x50mm² hoặc 24kV dải tiết diện 185-300mm² được bổ sung lớp bọc ngoài chịu tia UV cao hơn, phù hợp cho lắp đặt trên đầu cột, trạm kios ngoài trời, trạm biến áp nền và tuyến cáp ngầm lên khỏi mặt đất. Lớp bọc này ngăn lão hóa do tia UV, chống mưa trực tiếp và chịu được biên độ nhiệt độ lớn giữa ngày và đêm, đảm bảo cách điện ổn định trong nhiều năm vận hành.
Phân loại theo số lõi và dải tiết diện cáp
Đầu cáp co nhiệt 3M đáp ứng cấu hình cáp 1 lõi và 3 lõi với dải tiết diện rộng từ khoảng 16mm² đến 400mm², bao phủ hầu hết các sơ đồ đấu nối phổ biến trong công nghiệp và hạ tầng điện. Kỹ sư cần xác định rõ số lõi cáp và tiết diện thực tế của dự án trước khi đặt hàng, vì mỗi model 3M có dải tiết diện hợp lệ riêng và không thể dùng chung giữa các nhóm tiết diện khác nhau.
Thông số kỹ thuật cần biết khi chọn đầu cáp co nhiệt 3M
Khi đọc catalogue hoặc datasheet của đầu cáp co nhiệt 3M, kỹ sư cần đối chiếu trực tiếp các thông số với yêu cầu của hệ thống điện trong dự án. Việc nắm vững các thông số kỹ thuật chính giúp lựa chọn chính xác giữa các dòng sản phẩm và tránh sai sót dẫn đến lựa chọn sản phẩm không phù hợp cấp điện áp hoặc tiết diện cáp.
Dải tiết diện cáp, cấp điện áp và điện áp chịu xung
Mỗi dòng đầu cáp 3M có dải tiết diện cáp phù hợp riêng, ví dụ dòng 24kV 3 pha trong nhà có thể áp dụng cho dải từ 35mm² đến 300mm², trong khi dòng hạ thế HST đáp ứng tiết diện cáp nhiều lõi rộng hơn. Điện áp làm việc danh định (0,6/1kV, 24kV, 35kV, 36kV) và điện áp chịu xung là 2 thông số bắt buộc phải khớp với cấp điện áp của hệ thống, vì dùng đầu cáp có cấp điện áp thấp hơn hệ thống là nguy cơ sự cố nghiêm trọng.
Giới hạn nhiệt độ vận hành, quá tải và môi trường làm việc
Các thông số giới hạn nhiệt độ vận hành cho biết đầu cáp chịu được tải bình thường và tình huống quá tải ngắn hạn ở mức nào, giúp kỹ sư xác định sản phẩm có phù hợp với điều kiện phụ tải thực tế không. Môi trường lắp đặt ảnh hưởng trực tiếp đến lựa chọn lớp bọc ngoài: môi trường trong nhà cho phép chọn dòng tiêu chuẩn, còn môi trường ngoài trời, biển hoặc hóa chất yêu cầu dòng có khả năng bảo vệ cao hơn.
Vật liệu chế tạo, màn chắn kim loại và có giáp/không giáp
Vật liệu polyolefin là tiêu chuẩn cho toàn bộ dải đầu cáp co nhiệt 3M, cung cấp tỷ lệ co lại ổn định, độ dẻo tốt và khả năng bám sát bề mặt cáp sau khi gia nhiệt. Kỹ sư cần xác định loại màn chắn của cáp (dây đồng tròn, băng đồng) và cáp có giáp thép hay không giáp, vì đầu cáp 3M có các phiên bản tương ứng để xử lý màn chắn và giáp theo đúng quy trình, đảm bảo tiếp đất màn chắn đúng kỹ thuật.
Tiêu chuẩn kỹ thuật và thử nghiệm điển hình
Tiêu chuẩn IEC 60502-4 là nền tảng thiết kế cho đầu cáp trung thế 3M, và tiêu chuẩn TCVN tương đương được viện dẫn trong các hồ sơ kỹ thuật dự án điện tại Việt Nam. Quá trình thử nghiệm bao gồm kiểm tra điện áp dài hạn, điện áp xung sét, độ kín nước theo chiều dọc, độ bền kéo và đo điện trở cách điện bề mặt, đảm bảo sản phẩm xuất xưởng đáp ứng toàn bộ yêu cầu của tiêu chuẩn.
Ứng dụng thực tế của đầu cáp co nhiệt 3M trong hệ thống điện
Đầu cáp co nhiệt 3M xuất hiện ở hầu hết các điểm đấu nối quan trọng trong hệ thống điện công nghiệp và hạ tầng năng lượng. Mỗi vị trí đấu nối có yêu cầu kỹ thuật khác nhau về điện áp, môi trường và cấu trúc cáp, đòi hỏi lựa chọn đúng dòng sản phẩm để đảm bảo độ tin cậy lâu dài.
Đấu nối cáp vào máy biến áp, tủ trung thế, tủ RMU, tủ cắt
Tại các trạm biến áp 22/35kV, đầu cáp co nhiệt 3M được sử dụng để kết thúc cáp ngầm trung thế đấu vào đầu cực của máy biến áp, tủ RMU ABB, tủ cắt VCB, tủ LBS và các thiết bị trung thế khác. Đây là điểm chịu ứng lực điện cao nhất trong toàn tuyến cáp, nên chất lượng cách điện và độ kín chống ẩm của đầu cáp ảnh hưởng trực tiếp đến độ tin cậy vận hành của toàn trạm.
Ứng dụng trong nhà máy, khu công nghiệp và lưới phân phối
Tuyến cáp ngầm trung thế trong khu công nghiệp kết nối nhiều điểm từ trạm biến áp trung tâm đến tủ RMU phụ tải, máy biến áp phân xưởng và các tải quan trọng, trong đó mỗi điểm đấu nối đều yêu cầu đầu cáp đúng chủng loại. Lưới điện phân phối 22kV của đơn vị điện lực cũng sử dụng đầu cáp co nhiệt 3M ở nhiều điểm chuyển tiếp từ cáp ngầm lên thiết bị đóng cắt ngoài trời, đặc biệt tại các trạm biến áp phân phối dọc đường.
Vai trò trong các dự án năng lượng mặt trời, điện gió
Dự án điện mặt trời và điện gió sử dụng nhiều tuyến cáp ngầm trung thế nối từ máy biến áp nâng áp, tủ trung thế, recloser đến điểm đấu nối với lưới điện quốc gia. Môi trường ngoài trời của các dự án này thường rất khắc nghiệt về tia UV, gió, mưa và biên độ nhiệt, đòi hỏi đầu cáp ngoài trời của dòng co nhiệt 3M có khả năng bảo vệ toàn diện để duy trì cách điện trong cả vòng đời dự án thường kéo dài 20-25 năm.
Tích hợp với phụ kiện cáp trung thế khác
Đầu cáp co nhiệt 3M hoạt động tối ưu khi kết hợp với hệ sinh thái phụ kiện cáp đồng bộ gồm đầu nối kiểu khuỷu (elbow), đầu T-plug, hộp nối cáp, băng keo cách điện và đầu cos đồng chính hãng. Sử dụng trọn bộ phụ kiện từ 1 nhà cung cấp đảm bảo tính tương thích về kích thước, vật liệu và tiêu chuẩn, đồng thời đơn giản hóa quản lý chất lượng và bảo hành toàn bộ hệ thống đấu nối.
So sánh đầu cáp co nhiệt 3M với đầu cáp co nguội và thương hiệu khác
Người mua thường phân vân giữa đầu cáp co nhiệt 3M và đầu cáp co nguội 3M, hoặc giữa thương hiệu 3M và các thương hiệu khác trên thị trường. Để đưa ra quyết định đúng, cần hiểu rõ sự khác biệt về cấu tạo, quy trình thi công, chi phí và phạm vi ứng dụng của từng loại.
Khác biệt về cấu tạo và nguyên lý thi công

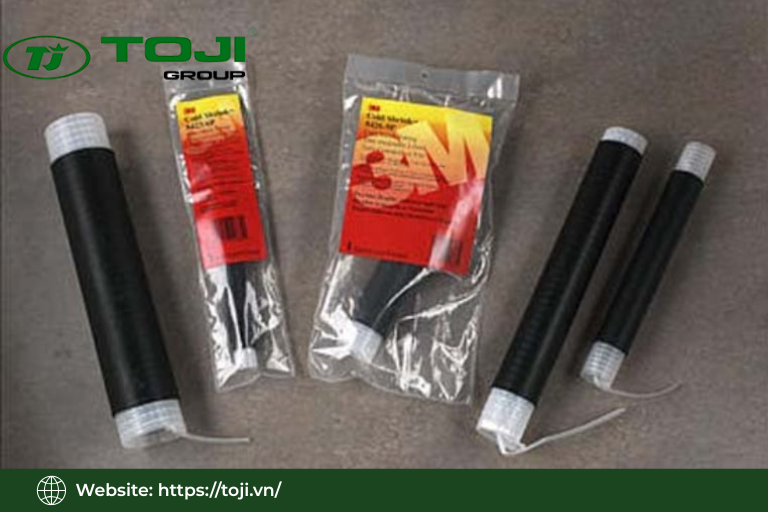

Đầu cáp co nhiệt dùng vật liệu polyolefin co lại khi gia nhiệt bằng đèn khò, yêu cầu kỹ thuật viên có kinh nghiệm thực hiện đúng nhiệt độ và tốc độ di chuyển đèn khò để tránh quá nhiệt hoặc co không đều. Đầu cáp co nguội là ống cao su silicone được kéo giãn sẵn trên lõi nhựa, khi tháo lõi ra thì ống tự co lại ôm sát cáp mà không cần bất kỳ nguồn nhiệt nào, giảm đáng kể rủi ro cháy vật tư hoặc lỗi thi công do nhiệt.
So sánh chi phí, thời gian thi công và yêu cầu tay nghề
Đầu cáp co nhiệt có chi phí vật tư thường thấp hơn co nguội cùng cấp điện áp, nhưng đòi hỏi thợ lành nghề, đèn khò chất lượng và thời gian gia nhiệt đúng kỹ thuật từng đoạn. Đầu cáp co nguội thi công nhanh hơn, ít phụ thuộc tay nghề hơn nhưng chi phí vật tư cao hơn, do đó tổng chi phí thực tế (vật tư cộng thi công cộng quản lý chất lượng) cần được tính toán theo khối lượng và điều kiện cụ thể của từng công trình.
Đánh giá độ bền và phạm vi ứng dụng
Cả 2 công nghệ đều được chấp nhận cho ứng dụng trong nhà và ngoài trời ở cấp trung thế, tuy nhiên đầu cáp co nguội thường được xem là lựa chọn cao cấp hơn cho các điều kiện khắc nghiệt hoặc ứng dụng đòi hỏi thi công không thể dùng lửa. Đầu cáp co nhiệt 3M vẫn là lựa chọn phổ biến, kinh tế và hiệu quả cho phần lớn dự án công nghiệp và lưới điện phân phối, miễn là thi công đúng kỹ thuật và kiểm tra chất lượng đầy đủ sau lắp đặt.
Vị thế thương hiệu 3M so với nhà sản xuất khác
Thương hiệu 3M (Mỹ) có hơn nhiều thập kỷ kinh nghiệm trong lĩnh vực phụ kiện cáp điện, với tiêu chuẩn sản xuất nghiêm ngặt, hệ sinh thái sản phẩm đa dạng từ hạ thế đến trung thế và cao thế, được sử dụng trong các dự án điện lớn trên toàn thế giới. Khi so sánh với thương hiệu khác, kỹ sư nên ưu tiên đối chiếu kết quả thử nghiệm IEC, chứng chỉ chất lượng, hỗ trợ kỹ thuật và hồ sơ ứng dụng thực tế, thay vì chỉ so sánh giá đơn vị sản phẩm.
Đầu cáp co nhiệt 3M là phụ kiện kỹ thuật quan trọng mà kỹ sư, nhà thầu và chủ đầu tư cần lựa chọn đúng ngay từ bước thiết kế để đảm bảo độ tin cậy và tuổi thọ của toàn hệ thống đấu nối cáp điện. Khách hàng có thể liên hệ TOJI để nhận tư vấn miễn phí, catalogue kỹ thuật mới nhất, hỗ trợ thi công và khám phá thêm toàn bộ hệ sinh thái phụ kiện cáp điện trung thế và hạ thế trong danh mục sản phẩm của tập đoàn.
