Đầu cáp 3M 3x50mm2 là phụ kiện trung thế chuyên dụng cho cáp ngầm 3 lõi tiết diện 50mm2, nhưng kỹ sư và nhà thầu thường lúng túng khi phân biệt co nguội, co nhiệt, Elbow hay Tplug, hoặc khi đối chiếu với bản vẽ thiết kế. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI tổng hợp bài viết này để giúp bạn nắm rõ cấu tạo, thông số kỹ thuật, ứng dụng và cách lựa chọn đúng model cho từng dự án.
Khái niệm đầu cáp 3M 3x50mm2
Đầu cáp 3M 3x50mm2 là bộ phụ kiện trung thế hoàn chỉnh, được thiết kế để kết thúc và cách điện đầu cáp ngầm 3 lõi tiết diện 50mm2 tại điểm chuyển tiếp sang thiết bị điện. Sản phẩm này không phải đầu nối cơ khí đơn giản hay cos thông thường, mà bao gồm nhiều lớp cách điện, điều áp và làm kín hoàn chỉnh, đáp ứng yêu cầu của hệ thống điện áp định mức trung thế.
Định nghĩa và mục đích của đầu cáp 3M 3x50mm2
Đầu cáp 3M 3x50mm2 là hệ thống cách điện, điều áp và làm kín đồng bộ, giúp chuyển tiếp an toàn từ cáp ngầm sang thiết bị như tủ RMU, cầu dao phụ tải, máy biến áp hoặc các điểm tiếp xúc trong trạm biến áp. Mục đích cốt lõi là ngăn phóng điện bề mặt tại vùng tiếp giáp giữa cách điện cáp và phần kim loại dẫn điện.
Khác với đầu nối cáp hạ thế hoặc ống co đơn thuần, đầu cáp 3M trung thế yêu cầu lớp điều áp điện trường, lớp cách điện bổ sung, lớp che mưa và mastic làm kín, tất cả phải đáp ứng tiêu chuẩn thử nghiệm trung thế mới được đưa vào vận hành.
Phân biệt đầu cáp 3M với các dòng sản phẩm khác
Đầu cáp 3M 3x50mm2 dành riêng cho cáp 3 lõi tiết diện 50mm2, hoàn toàn khác biệt với các mã tiết diện lớn hơn như 70mm2, 95mm2, 120mm2 hay nhỏ hơn như 25mm2, 35mm2 trong cùng dòng sản phẩm. Chọn sai tiết diện dẫn đến ống co không ôm sát hoặc không đảm bảo chức năng điều áp.
Người dùng cần phân biệt rõ 4 dạng chính: đầu cáp co nguội dòng QTII-4S-32 Series dùng trong nhà, đầu cáp co nguội QT-II ngoài trời, đầu cáp co nhiệt MHO 24kV 3C ngoài trời, và đầu cáp Elbow hoặc Tplug dành riêng cho tủ RMU. Mỗi dạng có cơ chế lắp đặt và phạm vi ứng dụng khác nhau, nên lựa chọn sai model có thể gây mất an toàn vận hành.
Cấu tạo và nguyên lý làm kín đầu cáp 3M
Hiểu cấu tạo của đầu cáp 3M 3x50mm2 giúp người dùng nhận ra đây là hệ thống kỹ thuật nhiều lớp, không chỉ là ống co đơn giản. Nguyên lý làm kín dựa trên công nghệ co nguội hoặc co nhiệt, trong đó vật liệu Silicone, EPDM hoặc polyolefin tạo ra lớp rào chắn chống thấm nước, chống phóng điện bề mặt và bảo vệ độ bền cáp trong suốt vòng đời vận hành.

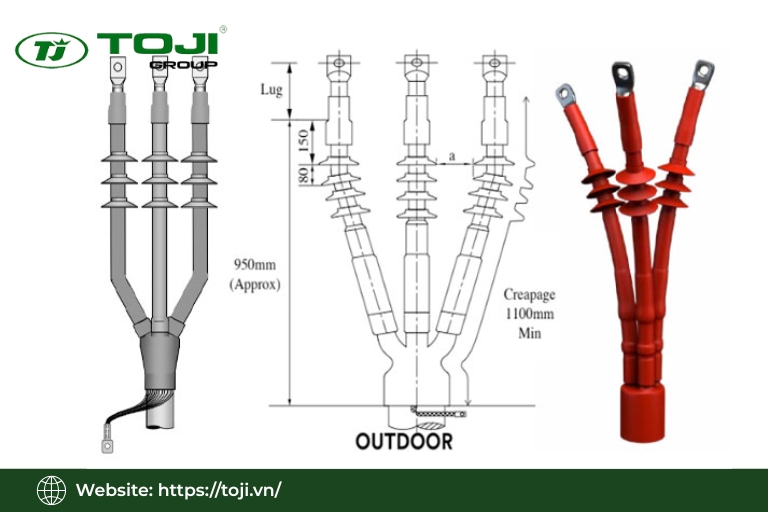

Các lớp cấu tạo chính của đầu cáp 3M
Bộ đầu cáp 3M 3x50mm2 thường bao gồm bộ tách pha, ống bọc điều áp, ống kín đầu cos, tán che mưa, băng mastic điều áp và băng mastic làm kín. Mỗi lớp đảm nhận một chức năng riêng biệt trong hệ thống bảo vệ tổng thể.
Ống điều áp phân bố đều điện trường tại vùng chuyển tiếp giữa cách điện cáp và đầu cos, ngăn tập trung điện áp cục bộ. Ống kín đầu cos bảo vệ vùng tiếp xúc cơ khí khỏi hơi ẩm. Tán che mưa và ống co ngoài ngăn nước chảy bám bề mặt gây phóng điện bề mặt kéo dài.
Xem thêm:
Cơ chế cách điện và chống phóng điện bề mặt
Vật liệu Silicone hoặc EPDM trong đầu cáp co nguội có điện trở suất cao và tính đàn hồi tốt, bám chắc vào bề mặt cáp mà không cần nhiệt, phù hợp với điện áp trung thế 24kV. Polyolefin trong đầu cáp co nhiệt tạo lớp phủ dày với keo nóng chảy bên trong, bám kín vào thân cáp khi được gia nhiệt.
Các lớp điều áp và che mưa được thiết kế chuyên biệt để tránh tập trung điện trường và giảm nguy cơ phát tia trên bề mặt ẩm. Đây là yếu tố quyết định độ an toàn vận hành lâu dài của hệ thống cáp trung thế.
Giải pháp chống ẩm, chống thấm và tăng độ bền cáp
Băng mastic làm kín, ống co nhiệt ngoài và lớp keo nóng chảy bên trong tạo thành hàng rào kín nước xung quanh đầu cos và thân cáp, ngăn ẩm xâm nhập vào vùng cách điện XLPE. Khi ẩm thâm nhập vào cách điện XLPE theo thời gian, hiện tượng cây nước có thể hình thành, làm suy giảm điện môi và rút ngắn tuổi thọ cáp. Thi công đầu cáp 3M đúng quy trình giúp loại bỏ rủi ro này và giảm chi phí sửa chữa trong vòng đời dự án.
Ứng dụng đầu cáp 3M 3x50mm2 trong tủ RMU và tủ trung thế
Đầu cáp Elbow và Tplug 24kV được sử dụng trực tiếp trong tủ RMU để đấu nối cáp ngầm với các ngăn đường dây, ngăn máy cắt và ngăn cầu dao trong không gian kín. Đầu cáp co nguội hoặc co nhiệt thẳng được dùng trong tủ trung thế trong nhà, cầu dao cách ly, cầu dao phụ tải, nơi cáp 3x50mm2 đi từ máng cáp lên thiết bị.
Đấu nối đầu cáp 3M 3x50mm2 với tủ RMU
Cáp ngầm 3C x 50mm2 đi vào tủ RMU thường sử dụng đầu cáp Elbow 3M 24kV – 250A 3C x 50 hoặc Tplug 24kV 3x50mm2 đấu trực tiếp vào bushings của tủ. Kỹ sư cần lựa chọn đúng kiểu Elbow theo thiết kế RMU, bao gồm loại có hoặc không có tiếp đất, có chỗ lắp chỉ thị phóng điện, hoặc đầu thu thử để phối hợp với các phụ kiện đo lường và bảo vệ đi kèm.
Ứng dụng trong tủ trung thế, cầu dao cách ly, cầu dao phụ tải
Đầu cáp co nguội hoặc co nhiệt 3M 3x50mm2 đấu nối cáp ngầm vào tủ trung thế đặt trong nhà, vào cầu dao cách ly hoặc cầu dao phụ tải. Kỹ sư cần phân biệt loại trong nhà và ngoài trời theo vị trí đặt tủ, vì sử dụng sai loại sẽ làm giảm tuổi thọ đầu cáp và tăng rủi ro phóng điện theo thời gian.
Lưu ý khi lựa chọn đầu cáp cho từng loại thiết bị
Với tủ RMU có cổng bushings kín, kỹ sư chọn Elbow hoặc Tplug. Với máy biến áp ngoài trời hoặc cầu dao ngoài trời, lựa chọn phù hợp là đầu cáp thẳng MHO ngoài trời hoặc QT-II ngoài trời. Kỹ sư cần đọc kỹ bản vẽ thiết kế để xác định loại thiết bị cần đấu nối và tham vấn đơn vị chuyên môn để rà soát tính tương thích về điện áp, dòng định mức và khả năng chịu xung.
Ứng dụng trong trạm biến áp, nhà máy và hệ thống năng lượng tái tạo
Đầu cáp 3M 3x50mm2 tham gia vào các tuyến cáp ngầm trung thế 24kV cấp điện cho trạm biến áp nền, trạm treo, nhà máy, khu công nghiệp và hệ thống điện mặt trời, điện gió. Chọn đúng đầu cáp trong những ứng dụng này liên quan trực tiếp đến độ tin cậy vận hành của toàn hệ thống phân phối điện, do đó yêu cầu tính toán và kiểm chứng kỹ lưỡng trước khi thi công.
Đầu cáp 3M 3x50mm2 tại trạm biến áp nền và treo

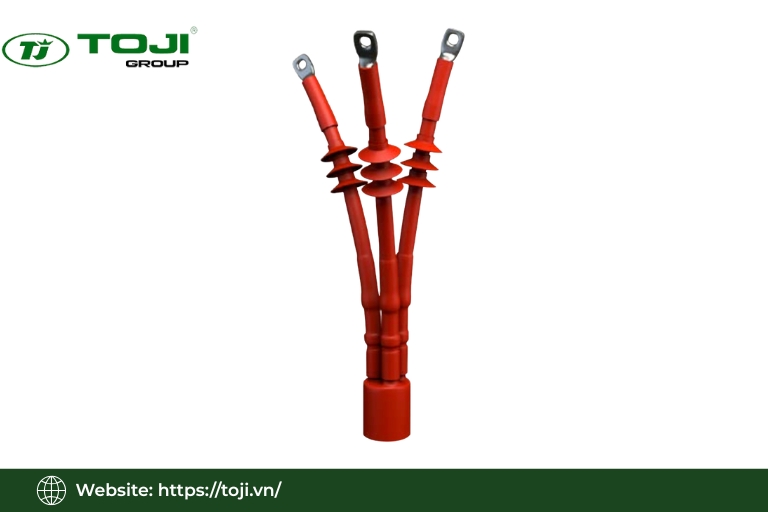

Đầu cáp co nhiệt ngoài trời MHO 24kV 3C cho cáp 3x50mm2 được dùng để đấu từ tuyến cáp ngầm lên máy biến áp nền, máy biến áp treo hoặc thiết bị đóng cắt trên cột. Kỹ sư cần chọn đầu cáp ngoài trời có tán che mưa đầy đủ và lớp chống tia cực tím để đảm bảo tuổi thọ dài trong môi trường thời tiết khắc nghiệt.
Ứng dụng trong nhà máy, khu công nghiệp và đô thị
Đầu cáp 3M 3x50mm2 được triển khai trên các tuyến cáp trung thế cấp điện cho nhà máy sản xuất, khu công nghiệp và khu đô thị, nơi cáp đi ngầm từ trạm phân phối tới tủ trung thế hoặc tủ RMU phân nhánh. Chọn co nguội trong nhà cho tủ trung thế và Elbow hoặc Tplug cho RMU giúp nâng cao an toàn, giảm thời gian ngừng điện khi bảo trì và thuận tiện thao tác đóng cắt phân đoạn lưới.
Ứng dụng trong hệ thống điện năng lượng tái tạo
Nhiều dự án điện mặt trời và điện gió sử dụng tuyến cáp ngầm trung thế 24kV, trong đó đầu cáp 3M 3x50mm2 được dùng cho các nhánh công suất nhỏ hơn hoặc các đoạn nội bộ trong hệ thống. Yêu cầu về cách điện, chống ẩm, chống ăn mòn và tuổi thọ trong môi trường này rất cao, nên sử dụng đầu cáp 3M chính hãng với cấu tạo và thử nghiệm nghiêm ngặt mang lại lợi ích rõ rệt về độ tin cậy vận hành dài hạn.
Hướng dẫn lựa chọn model đầu cáp 3M 3x50mm2
Quy trình lựa chọn model cần dựa trên 4 yếu tố chính: cấp điện áp hệ thống, loại cáp, số lõi và môi trường lắp đặt. Kỹ sư và nhà thầu nên áp dụng quy trình này trực tiếp thay vì chỉ dựa vào tên sản phẩm, và tham chiếu bản vẽ kỹ thuật để tránh chọn sai model gây hậu quả vận hành.
Xác định cấp điện áp từ bản vẽ thiết kế
Kỹ sư xác định cấp điện áp từ bản vẽ thiết kế, catalogue tủ RMU, máy biến áp và quy định của chủ đầu tư. Đầu cáp 3M 3x50mm2 phần lớn ứng với cấp 24kV phổ biến tại lưới phân phối Việt Nam. Nếu hệ thống dùng 35kV hoặc 36kV, kỹ sư cần kiểm tra kỹ vì 3M không sản xuất đầu cáp Elbow 35kV, và những ứng dụng cần Elbow ở cấp này phải cân nhắc thương hiệu khác.
Chọn đầu cáp theo loại cáp CU/XLPE, AL/XLPE
Đầu cáp 3M trung thế 24kV như QTII-4S-32 Series và MHO 24kV 3C được thiết kế tương thích với cáp ruột đồng (CU) hoặc nhôm (AL) có cách điện XLPE và màn chắn kim loại. Khi cáp sử dụng cách điện EPR hoặc có cấu trúc đặc biệt, kỹ sư cần tham chiếu catalogue 3M và tư vấn của đơn vị chuyên môn để đảm bảo độ vừa khít và khả năng điều áp chính xác.
Chọn đầu cáp theo số lõi và môi trường lắp đặt
Với cáp 3 lõi 50mm2, kỹ sư chọn bộ đầu cáp 3 pha 3C tương ứng, không sử dụng bộ đầu cáp 1 pha. Về môi trường, QTII trong nhà phù hợp với tủ trung thế trong nhà, QT-II hoặc MHO ngoài trời dùng cho trạm biến áp và thiết bị ngoài trời, còn Elbow và Tplug dành cho tủ RMU. Phân biệt rõ môi trường trong nhà và ngoài trời là yếu tố quyết định không thể bỏ qua khi tra catalogue và đặt hàng.
So sánh đầu cáp 3M với Raychem, Nexans, Cellpack
Để ra quyết định lựa chọn tối ưu, kỹ sư và nhà thầu cần so sánh đầu cáp 3M 3x50mm2 với các thương hiệu cạnh tranh trên các khía cạnh chất lượng, tuổi thọ, khả năng thi công và giá thành. So sánh có cấu trúc này giúp tránh quyết định theo thói quen hoặc chỉ dựa vào giá niêm yết ban đầu.
So sánh chất lượng cách điện và độ tin cậy vận hành
3M là hãng tiên phong về công nghệ co nguội với vật liệu Silicone và EPDM có độ bền điện môi cao, được sử dụng rộng rãi trong các dự án trung thế tại Việt Nam. Raychem, Nexans và Cellpack cũng có giải pháp mạnh nhưng khác biệt về công thức vật liệu và thiết kế chi tiết các lớp bảo vệ.
Độ tin cậy vận hành phụ thuộc vào thiết kế hệ thống, chất lượng thi công và điều kiện môi trường, không chỉ riêng thương hiệu. 3M có lợi thế về tính sẵn có của tài liệu kỹ thuật chi tiết, chứng chỉ IEC và mạng lưới phân phối chính hãng tại thị trường Việt Nam.
So sánh tuổi thọ, chống ẩm và chống phóng điện
Đầu cáp 3M được thiết kế cho tuổi thọ dài tương đương vòng đời cáp XLPE/EPR, với lớp điều áp, che mưa và mastic làm kín hoàn chỉnh giúp giảm nguy cơ cây nước và phóng điện bề mặt. Các hãng Raychem và Cellpack cũng có thiết kế tương tự về nguyên lý nhưng khác biệt ở chi tiết cấu tạo và vật liệu từng lớp.
Kỹ sư nên yêu cầu và so sánh tài liệu thử nghiệm, báo cáo tuổi thọ và kinh nghiệm vận hành thực tế từ các dự án tương tự trước khi đưa ra quyết định cuối cùng.
So sánh khả năng thi công, thời gian lắp đặt và độ phức tạp
Đầu cáp co nguội 3M có ưu thế về tốc độ thi công và giảm phụ thuộc vào thiết bị, vì không cần mỏ khò nhiệt. Một số hệ thống co nhiệt của Raychem và Cellpack đòi hỏi thao tác khò nhiệt chuẩn hơn, yêu cầu kỹ sư có kinh nghiệm để đạt chất lượng đồng đều. Với cáp 3x50mm2 lắp trong tủ trung thế trong nhà, co nguội 3M thường là lựa chọn thuận lợi về thời gian và an toàn; ở ngoài trời, kỹ sư cần cân nhắc từng trường hợp cụ thể.
So sánh giá thành và tổng chi phí vòng đời
Giá tham khảo đầu cáp 3M 24kV 3x50mm2 có thể dao động tùy nhà phân phối và thời điểm đặt hàng, nên người mua nên liên hệ trực tiếp để có báo giá cập nhật. Phân tích tổng chi phí vòng đời bao gồm không chỉ giá mua đầu cáp mà còn chi phí thi công, bảo trì, nguy cơ sự cố và thời gian ngừng điện. Trong nhiều trường hợp, chọn đầu cáp 3M chính hãng giúp tối ưu tổng chi phí dù giá mua ban đầu có thể không thấp nhất so với một số thương hiệu khác.
Kết luận
Lựa chọn đúng model đầu cáp 3M 3x50mm2 theo cấp điện áp, loại cáp, số lõi và môi trường lắp đặt, kết hợp với quy trình thi công chuẩn, là yếu tố quyết định độ tin cậy vận hành và tối ưu chi phí trong suốt vòng đời dự án. CÔNG TY CỔ PHẦN TẬP ĐOÀN TOJI sẵn sàng hỗ trợ kỹ sư và nhà thầu rà soát model theo bản vẽ kỹ thuật, cung cấp tài liệu 3M chính hãng và tư vấn giải pháp phân phối điện tổng thể, giúp dự án triển khai đúng tiến độ và đạt tiêu chuẩn kỹ thuật.
