Sử dụng đầu cáp Elbow 3M đúng cách là yếu tố then chốt để đấu nối cáp ngầm trung thế an toàn, đáp ứng tiêu chuẩn quốc tế. Toji – nhà phân phối thiết bị điện chính hãng 3M tại Việt Nam – tổng hợp toàn bộ thông tin về nguyên lý hoạt động, phân loại dòng sản phẩm, cách chọn model phù hợp và quy trình lắp đặt chuẩn kỹ thuật dành cho chủ đầu tư, kỹ sư thiết kế và nhà thầu M&E.
Khái niệm và cấu tạo đầu cáp Elbow 3M

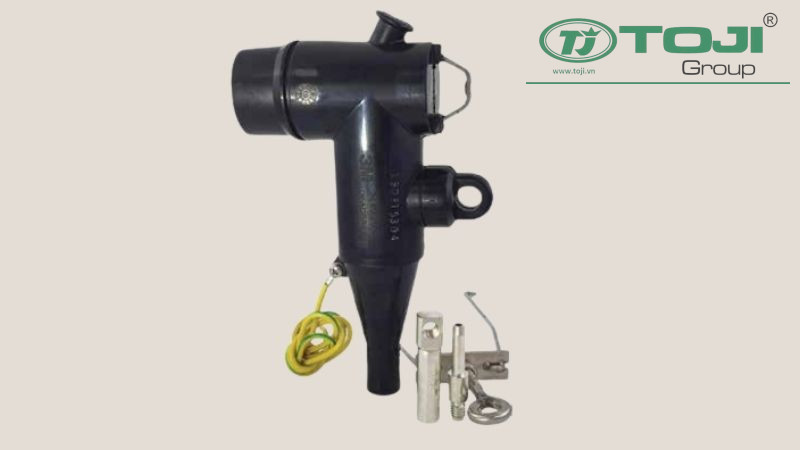

Đầu cáp Elbow 3M là đầu nối cáp trung thế dạng khuỷu 90° (Loadbreak Elbow Connector), được thiết kế để kết nối cáp ngầm cách điện XLPE với tủ RMU, máy biến áp, tủ đóng cắt hoặc các thiết bị trung thế thông qua bushing tiêu chuẩn. Nắm rõ cấu tạo chi tiết giúp kỹ sư và nhà thầu hiểu vì sao từng bước xử lý như lột bán dẫn, ép cos và tiếp địa màn chắn lại ảnh hưởng trực tiếp đến chất lượng và độ an toàn của mối nối.
Đầu cáp Elbow 3M là gì và vai trò trong hệ thống trung thế
Elbow 3M là đầu nối cáp trung thế cách điện hoàn toàn, dạng chụp khuỷu 90°, kết thúc cáp XLPE và đấu vào máy biến áp, tủ RMU, tủ GIS hoặc thiết bị đóng cắt kiểu kín thông qua bushing loại C theo tiêu chuẩn IEEE 386.
Vai trò của Elbow là tạo giao diện chuẩn giữa cáp ngầm và thiết bị trung thế, cho phép thao tác đấu nối, tháo lắp và thử nghiệm linh hoạt mà vẫn đảm bảo toàn bộ phần dẫn điện được che chắn hoàn toàn, ngăn ngừa phóng điện và rò rỉ điện ra môi trường.
Cấu tạo chi tiết của đầu cáp Elbow 3M
Các thành phần chính của Elbow 3M gồm: pin cắm đồng mạ thiếc, đầu cos ép, buồng điện cực, lớp cách điện EPDM, màng bán dẫn kiểm soát điện trường, điểm kiểm tra điện áp cảm ứng điện dung, chốt kéo thép không gỉ, tai tiếp địa và đầu gắn cáp chống thấm.
Mỗi thành phần đảm nhiệm chức năng riêng biệt: pin cắm dẫn điện, lớp bán dẫn phân bố điện trường đều, tai tiếp địa duy trì đường nối đất liên tục, và đầu gắn cáp chống thấm bảo vệ mối nối khỏi ẩm và ăn mòn trong suốt vòng đời vận hành.
Đặc điểm hình học và ưu thế của cấu tạo góc 90°
Hình dạng chữ L của Elbow giúp tối ưu không gian bố trí cáp trong tủ RMU, trạm kiosk hoặc buồng cáp máy biến áp, tạo khoảng cách pha hợp lý và giảm ứng suất cơ học lên thân cáp.
Cấu tạo góc 90° kết hợp thiết kế kín (dead-front) cho phép kỹ thuật viên thao tác đóng cắt hoặc thử điện bằng sào cách điện tại chốt kéo mà không để phần dẫn điện trần lộ ra, tăng mức độ an toàn cho người vận hành.
Tìm hiểu thêm: đầu cáp Elbow
Khi nào nên sử dụng đầu cáp Elbow 3M
Đầu cáp Elbow 3M được lựa chọn khi hệ thống trung thế yêu cầu kết nối cáp ngầm với thiết bị sử dụng bushing plug-in, cần thiết kế đấu nối an toàn, kín hoàn toàn và tối ưu không gian lắp đặt. Việc lựa chọn Elbow cần dựa trên cấu hình thiết bị, chuẩn bushing, cấp điện áp, dòng định mức và điều kiện vận hành thực tế.
- Ứng dụng trong trạm RMU và trạm biến áp kiosk: Các tủ RMU như ABB SafeRing/SafePlus, Schneider RM6 hoặc Siemens 8DJH thường sử dụng Elbow 3M để đấu nối cáp tại ngăn dao phụ tải, ngăn máy cắt hoặc vị trí kết nối với máy biến áp. Thiết kế đầu cáp dạng khuỷu giúp tối ưu không gian phía trước tủ, phù hợp với các trạm kiosk trong nhà hoặc ngoài trời, đồng thời hỗ trợ cấu hình mạch vòng và mạch nhánh trên lưới trung thế 22–24–35 kV.
- Ứng dụng trong máy biến áp phân phối và tủ đóng cắt: Elbow 3M được sử dụng để kết nối cáp ngầm trung thế với đầu cao thế máy biến áp, tủ đóng cắt, dao cách ly hoặc cầu dao phụ tải có bushing phù hợp. Nhờ thiết kế dead-front, toàn bộ phần mang điện được che chắn kín, giúp nâng cao mức độ an toàn trong các công trình yêu cầu độ tin cậy cao như khu công nghiệp, bệnh viện, sân bay và trung tâm dữ liệu.
- Ứng dụng trong điện mặt trời, điện gió và hạ tầng kỹ thuật: Trong các dự án năng lượng tái tạo như trạm thu gom điện mặt trời, điện gió, Elbow 3M được dùng để kết nối cáp ngầm trung thế giữa RMU, máy biến áp nâng áp và hệ thống phân phối. Các khu vực có điều kiện khắc nghiệt như cảng biển, khu logistics, đường hầm kỹ thuật hoặc trung tâm dữ liệu cũng phù hợp với Elbow nhờ khả năng chống ẩm, che chắn điện trường và đáp ứng yêu cầu lắp đặt trong không gian hạn chế.

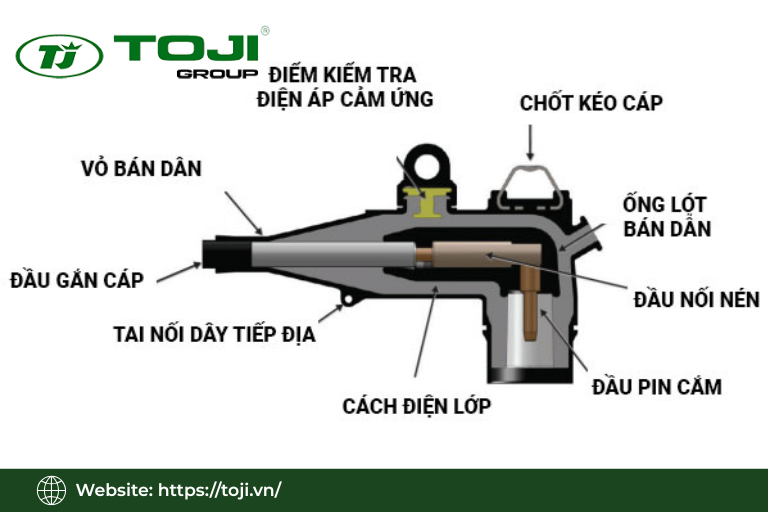

Nguyên lý hoạt động và đặc tính cách điện của đầu cáp Elbow 3M
Cơ chế cách điện bằng cao su EPDM, kiểm soát điện trường và chống phóng điện cục bộ là nền tảng kỹ thuật giúp Elbow 3M vận hành ổn định trong lưới trung thế. Hiểu rõ nguyên lý này giúp kỹ sư và nhà thầu lý giải tại sao các yêu cầu về xử lý lớp bán dẫn, ép cos và tiếp địa màn chắn không thể bỏ qua.
Cơ chế cách điện bằng EPDM và kiểm soát điện trường
Vật liệu EPDM peroxide-cured có độ bền điện môi cao, khả năng chống lão hóa, kháng tia cực tím và duy trì ổn định tính chất cách điện trong thời gian dài, đáp ứng yêu cầu vận hành liên tục của lưới trung thế.
Lớp bán dẫn bên trong và bên ngoài phân bố điện trường đều, kiểm soát ứng suất điện xung quanh vùng chuyển tiếp cáp – cos – pin cắm, từ đó giảm nguy cơ phóng điện cục bộ tại các điểm tập trung điện trường.
Chức năng điểm kiểm tra điện áp và thiết kế kín
Điểm kiểm tra điện áp trên thân Elbow với cảm ứng điện dung cho phép kỹ thuật viên dùng que dò xác định tình trạng có điện hay mất điện trong cáp trước khi thao tác, đây là yếu tố cốt lõi của khái niệm dead-front.
Thiết kế kín nghĩa là toàn bộ phần dẫn điện được che chắn hoàn toàn, không có điểm dẫn điện trần lộ ra ngoài, phù hợp với trạm kiosk, RMU đóng kín và thiết bị trung thế đặt trong khu vực có người qua lại.
Chống thấm nước, chống phóng điện cục bộ và ổn định tiếp xúc điện
Đầu gắn cáp có kích thước ôm sát giao diện cáp, kết hợp hệ thống ống co nguội (cold shrink jacketing tube) ngăn nước từ lớp áo cáp thâm nhập vào Elbow, bảo vệ khỏi ẩm và ăn mòn trong môi trường ngầm hoặc ngoài trời.
Tiếp điểm đồng mạ thiếc và đầu cos ép đúng lực đảm bảo tiếp xúc điện ổn định, hạn chế phát nhiệt cục bộ, từ đó giảm nguy cơ phóng điện cục bộ và kéo dài tuổi thọ đầu cáp theo thời gian.
Các dòng đầu cáp Elbow 3M theo dòng định mức và cấp điện áp
3M cung cấp nhiều dòng Elbow khác nhau phù hợp với từng cấp điện áp và yêu cầu dòng tải. Người đọc cần phân biệt rõ Loadbreak Elbow 200A, Deadbreak Elbow 600A và các model theo cấp điện áp để chọn đúng loại cho từng vị trí trong lưới phân phối.
Loadbreak Elbow 200A 3M và phạm vi sử dụng
Loadbreak Elbow 200A (điển hình là dòng 5810 Series) được thiết kế cho điện áp 5-15kV, dùng kết nối cáp ngầm với máy biến áp, tủ đóng cắt và các nút phân phối có bushing loadbreak, cho phép đóng cắt có tải trong giới hạn dòng định mức.
Ở cấp điện áp 24kV, Loadbreak Elbow 200A phù hợp cho các nhánh phân phối, kết nối vào ngăn dao phụ tải hoặc máy cắt của tủ RMU trong lưới 22kV phổ biến tại Việt Nam.
Deadbreak Elbow 600A 3M và phạm vi sử dụng
Deadbreak Elbow 600A được thiết kế cho feeder chính và mạch lưới điện có yêu cầu dòng định mức cao hơn, thao tác đóng cắt chỉ thực hiện khi mất điện hoàn toàn (deadbreak) nhưng vẫn đảm bảo cách điện hoàn toàn và thiết kế kín.
Dòng 600A phù hợp với trạm trung thế công suất lớn, feeder chính của khu công nghiệp, nhà máy hoặc trung tâm dữ liệu, nơi dòng tải liên tục vượt mức 200A.
Các cấp điện áp 15kV, 24kV, 25kV, 35kV và 36kV
Elbow 3M hỗ trợ các cấp điện áp 5-15kV, 24kV, 25kV, 35kV và 36kV. Tại Việt Nam, model 24kV và 36kV được dùng phổ biến nhất cho lưới 22kV và 35kV, với thông số điện áp Um 24kV, khả năng chịu điện áp xoay chiều 57kV trong 5 phút và điện áp xung 125kV.
Kỹ sư cần xác định cấp điện áp hệ thống kèm mức cách điện 100% hoặc 133% để chọn đúng model, tránh dùng đầu cáp thiếu cách điện hoặc lãng phí khi chọn dư thừa không cần thiết.
Phân biệt đầu cáp Elbow 3M và đầu cáp T-Plug 3M
Elbow và T-Plug đều là đầu cáp kín trung thế của 3M nhưng có cấu tạo, giao diện kết nối và phạm vi ứng dụng khác nhau. Nhầm lẫn giữa 2 loại sẽ dẫn đến không thể lắp đặt hoặc không đáp ứng yêu cầu vận hành của hệ thống.
| Tiêu chí so sánh | Đầu cáp T-Plug 3M | Đầu cáp Elbow 3M |
| Cấu tạo & Hình dạng |
• Dạng chữ T (Tee Connector). • Làm từ cao su EPDM cách điện, có màng bán dẫn và điểm kiểm tra điện áp (Test Point). |
• Dạng khuỷu gập 90° (Chữ L). • Làm từ cao su EPDM cách điện, có màng bán dẫn và điểm kiểm tra điện áp (Test Point). |
| Ảnh hưởng cơ khí | Định hình hướng cáp thẳng dọc trục, tối ưu khoảng cách pha trong không gian hẹp. | Định hình hướng cáp bẻ góc 90°, tăng tính linh hoạt khi chuyển hướng dây. |
| Vị trí lắp đặt | Kết nối cáp tại điểm đầu vào hoặc đầu ra của tủ RMU dạng phân nhánh. | Lắp tại đầu vào tủ trung thế hoặc đầu cao thế dạng bushing của máy biến áp. |
| Bushing tương thích | Tương thích bushing loại C theo tiêu chuẩn IEEE 386 (cấu hình cơ khí dạng thẳng/đâm sâu). | Tương thích bushing loại C theo tiêu chuẩn IEEE 386 (cấu hình cơ khí dạng đầu trụ/khuỷu). |
| Dòng định mức | Phổ biến các mức: 200A, 250A và 600A (tùy thuộc vào model). | Phổ biến các mức: 200A, 250A và 600A (tùy thuộc vào model). |
| Khả năng đóng cắt | Thường thiết kế theo dạng Deadbreak (Đóng cắt khi không có tải). | Có cả thiết kế Loadbreak (Đóng cắt có tải) và Deadbreak tùy dòng sản phẩm. |
| Ứng dụng tối ưu | Phù hợp nối các feeder chính hoặc đầu ra máy biến áp công suất lớn (ưu tiên dòng T-Plug 600A). |
• Dòng Loadbreak 200A: Tối ưu cho nhánh RMU cần thao tác đóng cắt thường xuyên. • Dòng Deadbreak 600A: Dùng cho mạch chính, công suất lớn. |
Ưu điểm kỹ thuật và lợi ích vận hành khi sử dụng đầu cáp Elbow 3M
Sử dụng đầu cáp Elbow 3M mang lại lợi thế rõ ràng về cách điện, độ bền môi trường và khả năng bảo trì so với các giải pháp đầu cáp truyền thống. Chủ đầu tư và kỹ sư cần hiểu rõ các ưu điểm này để đánh giá đúng giá trị đầu tư và chi phí vòng đời.
Khả năng cách điện cao, chịu điện áp xung và chu kỳ nhiệt
Đầu cáp Elbow 24kV 3M có khả năng chịu điện áp xoay chiều 57kV trong 5 phút và điện áp xung 125kV, đáp ứng yêu cầu cách điện khắt khe trong lưới trung thế có nhiều dao động quá điện áp.
Vật liệu EPDM và cấu trúc bán dẫn được thiết kế để chịu đựng chu kỳ nhiệt do tải biến thiên mà không gây nứt bề mặt, tracking cách điện hay suy giảm chất lượng điện môi theo thời gian.
Chống tia cực tím, chống ẩm, chống ăn mòn và môi trường khắc nghiệt
EPDM peroxide-cured có khả năng chống tia cực tím, kháng ozone và kháng ẩm, cho phép Elbow làm việc ổn định ngoài trời, trong trạm kiosk, khu vực ven biển và khu công nghiệp có môi trường ăn mòn.
Cấu trúc chống thấm tại giao diện cáp – Elbow ngăn muối, ẩm và hóa chất xâm nhập, tăng độ tin cậy trong môi trường cảng biển và nhà máy hóa chất nơi các đầu cáp thông thường dễ hỏng sớm.
Dễ bảo trì, dễ thay thế và tuổi thọ vận hành dài
Đặc tính đầu cáp tách rời (separable connector) của Elbow 3M cho phép tháo lắp, thay thế đơn giản mà không phải cắt lại cáp, giúp rút ngắn thời gian bảo trì và tăng tính linh hoạt cho mạng trung thế.
Khi được lắp đặt đúng kỹ thuật và bảo trì định kỳ, Elbow 3M có tuổi thọ vận hành dài, giúp chủ đầu tư giảm chi phí thay thế và giảm thiểu thời gian mất điện trong suốt vòng đời công trình.
Hướng dẫn lựa chọn model đầu cáp Elbow 3M phù hợp
Lựa chọn đúng model Elbow 3M đòi hỏi kỹ sư phải xác định rõ các thông số kỹ thuật của hệ thống trước khi tra catalog. Bỏ qua bước này dễ dẫn đến chọn sai cấp điện áp, sai dòng hoặc sai kích thước giao diện cáp.
Xác định cấp điện áp hệ thống và dòng định mức
Kỹ sư cần quy đổi điện áp danh định lưới (22kV → 24kV, 35kV → 36kV về mặt cách điện) và xác định dòng định mức yêu cầu (200A, 250A hoặc 600A) dựa trên công suất máy biến áp, tiết diện cáp và cấu hình lưới.
Dòng định mức của Elbow phải bằng hoặc lớn hơn dòng tải liên tục tính toán của mạch, đồng thời cần kiểm tra khả năng chịu quá tải ngắn hạn để tránh chọn model không đủ năng lực hoặc dư thừa quá mức.
Lựa chọn theo loại bushing, tiết diện cáp và vật liệu ruột dẫn
Kỹ sư cần xác định loại bushing (Type C theo IEEE 386) trên thiết bị RMU hoặc máy biến áp, đo đường kính lớp cách điện XLPE và tiết diện ruột dẫn (thường từ 25 đến 240mm²) để chọn đúng kích thước đầu cáp.
Khi cáp sử dụng ruột dẫn nhôm thay vì đồng, nhà thầu phải chọn cos ép lưỡng kim (bi-metallic) tương thích để tránh ăn mòn điện hóa tại tiếp điểm, ảnh hưởng nghiêm trọng đến tuổi thọ mối nối.
Điều kiện lắp đặt và các yếu tố bổ sung khi chọn model
Môi trường lắp đặt (ngoài trời, ngầm, ngập nước), cấu hình lưới (mạch vòng, mạch nhánh) và yêu cầu thao tác (loadbreak hay deadbreak) là các yếu tố bổ sung quan trọng cần đưa vào quyết định chọn model Elbow 3M.
Chủ đầu tư và nhà thầu nên tham chiếu catalog chính hãng và tư vấn từ nhà phân phối có kinh nghiệm như Toji để chọn model đảm bảo phù hợp cả về điện, cơ khí và điều kiện vận hành thực tế.
Khả năng tương thích của đầu cáp Elbow 3M với thiết bị trung thế
Tương thích giao diện bushing, cấp điện áp và dòng định mức là điều kiện bắt buộc khi sử dụng đầu cáp Elbow 3M. Chỉ khi đảm bảo đủ 3 yếu tố này, kết nối giữa Elbow và thiết bị mới an toàn và ổn định cả về điện lẫn cơ khí.
Tương thích với tủ RMU và tủ GIS của các hãng
Elbow 3M được thiết kế tương thích với tủ RMU của Schneider Electric (RM6), ABB (SafeRing/SafePlus), Siemens (8DJH) cùng các tủ GIS trung thế sử dụng bushing plug-in Type C, đảm bảo lắp ghép cơ khí và điện đúng tiêu chuẩn.
Việc sử dụng Elbow trên RMU đầu cáp kín giúp cấu hình mạch vòng và phân đoạn lưới trung thế linh hoạt, hỗ trợ thao tác đóng cắt và tách lưới an toàn.
Tương thích với máy biến áp phân phối và recloser
Các loại máy biến áp phân phối của THIBIDI, Shihlin, EMC và EEMC thường được trang bị bushing phù hợp để lắp Elbow 3M, cùng các thiết bị recloser, dao cách ly và cầu dao phụ tải trung thế.
Kỹ sư cần kiểm tra chiều dài pin cắm, đường kính bushing và khoảng cách pha trong buồng cáp máy biến áp để đảm bảo Elbow lắp khít và đúng yêu cầu cơ khí của nhà sản xuất thiết bị.
Yêu cầu về chuẩn giao diện và tiêu chuẩn quốc tế
3M thiết kế Elbow theo ANSI/IEEE 386, IEEE 592 và IEC 60502-4, đảm bảo tương thích với bushing và cáp trung thế chuẩn quốc tế được sử dụng bởi Eaton, Lucy Electric, Ormazabal và các hãng lớn khác.
Với các dự án yêu cầu tuân thủ IEC/IEEE nghiêm ngặt như trung tâm dữ liệu, bệnh viện và sân bay, kỹ sư cần kiểm tra chứng nhận của Elbow 3M trước khi đưa vào hồ sơ thiết kế.
Quy trình sử dụng và lắp đặt đầu cáp Elbow 3M
Chất lượng lắp đặt quyết định toàn bộ hiệu suất và tuổi thọ của đầu cáp Elbow 3M. Nhà thầu M&E cần tuân thủ quy trình từng bước theo hướng dẫn của 3M, không được bỏ qua hoặc đảo thứ tự bất kỳ công đoạn nào.
Chuẩn bị cáp, xử lý lớp bán dẫn và ép cos
Bước đầu tiên là làm sạch cáp, lột bỏ lớp cách điện và lớp bán dẫn đúng kích thước theo hướng dẫn 3M, sử dụng dụng cụ chuyên dụng để tránh xước bề mặt XLPE và tránh để lại rìa bán dẫn không đồng đều.
Ép cos phải đúng lực bằng kìm thủy lực hoặc cơ học phù hợp với tiết diện cáp. Ép lệch tâm hoặc không đủ lực sẽ tạo điểm tiếp xúc kém, gây phát nhiệt và tăng nguy cơ phóng điện cục bộ theo thời gian.
Lắp đầu cáp Elbow và kết nối với bushing
Thân Elbow được lắp lên cos và cáp sau khi bôi mỡ cách điện, sử dụng mastic strips và ống co nguội để đảm bảo kín nước và bám chắc. Sau đó cắm pin vào bushing đúng chiều và siết bulong theo mô-men khuyến cáo của 3M và nhà sản xuất thiết bị.
Kỹ thuật viên cần kiểm tra độ khít tại giao diện cáp – Elbow và canh chỉnh góc bố trí sao cho không vượt quá giới hạn bán kính uốn cáp, đồng thời duy trì khoảng cách pha hợp lý.
Kiểm tra tiếp địa, thử nghiệm điện và nghiệm thu
Sau khi lắp đặt, tai tiếp địa của Elbow phải được kết nối liên tục với hệ thống nối đất màn chắn cáp và vỏ thiết bị. Kỹ thuật viên đo điện trở tiếp địa và thực hiện thử nghiệm điện trở cách điện bằng megger, kiểm tra điểm kiểm tra điện áp bằng que dò.
Quy trình nghiệm thu yêu cầu ghi nhận đầy đủ thông số đo, lập biên bản xác nhận trước khi đóng điện chính thức, đảm bảo mọi đầu cáp đều đáp ứng tiêu chuẩn kỹ thuật đề ra.
Các yêu cầu kỹ thuật khi sử dụng đầu cáp Elbow 3M
Kỹ sư thiết kế và nhà thầu thi công phải kiểm soát chặt các tham số kỹ thuật như mô-men siết, bán kính uốn, khoảng cách pha và tiếp địa màn chắn để đảm bảo vận hành an toàn và kéo dài tuổi thọ đầu cáp.
Mô-men siết, bán kính uốn và khoảng cách pha
Bulong pin cắm vào bushing phải được siết đúng mô-men theo hướng dẫn của 3M và nhà sản xuất thiết bị. Siết quá chặt làm hỏng ren, siết quá lỏng dẫn đến tiếp xúc điện kém và phát nhiệt cục bộ.
Bán kính uốn cáp trong buồng cáp phải tuân thủ giá trị tối thiểu theo tiêu chuẩn, đồng thời duy trì khoảng cách pha đủ để đảm bảo cách ly điện môi giữa các pha trong điều kiện vận hành dài hạn.
Tiếp địa màn chắn, vệ sinh bề mặt cách điện và kiểm tra điện trở
Màn chắn kim loại của cáp phải được nối đất liên tục qua tai tiếp địa của Elbow đến hệ thống tiếp địa chung, ngăn ngừa điện áp cảm ứng trên vỏ cáp gây nguy hiểm cho người vận hành.
Trước khi đóng điện, bề mặt EPDM của Elbow phải được vệ sinh sạch bụi, ẩm và dầu mỡ. Sau đó đo điện trở cách điện bằng megger để xác nhận chất lượng cách điện đạt yêu cầu trước khi đưa vào vận hành.
Những lỗi thường gặp và cách phòng tránh khi sử dụng đầu cáp Elbow 3M
Các lỗi kỹ thuật trong quá trình sử dụng đầu cáp Elbow 3M thường xuất phát từ khâu chọn model, thi công hoặc thao tác vận hành. Nhận diện sớm các lỗi này giúp giảm thiểu rủi ro sự cố và chi phí sửa chữa.
| STT | Chi tiết lỗi thi công | Hậu quả vận hành nguy hiểm | Biện pháp kiểm soát & Khắc phục |
| 1 | Sai model, tiết diện hoặc loại cáp | Gây quá nhiệt, phóng điện bề mặt hoặc không thể lắp khít cơ khí do sai kích thước. | Kiểm tra chéo giữa bản vẽ, thực tế cáp và catalog 3M để chọn đúng dải điện áp, dòng tải và đường kính XLPE. |
| 2 | Ép cos kém & xử lý bán dẫn sai kỹ thuật |
• Ép cos kém làm tăng điện trở, gây phát nhiệt lớn. • Bán dẫn bị xước/nham nhở tạo điểm tập trung điện trường, gây phóng điện cục bộ (PD). |
• Sử dụng kìm thủy lực và hàm ép đúng chuẩn cho vật liệu. • Dùng dao bóc chuyên dụng; xử lý bề mặt bằng giấy nhám mịn và bôi mỡ silicone trước khi lắp. |
| 3 | Lắp sai bushing & bỏ qua bước kiểm tra điện |
• Sai góc, thiếu độ sâu làm tiếp xúc cơ – điện kém gây phóng điện. • Thao tác khi còn điện gây tai nạn giật, nổ hồ quang nghiêm trọng. |
• Đút Elbow vào đúng chuẩn bushing loại C, đảm bảo kịch kịch độ sâu. • Áp dụng quy trình cô lập (LOTO), bắt buộc dùng que dò điện qua điểm Test Point để xác nhận mất điện trước khi chạm vào. |
Các yếu tố ảnh hưởng đến tuổi thọ đầu cáp Elbow 3M
Tuổi thọ của Elbow 3M không chỉ phụ thuộc vào chất lượng sản phẩm mà còn phụ thuộc vào toàn bộ vòng đời từ thi công, vận hành đến bảo trì định kỳ. Chủ đầu tư và đơn vị vận hành cần hiểu rõ điều này để có kế hoạch quản lý tài sản phù hợp.
Ảnh hưởng của chất lượng lắp đặt và tải vận hành
Chất lượng lắp đặt là yếu tố quyết định hàng đầu. Xử lý lớp bán dẫn không đúng, ép cos thiếu lực hay siết pin không đủ mô-men sẽ gây phát nhiệt tiếp điểm và phóng điện cục bộ, rút ngắn tuổi thọ đáng kể so với thiết kế.
Vận hành quá tải kéo dài, dao động tải lớn và số lần thao tác loadbreak nhiều hơn giới hạn khuyến cáo đều gây mỏi cơ học và mỏi nhiệt cho Elbow, đặc biệt khi model được chọn không đủ dòng định mức.
Môi trường làm việc, chất lượng cáp và bảo trì định kỳ
Môi trường ẩm cao, ăn mòn, nhiều bụi công nghiệp, tia cực tím mạnh và rung động cơ học trong các công trình ven biển hoặc nhà máy nặng đều tác động tiêu cực đến vật liệu EPDM và giao diện tiếp xúc của Elbow.
Bảo trì định kỳ bao gồm kiểm tra bằng mắt, đo điện trở cách điện và kiểm tra phóng điện cục bộ (nếu có thiết bị) giúp phát hiện sớm hư hỏng và kéo dài tuổi thọ Elbow, giảm chi phí sự cố bất ngờ.
Đơn vị cung cấp các loại đầu cáp 3M chính hãng
Hiện trên thị trường có rất nhiều đơn vị cung cấp, phân phối thiết bị cáp Elbow, trong đó phải kể đến Toji Group với chất lượng sản phẩm vượt trội như sau:
- Tính cách điện, cách nhiệt cao
- Bền bỉ, tuổi thọ trung bình vượt trội các dòng cáp thông thường
- Kích thước nhỏ gọn, linh hoạt trong lắp ráp
- Mối nối Bushing an toàn
Bên cạnh sản phẩm đầu cáp Elbow, Toji Group còn là thương hiệu chuyên phân phối các thiết bị điện chính hãng với nhiều mức giá ưu đãi hấp dẫn, hỗ trợ quý doanh nghiệp, công ty tối ưu chi phí sản xuất mà vẫn có thể chọn được nhà cung cấp uy tín.
Tìm hiểu thêm: sản phẩm điện 3M bán chạy
Kết luận
Bài viết đã hệ thống hóa toàn diện việc sử dụng đầu cáp Elbow 3M, từ khái niệm, nguyên lý hoạt động, phân loại dòng sản phẩm đến hướng dẫn lựa chọn model và quy trình lắp đặt – vận hành an toàn. Toji sẵn sàng hỗ trợ chọn đúng model đầu cáp Elbow 3M, tư vấn kỹ thuật và triển khai giải pháp đấu nối cáp ngầm trung thế đáp ứng tiêu chuẩn quốc tế cho mọi loại dự án trên toàn quốc.
