Lắp đặt banh đánh dấu (Marker Ball) đúng kỹ thuật giúp định vị chính xác tuyến cáp ngầm và đường dây điện, ngăn rủi ro đào trúng công trình, tối ưu bảo trì hạ tầng. Toji cung cấp quy trình lắp đặt chuẩn, tiêu chí chọn loại, vị trí bố trí, khoảng cách thiết kế và dịch vụ thi công trọn gói dành cho kỹ sư, nhà thầu M&E và chủ đầu tư.

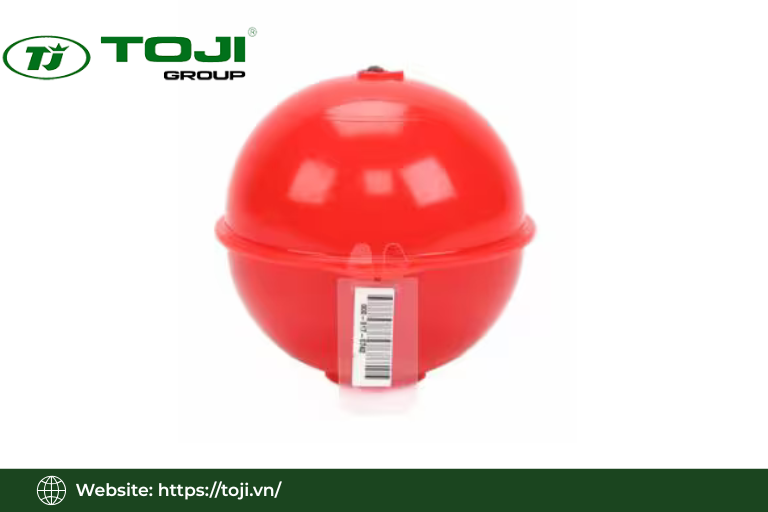

Banh đánh dấu là gì?
Để hiểu rõ hơn về tính ưu việt của dòng sản phẩm công nghệ mới này, quý khách hàng có thể tham khảo chi tiết về đặc tính cấu tạo và nguyên lý vận hành của banh đánh dấu 3M dưới đây:
- Thiết kế cấu tạo thông minh: Banh đánh dấu sở hữu kích thước cực kỳ nhỏ gọn với đường kính chỉ 104°mm. Bên trong hộp tròn cấu tạo gồm mạch ASIC và một cuộn dây chuyên dụng được thả chìm trong dung dịch nước cất đặc biệt.
- Khả năng thích ứng môi trường khắc nghiệt: Nhờ dung dịch nước cất được tích hợp hoạt chất chống đông cao cấp, thiết bị có thể vận hành ổn định và bền bỉ trong điều kiện môi trường cực lạnh với nhiệt độ xuống tới -20°C.
- Tự động cân bằng vị trí nhận tín hiệu: Dung dịch chất lỏng bên trong quả banh đóng vai trò cơ học quan trọng, giúp cuộn dây luôn ở trạng thái tự do và duy trì phương song song với mặt đất, đảm bảo luôn sẵn sàng thu phát tín hiệu chính xác nhất với máy dò.
- Nguyên lý hoạt động cảm ứng điện từ: Khi vận hành, máy dò định vị hoặc máy dò cáp ngầm sẽ phát ra sóng tín hiệu chủ động. Luồng sóng này đi xuyên đất và tương tác trực tiếp với cuộn dây bên trong quả banh để sinh ra dòng điện cảm ứng.
- Phản hồi dữ liệu và lưu trữ thông tin: Nguồn năng lượng cảm ứng sinh ra sẽ lập tức kích hoạt thiết bị phát lại sóng phản hồi về máy dò để xác định vị trí, đồng thời cấp nguồn cho mạch dao động LC hoạt động nhằm truy xuất hoặc lưu trữ các thông tin kỹ thuật vào bộ nhớ.
Đặc điểm và ứng dụng của sản phẩm
Banh đánh dấu được xem là thiết bị hỗ trợ tối ưu, hiệu quả cho các công trình thi công bên cạnh máy dò cáp, máy định vị. Sản phẩm có các đặc điểm nổi bật và ứng dụng ngày càng phổ biến.
Đặc điểm của banh đánh dấu
Đặc điểm nổi bật và ưu điểm mà banh đánh dấu mang lại:
- Banh đánh dấu là sản phẩm cảm biến định vị của 3M không cần pin, không cần nguồn nuôi. Do đó, không cần phải bảo dưỡng nhiều và tuổi thọ rất cao ngoài môi trường.
- Vật liệu chế tạo nên lớp vỏ ngoài vô cùng đặc biệt nên giúp banh đánh dấu có tuổi thọ cao lên đến 50 – 60 năm.
- Sản phẩm có nhiều loại cảm biến định vị khác nhau giúp phù hợp với nhu cầu thực tế của khách hàng. Tùy theo hệ thống có độ nông sâu khác nhau mà có thể lựa chọn loại cảm biến thích hợp nhất. Thông thường là loại từ 0.8m đến 2.4m.
- Cảm biến định vị này của 3M có thể ghi nhớ các thông tin được lập trình trong quá trình thi công. Các thông tin được lưu trữ bên trong cảm biến có thể là thông tin về dự án, đơn vị thi công, người thực hiện dự án,…Từ đây giúp thông tin được lưu trữ một cách chính xác và hiệu quả.
- Ghi nhớ dữ liệu cho cảm biến định vị 3M khá đơn giản, chỉ cần thông qua phần mềm được cài đặt trên máy tính, sau đó kết nối với mày dò vị trí (máy dò Locating) và truyền tín hiệu cho cảm biến thông qua sóng điện từ.
Ứng dụng thực tế banh đánh dấu
Banh đánh dấu được kết hợp với băng keo chỉ thị nhiệt, máy dò định vị, máy dò cáp ngầm để ứng dụng vào xử lý các sự cố liên quan đến hộp nối chôn ngầm trực tiếp.
- Hộp nối chôn ngầm trực tiếp được đánh dấu vị trí bằng GPS và miếng định vị kim loại, nhưng sai số cao. Hoạt động địa chất có làm vị trí của hộp nối bị sai lệch theo thời gian. Việc dò hộp nối gặp sự cố tốn rất nhiều thời gian và chi phí cao do sử dụng máy bơm áp phá vị trí sự cố. Phải đào khoảng dài để xác định hộp nối.
- Từ đây, cần có giải pháp lắp đặt đơn giản, chi phí đầu tư thấp, giúp dễ dàng phát hiện hộp nối, có thể lưu thông tin dữ liệu về hộp nối, thời gian lắp đặt, tên hộp nối: Banh đánh dấu 3M 1422-XR/ID giúp đánh dấu thiết bị chôn ngầm trong ngành điện và thiết bị định vị 3M dòng 1420.
Tìm hiểu thêm: sản phẩm điện 3M bán chạy
Cấu tạo và nguyên lý hoạt động của banh đánh dấu
Banh đánh dấu gồm vỏ polymer hoặc HDPE chịu va đập, bộ cộng hưởng hoặc cuộn dây gimbal tự cân bằng, lớp chống ẩm bên trong và màu sắc nhận diện theo loại công trình. Nguyên lý hoạt động dựa trên cơ chế cộng hưởng thụ động hoặc mạch điện tử, trong đó cơ chế tự cân bằng đảm bảo vùng định vị luôn nằm đúng phía trên banh bất kể góc chôn nghiêng.
Vỏ ngoài polymer và yêu cầu chịu môi trường
Vỏ ngoài polyethylene hoặc HDPE có khả năng chống ẩm, kháng axit và kiềm, chống ăn mòn và chịu nén cao, bảo vệ banh đánh dấu không bị biến dạng dưới áp lực đất. Chọn vỏ ngoài đạt chuẩn vật liệu là yêu cầu không thể bỏ qua, vì vật liệu kém chất lượng dễ nứt vỡ, làm hỏng mạch cộng hưởng bên trong và khiến tín hiệu dò tìm mất hoàn toàn sau thời gian chôn ngầm dài.
Bộ cộng hưởng, cuộn dây gimbal và mạch định vị thụ động
Cuộn dây hoặc mạch LC cộng hưởng được điều chỉnh theo tần số riêng cho từng loại công trình như điện lực, viễn thông, cấp nước hoặc thoát nước, giúp máy định vị phân biệt từng mạng lưới tiện ích trong cùng 1 khu vực. Cơ chế cuộn dây gimbal tự cân bằng luôn giữ hướng ngang bất kể banh đánh dấu được chôn nghiêng ra sao, tạo vùng định vị rõ ràng ngay phía trên marker và tăng độ chính xác khi dò tìm từ mặt đất.
Khả năng chống nước, chống ăn mòn và tuổi thọ vận hành
Lớp chống ẩm bên trong kết hợp vỏ ngoài kháng hóa chất bảo vệ mạch cộng hưởng trước môi trường đất ẩm, nước ngầm và dao động nhiệt độ trong nhiều thập kỷ. Các dự án hạ tầng quy mô lớn như khu công nghiệp, sân bay, cảng biển đặc biệt cần banh đánh dấu có khả năng vận hành ổn định hàng chục năm mà không cần can thiệp, vì thay thế thiết bị sau khi chôn ngầm rất tốn kém.

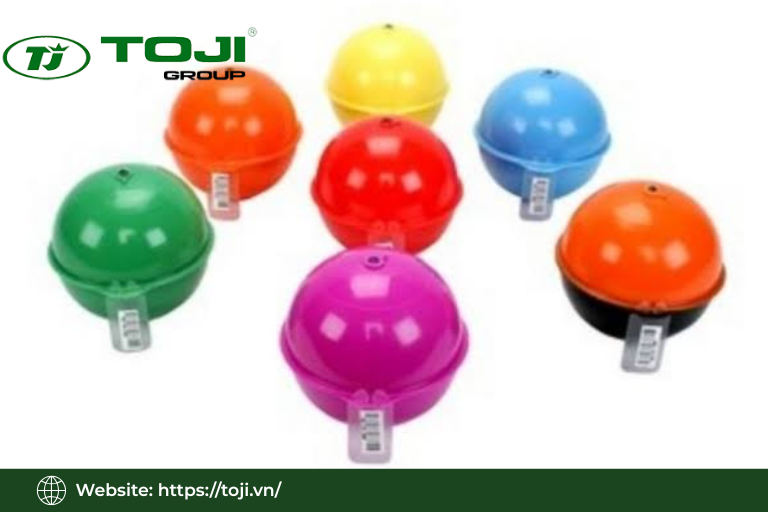

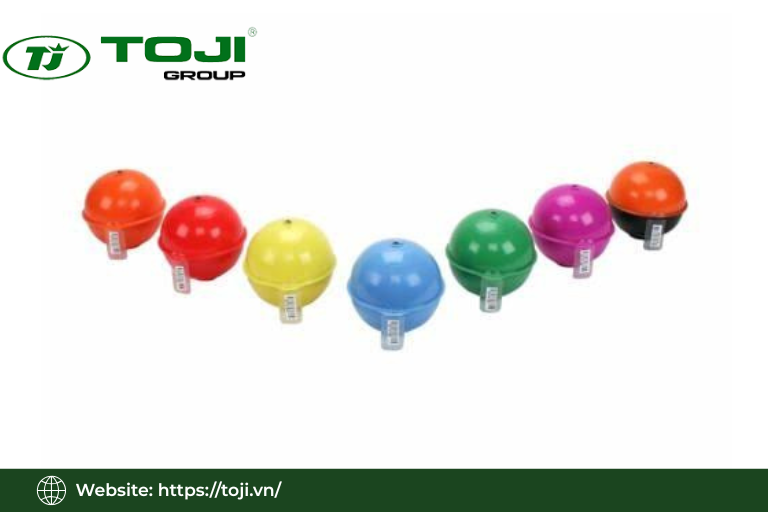

Màu sắc nhận diện và mã hóa theo loại công trình
Màu sắc vỏ ngoài hoặc mã tần số phân biệt banh đánh dấu cho từng loại hạ tầng như điện lực, viễn thông, cấp nước, gas và thoát nước, giúp đội vận hành nhận biết ngay loại tuyến khi dò tìm mà không cần tra cứu hồ sơ. Thiết kế mã màu và mã ID thống nhất trong phạm vi 1 dự án giúp tránh nhầm lẫn khi nhiều hệ thống hạ tầng ngầm cùng tồn tại trong 1 khu vực đô thị hoặc khu công nghiệp.
Phân loại banh đánh dấu theo công nghệ và loại công trình
Banh đánh dấu được phân thành 2 nhóm chính theo công nghệ: loại thụ động (Passive Marker Ball) và loại điện tử iD (Electronic Marker Ball), khác nhau về khả năng lưu trữ thông tin, ứng dụng và mức chi phí. Ngoài ra, phân loại theo loại công trình dựa trên tần số dò tìm và mã nhận diện giúp đội thi công và vận hành chọn đúng loại banh cho từng mạng lưới tiện ích.
Banh đánh dấu thụ động (Passive Marker Ball)
Banh đánh dấu thụ động sử dụng mạch cộng hưởng không chứa pin hay phần tử chủ động, hoạt động hoàn toàn nhờ tín hiệu kích thích từ máy định vị, cho tuổi thọ dài và chi phí hợp lý. Loại này phù hợp để đánh dấu tuyến và các điểm cơ bản, nhưng không lưu trữ dữ liệu chi tiết như loại iD, vì vậy đơn vị vận hành cần có hệ thống quản lý hồ sơ bổ sung để theo dõi tài sản.
Banh đánh dấu điện tử iD (Electronic Marker Ball)
Banh đánh dấu loại iD tích hợp thêm bộ nhớ để lưu trữ mã tuyến, điểm nối, ngày lắp đặt và đơn vị thi công, hỗ trợ quản lý tài sản và tích hợp GIS ngay tại hiện trường. Đây là lựa chọn phù hợp cho các dự án lớn, phức tạp như khu công nghiệp, đô thị mới, sân bay, cảng biển, nơi cần khả năng truy xuất dữ liệu chi tiết từng điểm trực tiếp bằng thiết bị cầm tay.
Phân loại theo tần số dò tìm
Mỗi loại hạ tầng như cấp nước, thoát nước, tái sử dụng nước, điện lực, viễn thông được gán 1 dải tần số riêng, giúp máy định vị đọc riêng từng mạng lưới mà không nhầm lẫn tín hiệu. Việc tiêu chuẩn hóa tần số trong phạm vi 1 doanh nghiệp hoặc địa phương giúp đào tạo nhân sự dễ dàng hơn và giảm đáng kể nguy cơ lộn tuyến khi nhiều hệ thống cùng tồn tại.
Tiêu chí lựa chọn banh đánh dấu phù hợp
Lựa chọn banh đánh dấu đúng đòi hỏi đánh giá đồng thời nhiều yếu tố gồm loại công trình, độ sâu chôn ngầm, môi trường lắp đặt, tần số dò tìm và tiêu chuẩn kỹ thuật của chủ đầu tư. Bên cạnh đó, khả năng tương thích với thiết bị định vị hiện có, ngân sách dự án và chiến lược quản lý tài sản hạ tầng dài hạn đều ảnh hưởng đến quyết định chọn loại và dòng sản phẩm.
Tiêu chí theo loại công trình và độ sâu chôn
Cáp điện trung thế, hạ thế, cáp viễn thông backbone, đường ống nước và gas mỗi loại có yêu cầu an toàn và độ sâu chôn khác nhau, đòi hỏi chọn marker ball có vùng dò tìm phù hợp với cấu hình tuyến thực tế. Chôn marker ball quá sâu so với khả năng định vị của máy sẽ khiến thiết bị mất tín hiệu hoàn toàn, vì vậy kỹ sư thiết kế cần kiểm tra thông số vùng dò tối đa trước khi xác định vị trí chôn.
Tiêu chí về tần số dò tìm và tương thích thiết bị
Chọn marker ball có tần số phù hợp với loại tiện ích và tương thích với máy định vị mà đơn vị vận hành đang sử dụng giúp tránh đầu tư thêm thiết bị không cần thiết. Tiêu chuẩn hóa tần số trong phạm vi 1 doanh nghiệp hoặc địa phương còn giúp rút ngắn thời gian đào tạo nhân sự và giảm nguy cơ nhầm lẫn khi vận hành.
Tiêu chí về môi trường lắp đặt và độ bền
Môi trường chôn ngầm gần biển, khu vực ngập nước hoặc nhiều hóa chất yêu cầu vỏ ngoài có độ kháng ăn mòn và chống ẩm cao hơn điều kiện thông thường. Tải trọng giao thông phía trên như đường ô tô, sân bay, bãi container cũng cần được xem xét để chọn thiết kế có độ bền cơ học đủ chịu nén mà không làm vỡ mạch cộng hưởng bên trong.
Tiêu chí theo tiêu chuẩn chủ đầu tư và chiến lược quản lý tài sản
Chủ đầu tư có thể quy định cụ thể loại marker ball, tần số, khoảng cách và vị trí lắp đặt để đảm bảo thống nhất trên toàn hệ thống hạ tầng, đặc biệt quan trọng với các dự án có nhiều nhà thầu tham gia. Nếu doanh nghiệp hướng tới số hóa toàn bộ hạ tầng và tích hợp GIS, đầu tư marker ball loại iD ngay từ giai đoạn lắp đặt ban đầu mang lại lợi ích vận hành dài hạn rõ rệt dù chi phí cao hơn loại thụ động.
Quy trình lắp đặt banh đánh dấu theo tiêu chuẩn kỹ thuật
Quy trình lắp đặt banh đánh dấu đúng chuẩn bắt đầu từ khảo sát hiện trường và xác định vị trí lắp đặt, qua các bước bố trí, cố định và lấp đất, kết thúc bằng đo kiểm tín hiệu và lập hồ sơ hoàn công. Thực hiện đầy đủ từng bước giúp đảm bảo tất cả marker ball hoạt động đúng trước nghiệm thu, đồng thời tạo cơ sở dữ liệu cho đơn vị vận hành sử dụng lâu dài.
Các bước lắp đặt banh đánh dấu ngầm
Quy trình cố định quả banh đánh dấu (Marker Ball) vào hệ thống cáp ngầm được thực hiện qua các bước sau:
- Cố định cảm biến vào cáp: Luồn dây gút vào phần tai của quả banh rồi siết chặt cố định vào thân cáp để tránh bị dịch chuyển.
- Xác thực dữ liệu trước khi lấp đất: Tiến hành kiểm tra và ghi lại các dữ liệu cần thiết vào banh trước khi lấp đất hoàn thổ.
- Xử lý cho vị trí chôn sâu: Nếu vị trí cáp quá sâu, sử dụng thêm một cây nhựa hoặc cốt sắt để nối cứng quả banh vào đầu cây, đầu cây còn lại gắn chặt vào hộp nối nhằm đưa banh lên gần mặt đất hơn.
Cách cài đặt và quản lý thông tin cảm biến
Banh đánh dấu 3M là cảm biến định vị không cần dùng pin, hoạt động nhờ sóng điện từ. Bên cạnh việc lắp đặt, kỹ thuật viên cần cài đặt và quản lý thông tin theo hướng dẫn sau:
- Lập trình lưu trữ dữ liệu thi công: Cảm biến 3M cho phép ghi và lưu trữ trực tiếp các thông tin cốt lõi của dự án như: thông tin công trình, ngày giờ thi công, đơn vị lắp đặt, loại cáp,…
- Nạp dữ liệu qua sóng điện từ: Kỹ thuật viên sử dụng phần mềm cài đặt trên máy tính, kết nối với máy dò Locator để truyền tín hiệu nạp dữ liệu vào cảm biến bằng sóng điện từ.
- Đồng bộ và quản lý thông tin linh hoạt: Dữ liệu có thể lưu trữ trên máy tính, kết nối định vị GPS, đồng bộ với điện thoại thông minh, hoặc chuyển trực tiếp lên server của 3M đối với các dự án lớn.
Vị trí nên lắp đặt banh đánh dấu trên tuyến
Không phải toàn bộ tuyến đều cần bố trí marker ball với mật độ như nhau, mà cần ưu tiên các điểm có nguy cơ cao và các vị trí quan trọng về mặt kỹ thuật. Bản vẽ thiết kế, tiêu chuẩn chủ đầu tư và quy định đơn vị vận hành là căn cứ để xây dựng sơ đồ bố trí marker ball hợp lý, tránh bỏ sót điểm quan trọng.
- Đặt Marker Ball tại đầu tuyến và cuối tuyến để xác định điểm bắt đầu, điểm kết thúc của hệ thống cáp hoặc đường ống ngầm, đồng thời hỗ trợ công tác khảo sát và mở rộng sau này.
- Bố trí Marker Ball tại các điểm đấu nối, hộp nối, hố kỹ thuật (vault) và trạm đấu nối để giúp đội kỹ thuật nhanh chóng xác định vị trí khi kiểm tra, bảo trì hoặc sửa chữa.
- Lắp Marker Ball tại các điểm rẽ nhánh, giao cắt giữa nhiều công trình ngầm nhằm phân biệt chính xác từng tuyến, hạn chế nguy cơ đào nhầm hoặc gây hư hỏng hệ thống lân cận.
- Bổ sung Marker Ball tại các đoạn thay đổi hướng tuyến, uốn cong hoặc thay đổi độ sâu để đảm bảo máy định vị xác định đúng đường đi thực tế của tuyến ngầm.
- Tăng mật độ Marker Ball tại khu vực có nhiều công trình ngầm như nút giao thông, khu công nghiệp, sân bay hoặc cảng biển nhằm nâng cao khả năng định vị và quản lý hạ tầng.
- Lắp thêm Marker Ball tại các vị trí có nguy cơ xói lở, sụt lún, rung lắc hoặc các điểm suy yếu kết cấu theo yêu cầu thiết kế để thuận tiện cho việc giám sát và bảo trì lâu dài.
Khoảng cách lắp đặt giữa các banh đánh dấu
Khoảng cách giữa các marker ball không được áp dụng 1 con số cố định cho mọi công trình mà phụ thuộc vào loại công trình, tiêu chuẩn dự án, khả năng dò tìm của máy định vị và đặc điểm địa hình. Phân tích đúng các yếu tố này giúp tối ưu số lượng marker ball cần dùng trong khi vẫn đảm bảo khả năng định vị liên tục trên toàn tuyến.
- Khoảng cách tối thiểu giữa hai Marker Ball liền kề thường từ 1 m đến 1,5 m (tùy dòng sản phẩm) để tránh chồng lấn tín hiệu, giúp máy định vị nhận diện chính xác từng điểm đánh dấu.
- Trên các đoạn tuyến thẳng, khoảng cách bố trí Marker Ball tham khảo thường từ 50 m đến 200 m, tùy loại tiện ích và yêu cầu của dự án nhằm cân bằng giữa khả năng định vị và chi phí đầu tư.
- Với khu vực địa hình phức tạp, vị trí có nhiều điểm đấu nối, giao cắt hoặc các công trình hạ tầng quan trọng, nên rút ngắn khoảng cách giữa các Marker Ball để nâng cao độ chính xác và đảm bảo khả năng dò tìm trong quá trình vận hành, bảo trì.
Thiết bị sử dụng trong lắp đặt và kiểm tra banh đánh dấu
Quá trình lắp đặt banh đánh dấu cần phối hợp nhiều loại thiết bị khác nhau, từ máy dò marker ball và máy định vị cáp ngầm trong khảo sát và kiểm tra tín hiệu, đến GPS và công cụ đo khoảng cách trong xác định vị trí và lập hồ sơ hoàn công. Mỗi thiết bị đóng vai trò xác định trong từng bước của quy trình, không thể thay thế cho nhau.
- Máy dò Marker Ball chuyên dụng phát tín hiệu ở tần số phù hợp và nhận phản hồi từ banh đánh dấu, hiển thị vị trí, độ sâu và loại tiện ích trực tiếp trên màn hình.
- Máy định vị cáp ngầm đa tần như dòng 3M Dynatel có thể kết hợp dò Marker Ball và dò tín hiệu cáp trong cùng một lần quét, giúp hiển thị đầy đủ hạ tầng ngầm tại hiện trường.
- Thiết bị GPS cầm tay và hệ thống GIS hỗ trợ ghi nhận chính xác tọa độ của từng Marker Ball và tuyến cáp, đồng thời cập nhật bản đồ số và hồ sơ hoàn công ngay tại hiện trường.
- Thước dây và máy đo khoảng cách laser được sử dụng để kiểm soát khoảng cách giữa các Marker Ball theo đúng thiết kế, đảm bảo tuân thủ tiêu chuẩn bố trí.
- Camera hiện trường, phiếu kiểm tra và thiết bị đo độ sâu giúp nghiệm thu chính xác vị trí lắp đặt Marker Ball trước khi lấp đất hoàn toàn.
- Đội thi công cần trang bị đầy đủ phương tiện bảo hộ lao động và thiết bị an toàn đào bới nhằm giảm thiểu rủi ro khi thi công trong khu vực có mật độ công trình ngầm cao.
Những lỗi thường gặp khi lắp đặt banh đánh dấu
Các lỗi phổ biến trong lắp đặt banh đánh dấu xuất phát từ 3 nguyên nhân chính là thiếu phối hợp giữa thiết kế và thi công, không tuân thủ đúng quy trình kỹ thuật và bỏ qua bước kiểm tra sau lắp đặt. Hiểu rõ từng lỗi và giải pháp khắc phục giúp đội dự án kiểm soát chất lượng ngay từ giai đoạn thi công, tránh hậu quả tốn kém về sau.
| STT | Nhóm Lỗi Thi Công | Nguyên Nhân & Biểu Hiện | Hậu Quả & Hệ Quả | Giải Pháp Kiểm Soát & Phòng Ngừa |
| 1 | Bố trí sai vị trí và bỏ sót điểm quan trọng |
• Đội thi công không đọc kỹ bản vẽ. • Thiếu phối hợp với kỹ sư thiết kế. • Không đánh dấu tại các điểm nối, giao cắt và phân nhánh quan trọng. |
• Bỏ sót các mốc định vị cốt lõi ngầm dưới lòng đất. • Gây khó khăn lớn cho việc tìm kiếm, bảo trì hoặc đào bới sửa chữa sau này. |
• Sử dụng checklist vị trí lắp marker ball đã được phê duyệt. • Tăng cường kiểm tra chéo giữa đội thiết kế và thi công. • Nghiệm thu hiện trường kỹ lưỡng trước khi lấp đất. |
| 2 | Chôn quá sâu, quá nông hoặc sai tương quan với cáp |
• Chôn marker ball vượt quá hoặc chưa tới độ sâu tối ưu. • Đặt sai vị trí tương quan (ví dụ: đặt phía dưới ống kim loại). |
• Chôn quá sâu vượt quá vùng dò tối đa làm máy định vị hoàn toàn vô dụng. • Chôn quá nông làm tín hiệu không đạt vùng tối ưu. • Đặt dưới ống kim loại làm sai lệch hoàn toàn tín hiệu định vị. |
• Tuân thủ nghiêm ngặt khuyến nghị về độ sâu danh định của nhà sản xuất. • Đặt marker ball phía trên hoặc bên cạnh đường cáp/ống. • Sử dụng lớp đất sạch để đệm cố định khi cần thiết. |
| 3 | Chọn sai loại Marker Ball và không kiểm tra tín hiệu |
• Chọn marker ball có tần số không phù hợp với loại hạ tầng (ví dụ: nhầm giữa cáp điện lực và cáp viễn thông). • Không tương thích với máy dò hiện có. |
• Đội vận hành không thể dò được tín hiệu hoặc nhận diện sai loại tiện ích hạ tầng ngầm, gây nguy hiểm khi vận hành. |
• Lập danh mục chuẩn loại marker ball tương ứng cho từng loại hạ tầng kỹ thuật. • Bắt buộc test tín hiệu ngay sau khi lắp đặt bằng máy định vị cầm tay. • Lưu lại nhật ký (log) kết quả kiểm tra làm căn cứ nghiệm thu. |
| 4 | Không cập nhật bản đồ hoàn công & Thiếu dữ liệu quản lý |
• Vị trí marker ball thực tế không được cập nhật lên bản vẽ hoàn công. • Bỏ sót việc đồng bộ dữ liệu lên hệ thống thông tin địa lý (GIS). |
• Đội vận hành sau này không tận dụng được thiết bị dù đã lắp đặt đầy đủ. • Lãng phí toàn bộ khoản đầu tư ban đầu do không có dữ liệu dẫn đường. |
• Đưa điều khoản bắt buộc cập nhật dữ liệu hoàn công vào điều kiện hợp đồng. • Ưu tiên sử dụng marker ball loại iD để lưu trữ thông tin số chi tiết. • Tích hợp đồng bộ dữ liệu với hệ thống quản lý tài sản nội bộ. |
Tiêu chuẩn và yêu cầu kỹ thuật áp dụng
Lắp đặt banh đánh dấu cần tuân thủ đồng thời hướng dẫn của nhà sản xuất, yêu cầu kỹ thuật của đơn vị điện lực, viễn thông, cấp thoát nước và quy chuẩn hạ tầng ngầm địa phương. Đưa các yêu cầu này vào hồ sơ thiết kế và điều kiện hợp đồng thi công là cách đảm bảo thực hiện nhất quán trên toàn dự án.
Hướng dẫn từ nhà sản xuất về lắp đặt
Nhà sản xuất cung cấp khuyến nghị cụ thể về khoảng cách tối thiểu và tối đa, độ sâu chôn danh định, vị trí tương đối với cáp và đường ống, cùng quy cách cố định marker ball để đảm bảo vùng dò tìm trên mặt đất đúng như thiết kế. Sai lệch so với các thông số này trực tiếp làm giảm độ chính xác và độ tin cậy của hệ thống đánh dấu trong suốt vòng đời vận hành.
Tiêu chuẩn của đơn vị quản lý nước, điện lực, viễn thông
Đơn vị quản lý cấp nước và thoát nước thường quy định tần số marker ball và vị trí bắt buộc lắp đặt tại các điểm như phân nhánh, uốn cong, giao cắt tiện ích và đường đấu nối dịch vụ. Tương tự, đơn vị điện lực và viễn thông có danh sách vị trí bắt buộc như điểm nối, giao cắt đường, vault và trạm đấu nối, tạo khung tiêu chuẩn thống nhất cho từng ngành.
Quy chuẩn hạ tầng ngầm và yêu cầu chủ đầu tư
Quy chuẩn hạ tầng ngầm địa phương, chính sách an toàn và yêu cầu chủ đầu tư cùng xác định loại marker ball, vị trí và khoảng cách lắp đặt cho từng dự án cụ thể. Đưa nội dung lắp đặt banh đánh dấu vào thuyết minh kỹ thuật và điều kiện hợp đồng thi công giúp đảm bảo nhà thầu thực hiện đúng và có căn cứ nghiệm thu rõ ràng.
