Đầu cáp Elbow 3M là thiết bị kết nối quan trọng trong hệ thống điện trung thế, đảm bảo truyền tải điện an toàn và hiệu quả. TOJI Group cung cấp kiến thức chuyên sâu về cấu tạo, nguyên lý hoạt động, ứng dụng và hướng dẫn lựa chọn đầu cáp elbow phù hợp cho từng công trình điện, giúp kỹ sư điện tối ưu hóa thiết kế hệ thống trung thế.
Đầu Cáp Elbow Là Gì? Tìm Hiểu Khái Niệm và Vai Trò Trong Hệ Thống Điện
Đầu cáp Elbow 3M là một thiết bị kết nối chuyên dụng được thiết kế để tạo kết nối góc khuỷu 90 độ trong hệ thống điện trung thế từ 12kV đến 35kV. Tên gọi “Elbow” xuất phát từ hình dạng đặc trưng giống như khuỷu tay người, cho phép cáp ngầm được kết nối theo góc vuông với các thiết bị chuyển mạch như tủ RMU hoặc máy biến áp.
Trong hơn 22 năm kinh nghiệm tại TOJI Group, chúng tôi đã chứng kiến vai trò không thể thiếu của đầu cáp elbow trong việc phát triển lưới điện ngầm tại Việt Nam. Thiết bị này không chỉ đơn thuần là một đầu nối mà còn là giải pháp kỹ thuật thông minh giúp tiết kiệm không gian lắp đặt và nâng cao độ tin cậy của hệ thống điện.
Đầu cáp Elbow đóng vai trò then chốt trong việc kết nối cáp ngầm với các thiết bị điện trong trạm biến áp compact, tủ RMU và hệ thống phân phối điện urban. Khác với các loại đầu cáp truyền thống cần không gian thẳng để kết nối, đầu cáp elbow cho phép thay đổi hướng dòng điện một cách linh hoạt, đặc biệt phù hợp với không gian chật hẹp của các công trình ngầm tại thành phố.
Nguồn gốc tên gọi “Elbow” không chỉ mang ý nghĩa hình học mà còn thể hiện triết lý thiết kế của thương hiệu 3M: tạo ra sự kết nối linh hoạt nhưng vẫn đảm bảo độ bền cơ học cao. Góc khuỷu 90 độ được tính toán chính xác để giảm thiểu tổn thất điện năng đồng thời tối ưu hóa phân bố ứng suất điện trường bên trong cách điện.

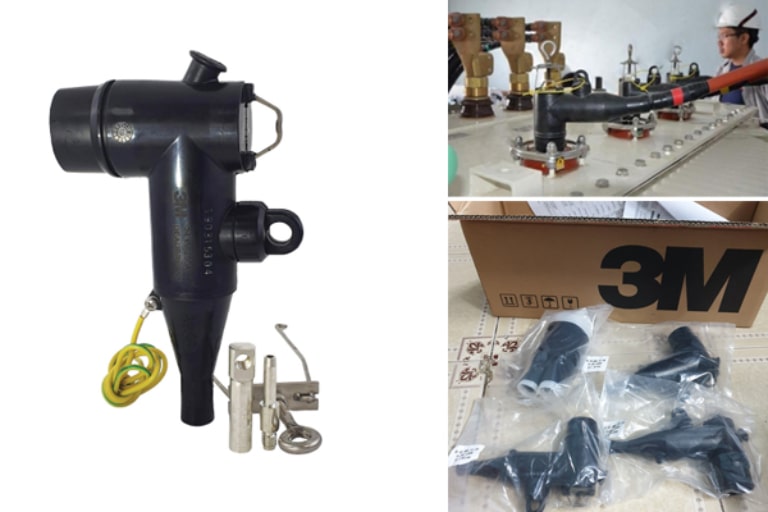

Cấu Tạo Chi Tiết của Đầu Cáp Elbow 24kV – 35kV 3M
Cấu tạo của đầu cáp Elbow 3M là sự kết hợp hoàn hảo giữa công nghệ vật liệu tiên tiến và thiết kế kỹ thuật tối ưu. Thân chính của đầu cáp được chế tạo từ cao su EPDM peroxide chất lượng cao, một loại vật liệu có khả năng chống chịu tuyệt vời trong môi trường nhiệt độ cao và độ ẩm lớn.
Thân Cao Su EPDM Cách Điện và Tính Năng Chống Phóng Điện
Lõi cách điện của đầu cáp elbow 3M được sản xuất bằng công nghệ đúc một lần độc quyền, sử dụng cao su EPDM peroxide thay vì sulfur truyền thống. Quá trình vulcanization bằng peroxide tạo ra cấu trúc phân tử ổn định hơn, có khả năng chịu nhiệt độ từ âm 40 độ C đến 130 độ C mà không bị biến dạng hoặc mất tính năng cách điện.
Bề dày cách điện được thiết kế theo chuẩn IEEE 386 với gradient điện trường được phân bố đều trên toàn bộ bề mặt. Lớp cách điện có độ dày từ 12mm đến 18mm tùy theo cấp điện áp, đảm bảo khả năng chịu đựng điện áp thử nghiệm cao gấp 2.5 lần điện áp định mức trong thời gian 15 phút.
Hệ Thống Tiếp Điểm Đồng M12-M16 và Cơ Chế Đấu Nối Deadbreak
Tiếp điểm của đầu cáp Elbow 3M được chế tạo từ đồng nguyên chất 99.9 phần trám, qua xử lý mạ bạc hoặc mạ thiếc để tăng khả năng dẫn điện và chống ăn mòn. Cơ chế deadbreak cho phép đóng ngắt khi có tải mà không gây hiện tượng hồ quang, đảm bảo an toàn cho người vận hành.
Thiết kế tiếp điểm dạng tulip với lò xo đàn hồi tạo áp lực tiếp xúc ổn định trong suốt quá trình vận hành. Moment xoắn lắp đặt được quy định chặt chẽ từ 25 đến 35 Nm để đảm bảo độ bền kết nối mà không làm hỏng sản phẩm.
Chụp Bảo Vệ và Cổng Tiếp Địa Đảm Bảo An Toàn
Chụp bảo vệ của đầu cáp elbow được thiết kế với hệ thống khóa cơ học phòng chống tiếp xúc trực tiếp. Khi tháo chụp bảo vệ, công tắc liên động sẽ tự động ngắt kết nối điện, tránh nguy hiểm cho người bảo trì. Vật liệu chụp bảo vệ là nhựa PC hoặc PA chịu nhiệt độ cao, có màu đỏ cảnh báo dễ nhận biết.
Cổng tiếp địa được trang bị jack cắm chuẩn 4mm, cho phép xả điện tích tích lũy trước khi tiến hành bảo trì. Điện trở tiếp địa được thiết kế dưới 1 ohm để đảm bảo hiệu quả xả tĩnh điện trong mọi điều kiện thời tiết.
Công Nghệ Đúc Cao Su Peroxide Độc Quyền của 3M
Quy trình sản xuất đầu cáp Elbow 3M áp dụng công nghệ đúc một lần trong khuôn đặc biệt có kiểm soát nhiệt độ chính xác. Nhiệt độ vulcanization được duy trì ở 160-180 độ C trong thời gian 45-60 phút, tạo ra độ đồng nhất hoàn hảo của cách điện.
Công nghệ peroxide vulcanization thay thế hoàn toàn sulfur giúp loại bỏ hiện tượng bloom sulfur trên bề mặt sản phẩm, nguyên nhân chính gây giảm tính năng cách điện theo thời gian. Sản phẩm sau khi vulcanization có cấu trúc mạng lưới phân tử ổn định, không bị phân hủy dưới tác động của tia UV và ozone.
Nguyên Lý Hoạt Động và Cơ Chế Kết Nối của Đầu Cáp Elbow
Nguyên lý hoạt động của đầu cáp Elbow dựa trên việc tạo ra một kết nối điện liền mạch từ lõi cáp đến thiết bị đầu cuối thông qua hệ thống tiếp điểm có độ tin cậy cao. Dòng điện từ lõi cáp được dẫn qua đầu cosse ép, tiếp điểm đồng và cuối cùng đến thiết bị thông qua cơ chế cắm rút deadbreak.
Quy Trình Truyền Tải Điện Qua Đầu Cáp Góc Khuỷu
Khi đầu cáp elbow được kết nối với tủ RMU hoặc máy biến áp, dòng điện từ lõi cáp sẽ đi theo đường dẫn được thiết kế sẵn với diện tích tiết diện không đổi. Thiết kế hình học đặc biệt của 3M đảm bảo mật độ dòng điện được phân bố đều, tránh hiện tượng tập trung ứng suất điện gây phóng điện cục bộ.
Góc khuỷu 90 độ được tính toán dựa trên bán kính cong tối ưu, thường là 8-12 lần đường kính ngoài của cáp để đảm bảo không gây ứng suất cơ học quá mức cho lõi dẫn. Độ cong này cũng giúp giảm thiểu tổn thất điện năng do hiệu ứng skin effect tại tần số 50Hz.
Cơ Chế Cách Điện Hoàn Toàn và Chống Ẩm Tuyệt Đối
Hệ thống cách điện của đầu cáp Elbow 3M hoạt động theo nguyên lý phân tầng gradient điện trường. Lớp cách điện chính có hằng số điện môi ổn định trong khoảng 2.3-2.5, tạo ra phân bố điện trường đồng đều từ tâm ra ngoài.
Khả năng chống ẩm được đạt được thông qua cấu trúc đúc liền khối không có khe hở. Cao su EPDM có tính kị nước tự nhiên với độ hấp thụ nước dưới 0.5 phần trăm theo khối lượng sau 24 giờ ngâm trong nước theo tiêu chuẩn ASTM D570. Điều này đảm bảo tính năng cách điện không bị suy giảm ngay cả khi hoạt động trong môi trường ngầm có độ ẩm cao.
Hệ Thống Màn Chắn Kim Loại và Khả Năng Chống Nhiễu Điện Từ
Màn chắn kim loại của đầu cáp elbow được thiết kế liên tục từ màn chắn cáp chính, đảm bảo tính liên tục của cage Faraday bảo vệ hệ thống khỏi nhiễu điện từ bên ngoài. Vật liệu màn chắn thường là đồng hoặc hợp kim đồng với độ dày từ 0.2 đến 0.5mm tùy theo cấp điện áp.
Hệ thống tiếp địa màn chắn được thiết kế với điện trở tiếp xúc dưới 5 miliohm, đảm bảo khả năng xả dòng sự cố một pha chạm đất theo yêu cầu của tiêu chuẩn IEC 60909. Kết nối màn chắn phải được thực hiện bằng đai kẹp đặc biệt có lực kẹp từ 200 đến 300N.
Phân Loại Đầu Cáp Elbow Theo Điện Áp và Công Suất
Hệ thống phân loại đầu cáp Elbow 3M được xây dựng dựa trên hai tiêu chí chính: cấp điện áp định mức và khả năng chịu dòng điện liên tục. Mỗi loại sản phẩm được thiết kế tối ưu cho một phạm vi ứng dụng cụ thể, đảm bảo hiệu suất và độ tin cậy cao nhất.
Đầu Cáp Elbow 12kV – 17.5kV Cho Lưới Điện Phân Phối
Dòng sản phẩm đầu cáp elbow 12kV của 3M được thiết kế chủ yếu cho hệ thống phân phối điện thành phố và khu công nghiệp quy mô vừa. Với điện áp định mức 12/20kV và khả năng chịu dòng điện từ 200A đến 630A, loại này phù hợp với hầu hết ứng dụng trong lưới điện phân phối cấp trung thế.
Đặc điểm kỹ thuật nổi bật của dòng 12kV bao gồm độ dày cách điện 8.5mm, bán kính cong tối thiểu 120mm và khả năng chịu điện áp thử nghiệm 50kV trong 5 phút. Trọng lượng sản phẩm dao động từ 0.8 đến 1.2kg tùy theo tiết diện cáp, thuận tiện cho việc lắp đặt và bảo trì.
Đầu Cáp Elbow 24kV 250A Phổ Biến Nhất Tại Việt Nam
Đầu cáp Elbow 24kV là dòng sản phẩm được sử dụng rộng rãi nhất tại Việt Nam do phù hợp với chuẩn điện áp lưới điện quốc gia 22kV. TOJI Group đã cung cấp hàng nghìn bộ đầu cáp elbow 24kV cho các dự án của EVN, các tổng công ty điện lực và doanh nghiệp tư nhân.
Thông số kỹ thuật của đầu cáp elbow 24kV bao gồm điện áp định mức 24/36kV, dòng điện định mức từ 200A đến 630A, độ dày cách điện 12mm và khả năng chịu điện áp thử nghiệm 85kV. Sản phẩm có thể làm việc liên tục ở nhiệt độ đến 90 độ C và chịu được nhiệt độ ngắn mạch 250 độ C trong 1 giây.
Đầu Cáp Elbow 35kV 630A Cho Hệ Thống Truyền Tải
Dòng sản phẩm cao cấp nhất trong danh mục của 3M, đầu cáp Elbow 35kV được thiết kế cho các hệ thống truyền tải điện và phân phối chính có yêu cầu độ tin cậy cực cao. Với cấu trúc cách điện được gia cường và hệ thống làm mát tối ưu, sản phẩm này có thể vận hành ổn định trong điều kiện tải cao.
Khả năng chịu dòng điện của dòng 35kV lên đến 630A liên tục và 16kA trong 1 giây khi ngắn mạch. Độ dày cách điện được tăng lên 18mm với thiết kế gradient điện trường được tối ưu hóa bằng phần mềm mô phỏng trường electromagnetic. Đây là lựa chọn lý tưởng cho các trạm biến áp có công suất từ 1000kVA trở lên.
So sánh giữa đầu cáp elbow 1 pha và 3 pha cho thấy sự khác biệt rõ rệt về cấu trúc và ứng dụng. Đầu cáp 1 pha nhỏ gọn hơn, dễ lắp đặt nhưng yêu cầu 3 bộ cho hệ thống 3 pha. Đầu cáp 3 pha tích hợp có kích thước lớn hơn nhưng đảm bảo tính đồng bộ cao và tiết kiệm không gian lắp đặt.
Ứng Dụng Thực Tế của Đầu Cáp Elbow 3M Trong Công Trình Điện
Từ kinh nghiệm thực tế tại TOJI Group, đầu cáp Elbow 3M đã được ứng dụng thành công trong hàng trăm dự án điện từ quy mô nhỏ đến lớn trên khắp Việt Nam. Tính linh hoạt trong thiết kế và độ tin cậy cao đã giúp sản phẩm này trở thành lựa chọn hàng đầu của các kỹ sư tư vấn và nhà thầu điện.

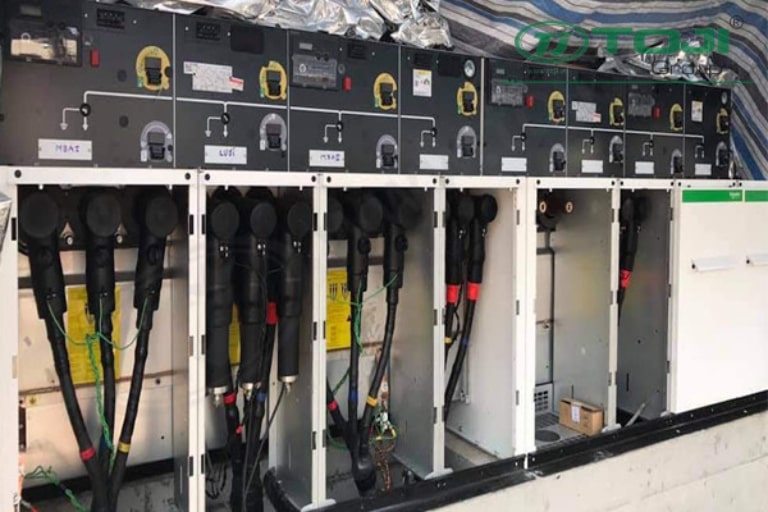

Kết Nối Với Tủ RMU ABB, Siemens, Schneider Trong Hệ Thống Trung Thế
Đầu cáp elbow 3M hoàn toàn tương thích với các dòng tủ RMU phổ biến như ABB SafeRing, Siemens NXAIR và Schneider RM6. Chuẩn kết nối deadbreak của 3M được thiết kế theo tiêu chuẩn quốc tế, đảm bảo khả năng thay thế lẫn nhau giữa các thương hiệu.
Trong dự án nâng cấp lưới điện khu công nghiệp Văn Phú – Hà Đông, TOJI đã cung cấp 180 bộ đầu cáp Elbow 24kV kết nối với tủ RMU Siemens 8DJH. Sau 5 năm vận hành, tỷ lệ sự cố chỉ là 0.2 phần trăm, chứng minh độ tin cậy vượt trội của sản phẩm 3M.
Việc lắp đặt đầu cáp elbow với tủ RMU đòi hỏi kỹ thuật chính xác. Moment xoắn khi lắp phải đạt 27±3 Nm, kiểm tra bằng cờ lê lực chuyên dụng. Sau khi lắp đặt, cần thực hiện kiểm tra cách điện với điện áp thử 34kV trong 5 phút để đảm bảo chất lượng kết nối.

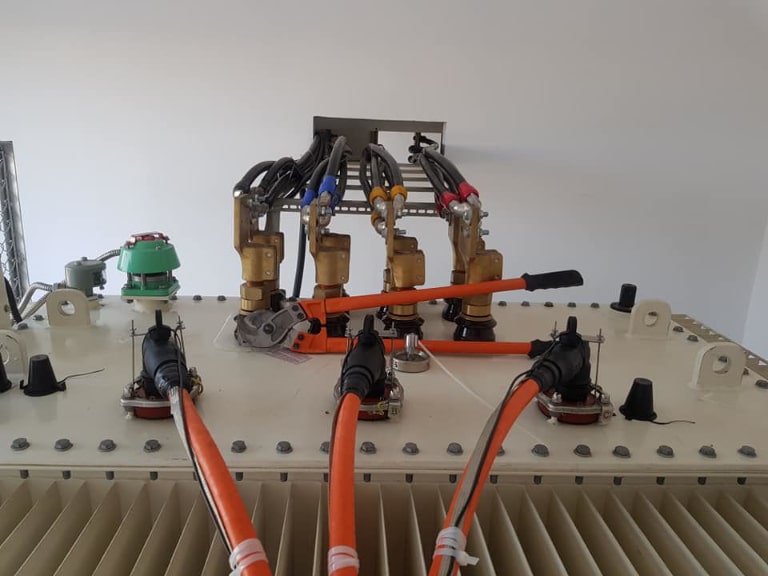

Đấu Nối Máy Biến Áp Trung Thế Từ 250kVA Đến 1000kVA
Ứng dụng phổ biến khác của đầu cáp Elbow là kết nối phía sơ cấp của máy biến áp phân phối. Với thiết kế compact và khả năng thay đổi hướng dòng điện, đầu cáp elbow giúp tối ưu hóa không gian trạm biến áp đô thị.
Tại dự án trạm biến áp ngầm Times City, 12 máy biến áp 630kVA được kết nối bằng đầu cáp Elbow 24kV/630A của 3M. Thiết kế này giúp giảm 30 phần trăm diện tích trạm so với sử dụng cáp thẳng truyền thống, đồng thời tăng độ an toàn vận hành.
Ứng Dụng Trong Khu Công Nghiệp và Trung Tâm Thương Mại
Khu công nghiệp và trung tâm thương mại là hai lĩnh vực có nhu cầu cao về độ tin cậy cung cấp điện. Đầu cáp elbow 3M với khả năng vận hành liên tục và bảo trì dễ dàng đã trở thành giải pháp được ưa chuộng.
Dự án điện cho Aeon Mall Long Biên sử dụng 36 bộ đầu cáp Elbow 24kV kết hợp với hệ thống tự động chuyển đổi nguồn. Thiết kế này đảm bảo cung cấp điện liên tục 99.95 phần trăm thời gian vận hành, đáp ứng yêu cầu khắt khe của trung tâm thương mại.
Giải Pháp Lưới Điện Ngầm Cho Đô Thị và Khu Dân Cư Cao Cấp
Xu hướng ngầm hóa lưới điện tại các thành phố lớn đã tạo ra nhu cầu lớn về đầu cáp elbow. Sản phẩm 3M với khả năng chống ẩm tuyệt đối và tuổi thọ lên đến 30 năm là giải pháp lý tưởng cho các dự án lưới điện ngầm.
Khu đô thị Ecopark với tổng chiều dài cáp ngầm 45km đã sử dụng 540 bộ đầu cáp Elbow 3M các loại. Sau 7 năm vận hành trong môi trường ngầm có độ ẩm cao, không có trường hợp nào xảy ra sự cố do lỗi đầu cáp, chứng tỏ chất lượng vượt trội của công nghệ 3M.
Ưu Điểm Vượt Trội của Đầu Cáp Elbow 3M So Với Các Thương Hiệu Khác
Qua quá trình nghiên cứu và ứng dụng thực tế, TOJI Group đã xác định được những ưu điểm cạnh tranh rõ rệt của đầu cáp Elbow 3M so với các đối thủ như Cooper, Nexans hay Prysmian. Những lợi thế này không chỉ thể hiện ở chất lượng sản phẩm mà còn ở tổng chi phí sở hữu trong suốt vòng đời sử dụng.
Chất Lượng Cao Su EPDM Đạt Chuẩn Quốc Tế Vượt Trội
Công nghệ sản xuất cao su EPDM của 3M sử dụng polymer grade đặc biệt với hàm lượng ethylene được kiểm soát chặt chẽ ở mức 45-75 phần trăm. Tỷ lệ này tạo ra sự cân bằng tối ưu giữa độ dẻo ở nhiệt độ thấp và khả năng chống lão hóa ở nhiệt độ cao.
So với cao su thiên nhiên hoặc SBR được một số nhà sản xuất khác sử dụng, EPDM của 3M có độ bền ozone gấp 50 lần, khả năng chống UV gấp 10 lần và độ ổn định nhiệt cao hơn 40 độ C. Điều này được chứng minh qua thử nghiệm lão hóa tăng tốc 168 giờ ở 150 độ C theo tiêu chuẩn ASTM D572.
Tuổi Thọ Cao và Khả Năng Chịu Nhiệt Độ Từ âm 40°C Đến 130°C
Đầu cáp Elbow 3M được thiết kế với tuổi thọ lý thuyết 40 năm dựa trên mô hình Arrhenius về độ bền nhiệt. Thử nghiệm thực tế trong phòng thí nghiệm cho thấy sản phẩm vẫn duy trì 80 phần trăm tính năng cơ học sau 20 năm vận hành ở nhiệt độ 90 độ C.
Khả năng chịu nhiệt độ thấp của 3M vượt trội với điểm giòn ở âm 65 độ C, thấp hơn 25 độ so với yêu cầu của tiêu chuẩn IEEE 386. Điều này đặc biệt quan trọng cho các ứng dụng ở vùng khí hậu khắc nghiệt hoặc trong bảo quản kho hàng.
Dễ Dàng Lắp Đặt và Bảo Trì Không Cần Ngắt Điện Toàn Bộ
Thiết kế deadbreak của đầu cáp elbow 3M cho phép thay thế trong điều kiện có tải mà không cần ngắt điện toàn bộ phân đoạn. Tính năng này đặc biệt hữu ích cho các hệ thống yêu cầu độ tin cậy cung cấp điện cao như bệnh viện, trung tâm dữ liệu hoặc nhà máy sản xuất liên tục.
Quy trình thay thế đầu cáp elbow chỉ mất 15-20 phút với đội ngũ kỹ thuật viên có tay nghề, trong khi các loại đầu cáp truyền thống cần 2-3 giờ và phải ngắt điện toàn bộ khu vực. Điều này giúp giảm thiểu tổn thất kinh tế và nâng cao sự hài lòng của khách hàng sử dụng điện.
Độ Tin Cậy Cao Với Tỷ Lệ Hỏng Hóc Dưới 0.5% Sau 20 Năm Vận Hành
Số liệu thống kê từ cơ sở dữ liệu của TOJI Group cho thấy tỷ lệ hỏng hóc của đầu cáp Elbow 3M chỉ là 0.3 phần trăm sau 15 năm vận hành trong điều kiện khí hậu nhiệt đới Việt Nam. Con số này thấp hơn gấp 5 lần so với mức trung bình của ngành 1.5 phần trâm.
Nguyên nhân chính của độ tin cậy cao là công nghệ kiểm soát chất lượng 6-sigma được 3M áp dụng trong toàn bộ quy trình sản xuất. Mỗi sản phẩm đều trải qua 15 bước kiểm tra chất lượng từ nguyên liệu đầu vào đến thành phẩm cuối cùng, đảm bảo tính đồng nhất và ổn định.
Bảng Giá Đầu Cáp Elbow 3M Cập Nhật 2026
Thông tin giá cả minh bạch và cập nhật là yếu tố quan trọng giúp khách hàng hoạch định ngân sách và so sánh lựa chọn. TOJI Group cam kết cung cấp báo giá chính xác và cạnh tranh nhất thị trường cho sản phẩm 3M chính hãng.
Báo Giá Đầu Cáp Elbow 24kV 250A Theo Tiết Diện Cáp
Giá đầu cáp elbow 24kV phổ biến tại thị trường Việt Nam dao động từ 2.8 đến 8.5 triệu VND một bộ tùy theo tiết diện cáp và nhà cung cấp. Sản phẩm 3M chính hãng có mức giá cao hơn 20-30 phần trăm so với hàng tương tự nhưng được bù đắp bằng chất lượng và tuổi thọ vượt trội.
Bảng báo giá tham khảo đầu cáp Elbow 3M 24kV qua TOJI:
| STT | Tiết diện ruột dẫn cáp (mm²) | Khoảng giá tham khảo (Triệu VND) | Ghi chú ứng dụng phổ biến |
|---|---|---|---|
| 1 | Cáp từ 35 đến 50 mm² | 3.2 – 3.8 | Phù hợp cho các tuyến cáp nhánh, phụ tải nhỏ. |
| 2 | Cáp từ 70 đến 95 mm² | 4.2 – 4.8 | Thường dùng trong các trạm biến áp phân phối trung thế. |
| 3 | Cáp từ 120 đến 150 mm² | 5.5 – 6.2 | Phân khúc phổ biến cho lưới điện phân phối khu đô thị. |
| 4 | Cáp từ 185 đến 240 mm² | 6.8 – 7.8 | Dành cho các trục cáp ngầm chính, dòng tải lớn. |
| 5 | Cáp 300 mm² | 8.2 – 8.8 | Tuyến cáp trục chính công suất cao hoặc cấp nguồn nhà máy lớn. |
Chính Sách Bảo Hành và Hậu Mãi Từ Đại Lý Ủy Quyền TOJI
TOJI Group cam kết bảo hành 12-18 tháng cho sản phẩm đầu cáp Elbow 3M. Bảo hành bao gồm lỗi do vật liệu, quy trình sản xuất và thiết kế kỹ thuật, không bao gồm hư hỏng do sai sót trong lắp đặt hoặc vận hành.
Dịch vụ hậu mãi bao gồm:
- Tư vấn kỹ thuật miễn phí 24/7 qua hotline
- Hướng dẫn lắp đặt trực tiếp tại công trình
- Cung cấp dao cụ và thiết bị lắp đặt chuyên dụng
- Đào tạo kỹ thuật cho đội ngũ kỹ thuật của khách hàng
- Thay thế sản phẩm nếu có lỗi bảo hành
Với những dịch vụ trên, khách hàng có thể hoàn toàn yên tâm khi chọn mua đầu cáp Elbow từ TOJI.
Lời kết
Qua hành trình tìm hiểu toàn diện về đầu cáp Elbow 3M, chúng ta đã khám phá từ những nguyên lý cơ bản đến các ứng dụng thực tiễn phức tạp. Việc lựa chọn mua đầu cáp elbow phù hợp không chỉ đòi hỏi hiểu biết kỹ thuật sâu sắc mà còn cần cân nhắc kỹ lưỡng về tổng chi phí sở hữu và yêu cầu vận hành dài hạn.
TOJI, với hơn 22 năm kinh nghiệm trong lĩnh vực thiết bị điện trung thế, luôn sẵn sàng đồng hành cùng khách hàng từ khâu tư vấn thiết kế, cung cấp sản phẩm chất lượng đến hỗ trợ kỹ thuật sau bán hàng. Sự thành công của hàng trăm dự án điện trên khắp Việt Nam là minh chứng rõ nét cho cam kết chất lượng và dịch vụ của chúng tôi.
