Bộ nối cáp trung thế 3M là bộ phụ kiện chuyên dụng dùng để nối 2 đoạn cáp trung thế, khôi phục đầy đủ các lớp dẫn điện, cách điện, bán dẫn và bảo vệ cơ học. Toji cung cấp đầy đủ các dòng Cold Shrink, Heat Shrink và Resin của 3M, kèm tư vấn kỹ thuật chuyên sâu giúp kỹ sư điện, nhà thầu M&E và chủ đầu tư chọn đúng giải pháp cho công trình trung thế.
Khái niệm và vai trò bộ nối cáp trung thế 3M
Bộ nối cáp trung thế 3M là hệ thống phụ kiện hoàn chỉnh dùng để nối 2 đoạn cáp trung thế có màn chắn kim loại, khôi phục đầy đủ lớp dẫn điện, cách điện, bán dẫn và lớp bảo vệ cơ học sao cho chất lượng mối nối đạt tương đương sợi cáp nguyên bản. Không giống ống nối cơ khí đơn giản, bộ nối trung thế 3M tích hợp kiểm soát điện trường, chống ẩm, chống nước và bảo vệ lâu dài cho đường cáp ngầm.
Bộ nối cáp trung thế 3M là gì
Bộ nối cáp trung thế 3M gồm đầu nối dẫn điện, lớp kiểm soát điện trường, vật liệu cách điện, lớp bán dẫn, dây nối đất và lớp bảo vệ ngoài cùng, tất cả được đóng gói thành bộ kit để thi công tại hiện trường. Mối nối đạt tiêu chuẩn không chỉ dẫn điện liên tục mà còn duy trì phân bố điện trường ổn định, ngăn phóng điện cục bộ và chống xâm nhập của nước.
Vai trò trong việc khôi phục cấu trúc và độ bền cáp ngầm
Bộ nối khôi phục sự liên tục điện của lõi dẫn, đảm bảo điện áp trung thế đến 24kV hoặc 36kV truyền an toàn qua mối nối mà không gây phát nhiệt cục bộ bất thường. Các lớp bán dẫn và màn chắn được tái tạo để kiểm soát điện trường, giảm nguy cơ phóng điện cục bộ và tăng khả năng chịu va đập, rung động cơ học trong suốt vòng đời cáp ngầm.
Đối tượng sử dụng chính bộ nối cáp trung thế 3M
Đối tượng sử dụng chính gồm kỹ sư thiết kế, nhà thầu M&E, đơn vị thi công điện trung thế, điện lực, chủ đầu tư, nhà máy, khu công nghiệp và các dự án điện mặt trời, điện gió, trung tâm dữ liệu. Nhu cầu điển hình là nối dài cáp do giới hạn độ dài lô, sửa chữa sau sự cố nổ cáp, tối ưu phương án tuyến cáp ngầm hoặc đấu nối giữa thiết bị.
Ưu điểm của bộ nối cáp trung thế 3M trong vận hành trạm điện
Trong môi trường vận hành khắc nghiệt của các trạm điện, bộ nối cáp trung thế 3M thể hiện những ưu điểm vượt trội đã được kiểm chứng qua thực tế triển khai tại hàng nghìn dự án trên toàn quốc. Những lợi ích này không chỉ mang tính kỹ thuật mà còn có tác động tích cực đến hiệu quả kinh tế và vận hành của toàn bộ hệ thống.
- Chống chịu môi trường khắc nghiệt: Đạt tiêu chuẩn chống thấm tuyệt đối IP68. Thử nghiệm ngâm nước liên tục 30 ngày cho thấy điện trở cách điện vẫn duy trì ổn định trên 10000 MΩ, hoạt động tốt trong điều kiện ngập lụt hoặc độ ẩm cao.
- Độ bền cơ học vượt trội: Vật liệu có độ đàn hồi cao giúp hấp thụ và phân tán tốt các lực rung động, va đập liên tục từ môi trường xung quanh (gần đường giao thông, khu công nghiệp), đảm bảo kết nối luôn chắc chắn.
- Hiệu suất dài hạn ổn định: Dữ liệu thực tế cho thấy tỷ lệ hỏng hóc của sản phẩm chỉ dưới 0.01% sau 15 năm vận hành (thấp hơn 20 lần so với các sản phẩm thông thường), giúp tối ưu hóa chi phí bảo trì cho doanh nghiệp.
- Tích hợp tính năng giám sát hiện đại: Một số dòng sản phẩm cao cấp được tích hợp sẵn cảm biến nhiệt độ và độ ẩm, cho phép truyền dữ liệu về trung tâm để giám sát trạng thái hoạt động từ xa và phát hiện sớm bất thường.
- Khả năng chịu quá tải cao: Có khả năng chịu đựng mức dòng điện bằng 150% dòng định mức liên tục trong vòng 4 giờ, giúp lưới điện vận hành linh hoạt và an toàn khi các tuyến cáp khác gặp sự cố cần san tải.
- An toàn chống cháy nổ tối đa: Sử dụng vật liệu cách điện có đặc tính chống cháy tự dập tắt và không sinh khí độc khi bị nung nóng, giảm thiểu tối đa nguy cơ tai nạn tại các trạm điện gần khu dân cư.
- Tương thích thiết bị hoàn hảo: Khả năng kết nối linh hoạt và làm việc ổn định với hầu hết các dòng tủ điện RMU, thiết bị trung thế của các hãng lớn trên thị trường như ABB, Siemens, Schneider.
Tìm hiểu thêm:
Cấu tạo và thông số kỹ thuật bộ nối cáp trung thế 3M
Hiểu rõ cấu tạo của bộ nối cáp trung thế 3M là điều kiện tiên quyết để lựa chọn và sử dụng sản phẩm hiệu quả. Cấu trúc đa lớp phức tạp của sản phẩm phản ánh triết lý thiết kế tiên tiến nhằm đạt được hiệu suất tối ưu và độ bền vượt trội.

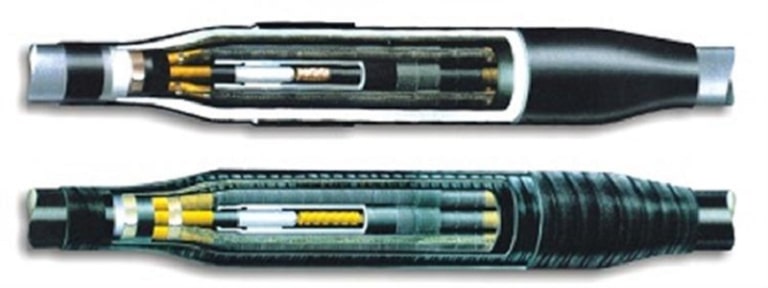

Cấu tạo các lớp vật liệu của bộ nối cáp 3M
Sản phẩm được thiết kế theo cấu trúc đa lớp chuyên biệt, đảm bảo tính liên tục về cả cơ học lẫn điện học cho sợi cáp tại vị trí mối nối:
- Lớp dẫn điện trung tâm: Chế tạo từ đồng nguyên chất với độ tinh khiết 99.9%, đảm bảo khả năng dẫn điện tối ưu và giảm thiểu tổn hao điện năng. Thiết kế ống nối đồng được gia công chính xác với dung sai +-0.05mm, tạo ra kết nối cơ học chắc chắn và tiếp xúc điện hoàn hảo. Quá trình nén ép thủy lực với áp suất 60 tấn đảm bảo độ bền kéo của mối nối đạt trên 95% so với cáp gốc.
- Lớp bán dẫn trong: Đóng vai trò kiểm soát ứng suất điện, được chế tạo từ polyme dẫn điện đặc biệt. Độ dày 0.5mm được tính toán chính xác để phân bố đều điện trường và ngăn chặn hiện tượng tập trung ứng suất tại các điểm tiếp xúc. Vật liệu này có khả năng chịu nhiệt độ từ -40 độ C đến +90 độ C, phù hợp với điều kiện khí hậu khắc nghiệt tại Việt Nam.
- Lớp cách điện chính: Được cấu tạo từ EPDM (Ethylene Propylene Diene Monomer) – loại cao su tổng hợp có tính năng cách điện vượt trội. Với cường độ chịu điện áp thử 76kV trong 5 phút đối với sản phẩm 24kV, lớp này đảm bảo an toàn tuyệt đối trong quá trình vận hành. Độ dày 8-12mm tùy theo cấp điện áp cung cấp khả năng cách điện dài hạn và chống lão hóa.
- Lớp bán dẫn ngoài: Với đặc tính chống tĩnh điện đóng vai trò quan trọng trong việc phân tán điện tích bề mặt và tạo ra điện thế đồng đều. Lớp này cũng có chức năng chống nhiễu điện từ và bảo vệ lớp cách điện khỏi tác động của môi trường bên ngoài.
Thông số kỹ thuật và biên độ vận hành an toàn
Về thông số kỹ thuật, bộ nối cáp trung thế 3M sở hữu các chỉ số tiêu chuẩn giúp hệ thống vận hành ổn định và an toàn:
- Điện áp định mức: Dao động từ 12kV/20kV đến 24kV/42kV, trong đó con số đầu là điện áp vận hành bình thường và con số sau là điện áp chịu đựng tối đa.
- Dòng điện định mức: Phụ thuộc vào tiết diện cáp, trải dài từ 200A cho cáp 25mm2 đến 1250A cho cáp 630mm2.
- Khả năng chịu chập mạch: Có giá trị chịu ngắn hạn ở mức 20kA trong vòng 1 giây, đảm bảo sản phẩm không bị hư hại trong các tình huống sự cố nghiêm trọng.
- Tần số làm việc: Đạt mức 50/60Hz, hoàn toàn phù hợp với tiêu chuẩn lưới điện toàn cầu và Việt Nam.
- Khả năng chịu nhiệt: Bộ nối cáp có khả năng chịu nhiệt độ vận hành liên tục 90 độ C và nhiệt độ quá tải ngắn hạn lên đến 130 độ C. Trong điều kiện khí hậu nhiệt đới Việt Nam với nhiệt độ môi trường có thể lên đến 45 độ C, đây là lợi thế vượt trội đảm bảo hiệu suất luôn ổn định.
Xem thêm: Đầu Nối Cáp Điện 3M Chính Hãng
Các loại bộ nối cáp trung thế 3M phổ biến
Dòng sản phẩm bộ nối cáp trung thế 3M được phân loại theo nhiều tiêu chí khác nhau, nhằm đáp ứng đa dạng nhu cầu ứng dụng trong thực tế. Việc hiểu rõ các loại sản phẩm giúp kỹ sư lựa chọn giải pháp tối ưu cho từng dự án cụ thể.
Phân loại bộ nối cáp theo công nghệ thi công
Dựa trên phương thức lắp đặt và đặc tính vật liệu, bộ nối cáp trung thế 3M được chia thành ba dòng công nghệ chính:
- Công nghệ co nhiệt (Heat Shrink): Sử dụng các ống bọc polymer biến tính có khả năng co rút khi gặp nhiệt độ cao từ 120 đến 150 độ C. Dòng này có ưu điểm là chi phí vật tư thấp nhất và thời gian thi công vừa phải (khoảng 30-45 phút). Tuy nhiên, chất lượng mối nối phụ thuộc nhiều vào tay nghề kiểm soát ngọn lửa của thợ và khó thi công trong môi trường ẩm ướt, dễ cháy nổ.
- Công nghệ co nguội (Cold Shrink): Sử dụng ống cao su silicone đàn hồi cao được nong sẵn trên lõi lò xo nhựa rỗng. Khi rút lõi nhựa ra, ống tự động co rút mạnh mẽ và ôm khít lấy thân cáp. Công nghệ này có tốc độ lắp đặt siêu tốc (chỉ 10-15 phút), lực nén cơ học liên tục giúp chống ẩm hoàn hảo và không cần dùng đến nguồn nhiệt, cực kỳ an toàn.

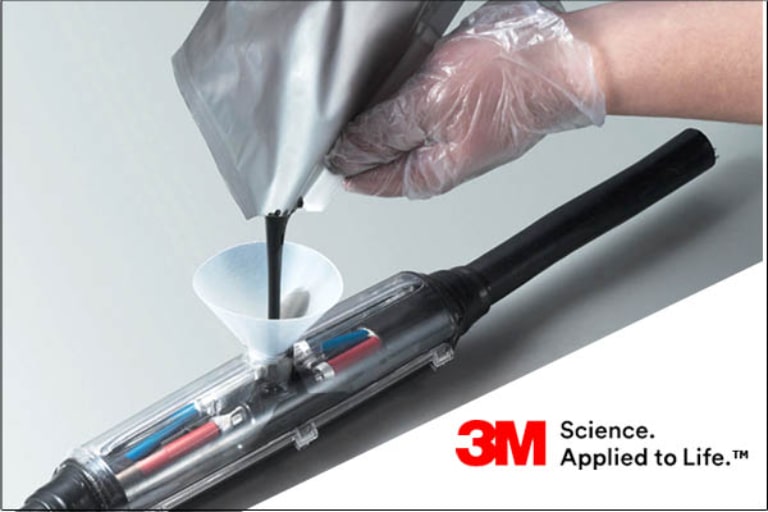

- Công nghệ đổ nhựa Resin (Scotchcast): Sử dụng khuôn vỏ bọc bao quanh mối nối và đổ hỗn hợp nhựa epoxy lỏng hai thành phần vào bên trong. Nhựa lỏng tự điền đầy các khe hở và đóng rắn thành khối polymer đặc. Phương pháp này có thời gian thi công lâu nhất (60-90 phút) nhưng mang lại độ bền cơ học cao nhất, chống thấm nước tuyệt đối và chịu được áp lực ngầm. các mã sản phẩm tiêu biểu như VN-5B và VN-6B sử dụng công nghệ resin được TOJI khuyến cáo cho các ứng dụng trong lòng đất, khu vực ven biển hoặc công trình trọng điểm như sân bay, bệnh viện.
Xem thêm: Hộp Nối Cáp Đổ Nhựa Resin – Độ Bền Cao, Chống Thấm Hoàn Hảo
Phân loại theo cấp điện áp và cấu trúc kết nối
Bên cạnh công nghệ, việc lựa chọn bộ nối cáp còn dựa vào thông số vận hành thực tế của lưới điện:
-
Theo cấp điện áp định mức:
- Dòng điện áp 12kV: Thường sử dụng cho hệ thống lưới điện phân phối khu vực nông thôn và các khu công nghiệp nhẹ.
- Dòng điện áp 24kV: Phân khúc phổ biến nhất, ứng dụng rộng rãi cho mạng lưới điện ngầm đô thị và các nhà máy công nghiệp nặng.
- Dòng điện áp 35kV: Phù hợp cho hệ thống truyền tải khu vực, trạm biến áp trung gian và các dự án năng lượng tái tạo quy mô lớn (điện gió, điện mặt trời).
-
Theo cấu trúc kết nối hình học:
- Loại nối thẳng (Straight Joint): Dùng để liên kết nối tiếp hai đoạn cáp lại với nhau trên cùng một tuyến đường dây.
- Loại nối rẽ nhánh (Branch Joint): Thiết kế dạng chữ T hoặc chữ Y giúp trích xuất, phân phối thêm một tuyến cáp mới từ trục cáp chính.
- Loại đầu cáp kết thúc (Termination): Phục vụ cho việc đấu nối điểm cuối của sợi cáp vào các thiết bị như máy biến áp, tủ điện RMU hay đường dây trên cao.
Hướng dẫn thi công bộ nối cáp trung thế 3M
Quy trình thi công bộ nối cáp trung thế 3M đòi hỏi sự chính xác cao và tuân thủ nghiêm ngặt các bước kỹ thuật. Kinh nghiệm 22 năm của TOJI cho thấy, chất lượng thi công quyết định 80% hiệu suất và tuổi thọ của mối nối. Do đó, việc chuẩn bị kỹ lưỡng và thực hiện đúng quy trình là yếu tố không thể thiếu.
Giai đoạn chuẩn bị và điều kiện môi trường thi công
Trước khi tiến hành bóc tách cáp, việc thiết lập không gian thi công đạt chuẩn là điều kiện tiên quyết để ngăn ngừa các tạp chất xâm nhập vào lớp cách điện.
- Kiểm soát điều kiện môi trường: Khu vực thi công phải tuyệt đối sạch sẽ, không có bụi bẩn, dầu mỡ hay hóa chất. Nhiệt độ môi trường lý tưởng là từ 15 đến 35 độ C với độ ẩm dưới 70%. Đặc biệt vào mùa mưa tại Việt Nam, kỹ thuật viên bắt buộc phải dựng lều bạt che chắn và sử dụng thiết bị khử ẩm chuyên dụng.
- Trang bị dụng cụ cơ khí chuyên dụng: Chuẩn bị sẵn dao cắt cáp sắc bén để đảm bảo mặt cắt phẳng vuông góc; kìm bóc vỏ bán dẫn chuyên dụng được điều chỉnh đúng nấc tiết diện nhằm tránh làm tổn thương lõi dẫn; máy ép thủy lực đạt chuẩn và đã được hiệu chuẩn áp suất đầu ra.
Quy trình các bước thi công mối nối cáp trung thế
Thao tác thi công cần được thực hiện tuần tự và chuẩn xác theo từng lớp cấu trúc của sợi cáp:

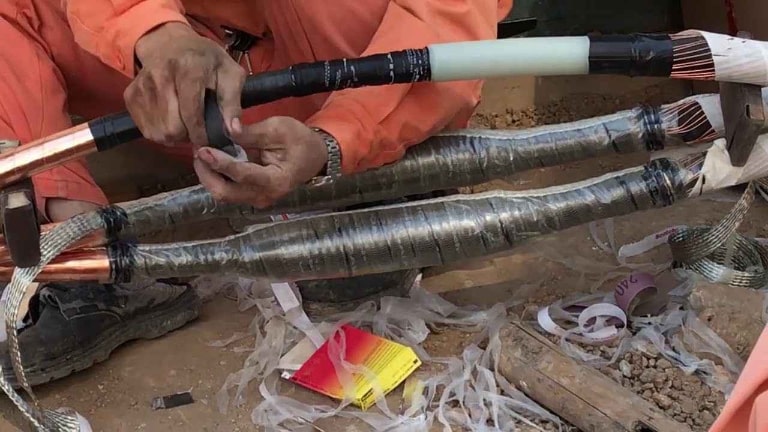

Đo đạc, đánh dấu và bóc tách các lớp cáp
Kỹ thuật viên tiến hành đo và đánh dấu vị trí cắt vỏ, lớp bán dẫn, lớp màn chắn kim loại theo đúng bản vẽ kỹ thuật đi kèm của dòng sản phẩm 3M đang sử dụng. Sai số hình học cho phép cực kỳ nghiêm ngặt, chỉ trong khoảng +-2 mm. Phần mép cắt của lớp chắn kim loại cần được xử lý vát nhẹ dạng hình nón để tạo sự chuyển tiếp điện trường êm ái, tránh tập trung ứng suất điện.
Lắp đặt ống nối đồng và ép thủy lực
Hai đầu lõi cáp sau khi bóc trần được luồn vào ống nối đồng và định vị sao cho nằm đúng tâm của ống. Sử dụng máy ép thủy lực để nén ép mối nối. Áp suất ép được tính toán kỹ lưỡng theo tiết diện lõi dẫn; ví dụ đối với tiết diện cáp 240 mm2, áp suất nén ép cần thiết phải đạt từ 350 đến 400 bar nhằm đảm bảo độ bền kéo cơ học dính chặt tối đa.
Xử lý lớp bán dẫn trong tại vị trí đầu cốt

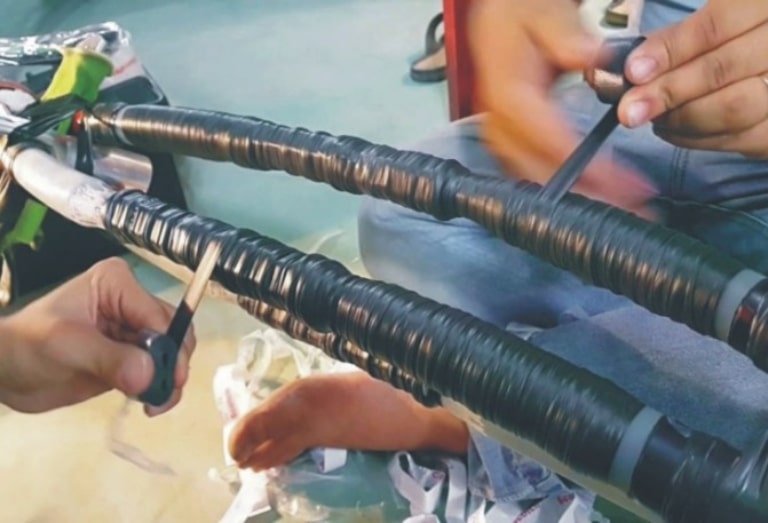

Tiến hành quấn dải băng bán dẫn của 3M chồng lấn 50% lên nhau với lực căng vừa phải, đảm bảo bề mặt sau khi quấn phẳng mịn, không được xuất hiện khe hở không khí hay các điểm chồng lấn quá mức tạo gờ. Độ dày của lớp này được kiểm soát nghiêm ngặt để phân bổ đều các đường sức điện trường.
Lắp đặt lớp cách điện chính ngoài cùng
Tùy thuộc vào dòng hộp nối được chọn, kỹ thuật viên sẽ áp dụng phương pháp xử lý tương ứng:
-
Đối với công nghệ co nguội: Ống cao su silicone định vị trên lõi lò xo được đẩy vào đúng vị trí trung tâm mối nối. Thao tác rút dây dải nhựa lò xo cần thực hiện nhanh, dứt khoát và liên tục để ống silicone tự ngót ôm khít, triệt tiêu hoàn toàn các túi khí li ti bên trong.
-

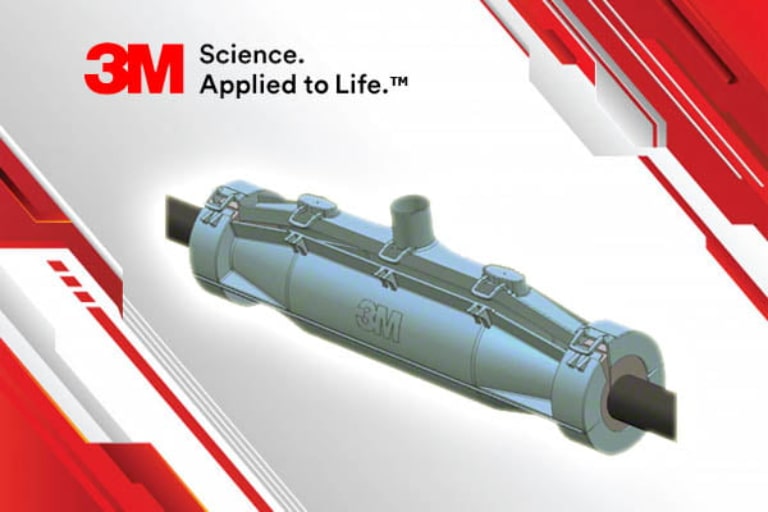

Đối với công nghệ đổ nhựa Resin: Tiến hành lắp ráp khuôn vỏ bọc định hình bao quanh mối nối, làm kín các mép. Trộn đều hai thành phần nhựa resin và chất đóng rắn (curing agent) theo tỷ lệ trọng lượng 100 : 30 trong vòng 3 đến 5 phút, sau đó đổ từ từ vào khuôn. Quá trình trộn phải đều tay để tránh làm suy giảm độ bền cách điện của khối polymer sau này.
Kiểm tra chất lượng sau thi công và thời gian dưỡng mối nối
Công tác kiểm định sau hoàn thành giúp loại bỏ hoàn toàn các lỗi khuất tầm mắt trước khi lấp hố cáp và đóng điện vận hành.
- Thử nghiệm điện cao áp: Tiến hành thử nghiệm điện áp chịu đựng ở mức bằng 80% điện áp thử tiêu chuẩn trong vòng 5 phút để rà soát chất lượng.
- Đo đạc điện trở cách điện: Sử dụng đồng hồ đo cách điện Megger mức 2500V để kiểm tra, giá trị điện trở cách điện thu được bắt buộc phải đạt trên 10.000 MΩ.
- Thời gian dưỡng liên kết nhựa: Đối với các mối nối sử dụng công nghệ đổ nhựa resin, cần chờ tối thiểu 24 giờ ở nhiệt độ môi trường 25 độ C để khối nhựa đạt được độ cứng và độ bền cơ học tối ưu. Nếu thi công trong điều kiện thời tiết lạnh, nhiệt độ xuống thấp, thời gian dưỡng tĩnh này phải kéo dài lên đến 48 giờ.
Khuyến cáo từ TOJI
Để đảm bảo quyền lợi bảo hành chính hãng từ 3M và độ tin cậy dài hạn cho công trình, TOJI khuyến cáo toàn bộ quá trình thi công phải được thực hiện bởi đội ngũ kỹ sư, công nhân kỹ thuật đã qua đào tạo chuyên nghiệp và sở hữu chứng chỉ chứng nhận thao tác do chính nhà sản xuất 3M hoặc các đơn vị ủy quyền cấp. Việc tự ý thi công không đúng quy trình có thể dẫn đến rủi ro chập nổ cực kỳ nguy hiểm và làm mất quyền lợi bảo hành sản phẩm.
Lỗi thường gặp khi lắp đặt bộ nối cáp trung thế 3M
Kinh nghiệm thi công thực tế cho thấy phần lớn sự cố mối nối trung thế 3M đến từ 4 nhóm lỗi chính liên quan đến chọn sản phẩm, xử lý vật liệu, ép đầu nối và quy trình kiểm tra. Nhận diện đúng nguyên nhân giúp đội thi công điều chỉnh ngay từ đầu.
| STT | Nhóm Lỗi Thi Công | Nguyên Nhân Gây Lỗi | Hậu Quả & Hệ Quả Nghiêm Trọng | Biện Pháp Kiểm Soát & Giải Pháp |
| 1 | Chọn sai kích thước hoặc model bộ nối |
• Thiếu tra cứu catalogue. • Nhầm mã giữa bộ nối 1 pha và 3 pha. • Nhầm lẫn giữa các cấp điện áp. |
• Ống co không ôm sát vào cáp. • Lực ép không đủ, lớp cách điện không đồng nhất. • Hệ quả: Nước xâm nhập vào bên trong và gây phóng điện cục bộ (PD). |
• Luôn đối chiếu kỹ mã sản phẩm với thông số kỹ thuật cáp thực tế trước khi đặt hàng và trước khi tiến hành thi công. |
| 2 | Xử lý lớp bán dẫn không đúng kỹ thuật |
• Gọt quá sâu làm xước lớp cách điện XLPE. • Để lại bề mặt gồ ghề hoặc gọt không đủ chiều dài. • Lớp bán dẫn không chuyển tiếp đúng với lớp kiểm soát điện trường. |
• Điện trường tập trung mạnh tại các điểm gồ ghề hoặc vết xước. • Hệ quả: Tạo vết cháy âm thầm bên trong mối nối, khó phát hiện bằng mắt thường nhưng gây sự cố cháy nổ sau vài tháng đến vài năm vận hành. |
• Sử dụng dụng cụ gọt cáp chuyên dụng. • Kiểm tra cao độ và độ mịn bề mặt bằng mắt thường hoặc thước đo trước khi quấn bước tiếp theo. |
| 3 | Ép đầu nối không đạt lực, lắp sai trình tự vật liệu |
• Ép đầu nối không đủ lực hoặc dùng sai loại kìm ép cốt. • Quên lắp lớp bán dẫn, lớp kiểm soát điện trường (stress control) hoặc lắp ngược ống co nguội. |
• Xuất hiện khe hở giữa lõi cáp và đầu nối, gây phát nhiệt cục bộ làm nóng chảy vật liệu xung quanh. • Hệ quả: Mất hoàn toàn chức năng kiểm soát điện trường, gây nổ hộp nối khi mang tải. |
• Gắn/dán sẵn sơ đồ thứ tự lắp đặt ngay tại vị trí thi công. • Thực hiện đánh dấu (tick) từng bước vào checklist trước khi thực hiện thao tác tiếp theo. |
| 4 | Không kiểm tra đầy đủ trước khi đóng điện |
• Bỏ qua bước đo điện trở cách điện. • Không kiểm tra lại kết nối của hệ thống dây nối đất (tiếp địa). |
• Hệ quả: Xảy ra sự cố ngay sau khi đóng điện gây gián đoạn vận hành, buộc phải cắt bỏ và làm lại toàn bộ mối nối. Chi phí thực tế bị đội lên nhiều lần so với thời gian nghiệm thu đúng quy trình. | • Bắt buộc thực hiện nghiêm ngặt quy trình nghiệm thu: Đo điện trở cách điện và kiểm tra kỹ hệ thống tiếp địa trước khi đóng điện. |
Tham khảo: Dịch Vụ Lắp Đặt Hộp Nối Cáp 3M Chuyên Nghiệp – Tiêu Chuẩn Kỹ Thuật Quốc Tế
Kết luận
Bộ nối cáp trung thế 3M không chỉ là sản phẩm kỹ thuật mà còn là giải pháp toàn diện cho nhu cầu kết nối an toàn và hiệu quả trong hệ thống điện. Với sự đồng hành của TOJI – đối tác tin cậy với hơn hai thập kỷ kinh nghiệm, khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm và dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Để tìm hiểu thêm thông tin chi tiết hoặc nhận tư vấn kỹ thuật miễn phí, hãy liên hệ ngay với TOJI qua website toji.vn hoặc hotline để được hỗ trợ tốt nhất.
