Đầu Nối Cáp Điện 3M Chính Hãng: Thông Số, Ứng Dụng Và Báo Giá Mới Nhất

Đầu nối cáp điện 3M là giải pháp hàng đầu cho việc kết nối và bảo vệ cáp điện trong các hệ thống phân phối điện. Với công nghệ co nguội tiên tiến và chất lượng vượt trội, sản phẩm 3M được tin dùng rộng rãi tại Việt Nam từ các dự án dân dụng đến công nghiệp lớn. TOJI với hơn 22 năm kinh nghiệm là đại lý chính thức, cung cấp đầy đủ các dòng sản phẩm 3M chính hãng cùng dịch vụ tư vấn chuyên nghiệp.

Giới thiệu tổng quan về đầu nối cáp điện 3M

Đầu nối cáp điện 3M đóng vai trò then chốt trong việc đảm bảo sự liên tục và an toàn của hệ thống điện. Được định nghĩa là thiết bị kết nối đầu cuối cáp điện với các thiết bị điện khác như máy biến áp, tủ điện hay thiết bị đóng cắt, đầu nối cáp điện 3M không chỉ tạo kết nối điện mà còn cung cấp lớp cách điện và bảo vệ môi trường hoàn hảo.

Trong hệ thống phân phối điện hiện đại, đầu cáp điện 3M thực hiện ba chức năng cơ bản:

• Kết nối điện an toàn
• Cách điện tuyệt đối
• Bảo vệ khỏi tác động của môi trường bên ngoài

Điều này đặc biệt quan trọng tại các điểm kết nối giữa cáp ngầm và thiết bị trên không, nơi yêu cầu về độ tin cậy cao nhất.

Lịch sử phát triển của thương hiệu 3M trong ngành điện lực bắt đầu từ những năm 1960 khi công ty này tiên phong trong việc nghiên cứu vật liệu cách điện tiên tiến. Tập đoàn 3M với trụ sở tại Mỹ đã đầu tư hàng tỷ đô la vào nghiên cứu và phát triển, tạo ra những đột phá trong công nghệ đầu nối cáp. Ngày nay, 3M được công nhận là một trong ba thương hiệu hàng đầu thế giới về thiết bị đầu cuối cáp điện.

Tại thị trường Việt Nam, đầu nối cáp điện 3M chiếm vị thế dẫn đầu với thị phần khoảng 35-40% trong phân khúc trung thế và hạ thế. So với các đối thủ như Raychem của TE Connectivity hay Nexans, sản phẩm 3M nổi bật với công nghệ co nguội độc quyền và quy trình lắp đặt đơn giản hóa. Điều này giúp các đơn vị thi công tiết kiệm thời gian và chi phí nhân công đáng kể, đồng thời đảm bảo chất lượng kết nối ổn định trong suốt vòng đời sử dụng.

Cấu tạo và nguyên lý hoạt động chi tiết

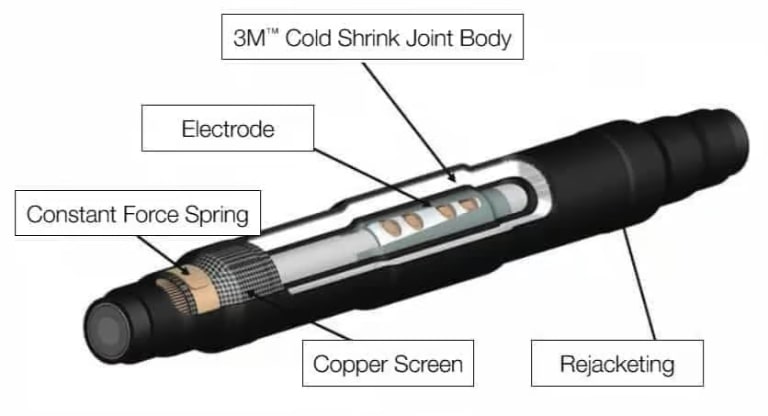

Cấu tạo của đầu cáp 3M được thiết kế theo nguyên lý nhiều lớp bảo vệ từ trong ra ngoài, mỗi lớp đảm nhận một chức năng cụ thể để tạo nên một hệ thống bảo vệ toàn diện.

• Lớp trong cùng – Vùng tiếp xúc điện: Là nơi kết nối giữa lõi dẫn của cáp và đầu cực thiết bị. Bộ phận này làm từ hợp kim đồng hoặc nhôm có độ dẫn điện cao, được xử lý bề mặt chống oxy hóa để duy trì hiệu suất truyền dẫn ổn định.

• Lớp cách điện sơ cấp: Làm từ cao su silicone hoặc EPDM – vật liệu có khả năng chịu điện áp cao và ổn định trong điều kiện nhiệt độ khắc nghiệt.

• Lớp kiểm soát ứng suất điện: Có nhiệm vụ phân bố điện trường đồng đều, ngăn ngừa hiện tượng phóng điện cục bộ gây hư hại hệ thống.

• Lớp bảo vệ ngoài cùng: Là vỏ chống thấm nước và chống tác động cơ học, giúp đầu nối duy trì độ kín và độ bền trong môi trường ẩm ướt hoặc chịu va đập nhẹ.

Toàn bộ cấu trúc được tính toán chính xác theo tiêu chuẩn IEC, đảm bảo hiệu quả cách điện và độ tin cậy lâu dài.

Nguyên lý hoạt động của đầu cáp co nguội dựa trên công nghệ vật liệu cao su có khả năng tự co rút khi loại bỏ lõi nhựa giữ bên trong.

• Khi lắp đặt, kỹ thuật viên đặt ống co nguội lên đầu cáp đã chuẩn bị, sau đó từ từ rút lõi nhựa ra khỏi ống cao su.
• Khi lõi được rút ra, lực đàn hồi tự nhiên của cao su khiến ống tự co lại và ôm chặt bề mặt cáp, hình thành lớp cách điện liền mạch, kín hoàn toàn.

Cơ chế co nguội 3M hoạt động theo nguyên lý vật lý về tính đàn hồi của vật liệu.

• Cao su silicone được kéo giãn và cố định trên lõi nhựa trong quá trình sản xuất.
• Khi lõi bị rút ra, cao su tự trở về kích thước ban đầu, tạo lực nén hướng tâm từ 0.3–0.5 MPa, giúp bám chắc lên cáp mà không cần keo dán hay chất kết dính.

Vật liệu cao su Silicone và EPDM được 3M sử dụng có những đặc tính vượt trội về khả năng chịu nhiệt.

• Dải nhiệt độ hoạt động rộng: từ –40°C đến +180°C, đảm bảo hoạt động ổn định trong mọi điều kiện khí hậu.

• Khả năng kỵ nước tự nhiên: giúp ngăn thấm ẩm hiệu quả, duy trì khả năng cách điện dài hạn.

• Chống lão hóa và tia UV: nhờ phụ gia đặc biệt trong thành phần vật liệu, duy trì độ bền cơ học và điện học suốt hàng thập kỷ, đặc biệt phù hợp với khí hậu nắng nóng, ẩm cao của Việt Nam.

Thông số kỹ thuật đầu cáp 3M theo từng loại

Hệ thống phân loại đầu nối cáp điện 3M theo cấp điện áp bao gồm các dòng sản phẩm chính phục vụ từ ứng dụng dân dụng đến công nghiệp nặng.

1. Dòng Trung Thế 6kV

• Ứng dụng: hệ thống phân phối điện đô thị, khu công nghiệp nhẹ.

• Đường kính trong: 25–95mm, phù hợp với cáp 35–300mm².

• Độ dày lớp cách điện: 5–7mm.

• Điện áp thử nghiệm: chịu được 42kV trong 15 phút.

• Dòng điện định mức: 200–800A tùy tiết diện cáp.

2. Dòng Trung Thế 24kV

• Ứng dụng: hệ thống truyền tải công nghiệp, khu công nghiệp lớn.

• Cấu trúc: tăng cường lớp cách điện và tối ưu vùng kiểm soát ứng suất điện.

• Điện áp định mức: 24kV.

• Điện áp thử nghiệm: chịu được 125kV.

• Dòng điện tối đa: lên tới 1200A cho cáp tiết diện lớn.

3. Dòng Trung Thế 35kV

• Ứng dụng: nhà máy điện, trạm biến áp quy mô lớn.

• Điện áp thử nghiệm: tối đa 170kV, cao nhất trong nhóm trung thế.

• Công nghệ: cách điện tiên tiến, phân bố điện trường đồng đều nhờ hệ thống kiểm soát ứng suất tối ưu.

• Thuộc nhóm sản phẩm cao cấp nhất trong danh mục trung thế của 3M.

4. Dòng Hạ Thế 0.6/1kV

• Ứng dụng: hệ thống điện dân dụng, thương mại, công nghiệp nhẹ.

• Cấu trúc: đơn giản hóa, dễ lắp đặt.

• Điện áp thử nghiệm: chịu được 6kV, vẫn đảm bảo độ tin cậy và an toàn.

5. Phân Loại Theo Công Nghệ Thi Công

Đầu Cáp Co Nguội (Cold Shrink)

• Ưu điểm:

  • Lắp đặt nhanh, không cần thiết bị gia nhiệt.

  • Hoàn thành trong 15–30 phút tùy kích thước.

  • Thích hợp cho sửa chữa khẩn cấp hoặc các dự án yêu cầu giảm thời gian ngừng điện.

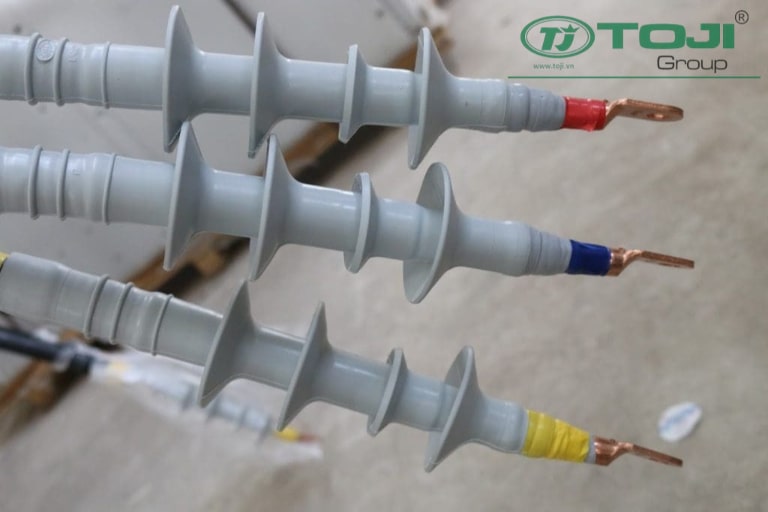

• Dòng sản phẩm tiêu biểu: QTII Series, tối ưu cho cáp XLPE và EPR.

  • Thiết kế kiểm soát ứng suất điện chính xác, tương thích hoàn hảo với vật liệu cáp XLPE.

Đầu Cáp Co Nhiệt (Heat Shrink)

• Nguyên lý: vật liệu polyolefin co rút khi được gia nhiệt bằng đèn khò hoặc thiết bị tạo nhiệt.

• Ưu điểm:

  • Độ kín cao, chống thấm nước và chịu thời tiết khắc nghiệt.

  • Phù hợp môi trường ngoài trời, trạm biến áp, khu vực ẩm ướt.

  • Sau khi nguội, vật liệu liên kết bền vững, đảm bảo hiệu suất truyền dẫn ổn định lâu dài.

6. Đầu Cáp Elbow Cho Tủ RMU

• Thiết kế góc 90° – tiết kiệm không gian lắp đặt.

• Ứng dụng trong trạm phân phối điện gắn tường, tòa nhà cao tầng, trung tâm thương mại, khu công nghiệp.

• Ưu điểm: gọn nhẹ, dễ bảo trì, đảm bảo thẩm mỹ và an toàn vận hành.

Hướng dẫn chọn đầu nối cáp 3M phù hợp

Việc lựa chọn đầu nối cáp điện 3M phù hợp đòi hỏi sự hiểu biết sâu về đặc tính hệ thống điện và điều kiện vận hành cụ thể.

1. Xác Định Cấp Điện Áp Định Mức

Bước đầu tiên là xác định điện áp định mức của hệ thống, bao gồm cả điện áp vận hành, điện áp thử nghiệm và điện áp chịu sét.

• Cáp 6/10kV → chọn đầu nối điện áp định mức ≥10kV, chịu thử nghiệm 42kV.
• Cáp 12/20kV → chọn đầu nối 20kV, chịu thử nghiệm 70kV.

Chọn đầu nối có cấp điện áp cao hơn mức yêu cầu giúp tăng độ an toàn, nhưng chi phí cũng cao hơn.

2. Chọn Theo Tiết Diện Cáp

Tiết diện cáp là yếu tố quyết định kích thước đầu nối.

• Mỗi đầu nối 3M được thiết kế cho dải tiết diện cụ thể.
• Không sử dụng cho cáp ngoài phạm vi quy định.

Ví dụ: với cáp 70mm², chọn đầu nối phù hợp dải 50–95mm² để đảm bảo lắp đặt chính xác và tiếp xúc điện tốt.

3. Phân Biệt Theo Loại Cáp

Cấu trúc đầu nối thay đổi tùy theo loại vật liệu cách điện của cáp.

• Cáp XLPE và EPR có đặc tính điện khác nhau → cần đầu nối có thiết kế kiểm soát ứng suất điện tương ứng.
• Với cáp có lớp bán dẫn (semiconductive screen), cần đầu nối có khả năng xử lý lớp bán dẫn đúng kỹ thuật để tránh tập trung ứng suất điện gây phóng điện cục bộ.

4. Cân Nhắc Theo Môi Trường Lắp Đặt

Môi trường ảnh hưởng trực tiếp đến độ bền và tuổi thọ đầu nối.

Trong nhà (Indoor):

• Nhiệt độ và độ ẩm ổn định, ít chịu tác động cơ học.
• Có thể chọn dòng sản phẩm cơ bản, tiết kiệm chi phí.
• Tuy nhiên, vẫn cần lưu ý đến thông gió và nhiệt độ tối đa có thể đạt trong khu vực.

Ngoài trời (Outdoor):

• Yêu cầu cao hơn về chống tia UV, chống thấm nước, chịu biến thiên nhiệt độ.
• Tại Việt Nam, biên độ nhiệt ngày có thể đạt 15–20°C, vật liệu cần có độ đàn hồi và ổn định kích thước cao.
• Khu vực ven biển cần sản phẩm có khả năng chống ăn mòn muối vượt trội.

5. Điều Kiện Đặc Biệt

Một số môi trường khắc nghiệt cần dòng đầu nối chuyên dụng:

• Trong hầm ngầm hoặc khu vực dễ ngập nước: yêu cầu chống thấm tuyệt đối.
• Gần cơ sở hóa chất: cần đầu nối có khả năng chịu hóa chất ăn mòn.

Biện pháp bổ sung: có thể sử dụng hộp bảo vệ kim loại hoặc lớp phủ chống ăn mòn để tăng độ an toàn và tuổi thọ hệ thống.

Quy trình lắp đặt đầu cáp co nguội 3M chi tiết

Quy trình lắp đặt đầu nối cáp điện 3M đòi hỏi sự chuẩn bị kỹ lưỡng về dụng cụ và thiết bị an toàn.

1. Chuẩn Bị Dụng Cụ Và Thiết Bị An Toàn

Dụng cụ cần thiết:

• Thước đo chính xác.
• Dao cắt dây chắn chuyên dụng, cưa cắt kim loại.
• Giấy nhám các loại hạt khác nhau.
• Khăn lau sạch không bụi.
• Các thiết bị đo điện cơ bản.

Thiết bị bảo hộ cá nhân:

• Găng tay cách điện phù hợp cấp điện áp.
• Kính bảo hộ, áo và giày cách điện.

Lưu ý: đảm bảo ngắt điện hoàn toàn, có khóa an toàn để tránh cấp điện bất ngờ trong quá trình thi công.

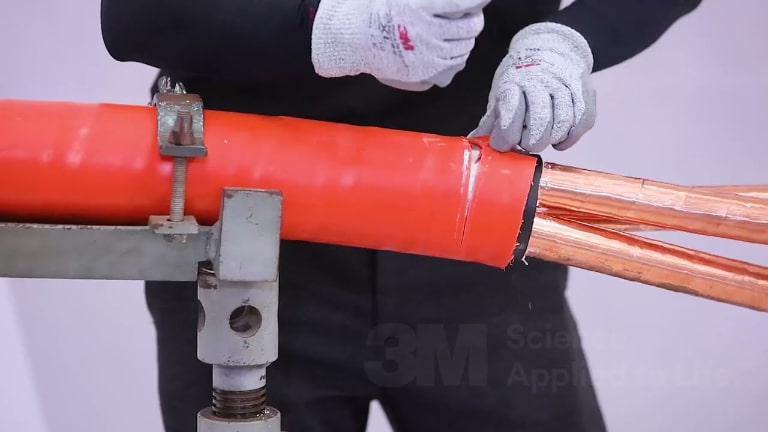

2. Đo Đạc Và Bóc Tách Cáp

Đây là bước yêu cầu độ chính xác cao để đảm bảo kết quả thi công chuẩn xác.

Dùng thước đo xác định chiều dài bóc từng lớp theo hướng dẫn sản phẩm:

• Lớp vỏ ngoài: 25–30 mm.
• Lớp màn chắn kim loại: 15–20 mm.
• Lớp cách điện: 8–12 mm.

Kỹ thuật bóc:

• Dùng dao cắt chuyên dụng góc 30–45° để tạo bề mặt nhẵn.
• Không làm xước lõi dẫn đồng.
• Lớp bán dẫn phải được loại bỏ hoàn toàn, sau đó làm sạch bằng giấy nhám mịn.
• Bất kỳ tàn dư nào của lớp bán dẫn có thể gây tập trung ứng suất điện, dẫn đến phóng điện cục bộ.

3. Làm Sạch Và Kiểm Tra Bề Mặt Cáp

• Dùng dung môi không để lại cặn (ethyl alcohol hoặc isopropyl alcohol).
• Làm sạch toàn bộ phần cáp đã bóc tách.

Kiểm tra:

• Độ tròn của lõi dẫn.
• Độ nhẵn của bề mặt cách điện.

4. Xử Lý Bề Mặt Tăng Độ Bám Dính

• Dùng giấy nhám hạt 600–800 để tạo độ nhám nhẹ trên bề mặt cách điện.
• Mục tiêu: tăng độ bám dính giữa vật liệu cao su co nguội và cáp.
• Tránh tạo rãnh sâu vì có thể tập trung điện trường.
• Sau khi làm nhám, lau sạch lại toàn bộ bề mặt.

5. Lắp Đặt Ống Co Nguội

• Đặt ống co nguội đúng vị trí theo vạch dấu đo trước.
• Đảm bảo ống không xoắn, không gấp nếp.
• Có thể dùng băng dính tạm để giữ ống cố định trước khi thao tác.

6. Rút Lõi Plastic – Bước Quyết Định Chất Lượng

Rút lõi nhựa (plastic core) từ từ, tốc độ 2–3 mm/giây.

Không rút quá nhanh để tránh:

• Tạo bọt khí giữa cao su và bề mặt cáp.
• Co không đều, gây sai lệch điện trường.

Quan sát liên tục, đảm bảo cao su co đều và bám chặt toàn bộ bề mặt cách điện.

Báo giá đầu nối cáp điện 3M trên thị trường năm 2025

Bảng giá đầu cáp co nguội 3M được TOJI được cập nhật thường xuyên để phản ánh chính xác thị trường và đảm bảo tính cạnh tranh.

1. Bảng Giá Tham Khảo Theo Cấp Điện Áp

2. Hộp Nối Cáp Và Đầu Cáp Elbow

Lưu ý:

• Đây chỉ là bảng giá tham khảo trên thị trường, giá có thể thay đổi tùy thời điểm.
• Để nhận báo giá chính xác nhất kèm các ưu đãi, vui lòng liên hệ trực tiếp với TOJI.

Mua đầu cáp 3M chính hãng ở đâu uy tín

TOJI với hơn 22 năm hoạt động trong lĩnh vực thiết bị điện được nhiều khách hàng lựa chọn làm đối tác cung cấp đầu nối cáp điện 3M. Là nhà phân phối 3M chính thức tại Việt Nam, TOJI đảm bảo 100% sản phẩm chính hãng với đầy đủ giấy tờ CO, CQ.

Kinh nghiệm nhiều năm của TOJI trong các dự án lớn như EVN, các tập đoàn điện lực địa phương và các dự án FDI tạo nên uy tín vững chắc trên thị trường. Khách hàng có thể hoàn toàn yên tâm về chất lượng sản phẩm và dịch vụ hậu mãi của TOJI.

Hệ thống kho hàng của TOJI tại ba thành phố lớn bao gồm TP.HCM, Hà Nội và Đà Nẵng đảm bảo có đủ hàng sẵn có cho các đơn hàng đột xuất. Tổng diện tích kho lưu trữ lên đến 5,000m² với đầy đủ điều kiện bảo quản theo tiêu chuẩn của nhà sản xuất.

Quy trình đặt hàng tại TOJI được tối ưu hóa để tiết kiệm thời gian cho khách hàng. Bước đầu tiên, khách hàng liên hệ qua hotline hoặc email để cung cấp thông tin về nhu cầu sử dụng. Đội ngũ kỹ thuật của TOJI sẽ tư vấn chọn sản phẩm phù hợp nhất dựa trên đặc điểm kỹ thuật của dự án.

Tư vấn chọn sản phẩm phù hợp của TOJI dựa trên phân tích chi tiết các yếu tố như cấp điện áp, tiết diện cáp, môi trường lắp đặt và yêu cầu đặc biệt của khách hàng. TOJI không chỉ bán hàng mà còn đảm bảo khách hàng chọn được giải pháp tối ưu về cả kỹ thuật và kinh tế.

Dịch vụ hậu mãi của TOJI không chỉ dừng lại ở việc bán hàng mà còn bao gồm hỗ trợ kỹ thuật trong suốt quá trình sử dụng. Hotline kỹ thuật hoạt động 24/7 để giải đáp mọi thắc mắc và hỗ trợ xử lý sự cố nếu có. Đây là giá trị gia tăng quan trọng mà TOJI mang lại cho khách hàng.

Câu hỏi thường gặp về đầu nối cáp điện 3M

Đầu nối cáp 3M có tuổi thọ bao nhiêu năm?

Tuổi thọ của đầu nối cáp điện 3M phụ thuộc vào điều kiện sử dụng và môi trường lắp đặt, thường dao động từ 30-40 năm. Trong điều kiện lý tưởng như môi trường trong nhà, không có tác động hóa chất và nhiệt độ ổn định, sản phẩm có thể sử dụng lên đến 50 năm. Tuy nhiên, trong môi trường khắc nghiệt như ven biển hoặc khu công nghiệp hóa chất, tuổi thọ có thể giảm xuống 25-30 năm.

Sự khác biệt giữa đầu cáp co nguội và co nhiệt 3M là gì?

Đầu cáp co nguội 3M sử dụng công nghệ co lại tự nhiên khi rút lõi nhựa, không cần gia nhiệt trong quá trình lắp đặt. Điều này giúp tiết kiệm thời gian và không cần thiết bị đặc biệt. Đầu cáp co nhiệt cần sử dụng máy gia nhiệt hoặc đèn khò để làm co vật liệu, tuy phức tạp hơn nhưng tạo độ bám dính cao hơn và phù hợp với các ứng dụng yêu cầu đặc biệt.

Đầu nối 3M phù hợp với những loại cáp điện nào?

Đầu nối cáp điện 3M tương thích với hầu hết các loại cáp điện phổ biến bao gồm cáp XLPE, EPR, PVC và cáp nhôm. Đặc biệt, dòng sản phẩm QTII Series được thiết kế tối ưu cho cáp XLPE có màn chắn. Tuy nhiên, cần chọn đúng mã sản phẩm tương ứng với từng loại cáp để đảm bảo tính tương thích hoàn hảo.

Đầu nối 3M có chịu được môi trường ven biển nhiễm mặn không?

Đầu nối cáp điện 3M được thiết kế đặc biệt để chịu được môi trường ven biển với khả năng kháng muối và độ ẩm cao. Vật liệu EPDM của 3M có khả năng chống ăn mòn tốt trong môi trường nhiễm mặn. Tuy nhiên cần vệ sinh định kỳ để loại bỏ muối tích tụ và kiểm tra thường xuyên hơn so với môi trường thông thường.

Khi nào nên sử dụng đầu cáp Elbow thay vì đầu cáp thường?

Đầu cáp Elbow được sử dụng khi cần tiết kiệm không gian lắp đặt và tạo góc kết nối 90 độ trực tiếp với thiết bị. Đây là lựa chọn lý tưởng cho các tủ RMU, switchgear compact và các ứng dụng trong nhà có hạn chế về không gian. Tuy giá thành cao hơn đầu cáp thẳng, Elbow mang lại lợi ích về thẩm mỹ và tối ưu hóa thiết kế tổng thể.
