Hộp Nối Cáp 3M: Giải Pháp Kết Nối Điện An Toàn Và Bền Bỉ

Hộp nối cáp 3M là giải pháp kết nối cáp điện lực chuyên nghiệp với tuổi thọ 30-40 năm được TOJI Group phân phối chính thức tại Việt Nam. Tìm hiểu chi tiết về cấu tạo, phân loại, ứng dụng và hướng dẫn lắp đặt ba dòng sản phẩm chính: nhựa đổ, co nóng và co lạnh phù hợp với mọi công trình điện từ hạ thế đến trung thế 36kV.

Hộp Nối Cáp 3M Là Gì? Định Nghĩa & Vai Trò Cốt Lõi

Trong hệ thống truyền tải và phân phối điện năng, việc duy trì trục cáp vận hành liên tục và thông suốt là yếu tố sống còn. Hộp nối cáp 3M chính là giải pháp kỹ thuật cốt lõi giúp liên kết các mạch máu năng lượng này một cách an toàn và bền bỉ nhất.

Định nghĩa hộp nối cáp 3M và phân biệt với đầu cáp 3M

Hộp nối cáp 3M là bộ thiết bị điện lực chuyên dụng được thiết kế để kết nối liền mạch hai đoạn cáp riêng biệt lại với nhau. Thiết bị này giúp khôi phục hoàn toàn cấu trúc cơ-điện của sợi cáp tại điểm nối, duy trì tính liên tục của lõi dẫn và khả năng cách điện an toàn cho toàn bộ hệ thống từ hạ thế đến trung thế (lên tới 36kV hoặc cao hơn).

Điểm khác biệt lớn nhất với đầu cáp 3M nằm ở vị trí và chức năng trên tuyến lưới. Hộp nối cáp nằm ở vị trí giữa tuyến, dùng để nối dài hoặc sửa chữa đoạn cáp bị đứt ngầm. Trong khi đó, đầu cáp 3M nằm ở điểm cuối của tuyến cáp, làm nhiệm vụ chuyển đổi và kết thúc để đấu nối cáp vào các thiết bị đầu cuối như máy biến áp, cầu dao cách ly hoặc tủ điện RMU.

Vai trò cốt lõi và các ưu điểm nổi bật của sản phẩm

Hộp nối cáp 3M khẳng định vị thế dẫn đầu thị trường nhờ sở hữu những đặc tính kỹ thuật vượt trội:

• Công nghệ vật liệu tiên tiến: silicone EPDM hoặc vật liệu tương tự, chống ẩm, chịu nhiệt cao, chống tia UV.
• Quy trình lắp đặt chuẩn hóa: đảm bảo chất lượng kết nối đồng nhất, an toàn và ổn định.
• Độ tin cậy cao: thích hợp cho các dự án truyền tải điện quan trọng, từ lưới điện công nghiệp đến năng lượng tái tạo.

Tại Việt Nam, thương hiệu 3M đã hiện diện từ những năm 1990 và là lựa chọn hàng đầu của Tổng Công ty Điện lực, nhà thầu EPC, và các doanh nghiệp công nghiệp. TOJI Group, với 22 năm kinh nghiệm phân phối, đã triển khai hàng nghìn dự án trên toàn quốc.

Ưu điểm hiệu suất kỹ thuật & an toàn của hộp nối cáp 3M

• Độ tin cậy cao: tuổi thọ 30–40 năm, phù hợp với tuổi thọ thiết kế của cáp.
• Hiệu suất cách điện vượt trội: điện trở cao, duy trì hiệu quả ngay cả trong môi trường ẩm và nhiệt độ cao.
• Kiểm soát điện trường: thiết kế hình học tối ưu và vật liệu gradient điện trở phân tán đều điện trường, hạn chế phóng điện cục bộ.
• Thích ứng môi trường khắc nghiệt: hoạt động ổn định từ -40°C đến +180°C, chịu tia UV, thích hợp cho cả trên không, ngầm, hoặc trong nhà.
• Linh hoạt lắp đặt: thiết kế compact, tiết kiệm không gian và giảm chi phí thi công.
• Hiệu quả kinh tế: giảm chi phí bảo trì, tăng độ tin cậy vận hành, giảm thời gian cắt điện không kế hoạch. Theo thống kê từ TOJI Group, tỷ lệ sự cố thấp hơn 90% so với các phương pháp nối truyền thống.

Cấu Tạo Vật Liệu & Nguyên Lý Hoạt Động Của Hộp Nối Cáp 3M

Để đảm bảo khả năng cách điện, chống thấm và vận hành an toàn cho các tuyến cáp trung thế ngầm hoặc ngoài trời, hộp nối cáp co nguội (Cold Shrink) 3M được chế tạo từ các dòng vật liệu tiên tiến dựa trên những nguyên lý vật lý nghiêm ngặt.

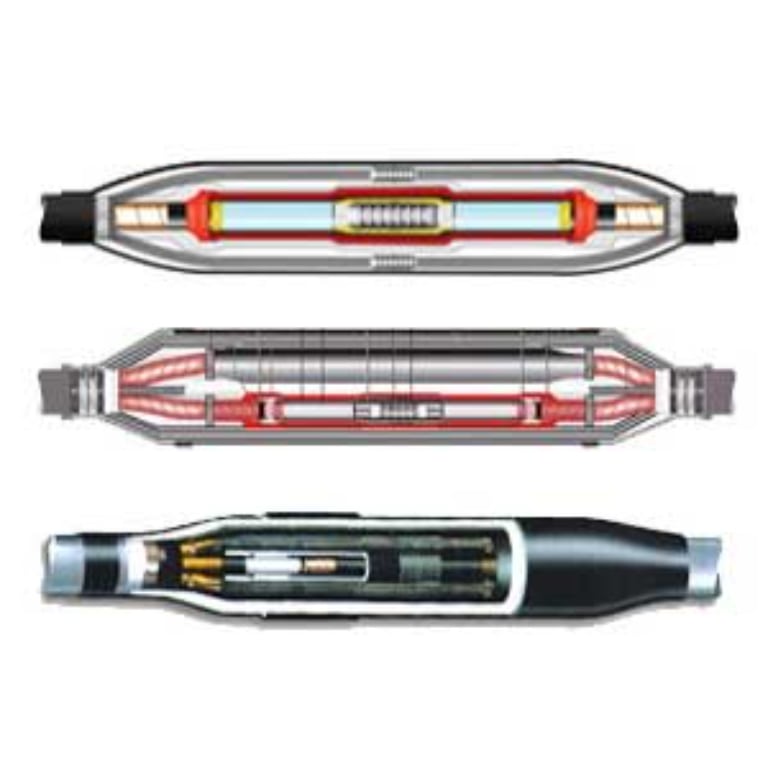

Cấu tạo vật liệu hộp nối cáp 3M

Cấu tạo của hộp nối cáp điện 3M được thiết kế với cấu trúc nhiều lớp vật liệu chuyên biệt, mỗi lớp đảm nhiệm một chức năng kỹ thuật cụ thể trong việc đảm bảo chất lượng kết nối và bảo vệ điểm nối khỏi các tác động bên ngoài.

1. Lớp dẫn điện

   • Chất liệu: đồng hoặc nhôm tinh khiết.

   • Chức năng: truyền dòng điện hiệu quả, giảm tổn thất và đảm bảo tiếp xúc ổn định giữa hai đoạn cáp.

2. Lớp cách điện chính

   • Vật liệu: cao su silicone hoặc EPDM.

   • Đặc tính: chống ẩm, chịu nhiệt độ từ -40°C đến +180°C, bền bỉ trong môi trường ven biển, công nghiệp và nhiệt đới ẩm.

   • Vai trò: bảo vệ điện môi, ngăn ngừa phóng điện, duy trì tuổi thọ lâu dài.

3. Lớp bán dẫn (Stress Control Layer)

   • Chức năng: điều chỉnh và phân bố điện trường đều xung quanh điểm nối, tạo quá độ mượt từ phần có cách điện sang phần lõi cáp trần.

   • Kết quả: giảm tập trung điện trường, hạn chế điểm phóng điện cục bộ, tăng độ tin cậy.

Nguyên lý hoạt động của hộp nối cáp 3M

Hiểu nguyên lý hoạt động của từng công nghệ giúp kỹ sư chọn đúng giải pháp cho từng ứng dụng cụ thể và tránh lỗi thi công do nhầm lẫn thao tác hoặc dùng sai dụng cụ.

• Nguyên lý co nguội: Ống silicone được nong rộng sẵn và giữ hình dạng nhờ lõi nhựa xoắn rỗng bên trong. Khi kỹ thuật viên rút lõi nhựa ra, lực đàn hồi tự nhiên giải phóng khiến ống tự động co rút, tạo áp lực nén liên tục và đồng đều lên toàn bộ bề mặt cáp mà không cần dùng đến nguồn nhiệt.
• Nguyên lý co nhiệt: Kỹ thuật viên sử dụng súng nhiệt hoặc đèn khò để gia nhiệt trực tiếp lên ống polymer. Khi đạt đến ngưỡng nhiệt độ chuyển hóa vật lý, vật liệu kích hoạt tính năng nhớ hình dạng và co dần về kích thước gốc ban đầu, ôm chặt lấy thân cáp để tạo lớp bọc cách điện.
• Nguyên lý đổ nhựa Resin: Kỹ thuật viên trộn đều hai thành phần nhựa lỏng rồi đổ vào khuôn vỏ bọc bao quanh mối nối. Dung dịch lỏng tự điền đầy, len lỏi vào từng khe hở nhỏ nhất để triệt tiêu túi khí, sau đó diễn ra phản ứng hóa học đóng rắn thành khối polyme đặc giúp cách điện và chống ẩm toàn diện.

Quy Trình Sản Xuất & Kiểm Định

Quy trình sản xuất và kiểm soát chất lượng của 3M được thiết kế để loại bỏ hoàn toàn các sản phẩm lỗi trước khi tới tay khách hàng:

• Sản xuất theo tiêu chuẩn IEC 60502 và các tiêu chuẩn TCVN.

• Công nghệ Scotchcast: đúc vật liệu cách điện trong điều kiện chân không, loại bỏ bọt khí, tạo cấu trúc đồng nhất, không điểm yếu.

• Kiểm định nghiêm ngặt: thử điện áp chịu đựng, thử tuổi thọ gia tốc, kiểm tra chống thấm nước.

• Hồ sơ chất lượng đi kèm: mỗi lô sản phẩm được kiểm tra mẫu độc lập và lưu trữ kết quả.

Tiêu Chuẩn Kỹ Thuật Quốc Tế & Quốc Gia

Để được đưa vào vận hành trên lưới điện truyền tải, các dòng sản phẩm hộp nối và đầu cáp 3M phải vượt qua hệ thống kiểm định nghiêm ngặt, đáp ứng đầy đủ các bộ tiêu chuẩn khắt khe sau:

• Tiêu chuẩn quốc tế: IEC 60502 – quy định vật liệu, thiết kế, thử nghiệm và đánh giá chất lượng cho cáp điện lực và phụ kiện.

• Tiêu chuẩn Việt Nam:

  • TCVN 6286: cáp hạ thế.

  • TCVN 6953: cáp trung thế.

Thông số kỹ thuật nổi bật

• Điện áp thử nghiệm:

  • Hạ thế 0,6/1kV: chịu 3,5kV trong 5 phút.

  • Trung thế 12kV: chịu 36kV trong 1 giờ.

• Điện trở cách điện: ≥10¹² Ω mới; ≥10⁹ Ω sau thời gian vận hành dài hạn.

• Chống cháy và khói: vật liệu không halogen, ít khói, phù hợp không gian công cộng, hầm ngầm.

Quy trình kiểm định chất lượng

• Thử nghiệm kiểu: tại phòng thử nghiệm quốc tế, xác nhận đáp ứng toàn bộ tiêu chuẩn kỹ thuật.

• Thử nghiệm từng lô: đảm bảo chất lượng ổn định trong sản xuất thương mại.

Phân Loại Hộp Nối Cáp 3M: Ba Dòng Sản Phẩm Chính

Hộp nối cáp 3M được phân loại thành ba dòng sản phẩm chính, mỗi dòng có những đặc điểm kỹ thuật và phương pháp lắp đặt khác nhau, phù hợp với các điều kiện và yêu cầu cụ thể của từng dự án.

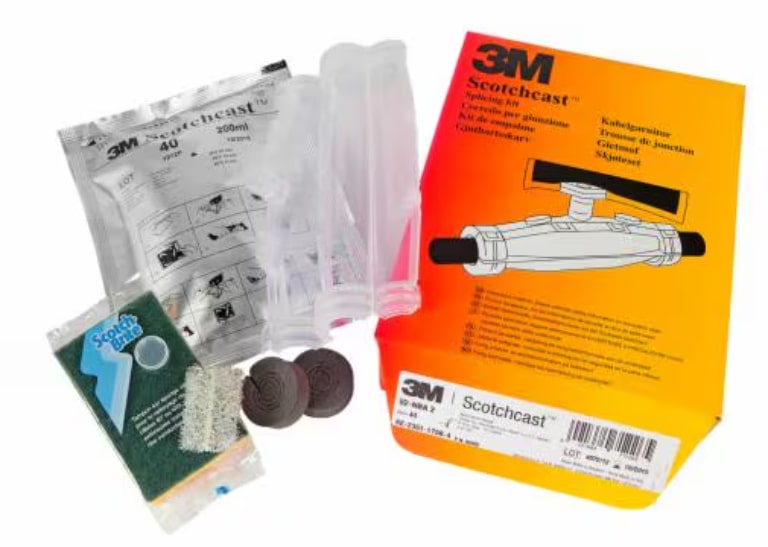

Hộp nối nhựa đổ Resin (Scotchcast)

• Ứng dụng: từ hạ thế 0,6/1kV đến trung thế 36kV.
• Vật liệu: nhựa epoxy lỏng trộn với chất đóng rắn.
• Ưu điểm: độ bền cơ học cao, chịu tải trọng môi trường tốt.
• Hạn chế: lắp đặt phức tạp, cần chờ nhựa đóng rắn (60–90 phút).

Hộp nối co nhiệt / co nóng (Heat Shrink)

• Cơ chế: vật liệu polymer co lại khi gia nhiệt, bao bọc chặt điểm nối.
• Ưu điểm: đơn giản hóa quy trình, rút ngắn thời gian lắp đặt (30–45 phút).
• Hạn chế: cần thiết bị gia nhiệt, có nguy cơ hư hỏng vật liệu do nhiệt độ cao.

Hộp nối co nguội / co lạnh (Cold Shrink)

• Cơ chế: lớp cao su silicone căng sẵn trên lõi nhựa, tự co lại khi lõi nhựa được kéo ra.
• Ưu điểm:
  • Lắp đặt nhanh (15–30 phút), không cần nhiệt hay dụng cụ đặc biệt.
  • Thích hợp cho mọi điều kiện thời tiết, kể cả mưa và môi trường dễ cháy nổ.
  • Tuổi thọ cao, hiệu suất ổn định.
• Hạn chế: chi phí ban đầu cao hơn hai dòng còn lại.

Phạm Vi Ứng Dụng Thực Tế Của Hộp Nối Cáp 3M

Trong hệ thống cấp điện nhà máy công nghiệp, hộp nối cáp 3M được sử dụng rộng rãi để nối các tuyến cáp từ trạm biến áp đến các trung tâm phân phối điện.

Hệ thống công nghiệp và khu công nghiệp

• Nhà máy công nghiệp: xi măng, thép, hóa chất, yêu cầu hệ thống điện tin cậy. Hộp nối cáp 3M nối các tuyến từ trạm biến áp đến trung tâm phân phối.

• Khu công nghiệp lớn (VSIP, Amata…): mở rộng tuyến cáp hiện tại an toàn và hiệu quả mà không thay thế toàn bộ hệ thống.

Mạng lưới điện ngầm đô thị

• Thành phố lớn (Hà Nội, TP.HCM…): chuyển đổi lưới điện trên không sang ngầm để cải thiện mỹ quan.

• Ưu điểm: hộp nối 3M duy trì ổn định trong môi trường ẩm ướt, phù hợp với không gian hạn chế trong hầm cáp hoặc chung cư cao cấp.

Năng lượng tái tạo

• Điện mặt trời: nối tuyến cáp DC từ panel tới inverter và trạm biến áp. Khả năng chịu nhiệt và chống UV tốt phù hợp với điều kiện Ninh Thuận, Bình Thuận, An Giang.

• Điện gió ven biển: kết nối turbine đến hệ thống truyền tải, vật liệu 3M chống ăn mòn trong môi trường mặn.

• Microgrid & smart grid: đảm bảo độ tin cậy tại các điểm nối quan trọng khi tích hợp nguồn năng lượng tái tạo.

Khắc phục sự cố khẩn cấp

• Sửa chữa nhanh: hộp nối co lạnh cho phép nối cáp ngay cả khi trời mưa hoặc trong môi trường có nguy cơ cháy nổ.

• Ứng dụng: đào đất trúng cáp, thiên tai, lão hóa. Giảm thời gian cắt điện, đảm bảo cung cấp điện liên tục cho bệnh viện, trường học, cơ quan nhà nước.

Hướng Dẫn Lựa Chọn Hộp Nối Cáp 3M Đúng Tiêu Chuẩn

Việc lựa chọn hộp nối cáp 3M phù hợp đòi hỏi xem xét nhiều yếu tố kỹ thuật và điều kiện thực tế của dự án.

Xác định thông số kỹ thuật chính

• Điện áp định mức: xác định điện áp vận hành bình thường và điện áp chịu đựng tối đa của hệ thống. Hộp nối phải chọn cao hơn để đảm bảo an toàn.

• Tiết diện dây dẫn: mỗi hộp nối 3M phù hợp với một phạm vi cụ thể, ví dụ:

  • Cáp đồng: 16 – 630mm²

  • Cáp nhôm: lên đến 1000mm²

• Loại cách điện cáp: XLPE, PVC, EPR… lựa chọn hộp nối tương thích để đảm bảo chất lượng cách điện và tuổi thọ.

Xem xét điều kiện môi trường

• Trong nhà: yêu cầu chống ẩm vừa phải, không quá khắt khe về UV.

• Ngoài trời: cần hộp nối chống UV, chịu nhiệt và chống thấm nước tốt.

• Ngầm hoặc dưới nước: chọn hộp nối có khả năng chịu áp lực và IP cao.

Thời gian lắp đặt và điều kiện thi công

• Cần lắp nhanh, thời tiết xấu: hộp nối co lạnh (cold shrink) tối ưu, không cần nhiệt.

• Có đủ thời gian, điều kiện thuận lợi: hộp nối nhựa đổ (Scotchcast) mang lại hiệu quả kinh tế cao hơn.

Tính toán dòng tải và điện áp

• Dòng tải cực đại và dòng ngắn mạch tối đa tại điểm lắp đặt để chọn hộp nối chịu lực điện động phù hợp.

• Kiểm tra chính xác tiết diện dây dẫn bằng dụng cụ đo chuyên dụng, so sánh với thông số trên vỏ cáp.

Phân Biệt Hộp Nối Cáp 3M Thật Và Giả

Việc sử dụng hộp nối cáp 3M giả, nhái kém chất lượng tiềm ẩn nguy cơ phóng điện, nổ hố cáp ngầm, gây thiệt hại nghiêm trọng về kinh tế và an toàn vận hành. Để bảo vệ hệ thống điện, kỹ sư và bộ phận mua hàng cần phối hợp kiểm tra kỹ lưỡng từ khâu bao bì, cấu tạo vật liệu cho đến hệ thống chứng từ đi kèm.

Dấu hiệu nhận diện sản phẩm chính hãng

• Logo 3M in rõ nét trên sản phẩm và bao bì.

• Mã sản phẩm (part number) và số lô sản xuất (batch number) được ghi chìm hoặc in laser.

• Chất lượng vật liệu đồng đều, màu sắc ổn định, không có mùi hóa chất mạnh.

• Bao bì chuyên nghiệp, đầy đủ thông tin kỹ thuật và hướng dẫn sử dụng bằng tiếng Việt.

Giấy chứng nhận

• Mỗi sản phẩm 3M chính hãng đi kèm giấy chứng nhận xuất xứ (CO/CQ).

Kênh mua an toàn

• Mua qua đại lý ủy quyền chính thức của 3M tại Việt Nam.

• TOJI Group là đối tác phân phối chính hãng, cung cấp kèm dịch vụ hỗ trợ kỹ thuật.

Tra cứu trực tuyến

• Sử dụng hệ thống tra cứu 3M để kiểm tra tính xác thực của sản phẩm bằng mã số sản phẩm và số lô sản xuất trước khi lắp đặt.

Xem thêm: Báo Giá Đầu Cáp Hộp Nối 3M

Hướng Dẫn Lắp Đặt Chi Tiết Từng Dòng Sản Phẩm

Quy trình thi công đầu cáp và hộp nối trung thế 3M đòi hỏi sự chính xác tuyệt đối trong từng thao tác bóc tách vật liệu và kỹ thuật cơ khí. Dưới đây là hướng dẫn các bước tiêu chuẩn cho từng dòng sản phẩm cốt lõi.

Chuẩn Bị Trước Khi Lắp Đặt

Công cụ và vật tư cần thiết

• Dao cắt cáp chuyên dụng, thước đo, bàn chải làm sạch.

• Máy gia nhiệt (dành cho hộp nối co nóng).

• Dụng cụ nối dây: đầu nối nén (crimp connector) hoặc hàn (welding).

• Thiết bị bảo hộ lao động (găng tay cách điện, mũ bảo hộ, giày cách điện).

Kiểm tra an toàn

• Đảm bảo cáp đã cắt điện hoàn toàn.

• Sử dụng thiết bị đo chuyên dụng để kiểm tra không có điện áp tồn dư.

• Thiết lập biện pháp cách ly an toàn tại hiện trường.

• Nhân sự lắp đặt phải được đào tạo và có chứng chỉ phù hợp.

Quy Trình Lắp Đặt Theo Loại Hộp Nối

Hộp nối nhựa đổ (Scotchcast)

1. Chuẩn bị cáp theo kích thước hướng dẫn, cắt bỏ lớp cách điện với độ chính xác.

2. Nối dây dẫn bằng crimp connector hoặc hàn.

3. Lắp khuôn đúc và trộn nhựa epoxy với chất đóng rắn theo tỉ lệ chuẩn.

4. Đổ nhựa vào khuôn, đảm bảo không khí không lọt vào.

5. Thời gian đóng rắn: 4–8 giờ tùy nhiệt độ môi trường.

6. Bảo vệ điểm nối khỏi tác động cơ học trong quá trình đóng rắn.

Hộp nối co nóng (Heat Shrink)

1. Chuẩn bị cáp và làm sạch bề mặt.

2. Lắp đặt lớp co nóng quanh điểm nối.

3. Sử dụng máy gia nhiệt đúng nhiệt độ khuyến cáo để co lớp polymer, tránh làm hỏng vật liệu.

4. Kiểm tra lớp co nóng bao phủ đều toàn bộ điểm nối.

Hộp nối co lạnh (Cold Shrink)

1. Chuẩn bị cáp và làm sạch bề mặt.

2. Đặt lớp cao su silicone căng sẵn trên lõi nhựa.

3. Kéo bỏ lõi nhựa, lớp cao su co lại ôm sát điểm nối.

4. Không cần gia nhiệt, lắp đặt nhanh chóng, thích hợp môi trường mưa hoặc nguy cơ cháy nổ.

Kiểm Chứng Chất Lượng & Kỹ Thuật Sau Lắp Đặt

Sau khi hoàn thành thi công đầu cáp hoặc hộp nối 3M, công tác kiểm chứng chất lượng là bắt buộc để phát hiện sớm các lỗi ẩn, đảm bảo hệ thống an toàn tuyệt đối trước khi đóng điện vận hành chính thức.

Kiểm tra ngoại quan

• Bề mặt nhẵn, không nứt, bong tróc, biến dạng.

• Màu sắc đồng nhất và đúng tiêu chuẩn.

Kiểm tra kích thước

• So sánh với bản vẽ thiết kế.

• Sai lệch về kích thước có thể chỉ ra lỗi lắp đặt hoặc vật liệu không đạt yêu cầu.

Kiểm tra điện học

• Đo điện trở cách điện giữa các pha và đất: ≥1000 MΩ với hệ thống mới.

• Thử nghiệm điện áp chịu đựng: áp dụng điện áp thử nghiệm cao hơn điện áp vận hành.

  • Ví dụ: hệ thống 22kV → thử 45kV trong 1 phút.

Kiểm tra độ kín và chống ẩm

• Quan sát trực quan và/hoặc sử dụng thiết bị đo độ ẩm.

• Hộp nối phải không thấm nước vào vùng cách điện.

Nghiệm thu và biên bản

• Ghi lại tất cả các thông số kiểm tra trong biên bản nghiệm thu.

• Biên bản là cơ sở cho bảo hành và theo dõi chất lượng vận hành.

Giám sát định kỳ

• Thiết lập chương trình kiểm tra định kỳ để phát hiện sớm các dấu hiệu bất thường.

• Kiểm tra bao gồm: ngoại quan, điện trở cách điện, độ kín và tình trạng vật lý của hộp nối.

• Đảm bảo vận hành an toàn, độ tin cậy cao và tuổi thọ tối đa của hệ thống điện.

Lời kết

Hộp nối cáp 3M đã khẳng định vị thế là giải pháp kết nối cáp điện lực tin cậy nhất hiện nay với tuổi thọ 30-40 năm và khả năng thích ứng với mọi điều kiện môi trường. TOJI Group, với 22 năm kinh nghiệm phân phối chính thức, cam kết cung cấp sản phẩm chính hãng kèm dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Liên hệ TOJI ngay hôm nay để được tư vấn lựa chọn hộp nối cáp 3M phù hợp nhất cho dự án của bạn.
