Tiêu chuẩn đo điện trở cách điện là nền tảng giúp kỹ sư điện, nhà thầu M&E và chủ đầu tư đánh giá an toàn hệ thống điện trước khi đóng điện và trong suốt vòng đời vận hành. Bài viết từ Toji cung cấp hướng dẫn chuyên sâu về hệ tiêu chuẩn IEC, IEEE, TCVN, điện áp thử, thiết bị đo, quy trình kỹ thuật và cách đánh giá kết quả cho thiết bị hạ thế, trung thế và cao thế.
Khái niệm điện trở cách điện và vai trò phép đo
Điện trở cách điện (IR) là thông số phản ánh khả năng ngăn dòng điện rò giữa các phần mang điện với nhau hoặc giữa phần mang điện với đất, được đo bằng đơn vị MΩ hoặc GΩ. Phép đo IR là bước kiểm tra nền tảng không thể thiếu trong nghiệm thu, vận hành và bảo trì hệ thống điện, áp dụng cho cáp điện, máy biến áp, động cơ, máy phát, tủ điện và thiết bị đóng cắt.
Định nghĩa và bản chất vật lý của điện trở cách điện
Điện trở cách điện được xác định theo công thức IR = U/I, trong đó U là điện áp DC đặt lên lớp cách điện và I là dòng rò đi qua. Giá trị IR càng cao đồng nghĩa với lớp cách điện càng ngăn dòng điện rò hiệu quả.
Khi đặt điện áp DC lên cách điện, tổng dòng đo gồm 3 thành phần: dòng hấp thụ IA giảm dần theo thời gian phân cực điện môi, dòng dẫn IG không đổi và dòng rò bề mặt IL. Sự thay đổi của các thành phần này theo thời gian là cơ sở để tính toán chỉ số PI và DAR, giúp đánh giá sâu hơn trạng thái cách điện.
Vai trò đo điện trở cách điện đối với các loại thiết bị
Đo điện trở cách điện (IR) là phương pháp quan trọng để đánh giá tình trạng cách điện của thiết bị điện, giúp phát hiện sớm các dấu hiệu suy giảm và nâng cao độ an toàn khi vận hành.
- Đối với cáp điện: Phát hiện hiện tượng ẩm xâm nhập, cây nước, suy giảm điện môi và các hư hỏng của lớp cách điện.
- Đối với máy biến áp: Đánh giá tình trạng giấy cách điện, dầu cách điện và khả năng làm việc của hệ thống cách điện bên trong.
- Đối với động cơ và máy phát: Kiểm tra độ khô của cuộn dây stator, rotor và phát hiện nguy cơ rò điện do ẩm hoặc lão hóa.
- Đối với tủ điện và thanh cái: Phát hiện hiện tượng rò điện trên bề mặt do bụi bẩn, hơi ẩm hoặc suy giảm cách điện, góp phần đảm bảo vận hành an toàn và ổn định.
Mối liên hệ giữa điện trở cách điện, an toàn và độ tin cậy
IR thấp dẫn đến dòng rò lớn, làm tăng nguy cơ chạm vỏ, điện giật, phóng điện cục bộ và hư hỏng thiết bị. Trong môi trường công nghiệp, dòng rò kéo dài còn gây nóng cục bộ, dẫn đến cháy cách điện và mất điện toàn hệ thống.
Thực tế tại nhiều trạm biến áp và nhà máy cho thấy những sự cố nghiêm trọng xảy ra khi bỏ qua đo IR trong quá trình bảo trì định kỳ. Đây là lý do tiêu chuẩn đo điện trở cách điện được quy định bắt buộc trong các chương trình nghiệm thu và bảo trì điện chuyên nghiệp.
Tìm hiểu thêm:
Hệ thống tiêu chuẩn đo điện trở cách điện IEC, IEEE và TCVN
Việc áp dụng đúng tiêu chuẩn đo điện trở cách điện là yêu cầu bắt buộc để đảm bảo kết quả đo có giá trị pháp lý và kỹ thuật. Hệ thống tiêu chuẩn quốc tế gồm IEC, IEEE và TCVN, mỗi tiêu chuẩn quy định phạm vi áp dụng, phương pháp đo và tiêu chí đánh giá riêng cho từng loại thiết bị điện.
- IEC 60364-6: Quy định điện áp thử và ngưỡng điện trở cách điện tối thiểu khi nghiệm thu hệ thống điện hạ thế, áp dụng cho tủ điện, mạch chiếu sáng, ổ cắm và mạch phân phối.
- IEC 61557-2: Quy định yêu cầu kỹ thuật đối với máy đo điện trở cách điện (Megger), bao gồm điện áp đầu ra, dòng đo, độ chính xác và cấp an toàn CAT II, CAT III.
- IEEE 43, IEEE 400, IEC 60502-2, IEC 60076 và IEC 60270: Hướng dẫn đo điện trở cách điện, thử nghiệm điện môi, kiểm tra cáp ngầm, máy biến áp và đo phóng điện cục bộ cho các thiết bị trung, cao áp.
- Hệ tiêu chuẩn TCVN: Bao gồm TCVN 4747, TCVN 6748-1 và các tiêu chuẩn chuyển dịch từ IEC, quy định yêu cầu đo điện trở cách điện đối với máy điện, cáp điện và hệ thống điện tại Việt Nam.

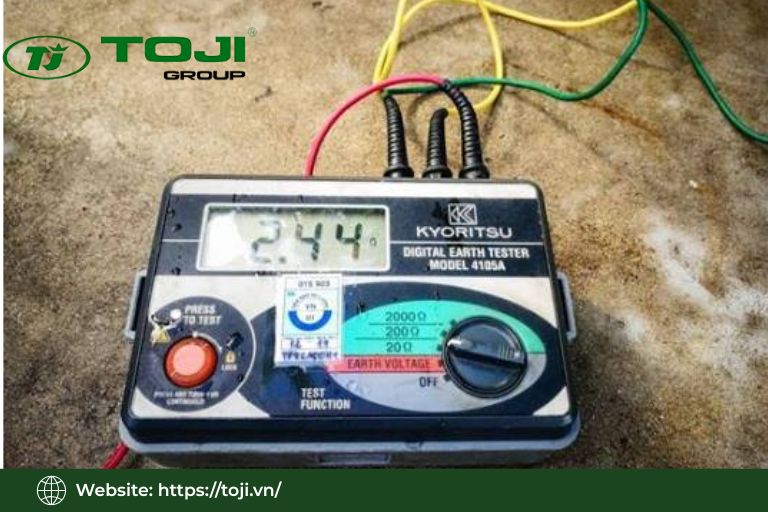

Điện áp thử nghiệm tiêu chuẩn khi đo điện trở cách điện
Các mức điện áp DC phổ biến gồm 250 V, 500 V, 1 kV, 2,5 kV, 5 kV và 10 kV. Nguyên tắc lựa chọn là kích hoạt đủ điện trường trong cách điện để phát hiện suy giảm, nhưng không gây hư hại cho thiết bị, phù hợp với khuyến nghị của IEC, IEEE và nhà sản xuất.
Các mức điện áp DC phổ biến và phạm vi áp dụng
Mức 250 V DC được dùng cho mạch SELV/PELV và thiết bị điện tử nhạy cảm. Mức 500 V DC dùng cho thiết bị hạ thế đến 1 kV. Dải 1 kV đến 2,5 kV DC phù hợp với thiết bị trung áp 6–35 kV và mức 5 kV đến 10 kV DC áp dụng cho thiết bị cao áp trên 35 kV.
Các máy Megger hiện đại thường hỗ trợ dải điện áp thử rộng từ 500 V đến 10.000 V, với giới hạn đo IR lên đến hàng TΩ, giúp thích ứng với đa dạng loại thiết bị trong cùng 1 thiết bị đo.
Nguyên tắc lựa chọn điện áp thử theo cấp điện áp thiết bị
Điện áp thử DC thường cao hơn điện áp vận hành AC nhưng phải nằm trong ngưỡng khuyến nghị của nhà sản xuất. Ví dụ, động cơ 690 V AC chọn 1 kV DC và máy biến áp 22/0,4 kV chọn 2,5 kV DC cho cuộn cao áp.
Kỹ sư luôn cần tham khảo tài liệu kỹ thuật của hãng và tiêu chuẩn chuyên ngành tương ứng như IEEE 43, IEC 60076 hoặc IEC 60502-2 trước khi quyết định điện áp thử cho thiết bị trung và cao áp.
Bảng tham khảo lựa chọn điện áp thử cho hạ thế, trung thế, cao thế
| Thiết Bị/Hệ Thống | Điện Áp Thử DC Tham Khảo | Giá Trị IR Tối Thiểu |
|---|---|---|
| Mạch hạ thế tòa nhà | 500 V DC | ≥ 1 MΩ |
| Cáp ngầm 6–35 kV | 2,5–5 kV DC | Theo tiêu chuẩn và yêu cầu của nhà sản xuất |
| Máy biến áp lực | 2,5–5 kV DC (tùy cấp điện áp) | Theo tiêu chuẩn và yêu cầu của nhà sản xuất |
| Động cơ trung áp | 1–2,5 kV DC | Theo tiêu chuẩn và yêu cầu của nhà sản xuất |
| Thiết bị đóng cắt GIS | 5–10 kV DC | Theo tiêu chuẩn và yêu cầu của nhà sản xuất |
| Mạch có SPD hoặc linh kiện nhạy cảm | 250 V DC | ≥ 1 MΩ |
Thiết bị đo điện trở cách điện và tiêu chí lựa chọn
Máy đo Megger, còn gọi là máy đo điện trở cách điện, hoạt động bằng cách tạo điện áp DC cao và đo trực tiếp điện trở cách điện thông qua dòng rò. Các thông số kỹ thuật quan trọng khi chọn thiết bị gồm dải điện áp thử, giới hạn đo IR, cấp an toàn CAT và chức năng hỗ trợ PI/DAR.
Cấu tạo và nguyên lý làm việc của máy đo Megger
Máy đo Megger gồm các khối chính: nguồn DC cao áp, mạch đo dòng rò, bộ tính toán và hiển thị IR theo đơn vị MΩ hoặc GΩ, cùng 3 cực đầu vào là L (đường dây), E (đất) và G (bảo vệ bề mặt). Mạch bảo vệ người dùng được tích hợp để ngăn dòng ngược từ thiết bị vào máy đo.
Trong khi đo, máy duy trì điện áp DC không đổi, đo dòng rò tức thời và chuyển đổi sang giá trị IR hiển thị theo thời gian thực. Dòng đo được kiểm soát trong giới hạn quy định bởi IEC 61557-2 để đảm bảo an toàn cho cả thiết bị và người vận hành.
Thông số kỹ thuật quan trọng của thiết bị đo IR
Theo IEC 61557-2, điện áp hở mạch không vượt quá 1,25 lần điện áp định mức, dòng đo tối thiểu 1 mA và không vượt quá 15 mA đỉnh. Thành phần AC trong tín hiệu đo không được vượt quá 1,5 mA đỉnh để tránh ảnh hưởng đến kết quả.
Ngoài ra, kỹ sư cần quan tâm đến dải điện áp thử từ 250 V đến 10.000 V, dải đo IR tối đa lên đến hàng TΩ, cấp an toàn CAT II/III và khả năng đo chế độ PI/DAR tự động để tăng năng suất đo nghiệm.
Tiêu chí lựa chọn máy đo cho từng ứng dụng
Với thiết bị hạ thế, kỹ sư chọn Megger có dải điện áp thử đến 1 kV. Với cáp và máy biến áp trung thế, cần thiết bị hỗ trợ đến 2,5–5 kV. Với thiết bị cao áp, cần Megger có khả năng thử đến 10 kV, đáp ứng IEC 61557-2 và tích hợp chức năng PI/DAR.
Độ bền cơ học, khả năng chống nhiễu điện từ, chứng chỉ hiệu chuẩn định kỳ và uy tín nhà sản xuất là các tiêu chí bổ sung quan trọng đảm bảo kết quả đo tin cậy cho nghiệm thu và kiểm định chính thức.

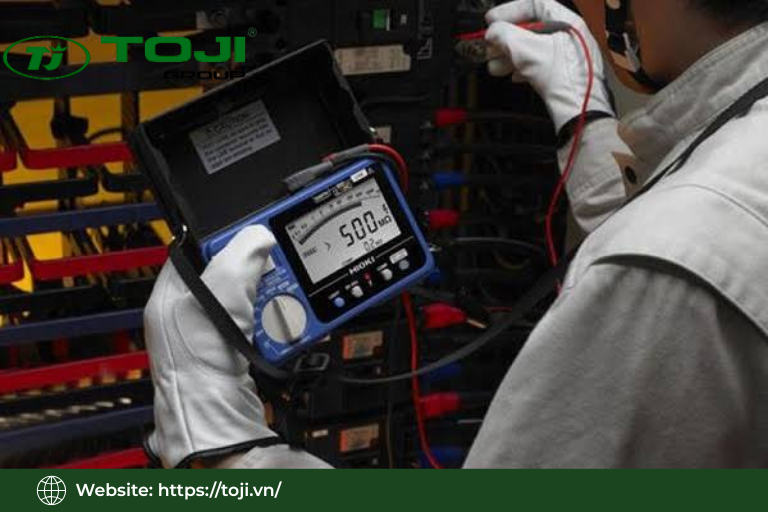

Quy trình đo điện trở cách điện đúng kỹ thuật và an toàn
Trình tự đo IR bắt đầu từ chuẩn bị thiết bị, hồ sơ, cô lập nguồn điện và kiểm tra hết điện, sau đó kết nối máy đo, thực hiện phép thử, ghi nhận kết quả, xả điện tích dư và hoàn tất biên bản. Thực hiện đúng từng bước theo thứ tự là điều kiện để kết quả đo chính xác và đảm bảo an toàn cho người thực hiện.
Chuẩn bị thiết bị, hồ sơ và cô lập nguồn điện
Kỹ sư ngắt hoàn toàn nguồn điện, treo biển cảnh báo và thực hiện quy trình Lockout/Tagout (LOTO) trước khi đấu Megger. Sau đó, dùng thiết bị đo điện áp không tiếp xúc để xác nhận thiết bị đã hết điện hoàn toàn.
Chuẩn bị sơ đồ đấu nối và tài liệu kỹ thuật tham chiếu, vệ sinh bề mặt sứ và cách điện ngoài, đồng thời ghi nhận nhiệt độ và độ ẩm môi trường trước khi bắt đầu phép đo để hiệu chỉnh kết quả sau này.
Kết nối máy đo, thực hiện phép thử và ghi kết quả
Đấu cực L vào phần mang điện (cuộn dây, lõi cáp, thanh cái), cực E vào vỏ hoặc điểm đất, cực G vào bề mặt sứ hoặc vị trí dễ rò để tách dòng rò bề mặt khỏi chỉ thị đo IR chính.
Đặt điện áp thử theo yêu cầu, duy trì trong khoảng 1–10 phút tùy phép đo. Ghi giá trị IR tại các mốc thời gian 15 giây, 60 giây (dùng tính DAR), 1 phút và 10 phút (dùng tính PI). Không ngắt kết nối trước khi hoàn thành chuỗi đo.
Xả điện tích, tháo nối và hoàn tất biên bản thí nghiệm
Sau khi tắt nguồn thử, kỹ sư chờ điện áp tích trên đối tượng giảm về mức an toàn, sau đó nối đất cứng các cực để xả hết điện tích dư. Chỉ tháo dây đo sau khi đã xả điện hoàn toàn, đặc biệt quan trọng với cáp dài và cuộn dây có điện dung lớn.
Biên bản thí nghiệm cần ghi đầy đủ: điều kiện môi trường (nhiệt độ, độ ẩm), điện áp thử, thời gian thử, giá trị IR tại các mốc thời gian, chỉ số PI/DAR, nhận xét tình trạng cách điện và khuyến nghị xử lý nếu có.
Hướng dẫn đo điện trở cách điện cho từng loại thiết bị
Quy trình đo IR khác nhau tùy loại thiết bị, với các sơ đồ đấu nối, tổ hợp đo, điện áp thử và thời gian thử đặc thù. Kỹ sư cần nắm rõ yêu cầu riêng cho từng đối tượng để đảm bảo kết quả phản ánh đúng tình trạng cách điện thực tế.
Đo điện trở cách điện cho cáp điện hạ thế và cáp ngầm trung thế
Kỹ sư đấu Megger giữa lõi cáp và màn chắn nối đất để đo IR toàn tuyến. Điện áp thử là 500 V cho cáp hạ thế và 2,5–5 kV cho cáp trung thế, với thời gian thử từ 1–10 phút.
Ngắt toàn bộ phụ tải và nối chung các lõi không đo với đất trước khi thử. Đối với cáp ngầm trung thế nghi ngờ lão hóa, kết hợp IR test với các phương pháp VLF, Tandelta hoặc PD theo IEEE 400.2 để chẩn đoán đầy đủ hơn.
Đo điện trở cách điện máy biến áp lực và phân phối
Kỹ sư đo 4 tổ hợp: cuộn cao với đất, cuộn thấp với đất, cuộn cao với cuộn thấp và thân máy với cuộn cao. Điện áp thử phổ biến từ 2,5–5 kV DC tùy cấp áp của máy biến áp.
Cần ngắn mạch các pha của từng cuộn, nối đất lõi từ và sử dụng dây bảo vệ bề mặt trên sứ để loại bỏ dòng rò bề mặt. Ghi giá trị IR tại 1 phút và 10 phút để tính PI, làm căn cứ đánh giá tình trạng giấy cách điện và dầu.
Đo điện trở cách điện động cơ điện và máy phát điện quay
Đo IR giữa cuộn dây stator và rotor với vỏ máy, dùng 500–1.000 V DC cho động cơ hạ thế và điện áp cao hơn cho động cơ trung áp, theo hướng dẫn IEEE 43.
Ngưỡng IR tối thiểu an toàn là ≥ 10 MΩ mỗi cuộn dây; IR dưới 1 MΩ được coi là không an toàn và yêu cầu sấy khô hoặc sửa chữa ngay. Chỉ số PI đặc biệt quan trọng để đánh giá độ khô của cuộn dây máy điện quay.
Đo điện trở cách điện thanh cái, tủ điện và thiết bị đóng cắt
Kỹ sư nối Megger giữa thanh cái và vỏ tủ, giữa dây sống và dây bảo vệ với điện áp thử 500–1.000 V DC theo IEC 60364-6. Tất cả phụ tải phải được ngắt trước khi đo để tránh sai số.
Với thiết bị đóng cắt trung thế như máy cắt, dao cách ly và RMU, đo IR giữa phần dẫn và vỏ. Kỹ sư cần đặc biệt chú ý các vị trí bề mặt bám bụi và buồng cách điện có độ ẩm cao có thể làm sai lệch kết quả.
Đọc kết quả và tiêu chuẩn đánh giá điện trở cách điện
Đánh giá kết quả đo điện trở cách điện (IR) không chỉ dựa vào ngưỡng tối thiểu theo tiêu chuẩn mà còn cần hiệu chỉnh theo nhiệt độ, chiều dài cáp và so sánh với dữ liệu lịch sử để phản ánh đúng tình trạng cách điện của thiết bị.
- Đơn vị MΩ, GΩ và hiệu chỉnh theo nhiệt độ, chiều dài cáp: Quy đổi IR về MΩ/km đối với cáp dài và hiệu chỉnh kết quả về nhiệt độ chuẩn 20–25°C trước khi so sánh với tiêu chuẩn hoặc các lần đo trước.
- Đánh giá theo ngưỡng tiêu chuẩn: So sánh giá trị IR với mức tối thiểu áp dụng cho từng cấp điện áp và từng loại thiết bị theo IEC, IEEE, TCVN hoặc khuyến nghị của nhà sản xuất.
- So sánh với baseline và xu hướng suy giảm: Đối chiếu kết quả hiện tại với dữ liệu lịch sử để phát hiện xu hướng giảm IR hoặc PI/DAR bất thường, từ đó lập kế hoạch vệ sinh, sấy khô, sửa chữa hoặc thay thế trước khi xảy ra sự cố.
Chỉ số PI (Polarization Index) và DAR (Dielectric Absorption Ratio)
PI và DAR là 2 chỉ số nâng cao phản ánh quá trình phân cực điện môi theo thời gian, giúp đánh giá độ khô và độ sạch của cách điện tốt hơn phép đo IR đơn lẻ. Cả 2 chỉ số được áp dụng rộng rãi trong chẩn đoán máy điện quay, máy biến áp và cáp ngầm theo IEEE 43.
Nguyên lý phân cực điện môi và dòng hấp thụ IA
Khi đặt điện áp DC lên cách điện, các phân tử điện môi dần phân cực và dòng hấp thụ IA giảm theo thời gian, khiến IR tăng dần. PI và DAR chính là chỉ số định lượng của quá trình phân cực này.
Nếu cách điện bị ẩm hoặc chứa tạp chất dẫn điện, dòng rò IG và IL chiếm ưu thế, tổng dòng đo ít giảm theo thời gian, IR ít tăng và do đó PI/DAR sẽ thấp, phản ánh tình trạng xấu của cách điện.
Định nghĩa, cách đo và ngưỡng đánh giá PI, DAR
DAR là tỷ số IR60s/IR15s và PI là tỷ số IR10min/IR1min. Kỹ sư duy trì điện áp thử liên tục trong 10 phút, ghi kết quả IR tại 15 giây, 60 giây rồi mỗi 1 phút cho đến hết 10 phút.
Ngưỡng đánh giá phổ biến theo kinh nghiệm kỹ thuật: DAR ≥ 1,3 và PI ≥ 2,0 cho thấy cách điện tốt và khô ráo. DAR dưới 1,3 hoặc PI dưới 2,0 là dấu hiệu ẩm hoặc xuống cấp nghiêm trọng, cần xử lý trước khi vận hành.
Ứng dụng PI, DAR trong chẩn đoán lão hóa cáp và thiết bị cao áp
PI/DAR giúp kỹ sư phân biệt IR thấp do cáp có kích thước lớn, điện dung cao với IR thấp do ẩm hoặc lão hóa thực sự, tránh quyết định sai khi chỉ dựa vào giá trị IR tuyệt đối.
Trong chương trình chẩn đoán thiết bị trung và cao áp, kỹ sư nên kết hợp PI/DAR với các phép thử Tandelta và đo phóng điện cục bộ PD để có bức tranh đầy đủ về tình trạng cách điện.
Các yếu tố ảnh hưởng đến kết quả đo điện trở cách điện
Kết quả đo điện trở cách điện (IR) chịu ảnh hưởng bởi nhiều yếu tố như nhiệt độ, độ ẩm, tình trạng bề mặt cách điện và đặc tính điện của thiết bị. Hiểu rõ các yếu tố này giúp kỹ sư đánh giá chính xác kết quả đo và hạn chế sai số trong quá trình thí nghiệm.
- Ảnh hưởng của nhiệt độ, độ ẩm và môi trường vận hành: Nhiệt độ cao, độ ẩm lớn cùng môi trường có hóa chất hoặc bụi bẩn làm giảm giá trị IR; cần ghi nhận đầy đủ điều kiện đo để hiệu chỉnh và so sánh giữa các lần kiểm tra.
- Bề mặt cách điện, bụi bẩn, nhiễm muối và dòng rò bề mặt: Bụi, nước và muối trên bề mặt tạo dòng rò làm kết quả IR thấp hơn thực tế; nên vệ sinh bề mặt và sử dụng cực Guard (G) của Megger để loại bỏ ảnh hưởng của dòng rò bề mặt.
- Điện dung, chiều dài cáp, thời gian thử và điện tích dư: Cáp dài hoặc cuộn dây lớn cần thời gian thử lâu hơn để giá trị IR ổn định; sau khi đo phải xả hết điện tích dư bằng tiếp địa trước khi tháo dây đo nhằm đảm bảo an toàn.
Lỗi thường gặp và cách khắc phục khi đo điện trở cách điện
Các lỗi phổ biến khi thực hiện tiêu chuẩn đo điện trở cách điện bao gồm không cô lập nguồn điện, không xả điện tích, lựa chọn sai điện áp thử, đấu nối sai cực và đo khi thiết bị còn ẩm. Mỗi lỗi dẫn đến hậu quả khác nhau từ hỏng máy đo, nguy cơ điện giật đến kết quả giả không phản ánh tình trạng thực.
| Sai Lầm Thường Gặp | Hậu Quả | Cách Khắc Phục |
|---|---|---|
| Không cô lập nguồn, không xả điện tích, chọn sai điện áp thử | Nguy cơ điện giật, hỏng thiết bị đo, gây stress hoặc đánh thủng cách điện | Cô lập hoàn toàn nguồn, xả điện tích sau đo và chọn đúng điện áp thử theo tiêu chuẩn |
| Đấu nối sai cực, bỏ qua dây GUARD, đo khi thiết bị còn ẩm | Kết quả IR thấp giả, sai lệch đánh giá tình trạng cách điện | Đấu đúng cực L/E/GUARD, chỉ đo khi thiết bị khô và ổn định |
| Đọc kết quả và lưu trữ dữ liệu không đầy đủ | Đánh giá không chính xác, khó theo dõi xu hướng suy giảm cách điện | Ghi đầy đủ IR theo thời gian, tính PI/DAR, hiệu chỉnh theo nhiệt độ và lưu trữ dữ liệu lịch sử |
Biện pháp đảm bảo an toàn trong đo điện trở cách điện
Đảm bảo an toàn là yêu cầu bắt buộc trước khi đo điện trở cách điện. Thực hiện đúng quy trình Lockout/Tagout (LOTO), sử dụng đầy đủ PPE và kiểm tra hết điện giúp ngăn ngừa tai nạn điện và bảo vệ người thực hiện.
- Thực hiện quy trình Lockout/Tagout (LOTO): Thông báo công việc, ngắt nguồn, khóa thiết bị đóng cắt, treo thẻ cảnh báo, xác nhận cô lập nguồn và kiểm tra hết điện trước khi đấu máy đo.
- Sử dụng đầy đủ phương tiện bảo hộ cá nhân (PPE): Trang bị găng tay cách điện, kính bảo hộ, quần áo chống hồ quang, giày cách điện và bút thử điện hoặc thiết bị kiểm tra điện áp không tiếp xúc theo đúng cấp điện áp làm việc.
- Tiếp địa tạm thời và kiểm soát khu vực làm việc: Lắp tiếp địa tạm thời sau khi cô lập nguồn, thiết lập rào chắn và biển cảnh báo, đồng thời kiểm soát người ra vào để đảm bảo an toàn trong suốt quá trình đo.
Tần suất kiểm tra và lập kế hoạch thí nghiệm điện trở cách điện
Đo điện trở cách điện (IR) cần được thực hiện tại các mốc quan trọng trong vòng đời thiết bị để đánh giá tình trạng cách điện và phòng ngừa sự cố. Kết hợp lịch đo định kỳ với dữ liệu baseline giúp doanh nghiệp chủ động quản lý và bảo trì hệ thống điện.
- Nghiệm thu ban đầu, trước khi đóng điện và sau sửa chữa: Thực hiện đo IR khi nghiệm thu công trình mới, trước khi đóng điện lần đầu và sau mọi hạng mục sửa chữa hoặc thay thế có liên quan đến hệ thống cách điện.
- Kiểm tra định kỳ theo loại thiết bị và điều kiện vận hành: Xây dựng chu kỳ đo phù hợp cho máy biến áp, động cơ, cáp trung thế và tủ điện; tăng tần suất kiểm tra đối với môi trường ẩm, nhiều bụi, hóa chất hoặc thiết bị có lịch sử sự cố.
- Quản lý dữ liệu đo, xây dựng baseline và cảnh báo sớm: Lưu trữ kết quả IR, PI và DAR theo từng thiết bị, theo dõi xu hướng suy giảm và thiết lập ngưỡng cảnh báo để lập kế hoạch bảo trì trước khi xảy ra hư hỏng.
Kết luận
Tiêu chuẩn đo điện trở cách điện là nền tảng không thể thiếu để thiết kế, nghiệm thu và vận hành an toàn hệ thống điện hạ thế, trung thế và cao thế. Kỹ sư điện cần nắm vững khái niệm IR, hệ tiêu chuẩn IEC/IEEE/TCVN và các ngưỡng đánh giá tối thiểu cho từng nhóm thiết bị. Toji luôn sẵn sàng đồng hành cùng các kỹ sư và chủ đầu tư trong việc lựa chọn thiết bị điện đúng tiêu chuẩn, từ thiết bị điện trung thế đến thiết bị điện hạ thế cho các dự án công nghiệp và hạ tầng trên toàn quốc.
