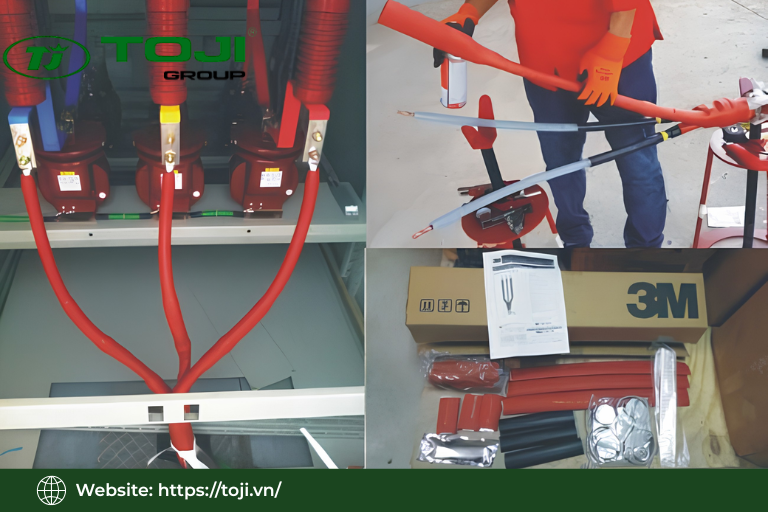

Ảnh Hưởng Độ Ẩm Lắp Đầu Cáp 3M – Hướng Dẫn Kiểm Soát Rủi Ro Kỹ Thuật

Ảnh hưởng độ ẩm lắp đầu cáp 3M là vấn đề kỹ thuật quan trọng mà kỹ sư điện, nhà thầu EPC và chủ đầu tư cần nắm rõ. Bài viết phân tích cơ chế hơi nước xâm nhập, rủi ro phóng điện cục bộ và Water Treeing, đồng thời hướng dẫn kiểm soát môi trường thi công và các thử nghiệm sau lắp đặt. TOJI cung cấp dịch vụ thi công đầu cáp 3M theo đúng tiêu chuẩn kỹ thuật nhà sản xuất.

Vai trò của điều kiện môi trường trong lắp đặt đầu cáp trung thế

Điều kiện môi trường, đặc biệt là độ ẩm, ảnh hưởng trực tiếp đến chất lượng cách điện, độ kín và tuổi thọ của đầu cáp trung thế. Kiểm soát tốt môi trường thi công giúp hạn chế phóng điện cục bộ, Water Treeing và suy giảm cách điện trong quá trình vận hành.

Tầm quan trọng của kiểm soát điều kiện thi công

Trong quá trình bóc cáp và lắp phụ kiện, bề mặt cách điện rất dễ bị ảnh hưởng bởi hơi ẩm, bụi bẩn và nước ngưng tụ.

• Độ ẩm cao có thể làm hơi nước ngưng tụ trên bề mặt XLPE hoặc EPR.
• Hơi ẩm bị giữ lại trong đầu cáp có thể gây phóng điện cục bộ.
• Nước xâm nhập lâu dài làm tăng nguy cơ Water Treeing.
• Cách điện bị ẩm sẽ suy giảm điện trở cách điện theo thời gian.
• Cần thi công trong môi trường khô ráo, sạch và được che chắn tốt.

Tiêu chuẩn cơ bản khi thi công đầu cáp

Thi công đầu cáp trung thế cần tuân thủ tiêu chuẩn kỹ thuật và hướng dẫn của nhà sản xuất để bảo đảm chất lượng lắp đặt.

• Các tiêu chuẩn như IEC 60502-4, IEC 60840 và IEEE 404 có quy định về điều kiện thi công.
• Cần kiểm soát độ ẩm tương đối, nhiệt độ và tránh thi công khi có mưa hoặc sương.
• Bề mặt cách điện phải sạch, khô hoàn toàn trước khi lắp phụ kiện.
• Không lắp đầu cáp khi lớp cách điện còn ẩm, bẩn hoặc có dấu hiệu ngưng tụ nước.
• Với phụ kiện 3M, cần tuân thủ đúng hướng dẫn lắp đặt của nhà sản xuất để bảo đảm độ kín và khả năng cách điện.

Tìm hiểu thêm:

Sự cố khi làm đầu cáp hộp nối trung thế

Tiêu chuẩn đo điện trở cách điện

Cơ chế độ ẩm xâm nhập vào đầu cáp 3M

Độ ẩm xâm nhập qua nhiều con đường: hơi nước ngưng tụ trên bề mặt lớp cách điện, nước từ mưa hoặc sương mù, độ ẩm tương đối cao trong không khí thi công và nước từ dụng cụ hoặc khăn lau chưa khô hoàn toàn. Cơ chế xâm nhập này làm suy giảm độ bền điện môi, tăng tổn hao điện môi và tạo điều kiện phát sinh khuyết tật cách điện sau khi đầu cáp đóng điện.

Đường xâm nhập hơi nước vào lớp cách điện

Hơi nước từ không khí thi công ngưng tụ trên bề mặt lạnh của lớp cách điện XLPE hoặc EPR khi nhiệt độ giảm đột ngột vào buổi tối hoặc sáng sớm.

Nước từ mưa, sương hoặc bề mặt ẩm tiếp xúc trực tiếp với lớp cách điện trong các công đoạn bóc cáp và xử lý lớp bán dẫn.

Tác động của nước đến tính chất điện của lớp cách điện

Nước làm giảm điện trở cách điện, tăng tổn hao điện môi và dòng rò trên bề mặt lớp cách điện.

Hơi ẩm tồn tại trong vùng cách điện tạo điều kiện hình thành các điểm tập trung điện trường, từ đó làm tăng nguy cơ phóng điện cục bộ khi đầu cáp vận hành dưới điện áp danh định.

Ảnh hưởng độ ẩm tại từng giai đoạn lắp đặt

Mỗi giai đoạn thi công đều có nguy cơ tiếp xúc với độ ẩm khác nhau, từ bóc cáp, xử lý lớp bán dẫn, vệ sinh cho đến ép đầu cos và hoàn thiện hệ thống làm kín. Kiểm soát chặt chẽ từng công đoạn là điều kiện để đảm bảo bề mặt cách điện luôn sạch và khô trước khi lắp phụ kiện.

Giai đoạn bóc cáp và xử lý lớp bán dẫn

Sau khi bóc cáp, lớp cách điện XLPE hoặc EPR tiếp xúc trực tiếp với không khí. Nếu thi công dưới mưa, sương hoặc trong điều kiện độ ẩm cao, nước sẽ ngưng tụ hoặc bám trực tiếp lên bề mặt.

Lớp bán dẫn cần được xử lý sạch để loại bỏ tạp chất. Dung môi chứa nước hoặc chưa được làm khô hoàn toàn sẽ mang hơi ẩm vào vùng cách điện.

Giai đoạn vệ sinh lớp cách điện

Dung môi chuyên dụng như isopropanol được dùng để loại bỏ bụi và tạp chất bán dẫn. Nếu khăn lau còn ẩm hoặc dung môi có độ ẩm cao, nước lại được mang lên bề mặt lớp cách điện.

Thời gian chờ sau vệ sinh là giai đoạn nguy hiểm: nếu đầu cáp không được che bảo vệ, hơi ẩm từ không khí sẽ ngưng tụ lại ngay trên bề mặt vừa được làm sạch.

Giai đoạn ép đầu cos, lắp ống co và hoàn thiện

Nếu bề mặt cách điện còn ẩm khi ép đầu cos, áp lực không phân bố đều và khuyết tật cách điện không được loại bỏ hoàn toàn.

Khi lắp ống co nhiệt hoặc co nguội lên bề mặt ẩm, hơi ẩm bị nhốt bên trong lớp bảo vệ và tiếp tục gây suy giảm cách điện trong suốt thời gian vận hành.

Phóng điện cục bộ (Partial Discharge – PD) do độ ẩm

Độ ẩm tạo điều kiện hình thành các vùng có điện trường không đều, dẫn đến hiện tượng phóng điện cục bộ bên trong lớp cách điện. Đây là nguyên nhân chính làm giảm tuổi thọ đầu cáp khi vận hành lâu dài dưới điện áp danh định.

Cơ chế hình thành phóng điện cục bộ

Các bọt nước hoặc vùng có độ thấm điện thấp tại bề mặt lớp cách điện sẽ tạo thành các “túi” kém cách điện giữa các vùng cách điện chính.

Khi điện áp tăng, điện trường tập trung tại các vùng này, vượt quá khả năng chịu điện của bọt nước hoặc không khí, dẫn đến phóng điện xảy ra.

Hậu quả của phóng điện cục bộ lâu dài

Phóng điện cục bộ tích lũy liên tục trong quá trình vận hành, từng bước phá hủy cấu trúc lớp cách điện từ bên trong.

Tuổi thọ đầu cáp bị rút ngắn đáng kể so với thiết kế ban đầu khi phóng điện cục bộ không được phát hiện và xử lý kịp thời.

Water Treeing trong cáp XLPE do ảnh hưởng độ ẩm

Water Treeing là hiện tượng suy giảm cách điện trong cáp XLPE do sự kết hợp giữa hơi ẩm, điện trường xoay chiều và thời gian vận hành dài. Hiện tượng này thường phát triển âm thầm, đặc biệt nguy hiểm khi nước bị giữ lại trong lớp cách điện ngay từ giai đoạn thi công.

• Nguyên nhân và cơ chế hình thành Water Treeing: Hơi ẩm xâm nhập qua các khuyết tật nhỏ trong XLPE, kết hợp với điện trường xoay chiều tạo ra các kênh vi mô dạng “cây nước”, làm suy giảm cấu trúc cách điện.
• Ảnh hưởng của Water Treeing đến tuổi thọ đầu cáp: Water Treeing làm tăng tổn hao điện môi, dòng rò và tạo điều kiện phát triển PD, khiến khả năng chịu điện của cáp suy giảm theo thời gian.
• Thời gian phát triển và mức độ nguy hiểm: Quá trình hình thành Water Treeing có thể kéo dài từ vài tháng đến nhiều năm, phụ thuộc vào mức độ nhiễm ẩm, chất lượng thi công và điều kiện vận hành thực tế.

Ảnh hưởng độ ẩm lên đầu cáp trung thế 3M

Độ ẩm là một trong những yếu tố ảnh hưởng trực tiếp đến khả năng cách điện, độ kín nước và tuổi thọ của đầu cáp trung thế 3M. Dù là đầu cáp co nguội, co nhiệt, Elbow hay T-Plug, bề mặt tiếp xúc và lớp cách điện đều cần được xử lý trong điều kiện sạch, khô để đảm bảo hiệu quả vận hành lâu dài.

Ảnh hưởng độ ẩm lên đầu cáp co nguội 3M

Đầu cáp co nguội 3M sử dụng lực co đàn hồi của silicone để tạo tiếp xúc kín với bề mặt cáp. Tuy nhiên, vật liệu này không thể bù đắp các lỗi thi công khi bề mặt cách điện còn ẩm hoặc nhiễm bẩn.

• Vai trò bề mặt cách điện sạch, khô trong lắp đặt: Bề mặt XLPE cần khô hoàn toàn để ống co tạo áp lực đồng đều, duy trì tiếp xúc cơ học ổn định và hạn chế suy giảm cách điện.
• Hạn chế của silicone khi xử lý bề mặt ẩm: Silicone chỉ hỗ trợ quá trình lắp đặt và duy trì lực ép, không thể loại bỏ nước còn tồn tại dưới lớp co, làm tăng nguy cơ Water Treeing và PD theo thời gian.

Ảnh hưởng độ ẩm lên đầu cáp co nhiệt 3M

Đầu cáp co nhiệt 3M tạo lớp bảo vệ kín bằng quá trình gia nhiệt, nhưng lớp co nhiệt chỉ có tác dụng bảo vệ bên ngoài và không xử lý được hơi ẩm đã tồn tại bên trong phụ kiện.

• Quá trình thi công đầu cáp co nhiệt: Các bước vệ sinh XLPE, xử lý lớp bán dẫn, ép cos và gia nhiệt phải thực hiện liên tục trong môi trường khô để tránh hơi ẩm xâm nhập trở lại.
• Nguyên nhân hơi ẩm bị giữ lại bên trong: Khi lớp co nhiệt đã co kín, lượng nước hoặc hơi ẩm còn sót lại không thể thoát ra ngoài, gây tăng dòng rò, giảm điện trở cách điện và thúc đẩy quá trình lão hóa.

Ảnh hưởng độ ẩm lên đầu cáp Elbow và T-Plug

Elbow và T-Plug làm việc tại vị trí kết nối trực tiếp giữa cáp trung thế, bushing và thiết bị đóng cắt. Độ ẩm tại vùng tiếp xúc có thể ảnh hưởng đến điện trở tiếp xúc, khả năng điều khiển điện trường và độ bền cách điện.

• Vai trò bề mặt tiếp xúc và lớp silicone: Bề mặt XLPE/EPR cần sạch, khô và nhẵn để silicone tạo lớp tiếp xúc đồng đều, giảm khe hở và duy trì đặc tính cách điện.
• Nguy cơ tại bushing và vị trí tiếp xúc điện: Hơi ẩm xâm nhập quanh bushing hoặc điểm nối làm tăng dòng rò, phát nhiệt cục bộ và tạo điều kiện phát sinh PD trong quá trình vận hành.

Yêu cầu điều kiện môi trường khi thi công đầu cáp 3M

Điều kiện môi trường ảnh hưởng trực tiếp đến chất lượng lắp đặt đầu cáp trung thế. Kiểm soát nhiệt độ, độ ẩm, mưa, sương và bụi giúp hạn chế nguy cơ hơi ẩm bị giữ lại trong phụ kiện, gây PD, suy giảm cách điện và giảm tuổi thọ hệ thống.

• Giới hạn độ ẩm tương đối khi thi công: Không nên thi công khi độ ẩm quá cao hoặc có nguy cơ ngưng tụ nước trên bề mặt cáp; độ ẩm tăng cao làm giảm thời gian thao tác an toàn và tăng nguy cơ nhiễm ẩm.
• Yêu cầu về nhiệt độ, mưa sương và bụi: Duy trì nhiệt độ phù hợp trong quá trình lắp đặt, tránh thi công khi có mưa, sương mù hoặc môi trường nhiều bụi vì có thể làm bẩn và ẩm bề mặt cách điện.
• Che chắn khu vực thi công: Lắp dựng lán che hoặc khu vực bảo vệ để tránh tác động từ thời tiết, đồng thời đảm bảo không gian thi công thông thoáng, hạn chế tích tụ hơi ẩm bên trong.

Biện pháp kiểm soát độ ẩm trong thi công

Các lỗi thường gặp do độ ẩm

Các lỗi do độ ẩm thường là hệ quả của thiếu kiểm soát môi trường hoặc không tuân thủ hướng dẫn vệ sinh của nhà sản xuất. Những lỗi này không xuất hiện ngay sau thi công mà phát sinh sau thời gian vận hành, gây sự cố bất ngờ và chi phí sửa chữa lớn.

Nguyên Nhân Nhiễm Ẩm	Biểu Hiện	Hậu Quả	Cách Phòng Tránh
Nước đọng và ngưng tụ trên lớp cách điện	Bề mặt cáp ẩm do thi công khi mưa, sương mù hoặc thay đổi nhiệt độ	Giảm độ bám dính, tạo điều kiện phát sinh khuyết tật cách điện	Thi công trong điều kiện phù hợp, kiểm tra và làm khô hoàn toàn bề mặt trước lắp đặt
Bề mặt cách điện chưa khô sau vệ sinh	Dung môi còn ẩm hoặc hơi nước bị giữ lại dưới lớp co/đầu cáp	Tăng tổn hao điện môi, giảm chất lượng cách điện	Dùng dung môi phù hợp, chờ khô hoàn toàn trước khi ép cos hoặc lắp phụ kiện
Nước xâm nhập trong thời gian chờ thi công	Đầu cáp đã bóc nhưng chưa được bảo vệ, tiếp xúc với môi trường	Bụi bẩn và hơi ẩm tái bám, gây suy giảm độ tin cậy hệ thống	Bịt kín đầu cáp, che chắn khu vực thi công và hạn chế thời gian chờ giữa các công đoạn

Kiểm tra sau thi công khi cáp có nguy cơ nhiễm ẩm

Sau khi xử lý cáp nhiễm ẩm và hoàn tất thi công đầu cáp, cần thực hiện các thử nghiệm điện để xác nhận cách điện không bị suy giảm. Việc kiểm tra sau thi công giúp phát hiện sớm khuyết tật ẩn trước khi đóng điện và trong giai đoạn vận hành ban đầu.

Đo điện trở cách điện và thử nghiệm VLF

Đây là nhóm thử nghiệm cơ bản để đánh giá chất lượng cách điện sau thi công.

• Đo điện trở cách điện bằng megger ở điện áp DC phù hợp, ví dụ 5000V.
• Kiểm tra khả năng cách điện của cáp và phụ kiện sau khi lắp đặt.
• Thử nghiệm VLF để phát hiện khuyết tật cách điện tiềm ẩn.
• Ưu tiên VLF khi trước đó cáp có nguy cơ bị nhiễm ẩm.

AC Withstand Test và kiểm tra PD

Các thử nghiệm nâng cao giúp xác nhận đầu cáp chịu được điện áp vận hành và không phát sinh phóng điện bất thường.

• Thực hiện AC Withstand Test theo yêu cầu kỹ thuật của dự án.
• Kiểm tra đầu cáp có bị phóng điện sớm hoặc sự cố cách điện không.
• Đo phóng điện cục bộ PD bằng thiết bị chuyên dụng.
• Đảm bảo mức PD không vượt quá giới hạn tiêu chuẩn áp dụng.

Kiểm tra camera nhiệt và theo dõi vận hành

Sau khi đóng điện, cần tiếp tục theo dõi để phát hiện các dấu hiệu bất thường trong giai đoạn đầu vận hành.

• Dùng camera nhiệt để kiểm tra điểm nóng trên đầu cáp.
• Điểm nóng có thể liên quan đến lỗi cách điện hoặc điện trở tiếp xúc cao.
• Theo dõi vận hành trong 1–3 tháng đầu sau thi công.
• Chú ý các dấu hiệu như chênh lệch nhiệt độ, dòng rò cao hoặc âm thanh lạ.
• Nếu phát hiện bất thường, cần dừng kiểm tra chuyên sâu trước khi sự cố lan rộng.

Tiêu chuẩn kỹ thuật và hướng dẫn thi công

Các tiêu chuẩn IEC, IEEE và hướng dẫn kỹ thuật từ 3M là cơ sở kiểm soát điều kiện thi công đầu cáp trung thế trong môi trường có độ ẩm khác nhau. Tuân thủ đúng yêu cầu giúp đảm bảo chất lượng lắp đặt, hạn chế PD, suy giảm cách điện và giảm rủi ro sự cố sau đóng điện.

• Tiêu chuẩn IEC 60502-4, IEC 60840 và IEEE 404: Quy định yêu cầu về cấu tạo, thử nghiệm, vệ sinh, điều kiện thi công và kiểm tra chất lượng đối với hệ thống cáp trung thế và đầu cáp cách điện.
• Hướng dẫn thi công của 3M: Xác định các yêu cầu cụ thể về độ ẩm, xử lý bề mặt XLPE, kỹ thuật lắp đặt, ép cos, vệ sinh và thử nghiệm đối với từng loại đầu cáp như co nguội, co nhiệt, Elbow và T-Plug.
• Dừng thi công khi phát hiện nhiễm ẩm: Ngừng thao tác ngay khi phát hiện nước hoặc hơi ẩm trên cáp, đánh giá mức độ ảnh hưởng trước khi tiếp tục lắp đặt.
• Làm khô và vệ sinh lại bề mặt: Loại bỏ hoàn toàn hơi ẩm, bụi bẩn và tạp chất trên XLPE trước khi lắp phụ kiện để đảm bảo khả năng cách điện và độ kín của đầu cáp.
• Kiểm tra lại trước khi đóng điện: Thực hiện đo điện trở cách điện, thử nghiệm điện cần thiết và nghiệm thu theo yêu cầu kỹ thuật trước khi đưa hệ thống vào vận hành.

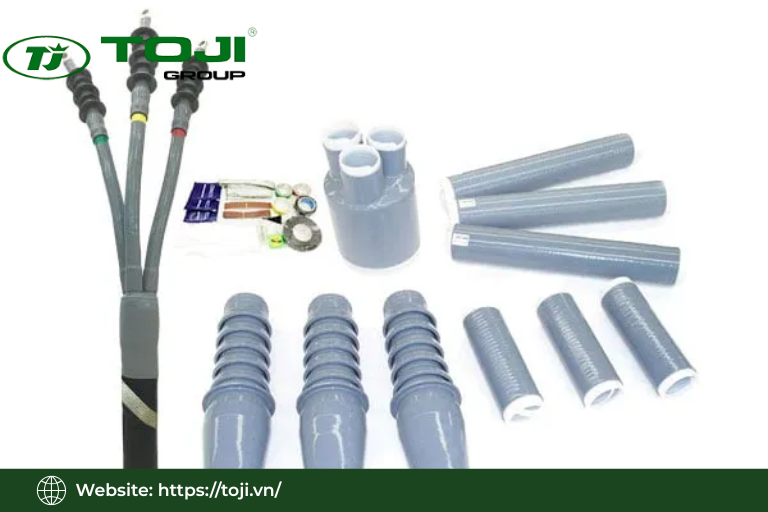

Xử lý khi cáp bị nhiễm ẩm trong thi công

Khi phát hiện cáp hoặc đầu cáp bị nhiễm ẩm, kỹ thuật viên cần dừng thi công để kiểm tra và xử lý ngay. Không nên tiếp tục lắp đặt khi cáp còn ẩm vì hơi nước bị giữ lại bên trong có thể gây suy giảm cách điện và sự cố sau khi đóng điện.

Nhận biết cáp bị nhiễm ẩm

Cáp nhiễm ẩm thường có dấu hiệu bất thường trên bề mặt cách điện hoặc tại đầu cáp đang chuẩn bị thi công.

• Bề mặt cách điện tối màu hơn bình thường.
• Xuất hiện vết nước, hơi ẩm hoặc đọng sương.
• Khi chạm tay có cảm giác ẩm, không khô sạch.
• Có thể dùng thiết bị đo độ ẩm bề mặt để kiểm tra thêm.

Dừng thi công và làm khô cáp

Khi xác nhận có hơi ẩm, cần dừng thao tác lắp đặt và ngăn ẩm tiếp tục xâm nhập vào cáp.

• Dừng thi công ngay tại vị trí phát hiện nhiễm ẩm.
• Bịt kín đầu cáp bằng nắp tạm hoặc vật liệu phù hợp.
• Làm khô bề mặt bằng quạt gió sạch hoặc phơi trong điều kiện phù hợp.
• Thời gian làm khô tham khảo khoảng 2–4 giờ tùy mức độ ẩm.

Kiểm tra lại bề mặt cách điện

Sau khi làm khô, cần kiểm tra lại để bảo đảm cáp đủ điều kiện tiếp tục thi công.

• Quan sát bề mặt cách điện dưới ánh sáng tốt.
• Kiểm tra bằng tay để xác nhận bề mặt đã khô hoàn toàn.
• Không còn vết nước, vệt ẩm hoặc bụi bẩn bám lại.
• Nếu cáp nhiễm ẩm lâu, cần đo lại điện trở cách điện bằng megger.

Tiếp tục thi công sau xử lý

Chỉ được tiếp tục lắp đặt khi cáp đã khô và không phát hiện dấu hiệu bất thường.

• Bề mặt cách điện phải sạch, khô và đạt yêu cầu.
• Kết quả kiểm tra ban đầu không có dấu hiệu suy giảm cách điện.
• Độ ẩm môi trường nên dưới 85% trước khi thi công tiếp.
• Tăng cường giám sát trong các bước tiếp theo để tránh nhiễm ẩm lặp lại.

Công nghệ 3M trong duy trì độ kín nước

Công nghệ co nguội, co nhiệt, vật liệu silicone và hệ thống điều khiển điện trường của 3M giúp đầu cáp duy trì khả năng chống ẩm, chống nước trong thời gian dài. Tuy nhiên, hiệu quả thực tế phụ thuộc lớn vào chất lượng xử lý bề mặt cáp và quy trình thi công đúng kỹ thuật.

• Ống co nguội và co nhiệt 3M: Ống co nguội tạo lực ép ổn định lên bề mặt cáp, trong khi lớp co nhiệt bên ngoài tạo thêm lớp bảo vệ chống nước, bụi và tác động môi trường.
• Vật liệu silicone và hệ thống điều khiển điện trường: Silicone giúp giảm ma sát khi lắp đặt, tăng khả năng tiếp xúc và hỗ trợ chống ẩm; hệ thống điều khiển điện trường giúp phân bố điện áp đồng đều, hạn chế tập trung điện trường.
• Điều kiện cần thiết để phát huy công nghệ 3M: Bề mặt XLPE phải sạch, khô hoàn toàn; kỹ thuật viên cần tuân thủ đúng hướng dẫn thi công, sử dụng dụng cụ chuyên dụng và kiểm soát chính xác từng bước lắp đặt.

Kết luận

Ảnh hưởng độ ẩm lắp đầu cáp 3M là rủi ro kỹ thuật thực sự với hậu quả lâu dài gồm Water Treeing, phóng điện cục bộ và suy giảm điện trở cách điện. Những vấn đề này không xuất hiện ngay sau thi công mà âm thầm phát triển trong suốt thời gian vận hành. Tuân thủ tiêu chuẩn và hướng dẫn kỹ thuật của nhà sản xuất 3M, kết hợp với dịch vụ thi công chuyên nghiệp của TOJI và thực hiện đầy đủ các thử nghiệm sau thi công, sẽ giúp tránh các sai lầm tốn kém và nâng cao tuổi thọ thực tế của đầu cáp.
