Lựa chọn ống co nguội với ống co nhiệt 3M ảnh hưởng trực tiếp đến độ an toàn, độ tin cậy và chi phí vòng đời công trình. Toji cung cấp phân tích kỹ thuật chuyên sâu về nguyên lý hoạt động, vật liệu, quy trình lắp đặt, ưu nhược điểm và tiêu chí lựa chọn, giúp kỹ sư điện, nhà thầu M&E và chủ đầu tư đưa ra quyết định đúng đắn.
Tổng quan ống co nguội với ống co nhiệt 3M
Cả ống co nguội 3M và ống co nhiệt đều là phụ kiện cách điện dùng để hoàn thiện đầu cáp và mối nối cáp trung thế, bảo vệ hệ thống khỏi hơi ẩm, bụi bẩn và hóa chất. Tuy nhiên, 2 nhóm sản phẩm này khác nhau căn bản về công nghệ thi công, vật liệu chế tạo và phương pháp tạo lực ép lên bề mặt cáp.
Khái niệm và vai trò của ống co nguội và ống co nhiệt 3M
Ống co nguội 3M là phụ kiện làm từ cao su silicone, được nong sẵn trên lõi nhựa xoắn. Sau khi kéo rút lõi, ống tự co ôm sát cáp mà không cần gia nhiệt, tạo áp lực liên tục và đồng đều lên bề mặt mối nối.
Ống co nhiệt trung thế làm từ polyolefin hoặc EVA, co lại khi được gia nhiệt bằng đèn khò hoặc thiết bị sinh nhiệt, tạo lớp bọc cách điện và chống ẩm chặt chẽ quanh đầu cáp hoặc mối nối.
Thành phần trong bộ phụ kiện cáp trung thế liên quan đến ống co
Ống co nguội và ống co nhiệt xuất hiện ở nhiều vị trí trong bộ phụ kiện: đầu cáp, hộp nối, ống gen bảo vệ mối nối. Một số sản phẩm như hộp nối QS2000E kết hợp cả 2 công nghệ, dùng Cold Shrink bên trong và ống co nhiệt bên ngoài.
Ống co không hoạt động độc lập mà nằm trong hệ thống gồm lớp điều áp, lớp cách điện chính và lớp bảo vệ cơ khí, tạo nên giải pháp hoàn chỉnh bảo vệ cáp trung thế.
Tìm hiểu thêm: Phân Biệt Đầu Co Nguội Và Co Nhiệt 3M
Nguyên lý hoạt động ống co nguội 3M công nghệ Cold Shrink
Công nghệ Cold Shrink của 3M dựa trên năng lượng đàn hồi tích trữ trong vật liệu silicone khi bị nong giãn. Cơ chế này tạo lực ép ổn định lâu dài mà không cần bất kỳ nguồn nhiệt nào trong quá trình thi công.
Cấu trúc cao su silicone trên lõi nhựa xoắn của ống co nguội 3M
Ống silicone Cold Shrink được đúc, nong giãn và cố định trên lõi nhựa xoắn trong nhà máy. Khi lắp đặt, kỹ thuật viên chỉ cần kéo dây lõi theo chiều quy định để ống tự co về kích thước thiết kế, ôm chặt vào cáp.
Vật liệu silicone có bề mặt nhẵn, tính đẩy nước tự nhiên và không dẫn điện, giúp giảm dòng rò và hạn chế phóng điện trên bề mặt đầu cáp trong môi trường ẩm hoặc ô nhiễm.
Cơ chế tự co và duy trì lực ép lên cáp của Cold Shrink
Năng lượng đàn hồi tích trữ trong silicone được giải phóng khi rút lõi, tạo lực ép liên tục lên bề mặt cáp trong suốt vòng đời vận hành. Lực ép này không phụ thuộc vào nhiệt độ môi trường thi công, từ đó giảm nguy cơ xuất hiện khe hở hoặc bọng khí gây phóng điện cục bộ.
Ảnh hưởng của Cold Shrink đến kín nước và cách điện mối nối
Ống co nguội kết hợp với băng mastic, lớp điều áp High-K và lớp bán dẫn cáp tạo hệ thống kín nước nhiều lớp, chống xâm nhập hơi ẩm và duy trì điện trường đều quanh khấc bán dẫn. Cấu hình này giúp bảo vệ cách điện mối nối ngay cả trong điều kiện quá tải và biến động nhiệt dài hạn.
Nguyên lý hoạt động ống co nhiệt 3M
Ống co nhiệt trung thế hoạt động dựa trên cấu trúc phân tử định hướng của vật liệu polyolefin hoặc EVA, cho phép co mạnh khi đạt ngưỡng nhiệt độ kích hoạt. Chất lượng lớp cách điện cuối cùng phụ thuộc trực tiếp vào kỹ thuật gia nhiệt trong quá trình thi công.
Cơ chế co của polyolefin/EVA khi gia nhiệt
Vật liệu polyolefin hoặc EVA được sản xuất với cấu trúc phân tử định hướng đặc biệt, co lại đồng đều khi gia nhiệt đến ngưỡng thiết kế. Tỉ lệ co 2:1 hoặc 3:1 phổ biến trong ống gen co nhiệt trung thế, tạo lớp bọc ép sát bề mặt cáp sau khi nguội.
Yêu cầu kiểm soát nhiệt độ, khoảng cách và kỹ thuật khò
Kỹ thuật viên phải kiểm soát nhiệt độ khò, tốc độ di chuyển ngọn lửa và khoảng cách đến ống để tránh co không đều, cháy vật liệu hoặc tạo bọt khí. Ống co nhiệt có dải nhiệt độ làm việc từ -55°C đến +130°C, nhưng nhiệt độ thi công phải cao hơn và được kiểm soát chặt chẽ, đòi hỏi tay nghề và kinh nghiệm của kỹ thuật viên.
Tác động của quy trình khò tới chất lượng cách điện và chống ẩm
Nếu gia nhiệt không đều, ống co nhiệt có thể bị co lệch, tạo khe hở hoặc vùng mỏng, làm suy giảm khả năng cách điện và chống nước. Khò quá lâu khiến vật liệu bị cháy hoặc giòn, rút ngắn tuổi thọ lớp bọc trong môi trường ngoài trời chịu tia UV và ozone.
So sánh cấu tạo vật liệu hai loại ống co
Sự khác biệt về vật liệu giữa ống co nguội 3M và ống co nhiệt quyết định trực tiếp khả năng đàn hồi, chống lão hóa, chịu tia UV, ozone và hóa chất trong suốt vòng đời vận hành. Kỹ sư cần hiểu rõ đặc tính từng nhóm vật liệu để lựa chọn đúng theo môi trường công trình.
| Tiêu chí | Silicone Rubber, EPDM (Ống Co Nguội) | Polyolefin, EVA (Ống Co Nhiệt) |
|---|---|---|
| Đặc tính vật liệu | Độ đàn hồi cao, không dẫn điện, bề mặt đẩy nước, duy trì tính ổn định trong dải nhiệt độ rộng. | Vật liệu nhiệt dẻo có khả năng co mạnh khi gia nhiệt, tạo lớp bọc cách điện chắc chắn. |
| Khả năng bám sát cáp | Liên tục ôm sát cáp nhờ tính đàn hồi, tự bù sự giãn nở và co ngót của cáp trong quá trình vận hành. | Sau khi co, độ đàn hồi thấp hơn nên khả năng tự điều chỉnh theo sự giãn nở của cáp hạn chế hơn. |
| Khả năng chịu nhiệt | Duy trì đặc tính ổn định trong khoảng 100–180°C, giúp giảm dòng rò và nâng cao độ tin cậy của hệ thống. | Nhiệt độ làm việc điển hình từ -55°C đến +130°C, đáp ứng yêu cầu của nhiều hệ thống điện trung thế. |
| Khả năng chịu UV, ozone | Khả năng chống tia UV, ozone và lão hóa ngoài trời rất tốt, phù hợp với môi trường khắc nghiệt. | Được bổ sung chất ổn định UV nhưng khả năng chống lão hóa ngoài trời phụ thuộc vào chất lượng vật liệu và kỹ thuật thi công. |
| Khả năng kháng môi trường | Chống ẩm, chống ăn mòn và chịu được nhiều điều kiện môi trường ô nhiễm hoặc ven biển. | Có khả năng kháng hóa chất và môi trường ở mức tốt nhưng có thể suy giảm nếu lớp co nhiệt bị hư hỏng hoặc thi công không đúng kỹ thuật. |
| Ứng dụng phù hợp | Đầu cáp co nguội ngoài trời, môi trường ẩm ướt, ô nhiễm, yêu cầu tuổi thọ và độ ổn định cao. | Đầu cáp co nhiệt trong nhà và ngoài trời, các dự án cần giải pháp kinh tế và thi công bằng phương pháp gia nhiệt. |
So sánh quy trình lắp đặt và an toàn thi công
Quy trình lắp đặt là điểm khác biệt rõ nhất giữa ống co nguội 3M với ống co nhiệt. Ống co nguội không cần nguồn nhiệt, trong khi ống co nhiệt yêu cầu đèn khò và kỹ thuật gia nhiệt, ảnh hưởng trực tiếp đến điều kiện thi công tại không gian hẹp, khu vực dễ cháy hoặc môi trường kín.
| Nội dung | Ống Co Nguội 3M | Ống Co Nhiệt 3M |
|---|---|---|
| Quy trình lắp đặt | Chuẩn bị cáp, xử lý màn chắn, quấn băng mastic, lắp đầu cốt, định vị ống co nguội, rút lõi nhựa xoắn và hoàn thiện lớp băng silicone. | Luồn ống co nhiệt qua cáp, hoàn thiện đấu nối, sau đó gia nhiệt bằng đèn khò hoặc thiết bị nhiệt đến khi ống co ôm sát bề mặt. |
| Yêu cầu thiết bị | Không cần đèn khò hoặc nguồn nhiệt, chỉ sử dụng các dụng cụ thi công thông thường. | Cần đèn khò gas hoặc thiết bị gia nhiệt chuyên dụng để kích hoạt quá trình co nhiệt. |
| Thời gian thi công | Nhanh, thao tác đơn giản, phù hợp với công trình cần rút ngắn thời gian lắp đặt. | Mất nhiều thời gian hơn do phải gia nhiệt đều và kiểm soát quá trình co của vật liệu. |
| Rủi ro an toàn | Không phát sinh ngọn lửa, giảm nguy cơ cháy nổ và phù hợp với môi trường kín hoặc khu vực có yêu cầu an toàn cao. | Có nguy cơ cháy nổ nếu thi công gần vật liệu dễ cháy, thiết bị chứa khí hoặc trong không gian hạn chế. |
| Sai sót thi công thường gặp | Rút lõi nhựa sai chiều hoặc định vị sai vị trí ống trước khi rút lõi. | Khò nhiệt không đều, quá nhiệt hoặc thiếu nhiệt khiến ống co lệch, tạo khe hở và làm giảm khả năng chống ẩm, cách điện. |
Ưu điểm của ống co nguội 3M trong công trình trung thế
Ống co nguội 3M nổi bật về tốc độ lắp đặt, lực ép ổn định lâu dài và khả năng thi công trong điều kiện khó. Những ưu điểm này đặc biệt có giá trị tại các công trình yêu cầu độ tin cậy cao như trạm biến áp, RMU, GIS, trung tâm dữ liệu và bệnh viện.
- Lực ép ổn định, ít phụ thuộc tay nghề: Cold Shrink 3M sử dụng lực đàn hồi tự nhiên của silicone để tạo áp lực ép đồng đều lên cáp, giúp giảm sai sót thi công và đảm bảo chất lượng lắp đặt ổn định.
- Hiệu quả trong không gian hẹp và môi trường dễ cháy: Không cần sử dụng đèn khò nên Cold Shrink 3M phù hợp với tủ RMU, GIS, hầm cáp và các khu vực có yêu cầu nghiêm ngặt về an toàn cháy nổ.
- Độ tin cậy vận hành lâu dài: Vật liệu silicone kết hợp lớp điều áp High-K và hệ thống làm kín nhiều lớp giúp giảm phóng điện cục bộ, chống xâm nhập hơi ẩm và duy trì hiệu quả cách điện ổn định trong các hệ thống điện trung thế.
Ưu điểm của ống co nhiệt 3M trong ứng dụng điện lực
Ống co nhiệt có lợi thế rõ về chi phí đầu tư ban đầu, đa dạng chủng loại và tính phổ biến trên thị trường. Trong điều kiện thi công thuận lợi, không hạn chế sử dụng nhiệt, ống co nhiệt vẫn là giải pháp được sử dụng rộng rãi cho nhiều loại công trình điện lực.
- Chi phí đầu tư ban đầu hợp lý: Ống co nhiệt trung thế thường có giá thành thấp hơn Cold Shrink 3M, phù hợp với các công trình có ngân sách hạn chế hoặc các vị trí không yêu cầu mức độ tin cậy đặc biệt cao.
- Đa dạng chủng loại và thương hiệu: Có nhiều lựa chọn về cấp điện áp, kích thước, tỷ lệ co và thương hiệu, đáp ứng nhu cầu sử dụng cho cáp lực, cáp điều khiển và cáp tín hiệu trong nhiều lĩnh vực khác nhau.
- Phù hợp với công trình thi công thông dụng: Ống co nhiệt phát huy hiệu quả tại các công trình ngoài trời hoặc khu vực thông thoáng, nơi có thể sử dụng đèn khò an toàn và đội ngũ thi công có đủ kinh nghiệm để đảm bảo chất lượng lắp đặt.
Nhược điểm và rủi ro của ống co nguội và ống co nhiệt 3M
Mỗi giải pháp đều có hạn chế riêng cần nhà thầu và chủ đầu tư cân nhắc trước khi quyết định. Hiểu rõ nhược điểm giúp tránh các lỗi thi công dẫn đến phóng điện cục bộ, rò điện hoặc xâm nhập ẩm trong vận hành.
Hạn chế và rủi ro của ống co nguội và ống co nhiệt 3M
- Hạn chế và rủi ro của ống co nguội: Chi phí đầu tư ban đầu thường cao hơn ống co nhiệt ở cấp điện áp 24 kV–36 kV. Ngoài ra, việc chọn sai kích thước ống hoặc rút lõi nhựa sai chiều có thể khiến ống không bao phủ đúng vị trí cần bảo vệ, làm giảm hiệu quả cách điện và chống ẩm.
- Hạn chế và rủi ro của ống co nhiệt: Chất lượng lắp đặt phụ thuộc nhiều vào tay nghề thi công. Gia nhiệt không đều hoặc quá nhiệt có thể làm ống co lệch, cháy hoặc xuất hiện lỗ rỗng, đồng thời việc sử dụng đèn khò làm tăng nguy cơ cháy nổ, bỏng và hư hỏng các thiết bị lân cận.
Tác động của sai sót thi công tới sự cố vận hành
Các khiếm khuyết nhỏ như khe hở, lỗ rỗng hoặc vùng mỏng trong lớp ống co trở thành điểm tập trung điện trường, gây phóng điện cục bộ và suy giảm cách điện theo thời gian. Hậu quả điển hình gồm đánh thủng cách điện, rò nước vào mối nối, dẫn tới mất điện diện rộng và chi phí sửa chữa lớn.
So sánh khả năng cách điện và kiểm soát điện trường
Khả năng kiểm soát điện trường là yếu tố kỹ thuật cốt lõi phân biệt ống co nguội 3M với ống co nhiệt trong ứng dụng trung thế. Lớp điều áp High-K tích hợp trong phụ kiện Cold Shrink tạo ra sự khác biệt đáng kể về mức độ an toàn phóng điện cục bộ.
| Tiêu chí | Cold Shrink 3M | Ống Co Nhiệt |
|---|---|---|
| Lớp điều áp (High-K) | Tích hợp sẵn lớp vật liệu High-K giúp phân bố điện trường đồng đều, giảm tập trung điện trường tại khấc bán dẫn và nâng cao tuổi thọ cách điện. | Thông thường không tích hợp sẵn lớp High-K, thường phải sử dụng thêm băng bán dẫn hoặc vật liệu điều khiển điện trường khi lắp đặt. |
| Khả năng giảm phóng điện cục bộ (PD) | Cấu hình điện trường ổn định nhờ sự kết hợp giữa lớp High-K và silicone đàn hồi, giúp giảm nguy cơ phóng điện cục bộ và rò điện. | Hiệu quả phụ thuộc nhiều vào kỹ thuật thi công; nếu xử lý điện trường không đúng có thể làm tăng nguy cơ phát sinh phóng điện cục bộ. |
| Khả năng chống xâm nhập hơi ẩm | Silicone co đàn hồi kết hợp băng mastic và băng silicone tạo độ kín cao, hạn chế hơi ẩm và nước xâm nhập vào vùng cách điện. | Có khả năng chống nước tốt khi thi công đúng kỹ thuật, nhưng các lỗi như co không đều hoặc khe hở có thể tạo đường xâm nhập của hơi ẩm theo thời gian. |
So sánh độ bền, tuổi thọ và chịu môi trường
Đánh giá độ bền cần xem xét toàn diện khả năng chịu nhiệt, tia UV, ozone, hóa chất và rung động cơ học của từng loại ống co trong điều kiện vận hành thực tế. Kết quả so sánh này giúp chủ đầu tư dự báo chi phí bảo trì và tuổi thọ hệ thống.
| Tiêu chí | Cold Shrink 3M | Ống Co Nhiệt |
|---|---|---|
| Khả năng chịu nhiệt và chu kỳ nhiệt | Vận hành liên tục ở 90°C, quá tải đến 130°C, vật liệu silicone chịu nhiệt khoảng 180°C và duy trì độ đàn hồi ổn định qua nhiều chu kỳ nhiệt. | Dải nhiệt độ làm việc khoảng -55°C đến +130°C, đáp ứng đa số ứng dụng trung thế nhưng độ đàn hồi sau co thấp hơn, dễ phát sinh ứng suất cục bộ sau thời gian dài. |
| Khả năng chịu UV, ozone và môi trường ngoài trời | Chống tia UV, ozone, độ ẩm và hóa chất rất tốt, phù hợp với môi trường ven biển, khu công nghiệp và các công trình ngoài trời. | Có khả năng chống UV nhưng độ bền ngoài trời phụ thuộc vào chất lượng vật liệu và kỹ thuật gia nhiệt; lớp ngoài có thể lão hóa nhanh hơn nếu thi công không đúng. |
| Khả năng chịu rung động và yêu cầu bảo trì | Lực ép đàn hồi liên tục giúp duy trì độ kín và tiếp xúc ổn định khi có rung động hoặc biến đổi nhiệt độ, giảm nhu cầu bảo trì. | Sau khi co, vật liệu cứng hơn nên có thể xuất hiện khe hở hoặc nứt tại bề mặt tiếp xúc khi chịu rung động kéo dài, cần kiểm tra định kỳ thường xuyên hơn. |
Phạm vi ứng dụng ống co nguội và ống co nhiệt 3M
Việc chọn đúng giải pháp cho từng vị trí trong hệ thống giúp tối ưu đồng thời chi phí và độ tin cậy. Chiến lược kết hợp cả 2 công nghệ trong một dự án là hướng tiếp cận thực tế được nhiều nhà thầu M&E và đơn vị điện lực áp dụng.
- Ứng dụng ống co nguội 3M: Phù hợp cho trạm biến áp, tủ RMU, GIS, điện gió và điện mặt trời, đặc biệt tại các vị trí yêu cầu độ tin cậy cao, không gian lắp đặt hạn chế và khả năng chống chịu tốt với môi trường ngoài trời.
- Ứng dụng ống co nhiệt 3M: Thích hợp cho các tuyến cáp ngầm, khu đô thị, nhà máy và các công trình thông dụng, đồng thời được sử dụng để bảo vệ mối nối, dây điều khiển và dây tín hiệu với chi phí đầu tư hợp lý.
- Chiến lược kết hợp hai giải pháp: Sử dụng Cold Shrink tại các điểm đấu nối quan trọng như đầu cáp vào thiết bị hoặc trong tủ RMU, kết hợp với ống co nhiệt ở các vị trí ít quan trọng hơn để cân bằng giữa hiệu quả kỹ thuật và chi phí đầu tư.

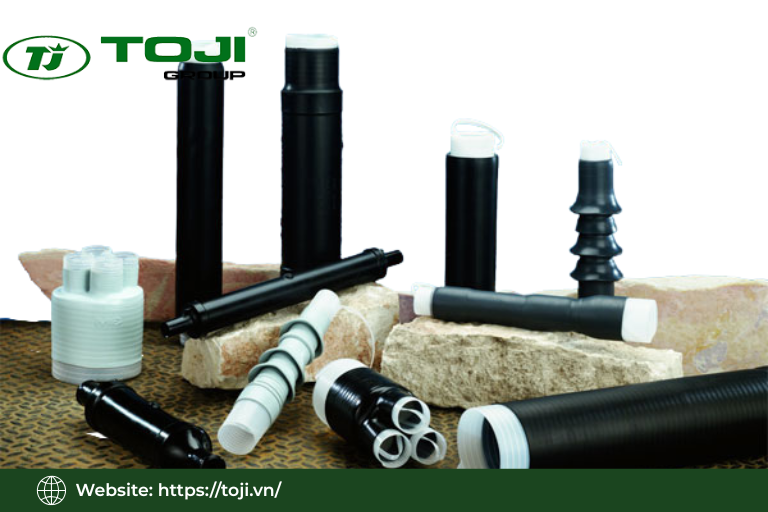

Hướng dẫn lựa chọn giải pháp theo điều kiện công trình
Quyết định giữa ống co nguội 3M và ống co nhiệt không nên chỉ dựa trên giá vật tư. Kỹ sư và nhà thầu cần xây dựng khung đánh giá theo cấp điện áp, loại cáp, môi trường, an toàn cháy nổ, thời gian thi công và ngân sách để đưa ra lựa chọn đúng đắn.
- Cấp điện áp, loại cáp và cấu trúc màn chắn: Cold Shrink 3M phù hợp cho hệ thống đến 36 kV với cáp XLPE hoặc EPR, cáp 1 lõi hoặc 3 lõi, màn chắn băng đồng hoặc sợi đồng, có hoặc không có giáp. Ống co nhiệt cũng được sử dụng trong dải điện áp 6–36 kV nhưng cần lựa chọn đúng model theo tiêu chuẩn IEC và thông số của cáp.
- Môi trường lắp đặt và yêu cầu an toàn: Cold Shrink là lựa chọn ưu tiên cho không gian hẹp, tủ RMU, GIS hoặc khu vực có yêu cầu cao về an toàn cháy nổ vì không cần gia nhiệt. Với các công trình ngoài trời hoặc môi trường thông thường, ống co nhiệt là giải pháp kinh tế nếu được thi công đúng kỹ thuật.
- Tiến độ thi công và ngân sách đầu tư: Cold Shrink giúp rút ngắn thời gian lắp đặt và giảm phụ thuộc vào thiết bị hỗ trợ, phù hợp với các dự án cần đẩy nhanh tiến độ. Trong khi đó, ống co nhiệt có chi phí đầu tư ban đầu thấp hơn, thích hợp với các dự án ưu tiên tối ưu ngân sách nhưng vẫn cần cân nhắc tổng chi phí vận hành và bảo trì lâu dài.
Tiêu chuẩn kỹ thuật IEC và IEEE áp dụng
Cả ống co nguội 3M và ống co nhiệt trung thế đều cần đáp ứng các tiêu chuẩn quốc tế về thử nghiệm điện áp, chu kỳ nhiệt, phóng điện cục bộ và chống nước. Việc kiểm tra chứng nhận tiêu chuẩn là bước bắt buộc trước khi đưa phụ kiện vào hệ thống trọng yếu.
- Tiêu chuẩn áp dụng cho phụ kiện trung thế: Cả ống co nguội 3M và ống co nhiệt trung thế đều phải đáp ứng các tiêu chuẩn quốc tế về điện áp chịu đựng, chu kỳ nhiệt, phóng điện cục bộ (PD) và khả năng chống nước trước khi đưa vào vận hành.
- Tiêu chuẩn IEC 60502-4 và IEC 60840: Quy định các yêu cầu kỹ thuật và thử nghiệm đối với phụ kiện cáp trung thế. Khi lựa chọn sản phẩm, cần xác nhận chứng nhận IEC phù hợp với cấp điện áp của hệ thống.
- Tiêu chuẩn IEEE 48 và IEEE 404: Áp dụng cho đầu cáp và hộp nối trung thế, quy định các thử nghiệm về điện áp, chu kỳ nhiệt, phóng điện cục bộ và độ kín nước, đặc biệt được sử dụng rộng rãi trong các dự án yêu cầu độ tin cậy cao.
- Thử nghiệm điện áp chịu đựng, chu kỳ nhiệt và chống nước: Các phép thử này giúp đánh giá khả năng vận hành an toàn của phụ kiện trong điều kiện thực tế. Cold Shrink 3M thường có ưu thế về khả năng kiểm soát phóng điện cục bộ nhờ lớp điều áp High-K và vật liệu silicone có độ đàn hồi cao.
Phân tích chi phí đầu tư và tổng chi phí sở hữu (TCO)
Mặc dù ống co nguội 3M có giá mua vật tư ban đầu cao hơn, tổng chi phí sở hữu trong vòng đời hệ thống cáp trung thế có thể thấp hơn ống co nhiệt nhờ ít sự cố, ít bảo trì và thi công nhanh hơn. Phân tích TCO giúp chủ đầu tư đưa ra quyết định tài chính đúng đắn hơn thay vì chỉ nhìn vào đơn giá vật tư.
Cấu phần chi phí của ống co nguội và ống co nhiệt 3M
Chi phí gồm: vật tư (đầu cáp, hộp nối, ống gen), dụng cụ (đèn khò và khí gas với ống co nhiệt), nhân công và kiểm tra nghiệm thu. Chi phí vật tư Cold Shrink 3M cao hơn, nhưng chi phí dụng cụ nhiệt và thời gian thi công thấp hơn, giúp bù trừ phần nào sự chênh lệch đơn giá.
Tác động đến nhân công, thời gian thi công và bảo trì
Cold Shrink giúp giảm thời gian thi công trên mỗi mối nối nhờ quy trình rút lõi đơn giản, không cần chuẩn bị thiết bị nhiệt, đặc biệt tại không gian hẹp và dự án nhiều điểm nối. Ống co nhiệt cần thời gian chuẩn bị, thao tác cẩn thận và kiểm tra sau nguội, dẫn tới chi phí nhân công và thời gian thi công cao hơn tính trên toàn bộ dự án.
So sánh TCO trong vòng đời hệ thống cáp trung thế
Cold Shrink có thể đạt TCO thấp hơn ở hệ thống trung thế trọng yếu do giảm sự cố, bảo trì và gián đoạn vận hành; ống co nhiệt phù hợp nơi chấp nhận rủi ro cao hơn để đổi lấy chi phí đầu tư ban đầu thấp. Nhà thầu và chủ đầu tư nên xây dựng ma trận đánh giá TCO riêng cho từng dự án, gắn với mức độ quan trọng của phụ tải và yêu cầu độ tin cậy.
Lỗi thường gặp và kinh nghiệm thi công thực tế
Hiểu rõ các lỗi thi công phổ biến với cả ống co nguội 3M và ống co nhiệt giúp kỹ sư hiện trường phòng tránh chủ động và xây dựng quy trình kiểm tra nghiệm thu chặt chẽ hơn.
| Nội dung | Ống Co Nguội | Ống Co Nhiệt |
|---|---|---|
| Lỗi thi công thường gặp | Chọn sai kích thước ống, quấn băng mastic sai vị trí hoặc rút lõi không đúng kỹ thuật khiến ống co lệch và không bao phủ hết vùng cần bảo vệ. | Gia nhiệt không đều, khò quá nóng hoặc quá nhanh làm vật liệu cháy, co lệch hoặc không ôm sát bề mặt cáp. |
| Biện pháp phòng tránh | Kiểm tra đường kính cáp, lựa chọn đúng mã sản phẩm và thực hiện đúng quy trình định vị, rút lõi theo hướng dẫn của nhà sản xuất. | Sử dụng đèn khò đúng công suất, giữ khoảng cách phù hợp, di chuyển ngọn lửa liên tục và kiểm tra độ co đều sau khi hoàn tất. |
| Kiểm tra và nghiệm thu | Kiểm tra ngoại quan, độ kín nước, điện trở cách điện và thử nghiệm điện áp theo yêu cầu để đảm bảo chất lượng lắp đặt. | Áp dụng quy trình nghiệm thu tương tự, kết hợp checklist theo tiêu chuẩn IEC/IEEE nhằm phát hiện sớm các lỗi thi công và giảm nguy cơ sự cố trong quá trình vận hành. |
Ứng dụng thực tế và case study dự án trung thế
Trong thực tế, cả ống co nguội 3M và ống co nhiệt đều đang được triển khai rộng rãi tại nhiều loại công trình khác nhau, từ khu công nghiệp, nhà máy sản xuất, trung tâm dữ liệu, bệnh viện, sân bay, cảng biển đến các dự án năng lượng tái tạo. Cách kết hợp 2 giải pháp theo vị trí quan trọng là kinh nghiệm thực tế của nhiều nhà thầu M&E lớn.
Hệ thống cáp trung thế trong khu công nghiệp và nhà máy
Tại nhà máy công nghiệp với nhiều máy biến áp trung thế, nhà thầu thường dùng Cold Shrink cho các đầu cáp vào thiết bị chính và ống co nhiệt cho các điểm nối phụ, cân bằng giữa chi phí và độ tin cậy. Chiến lược này giúp giảm rủi ro ngừng sản xuất tại các điểm quan trọng trong khi vẫn kiểm soát ngân sách vật tư.
Trung tâm dữ liệu, bệnh viện, sân bay, cảng biển
Tại các công trình yêu cầu điện luôn ổn định như trung tâm dữ liệu, bệnh viện, sân bay và cảng biển, Cold Shrink 3M thường được ưu tiên do độ tin cậy cao và khả năng chống môi trường khắc nghiệt. Ống co nhiệt được giới hạn ở các vị trí kém quan trọng hơn hoặc tuyến cấp dự phòng, kết hợp với quy trình kiểm tra nghiêm ngặt.
Dự án năng lượng tái tạo điện gió, điện mặt trời
Các dự án điện gió và điện mặt trời với nhiều cáp trung thế ngoài trời, chịu gió, tia UV và mưa, đặc biệt phù hợp với Cold Shrink silicone tại đầu cáp vào tua bin, biến tần và RMU. Ống co nhiệt có thể bổ trợ cho các đoạn cáp phụ và hộp đấu nối phụ ở những vị trí ít khắc nghiệt hơn và rủi ro sự cố thấp.
Kết luận
Lựa chọn giữa ống co nguội 3M với ống co nhiệt phải dựa trên nguyên lý hoạt động, vật liệu, quy trình lắp đặt, khả năng cách điện, độ bền môi trường và tổng chi phí sở hữu, không chỉ đơn giá vật tư. Toji, với hơn kinh nghiệm phân phối thiết bị điện chính hãng 3M và các thương hiệu quốc tế hàng đầu, sẵn sàng hỗ trợ kỹ sư và nhà thầu lựa chọn đúng giải pháp phụ kiện cáp phù hợp với từng công trình cụ thể. Tham khảo thêm danh mục sản phẩm 3M tại Toji và thiết bị điện trung thế để tìm hiểu đầy đủ các lựa chọn phù hợp với dự án của bạn.
