Đầu cáp Elbow 3M và T-Plug 3M là 2 phụ kiện đấu nối cáp ngầm trung thế của hãng 3M, nhưng được thiết kế cho giao diện bushing và mục đích sử dụng khác nhau. Bài viết từ Toji giúp kỹ sư điện, tư vấn thiết kế và nhà thầu M&E nắm rõ sự khác biệt cấu tạo, nguyên lý, tiêu chuẩn kỹ thuật, khả năng tương thích và cách lựa chọn đúng giải pháp cho từng công trình.
Tổng quan về đầu cáp Elbow 3M và T-Plug 3M
Cả 2 loại đầu cáp Elbow 3M và T-Plug 3M đều thuộc nhóm separable connector của 3M, được sử dụng để kết nối cáp ngầm trung thế với tủ RMU, tủ GIS, máy biến áp và các thiết bị đóng cắt trung thế.
Vai trò và bối cảnh sử dụng trong lưới phân phối trung thế
Các đầu nối Elbow và T-Plug đóng vai trò quan trọng trong việc đảm bảo an toàn, độ tin cậy và khả năng vận hành ổn định của hệ thống cáp ngầm trung thế. Dưới đây là những điểm cần nắm rõ trước khi lựa chọn và lắp đặt các loại separable connector này.
- Yêu cầu kỹ thuật đối với cáp ngầm trung thế: Hệ thống cáp 12–36 kV yêu cầu phụ kiện đấu nối phải đảm bảo phân bố điện trường đồng đều, duy trì khả năng cách điện và chống xâm nhập nước. Elbow và T-Plug được thiết kế với cao su EPDM, lớp bán dẫn điều khiển điện trường và tiếp điểm chính xác để đáp ứng các yêu cầu này.
- Khác biệt giữa Separable Connector và hộp đấu nối hở: Elbow và T-Plug tạo kết nối kín hoàn toàn giữa cáp và thiết bị, hạn chế hơi ẩm, bụi bẩn và nguy cơ phóng điện. So với hộp đấu nối hở truyền thống, giải pháp này nâng cao độ an toàn và giảm nguy cơ sự cố trong quá trình vận hành.
- Lựa chọn đúng loại Connector: Việc lựa chọn đúng loại Elbow hoặc T-Plug, đúng giao diện bushing và đúng cấp điện áp ngay từ giai đoạn thiết kế giúp tránh sai sót khi lắp đặt, hạn chế phát sinh chi phí và đảm bảo hệ thống vận hành ổn định lâu dài.
Tìm hiểu thêm: Phụ kiện đấu nối đầu cáp 3M

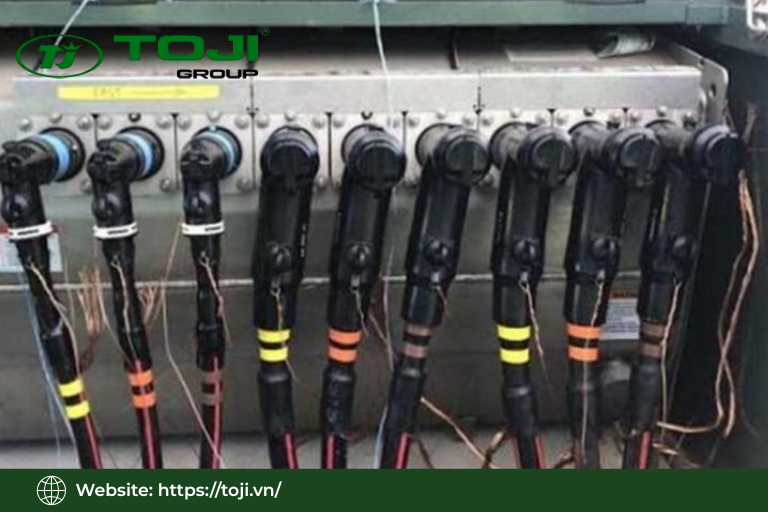

Đầu cáp Elbow 3M: Cấu tạo, nguyên lý và ứng dụng
Elbow 3M là separable connector dạng khuỷu 90°, được thiết kế để kết nối cáp ngầm trung thế với bushing của máy biến áp phân phối, tủ đóng cắt và một số thiết bị trung thế sử dụng giao diện bushing kiểu IEEE hoặc kiểu Elbow.
Cấu tạo cơ khí-điện của Elbow 3M
Đầu cáp Elbow 3M được thiết kế với nhiều lớp vật liệu và chi tiết chức năng nhằm đảm bảo khả năng cách điện, kiểm soát điện trường và truyền tải điện an toàn. Dưới đây là các thành phần cấu tạo chính của sản phẩm.
- Vỏ cao su EPDM: Được chế tạo từ cao su EPDM có độ bền điện môi cao, khả năng chịu nhiệt, chống tia UV và chống lão hóa. Vật liệu này có tính đàn hồi tốt, giúp connector ôm kín bushing, tạo khả năng chống nước và chống bụi mà không cần bổ sung vật liệu làm kín.
- Lớp bán dẫn điều khiển điện trường: Bố trí trên bề mặt EPDM tại vùng chuyển tiếp giữa cáp và connector, tạo bề mặt đẳng thế giúp phân bố điện trường đồng đều, giảm nguy cơ phóng điện cục bộ và nâng cao tuổi thọ cách điện.
- Lõi dẫn điện và hệ thống tiếp điểm: Gồm ống tiếp xúc bằng đồng hoặc hợp kim đồng kết nối với ruột dẫn cáp thông qua đầu cos ép chuyên dụng. Khi lắp vào bushing của thiết bị, hệ thống tiếp điểm tạo đường dẫn điện ổn định từ cáp đến thiết bị.
- Cơ cấu đóng cắt của Elbow Loadbreak và Deadbreak: Elbow Loadbreak sử dụng đầu nối dạng probe hoặc contact tong, cho phép thao tác đóng cắt có tải với bushing tương thích. Trong khi đó, Elbow Deadbreak không có cơ cấu dập hồ quang nên chỉ được phép thao tác khi mạch điện đã được cô lập hoàn toàn và xác nhận không còn điện áp.
Nguyên lý kiểm soát điện trường và chống phóng điện
Nguyên lý hoạt động của đầu cáp Elbow 3M được thiết kế nhằm đảm bảo phân bố điện trường đồng đều, duy trì khả năng cách điện và chống xâm nhập hơi ẩm trong suốt quá trình vận hành. Các cơ chế chính gồm:
- Kiểm soát điện trường: Lớp bán dẫn của Elbow 3M liên kết với lớp bán dẫn của cáp, tạo hệ thống che chắn liên tục giúp phân bố điện trường đồng đều và hạn chế hiện tượng tập trung điện trường tại vùng chuyển tiếp.
- Tối ưu phân bố điện trường: Cấu trúc cách điện bằng EPDM được thiết kế và mô phỏng để giảm gradient điện trường, đặc biệt tại khu vực góc khuỷu 90°, từ đó hạn chế nguy cơ phát sinh phóng điện cục bộ trong quá trình vận hành.
- Khả năng kín nước và chống ẩm: Vỏ EPDM có độ đàn hồi cao ôm sát bushing, tạo lớp làm kín tự nhiên giúp ngăn nước, hơi ẩm và các tác nhân môi trường xâm nhập, đảm bảo độ tin cậy cho cả hệ thống lắp đặt trong nhà và ngoài trời.

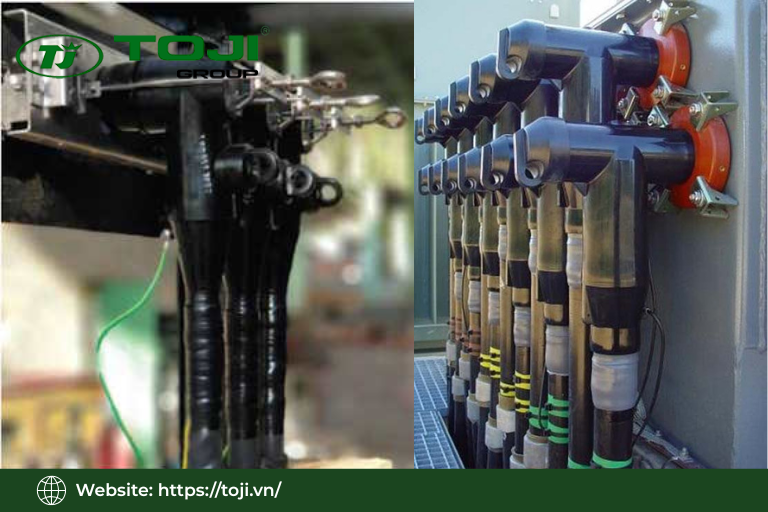

Đầu cáp T-Plug 3M: Cấu tạo, nguyên lý và ứng dụng
T-Plug 3M là separable connector dạng chữ T theo tiêu chuẩn giao diện Interface C IEC, được thiết kế đặc biệt cho các tủ RMU và tủ GIS sử dụng bushing hình trụ bán dẫn chuẩn hóa Interface C.
Cấu tạo giao diện Interface C 630A
Đầu cáp T-Plug 3M được thiết kế cho các hệ thống trung thế sử dụng giao diện Interface C, đáp ứng yêu cầu về khả năng mang tải lớn, kiểm soát điện trường và độ tin cậy cao trong vận hành. Các thành phần cấu tạo chính gồm:
- Vỏ EPDM và lớp bán dẫn: Thân T-Plug được chế tạo từ cao su EPDM cách điện kết hợp lớp bán dẫn bao phủ bên ngoài, tạo hệ thống che chắn điện trường liên tục và kết nối với màn chắn kim loại của cáp cũng như hệ thống tiếp địa.
- Lõi dẫn điện theo chuẩn Interface C: Hệ thống tiếp điểm được thiết kế theo tiêu chuẩn CENELEC EN 50180/50181, bảo đảm khả năng lắp ghép chính xác và tương thích với các bushing Interface C của nhiều nhà sản xuất.
- Cơ chế kết nối với bushing Interface C: Khi lắp đặt, tiếp điểm trung tâm của T-Plug kết nối chắc chắn với bushing 630 A, đồng thời bề mặt bán dẫn EPDM tiếp xúc kín với bề mặt bán dẫn của bushing để duy trì khả năng kiểm soát điện trường.
- Khả năng mang tải liên tục 630 A: Hệ thống tiếp điểm sử dụng vật liệu dẫn điện chất lượng cao, diện tích tiếp xúc lớn và bề mặt được gia công tối ưu nhằm giảm điện trở tiếp xúc, hạn chế phát nhiệt và đảm bảo vận hành ổn định trong thời gian dài.
Nguyên lý kiểm soát điện trường dòng tải lớn
Nguyên lý hoạt động của T-Plug 3M được tối ưu để kiểm soát điện trường, đảm bảo khả năng cách điện và vận hành ổn định trong các hệ thống trung thế mang tải lớn. Các cơ chế chính bao gồm:
- Kiểm soát điện trường bằng lớp bán dẫn EPDM: Lớp bán dẫn được thiết kế theo hình dạng chữ T, tạo đường đẳng thế liên tục từ màn chắn cáp đến bề mặt bushing Interface C, giúp ngăn điện trường lan ra bề mặt ngoài của connector và hạn chế nguy cơ phóng điện.
- Tối ưu gradient điện trường: Hình học của lớp EPDM được tính toán để kiểm soát gradient điện trường tại các vị trí quan trọng như cổ cáp, vùng tiếp xúc với bushing Interface C và các góc chuyển tiếp trong thân T-Plug, từ đó giảm nguy cơ phát sinh phóng điện cục bộ.
- Đảm bảo ổn định khi mang tải lớn: Thiết kế của T-Plug duy trì khả năng kiểm soát điện trường ngay cả khi vận hành liên tục ở dòng điện định mức 630 A và nhiệt độ tăng cao, góp phần nâng cao độ tin cậy và tuổi thọ của hệ thống.
Ưu điểm của từng loại đầu cáp
Mỗi loại connector Elbow và T-Plug có điểm mạnh riêng biệt xuất phát từ thiết kế và mục đích ứng dụng của chúng. Không có loại nào vượt trội hoàn toàn hơn loại kia, mà mỗi loại phù hợp với những điều kiện và yêu cầu khác nhau. Hiểu rõ ưu điểm của từng loại giúp kỹ sư và chủ đầu tư đưa ra quyết định lựa chọn tối ưu dựa trên yêu cầu thực tế của công trình.
| Tiêu chí | Elbow 3M | T-Plug 3M |
|---|---|---|
| Ưu điểm nổi bật | Thiết kế khuỷu 90°, phù hợp không gian hẹp tại đầu máy biến áp | Chịu dòng lớn 630 A hoặc 1250 A, phù hợp lưới trung thế tải cao |
| Không gian lắp đặt | Tiết kiệm không gian, giảm bán kính uốn cáp | Bố trí gọn gàng trên tủ RMU/GIS theo chuẩn Interface C |
| Khả năng thao tác | Phiên bản Loadbreak cho phép đóng cắt có tải bằng sào chuyên dụng | Chỉ tháo lắp khi thiết bị đã cách ly hoàn toàn, thao tác đóng cắt thực hiện trong RMU |
| Khả năng chịu tải | Phổ biến 200 A hoặc 600 A | Phổ biến 630 A, có phiên bản 1250 A |
| Độ kín nước | EPDM đàn hồi tạo kín nước tốt tại bushing | EPDM ép kín toàn bộ Interface C, chống ẩm và ngập nước hiệu quả |
| Độ bền môi trường | Chịu UV, ozone và điều kiện ngoài trời tốt | Phù hợp môi trường ẩm, ven biển và tủ RMU ngoài trời |
| Khả năng mở rộng | Phù hợp kết nối ổn định, ít thay đổi | Dễ bổ sung lộ cáp mới trong tủ RMU mà không cần thay đổi cấu hình hệ thống |
| Bảo trì | Thuận tiện bảo trì máy biến áp nhờ khả năng Loadbreak | Chi phí bảo trì thấp, độ ổn định điện trường cao, giảm nguy cơ sự cố |
| Ứng dụng điển hình | Máy biến áp phân phối, trạm kiosk, đầu cáp ngoài trời | Tủ RMU, GIS, trung tâm dữ liệu, bệnh viện, sân bay, cảng biển, khu công nghiệp |
| Chi phí | Một số cấu hình có giá thấp hơn do thiết kế đơn giản hơn | Thường cao hơn nhưng phù hợp hệ thống yêu cầu độ tin cậy và dòng tải lớn |
So sánh hình dạng, giao diện bushing và cấu tạo
Sự khác biệt rõ ràng nhất giữa đầu cáp Elbow 3M và T-Plug 3M nằm ở hình dạng cơ khí, loại giao diện bushing mà chúng phục vụ và phương thức kết nối với thiết bị
| Tiêu chí | Elbow 3M | T-Plug 3M |
|---|---|---|
| Hình dạng và giao diện bushing | Thiết kế dạng khuỷu 90°, sử dụng giao diện bushing theo tiêu chuẩn IEEE 386 (200 A hoặc 600 A), phù hợp với máy biến áp phân phối và một số switchgear. | Thiết kế dạng chữ T, sử dụng giao diện Interface C 630 A theo CENELEC EN 50180/50181, chủ yếu dùng cho tủ RMU và GIS. |
| Phương thức đấu nối và thao tác cắt tải | Có cả phiên bản Loadbreak (đóng cắt có tải) và Deadbreak (đóng cắt không tải). Phiên bản Loadbreak cho phép thao tác bằng sào cách điện khi hệ thống đang mang tải. | Là đầu nối Dead Front dùng cho đấu nối cố định. Việc đóng cắt được thực hiện bởi máy cắt hoặc cầu dao trong tủ RMU, connector chỉ được tháo lắp khi đã cách ly hoàn toàn nguồn điện. |
| Vật liệu cách điện và lớp bán dẫn | Sử dụng cao su EPDM kết hợp lớp bán dẫn để kiểm soát điện trường, tối ưu cho cấu trúc khuỷu 90° và giao diện IEEE. | Cũng sử dụng EPDM và lớp bán dẫn nhưng được tối ưu cho Interface C, khả năng tản nhiệt tốt hơn và đáp ứng yêu cầu mang tải liên tục 630 A. |
So sánh điện áp, dòng định mức và khả năng vận hành
Cả đầu cáp Elbow 3M và T-Plug 3M đều có phiên bản cho hệ thống 12-24-36 kV, nhưng mục tiêu thiết kế của 2 dòng sản phẩm khác nhau về dòng định mức và khả năng vận hành.
| Tiêu chí | Elbow 3M | T-Plug 3M |
|---|---|---|
| Dòng định mức và cấp điện áp | Có các cấp điện áp 15 kV, 25 kV và 35 kV; dòng định mức phổ biến 200 A hoặc 600 A theo IEEE 386, phù hợp với máy biến áp và hệ thống phân phối trung thế. | Có các cấp điện áp 12 kV, 24 kV và 36 kV; dòng định mức phổ biến 630 A hoặc 1250 A theo CENELEC EN 50180/50181, thích hợp cho tủ RMU và GIS. |
| Khả năng vận hành và an toàn | Phiên bản Loadbreak cho phép đóng cắt có tải bằng sào cách điện nhưng yêu cầu quy trình vận hành nghiêm ngặt và người thao tác được đào tạo. | Là đầu nối Dead Front, không dùng để đóng cắt có tải; mọi thao tác được thực hiện thông qua máy cắt hoặc cầu dao trong tủ RMU, giúp nâng cao mức độ an toàn. |
| Khả năng bảo trì và mở rộng hệ thống | Thường phải cắt điện và cô lập máy biến áp trước khi tháo lắp hoặc bảo trì connector, phù hợp với các kết nối ít thay đổi. | Cho phép mở rộng hoặc bổ sung lộ cáp thuận tiện trong tủ RMU sau khi cách ly từng ngăn, phù hợp với các hệ thống cần tính linh hoạt và khả năng mở rộng trong tương lai. |
So sánh khả năng tương thích với thiết bị trung thế
Tương thích giao diện bushing là yếu tố then chốt quyết định lựa chọn Elbow hay T-Plug cho từng điểm đấu nối trong hệ thống. Không có sự tương thích nào giữa giao diện IEEE của Elbow và giao diện Interface C của T-Plug.
| Tiêu chí | Elbow 3M | T-Plug 3M |
|---|---|---|
| Giao diện tiêu chuẩn | Sử dụng bushing theo IEEE Std 386 (200 A hoặc 600 A), có cơ chế Loadbreak hoặc Deadbreak, phù hợp với máy biến áp phân phối và một số thiết bị trung thế theo chuẩn IEEE. | Sử dụng Interface C theo CENELEC EN 50180/50181 (630 A hoặc 1250 A), thiết kế Dead Front, phổ biến trên các tủ RMU và GIS theo tiêu chuẩn IEC. |
| Đặc điểm giao diện | Bushing có buồng dập hồ quang tích hợp (đối với Loadbreak), sử dụng tiếp điểm dạng probe và socket, hỗ trợ thao tác đóng cắt có tải. | Bushing hình trụ với tiếp điểm trung tâm và bề mặt bán dẫn bao quanh, không tích hợp cơ cấu dập hồ quang, mọi thao tác đóng cắt được thực hiện bên trong tủ. |
| Thiết bị tương thích | Tương thích với các máy biến áp phân phối và thiết bị sử dụng bushing IEEE của ABB, Siemens, Thibidi, EEMC và nhiều nhà sản xuất khác (tùy model bushing). | Tương thích với các tủ RMU/GIS sử dụng Interface C như ABB SafePlus, Schneider Electric RM6, Siemens 8DJH, Eaton, Lucy Electric, Ormazabal, Elko, SFA Electric và các thiết bị cùng chuẩn Interface C. |
| Ứng dụng điển hình | Đấu nối cáp trung thế vào máy biến áp phân phối hoặc các thiết bị sử dụng bushing IEEE, phù hợp với các hệ thống cần khả năng Loadbreak. | Đấu nối cáp trung thế cho tủ RMU, GIS và các trạm điện sử dụng Interface C, đáp ứng yêu cầu mang tải lớn và mở rộng hệ thống linh hoạt. |
Bảng lựa chọn theo điện áp và dòng tải
| Cấu hình hệ thống | Khuyến nghị lựa chọn |
|---|---|
| Lưới 22–24 kV, dòng tải dưới 200 A tại đầu máy biến áp phân phối | Chọn Elbow 24 kV 200 A Loadbreak. Giải pháp này cho phép đóng cắt có tải trực tiếp tại bushing máy biến áp, thuận tiện cho công tác bảo trì và vận hành. |
| Lưới 22–24 kV, dòng tải 200–600 A tại đầu cáp tủ RMU Interface C | Chọn T-Plug 24 kV 630 A. Đây là cấu hình tiêu chuẩn được sử dụng phổ biến trên các tủ RMU 22 kV tại Việt Nam. |
| Lưới 35 kV, dòng tải dưới 600 A tại đầu máy biến áp | Chọn Elbow 35 kV 600 A Loadbreak hoặc Deadbreak tùy theo cấu hình bushing của thiết bị. Cần kiểm tra catalogue máy biến áp để xác định đúng loại giao diện trước khi lựa chọn. |
| Lưới 35 kV, dòng tải lớn sử dụng tủ RMU Interface C | Chọn T-Plug 36 kV 630 A hoặc 1250 A tùy theo dòng tải thiết kế. Đây là cấu hình phổ biến trong các trạm điện trung thế 35 kV của khu công nghiệp và hạ tầng năng lượng. |
Hướng dẫn lựa chọn đầu cáp theo từng công trình
Quy trình lựa chọn connector phù hợp bắt đầu từ 4 câu hỏi cơ bản: điện áp hệ thống là bao nhiêu, dòng tải thiết kế trên lộ cáp là bao nhiêu, thiết bị đầu cuối (tủ RMU hay máy biến áp) sử dụng giao diện bushing loại nào, và hệ thống có kế hoạch mở rộng trong tương lai không.
Lựa chọn theo điện áp, dòng tải và loại cáp
Trước khi lựa chọn Elbow hoặc T-Plug, kỹ sư cần đánh giá đồng thời dòng tải thiết kế, loại bushing của thiết bị và tiết diện cáp để đảm bảo khả năng vận hành an toàn và tương thích với hệ thống.
- Với lưới 22–24 kV có dòng tải dưới 200–250 A, có thể sử dụng Elbow 24 kV hoặc T-Plug 24 kV tùy theo loại bushing IEEE hoặc Interface C. Trong trường hợp này, yếu tố quyết định là chuẩn giao diện của thiết bị hơn là dòng tải.
- Với các lộ cáp cấp nguồn cho phụ tải lớn có dòng tải 400–600 A, T-Plug 630 A là lựa chọn phù hợp. Việc sử dụng connector có dòng định mức thấp hơn sẽ làm tăng phát nhiệt, ảnh hưởng đến độ bền cách điện và tuổi thọ thiết bị.
- Khi lựa chọn connector, cần đối chiếu đúng tiết diện cáp, loại ruột dẫn và đầu cos theo catalogue của nhà sản xuất để đảm bảo khả năng lắp đặt, tiếp xúc điện và vận hành lâu dài.
Lựa chọn theo loại bushing và model thiết bị
Trước khi lựa chọn connector, cần xác định chính xác loại bushing của thiết bị và đối chiếu với tài liệu kỹ thuật của nhà sản xuất.
- Nếu thiết bị sử dụng bushing Interface C 630 A, nên lựa chọn T-Plug 3M vì đây là connector được thiết kế đúng theo tiêu chuẩn Interface C và không thể thay thế bằng Elbow.
- Nếu máy biến áp sử dụng bushing Elbow Loadbreak hoặc Deadbreak theo IEEE, nên chọn Elbow 3M có cấp điện áp và dòng điện phù hợp, đồng thời xác định đúng phiên bản 200 A, 600 A hoặc Deadbreak theo cấu hình của bushing.
- Luôn kiểm tra catalogue, hồ sơ kỹ thuật hoặc bảng tương thích phụ kiện của thiết bị trước khi đặt hàng. Khi thông tin chưa rõ, nên liên hệ nhà sản xuất hoặc đại lý ủy quyền để được xác nhận loại connector phù hợp.
Lựa chọn theo điều kiện môi trường và khả năng mở rộng
Trước khi đưa ra quyết định cuối cùng, ngoài yếu tố kỹ thuật và khả năng tương thích, kỹ sư cũng nên đánh giá điều kiện lắp đặt, khả năng mở rộng hệ thống và tổng chi phí sở hữu trong suốt vòng đời công trình.
- Với công trình ngoài trời, hầm cáp ẩm ướt hoặc khu vực ven biển, cả Elbow và T-Plug đều đáp ứng yêu cầu kín nước nếu lắp đặt đúng quy trình. Tuy nhiên, T-Plug có lợi thế hơn khi lắp trong tủ RMU kín, giúp hạn chế tác động trực tiếp từ môi trường.
- Nếu hệ thống có kế hoạch mở rộng phụ tải trong tương lai, T-Plug trên tủ RMU là lựa chọn linh hoạt hơn nhờ có thể bổ sung lộ cáp mới thông qua các bushing Interface C dự phòng mà không cần thay đổi cấu hình thiết bị hiện hữu.
- Khi đánh giá hiệu quả đầu tư, nên xem xét tổng chi phí sở hữu (TCO) thay vì chỉ giá mua connector. Mặc dù T-Plug thường có chi phí ban đầu cao hơn, nhưng khả năng thi công thuận tiện, bảo trì đơn giản và giảm thời gian gián đoạn điện có thể mang lại hiệu quả kinh tế tốt hơn trong dài hạn.
Quy trình lắp đặt, nghiệm thu
Lắp đặt đúng quy trình là bước quyết định chất lượng và tuổi thọ của toàn bộ hệ thống đấu nối cáp trung thế. Một connector 3M chất lượng cao vẫn có thể gây sự cố sớm nếu được lắp đặt sai quy trình, đặc biệt là sai quy trình xử lý lớp bán dẫn hoặc ép cos không đúng tiêu chuẩn.
Chuẩn bị cáp và xử lý lớp bán dẫn
Trước khi lắp đặt Elbow hoặc T-Plug, cáp cần được chuẩn bị đúng theo hướng dẫn kỹ thuật của nhà sản xuất. Chất lượng của bước chuẩn bị đầu cáp ảnh hưởng trực tiếp đến khả năng cách điện, kiểm soát điện trường và tuổi thọ của toàn bộ hệ thống.
- Cắt đầu cáp đúng kích thước: Xác định và cắt đầu cáp theo chiều dài quy định trong bộ phụ kiện 3M để đảm bảo vị trí bóc vỏ, màn chắn và lớp bán dẫn chính xác.
- Bóc vỏ cáp và màn chắn: Sử dụng dụng cụ chuyên dụng để bóc vỏ ngoài và màn chắn kim loại, tránh làm xước lớp cách điện hoặc lớp bán dẫn còn lại trên cáp.
- Xử lý lớp bán dẫn: Loại bỏ hoàn toàn lớp bán dẫn tại vùng kết thúc, tạo bề mặt nhẵn, sạch và không để sót vật liệu. Đây là công đoạn quan trọng nhằm hạn chế tập trung điện trường và nguy cơ phóng điện cục bộ.
- Làm sạch ruột dẫn và ép đầu cos: Vệ sinh ruột dẫn, loại bỏ lớp oxi hóa trước khi ép đầu cos bằng khuôn và lực ép đúng tiêu chuẩn. Sau khi hoàn thành, cần ghi nhận đầy đủ thông số và kết quả vào biên bản lắp đặt để phục vụ công tác nghiệm thu.
Lắp đặt đầu cáp và đấu nối với bushing
Trước khi hoàn thiện việc đấu nối Elbow hoặc T-Plug, kỹ thuật viên cần tuân thủ đúng trình tự lắp đặt và các yêu cầu an toàn điện. Thực hiện đúng quy trình giúp đảm bảo khả năng cách điện, tiếp địa và độ tin cậy của connector trong quá trình vận hành.
- Lắp các phụ kiện theo đúng trình tự: Trượt vỏ EPDM và các phụ kiện lên cáp trước khi ép đầu cos, tránh thiếu hoặc lắp sai thứ tự khiến phải tháo lắp lại toàn bộ.
- Định vị vỏ EPDM chính xác: Sau khi ép đầu cos, đưa vỏ EPDM vào đúng vị trí theo hướng dẫn của nhà sản xuất, bảo đảm lớp bán dẫn tiếp xúc liên tục với màn chắn cáp và sử dụng dụng cụ chuyên dụng để ép connector.
- Đảm bảo an toàn trước khi đấu nối: Chỉ lắp connector khi hệ thống đã được cách ly hoàn toàn, xác nhận không còn điện áp và đã xả điện cảm ứng theo đúng quy trình an toàn điện.
- Kiểm tra và đấu nối tiếp địa: Kết nối đầy đủ dây tiếp địa từ màn chắn cáp và lớp bán dẫn đến hệ thống tiếp địa của tủ hoặc trạm, tránh hiện tượng màn chắn không nối đất gây mất an toàn và ảnh hưởng đến tuổi thọ connector.
Thử nghiệm điện áp và nghiệm thu
Trước khi đưa hệ thống vào vận hành, cần thực hiện đầy đủ các bước kiểm tra và thử nghiệm theo quy trình nghiệm thu để xác nhận chất lượng lắp đặt cũng như khả năng làm việc an toàn của Elbow hoặc T-Plug.
- Đo điện trở cách điện (Megger): Kiểm tra tình trạng cách điện của cáp và connector bằng megger 2,5 kV hoặc 5 kV. Kết quả bất thường có thể cho thấy hiện tượng chạm chập, thấm ẩm hoặc nhiễm bẩn.
- Thử nghiệm điện áp chịu đựng AC: Áp điện áp thử cao hơn điện áp vận hành trong thời gian quy định để đánh giá khả năng chịu điện của toàn bộ hệ thống sau khi lắp đặt.
- Thử nghiệm VLF (Very Low Frequency): Kiểm tra cáp và phụ kiện bằng điện áp tần số rất thấp 0,1 Hz, phù hợp cho nghiệm thu hiện trường và được áp dụng phổ biến trong các dự án trung thế.
- Thử nghiệm phóng điện cục bộ (PD): Phát hiện các khuyết tật tiềm ẩn như bong bóng khí, vết xước hoặc lỗi lắp đặt mà các phép thử thông thường khó nhận biết.
- Nghiệm thu và đóng điện: Kiểm tra cơ khí, lực siết đầu cos, vị trí connector, hệ thống tiếp địa và đối chiếu với hướng dẫn của nhà sản xuất. Chỉ đóng điện khi toàn bộ hạng mục đều đạt yêu cầu nghiệm thu.

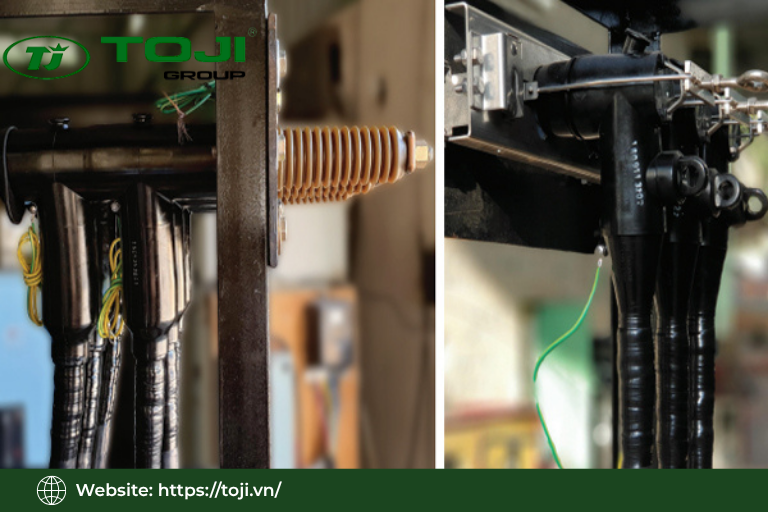

Ứng dụng thực tế trong các loại công trình
Mỗi loại công trình đặt ra những yêu cầu khác nhau về dòng tải, độ tin cậy hệ thống điện, khả năng mở rộng trong tương lai và điều kiện môi trường lắp đặt.
Trạm biến áp phân phối, khu công nghiệp và nhà máy
Trạm biến áp phân phối trung thế thường sử dụng kết hợp cả T-Plug và Elbow để tối ưu khả năng đấu nối, vận hành và bảo trì. Mỗi loại connector đảm nhiệm một vị trí riêng trong hệ thống nhằm đảm bảo tính tương thích với thiết bị và độ tin cậy lâu dài.
- Tại tủ RMU: T-Plug 3M 24 kV/36 kV, 630 A hoặc 1250 A dùng để kết nối cáp ngầm vào các ngăn lộ, máy cắt, tạo hệ thống phân phối dạng vòng hoặc tia.
- Giữa RMU và máy biến áp: T-Plug dùng phía RMU Interface C, Elbow dùng phía máy biến áp có bushing IEEE, tạo hệ thống đấu nối kín và an toàn.
- Vận hành bảo trì: T-Plug phù hợp lộ tải lớn, trong khi Elbow Loadbreak hỗ trợ cô lập và bảo trì máy biến áp thuận tiện.
Trung tâm dữ liệu, bệnh viện, sân bay và cảng biển
Các công trình trọng điểm như bệnh viện, trung tâm dữ liệu, sân bay hay tòa nhà cao tầng yêu cầu hệ thống điện có độ tin cậy rất cao. Vì vậy, việc lựa chọn đúng loại connector đóng vai trò quan trọng trong việc đảm bảo khả năng vận hành liên tục và an toàn.
- Tủ RMU/GIS: T-Plug Interface C 630 A hỗ trợ lưới điện vòng, nguồn cấp kép và vận hành liên tục.
- Bảo vệ thiết bị: T-Plug có thể kết hợp chống sét van plug-in để giảm rủi ro quá áp do sét lan truyền.
- Bố trí hệ thống: T-Plug đảm nhiệm đấu nối trong RMU, Elbow chủ yếu dùng tại đầu cao thế máy biến áp.
Điện mặt trời, điện gió và lưới phân phối đô thị
Các dự án năng lượng tái tạo và lưới điện đô thị hiện đại thường kết hợp cả T-Plug và Elbow để đáp ứng yêu cầu về khả năng mang tải, độ tin cậy và tính linh hoạt trong vận hành.
Kết luận
Đầu cáp Elbow 3M và T-Plug 3M là 2 phụ kiện bổ sung lẫn nhau trong hệ thống điện trung thế hiện đại, mỗi loại được thiết kế tối ưu cho giao diện bushing và mục đích ứng dụng riêng. Nhà thầu và kỹ sư cần xem trọng chất lượng thi công không kém gì chất lượng sản phẩm, vì connector tốt nhất cũng sẽ gây sự cố sớm nếu được lắp đặt không đúng quy trình.
