Hướng Dẫn Lắp Đặt Đầu Cáp Co Nguội 3m 24kv Chi Tiết

Lắp đặt đầu cáp co nguội 3M 24kV đúng kỹ thuật quyết định khả năng cách điện, độ an toàn và tuổi thọ hệ thống cáp trung thế. Toji tổng hợp hướng dẫn chi tiết về quy trình thi công, yêu cầu trước lắp đặt, lưu ý kỹ thuật và tiêu chuẩn nghiệm thu, giúp kỹ sư điện và nhà thầu M&E triển khai Cold Shrink 3M 24kV chuẩn xác.

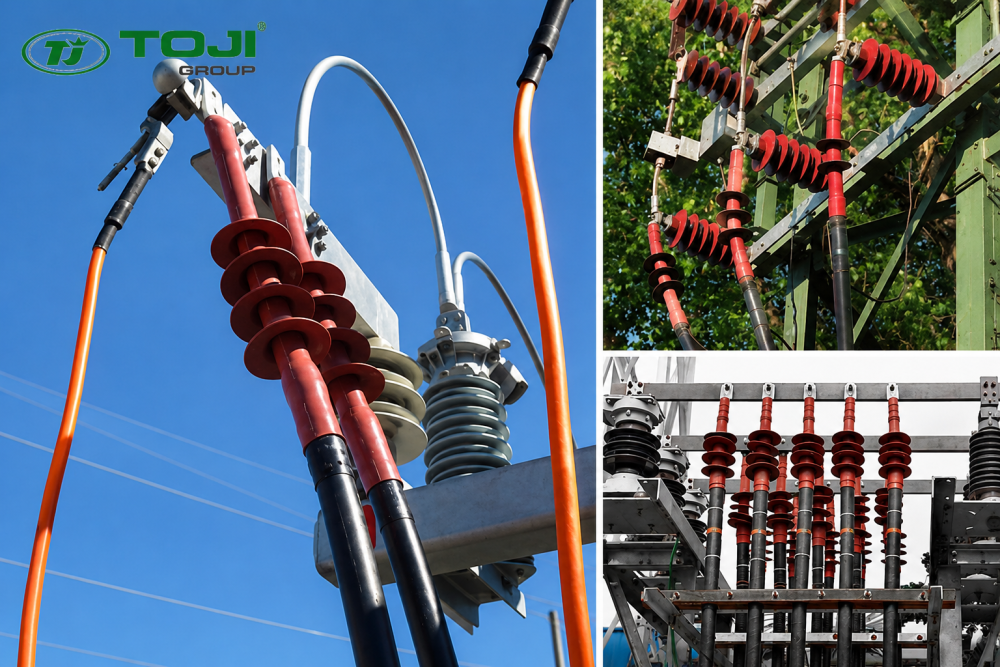

Khái quát về lắp đặt đầu cáp co nguội 3M 24kV

Đầu cáp co nguội 3M 24kV là phụ kiện quan trọng trong hệ thống cáp trung thế, đảm nhận chức năng cách điện, làm kín chống ẩm và kết nối an toàn tại các điểm đấu nối giữa cáp ngầm và thiết bị điện. Việc lắp đặt đúng quy trình là điều kiện tiên quyết để đầu cáp chịu được điện áp vận hành, duy trì tuổi thọ cao và bảo vệ toàn bộ hệ thống khỏi sự cố phóng điện, chạm đất hay cháy nổ.

Khái niệm và phạm vi áp dụng đầu cáp co nguội 3M 24kV

Đầu cáp co nguội 3M 24kV là bộ phụ kiện bằng cao su silicone dùng để kết thúc và đấu nối đầu cáp ngầm trung thế với thiết bị điện như tủ trung thế, máy biến áp phân phối, tủ RMU, cầu dao cách ly và thanh cái. Công nghệ Cold Shrink cho phép ống silicone tự co ôm chặt lên cáp khi rút lõi nhựa bên trong, hoàn toàn không cần gia nhiệt.

Phạm vi áp dụng của đầu cáp co nguội 3M 24kV rất rộng: cáp trung áp đến 36kV, cách điện XLPE hoặc EPR, cáp 1 lõi hoặc 3 lõi, lõi dẫn bằng đồng hoặc nhôm, có hoặc không có giáp thép, màn chắn dạng băng đồng hoặc dây đồng bện.

Vai trò trong hệ thống cáp trung thế và tầm quan trọng lắp đặt đúng quy trình

Đầu cáp co nguội 3M 24kV vừa đảm nhiệm cách điện và điều khiển điện trường tại mép đầu cáp, vừa là bộ phận làm kín ngăn ẩm và nước xâm nhập vào lớp cách điện, đồng thời đảm bảo chuyển tiếp cơ và điện từ cáp sang thiết bị đóng cắt một cách an toàn và ổn định.

Sai sót trong quá trình lắp đặt như bóc sai kích thước, làm xước cách điện, lắp sai vị trí lớp điều khiển điện trường hoặc làm kín nước không đạt yêu cầu đều có thể dẫn tới phóng điện cục bộ, phát nhiệt bất thường, cháy cách điện và thậm chí sự cố chạm đất gây mất điện diện rộng.

Cấu tạo bộ đầu cáp co nguội 3M 24kV

Bộ kit đầu cáp co nguội 3M 24kV bao gồm nhiều thành phần phối hợp chặt chẽ với nhau để đảm bảo hiệu năng cách điện và làm kín toàn diện. Hiểu rõ từng bộ phận giúp kỹ sư chọn đúng model, tránh bỏ sót linh kiện và triển khai từng bước thi công chính xác theo hướng dẫn của 3M.

Ống silicone, lớp Stress Control và vai trò điều khiển điện trường

Ống đầu cáp QTII hoặc QTIII bằng cao su silicone là thành phần chính bao phủ lên vùng lớp bán dẫn và cách điện của cáp. Tích hợp bên trong ống là lớp điều khiển điện trường (Stress Control), một lớp bán dẫn đặc biệt có tác dụng phân bổ đều điện trường tại vùng chuyển tiếp từ màn chắn kim loại sang vùng cách điện trần, tránh tập trung điện trường tại mép bán dẫn.

Nếu lớp Stress Control không được lắp đúng vị trí, điện trường sẽ tập trung cục bộ tại mép bán dẫn, tạo điểm khởi phát phóng điện và làm giảm nhanh tuổi thọ cách điện dưới tác động của điện áp vận hành.

Đầu cốt, dây tiếp địa, băng mastic, băng vinyl và ống chia pha

Đầu cốt (lug) bằng đồng hoặc nhôm được ép lên lõi dẫn cáp bằng kìm ép hoặc máy ép thủy lực, tạo kết nối cơ điện chắc chắn giữa lõi cáp và đầu đấu vào thiết bị. Dây đồng bện tiếp địa kết nối màn chắn cáp với hệ thống nối đất; lò xo lực không đổi dùng để thu gom và cố định màn chắn dạng dây đồng.

Băng mastic bằng cao su butyl quấn tại mép cắt vỏ ngoài tạo lớp đệm kín, ngăn ẩm xâm nhập vào vùng nối tiếp. Băng vinyl che cạnh sắc của giáp thép và cố định dây tiếp địa. Đối với cáp 3 lõi, ống chia pha silicone bọc tách từng pha sau khi phân pha, tăng cường cách điện giữa các pha.

Tìm hiểu thêm: Đầu Cáp Co Rút Nguội 3M

Điều kiện và yêu cầu trước khi lắp đặt

Chất lượng đầu vào trước khi thi công là nền tảng quyết định kết quả nghiệm thu. Kỹ sư và nhà thầu cần kiểm tra đầy đủ model đầu cáp, tình trạng cáp và điều kiện môi trường trước khi triển khai bất kỳ thao tác thi công nào, vì bất kỳ sai sót nào ở giai đoạn chuẩn bị đều khó khắc phục khi đã lắp ống co nguội.

Lựa chọn đúng model đầu cáp phù hợp điện áp 24kV, tiết diện và loại cáp

Kỹ sư cần xác định model QTII hoặc QTIII phù hợp dựa trên điện áp định mức 24kV, tiết diện lõi dẫn (tham khảo dải từ 25 mm2 đến 630 mm2 tùy series), số lõi cáp, vật liệu lõi dẫn đồng hay nhôm, và kiểu màn chắn băng đồng hay dây đồng bện. Kỹ sư phải đọc kỹ bảng chọn sản phẩm trong catalogue 3M và tài liệu kỹ thuật của nhà phân phối trước khi đặt hàng.

Chọn sai model có thể dẫn tới ống co không vừa đường kính cáp, lực ép silicone không đủ để loại bỏ khe hở không khí, hoặc lớp Stress Control không phủ hết vùng cần điều khiển điện trường, gây rủi ro phóng điện khi vận hành.

Kiểm tra tình trạng cáp XLPE/EPR, lớp cách điện và môi trường thi công

Trước khi thi công, kỹ sư cần kiểm tra toàn bộ bề mặt vỏ ngoài, lớp bán dẫn và cách điện XLPE hoặc EPR để đảm bảo không có vết xước sâu, nứt, cháy hoặc ẩm nước. Nếu phát hiện khuyết tật nghiêm trọng, cần cắt bỏ đoạn cáp hỏng và chuẩn bị lại đoạn mới trước khi tiến hành.

Cáp phải được cô lập hoàn toàn, mất điện và nối đất an toàn trước khi thi công. Khu vực làm việc phải sạch, khô và tránh bụi; đặc biệt khi lắp đặt ngoài trời, cần che chắn tạm thời để ngăn nước mưa và bụi bám lên bề mặt cách điện trong quá trình thi công.

Chuẩn bị dụng cụ và vật tư thi công

Chuẩn bị đầy đủ dụng cụ và vật tư chuyên dụng là điều kiện bắt buộc để thi công đạt chuẩn theo tài liệu 3M, tránh phải ứng biến tại hiện trường bằng các thao tác không đúng kỹ thuật làm hỏng cáp hoặc bộ kit.

Dụng cụ bóc vỏ cáp, bóc lớp bán dẫn và tránh làm xước cách điện

• Dao bóc vỏ chuyên dụng: Có giới hạn độ sâu giúp bóc lớp vỏ PVC/PE bên ngoài an toàn, không tổn hại băng đồng hoặc cắt vào cách điện.
• Dụng cụ bóc bán dẫn: Tạo mép cắt trơn đều, không để lại vết xước trên bề mặt cách điện XLPE.
• Lưu ý cốt lõi: Tuyệt đối không dùng dao thường, dũa hoặc giấy nhám. Vết xước dù nhỏ trên XLPE cũng gây tập trung điện trường và dẫn tới phóng điện cục bộ.

Thiết bị ép cos, dụng cụ đo đánh dấu và vật tư phụ trợ

• Thiết bị ép cốt: Kìm hoặc máy ép thủy lực kèm bộ chày khuôn tương thích chính xác với tiết diện lõi dẫn.
• Dụng cụ định vị: Thước đo, bút đánh dấu và băng màu để xác định chuẩn kích thước bóc vỏ và vị trí đặt ống co nguội.
• Hóa chất & Vật tư phụ trợ: Dung dịch vệ sinh 3M, khăn lau không xơ, mỡ silicone (để đẩy không khí khỏi khấc bán dẫn) và các loại băng keo đi kèm bộ kit (mastic, vinyl, silicone 70).

Trang bị bảo hộ lao động và thiết bị an toàn điện

• Bảo hộ cá nhân (PPE): Găng tay cách điện, kính bảo hộ, mũ và quần áo chống cháy.
• Thiết bị an toàn lưới: Bút thử điện, khóa liên động (LOTO), biển cảnh báo và dây tiếp địa tạm thời.
• Nguyên tắc vận hành: Đây là quy trình bắt buộc, không thể tách rời nhằm ngăn ngừa hoàn toàn nguy cơ tai nạn nghiêm trọng trên hệ thống trung thế.

Quy trình lắp đặt đầu cáp co nguội 3M 24kV chi tiết

Đây là phần cốt lõi của toàn bộ bài viết, mô tả từng bước trong quy trình lắp đặt đầu cáp co nguội 3M 24kV, bám sát hướng dẫn kỹ thuật của 3M và kinh nghiệm thi công thực tế. Mỗi bước đều có mục đích kỹ thuật cụ thể và yêu cầu phải tuân thủ nghiêm ngặt.

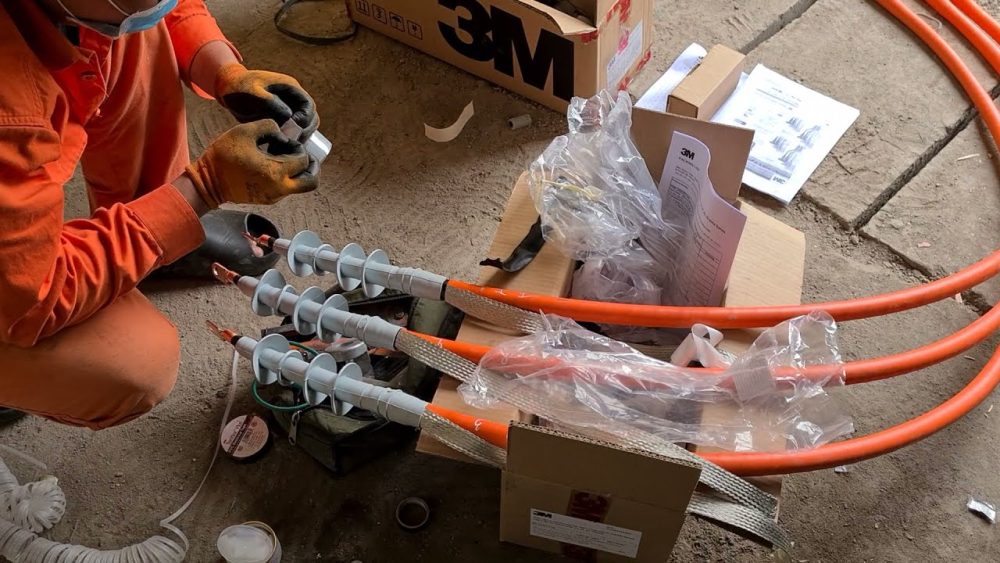

Kiểm tra cáp, đo và đánh dấu kích thước bóc cáp

Trước tiên, xác nhận cáp đã mất điện và nối đất an toàn, sau đó dùng thước đo để xác định đoạn cáp cần thi công. Đánh dấu lần lượt các vị trí bóc vỏ ngoài, bóc lớp giáp, bóc lớp độn, chiều dài màn chắn cần giữ lại và chiều dài lõi dẫn chờ ép cos theo đúng bảng kích thước trong tài liệu 3M tương ứng với model đã chọn.

Trước khi bóc vỏ, quấn tạm 1 lớp băng vinyl tại vị trí mép băng đồng để giữ băng đồng không bung ra trong quá trình thao tác. Thao tác đơn giản này giúp bảo toàn cấu trúc màn chắn và tránh làm xáo trộn các sợi đồng bện.

Bóc vỏ ngoài, xử lý màn chắn kim loại và lớp bán dẫn

Dùng dao chuyên dụng bóc lớp vỏ ngoài PVC hoặc PE tới vị trí đã đánh dấu, tránh làm tổn hại băng đồng hoặc lớp cách điện bên dưới. Tháo lớp giáp thép và lớp độn nếu có, sau đó quấn 1 lớp băng mastic quanh vỏ cáp tại vị trí mép cắt để làm lớp đệm kín trước khi lắp phụ kiện chống nước sau này.

Dùng dụng cụ bóc bán dẫn chuyên dụng hoặc giấy nhám chuyên dụng để làm trơn và loại bỏ hoàn toàn lớp bán dẫn tại vùng chuyển tiếp, đảm bảo không còn hạt đen bám trên bề mặt cách điện XLPE. Đây là bước kỹ thuật quan trọng vì dư tích bán dẫn còn sót lại sẽ tạo điểm tập trung điện trường và làm giảm hiệu năng của lớp Stress Control.

Chuẩn bị lớp cách điện, vệ sinh bề mặt và ép đầu cốt

Dùng dung dịch vệ sinh cáp 3M và khăn không xơ lau sạch toàn bộ bề mặt cách điện XLPE, loại bỏ dầu mỡ và bụi bẩn. Bề mặt phải hoàn toàn sạch và khô trước khi lắp ống co nguội vì bất kỳ tạp chất nào đều có thể tạo khe hở không khí giữa silicone và cách điện.

Khi ép đầu cốt, với lõi nhôm cần chải sạch lớp oxit nhôm trên bề mặt bằng vật liệu chuyên dụng và thực hiện ép ngay sau đó. Chọn đúng khuôn ép và thực hiện đủ số lần ép theo khuyến cáo nhà sản xuất, đảm bảo không có khe hở giữa lõi dẫn và lug để tránh điện trở tiếp xúc cao gây phát nhiệt khi tải lớn.

Lắp Stress Control, ống co nguội và rút lõi nhựa đúng trình tự

Quấn lớp băng silicone 70 hoặc băng mastic từ lớp cách điện lên đuôi lug, tạo bề mặt chuyển tiếp liên tục và không có bậc. Sau đó bôi mỡ silicone lên mép cắt lớp bán dẫn để đẩy không khí ra khỏi khấc bán dẫn trước khi lắp ống QTII hoặc QTIII.

Đưa ống co nguội vào cáp sao cho phần đuôi silicone nằm ngang với mép băng đánh dấu trên cáp, phần đầu dây rút hướng về phía đầu lug. Nắm dây rút và kéo vừa phải kết hợp xoay ngược chiều kim đồng hồ để lõi nhựa tháo dần ra, ống silicone co xuống ôm sát cáp theo chiều từ dưới lên trên. Không kéo quá mạnh và không bỏ qua động tác xoay, tránh làm lõi kẹt hoặc ống co lệch vị trí.

Hoàn thiện phụ kiện chống nước, đấu tiếp địa và kiểm tra cuối

Dùng phần băng silicone 70 còn lại quấn 2 lớp chồng nửa tại vùng tiếp giáp giữa đầu cáp QTII hoặc QTIII và đuôi lug để làm kín hoàn toàn. Quấn băng mastic và băng vinyl phủ lên lò xo lực không đổi, dây tiếp địa và che toàn bộ cạnh sắc của giáp thép.

Đấu nối dây đồng bện tiếp địa với hệ thống nối đất bên ngoài theo sơ đồ thiết kế. Kiểm tra ngoại quan toàn bộ: vị trí ống co so với mép đánh dấu, độ phủ của băng mastic và vinyl, tình trạng dây tiếp địa, đầu cốt và bề mặt cách điện; không còn lõi nhựa, không lộ vùng bán dẫn không được che phủ trước khi chuyển sang thử nghiệm.

Lưu ý kỹ thuật quan trọng khi thi công đầu cáp

Quy trình thi công đầu cáp co nguội 3M 24kV đòi hỏi tính kỷ luật và độ chính xác cực cao ở từng chi tiết. Để đảm bảo mối nối đạt tiêu chuẩn nghiệm thu khắt khe và vận hành an toàn, đội ngũ kỹ thuật cần đặc biệt tuân thủ các nguyên tắc sau:

• Bảo vệ và giữ sạch lớp cách điện XLPE/EPR: Tuyệt đối không để dao bóc vỏ làm trầy xước bề mặt cách điện nhằm tránh tạo điểm tập trung điện trường gây cháy cáp ở điện áp 24kV. Sau khi lau sạch bằng dung dịch chuyên dụng, không dùng tay trần chạm vào bề mặt để ngăn dầu mỡ, bụi bẩn tạo khe hở không khí vi mô gây phóng điện cục bộ.
• Tuân thủ kích thước bóc cáp và định vị Stress Control: Thực hiện cắt bóc chính xác theo đúng catalogue hướng dẫn của 3M, không tự ý điều chỉnh chiều dài. Lớp điều khiển điện trường (Stress Control) phải được đặt chuẩn xác tại vùng chuyển tiếp, không lệch dù chỉ vài milimét để đảm bảo điện trường phân bổ đồng đều và không bị lộ phần bán dẫn.
• Ép đầu cốt đủ lực và rút lõi nhựa đúng kỹ thuật: Ép đầu cốt đúng lực và đúng khuôn nhằm tối ưu diện tích tiếp xúc điện, ngăn chặn tình trạng tăng điện trở gây phát nhiệt cục bộ khi hệ thống tải cao. Khi rút lõi nhựa Cold Shrink, phải phối hợp vừa kéo vừa xoay ngược chiều kim đồng hồ đều tay, không kéo giật một chiều để tránh làm lệch vị trí ống co nguội.

Các lỗi thường gặp khi lắp đặt và cách phòng tránh

Thực tế thi công cho thấy phần lớn sự cố đầu cáp trung thế xảy ra do lỗi thi công chứ không phải do chất lượng vật tư. Hiểu rõ từng lỗi điển hình, nguyên nhân và cách phòng tránh giúp kỹ sư và đội thi công nâng cao chất lượng qua từng công trình.

Phân loại lỗi	Nguyên nhân & Hậu quả trực tiếp	Biện pháp phòng tránh
Bóc sai kích thước & Làm hỏng bán dẫn	• Nguyên nhân: Ước lượng chủ quan, không tra bảng kích thước kỹ thuật của 3M. • Hậu quả: Lớp Stress Control không phủ đủ vùng chuyển tiếp; điện trường tập trung tại mép bán dẫn gây phóng điện cục bộ sau vài tháng vận hành.	• Luôn đo đạc và dùng băng đánh dấu kỹ lưỡng các kích thước vỏ, lớp bán dẫn theo đúng tài liệu hướng dẫn đi kèm của 3M trước khi cắt bóc.
Ép đầu cốt không đạt tiêu chuẩn	• Nguyên nhân: Dùng sai khuôn ép, không chải sạch lớp oxit nhôm trên lõi cáp, hoặc ép thiếu số lần quy định. • Hậu quả: Diện tích tiếp xúc điện bị thiếu, làm tăng điện trở, gây phát nhiệt mạnh khi quá tải và đẩy nhanh quá trình lão hóa đầu cốt.	• Chuẩn bị thiết bị và khuôn ép đạt chuẩn, được hiệu chuẩn chính xác. • Thực hiện chải sạch lõi dẫn và tuân thủ chặt chẽ số lần ép của nhà sản xuất.
Lắp sai Stress Control & Rút lõi sai kỹ thuật	• Nguyên nhân: Đặt ống co nguội lệch mép đánh dấu; rút lõi nhựa quá mạnh hoặc không xoay đều khiến thân silicone bị nếp gấp, xoắn. • Hậu quả: Ống co không đều, làm lệch vùng điều khiển điện trường (Stress Control) so với mép bán dẫn.	• Sử dụng băng quấn đánh dấu rõ ràng vị trí đặt ống. • Thao tác rút lõi nhựa từ từ, kết hợp kéo và xoay đều tay theo đúng quy trình hướng dẫn.
Lựa chọn sai model đầu cáp	• Nguyên nhân: Chọn mã kit dựa theo trí nhớ, nhầm lẫn giữa các cấp điện áp (ví dụ: 12kV và 24kV) hoặc số lõi cáp (1 lõi và 3 lõi). • Hậu quả: Thiết bị không lắp vừa phom cáp thực tế hoặc không vượt qua được các bài thử nghiệm điện áp định mức.	• Luôn đối chiếu chính xác cấu trúc cáp thực tế (tiết diện, số lõi, cấp điện áp) với catalogue của nhà sản xuất hoặc nhà phân phối uy tín trước khi đặt hàng.

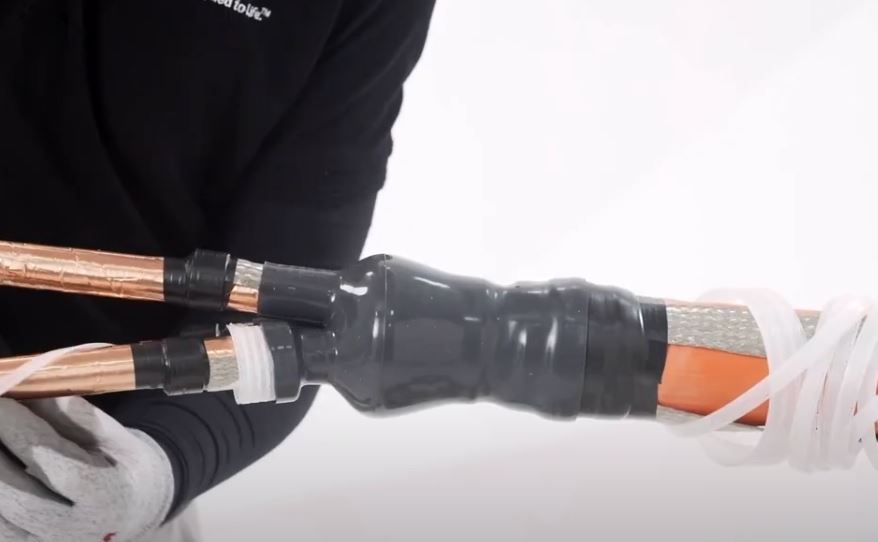

Yếu tố ảnh hưởng đến tuổi thọ đầu cáp co nguội

Tuổi thọ của đầu cáp co nguội 3M 24kV sau lắp đặt không chỉ phụ thuộc vào chất lượng sản phẩm mà còn chịu tác động trực tiếp từ cách thi công, môi trường vận hành và chế độ bảo trì định kỳ. Hiểu rõ các yếu tố này giúp kỹ sư và chủ đầu tư đưa ra quyết định đúng để bảo vệ toàn bộ hệ thống cáp trong suốt vòng đời thiết kế.

Ảnh hưởng chất lượng vật tư, điều kiện môi trường và tải vận hành

Sử dụng bộ kit đầu cáp co nguội 3M chính hãng với vật liệu silicone chất lượng cao là nền tảng để đầu cáp duy trì lực ép và tính năng cách điện ổn định theo thời gian. Vật tư kém chất lượng hoặc hàng nhái sẽ lão hóa, nứt và mất đàn hồi sớm hơn nhiều so với thiết kế.

Độ ẩm cao, ngập nước, bụi hóa chất công nghiệp và tia cực tím trong lắp đặt ngoài trời làm tăng tốc độ lão hóa vật liệu nếu lớp làm kín không đảm bảo. Khi vận hành ở tải cao và dòng lớn, bất kỳ điểm tiếp xúc không tốt tại đầu cốt đều có thể trở thành điểm nóng và làm giảm tuổi thọ toàn bộ đầu cáp.

Vai trò chất lượng thi công và chế độ kiểm tra bảo trì định kỳ

Chất lượng thi công như bóc đúng kích thước, làm sạch cách điện, lắp Stress Control đúng vị trí và quấn băng mastic đều quyết định khả năng chịu điện áp thử nghiệm và tuổi thọ thực tế của đầu cáp trong nhiều năm vận hành. 1 sai sót nhỏ trong thi công có thể làm đầu cáp hỏng sớm hơn thiết kế nhiều năm.

Kiểm tra định kỳ bằng quan sát ngoại quan, đo điện trở cách điện và camera nhiệt phát hiện điểm nóng bất thường giúp chủ đầu tư phát hiện sớm dấu hiệu lão hóa, nứt vỡ hoặc ẩm nước xâm nhập trước khi xảy ra sự cố đứt điện hay hỏa hoạn.

Quy trình kiểm tra và nghiệm thu đầu cáp 3M 24kV

Công tác kiểm tra và nghiệm thu đầu cáp co nguội 3M 24kV là bước bắt buộc trước khi vận hành, cần được thực hiện nghiêm ngặt qua các hạng mục sau để đảm bảo an toàn tuyệt đối theo tiêu chuẩn IEC:

• Kiểm tra ngoại quan và đấu nối tiếp địa: Xác nhận đúng model, hướng lắp và vị trí ống Cold Shrink, đảm bảo không sót lõi nhựa hay lộ vùng bán dẫn. Kiểm tra độ phủ của băng mastic và đấu nối dây tiếp địa chuẩn xác vào thanh cái để hệ thống bảo vệ kích hoạt kịp thời khi xảy ra sự cố chạm vỏ.
• Đo điện trở cách điện và thử nghiệm cao áp: Sử dụng máy Megger đo cách điện giữa các pha và giữa pha với đất nhằm phát hiện khe hở hay đường dẫn ẩm. Tiến hành thử nghiệm tăng áp AC/DC theo tiêu chuẩn IEC 60502-4, kết hợp quét camera nhiệt trong giai đoạn đầu vận hành để kiểm soát các điểm nóng bất thường.
• Hoàn thiện hồ sơ và điều kiện đóng điện: Lập bộ hồ sơ nghiệm thu đầy đủ gồm biên bản lắp đặt, kết quả đo thử và ảnh chụp thực tế làm căn cứ kỹ thuật và pháp lý. Chỉ cho phép đóng điện khi tất cả hạng mục kiểm tra đều đạt chuẩn, tuyệt đối không đóng điện nếu còn lỗi chưa khắc phục.

Ứng dụng thực tế của đầu cáp co nguội 3M 24kV

Đầu cáp co nguội 3M 24kV được sử dụng rộng rãi trong nhiều loại công trình yêu cầu độ tin cậy cao và không thể chấp nhận sự cố gián đoạn nguồn điện. Phạm vi ứng dụng rộng này chính là lý do quy trình lắp đặt đúng kỹ thuật có tầm quan trọng đặc biệt trong từng dự án.

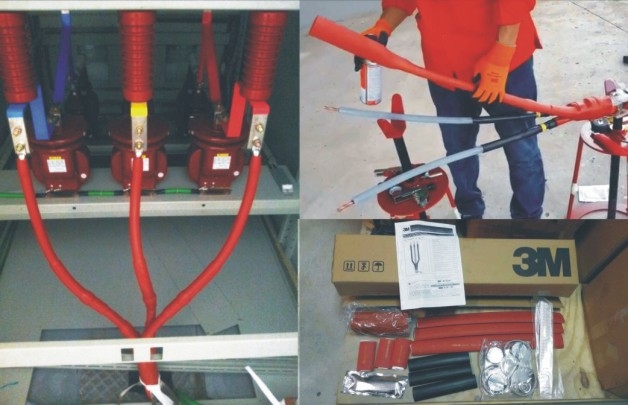

Ứng dụng trong trạm biến áp, tủ RMU, trạm kiosk và hệ thống cáp ngầm trung thế

Trong các trạm biến áp phân phối và trạm kiosk hợp bộ, đầu cáp co nguội 3M 24kV được dùng để đấu cáp ngầm vào tủ trung thế dạng module, tủ RMU, máy biến áp, cầu dao phụ tải và cầu chì tự rơi. Đây là những ứng dụng đòi hỏi đầu cáp chịu được rung động, nhiệt độ vận hành cao và chu kỳ đóng cắt thường xuyên.

Trong hệ thống cáp ngầm dẫn điện từ trạm biến áp tới các nhà máy trong khu công nghiệp, trạm inverter điện mặt trời hoặc trạm biến áp gió, đầu cáp co nguội 3M 24kV cần được lắp đặt chuẩn xác vì môi trường này yêu cầu độ tin cậy cao và thời gian dừng máy để sửa chữa phải ở mức tối thiểu.

Ứng dụng trong trung tâm dữ liệu, bệnh viện, hạ tầng viễn thông

Trung tâm dữ liệu, bệnh viện và hạ tầng viễn thông là các công trình không thể chấp nhận mất điện dù chỉ trong thời gian ngắn. Tại các công trình này, sự cố đầu cáp dẫn tới gián đoạn điện có thể gây thiệt hại cực lớn về dữ liệu, thiết bị hoặc tính mạng bệnh nhân.

Việc tuân thủ chặt chẽ quy trình lắp đặt đầu cáp co nguội 3M 24kV và thực hiện đầy đủ quy trình nghiệm thu tại các công trình này không chỉ là yêu cầu kỹ thuật mà còn là một phần của chiến lược quản lý rủi ro vận hành liên tục.

Tiêu chuẩn kỹ thuật áp dụng cho đầu cáp co nguội 24kV

Quy trình lắp đặt và nghiệm thu đầu cáp co nguội 3M 24kV cần đối chiếu chặt chẽ với các tiêu chuẩn quốc tế nhằm đảm bảo tính chính xác về kỹ thuật và giá trị pháp lý cao nhất:

• Áp dụng khung tiêu chuẩn quốc tế khắt khe: Tuân thủ các quy định của IEC 60502-4 (cho cáp đến 36kV) và IEC 60840 (cho cáp từ 30kV trở lên) để thử nghiệm toàn diện về điện áp, độ kín, đặc tính nhiệt và độ bền cơ; kết hợp khuyến nghị IEEE về kiểm soát nghiêm ngặt bề mặt cách điện.
• Chuyển hóa tiêu chuẩn thành danh mục thực tế: Cụ thể hóa các yêu cầu quốc tế thành các bước kiểm tra trực tiếp tại công trường bao gồm đo điện trở cách điện bằng Megger, thử nghiệm tăng cao áp AC hoặc DC theo thời gian quy định và đánh giá ngoại quan chi tiết.
• Xây dựng hồ sơ nghiệm thu có giá trị pháp lý: Thiết lập biên bản nghiệm thu chuẩn hóa có đầy đủ chữ ký xác nhận của các bên, tạo cơ sở bảo chứng kỹ thuật và pháp lý vững chắc cho chủ đầu tư, đơn vị bảo hiểm cùng cơ quan quản lý trong suốt vòng đời dự án.

Kết luận

Lắp đặt đầu cáp co nguội 3M 24kV đúng kỹ thuật đòi hỏi kỹ sư và đội thi công nắm vững toàn bộ quy trình từ lựa chọn model, chuẩn bị dụng cụ, thực hiện từng bước thi công đến kiểm tra và nghiệm thu theo tiêu chuẩn IEC. Bỏ sót hoặc làm tắt bất kỳ bước nào đều có thể dẫn tới sự cố phóng điện, cháy cách điện hoặc mất điện toàn bộ hệ thống.
