Đầu Cáp Co Rút Nguội 3M – Hướng Dẫn Chi Tiết và Báo Giá 2025

Đầu cáp co rút nguội 3M là giải pháp kết nối cáp điện tiên tiến nhất hiện nay với công nghệ co nguội độc quyền, không cần dùng nhiệt. TOJI Group với 22 năm kinh nghiệm trong lĩnh vực thiết bị điện chia sẻ chi tiết về cấu tạo, phân loại, ưu điểm và hướng dẫn lắp đặt đầu cáp co nguội 3M cùng báo giá mới nhất tháng 10/2025.

Đầu Cáp Co Rút Nguội 3M Là Gì – Định Nghĩa và Nguyên Lý Hoạt Động

Đầu cáp co rút nguội 3M là thiết bị kết thúc cáp điện sử dụng công nghệ co nguội độc quyền của tập đoàn 3M. Khác với phương pháp co nhiệt truyền thống, đầu cáp co rút nguội hoạt động dựa trên nguyên lý co rút tự động của cao su silicone đặc biệt mà không cần sử dụng nhiệt độ cao hay thiết bị khò nhiệt chuyên dụng.

Trong hệ thống điện trung thế từ 1kV đến 35kV, đầu cáp co rút nguội 3M đóng vai trò quan trọng trong việc kết thúc và cách điện đầu cáp một cách an toàn, đáng tin cậy. Sản phẩm được ứng dụng rộng rãi trong các trạm biến áp, tủ trung thế RMU, hệ thống phân phối điện công nghiệp và các công trình hạ tầng điện quan trọng.

Nguyên lý co rút nguội độc quyền của công nghệ 3M dựa trên đặc tính đàn hồi vượt trội của vật liệu cao su silicone được gia cố bởi sợi thủy tinh chịu lực. Khi loại bỏ lõi nhựa bên trong, lớp cao su silicone sẽ tự động co lại và ôm chặt vào bề mặt cáp, tạo thành lớp cách điện hoàn hảo với áp suất tiếp xúc đều và ổn định theo thời gian.

Xem thêm: Thương hiệu 3M

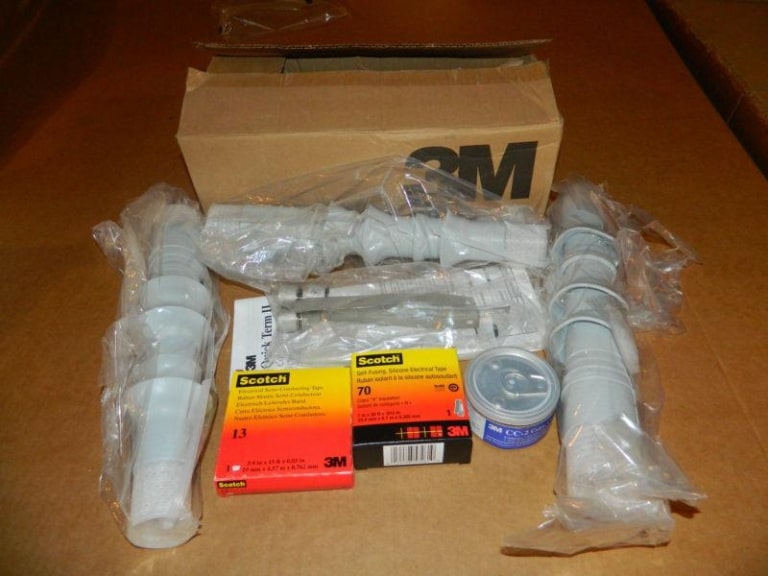

Cấu Tạo Chi Tiết Đầu Cáp Co Nguội 3M QTII và QTIII Series

Đầu cáp co rút nguội 3M QTII và QTIII Series là giải pháp hàng đầu trong công nghệ đấu nối cáp điện trung thế, nổi bật với cấu tạo chi tiết được tối ưu hóa để đảm bảo độ tin cậy và tuổi thọ vượt trội.

Vật Liệu Cao Su Silicone và Đặc Tính Vượt Trội

Đầu cáp co rút nguội 3M được chế tạo từ vật liệu cao su silicone đặc biệt có tên gọi là EPDM (Ethylene Propylene Diene Monomer) kết hợp với các phụ gia chống ozone, chống tia cực tím và chống hóa chất. Loại cao su này có đặc tính đàn hồi tuyệt vời, duy trì độ mềm dẻo trong khoảng nhiệt độ từ -40°C đến +130°C mà không bị cứng hóa hay nứt gãy.

Công nghệ điều áp điện trường High-K là một trong những đỉnh cao kỹ thuật của 3M, sử dụng vật liệu có hằng số điện môi cao để tạo ra phân bố điện trường đồng đều trên toàn bộ bề mặt đầu cáp. Điều này giúp loại bỏ hiện tượng tập trung điện trường tại các góc nhọn và mép cắt của màn chắn cáp, ngăn ngừa hiệu quả hiện tượng phóng điện surface tracking.

Cấu Trúc Ống Đầu Cáp – Sườn Lõi Rút và Lớp Làm Kín

Cấu trúc đầu cáp co rút nguội 3M gồm ba lớp cách điện chính được bố trí theo nguyên lý phân tầng áp suất điện:

Lớp thứ nhất là lớp điều áp điện trường tiếp xúc trực tiếp với lõi dẫn điện và màn chắn của cáp. Lớp này được làm từ vật liệu có hằng số điện môi cao, đảm bảo quá trình chuyển tiếp điện trường từ cáp sang đầu cáp một cách mượt mà và liên tục.

Lớp thứ hai là lớp cách điện chính có độ dày được tính toán chính xác theo cấp điện áp sử dụng. Đối với đầu cáp 24kV, độ dày lớp cách điện chính đạt 12mm để đảm bảo khoảng cách cách điện theo tiêu chuẩn IEC và IEEE.

Lớp thứ ba là lớp bảo vệ bên ngoài có khả năng chống tia cực tím, chống ozone và các tác nhân hóa học trong môi trường công nghiệp. Lớp này cũng có khả năng tự làm sạch khi có mưa, duy trì tính năng cách điện bề mặt trong thời gian dài.

Nguyên lý hoạt động của sườn lõi rút dựa trên cấu trúc ống nhựa cứng bên trong có đường xoắn ốc liên tục. Khi kéo sợi dây lõi, ống nhựa sẽ bị cắt theo đường xoắn ốc và được rút ra từ từ, cho phép lớp cao su silicone co lại đều và ôm chặt vào bề mặt cáp mà không gây xoắn vặn hay biến dạng cấu trúc.

So Sánh Cấu Tạo Giữa Dòng QTII và QTIII

Dòng sản phẩm QTII Series được thiết kế cho ứng dụng chuẩn với cấu trúc ba lớp truyền thống và hệ thống điều áp điện trường cơ bản. Đây là lựa chọn phù hợp cho các ứng dụng trong nhà và môi trường không quá khắc nghiệt, với chi phí đầu tư hợp lý.

Dòng QTIII Series là phiên bản nâng cấp với công nghệ điều áp điện trường tiên tiến hơn, sử dụng vật liệu composite đa lớp và hệ thống giải tỏa ứng suất cơ học tối ưu. Sản phẩm này phù hợp cho môi trường ngoài trời khắc nghiệt, các ứng dụng có yêu cầu độ tin cậy cao như nhà máy điện, trạm biến áp trung tâm và hệ thống điện quan trọng quốc gia.

Điểm khác biệt về vật liệu giữa hai dòng sản phẩm nằm ở công thức cao su silicone và hệ thống phụ gia chống lão hóa. QTIII Series sử dụng công thức cao su silicone platinum-cured với độ bền lên đến 30 năm, trong khi QTII Series sử dụng công thức peroxide-cured với tuổi thọ 25 năm trong điều kiện vận hành bình thường.

Phân Loại Đầu Cáp Co Rút Nguội 3M Theo Điện Áp và Ứng Dụng

Đầu Cáp Hạ Thế 1kV – Dòng Sản Phẩm và Mã Hàng

Đầu cáp co rút nguội 3M cho hệ thống hạ thế 1kV được thiết kế đặc biệt cho các ứng dụng trong tòa nhà dân dụng, khu công nghiệp nhỏ và hệ thống phân phối điện cuối cùng. Dòng sản phẩm này có mã hàng bắt đầu bằng QS-1 cho ứng dụng trong nhà và QS-3 cho ứng dụng ngoài trời.

Phạm vi tiết diện cáp áp dụng từ 16mm² đến 300mm² nhôm hoặc đồng, phù hợp với hầu hết các loại cáp hạ thế tiêu chuẩn được sử dụng tại Việt Nam. Cấu trúc đơn giản với hai lớp cách điện chính giúp việc lắp đặt nhanh chóng và chi phí hợp lý.

Đầu Cáp Trung Thế 24kV Dòng QTII Series Trong Nhà và Ngoài Trời

Đầu cáp 24kV là sản phẩm chiếm thị phần lớn nhất trong phân khúc trung thế tại Việt Nam, phù hợp với cấp điện áp phân phối 22kV phổ biến. Dòng QTII Series cho 24kV được chia thành hai nhóm chính:

QTII-2S Series dành cho ứng dụng trong nhà với cấu trúc gọn nhẹ, chiều dài tổng thể 280mm và khả năng chịu ô nhiễm môi trường cấp độ I theo tiêu chuẩn IEC 60815. Sản phẩm này phù hợp cho các tủ RMU, tủ trung thế trong nhà máy và tòa nhà.

QTII-4S Series dành cho ứng dụng ngoài trời với cấu trúc gia cố, chiều dài tổng thể 350mm và khả năng chịu ô nhiễm môi trường cấp độ III theo tiêu chuẩn IEC 60815. Lớp bảo vệ ngoài được tăng cường khả năng chống tia cực tím và chống ăn mòn hóa học cho môi trường công nghiệp khắc nghiệt.

Đầu Cáp Trung Thế 35kV – 36kV Dòng QTII-8S Series

Đầu cáp co rút nguội 3M cấp điện áp 35kV được thiết kế cho hệ thống truyền tải điện khu vực và các nhà máy điện có cấp điện áp máy phát 35kV. Dòng QTII-8S Series có thông số kỹ thuật cao cấp nhất trong dải sản phẩm co nguội của 3M.

Thông số kỹ thuật chi tiết của QTII-8S Series bao gồm điện áp định mức 36kV, điện áp thử nghiệm xung 170kV và điện áp thử nghiệm tần số công nghiệp 70kV trong 1 phút. Khả năng chịu dòng liên tục lên đến 630A và dòng ngắn mạch 20kA trong 3 giây.

Phạm vi tiết diện cápáp dụng từ 50mm² đến 500mm² cho dây dẫn đồng và từ 70mm² đến 630mm² cho dây dẫn nhôm. Cấu trúc 5 lớp cách điện với tổng độ dày 18mm đảm bảo an toàn tuyệt đối trong mọi điều kiện vận hành.

Phân Loại Theo Số Pha – Đầu Cáp 1 Pha và 3 Pha

Đầu cáp co rút nguội 3M một pha được sử dụng chủ yếu cho kết nối động cơ điện công nghiệp, đường dây rẽ nhánh và các thiết bị điện đơn pha. Ưu điểm của thiết kế một pha là kích thước nhỏ gọn, dễ lắp đặt trong không gian hẹp và chi phí thấp hơn so với đầu cáp ba pha.

Đầu cáp ba pha tích hợp được thiết kế cho kết nối trạm biến áp phân phối, tủ RMU và các ứng dụng cần tính thẩm mỹ cao. Cấu trúc ba pha liền khối giúp tiết kiệm không gian lắp đặt, giảm số lượng chi tiết cần bảo trì và đảm bảo tính đồng bộ về mặt kỹ thuật.

Việc lựa chọn giữa đầu cáp một pha hay ba pha phụ thuộc vào yêu cầu kỹ thuật cụ thể, không gian lắp đặt và ngân sách dự án. Cả hai loại đều có cùng chất lượng kỹ thuật và tuổi thọ theo cam kết của nhà sản xuất.

Bảng Tra Cứu Nhanh Mã Sản Phẩm Theo Điện Áp và Tiết Diện Cáp

Hệ thống mã hóa sản phẩm của 3M tuân theo quy tắc chuẩn quốc tế với cấu trúc: Loại sản phẩm – Cấp điện áp – Cấu trúc – Tiết diện cáp. Ví dụ: QTII-2S-1-150 có nghĩa là đầu cáp co nguội (QT), thế hệ thứ hai (II), ứng dụng trong nhà (2S), một pha (1), tiết diện cáp 150 kcmil.

Bảng tra cứu nhanh theo tiết diện AWG và mm² giúp kỹ sư điện dễ dàng xác định mã sản phẩm chính xác. Tiết diện 4/0 AWG tương đương 120mm², 250 kcmil tương đương 127mm², và 500 kcmil tương đương 253mm². Việc tra cứu chính xác giúp tránh sai sót trong đặt hàng và đảm bảo tính tương thích kỹ thuật.

Thông Số Kỹ Thuật Chi Tiết Đầu Cáp Co Nguội 3M

Phân loại Đầu Cáp Co Rút Nguội 3M theo điện áp và ứng dụng là yếu tố then chốt giúp các kỹ sư lựa chọn sản phẩm phù hợp, đảm bảo an toàn và hiệu suất cho hệ thống điện. Sản phẩm của 3M được thiết kế chuyên biệt cho từng cấp điện áp từ Hạ Thế 1kV đến Trung Thế 35kV, đồng thời có sự khác biệt rõ rệt giữa ứng dụng trong nhà và ngoài trời.

Bảng Thông Số Kỹ Thuật Theo Cấp Điện Áp 5kV – 15kV – 24kV

Đầu cáp co rút nguội 3M được thiết kế theo tiêu chuẩn IEEE 48 với thông số kỹ thuật nghiêm ngặt cho mỗi cấp điện áp. Đối với cấp 5kV, điện áp thử nghiệm tần số công nghiệp là 15kV, điện áp thử nghiệm xung sét 60kV và khả năng chịu dòng điện liên tục từ 200A đến 400A tùy theo tiết diện cáp.

Cấp điện áp 15kV có điện áp thử nghiệm tần số công nghiệp 35kV, điện áp thử nghiệm xung sét 110kV và khả năng chịu dòng từ 200A đến 600A. Độ dày cách điện chính đạt 8mm với vật liệu cao su silicone platinum-cured đảm bảo tuổi thọ 25 năm.

Cấp điện áp 24kV là phổ biến nhất với điện áp thử nghiệm tần số công nghiệp 50kV, điện áp thử nghiệm xung sét 125kV. Khả năng chịu dòng điện liên tục từ 200A đến 630A với dòng ngắn mạch 16kA trong thời gian 3 giây.

Phạm Vi Tiết Diện Cáp Áp Dụng Từ 4/0 AWG Đến 750 kcmil

Đầu cáp co rút nguội 3M có phạm vi tiết diện cáp rộng từ 4/0 AWG (tương đương 107mm²) đến 750 kcmil (tương đương 380mm²) cho dây dẫn đồng. Đối với dây dẫn nhôm, phạm vi từ 350 kcmil đến 1000 kcmil do đặc tính điện trở cao hơn của nhôm.

Việc lựa chọn tiết diện cáp phù hợp phải dựa trên dòng điện vận hành, độ sụt áp cho phép và điều kiện tản nhiệt của môi trường lắp đặt. Đầu cáp 3M được thiết kế để tương thích với cả cáp có giáp và không giáp, cáp một lõi và ba lõi.

Nhiệt Độ Vận Hành Liên Tục và Quá Tải Cho Phép

Nhiệt độ vận hành liên tục của đầu cáp co rút nguội 3M được thiết kế ở mức 90°C cho lõi dẫn điện, phù hợp với hầu hết các loại cáp XLPE và EPR hiện đại. Ở nhiệt độ này, vật liệu cao su silicone vẫn duy trì tính đàn hồi và khả năng cách điện tối ưu.

Khả năng chịu quá tải của đầu cáp đạt 130°C trong thời gian ngắn (không quá 4 giờ liên tục), cho phép hệ thống điện vận hành ở chế độ khẩn cấp khi cần thiết.

Trong trường hợp quá tải nghiêm trọng với nhiệt độ lõi dẫn lên đến 150°C, đầu cáp vẫn có thể hoạt động trong thời gian ngắn mà không bị hư hỏng vĩnh viễn. Tuy nhiên, tình trạng này cần được khắc phục nhanh chóng để tránh ảnh hưởng đến tuổi thọ sản phẩm.

Các Tiêu Chuẩn Quốc Tế Đáp Ứng – IEEE 48, ANSI, VDE, CENELEC

Đầu cáp co rút nguội 3M đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe của IEEE 48 – tiêu chuẩn hàng đầu thế giới về đầu cáp điện trung thế. Tiêu chuẩn này quy định các yêu cầu về thiết kế điện, thiết kế cơ, thử nghiệm và nghiệm thu đầu cáp.

Chứng nhận ANSI C119.1 xác nhận khả năng chịu dòng điện và độ bền cơ học của các chi tiết kim loại trong cấu trúc đầu cáp. Tiêu chuẩn VDE 0276 của Đức đánh giá khả năng chịu ăn mòn và lão hóa của vật liệu cách điện trong môi trường châu Âu.

Chứng nhận CENELEC HD 629 S1 là yêu cầu bắt buộc cho các sản phẩm đầu cáp được sử dụng trong liên minh châu Âu, đảm bảo tính tương thích và an toàn trong hệ thống điện Âu châu. Tại Việt Nam, đầu cáp 3M đáp ứng các yêu cầu của TCVN 7437 và TCVN 7438.

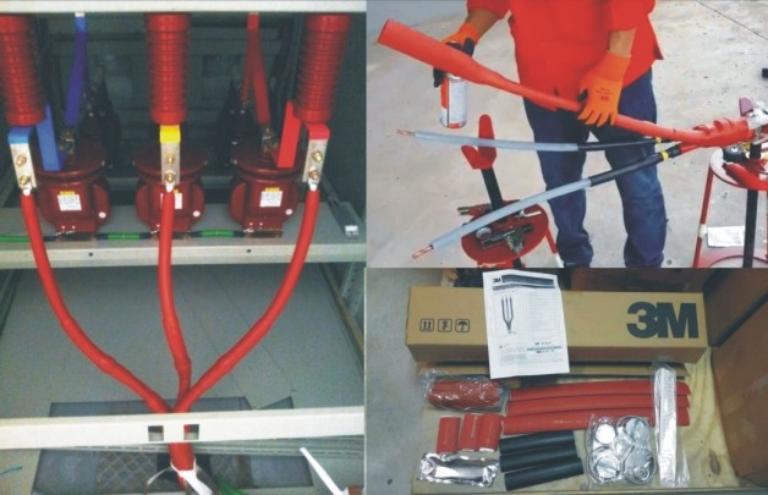

7 Ưu Điểm Vượt Trội Của Đầu Cáp Co Rút Nguội So Với Co Nhiệt

Đầu cáp co rút nguội 3M QTII và QTIII Series đại diện cho một bước tiến vượt bậc so với công nghệ co nhiệt truyền thống. Những cải tiến không chỉ giúp giảm chi phí và thời gian lắp đặt mà còn nâng cao đáng kể tuổi thọ và hiệu suất của hệ thống điện. Dưới  sẽ trình bày chi tiết 7 ưu điểm vượt trội của đầu cáp co rút nguội 3M, bao gồm: quy trình thi công nhanh chóng không cần khò nhiệt, độ tin cậy nhờ vật liệu cao su silicone đặc biệt, khả năng chống lão hóa và an toàn tuyệt đối, cùng với tính linh hoạt phù hợp với nhiều loại cáp.

Thi Công Nhanh Chóng Không Cần Thiết Bị Khò Nhiệt Chuyên Dụng

Ưu điểm nổi bật nhất của đầu cáp co rút nguội 3M là thời gian thi công cực kỳ nhanh chóng. Một bộ đầu cáp ba pha 24kV có thể được lắp đặt hoàn chỉnh trong 45 phút bởi một thợ điện có kinh nghiệm, nhanh gấp 3 lần so với đầu cáp co nhiệt truyền thống.

Việc không cần sử dụng thiết bị khò nhiệt chuyên dụng giúp tiết kiệm đáng kể chi phí đầu tư thiết bị và chi phí vận chuyển, đặc biệt quan trọng cho các công trình ở vùng sâu vùng xa. Thợ điện chỉ cần bộ dụng cụ cơ bản như dao cắt, kìm tuốt dây và thước đo để thực hiện toàn bộ quy trình lắp đặt.

Độ Tin Cậy Cao Nhờ Vật Liệu Cao Su Silicone Đặc Biệt

Vật liệu cao su silicone platinum-cured của 3M có đặc tính lão hóa cực kỳ chậm, duy trì độ đàn hồi và khả năng cách điện ổn định trong suốt 25-30 năm vận hành. Khác với vật liệu polyethylene của đầu cáp co nhiệt, cao su silicone không bị nứt gãy khi lão hóa.

Cấu trúc phân tử của cao su silicone có liên kết silicon-oxygen bền vững, chống lại sự tác động của ozone, tia cực tím và các gốc tự do trong không khí. Điều này đặc biệt quan trọng trong môi trường công nghiệp có nồng độ ozone cao từ các thiết bị hồ quang điện.

Khả Năng Chống UV, Ozone và Hóa Chất Trong Môi Trường Khắc Nghiệt

Đầu cáp co rút nguội 3M có chỉ số chống tia cực tím UV-B đạt mức 5 theo tiêu chuẩn ASTM G154, gấp 10 lần so với vật liệu polyethylene thông thường. Trong thử nghiệm phòng thí nghiệm, sản phẩm duy trì 95% độ bền cơ học sau 2000 giờ chiếu xạ UV liên tục.

Khả năng chống ozone vượt trội với nồng độ ozone 100 pphm trong 168 giờ mà không xuất hiện vết nứt bề mặt. Đây là yêu cầu khắt khe của môi trường công nghiệp hóa chất và luyện kim, nơi nồng độ ozone thường cao gấp 5-10 lần so với môi trường bình thường.

An Toàn Tuyệt Đối – Loại Bỏ Rủi Ro Cháy Nổ Khi Thi Công

Quy trình lắp đặt đầu cáp co rút nguội 3M hoàn toàn không sử dụng lửa, nhiệt độ cao hay thiết bị phát nhiệt, loại bỏ hoàn toàn rủi ro cháy nổ trong quá trình thi công. Điều này đặc biệt quan trọng trong môi trường nhạy cảm như nhà máy hóa chất, kho xăng dầu và các khu vực có khí dễ cháy.

Trong môi trường nhà máy hóa chất, việc sử dụng thiết bị phát nhiệt yêu cầu giấy phép lửa nghiêm ngặt và các biện pháp an toàn phức tạp. Đầu cáp co nguội 3M cho phép thi công bình thường mà không cần thử nghiệm khí cháy hay lập kế hoạch sơ tán khẩn cấp.

Tuổi Thọ Vượt Trội 25-30 Năm Trong Điều Kiện Vận Hành Chuẩn

Tuổi thọ thiết kế của đầu cáp co rút nguội 3M đạt 30 năm trong điều kiện vận hành tiêu chuẩn, cao hơn 5-7 năm so với đầu cáp co nhiệt truyền thống. Thử nghiệm lão hóa nhanh theo tiêu chuẩn IEEE 383 cho thấy vật liệu vẫn duy trì 85% tính năng ban đầu sau 40 năm mô phỏng.

Các yếu tố ảnh hưởng đến tuổi thọ sản phẩm bao gồm nhiệt độ vận hành trung bình, số lần quá tải, mức độ ô nhiễm môi trường và chất lượng lắp đặt. Trong điều kiện lý tưởng với nhiệt độ vận hành dưới 70°C và môi trường ít ô nhiễm, tuổi thọ thực tế có thể đạt 35-40 năm.

Tính Linh Hoạt Cao – Phù Hợp Cáp Có Giáp và Không Giáp

Thiết kế đầu cáp co rút nguội 3M có tính linh hoạt cao, tương thích với hầu hết các loại cáp trung thế hiện có trên thị trường. Sản phẩm phù hợp với cáp có giáp thép, giáp nhôm, không giáp, cáp một lõi, ba lõi và cả cáp đồng trục đặc biệt.

Khả năng tương thích với nhiều loại cáp giúp giảm số lượng mã hàng cần dự trữ trong kho, đơn giản hóa quy trình mua sắm và giảm nguy cơ sai sót kỹ thuật. Tính năng này đặc biệt quan trọng cho các doanh nghiệp EPC cần làm việc với nhiều loại cáp của các nhà cung cấp khác nhau.

Hướng Dẫn Lựa Chọn Đầu Cáp Co Nguội 3M Phù Hợp

Để đưa ra quyết định chính xác, người dùng cần nắm vững các tiêu chí kỹ thuật cốt lõi như cấp điện áp, môi trường lắp đặt và đặc tính của cáp.

Tiêu Chí Chọn Đầu Cáp Theo Điện Áp Hệ Thống Điện

Việc lựa chọn đầu cáp co rút nguội 3M chính xác đòi hỏi hiểu biết sâu về cấp điện áp hệ thống và yêu cầu kỹ thuật cụ thể. Đối với hệ thống phân phối 22kV, cần chọn đầu cáp cấp 24kV để có dự phòng an toàn 10%. Tương tự, hệ thống 33kV cần đầu cáp cấp 36kV.

Nguyên tắc chung là điện áp định mức của đầu cáp phải cao hơn điện áp vận hành của hệ thống ít nhất 10% để đảm bảo an toàn trong trường hợp quá điện áp tạm thời. Việc chọn cấp điện áp quá cao sẽ gây lãng phí chi phí và tăng kích thước không cần thiết.

Lựa Chọn Theo Môi Trường Lắp Đặt – Trong Nhà Hay Ngoài Trời

Môi trường lắp đặt là yếu tố quyết định việc lựa chọn giữa các dòng sản phẩm QTII-2S (trong nhà) và QTII-4S (ngoài trời). Đầu cáp trong nhà có kích thước nhỏ gọn, phù hợp cho tủ RMU và không gian chật hẹp, nhưng không có khả năng chống tia cực tím và chống thấm nước.

Đầu cáp ngoài trời có cấu trúc gia cường với lớp bảo vệ chống UV, chống ô nhiễm và chống ẩm. Sản phẩm này bắt buộc phải sử dụng cho các ứng dụng ngoài trời, trong hầm cáp có độ ẩm cao và môi trường công nghiệp khắc nghiệt.

Trong trường hợp không chắc chắn về môi trường, nên chọn đầu cáp ngoài trời để đảm bảo an toàn. Chi phí chênh lệch khoảng 15-20% nhưng mang lại sự yên tâm và tuổi thọ cao hơn đáng kể.

Cách Xác Định Tiết Diện Cáp và Loại Dây Dẫn Đồng Hoặc Nhôm

Phương pháp đo tiết diện cáp chính xác yêu cầu sử dụng thước kẹp điện tử hoặc panme đo đường kính dây dẫn sau khi tuốt lớp cách điện. Đối với dây dẫn tròn đặc, tiết diện bằng π × (đường kính/2)². Đối với dây dẫn nhiều sợi, cần tra bảng tiêu chuẩn để xác định tiết diện danh định.

Nhận biết loại dây dẫn đồng hoặc nhôm có thể thực hiện bằng cách quan sát màu sắc và độ cứng của kim loại. Dây dẫn đồng có màu đỏ cam đặc trưng và độ cứng cao, trong khi dây dẫn nhôm có màu bạc trắng và mềm hơn.

Việc phân biệt chính xác loại dây dẫn quan trọng vì đầu cáp cho dây dẫn đồng và nhôm có cấu trúc kẹp ép khác nhau để đảm bảo tiếp xúc điện tối ưu và chống ăn mòn điện hóa.

Quy Trình Tra Cứu Mã Sản Phẩm Chính Xác Từ Catalog 3M

Catalog kỹ thuật 3M được cập nhật hàng năm với thông tin chi tiết về mã sản phẩm, thông số kỹ thuật và hướng dẫn lắp đặt. TOJI Group cung cấp catalog điện tử và bản in miễn phí cho khách hàng, kèm theo hỗ trợ kỹ thuật của đội ngũ kỹ sư có chứng chỉ 3M.

Các thông tin cần thiết để tra cứu mã sản phẩm gồm: cấp điện áp hệ thống, loại cáp (có giáp/không giáp), tiết diện dây dẫn, loại dây dẫn (đồng/nhôm), môi trường lắp đặt (trong nhà/ngoài trời) và số pha (1 pha/3 pha).

Quy trình tra cứu chuẩn gồm 5 bước: xác định cấp điện áp, chọn dòng sản phẩm phù hợp, tra bảng tiết diện cáp, kiểm tra tính tương thích với loại cáp và xác nhận mã sản phẩm cuối cùng.

Checklist Kiểm Tra Trước Khi Đặt Mua Đầu Cáp

1. Xác nhận chính xác cấp điện áp hệ thống và điện áp định mức cần thiết
2. Đo chính xác tiết diện dây dẫn và xác định loại kim loại (đồng/nhôm)
3. Kiểm tra loại cáp (có giáp/không giáp, một lõi/ba lõi)
4. Xác định môi trường lắp đặt (trong nhà/ngoài trời/hầm cáp)
5. Tính toán số lượng cần thiết có kể dự phòng 5-10%
6. Kiểm tra khả năng tương thích với thiết bị đấu nối
7. Xác nhận yêu cầu về chứng chỉ chất lượng và giấy tờ nghiệm thu
8. So sánh giá cả với các nhà cung cấp khác có uy tín
9. Kiểm tra thời gian giao hàng và điều kiện bảo quản
10. Đảm bảo có hỗ trợ kỹ thuật và đào tạo lắp đặt nếu cần

Quy Trình Lắp Đặt Đầu Cáp Co Nguội 3M Chi Tiết Từng Bước

Quá trình lắp đặt Đầu Cáp Co Rút Nguội 3M là một quy trình kỹ thuật cao, đòi hỏi sự chuẩn bị kỹ lưỡng và tuân thủ nghiêm ngặt các bước để đảm bảo tính an toàn điện và tuổi thọ tối đa cho đầu cáp. Mặc dù công nghệ co nguội đơn giản hơn co nhiệt, việc lắp đặt sai quy cách vẫn có thể dẫn đến sự cố nghiêm trọng.

Chuẩn Bị Dụng Cụ Thi Công và Kiểm Tra Sản Phẩm

Cần chuẩn bị đầy đủ dụng cụ thi công gồm: dao cắt cáp chuyên dụng, kìm tuốt dây có độ chính xác cao, thước đo kim loại, giấy nhám mịn, khăn lau không để lơ và găng tay cách điện.

Kiểm tra sản phẩm đầu cáp bao gồm: kiểm tra vỏ bao bì nguyên vẹn, kiểm tra tình trạng ống cao su không bị nứt hay biến dạng, kiểm tra sợi dây lõi rút còn nguyên vẹn, và đối chiếu mã sản phẩm với yêu cầu kỹ thuật.

Điều kiện môi trường thi công cần đảm bảo: nhiệt độ từ 5°C đến 40°C, độ ẩm tương đối dưới 80%, không có mưa trực tiếp và có đủ ánh sáng để quan sát chi tiết. Việc thi công trong điều kiện không đạt có thể ảnh hưởng đến chất lượng và tuổi thọ của đầu cáp.

Hướng Dẫn Lắp Đặt Đầu Cáp 1 Pha 24kV – 6 Bước Chuẩn Kỹ Thuật

1. Bước 1: Cắt đầu cáp vuông góc và tuốt lớp vỏ ngoài theo kích thước quy định trong hướng dẫn kỹ thuật. Chiều dài tuốt lớp vỏ ngoài thường là 25mm, lớp cách điện chính là 15mm và màn chắn là 8mm.
2. Bước 2: Làm sạch bề mặt cách điện và màn chắn bằng giấy nhám mịn, loại bỏ hoàn toàn các tạp chất và dầu nhờn. Bề mặt sau khi làm sạch phải khô ráo và không có vết xước sâu.
3. Bước 3: Luồn đầu cáp vào ống co nguội đến vị trí đúng theo dấu hiệu trên ống. Đảm bảo đầu cáp không bị nghiêng hay lệch so với trục ống.
4. Bước 4: Kéo từ từ sợi dây lõi rút theo hướng thẳng đều cho đến khi ống co hoàn toàn và ôm chặt vào cáp. Quá trình này mất khoảng 2-3 phút.
5. Bước 5: Kiểm tra việc co rút đều khắp bề mặt, không có bong bóng khí hay khe hở. Nếu phát hiện lỗi, cần thay thế đầu cáp mới.
6. Bước 6: Lắp đặt chi tiết kết nối đầu cáp với thiết bị và thực hiện thử nghiệm điện áp theo quy định.

Hướng Dẫn Lắp Đặt Đầu Cáp 3 Pha 24kV Trong Nhà QTII-4S Series

Quy trình lắp đặt đầu cáp 3 pha phức tạp hơn do cần đảm bảo tính đồng bộ giữa 3 pha và khoảng cách cách điện giữa các pha. Bắt đầu bằng việc chuẩn bị đồng thời cả 3 đầu cáp và kiểm tra kỹ mã sản phẩm để đảm bảo cùng loại.

Thực hiện tuốt cáp cho cả 3 pha theo cùng một kích thước chuẩn, sử dụng thước đo để đảm bảo độ chính xác ±1mm. Sự chênh lệch về kích thước tuốt cáp giữa các pha có thể gây ra sự không đồng đều trong quá trình co rút.

Lắp đặt từng pha theo thứ tự A-B-C, hoàn thành một pha trước khi chuyển sang pha tiếp theo. Điều này giúp tránh nhầm lẫn và đảm bảo chất lượng đồng đều cho cả 3 pha.

Sau khi hoàn thành lắp đặt cả 3 pha, kiểm tra khoảng cách cách điện giữa các pha đạt yêu cầu tối thiểu 150mm đối với cấp điện áp 24kV. Thực hiện thử nghiệm Megger với điện áp 2500V để kiểm tra chất lượng cách điện.

Kỹ Thuật Định Vị Ống Đầu Cáp và Rút Sợi Dây Lõi Đúng Cách

Định vị chính xác ống đầu cáp là yếu tố quyết định chất lượng co rút. Cần sử dụng các dấu hiệu trên ống để xác định vị trí đặt đầu cáp, đảm bảo khoảng cách từ đầu dây dẫn đến mút ống đạt chính xác theo quy định.

Kỹ thuật rút dây lõi đòi hỏi động tác nhẹ nhàng và đều tay. Không được kéo giật mạnh hay quá nhanh vì có thể làm ống cao su bị rách hoặc co không đều. Tốc độ rút lý tưởng là 10-15cm mỗi phút.

Trong quá trình rút dây lõi, cần quan sát liên tục để phát hiện sớm các bất thường như ống bị kẹt, co lệch hay có âm thanh bất thường. Nếu gặp trở ngại, dừng ngay và kiểm tra nguyên nhân trước khi tiếp tục.

Những Sai Lầm Thường Gặp Khi Lắp Đặt và Cách Khắc Phục

Năm lỗi phổ biến nhất khi lắp đặt đầu cáp co rút nguội 3M:

• 1. Tuốt cáp sai kích thước, làm cho đầu cáp co không khít hoặc để lộ phần cách điện không được bảo vệ
• 2. Không làm sạch bề mặt cáp kỹ lưỡng, gây ra bong bóng khí và giảm khả năng cách điện
• 3. Kéo dây lõi quá nhanh, làm ống co không đều và có thể bị rách
• 4. Không kiểm tra mã sản phẩm, dẫn đến sử dụng sai loại đầu cáp cho tiết diện cáp
• 5. Lắp đặt trong điều kiện thời tiết không phù hợp, ảnh hưởng đến chất lượng co rút

Hướng dẫn khắc phục bao gồm: sử dụng thước đo chính xác cho việc tuốt cáp, làm sạch bằng dung môi chuyên dụng và giấy nhám mịn, kiểm soát tốc độ rút dây lõi, đối chiếu kỹ mã sản phẩm với catalog và chờ điều kiện thời tiết phù hợp để thi công.

Ứng Dụng Thực Tế Đầu Cáp Co Nguội 3M Trong Các Công Trình

Tính linh hoạt và độ tin cậy vượt trội đã đưa Đầu Cáp Co Rút Nguội 3M QTII và QTIII Series trở thành giải pháp đấu nối tiêu chuẩn trong nhiều lĩnh vực kỹ thuật điện khác nhau.

Ứng Dụng Cho Tủ RMU và Trạm Biến Áp Trung Thế

Trong tủ RMU (Ring Main Unit), đầu cáp co rút nguội 3M được sử dụng phổ biến nhờ kích thước nhỏ gọn và tính an toàn cao. Sản phẩm phù hợp với không gian chật hẹp của tủ RMU và không tạo ra nhiệt độ cao trong quá trình lắp đặt, điều quan trọng khi làm việc gần thiết bị điện tử nhạy cảm.

Đối với trạm biến áp trung thế, đầu cáp 3M cung cấp giải pháp kết nối đáng tin cậy cho cả đầu cáp sơ cấp và thứ cấp. Khả năng chịu tải cao và tuổi thọ dài giúp giảm chi phí bảo trì và tăng độ tin cậy cung cấp điện.

Trong các dự án nâng cấp trạm biến áp, việc sử dụng đầu cáp co nguội giúp rút ngắn thời gian ngừng điện do thi công nhanh chóng. Điều này đặc biệt quan trọng đối với các trạm cung cấp điện cho khu vực quan trọng.

Sử Dụng Trong Hệ Thống Điện Nhà Máy Công Nghiệp

Nhà máy công nghiệp có môi trường khắc nghiệt với nhiệt độ cao, độ ẩm cao và các chất hóa học ăn mòn. Đầu cáp co rút nguội 3M với khả năng chống hóa chất và chống ozone vượt trội là lựa chọn lý tưởng cho môi trường này.

Đặc biệt trong ngành công nghiệp hóa chất và luyện kim, việc thi công không sử dụng lửa của đầu cáp co nguội là yêu cầu bắt buộc về an toàn. Sản phẩm cho phép bảo trì và nâng cấp hệ thống điện mà không cần dừng sản xuất hoặc thực hiện các biện pháp an toàn phức tạp.

Ứng Dụng Cho Tòa Nhà Cao Tầng và Khu Dân Cư

Tòa nhà cao tầng có yêu cầu đặc biệt về tính thẩm mỹ và độ tin cậy của hệ thống điện. Đầu cáp co rút nguội 3M với thiết kế gọn nhẹ và không cần bảo trì thường xuyên phù hợp với yêu cầu này.

Đối với khu dân cư và chung cư, việc sử dụng đầu cáp co nguội giúp giảm tiếng ồn và tác động tiêu cực đến cư dân trong quá trình thi công. Tính an toàn cao cũng giảm rủi ro tai nạn trong môi trường dân cư.

Đấu Nối Với Thiết Bị Đóng Cắt, Motor, Thanh Cái và Đường Dây Trên Không

Kỹ thuật đấu nối đầu cáp co nguội 3M với các thiết bị khác nhau yêu cầu hiểu biết sâu về đặc tính kỹ thuật của từng loại thiết bị. Đối với thiết bị đóng cắt, cần chú ý đến khả năng chịu rung động và lực cơ học.

Khi đấu nối với motor công nghiệp, đầu cáp phải chịu được dòng khởi động cao và rung động cơ học từ motor. Đầu cáp 3M với cấu trúc linh hoạt và khả năng chịu tải quá tải tốt rất phù hợp cho ứng dụng này.

Lưu ý an toàn khi đấu nối bao gồm: đảm bảo hệ thống đã được cắt điện và kiểm tra không có điện áp, sử dụng thiết bị bảo hộ cá nhân đầy đủ, tuân thủ quy trình an toàn điện và có người giám sát có chứng chỉ an toàn điện.

Báo Giá Đầu Cáp Co Rút Nguội 3M Mới Nhất Tháng 10/2025

Yếu tố chi phí và giá cả luôn là một trong những tiêu chí quyết định hàng đầu khi lựa chọn vật tư cho bất kỳ dự án điện nào. Để giúp khách hàng và kỹ sư điện lập kế hoạch ngân sách chính xác, việc nắm bắt Bảng Giá Đầu Cáp Co Rút Nguội 3M mới nhất là vô cùng cần thiết.

Bảng Giá Đầu Cáp 3M 24kV Trong Nhà và Ngoài Trời

Giá đầu cáp co rút nguội 3M 24kV dòng QTII-2S (trong nhà) dao động từ 2.500.000 VNĐ đến 4.200.000 VNĐ cho đầu cáp một pha, tùy theo tiết diện cáp từ 95mm² đến 300mm². Đối với đầu cáp ba pha tích hợp, giá dao động từ 6.500.000 VNĐ đến 11.800.000 VNĐ.

Đầu cáp 24kV dòng QTII-4S (ngoài trời) có giá cao hơn 15-20% so với dòng trong nhà do cấu trúc gia cường và vật liệu chống UV đặc biệt. Giá đầu cáp một pha từ 2.900.000 VNĐ đến 4.900.000 VNĐ, đầu cáp ba pha từ 7.800.000 VNĐ đến 14.200.000 VNĐ.

Giá trên đã bao gồm VAT nhưng chưa bao gồm chi phí vận chuyển và lắp đặt. TOJI Group áp dụng chính sách giá ưu đãi cho khách hàng mua số lượng lớn từ 20 bộ trở lên với mức giảm 5-8% tùy theo số lượng.

Bảng Giá Đầu Cáp 3M 35kV – 36kV Theo Tiết Diện

Đầu cáp co rút nguội 3M cấp 36kV có giá cao hơn đáng kể do yêu cầu kỹ thuật khắt khe và vật liệu cao cấp. Giá đầu cáp một pha dao động từ 8.500.000 VNĐ đến 15.200.000 VNĐ cho tiết diện từ 120mm² đến 500mm².

Đầu cáp ba pha 36kV có giá từ 24.000.000 VNĐ đến 42.000.000 VNĐ, phản ánh độ phức tạp cao trong thiết kế và yêu cầu kiểm soát chất lượng nghiêm ngặt. Sản phẩm này chủ yếu được sử dụng trong các dự án trọng điểm quốc gia và nhà máy điện.

So Sánh Giá Các Dòng Sản Phẩm QTII và QTIII

Dòng QTIII Series có giá cao hơn QTII Series khoảng 25-30% do sử dụng công nghệ tiên tiến hơn và vật liệu cao cấp. Tuy nhiên, tuổi thọ cao hơn 5-7 năm và hiệu suất vượt trội làm cho QTIII Series có tổng chi phí sở hữu (TCO) thấp hơn trong dài hạn.

Phân tích mức giá theo từng dòng sản phẩm cho thấy QTII Series phù hợp cho các dự án có ngân sách hạn chế và yêu cầu kỹ thuật chuẩn. QTIII Series là lựa chọn tối ưu cho các dự án quan trọng, môi trường khắc nghiệt và yêu cầu độ tin cậy cao nhất.

Chính Sách Bảo Hành và Hỗ Trợ Kỹ Thuật Từ Nhà Cung Cấp

TOJI Group cam kết bảo hành sản phẩm đầu cáp co rút nguội 3M trong thời gian 12-18 tháng. Điều kiện bảo hành yêu cầu lắp đặt đúng kỹ thuật và vận hành trong phạm vi thông số cho phép.

Dịch vụ hỗ trợ kỹ thuật 24/7 thông qua hotline với đội ngũ kỹ sư có chứng chỉ 3M. Khách hàng được tư vấn miễn phí về lựa chọn sản phẩm, hướng dẫn lắp đặt và giải quyết sự cố kỹ thuật.

Chương trình đào tạo kỹ thuật miễn phí cho khách hàng mua từ 20 bộ trở lên, bao gồm lý thuyết và thực hành lắp đặt. Chứng chỉ hoàn thành khóa đào tạo được 3M và TOJI Group công nhận.

Địa Chỉ Mua Đầu Cáp Co Rút Nguội 3M Chính Hãng Tại TOJI.vn

Khi lựa chọn các sản phẩm kỹ thuật điện quan trọng như Đầu Cáp Co Rút Nguội 3M, việc xác định đúng nhà cung cấp chính hãng là yếu tố then chốt để đảm bảo chất lượng, bảo hành và hỗ trợ kỹ thuật. Việc mua hàng từ nhà phân phối được ủy quyền giúp loại bỏ hoàn toàn rủi ro về hàng giả, hàng kém chất lượng.

Giới Thiệu TOJI Group – Nhà Phân Phối Ủy Quyền 3M Tại Việt Nam

TOJI Group được thành lập năm 2002 tại Hà Nội, sau 22 năm phát triển đã trở thành nhà phân phối ủy quyền chính thức của tập đoàn 3M tại Việt Nam trong lĩnh vực thiết bị điện. Với mạng lưới phân phối rộng khắp cả nước và đội ngũ kỹ sư có trình độ cao, TOJI Group đã cung cấp hàng nghìn bộ đầu cáp co rút nguội 3M cho các dự án trọng điểm quốc gia.

Chứng chỉ phân phối ủy quyền từ 3M đảm bảo khách hàng nhận được sản phẩm chính hãng 100% với chất lượng và xuất xứ rõ ràng. TOJI Group cam kết không bán hàng giả, hàng nhái và luôn cung cấp giấy tờ chứng minh xuất xứ sản phẩm theo yêu cầu.

Cam Kết Chất Lượng Sản Phẩm Chính Hãng 100%

Mọi sản phẩm đầu cáp co rút nguội 3M tại TOJI Group đều được nhập khẩu trực tiếp từ nhà máy của 3M và có đầy đủ giấy tờ chứng minh xuất xứ. Hệ thống quản lý chất lượng ISO 9001:2015 đảm bảo quy trình kiểm soát chất lượng nghiêm ngặt từ khâu nhập khẩu đến giao hàng.

Tư vấn miễn phí bởi đội ngũ kỹ sư có chứng chỉ kỹ thuật 3M và nhiều năm kinh nghiệm thực tế. Chương trình đào tạo lắp đặt miễn phí cho khách hàng mua số lượng lớn trở lên, đào tạo được thực hiện tại trung tâm kỹ thuật của TOJI Group hoặc tại công trình theo yêu cầu. Dịch vụ giao hàng nhanh trong vòng 24 giờ tại Hà Nội và TP.HCM, 48 giờ tại các tỉnh thành khác. Đối với đơn hàng khẩn cấp, TOJI Group cam kết giao hàng trong vòng 12 giờ với phụ phí hợp lý.

Câu Hỏi Thường Gặp

1. Đầu cáp co nguội có thực sự tốt hơn đầu cáp co nhiệt không?

Đầu cáp co rút nguội 3M vượt trội hơn đầu cáp co nhiệt về nhiều mặt: thời gian lắp đặt nhanh hơn 3 lần, an toàn tuyệt đối khi thi công, tuổi thọ cao hơn 5-7 năm và khả năng chịu môi trường khắc nghiệt tốt hơn. Tuy chi phí ban đầu cao hơn 20-30%, tổng chi phí sở hữu trong 25 năm thấp hơn nhờ ít bảo trì và độ tin cậy cao.

2. Thời gian lắp đặt một bộ đầu cáp 3M mất bao lâu?

Đầu cáp một pha 24kV mất khoảng 15-20 phút lắp đặt, đầu cáp ba pha mất 45-60 phút. Thời gian này nhanh gấp 3 lần so với đầu cáp co nhiệt và không cần thời gian chuẩn bị thiết bị khò nhiệt hay chờ làm nguội.

3. Có cần chứng chỉ đặc biệt để được thi công đầu cáp 3M không?

Không bắt buộc phải có chứng chỉ đặc biệt, nhưng khuyến khích thợ điện tham gia khóa đào tạo của 3M hoặc TOJI Group để nắm vững kỹ thuật và tránh sai sót.

4. Đầu cáp co nguội 3M phù hợp với loại cáp nào?

Đầu cáp 3M tương thích với hầu hết loại cáp trung thế: cáp có giáp thép, giáp nhôm, không giáp, cáp XLPE, EPR, một lõi, ba lõi và cả dây dẫn đồng lẫn nhôm.

5. So sánh chi phí giữa đầu cáp 3M và các thương hiệu khác như thế nào?

Giá ban đầu của đầu cáp 3M cao hơn 20-30% so với các thương hiệu khác, nhưng tổng chi phí sở hữu thấp hơn nhờ tuổi thọ cao, ít bảo trì và tỷ lệ hỏng hóc thấp. Đặc biệt đối với các dự án quan trọng, chi phí ngừng điện do hỏng đầu cáp có thể gấp 10-100 lần giá sản phẩm.

TOJI Group với 22 năm kinh nghiệm và vị thế nhà phân phối ủy quyền của 3M cam kết mang đến cho khách hàng những sản phẩm chính hãng chất lượng cao nhất cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp.
