Đầu Nối Chữ T 3M: Giải Pháp Kết Nối Cáp Trung Thế Chuẩn Quốc Tế

Đầu nối chữ T 3M là phụ kiện trung thế quan trọng giúp phân nhánh và kết nối cáp một cách an toàn, ổn định trong các trạm biến áp và mạng điện công nghiệp. Với hơn 22 năm kinh nghiệm phân phối thiết bị điện 3M chính hãng, TOJI Group cung cấp hướng dẫn chi tiết về cách lựa chọn đúng model, quy trình lắp đặt chuẩn IEC và các lưu ý bảo dưỡng thực tế, giúp hệ thống điện vận hành bền bỉ và giảm thiểu tối đa rủi ro sự cố.

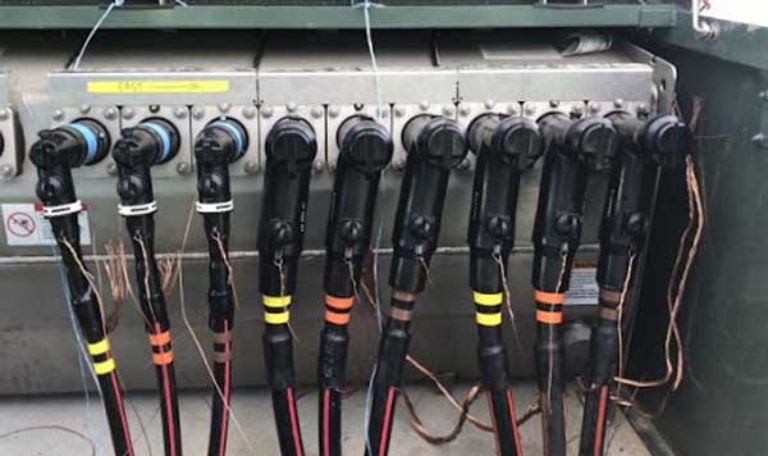

Đầu Nối Chữ T 3M Là Gì – Khái Niệm và Cấu Tạo Cơ Bản

Đầu nối chữ T 3M, còn được gọi là T-Plug 3M, là thiết bị chuyên dụng tạo điểm phân nhánh trong hệ thống cáp điện trung thế mà không cần cắt đứt cáp chính. Đây là một trong những sản phẩm đấu nối tiên tiến nhất của tập đoàn 3M – thương hiệu hàng đầu toàn cầu về vật liệu cách điện.

Về cấu tạo, đầu nối chữ T 3M sử dụng công nghệ co nguội với ba thành phần chính:

• Vỏ cách điện cao cấp: Sử dụng EPDM hoặc silicone đặc biệt, chịu được điện áp đến 35kV. Vật liệu có khả năng chống UV, chống lão hóa và hoạt động ổn định trong môi trường khắc nghiệt.

• Hệ thống tiếp xúc chính: Chế tạo từ đồng đỏ hoặc hợp kim đồng dẫn điện cao. Mặt tiếp xúc được gia công chính xác, đảm bảo diện tích tiếp xúc tối ưu, giảm tổn thất điện năng.

• Lớp gel cách điện: Gel tự phục hồi, khi bị thủng nhỏ có thể tự lấp kín, duy trì điện môi ổn định trong suốt vòng đời sử dụng.

Thương hiệu 3M với hơn 120 năm phát triển đã khẳng định vị thế dẫn đầu về giải pháp kỹ thuật điện, đặc biệt trong lĩnh vực cách điện và đấu nối trung – cao thế.

Thông Số Kỹ Thuật Chi Tiết và Tiêu Chuẩn Tuân Thủ

Để lựa chọn đầu nối chữ T 3M phù hợp, việc hiểu rõ thông số kỹ thuật là vô cùng quan trọng. Dưới đây là bảng thông số kỹ thuật chi tiết cho các dòng sản phẩm phổ biến:

Bảng thông số kỹ thuật:

Xem thêm: Đầu Cáp T-Plug 24kV 95mm2

Tiêu chuẩn quốc tế – chứng nhận: Đầu nối chữ T 3M đáp ứng đồng thời nhiều tiêu chuẩn quan trọng:

• IEC 61984 – Đấu nối trong hệ thống điện áp cao

• IEEE 386 – Thử nghiệm đầu nối cách điện tháo lắp

• TCVN 7419:2013 – Thiết bị đấu nối trung thế

• ISO 9001:2015 – Hệ thống quản lý chất lượng

• RoHS – Không chứa chất độc hại

Ma trận tương thích với loại cáp:

• Cáp XLPE → Tương thích hoàn toàn

• Cáp EPR → Phù hợp với hầu hết dòng T-Plug tiêu chuẩn

• Cáp PEX → Cần kiểm tra độ dày cách điện trước khi lắp

• Cáp giấy tẩm dầu → Hạn chế, nên có tư vấn kỹ thuật trước khi sử dụng

Hướng Dẫn Lựa Chọn và Ma Trận Tương Thích Chi Tiết

Việc lựa chọn đầu nối chữ T 3M phù hợp đòi hỏi sự hiểu biết sâu sắc về các yếu tố kỹ thuật và điều kiện vận hành. Dưới đây là quy trình 4 bước được TOJI Group khuyến nghị dựa trên 22 năm kinh nghiệm trong lĩnh vực phân phối thiết bị điện:

Bước 1: Xác định thông số điện kỹ thuật

Trước khi lựa chọn, bạn cần thu thập các thông tin cơ bản. Các yếu tố quan trọng gồm:

• Điện áp vận hành (12kV, 24kV, 35kV)

• Tiết diện cáp chính và cáp nhánh

• Dòng điện định mức và dòng sự cố ngắn hạn

• Loại cáp (XLPE, EPR, PEX)

• Độ dày lớp cách điện và áo chì (nếu có)

Bước 2: Đánh giá điều kiện môi trường

Điều kiện lắp đặt ảnh hưởng trực tiếp đến tuổi thọ của đầu nối chữ T 3M.

Môi trường trong nhà: Nhiệt độ ổn định, độ ẩm thấp, ít bụi bẩn và tác động cơ học.
→ Lựa chọn: dòng sản phẩm tiêu chuẩn với vỏ EPDM.

Môi trường ngoài trời: Chịu thời tiết, tia UV và biến thiên nhiệt độ lớn.
→ Lựa chọn: dòng sản phẩm chống thời tiết với vỏ silicone.

Môi trường ăn mòn: Gần biển, khu công nghiệp hóa chất, độ ẩm và khí ăn mòn cao.
→ Lựa chọn: dòng sản phẩm đặc biệt với lớp phủ chống ăn mòn.

Bước 3: So sánh chi phí và hiệu quả

Bước 4: Xác minh nguồn gốc và chất lượng

Trong bối cảnh hàng giả xuất hiện nhiều, việc xác minh sản phẩm chính hãng là rất quan trọng.

Cách Xác Minh Sản Phẩm Chính Hãng

Trong thị trường hiện tại, hàng giả và hàng nhái đầu nối chữ T 3M khá phổ biến. Việc xác minh sản phẩm chính hãng không chỉ đảm bảo chất lượng mà còn bảo vệ an toàn cho hệ thống điện của bạn.

Nhận biết qua bao bì và logo:

• Logo 3M được in laser chống làm giả

• Thông tin sản phẩm sắc nét

Kiểm tra chứng từ:

• CO từ nhà sản xuất

• Giấy chứng nhận chất lượng từ phòng thử nghiệm độc lập

• Hóa đơn VAT chính hãng

• Phiếu bảo hành của 3M

Phương pháp tra cứu số serial: Bạn có thể tra trên website 3M, ứng dụng 3M Verify hoặc liên hệ bộ phận kỹ thuật.

Ma Trận Lựa Chọn Theo Ứng Dụng

Ứng dụng tòa nhà dân cư: Điện áp 12–24kV, tiết diện 95–240mm², tải ổn định.

→ Khuyến nghị: 3M-T150-24kV hoặc 3M-T240-24kV.

Ứng dụng công nghiệp: Điện áp 24–35kV, tiết diện 240–630mm², tải cao hoặc có tải xung.

→ Khuyến nghị: 3M-T400-35kV hoặc 3M-T630-35kV.

Ứng dụng đặc biệt (biển, mỏ): Yêu cầu chống ăn mòn cao, bảo vệ IP67 trở lên.

→ Khuyến nghị: dòng sản phẩm đặc biệt với lớp phủ epoxy.

Hướng Dẫn Lắp Đặt Từng Bước và Quy Trình An Toàn

Lắp đặt đầu nối chữ T 3M đòi hỏi kỹ năng chuyên môn cao và tuân thủ nghiêm ngặt các quy định an toàn. Dưới đây là hướng dẫn chi tiết được TOJI Group biên soạn dựa trên kinh nghiệm thực tế và tiêu chuẩn quốc tế.

Chuẩn bị công cụ và vật liệu

Công cụ chuyên dụng:

• Dao cắt cáp, dụng cụ tuốt vỏ điều chỉnh độ sâu

• Khăn lau sạch

• Găng tay cách điện 1000V

• Kính bảo hộ

• Megohm-meter

• Thiết bị đo điện trở tiếp xúc

Vật liệu hỗ trợ:

• Dung dịch Isopropanol 99%

• Băng keo cách điện 3M

• Mỡ tiếp xúc chống oxy hóa

• Thẻ ghi chú chống nước

• Phiếu kiểm tra chất lượng

Điều kiện an toàn theo TCVN 6161: Cắt điện hoàn toàn, thử điện và treo cảnh báo, có giám sát, chuẩn bị sơ cứu và liên lạc khẩn cấp.

Quy trình lắp đặt 5 bước chi tiết

Bước 1: Chuẩn bị và làm sạch cáp

Bạn cần đo, đánh dấu, cắt vỏ cáp đúng kích thước và làm sạch cách điện bằng Isopropanol. Lớp cách điện phải không xước và được đo độ dày kiểm tra tương thích.

Bước 2: Chuẩn bị đầu nối chữ T 3M

Kiểm tra bao bì, tem chống giả, đưa sản phẩm về nhiệt độ phòng và đối chiếu lại sự tương thích trước khi lắp.

Bước 3: Thực hiện kết nối

Đặt đầu nối đúng hướng, ấn đều để ôm sát cáp và quan sát quá trình co ngót, bảo đảm không có khe hở.

Bước 4: Kết nối cáp nhánh

Chuẩn bị đầu cáp nhánh, bôi mỡ tiếp xúc, đưa vào đúng chiều sâu và kiểm tra độ chắc chắn.

Bước 5: Kiểm tra và hoàn thiện

Thực hiện đo cách điện, đo tiếp xúc, ghi chép kết quả và dán nhãn thông tin lắp đặt.

Các Lỗi Phổ Biến Khi Lắp Đặt

Lỗi cắt cáp không chính xác: Lỗi này gây tiếp xúc kém, tạo ứng suất cơ học và giảm tuổi thọ.

→ Khắc phục: Dùng dao chuyên dụng, cắt liền mạch, kiểm tra bằng kính lúp, cắt lại nếu cần.

Lỗi lắp đặt sai chiều: Việc lắp ngược chiều gây rò rỉ điện, khó bảo dưỡng và có thể hỏng cáp.

→ Khắc phục: Đánh dấu rõ chiều, kiểm tra hướng dẫn và có giám sát kỹ thuật.

Kiểm Tra Chất Lượng Sau Lắp Đặt

Kiểm tra cách điện

• Cáp 24kV: thử 2.5kV DC, ≥ 1000 MΩ

• Cáp 35kV: thử 5kV DC, ≥ 2000 MΩ

• Thời gian đo: ≥ 1 phút

Kiểm tra tiếp xúc

• Điện trở: < 50 micro-ohm

• So sánh giữa các pha để phát hiện bất thường

• Ghi chép làm cơ sở bảo dưỡng

Xử lý khi không đạt yêu cầu: Dừng đóng điện, kiểm tra lại toàn bộ quy trình, liên hệ TOJI kỹ thuật và thay thế khi cần.

Khắc Phục Sự Cố, Bảo Dưỡng và Tuổi Thọ Dài Hạn

Bảo dưỡng đầu nối chữ T 3M đúng cách không chỉ kéo dài tuổi thọ sản phẩm mà còn đảm bảo vận hành an toàn và hiệu quả của toàn bộ hệ thống điện. Dựa trên kinh nghiệm 22 năm trong lĩnh vực điện, TOJI Group đã tổng hợp các vấn đề thường gặp và giải pháp khắc phục hiệu quả.

Các vấn đề phổ biến và biểu hiện

Mất tiếp xúc từng phần

Đây là vấn đề gặp nhiều nhất, biểu hiện qua nhiệt độ tăng cao bất thường, tiếng kẹt hoặc phóng điện nhỏ khi tải cao, vỏ đầu nối đổi màu từ đen sang nâu và điện trở tiếp xúc vượt ngưỡng.

Nguyên nhân thường do oxy hóa bề mặt tiếp xúc, rung động cơ học, thay đổi nhiệt độ gây giãn nở, hoặc chất lượng mỡ tiếp xúc không đảm bảo.

Phương pháp xử lý gồm: đo kiểm điện trở tiếp xúc mỗi 6 tháng, thay thế khi có dấu hiệu bất thường, sử dụng mỡ tiếp xúc đúng chuẩn và kiểm tra độ ổn định cơ học.

Bong tróc vỏ cách điện

Hiện tượng này thường xuất hiện sau 10–15 năm. Các dấu hiệu gồm vết nứt nhỏ, giảm độ đàn hồi, giảm khả năng chống thấm và nguy cơ rò điện khi độ ẩm cao.

Phòng ngừa bằng cách kiểm tra ngoại quan định kỳ, đo độ dày lớp cách điện, che chắn tia UV và thay thế khi lão hóa nặng.

Mùi khét và phóng điện

Đây là dấu hiệu nguy hiểm gồm mùi cháy của vật liệu cách điện, tiếng nổ nhỏ, khói mỏng và nhiệt độ vượt 70°C khi đo bằng hồng ngoại.

Quy trình xử lý khẩn cấp: ngắt điện ngay, cách ly khu vực, thông báo bộ phận an toàn, không tiếp cận khi chưa được phép và liên hệ chuyên gia kỹ thuật.

Quy trình bảo dưỡng định kỳ

• Bảo dưỡng hàng tháng: Tập trung vào kiểm tra nhanh: quan sát ngoại quan, đo nhiệt độ bề mặt bằng súng hồng ngoại, kiểm tra biển cảnh báo và ghi chép vào sổ theo dõi.
• Bảo dưỡng hàng quý: Thực hiện kiểm tra kỹ thuật: đo điện trở cách điện bằng Megohm-meter, đo điện trở tiếp xúc, kiểm tra độ ổn định cơ học, vệ sinh bề mặt và cập nhật hồ sơ đánh giá xu hướng thay đổi.
• Bảo dưỡng hàng năm: Bao gồm thử nghiệm điện áp theo tiêu chuẩn, kiểm tra toàn bộ hệ thống kết nối, đánh giá tuổi thọ còn lại, lập kế hoạch thay thế dự phòng và lập báo cáo tổng hợp.

Dấu Hiệu Cần Thay Thế

Dựa trên tuổi thọ thiết kế: Đầu nối chữ T 3M có tuổi thọ thiết kế 25–30 năm, nhưng cần thay sớm hơn nếu vận hành trong môi trường khắc nghiệt, tải gần định mức, có lịch sử sự cố hoặc yêu cầu độ tin cậy rất cao.

Dấu hiệu kỹ thuật cần thay thế ngay

• Điện trở tiếp xúc > 100 micro-ohm

• Điện trở cách điện < 500 MΩ

• Nhiệt độ vận hành thường xuyên > 60°C

• Vỏ cách điện xuất hiện vết nứt xuyên suốt

• Có dấu hiệu phóng điện cục bộ

Quy trình thay thế an toàn: Quy trình gồm lập kế hoạch ngắt điện, chuẩn bị thiết bị nhân lực, thực hiện đúng quy trình lắp đặt đã phê duyệt, kiểm tra thử nghiệm trước khi đóng điện và ghi chép hồ sơ đầy đủ.

Lịch bảo dưỡng đề xuất

Cách ghi chép hồ sơ bảo dưỡng: Hồ sơ cần đầy đủ ngày thực hiện, người thực hiện, kết quả đo với đơn vị, so sánh với các lần đo trước, đánh giá xu hướng, khuyến nghị và ảnh chụp nếu có bất thường.

TOJI – Nhà Phân Phối Chính Thức và Hỗ Trợ Kỹ Thuật

Với 22 năm kinh nghiệm trong lĩnh vực phân phối thiết bị điện chính hãng, TOJI Group đã khẳng định vị thế là nhà cung cấp đầu nối chữ T 3M uy tín hàng đầu tại Việt Nam. Chúng tôi không chỉ cung cấp sản phẩm chất lượng cao mà còn mang đến giải pháp toàn diện cho khách hàng.

Danh mục sản phẩm đầu nối chữ T 3M tại TOJI

TOJI cung cấp đầy đủ các dòng sản phẩm từ cơ bản đến cao cấp, bao gồm đầu nối chữ T 12–35kV, phụ kiện lắp đặt chính hãng, thiết bị đo kiểm và vật liệu bảo dưỡng.

Cam kết chất lượng và dịch vụ

• Đảm bảo hàng chính hãng 100%: Sản phẩm nhập trực tiếp từ 3M, có CO–CQ đầy đủ, bảo quản trong kho tiêu chuẩn ISO và hưởng chế độ bảo hành chính hãng.
• Hỗ trợ kỹ thuật chuyên sâu: Đội ngũ kỹ sư hỗ trợ tư vấn lựa chọn, hướng dẫn lắp đặt tại hiện trường, đào tạo kỹ thuật và hỗ trợ sự cố 24/7.
• Dịch vụ sau bán hàng: Bao gồm bảo hành tùy dòng sản phẩm, bảo dưỡng định kỳ, cung cấp phụ tùng chính hãng và hỗ trợ nâng cấp hệ thống.

Khách hàng tin tưởng

TOJI đã cung cấp đầu nối chữ T 3M cho hàng trăm dự án trên toàn quốc như tổng công ty điện lực, nhà máy điện, trạm biến áp, khu công nghiệp – đô thị và các tập đoàn bất động sản.

Liên hệ và tư vấn

Khách hàng có thể liên hệ TOJI qua website toji.vn, hotline kỹ thuật 24/7, email support@toji.vn hoặc tại văn phòng Hà Nội và các chi nhánh.

Kết Luận

Đầu nối chữ T 3M là giải pháp kỹ thuật không thể thiếu trong hệ thống điện trung thế hiện đại. Việc lựa chọn sản phẩm chính hãng và tuân thủ đúng quy trình kỹ thuật không chỉ đảm bảo hiệu quả vận hành mà còn đảm bảo an toàn cho con người và thiết bị.

TOJI Group, với kinh nghiệm 22 năm trong lĩnh vực phân phối thiết bị điện 3M chính hãng, cam kết mang đến cho khách hàng những sản phẩm chất lượng cao nhất cùng dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Chúng tôi hiểu rằng mỗi dự án đều có những yêu cầu riêng biệt, và đội ngũ chuyên gia của chúng tôi luôn sẵn sàng đồng hành cùng khách hàng từ khâu tư vấn, lựa chọn sản phẩm cho đến hỗ trợ kỹ thuật sau bán hàng.

Hãy liên hệ với TOJI Group ngay hôm nay để được tư vấn chi tiết về Đầu nối chữ T 3M phù hợp nhất cho dự án của bạn. Với cam kết về chất lượng sản phẩm và dịch vụ, chúng tôi tự tin sẽ đáp ứng mọi yêu cầu kỹ thuật khắt khe nhất của khách hàng.
