Đầu Nối Cáp Elbow: Cấu Tạo, Ứng Dụng & Tiêu Chuẩn Kỹ Thuật

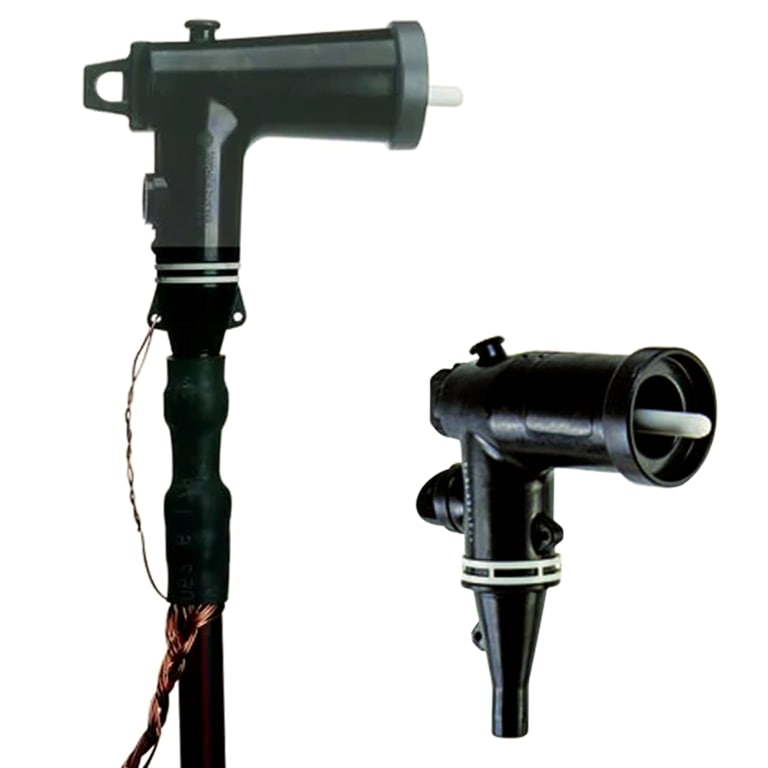

Đầu nối cáp Elbow là phụ kiện đấu nối cáp trung thế dạng góc 90° dùng để kết nối cáp điện với tủ RMU, máy biến áp và tủ đóng cắt trung thế, đảm bảo cách điện kín và chống nước an toàn. Toji cung cấp bài viết chuyên sâu giúp kỹ sư, nhà thầu M&E và chủ đầu tư nắm rõ cấu tạo, nguyên lý, phân loại, tiêu chí lựa chọn, quy trình lắp đặt chuẩn và so sánh với đầu nối T-Plug.

Tổng quan về đầu nối cáp Elbow 3M trong hệ thống điện ngầm trung thế

Trong bối cảnh đô thị hóa nhanh chóng và nhu cầu cải thiện tính thẩm mỹ của lưới điện, các hệ thống điện ngầm trung thế đã trở thành xu hướng không thể đảo ngược. Đầu nối cáp Elbow đóng vai trò then chốt trong việc kết nối các đoạn cáp ngầm với thiết bị điện, đảm bảo tính liên tục và an toàn của toàn bộ hệ thống.

Khái niệm đầu nối cáp Elbow xuất phát từ hình dạng đặc trưng dạng khuỷu tay của sản phẩm, được thiết kế để tối ưu hóa không gian lắp đặt trong các tủ trạm RMU và thiết bị chuyển mạch. Khác với các đầu cáp thẳng truyền thống, đầu nối cáp Elbow cho phép thay đổi hướng dòng điện một cách linh hoạt, phù hợp với những không gian hạn chế về chiều cao và độ rộng.

Lịch sử phát triển của đầu nối cáp Elbow gắn liền với tiến bộ của công nghệ vật liệu cách điện. Từ những năm 1970, công ty 3M đã tiên phong trong việc phát triển công nghệ cao su EPDM ứng dụng cho các sản phẩm điện cao thế. Ngày nay, đầu nối cáp Elbow 3M tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế như IEC 60502-4, IEEE 386 và ANSI/IEEE 404, đảm bảo chất lượng và độ tin cậy trong mọi điều kiện vận hành.

Phạm vi ứng dụng chính của đầu nối cáp Elbow trải dài từ các dự án điện công nghiệp quy mô lớn đến hệ thống phân phối điện đô thị. Trong các khu công nghiệp, đầu nối cáp Elbow được sử dụng để kết nối máy biến áp phân phối với lưới điện trung thế. Đối với các dự án đô thị, sản phẩm này góp phần quan trọng trong việc xây dựng lưới điện ngầm, giảm thiểu tác động thị giác và nâng cao độ an toàn cho người dân.

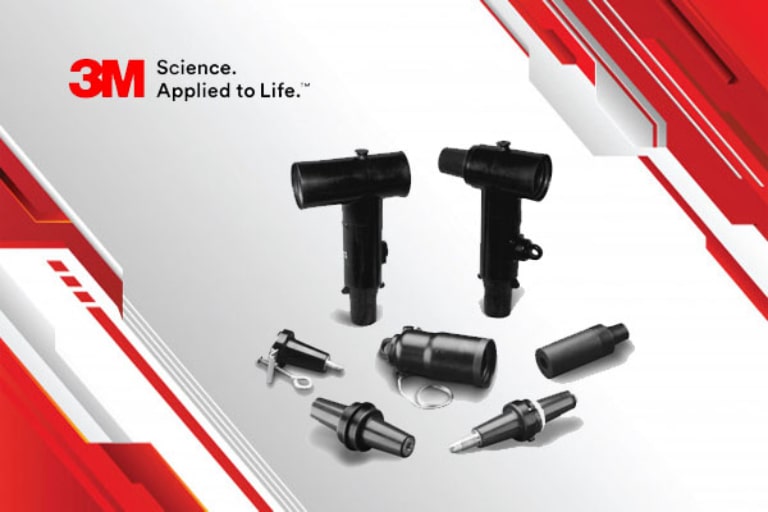

7 ưu điểm vượt trội của đầu nối cáp Elbow 3M

Đầu nối cáp Elbow 3M nổi bật trên thị trường không chỉ bởi chất lượng vật liệu mà còn bởi những ưu điểm kỹ thuật vượt trội, đáp ứng yêu cầu ngày càng cao của các dự án điện hiện đại.

1. Khả năng cách điện trong môi trường ngập nước: Cấu tạo liền khối từ cao su EPDM, duy trì cách điện trên 1000MΩ ngay cả khi ngập nước 72 giờ, phù hợp hầm ngầm và khu vực có nguy cơ ngập lụt.
2. Thiết kế nhỏ gọn, tiết kiệm không gian: Giảm 40% diện tích so với đầu cáp truyền thống, tối ưu hóa lắp đặt trong tủ RMU hoặc các dự án cải tạo.
3. Độ tin cậy và tuổi thọ cao: Tỷ lệ hỏng hóc <0,1% sau 25 năm, tuổi thọ thiết kế lên đến 30 năm trong điều kiện tiêu chuẩn.
4. Tính kinh tế và dễ bảo trì: Cấu tạo liền khối giảm điểm tiếp xúc, bảo trì nhanh chóng, tháo lắp không cần cắt điện toàn bộ hệ thống.
5. Khả năng chống nhiễu điện từ: Màng chắn bán dẫn đặc biệt giúp đảm bảo chất lượng điện năng trong môi trường công nghiệp.
6. Tính linh hoạt trong lắp đặt: Điều chỉnh góc cắm linh hoạt ±15°, thích hợp với nhiều kiểu tủ và thiết bị khác nhau.
7. Chỉ thị trạng thái trực quan: Cửa sổ quan sát tích hợp giúp kiểm tra nhanh kết nối mà không cần thiết bị đo lường phức tạp.

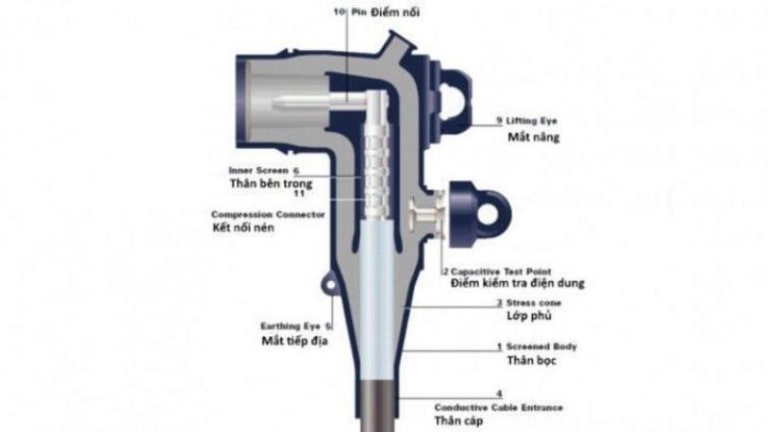

Cấu tạo kỹ thuật chi tiết của đầu nối cáp Elbow 3M

Cấu tạo của đầu cáp Elbow 3M thể hiện sự tinh tế trong thiết kế kỹ thuật, với từng thành phần được tối ưu hóa để đáp ứng yêu cầu khắt khe của hệ thống điện trung thế.

Lớp cách điện cao su EPDM đóng vai trò nền tảng trong cấu trúc đầu nối cáp Elbow.

• Vật liệu EPDM được chọn lựa không chỉ bởi khả năng cách điện tuyệt vời mà còn bởi độ bền hóa học vượt trội.
• Cao su EPDM có thể chịu được nhiệt độ vận hành từ -40°C đến +90°C mà không bị suy giảm tính chất cơ học.
• Có khả năng chống ozon và tia cực tím tự nhiên, đảm bảo tuổi thọ lên đến 30 năm trong điều kiện vận hành thường.

Hệ thống màng chắn bán dẫn là một trong những đổi mới kỹ thuật quan trọng nhất của đầu nối cáp Elbow 3M.

• Màng chắn này được tạo từ hợp chất carbon và polymer đặc biệt, có tác dụng làm đồng đều phân bố điện trường xung quanh kim loại dẫn.
• Cơ chế phân bố điện trường giúp ngăn ngừa hiện tượng phóng điện cục bộ, một trong những nguyên nhân chính dẫn đến hỏng hóc của các thiết bị điện cao thế.

Thiết kế chụp nối dạng khuỷu chính là đặc điểm nổi bật nhất của sản phẩm.

• Góc cong 90 độ được tính toán chính xác để tối ưu hóa không gian lắp đặt trong tủ trạm.
• So với đầu cáp thẳng truyền thống cần khoảng không gian tối thiểu 800mm, đầu nối cáp Elbow chỉ yêu cầu 450mm, tiết kiệm đến 40% không gian lắp đặt.
• Điều này đặc biệt có ý nghĩa trong các dự án cải tạo hệ thống điện khu vực đô thị với không gian hạn chế.

Thanh dẫn đồng với đường kính từ M12 đến M16 được thiết kế để đảm bảo khả năng chịu dòng định mức và dòng ngắn mạch theo tiêu chuẩn.

• Thanh dẫn được mạ bạc để tăng khả năng dẫn điện và chống oxy hóa.
• Hệ số an toàn trong vận hành được tính toán với dòng ngắn mạch lên đến 16kA trong thời gian 3 giây, đáp ứng yêu cầu của các lưới điện công suất lớn.

Phân loại đầu nối cáp Elbow theo cấp điện áp và công suất

Việc phân loại đầu nối cáp Elbow theo cấp điện áp phản ánh sự đa dạng trong ứng dụng thực tế của sản phẩm. Mỗi cấp điện áp có những đặc tính kỹ thuật riêng biệt, phù hợp với từng loại hình dự án và yêu cầu vận hành cụ thể.

Đầu cáp Elbow 17.5kV

Đầu cáp Elbow 17.5kV được thiết kế dành cho các hệ thống điện có điện áp vận hành 15kV.

• Đây là cấp điện áp phổ biến trong các khu công nghiệp vừa và nhỏ, cũng như hệ thống phân phối điện đô thị quy mô trung bình.
• Sản phẩm này có khả năng chịu điện áp thử nghiệm 50kV trong 5 phút và điện áp chịu sét 110kV theo tiêu chuẩn IEC.
• Phạm vi sử dụng chính bao gồm kết nối máy biến áp phân phối, tủ RMU và các thiết bị bảo vệ trong lưới điện 15kV.

Đầu cáp Elbow 24kV 250A

Đầu cáp Elbow 24kV 250A đại diện cho dòng sản phẩm được sử dụng rộng rãi nhất trên thị trường Việt Nam.

• Cấp điện áp này phù hợp với hầu hết các dự án hạ tầng điện quốc gia, từ trạm biến áp phân phối đến hệ thống điện công nghiệp.
• Khả năng chịu dòng 250A ở nhiệt độ 90°C đáp ứng nhu cầu truyền tải công suất lớn.
• Sản phẩm này thường được kết hợp với cáp XLPE tiết diện từ 95mm² đến 185mm², tạo thành hệ thống truyền tải điện hiệu quả.

Đầu cáp Elbow 35kV

Đầu cáp Elbow 35kV đại diện cho phân khúc cao cấp, dành cho các lưới điện công suất lớn và ứng dụng trong công nghiệp nặng.

• Điện áp vận hành 35kV cho phép truyền tải công suất lên đến 20MW, phù hợp với các nhà máy thép, hóa chất và khu công nghiệp quy mô lớn.
• Sản phẩm này yêu cầu độ chính xác cao trong quá trình lắp đặt và bảo dưỡng, thường được sử dụng bởi các kỹ sư có chuyên môn sâu về hệ thống điện cao thế.

Tiêu chí lựa chọn đầu nối cáp Elbow phù hợp với hệ thống và loại cáp

Việc lựa chọn đầu nối cáp Elbow phù hợp đòi hỏi phải đánh giá đồng bộ các thông số kỹ thuật của hệ thống điện và cáp nhằm bảo đảm khả năng tương thích cơ học, duy trì hiệu quả cách điện và vận hành an toàn lâu dài.

Điện áp, dòng định mức và phối hợp cách điện

Trước tiên cần xác định chính xác điện áp danh định và điện áp cực đại (U_m) của hệ thống điện. Ví dụ, lưới điện 22 kV cần sử dụng đầu nối Elbow cấp điện áp 24 kV.

Bên cạnh đó, dòng điện định mức của đầu nối phải lớn hơn dòng tải thiết kế, kể cả khi tính đến hệ số quá tải. Việc phối hợp cách điện giữa đầu nối Elbow, cáp điện và bushing của thiết bị cần được thực hiện đồng bộ để bảo đảm độ tin cậy khi vận hành.

Tiết diện cáp, vật liệu ruột dẫn và màn chắn cáp

Đầu nối Elbow cần được lựa chọn đúng theo dải tiết diện cáp, chẳng hạn từ 25–240 mm², để bảo đảm khả năng ôm sát đầu cáp và duy trì độ kín nước.

Đồng thời, phải sử dụng đầu cốt phù hợp với loại ruột dẫn bằng đồng hoặc nhôm. Hệ thống màn chắn kim loại của cáp cũng cần được kết nối đúng với màn chắn của đầu nối Elbow, đồng thời kiểm tra bán kính uốn cáp trong tủ RMU nhằm tránh phát sinh ứng suất cơ học trong quá trình lắp đặt.

Chuẩn bushing, điều kiện môi trường và tiêu chuẩn công trình

Cần xác nhận chính xác chuẩn giao diện bushing (Interface A, B hoặc C) cùng dòng điện định mức 200 A hoặc 600 A trên tủ RMU hoặc máy biến áp theo tiêu chuẩn EN 50180/EN 50181 để bảo đảm khả năng lắp ghép hoàn toàn tương thích.

Đầu nối Elbow nên sử dụng lớp vỏ EPDM có khả năng chống tia UV, chống ẩm và chống ăn mòn trong môi trường làm việc khắc nghiệt. Ngoài ra, sản phẩm cần tích hợp test point phục vụ kiểm tra điện áp và đáp ứng các tiêu chuẩn kỹ thuật như IEC 60502 và IEEE 386 theo yêu cầu của dự án.

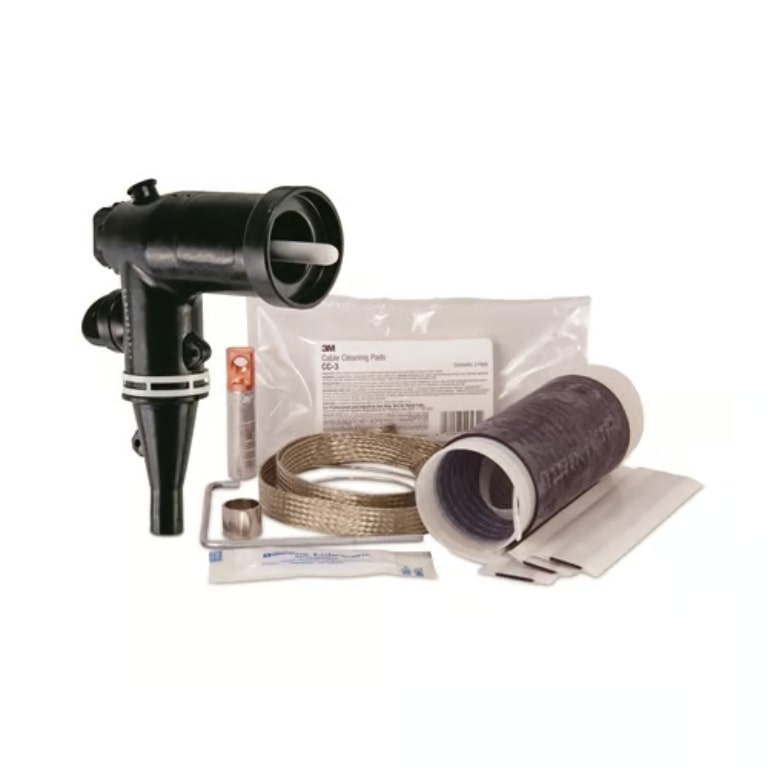

Bảng báo giá đầu cáp Elbow 3M theo tiết diện và cấp điện áp năm 2026

Cấp Điện Áp	Tiết Diện Cáp Hỗ Trợ	Mức Giá Tham Khảo (VNĐ/Bộ)	Phụ Kiện Đi Kèm Theo Bộ	Chính Sách Hỗ Trợ & Bảo Hành
Loại 24 kV	50 mm²	2.800.000	Dụng cụ lắp đặt chuyên dụng. Hướng dẫn kỹ thuật bằng tiếng Việt. Giấy chứng nhận chất lượng (CQ/CO) từ 3M.	Bảo hành 12–18 tháng cho sản phẩm chính hãng 3M từ TOJI Group. Hỗ trợ kỹ thuật 24/7 qua Hotline và Email. Tư vấn lắp đặt tại công trình và đào tạo kỹ thuật cho đội ngũ kỹ sư khách hàng.
Loại 24 kV	95 mm² (Phổ biến nhất)	3.200.000	Dụng cụ lắp đặt chuyên dụng. Hướng dẫn kỹ thuật bằng tiếng Việt. Giấy chứng nhận chất lượng (CQ/CO) từ 3M.	Bảo hành 12–18 tháng cho sản phẩm chính hãng 3M từ TOJI Group. Hỗ trợ kỹ thuật 24/7 qua Hotline và Email. Tư vấn lắp đặt tại công trình và đào tạo kỹ thuật cho đội ngũ kỹ sư khách hàng.
Loại 24 kV	240 mm²	4.200.000	Dụng cụ lắp đặt chuyên dụng. Hướng dẫn kỹ thuật bằng tiếng Việt. Giấy chứng nhận chất lượng (CQ/CO) từ 3M.	Bảo hành 12–18 tháng cho sản phẩm chính hãng 3M từ TOJI Group. Hỗ trợ kỹ thuật 24/7 qua Hotline và Email. Tư vấn lắp đặt tại công trình và đào tạo kỹ thuật cho đội ngũ kỹ sư khách hàng.
Loại 35 kV	Tùy theo tiết diện	Cao hơn khoảng 40% so với loại 24 kV	Dụng cụ lắp đặt chuyên dụng. Hướng dẫn kỹ thuật bằng tiếng Việt. Giấy chứng nhận chất lượng (CQ/CO) từ 3M.	Bảo hành 12–18 tháng cho sản phẩm chính hãng 3M từ TOJI Group. Hỗ trợ kỹ thuật 24/7 qua Hotline và Email. Tư vấn lắp đặt tại công trình và đào tạo kỹ thuật cho đội ngũ kỹ sư khách hàng.

Bảng đối chiếu tiết diện cáp tương thích với đầu nối cáp Elbow 3M

Việc lựa chọn đầu nối cáp Elbow phù hợp với tiết diện cáp là yếu tố quyết định đến hiệu quả và độ an toàn của toàn bộ hệ thống. Sự tương thích giữa đầu cáp và tiết diện cáp không chỉ ảnh hưởng đến khả năng truyền tải điện mà còn quyết định tuổi thọ của thiết bị.

Đối với cáp đơn lõi, đầu nối cáp Elbow 3M hỗ trợ tiết diện từ 25mm² đến 240mm².

• Cáp tiết diện 25mm² thường được sử dụng trong các ứng dụng công suất nhỏ, phù hợp với hệ thống điện phục vụ các tòa nhà văn phòng và khu dân cư.
• Cáp tiết diện 95mm² đến 150mm² là lựa chọn phổ biến cho các trạm biến áp phân phối công suất trung bình.
• Cáp tiết diện 185mm² và 240mm² được ưu tiên sử dụng trong các dự án công nghiệp và truyền tải đường dài.

Đầu cáp Elbow cho cáp ba lõi được thiết kế đặc biệt để phù hợp với tiết diện từ 3x50mm² đến 3x240mm². Cáp ba lõi có ưu điểm về mặt không gian lắp đặt và chi phí, nhưng yêu cầu kỹ thuật phức tạp hơn trong việc xử lý màn chắn và cân bằng điện trường. Mã sản phẩm đầu cáp Elbow cho cáp ba lõi thường có hậu tố “T” để phân biệt với loại dành cho cáp đơn lõi.

Hướng dẫn xác định mã sản phẩm theo tiết diện và vật liệu lõi dẫn tuân theo quy tắc mã hóa chuẩn của 3M. Ví dụ, đầu cáp Elbow 24kV cho cáp đơn lõi 95mm² lõi đồng có mã 8508-95-CU-24. Trong đó

• 8508 là mã dòng sản phẩm
• 95 là tiết diện cáp
• CU chỉ lõi đồng
• 24 là cấp điện áp 24kV

Việc hiểu rõ quy tắc mã hóa giúp kỹ sư lựa chọn chính xác sản phẩm phù hợp và tránh nhầm lẫn trong quá trình đặt hàng.

Quy trình lắp đặt đầu nối cáp Elbow chuẩn nhà sản xuất

Để giảm thiểu tối đa rủi ro sự cố vận hành trên lưới trung thế, quy trình lắp đặt đầu nối cáp Elbow bắt buộc phải thực hiện tuần tự theo các bước chuẩn hóa sau:

Công tác chuẩn bị và xử lý lõi cáp

Giai đoạn đầu tiên đóng vai trò quyết định đến độ chính xác cơ học và độ sạch của mối nối, ngăn ngừa nguy cơ phóng điện do tạp chất:

• Chuẩn bị và kiểm tra an toàn: Đối chiếu mã Elbow với tiết diện cáp XLPE/EPR và chuẩn interface của bushing để đảm bảo tương thích. Thực hiện nghiêm ngặt các biện pháp an toàn điện: ngắt nguồn, thử điện, treo biển cảnh báo, nối đất tạm thời và trang bị bảo hộ cá nhân (PPE).
• Bóc cáp theo kích thước tiêu chuẩn: Đo và đánh dấu chính xác kích thước bóc cáp (cutback) theo catalogue. Tiến hành bóc vỏ ngoài, màn chắn kim loại và lớp bán dẫn để lộ phần cách điện XLPE. Tuyệt đối không để dụng cụ cắt phạm hoặc tạo vết khía vào lớp cách điện XLPE.
• Vệ sinh bề mặt cách điện: Sử dụng khăn lau chuyên dụng không để lại sợi vải, thấm dung dịch làm sạch để vệ sinh kỹ bề mặt XLPE. Luôn lau một chiều từ phần cách điện hướng ra phía ngoài đầu lõi cáp để tránh kéo ngược hạt bán dẫn vào vùng giao diện tiếp xúc.

Ép cốt và lắp ráp thân đầu cáp Elbow

Giai đoạn này tập trung vào kỹ thuật cơ khí và bọc lót cách điện, yêu cầu sự khéo léo để các lớp vật liệu ôm khít hoàn toàn:

• Ép đầu cốt (Lug) và mài nhẵn: Lồng đầu cốt vào ruột dẫn, dùng máy ép thủy lực với khuôn đúng size. Thực hiện ép đủ số lần và xoay đều góc ép để đầu cốt không bị cong vênh. Dùng giấy nhám mịn mài nhẵn hoàn toàn các gờ vấu, cạnh sắc sau khi ép.
• Bôi mỡ Silicon và định vị thân Elbow: Bôi một lớp mỡ Silicone chuyên dụng mỏng và đều lên bề mặt cách điện cáp, lớp stress control và lòng trong của Elbow để giảm ma sát. Trượt thân Elbow lên cáp bằng động tác vừa xoay vừa đẩy dứt khoát cho đến khi vào đúng vị trí, hướng cổng test point ra phía ngoài.

Đấu nối thiết bị, tiếp địa và kiểm tra đóng điện

Giai đoạn hoàn thiện cuối cùng đưa đầu cáp vào vị trí vận hành và tiến hành đo đạc thông số kỹ thuật bắt buộc:

• Kết nối vào Bushing và siết lực: Căn thẳng tâm, đẩy và xoay nhẹ Elbow để cắm chặt vào bushing thiết bị (tủ RMU/máy biến áp) cho đến khi pin cắm khớp hoàn toàn. Sử dụng cờ lê lực để siết bulong hoặc probe adapter đạt đúng trị số mô-men xoắn quy định.
• Đấu nối tiếp địa và kiểm tra ngoại quan: Kết nối dây đồng tiếp địa của màn chắn cáp vào hệ thống tiếp địa của thân Elbow và nối xuống đất. Vệ sinh sạch sẽ lượng mỡ silicone thừa, kiểm tra bán kính uốn cong của cáp xem có bị căng cứng cơ học hay không.
• Đo kiểm kỹ thuật và bàn giao: Sử dụng đồng hồ Megger ở cấp điện áp phù hợp để đo kiểm tra độ cách điện của toàn bộ đầu cáp. Ghi nhận thông số đạt chuẩn, lập biên bản kỹ thuật trước khi chính thức nghiệm thu và đóng điện vận hành.

So sánh chi tiết đầu cáp Elbow và T-Plug trong hệ thống điện trung thế

Để hiểu rõ ưu điểm của đầu nối cáp Elbow, cần so sánh với T-Plug – một giải pháp đầu cáp phổ biến khác trong hệ thống điện trung thế. Mỗi loại đầu cáp có những đặc điểm riêng, phù hợp với các ứng dụng cụ thể.

Tiêu chí	Đầu cáp Elbow	Đầu cáp T-Plug
Cấu tạo	Dạng khuỷu 90°, liền khối, cao su EPDM	Hình chữ T, ba đầu nối, cấu tạo cho nhánh phụ
Nguyên lý hoạt động	Thay đổi hướng dòng điện, kết nối cuối cáp với thiết bị	Phân nhánh dòng điện từ đường dây chính, tạo nhánh phụ
Vị trí lắp đặt	Kết nối cuối cáp với máy biến áp, tủ RMU, thiết bị chuyển mạch	Điểm rẽ nhánh trên đường dây chính
Chi phí đầu tư	Cao hơn 20-30% so với T-Plug do vật liệu và công nghệ sản xuất	Thấp hơn, phù hợp dự án có ngân sách hạn chế
Chi phí vận hành & bảo trì	Thấp, ít bảo trì định kỳ nhờ độ tin cậy cao	Cao hơn, cần kiểm tra định kỳ để đảm bảo chất lượng nhánh phụ
Khả năng ứng dụng	Không gian hạn chế, độ tin cậy cao, bảo trì tối thiểu	Tạo nhánh trên đường dây, linh hoạt nhưng phụ thuộc kỹ năng bảo trì
Ưu tiên sử dụng	Kết nối cuối đoạn cáp với thiết bị, không gian chật hẹp	Tạo điểm rẽ nhánh trên đường dây, dự án cần nhiều nhánh phụ

Ứng dụng đầu cáp Elbow trong các thiết bị điện trung thế phổ biến

Đầu nối cáp Elbow 3M được ứng dụng rộng rãi trong nhiều loại thiết bị điện trung thế, mỗi ứng dụng có những yêu cầu kỹ thuật riêng biệt phù hợp với đặc tính của từng loại thiết bị.

• Đấu nối với tủ RMU ABB SafePlus và Schneider SM6 là ứng dụng phổ biến nhất của đầu nối cáp Elbow tại Việt Nam.
• Tủ RMU SafePlus của ABB sử dụng bushing tiêu chuẩn M12x1.75 với chiều sâu cắm 42mm, hoàn toàn tương thích với đầu cáp Elbow 3M.
• Tủ SM6 của Schneider có thiết kế bushing tương tự nhưng yêu cầu moment siết chặt khác biệt.

Tại TOJI Group, chúng tôi đã cung cấp hàng nghìn bộ đầu cáp Elbow cho các dự án RMU của EVN trên toàn quốc.

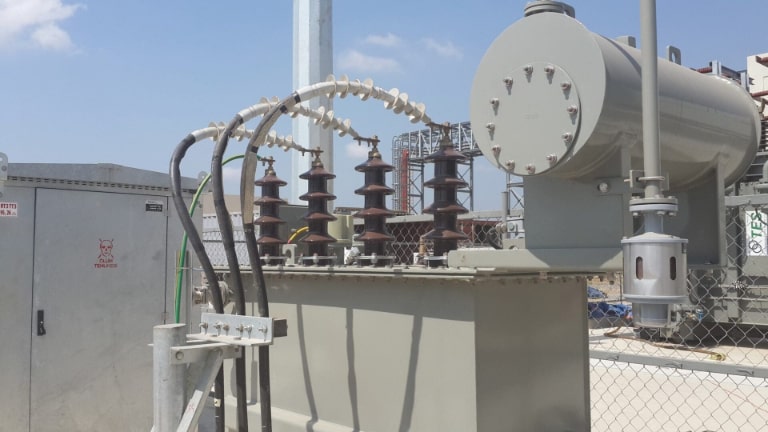

Kết nối đầu cao thế máy biến áp phân phối 22kV/0.4kV yêu cầu đầu cáp Elbow có khả năng chịu dòng cao và ổn định nhiệt tốt. Máy biến áp công suất 630kVA thường sử dụng đầu cáp Elbow 24kV 250A với tiết diện cáp 150mm². Việc lắp đặt cần đặc biệt chú ý đến khoảng cách an toàn và khả năng tản nhiệt của đầu cáp.

Lắp đặt cho cầu dao và thiết bị bảo vệ có những yêu cầu kỹ thuật đặc thù.

• Cầu dao phụ tải SF6 thường có bushing dài hơn so với tủ RMU, yêu cầu đầu cáp Elbow có độ dài chụp phù hợp.
• Cầu dao cách ly 3 vị trí cần đảm bảo khả năng đóng cắt nhanh, do đó đầu cáp phải có độ ổn định cơ học cao.

Hệ thống điện ngầm khu đô thị mang lại những lợi ích vượt trội về mặt thẩm mỹ và an toàn.

• Trong các khu công nghiệp hiện đại, đầu nối cáp Elbow giúp tạo ra hệ thống điện gọn gàng và dễ bảo trì.
• Tại các khu dân cư cao cấp, sản phẩm này góp phần tạo nên cảnh quan đô thị văn minh và hiện đại.

Các lỗi thường gặp khi lắp đặt đầu nối cáp Elbow và biện pháp khắc phục

Thực tế thi công cho thấy phần lớn sự cố Elbow trong vận hành đều có nguồn gốc từ lỗi lắp đặt có thể phòng tránh được. Mỗi lỗi đều có nguyên nhân rõ ràng, hậu quả tiềm ẩn nghiêm trọng và biện pháp khắc phục cụ thể.

Dưới đây là bảng tổng hợp ngắn gọn về các sai lầm nghiêm trọng khi lắp đặt đầu nối cáp Elbow và giải pháp xử lý triệt để:

Bảng sai lầm lắp đặt Elbow và giải pháp khắc phục

Sai lầm thường gặp	Nguyên nhân & Hậu quả	Giải pháp xử lý dứt khoát
Bóc cáp sai kích thước & xử lý bán dẫn lỗi	Do không xem catalogue, đo sai kích thước bóc ngắn/dài lớp bán dẫn. Hậu quả: Làm lệch vùng stress control, tập trung điện trường gây phóng điện cục bộ.	Cắt bỏ đoạn cáp lỗi và làm lại từ đầu. Tuyệt đối không kéo giãn hoặc co nén phần bán dẫn để “chữa cháy”.
Ép đầu cốt (cos) lỗi & siết sai lực (mô-men)	Ép sai khuôn, không đủ số lần hoặc siết bulong không đúng lực quy định. Hậu quả: Tiếp xúc kém, tăng điện trở, gây phát nhiệt lớn và cháy hỏng Elbow khi mang tải.	Bắt buộc dùng cờ lê lực (torque) để kiểm soát lực siết bulong. Kiểm tra vết ép đều đặn và mài nhẵn mọi cạnh sắc trước khi lắp thân Elbow.
Lắp sai stress control, nhầm interface/tiết diện	Quên/lắp lệch stress control; dùng sai chuẩn cổng giao tiếp (interface); chọn sai size cáp. Hậu quả: Phóng điện bên trong, Elbow bị hở, không kín nước gây lọt hơi ẩm.	Thay thế đúng sản phẩm tương thích trước khi thi công. Nghiêm cấm việc cắt gọt vật liệu hoặc cố tình ép cơ học để cho vừa size.



Hướng dẫn kiểm tra và bảo trì đầu nối cáp Elbow sau khi đưa vào vận hành

Bảo trì định kỳ đầu nối cáp Elbow giúp phát hiện sớm các vấn đề tiềm ẩn như nóng bất thường, phóng điện cục bộ hoặc suy giảm cách điện, từ đó duy trì độ tin cậy vận hành và kéo dài tuổi thọ sản phẩm.

Kiểm tra ngoại quan, test point và điện trở cách điện

Kiểm tra ngoại quan định kỳ gồm quan sát vỏ EPDM có vết nứt, biến màu, phồng rộp không, kiểm tra lớp màn chắn, dây tiếp địa và nắp bảo vệ còn nguyên vẹn.

Test point được kiểm tra bằng thiết bị chuyên dụng để xác nhận tình trạng có hoặc không có điện áp trên cáp trước khi tiếp cận.

Đo điện trở cách điện bằng megger giữa ruột dẫn và màn chắn, so sánh với giá trị chuẩn; nếu suy giảm đáng kể cần thực hiện thử nghiệm phóng điện cục bộ để đánh giá sâu hơn.

Đo nhiệt độ bằng camera nhiệt và kiểm tra lực siết

Camera nhiệt hồng ngoại cho phép quan sát nhiệt độ bề mặt Elbow ngay trong lúc mang tải, phát hiện điểm nóng bất thường do tiếp xúc kém, mô-men siết không đủ hoặc quá tải cục bộ.

Nếu phát hiện điểm nóng, cần cắt điện và tháo kiểm tra ngay theo đúng quy trình. Kiểm tra lực siết các điểm bulong và probe theo chu kỳ bảo trì; nếu lỏng, thực hiện cắt điện, nối đất, tháo kiểm tra và siết lại đúng mô-men yêu cầu.

Giới thiệu nhà cung cấp đầu nối cáp Elbow chính hãng và dịch vụ kỹ thuật

Lựa chọn nhà cung cấp Elbow uy tín là bước cuối cùng quyết định chất lượng và an toàn lâu dài của hệ thống điện trung thế. Nhà cung cấp đủ năng lực cần có danh mục sản phẩm đa dạng theo điện áp và tiết diện cáp, hồ sơ CO/CQ đầy đủ và dịch vụ kỹ thuật hỗ trợ thi công.

Năng lực cung cấp sản phẩm, CO/CQ và danh mục Elbow

Toji là đơn vị phân phối thiết bị điện trung thế tại Việt Nam với danh mục đầu nối cáp Elbow phong phú từ các thương hiệu hàng đầu như 3M, ABB, Raychem, tương thích tủ RMU ABB, Schneider và Siemens.

Sản phẩm bao phủ dải điện áp từ 15kV đến 35kV và phạm vi tiết diện cáp từ 25 đến 240 mm². Mỗi lô hàng đều có đầy đủ CO/CQ và catalogue kỹ thuật, hỗ trợ kiểm tra mã interface, dải tiết diện và tư vấn phối hợp với loại cáp trước khi xuất hàng.

Dịch vụ tư vấn lựa chọn, hướng dẫn lắp đặt và hỗ trợ kỹ thuật tại công trình

Đội ngũ kỹ sư của Toji sẵn sàng tư vấn lựa chọn Elbow đúng chuẩn interface, điện áp, dòng định mức, loại cáp và môi trường lắp đặt, hỗ trợ so sánh Loadbreak/Deadbreak theo yêu cầu thiết kế cụ thể của từng dự án.

Toji cung cấp tài liệu kỹ thuật, sơ đồ lắp đặt theo tiêu chuẩn và tổ chức đào tạo tại chỗ cho đội thi công khi cần.

Chính sách bảo hành rõ ràng cùng dịch vụ hỗ trợ kỹ thuật tại công trình, bao gồm kiểm tra nhiệt và cách điện định kỳ, giúp chủ đầu tư và nhà thầu M&E yên tâm trong suốt vòng đời dự án.

Kết luận

Bài viết đã cung cấp góc nhìn toàn diện về đầu nối cáp Elbow, từ khái niệm, cấu tạo, nguyên lý hoạt động, phân loại, tiêu chí lựa chọn đến quy trình lắp đặt, kiểm tra và bảo trì, trang bị đầy đủ nền tảng kỹ thuật cho kỹ sư và nhà thầu M&E. Hợp tác với nhà cung cấp uy tín như Toji, tuân thủ tiêu chuẩn quốc tế và hướng dẫn nhà sản xuất là yếu tố quyết định để đầu nối cáp Elbow vận hành an toàn và bền vững trong suốt vòng đời dự án điện trung thế.
