Đầu Cáp T-Plug Trung Thế: Cấu Tạo, Nguyên Lý, Lựa Chọn Và Lắp Đặt

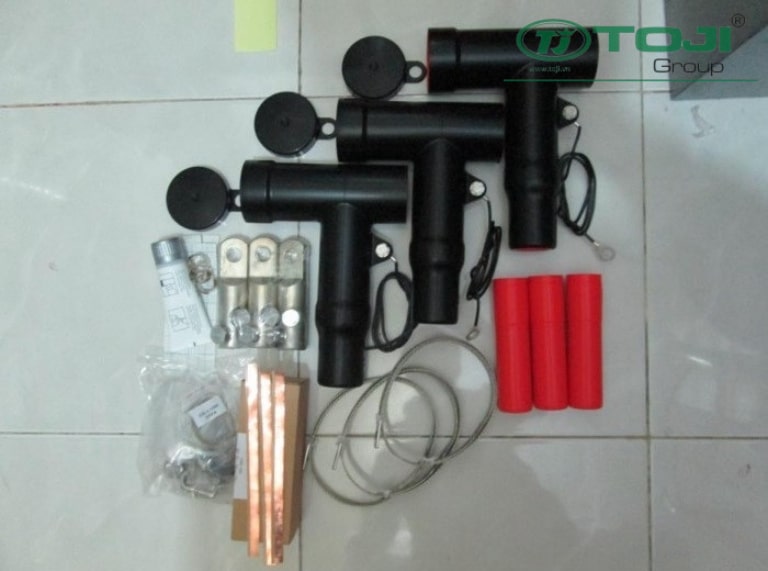

Đầu cáp T-Plug là phụ kiện đấu nối cáp trung thế dạng separable connector, dùng để kết nối cáp XLPE hoặc EPR với tủ RMU, máy biến áp và tủ GIS chuẩn bushing, đảm bảo cách điện cao, chống nước và dễ bảo trì. Bài viết từ Toji giúp kỹ sư, nhà thầu M&E và chủ đầu tư nắm rõ cấu tạo, nguyên lý, phân loại, tiêu chí lựa chọn và quy trình lắp đặt đầu cáp T-Plug chính hãng cho dự án trung thế.

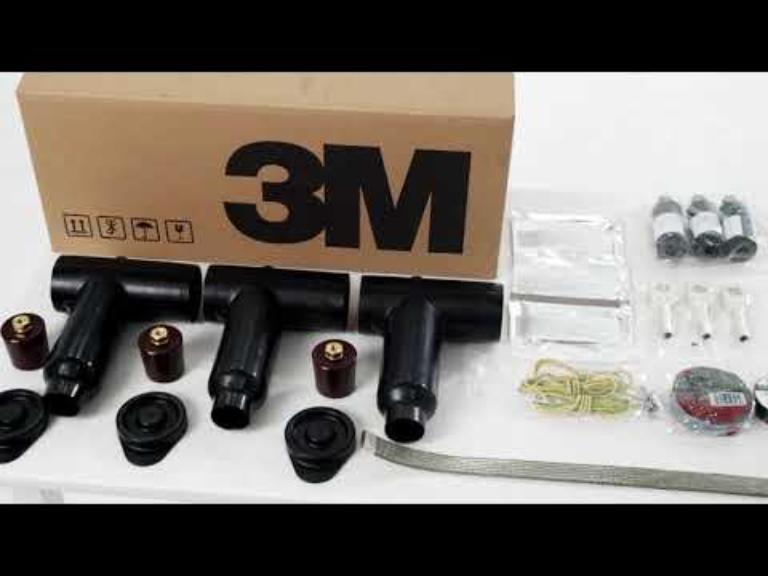

Đầu Cáp Tplug 3M Là Gì? Định Nghĩa Và Vai Trò Trong Hệ Thống Điện Trung Thế

Đầu cáp Tplug 3M là giải pháp đấu nối tiên tiến cho lưới điện ngầm, giúp tối ưu hóa hiệu suất và đơn giản hóa quy trình vận hành với các đặc tính cấu tạo và vai trò cụ thể sau

Định nghĩa và đặc tính tháo lắp linh hoạt

• Sự ra đời của đầu cáp Tplug đã thay đổi hoàn toàn phương thức đấu nối cố định truyền thống nhờ những ưu điểm vượt trội:
• Giải pháp kết nối hiện đại: Là loại đầu nối có thể tháo rời được thiết kế chuyên dụng để liên kết cáp điện trung thế với các thiết bị phân phối trong hệ thống.
• Cơ chế liên kết cơ khí linh hoạt: Khác với các loại đầu cáp truyền thống bị cố định đổ nhựa cách điện, Tplug sử dụng cơ chế liên kết cơ khí cho phép tháo lắp nhiều lần mà không làm suy giảm độ tin cậy kỹ thuật.

Tiêu chuẩn chất lượng IEC và lịch sử thương hiệu

Sản phẩm được định danh và bảo chứng chất lượng bởi các tổ chức tiêu chuẩn quốc tế cùng lịch sử phát triển lâu đời:

• Định danh theo chuẩn quốc tế: Theo tiêu chuẩn IEC 60502-4, Tplug được định nghĩa là thiết bị kết nối có thể ngắt rời, dùng để nối cáp điện lực với tủ switchgear hoặc máy biến áp (transformers) trong dải điện áp từ 12kV đến 36kV.
• Quy định kỹ thuật nghiêm ngặt: Tiêu chuẩn quốc tế này áp đặt các yêu cầu khắt khe về cấu tạo vật liệu, khả năng cách điện chịu tải và độ bền cơ học của đầu cáp.
• Bảo chứng từ thương hiệu toàn cầu: Được 3M nghiên cứu phát triển từ những năm 1980 nhằm thay thế phương pháp cũ tốn kém. Sau hơn 40 năm cải tiến, dòng sản phẩm này đã đạt độ tin cậy tuyệt đối với hơn 20 triệu đơn vị được lắp đặt trên toàn thế giới.

Vai trò “cầu nối thông minh” trong vận hành lưới điện

Trong chuỗi truyền tải và phân phối điện lực, đầu cáp Tplug đóng vai trò như một mắt xích công nghệ quan trọng:

• Mắt xích liên kết thông minh: Tạo ra mối kết nối an toàn, linh hoạt giữa hệ thống cáp ngầm trung thế và các khoang tủ trung thế RMU.
• Tối ưu hóa công tác bảo trì: Tính năng cho phép ngắt kết nối giúp kỹ thuật viên dễ dàng thay thế, bảo dưỡng các thiết bị liên quan mà hoàn toàn không cần phải cắt bỏ hay thi công lại đoạn cáp.
• Tiết kiệm chi phí hạ tầng đô thị: Đặc biệt phát huy giá trị tại các khu đô thị lớn, nơi việc đào đường sửa chữa cáp ngầm vô cùng tốn kém, phức tạp và dễ gây ùn tắc giao thông.

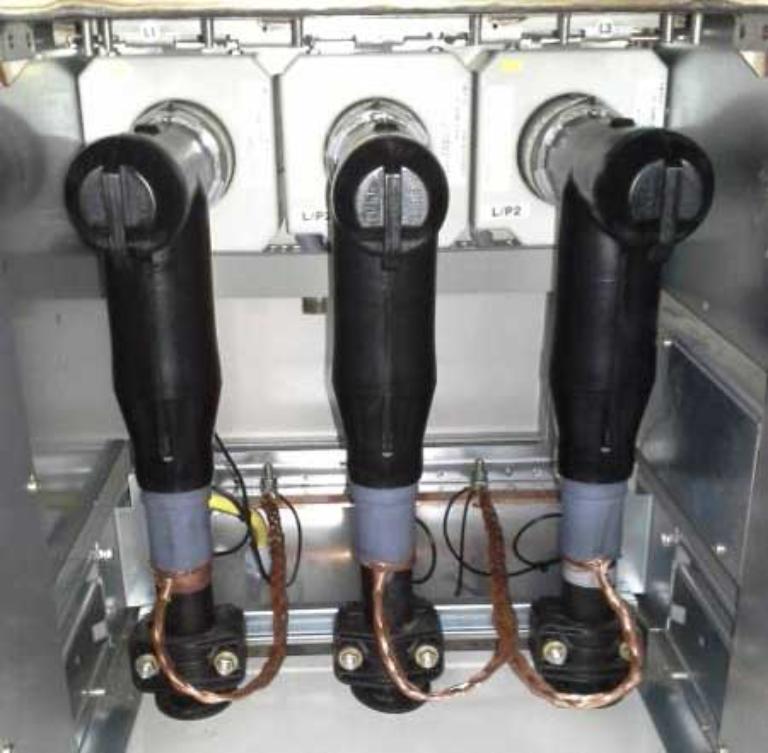

Cấu Tạo Chi Tiết Của Đầu Cáp T-Plug 3M 24kV Và 36kV

Đầu cáp T-Plug 3M được cấu tạo từ 9 bộ phận chính với độ chính xác cơ khí cao, phối hợp chặt chẽ để đảm bảo khả năng cách điện, dẫn điện và chống thấm tuyệt đối. Dưới đây là chi tiết các thành phần kỹ thuật cốt lõi:

Vỏ ngoài bằng cao su EPDM cao cấp

• Cách điện vượt trội: Sử dụng vật liệu cao su EPDM (Ethylene Propylene Diene Monomer) có điện trở suất cách điện cực cao, lên đến 10^14 ohm.cm.
• Chống chịu môi trường: Tích hợp các chất phụ gia đặc biệt giúp chống oxy hóa, kháng tia UV tối ưu và không bị nứt vỡ khi phơi nắng lâu ngày (vượt trội hơn hẳn nhựa PVC thông thường).
• Đàn hồi bền bỉ: Duy trì tính co giãn, ôm khít ổn định trong dải nhiệt độ vận hành rộng từ -40°C đến +90°C.

Lớp màn chắn bán dẫn điều khiển ứng suất

• Đồng đều điện trường: Là thành phần kỹ thuật quan trọng nhất, có nhiệm vụ phân bố đều các đường sức điện trường xung quanh đầu cáp khi có điện áp đặt vào.
• Độ dẫn điện kiểm soát: Cấu tạo từ carbon đen phân tán đều trong nền cao su, tạo ra độ dẫn điện nội tại ổn định khoảng 10^4 đến 10^6 ohm.cm.
• Triệt tiêu rủi ro phóng điện: Ngăn hiện tượng điện trường tập trung mật độ cao tại các góc nhọn, loại bỏ nguy cơ phóng điện cục bộ gây hỏng hóc cách điện.

Hệ thống bulông nối chống gỉ và chống lỏng

• Vật liệu cao cấp: Được gia công từ thép không gỉ 316 cho khả năng chống ăn mòn và chịu lực kéo cực tốt.
• Cơ chế tự khóa thông minh: Tích hợp cơ cấu chống lỏng tự động do rung động cơ học hoặc chu kỳ nhiệt trong quá trình vận hành tuyến cáp.
• Lực siết bền vững: Yêu cầu mô-men lực siết tiêu chuẩn đạt 25 – 30 N.m. Các thử nghiệm của 3M chứng minh bulông vẫn giữ được trên 90% lực siết ban đầu sau 25 năm sử dụng.

Đầu cos lưỡng kim tiếp xúc kép mạ bạc

• Thiết kế an toàn kép: Chế tạo với hai mức tiếp xúc độc lập, đảm bảo mạch điện luôn thông suốt và tin cậy ngay cả khi một trong hai mức gặp sự cố.
• Điện trở tiếp xúc siêu nhỏ: Các kim tiếp xúc được mạ lớp bạc dày 0.25mm, giúp kéo giảm điện trở tiếp xúc xuống mức dưới 0.1 milliohm.
• Giảm phát nhiệt: Cấu trúc lưỡng kim giúp phân tán đều dòng điện chạy qua, hạn chế tối đa hiện tượng tích nhiệt cục bộ tại các điểm đấu nối xung yếu.

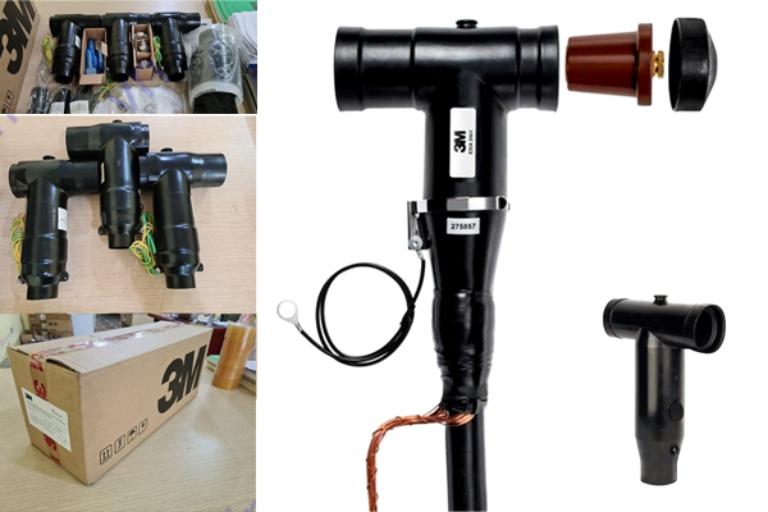

Phân Loại Đầu Cáp Tplug Theo Điện Áp Và Tiết Diện Cáp

Để đảm bảo tính tương thích kỹ thuật và hiệu suất vận hành tối ưu cho hệ thống lưới điện trung thế, đầu cáp Tplug được phân chia cụ thể theo các tiêu chí cốt lõi sau:

Phân loại theo cấp điện áp định mức

Tùy thuộc vào cấp điện áp của lưới phân phối và yêu cầu dự phòng, đầu cáp Tplug được chia làm hai loại chuẩn:

• Đầu cáp Tplug 24kV: Là lựa chọn tiêu chuẩn cho lưới phân phối 22kV phổ biến tại Việt Nam, chịu được điện áp vận hành liên tục 24kV và điện áp thử nghiệm xung đạt mức 125kV theo chuẩn IEC.
• Đầu cáp Tplug 36kV: Chuyên dụng cho hệ thống truyền tải công suất lớn hoặc khu vực yêu cầu độ dự phòng cao như khu công nghiệp, bệnh viện, trung tâm dữ liệu nhằm giảm thiểu rủi ro gián đoạn nguồn điện.

Tương quan giữa tiết diện cáp và khả năng chịu tải

Dựa vào dòng tải thực tế và mục đích sử dụng của từng công trình, kỹ sư có thể lựa chọn tiết diện dây dẫn phù hợp từ 50mm² đến 630mm²:

• Tiết diện từ 50 – 95mm² (Dòng tải 200 – 300A): Phù hợp ứng dụng cho các hệ thống cấp điện dân dụng và khu văn phòng quy mô nhỏ.
• Tiết diện từ 120 – 185mm² (Dòng tải 350 – 450A): Chuyên dùng cho khu vực thương mại, tổ hợp dịch vụ và các tòa nhà cao tầng.
• Tiết diện từ 240 – 400mm² (Dòng tải 500 – 650A): Đáp ứng tốt nhu cầu phụ tải của các khu công nghiệp nhẹ, trung tâm đào tạo và trường học.
• Tiết diện từ 500 – 630mm² (Dòng tải 700 – 850A): Lựa chọn bắt buộc cho các nhà máy lớn và tổ hợp khu công nghiệp nặng công suất cao.

Thông Số Kỹ Thuật Quan Trọng Của Đầu Tplug 3M

Dòng điện định mức là thông số quan trọng hàng đầu khi lựa chọn đầu cáp tplug. Các sản phẩm 3M hiện có ba cấp định mức là 250A, 400A và 630A. Dòng định mức này được xác định ở nhiệt độ dây dẫn 90°C và nhiệt độ môi trường 40°C. Khi môi trường có nhiệt độ cao hơn, khả năng tải sẽ giảm theo hệ số hiệu chỉnh được quy định trong tiêu chuẩn.

Về khả năng chịu điện áp, thông số kỹ thuật đầu cáp tplug bao gồm điện áp định mức, điện áp thử nghiệm AC và điện áp xung sét BIL (Basic Impulse Level). Đối với Tplug 24kV:

• Điện áp định mức: 24kV RMS
• Điện áp thử nghiệm AC: 60kV trong 1 phút
• BIL: 125kV (sóng impulse 1.2/50μs)

Đối với Tplug 36kV, các chỉ số tương ứng là 36kV, 80kV và 170kV.

Khả năng chịu nhiệt của vật liệu EPDM cho phép đầu cáp hoạt động ổn định từ -40°C đến +90°C. Tại Việt Nam với khí hậu nhiệt đới, nhiệt độ môi trường có thể lên đến 42-45°C ở miền Nam, trong khi dây dẫn có thể nóng lên 85-90°C khi mang tải đầy. Hệ số an toàn nhiệt của EPDM vẫn đảm bảo độ tin cậy cao trong điều kiện khắc nghiệt này.

Các tiêu chuẩn chất lượng áp dụng cho đầu cáp tplug bao gồm IEC 60502-4 (quốc tế) và IEEE 386 (Mỹ). Đây là những tiêu chuẩn khắt khe nhất về thiết bị điện trung thế. Quy trình kiểm định chất lượng bao gồm:

• Thử nghiệm điện áp xung sét 10 lần liên tiếp
• Thử nghiệm nhiệt độ từ -40°C đến +130°C
• Thử nghiệm độ bền cơ học với 1000 chu kỳ lắp/tháo
• Thử nghiệm chống thấm IPX7 (ngâm nước sâu 1m trong 30 phút)

Tần suất kiểm định chất lượng được thực hiện hàng quý tại phòng thí nghiệm được ILAC công nhận. Mọi lô sản phẩm đều có chứng nhận xuất xưởng và có thể truy xuất nguồn gốc thông qua mã QR.

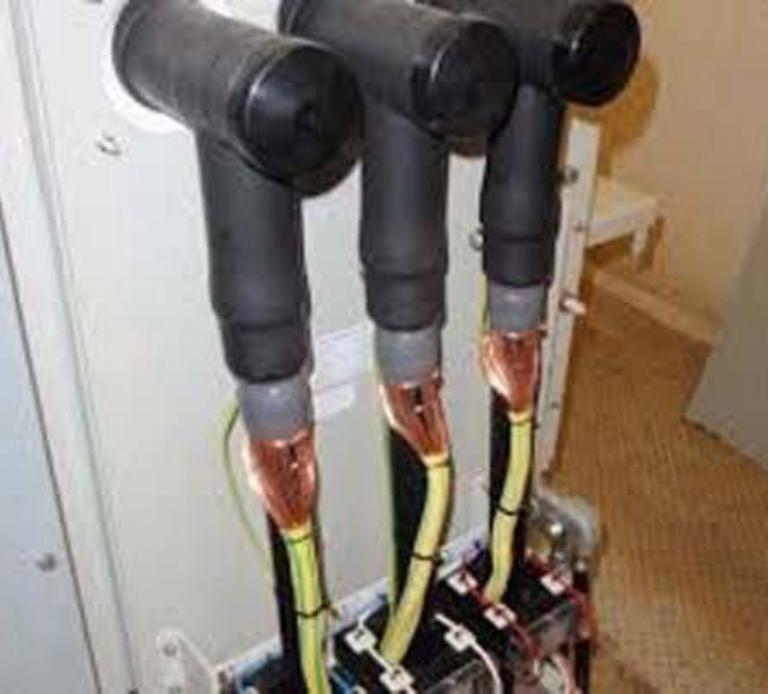

So Sánh Đầu Cáp Tplug Với Đầu Cáp Elbow 3M

Khi so sánh hai dòng sản phẩm chính của 3M, đầu cáp Tplug và đầu cáp Elbow có những điểm khác biệt rõ rệt về cấu tạo và ứng dụng. Bảng so sánh chi tiết dưới đây giúp kỹ sư lựa chọn phù hợp:

Tiêu chí	Tplug 3M	Elbow 3M
Cách kết nối	Cắm trực tiếp, có thể xoay linh hoạt để điều chỉnh hướng	Kết nối dạng góc 90°, cố định sau khi lắp
Khả năng tháo lắp	Dễ dàng, không cần dụng cụ hỗ trợ	Cần dụng cụ chuyên dụng khi tháo/lắp
Không gian lắp đặt	Tối ưu theo trục thẳng, tiết kiệm diện tích	Cần thêm không gian bên cạnh để thao tác
Khả năng chịu rung	Tốt hơn nhờ thiết kế thẳng và khóa chặt	Có thể bị ảnh hưởng tại điểm gấp cong
Chi phí đầu tư	Thấp hơn khoảng 15–20%	Cao hơn do cấu tạo phức tạp và vật liệu bổ sung
Ứng dụng chính	Tủ RMU, máy biến áp (transformer), đấu nối tuyến thẳng	Đầu cuối cáp, vị trí góc hoặc không gian hẹp, ứng dụng đặc biệt
Thời gian lắp đặt	5–7 phút	8–12 phút
Độ tin cậy lâu dài	Cao, ít điểm yếu cơ học	Rất cao, thiết kế chặt chẽ và kín khít tuyệt đối

Ưu điểm vượt trội của đầu cáp tplug nằm ở khả năng lắp đặt đơn giản và tính kinh tế. Trong khi Elbow cần sử dụng cần kéo đặc biệt để tháo ra, Tplug có thể tháo bằng tay thông qua một động tác vặn nhẹ. Điều này đặc biệt quan trọng trong tình huống khẩn cấp hoặc khi cần thay thế thiết bị nhanh chóng.

Khi nào nên sử dụng Elbow thay vì Tplug

Có một số trường hợp đặc biệt nên ưu tiên sử dụng đầu cáp Elbow thay vì Tplug. Khi cần kết nối đầu cuối cáp trong không gian chật hẹp, thiết kế cong 90° của Elbow giúp tiết kiệm không gian hiệu quả. Đặc biệt trong các tủ điện cũ có kích thước nhỏ, việc sử dụng Elbow có thể là lựa chọn duy nhất.

Yêu cầu độ kín cao hơn cũng là lý do để chọn Elbow. Cấu tạo của Elbow có ít khe hở hơn so với Tplug, do đó khả năng chống thấm nước và bụi bẩn tốt hơn trong môi trường khắc nghiệt. Tuy nhiên, trong đa số ứng dụng thông thường tại Việt Nam, đầu cáp tplug vẫn là lựa chọn tối ưu về mặt kỹ thuật và kinh tế.

7 Ưu Điểm Nổi Bật Của Đầu Cáp T-Plug Trong Hệ Thống Điện

Đầu cáp Tplug 3M mang lại nhiều lợi thế cạnh tranh cho hệ thống lưới điện trung thế nhờ sở hữu những đặc tính kỹ thuật ưu việt dưới đây:

1. Quá trình lắp đặt được tối giản hóa hoàn toàn nhờ thao tác cắm và vặn nhanh chóng trong 5-7 phút mà không đòi hỏi thiết bị chuyên dụng hay thợ có tay nghề quá cao.
2. Khả năng chống chịu môi trường khắc nghiệt cực tốt nhờ vật liệu cao su EPDM kháng tia UV và hóa chất, giữ vững 95% độ bền cơ học sau 20 năm vận hành ngoài trời.
3. Áp lực tiếp xúc với bushing luôn duy trì ổn định nhờ tính đàn hồi và khả năng nhớ hình của vật liệu, ngăn chặn tình trạng tăng điện trở tiếp xúc theo thời gian.
4. Đầu cáp có thể hoạt động bình thường khi ngập nước hoàn toàn nhờ thiết kế kín khít tuyệt đối, rất phù hợp với những vùng trũng thấp có mùa mưa lũ tại Việt Nam.
5. Kết cấu chịu rung động và va đập tốt nhờ công nghệ đúc nguyên khối liền mạch, giảm thiểu tối đa các điểm yếu cơ học khi lắp gần đường giao thông hay công trường.
6. Tính tương thích thiết bị rất cao khi liên kết trực tiếp được với hầu hết các dòng tủ RMU thông dụng của ABB, Schneider, Siemens mà không cần bộ chuyển đổi trung gian.
7. Giải pháp đem lại khả năng tái sử dụng trên 100 lần tháo lắp vận hành mà không suy giảm chất lượng kỹ thuật, giúp tiết kiệm chi phí khi cần di chuyển hoặc nâng cấp.

Hướng Dẫn Lựa Chọn Đầu Cáp Tplug Phù Hợp Với Hệ Thống Hiện Tại

Để đảm bảo tính tương thích kỹ thuật và tối ưu hóa chi phí đầu tư cho công trình, quy trình lựa chọn đầu cáp Tplug cần được thực hiện bài bản qua các bước dưới đây.

Xác định điện áp và dòng định mức của hệ thống

Kỹ sư cần làm rõ thông số vận hành của lưới điện để chọn cấp thiết bị phù hợp. Tại Việt Nam, lưới phân phối chủ yếu vận hành ở cấp 22kV nên đầu cáp Tplug 24kV là lựa chọn thông dụng nhất. Tuy nhiên, các khu vực hạ tầng trọng điểm như sân bay hoặc cảng biển lớn có thể đòi hỏi cấp điện áp cao hơn.

Tính toán tiết diện cáp phù hợp với công suất tải

Việc lựa chọn kích cỡ dây dẫn được tính toán dựa trên công suất và dòng tải thực tế, kết hợp với hệ số dự phòng an toàn là 1.25 thông qua công thức toán học dưới đây:

Tiết diện (mm²) = (Công suất tải / Điện áp / √3 / cosφ) × 1.25

Trong đó hệ số 1.25 là dự phòng an toàn. Ví dụ, với tải 1000kVA, cosφ = 0.9, sẽ cần tiết diện tối thiểu (1000000 / 22000 / 1.732 / 0.9) × 1.25 ≈ 36A, tương ứng với cáp 70mm².

Kiểm tra độ tương thích với bushing sứ của tủ RMU

Sự đồng bộ giữa đầu nối và chân sứ là bắt buộc để hệ thống không bị phóng điện. Đầu cáp Tplug 3M được chế tạo tuân thủ nghiêm ngặt theo tiêu chuẩn IEC của châu Âu với đường kính chuẩn đạt 50mm cho dòng 24kV và 70mm cho dòng 36kV. Chiều dài chân sứ của các tủ RMU tiêu chuẩn cũng cần đạt mức 155mm để đảm bảo độ khít hoàn toàn.

Đánh giá chi tiết điều kiện môi trường lắp đặt

Vị trí đặt thiết bị ảnh hưởng trực tiếp đến tuổi thọ bọc cách điện. Nếu lắp đặt bên trong các nhà máy có nhiệt độ cao hoặc có hóa chất ăn mòn, kỹ sư phải ưu tiên loại có cấp cách điện đặc biệt. Đối với các trạm ngoài trời, các đặc tính kháng tia UV và chống thấm nước tuyệt đối là những yếu tố không thể xem nhẹ.

Phân biệt đầu cáp Tplug 3M chính hãng và hàng nhái

• Logo 3M được in rõ nét, không lem màu
• Mã số sản phẩm được dập chìm chính xác
• QR code dẫn đến website chính thức 3M
• Màu sắc đồng nhất, không có vệt màu lạ
• Trọng lượng đúng theo thông số kỹ thuật
• Chứng nhận CE/UL rõ ràng

TOJI Group khuyến cáo khách hàng chỉ nên mua đầu cáp tplug từ các đại lý chính thức để đảm bảo chất lượng và được hỗ trợ bảo hành đầy đủ.

Ứng Dụng Thực Tế Của Đầu Cáp Tplug Trong Các Công Trình Điện

Trong thực tế thi công các công trình điện, đầu cáp Tplug được ứng dụng rộng rãi với nhiều loại thiết bị khác nhau. Kết nối với tủ RMU ABB Safering là ứng dụng phổ biến nhất, chiếm khoảng 40% thị phần tại Việt Nam. Tủ Safering với thiết kế compact và độ tin cậy cao rất phù hợp với đầu cáp Tplug nhờ bushing chuẩn IEC.

Tủ RM6 của Schneider cũng là đối tượng kết nối thường xuyên của Tplug. Với hơn 30% thị phần tủ RMU tại Việt Nam, RM6 được đánh giá cao về độ bền và khả năng vận hành linh hoạt. Việc sử dụng đầu cáp Tplug giúp việc bảo trì RM6 trở nên dễ dàng hơn, đặc biệt khi cần thay thế các module riêng lẻ.

Ứng dụng cho trạm biến áp phân phối 22kV/0.4kV là lĩnh vực quan trọng thứ hai. Tại các trạm biến áp điện lực, việc sử dụng đầu cáp Tplug giúp giảm thời gian sửa chữa từ 4-6 giờ xuống còn 1-2 giờ. Điều này có ý nghĩa kinh tế lớn khi chi phí mất điện có thể lên đến hàng trăm triệu đồng mỗi giờ đối với các khu công nghiệp.

Hệ thống cáp ngầm đô thị và khu công nghiệp là lĩnh vực ứng dụng có tăng trưởng nhanh nhất. Với chính sách khuyến khích sử dụng cáp ngầm thay vì đường dây trên không, nhu cầu về đầu cáp chất lượng cao ngày càng tăng. Lợi ích của việc sử dụng Tplug trong hệ thống cáp ngầm bao gồm:

• Giảm 60-70% thời gian mất điện khi sự cố
• Tăng độ tin cậy cung cấp điện lên 99.9%
• Giảm chi phí vận hành bảo trì 30-40%
• Thuận tiện trong việc mở rộng hệ thống

Yêu cầu kỹ thuật đặc thù đối với hệ thống cáp ngầm bao gồm khả năng chống thấm tuyệt đối và chịu được áp lực nước ngầm. Đầu cáp Tplug 3M đáp ứng đầy đủ các yêu cầu này với chuẩn chống thấm IPX8.

Xem thêm: Ứng dụng phổ biến của đầu cáp T-Plug 36KV

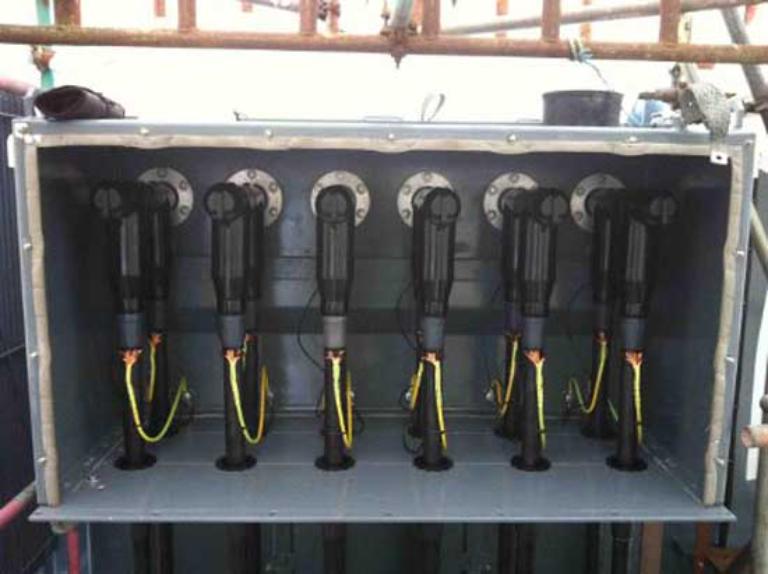

Quy Trình Lắp Đặt Đầu Cáp T-Plug Đúng Kỹ Thuật

Cách lắp đặt đầu cáp tplug đúng kỹ thuật đòi hỏi quy trình chuẩn và tỉ mỉ. Giai đoạn chuẩn bị bao gồm kiểm tra đầy đủ thiết bị và dụng cụ cần thiết. Danh sách kiểm tra bao gồm:

• Đầu cáp Tplug chính hãng chưa qua sử dụng
• Cáp điện đúng tiết diện và có giấy chứng nhận
• Dụng cụ cắt cáp chuyên dụng
• Thước đo và bút đánh dấu
• Găng tay cách điện và kính bảo hộ
• Máy đo cách điện (megger) 2500V

Quy trình lắp đặt gồm 12 bước chi tiết theo hướng dẫn 3M:

1. Bước 1: Cắt đứt cáp với độ dài dự trữ 50cm, đảm bảo mặt cắt vuông góc và không có trầy xước.
2. Bước 2: Lột vỏ ngoài cáp với chiều dài 85mm từ đầu, sử dụng dao chuyên dụng để tránh làm hỏng lớp cách điện.
3. Bước 3: Lột lớp cách điện chính với chiều dài 25mm, để lộ dây dẫn đồng.
4. Bước 4: Làm sạch bề mặt dây dẫn bằng giấy nhám mịn để loại bỏ oxit.
5. Bước 5: Lắp đầu cos vào dây dẫn, đảm bảo siết chặt với moment 25 N.m.
6. Bước 6: Quấn băng cách điện lên lớp cách điện đã lột, tạo hình côn mượt.
7. Bước 7: Bôi gel dẫn điện lên vùng tiếp xúc của đầu cos.
8. Bước 8: Đặt đầu cáp Tplug lên đầu cáp đã chuẩn bị.
9. Bước 9: Ép chặt đầu cáp vào vị trí bằng cách vặn theo chiều kim đồng hồ.
10. Bước 10: Kiểm tra độ chắc chắn bằng cách kéo nhẹ đầu cáp.
11. Bước 11: Lắp đầu cáp vào bushing của tủ RMU.
12. Bước 12: Thực hiện các phép đo kiểm tra cuối cùng.

Yêu cầu an toàn lao động khi làm việc với thiết bị trung thế

An toàn lao động là yếu tố quan trọng hàng đầu khi làm việc với thiết bị điện trung thế. Quy trình 5 bước an toàn bắt buộc bao gồm:

1. Cắt điện và khóa nguồn ở tất cả phía cung cấp
2. Kiểm tra không có điện bằng thiết bị đo chuyên dụng
3. Nối đất tạm thời tại điểm làm việc
4. Treo biển cảnh báo và phân định khu vực
5. Có người giám sát an toàn trong suốt quá trình

Trang bị bảo hộ bắt buộc gồm áo bảo hộ cách điện, giày cách điện 1000V, mũ cứng, căng tay 1000V và kính bảo hộ. Tất cả trang bị phải được kiểm định định kỳ 6 tháng một lần.

Kiểm tra nghiệm thu và đo điện trở cách điện sau lắp đặt

Sau khi hoàn thành lắp đặt, việc kiểm tra nghiệm thu là bước bắt buộc để đảm bảo chất lượng. Phương pháp đo megger 2500V được thực hiện giữa dây dẫn và đất trong thời gian 1 phút. Giá trị điện trở cách điện chấp nhận được phải trên 1000 megaohm ở điều kiện khô và trên 500 megaohm ở điều kiện ẩm ướt.

Biên bản nghiệm thu cần ghi rõ các thông số đo được, thời gian thực hiện và chữ ký của kỹ sư giám sát. Tài liệu này sẽ là cơ sở cho việc vận hành và bảo trì sau này.

Bảng Giá Đầu Cáp Tplug 3M Chính Hãng

Giá đầu cáp tplug 3M phụ thuộc vào nhiều yếu tố bao gồm điện áp định mức, dòng điện và tiết diện cáp. Theo báo giá mới nhất từ TOJI Group, giá đầu Tplug 24kV dao động từ 12-35 triệu đồng tùy theo tiết diện:

• Đầu cáp Tplug 24kV – 250A:
  • 50-95mm²: 12-15 triệu đồng
  • 120-185mm²: 18-22 triệu đồng
  • 240-300mm²: 25-28 triệu đồng
• Đầu cáp Tplug 36kV – 400A:
  • 120-185mm²: 28-32 triệu đồng
  • 240-400mm²: 35-42 triệu đồng
  • 500-630mm²: 48-55 triệu đồng

Giá bao gồm phụ kiện đầy đủ như đầu cos, bulong nối, gel dẫn điện và hướng dẫn lắp đặt. Khách hàng mua số lượng lớn (trên 50 bộ) sẽ được chiết khấu 8-12% tùy theo giá trị đơn hàng.

So sánh giá 3M với thương hiệu Raychem, TE Connectivity

Trên thị trường hiện có ba thương hiệu đầu cáp chất lượng cao là 3M, Raychem và TE Connectivity. Bảng so sánh giá cho thấy:

Thương hiệu	Tplug 24kV – 250A	Elbow 24kV – 250A	Ưu điểm chính
3M	18 – 22 triệu	20 – 24 triệu	Phổ biến tại Việt Nam, dễ tìm nguồn hàng, độ ổn định cao
Raychem (Tyco)	22 – 26 triệu	25 – 30 triệu	Chất lượng và độ bền cao nhất, được sử dụng trong nhiều dự án cao cấp
TE Connectivity	16 – 20 triệu	18 – 22 triệu	Giá cạnh tranh, chất lượng ổn định, phù hợp cho dự án thương mại và dân dụng

Mặc dù giá 3M không phải thấp nhất, nhưng tỷ lệ giá/chất lượng được đánh giá tốt nhất. Với hơn 40 năm kinh nghiệm và mạng lưới hỗ trợ toàn cầu, 3M vẫn là lựa chọn hàng đầu của các dự án trọng điểm.

Bảo Trì Và Xử Lý Sự Cố Đầu Cáp Tplug

Bảo trì định kỳ đầu cáp Tplug theo tiêu chuẩn IEC 62271-200 bao gồm kiểm tra hàng tháng, kiểm tra định kỳ 6 tháng và kiểm tra đại tu 2 năm. Lịch trình cụ thể:

• Kiểm tra hàng tháng:
  • Quan sát bằng mắt tìm dấu hiệu bất thường
  • Kiểm tra độ nóng bằng camera hồng ngoại
  • Ghi nhận tiếng ồn hoặc mùi lạ
• Kiểm tra 6 tháng:
  • Đo điện trở cách điện
  • Kiểm tra độ chặt của các bulong
  • Làm sạch bụi bẩn và dầu nhớt
• Kiểm tra 2 năm:
  • Tháo kiểm tra chi tiết
  • Thay thế vật liệu tiêu hao
  • Hiệu chỉnh các thông số kỹ thuật

Có 5 dấu hiệu cảnh báo đầu cáp cần thay thế ngay: nhiệt độ tăng bất thường trên 70°C, xuất hiện tiếng phóng điện, mùi cao su cháy, điện trở cách điện giảm dưới 100 megaohm, và xuất hiện vết nứt trên bề mặt.

Xử lý hiện tượng phóng điện cục bộ đòi hỏi kỹ thuật chuyên sâu. Nguyên nhân thường do độ ẩm xâm nhập hoặc vật liệu cách điện lão hóa. Phương pháp khắc phục bao gồm làm khô thiết bị, thay thế gel cách điện và kiểm tra lại toàn bộ hệ thống.

Hiện tượng quá nhiệt thường xuất hiện khi điện trở tiếp xúc tăng. Nguyên nhân có thể do oxi hóa đầu cos hoặc lỏng bulong. Xử lý bằng cách làm sạch tiếp điểm, thay gel dẫn điện và siết chặt lại bulong đúng moment.

Quy trình thay thế đầu Tplug hư hỏng phải tuân thủ nghiêm ngặt quy định an toàn. Bao gồm cắt điện, xả tĩnh điện, sử dụng thiết bị bảo hộ đầy đủ và có kỹ thuật viên giám sát. Thời gian thay thế trung bình là 30-45 phút cho một đầu cáp.
