Tra cứu báo giá đầu cáp T-Plug 24kV thường gặp khó khăn vì giá chênh lệch lớn theo thương hiệu, model và thông số kỹ thuật. Toji cung cấp dòng sản phẩm này chính hãng, đủ CO/CQ, phù hợp tủ RMU, máy biến áp và GIS. Bài viết giúp bạn hiểu yếu tố quyết định giá, cách chọn đúng model, gửi yêu cầu báo giá chính xác và chọn nhà cung cấp uy tín.

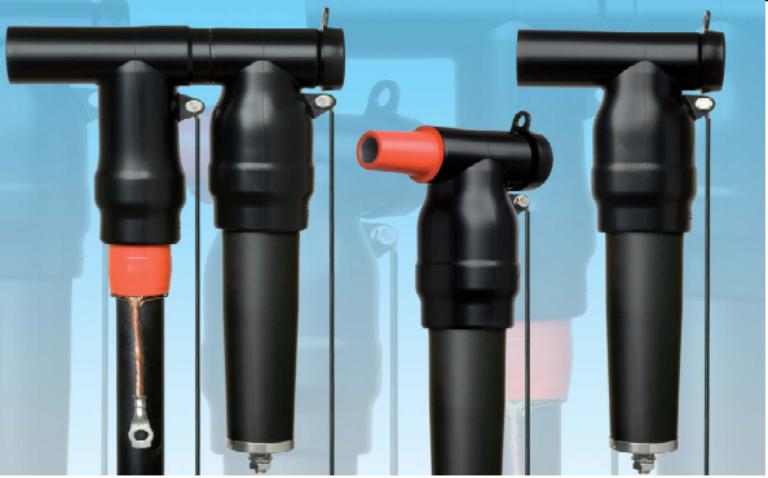

Tổng Quan Về Đầu Cáp T-Plug 24kV – Đặc Điểm và Ứng Dụng
Đầu cáp T-Plug 24kV là một trong những thành phần cốt lõi và không thể thiếu trong hệ thống phân phối điện trung thế hiện đại, đặc biệt là khi kết hợp với các tủ đóng cắt nhỏ gọn (RMU). Sự ra đời của loại đầu cáp này đã mang lại sự đột phá về an toàn, độ tin cậy và khả năng thao tác trong không gian hạn chế.
Định nghĩa và vai trò đầu cáp T-Plug trong hệ thống điện trung thế
Đầu cáp T-Plug 24kV là linh kiện quan trọng trong hệ thống phân phối điện trung thế, có nhiệm vụ kết nối cáp ngầm với thiết bị đóng cắt trong tủ RMU hoặc tủ trung thế. Tên gọi “T-Plug” xuất phát từ hình dạng chữ T đặc trưng, cho phép kết nối trực tiếp với thanh cái của tủ mà không cần sử dụng thêm dây dẫn trung gian.
Trong thực tế vận hành, đầu cáp T-Plug đóng vai trò như một “cầu nối” tin cậy giữa mạng lưới cáp ngầm và thiết bị điều khiển. Khác với đầu cáp elbow truyền thống cần có tay nắm để thao tác, T-Plug được thiết kế cố định, phù hợp với những vị trí không cần thay đổi kết nối thường xuyên. Điều này giúp giảm thiểu rủi ro sự cố do thao tác sai và tăng độ tin cậy của hệ thống.
Xem thêm:
Cấu tạo bộ phần chính và nguyên lý hoạt động cold shrink
Đầu cáp T-Plug 24kV là giải pháp đấu nối cơ động và an toàn, chuyên dùng cho hệ thống tủ trung thế RMU và máy biến áp. Sự phối hợp chặt chẽ giữa các lớp vật liệu tiên tiến giúp thiết bị này đạt hiệu suất vận hành tối ưu thông qua cấu trúc và nguyên lý hoạt động chi tiết dưới đây
Hệ thống cấu tạo từ chín bộ phận cốt lõi
- Lõi dây dẫn trung tâm: Được làm bằng chất liệu đồng hoặc nhôm chất lượng cao, đóng vai trò truyền tải dòng điện chính của hệ thống.
- Lớp bán dẫn trong: Bao bọc trực tiếp quanh lõi dẫn để san phẳng biên độ điện trường và triệt tiêu các khoảng trống không khí.
- Lớp cách điện XLPE chính: Lớp polymer liên kết chéo dày dặn chịu trách nhiệm cách ly hoàn toàn điện áp cao cốt lõi.
- Lớp bán dẫn ngoài: Định hình và bao bọc phía ngoài lớp XLPE nhằm cân bằng điện trường bề mặt.
- Áo chì bảo vệ lớp trong: Ngăn ngừa sự xâm nhập của hơi ẩm và tăng cường khả năng chịu lực cơ học.
- Lớp cách điện ngoài cùng (Công nghệ co nguội): Sử dụng vật liệu cao su EPDM đặc chủng, được chế tạo theo công nghệ co rút tự nhiên (cold shrink). Lớp này tự động co lại ôm bó sát vào thân cáp ngay khi tháo lớp lõi nhựa định vị bên trong mà không cần dùng đến nguồn nhiệt hay dụng cụ đặc biệt, giúp việc thi công diễn ra dễ dàng trong mọi điều kiện thời tiết khắc nghiệt.
- Lớp kim loại che chắn điện từ: Được đặt ở vị trí chiến lược xung quanh cấu trúc đầu cáp nhằm ngăn chặn hiện tượng nhiễu điện từ và đảm bảo phân bố điện trường đều đặn, đồng nhất.
Nguyên lý vận hành dựa trên lực ép cơ học liên tục
- Tạo liên kết mạch điện hoàn hảo: Thiết bị hoạt động dựa trên cơ chế thiết lập một liên kết điện có điện trở tiếp xúc thấp tuyệt đối giữa lõi dây dẫn của cáp ngầm và chốt bushing kết nối của tủ trung thế, đảm bảo dòng điện lưu thông thông suốt.
- Triệt tiêu nguy cơ phóng điện cục bộ: Áp lực co ngót đàn hồi liên tục từ lớp cao su EPDM tạo ra một lực ép cơ học đồng đều khắp toàn bộ bề mặt tiếp xúc. Cơ chế này giúp loại bỏ hoàn toàn các khe hở và túi khí nhỏ bên trong – nguyên nhân chính gây ra hiện tượng phóng điện cục bộ (PD) – từ đó duy trì trạng thái cách điện an toàn tối đa với môi trường bên ngoài trong suốt vòng đời sản phẩm.
Phân Tích So Sánh Chi Tiết 3 Thương Hiệu Đầu Cáp T-Plug 24kV
Việc lựa chọn đầu cáp T-Plug 24kV không chỉ dừng lại ở việc đáp ứng tiêu chuẩn kỹ thuật cơ bản mà còn phải cân nhắc đến yếu tố chất lượng, chi phí, và sự tương thích với thiết bị hiện có. Ba thương hiệu hàng đầu thế giới là 3M, Raychem TE, và ABB đều mang đến những giải pháp vượt trội, nhưng lại có những ưu thế và nhược điểm riêng biệt.

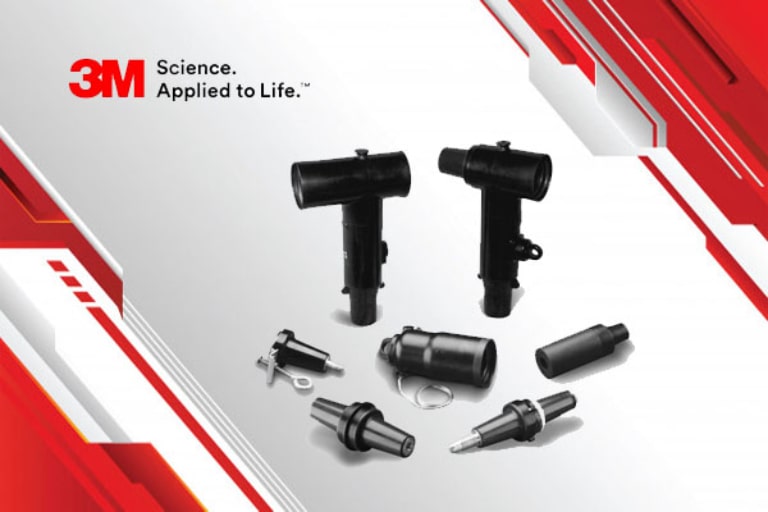

Đánh giá ưu nhược điểm đầu cáp 3M: chất lượng cao nhưng giá đắt
Thương hiệu 3M từ Mỹ được đánh giá là tiêu chuẩn vàng trong ngành thiết bị điện với công nghệ tiên tiến và chất lượng vượt trội. Qua kinh nghiệm triển khai thực tế, TOJI nhận thấy sản phẩm 3M có độ bền cực kỳ cao, ít khi gặp sự cố trong quá trình vận hành và bảo dưỡng đơn giản.
Ưu điểm nổi bật của đầu cáp T-Plug 3M là khả năng chống chịu điều kiện khắc nghiệt với lớp cách điện EPDM ba lớp được gia cường bằng sợi thủy tinh. Công nghệ cold shrink của 3M có độ co ngót đều và ổn định theo thời gian, không bị lão hóa nhanh dưới tác động của tia cực tím và ozon. Đặc biệt, vật liệu EPDM của 3M có khả năng tự phục hồi sau khi bị biến dạng nhỏ, giúp duy trì áp lực tiếp xúc tốt trong suốt tuổi thọ sẵn phẩm.
Nhược điểm chính của 3M là mức giá cao, thường đắt hơn các thương hiệu khác từ 20% đến 40% tùy theo tiết diện. Điều này khiến nhiều dự án có ngân sách hạn chế phải cân nhắc kỹ trước khi lựa chọn. Thêm vào đó, thời gian giao hàng của 3M thường dài hơn do phải nhập khẩu trực tiếp từ nhà máy tại Mỹ.
Xem thêm:Thương hiệu 3M

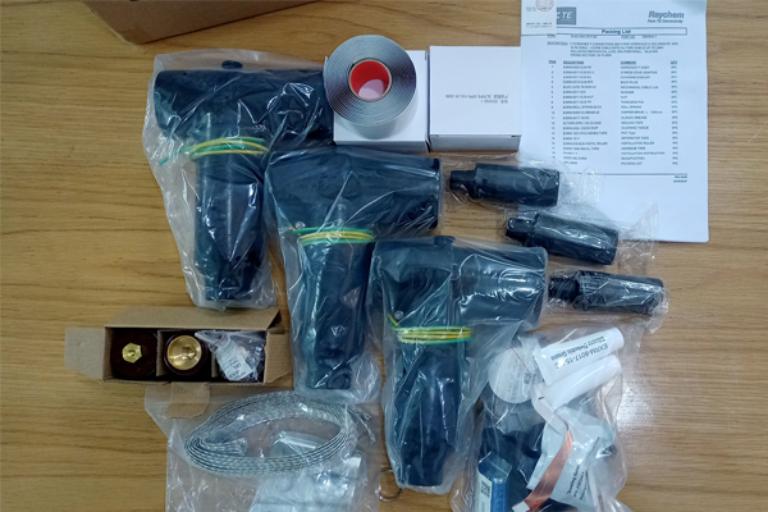

Phân tích Raychem TE: cân bằng giá thành và chất lượng, phổ biến nhất VN
Raychem TE được nhiều dự án tại Việt Nam lựa chọn nhờ mức giá hợp lý và chất lượng ổn định. Sản phẩm sử dụng vật liệu EPDM có khả năng chống ẩm, chống ozon và phù hợp với điều kiện khí hậu nhiệt đới.
So với 3M, giá thành thường thấp hơn khoảng 15–25%, phù hợp với các công trình quy mô lớn hoặc cần tối ưu chi phí. Tuy nhiên, trong môi trường đặc biệt khắc nghiệt, tuổi thọ có thể thấp hơn so với dòng cao cấp của 3M.
Nhận xét ABB: công nghệ Châu Âu, tương thích tối ưu với tủ ABB
Đầu cáp T-Plug ABB nổi bật nhờ khả năng tương thích với tủ RMU, máy biến áp và các thiết bị điện của ABB. Sản phẩm được sản xuất theo tiêu chuẩn châu Âu, có khả năng cách điện tốt, hạn chế phóng điện cục bộ và hỗ trợ tích hợp với hệ thống quản lý, giám sát hiện đại.
Mức giá thuộc phân khúc trung bình, cao hơn một số thương hiệu châu Á nhưng vẫn cạnh tranh hơn 3M, phù hợp với các dự án ưu tiên tính đồng bộ và độ tin cậy.
Bảng so sánh ma trận 8 tiêu chí từ chất lượng đến giá thành
| Tiêu chí đánh giá | Thương hiệu 3M | Thương hiệu Raychem | Thương hiệu ABB |
| Chất lượng vật liệu | 9.5 / 10 | 8.5 / 10 | 8.8 / 10 |
| Công nghệ sản xuất | 9.8 / 10 | 8.7 / 10 | 9.2 / 10 |
| Độ tin cậy vận hành | 9.6 / 10 | 8.8 / 10 | 9.0 / 10 |
| Thời gian bảo hành | Có ưu thế lớn | Tiêu chuẩn | Tiêu chuẩn |
| Giá thành (Thang điểm ngược) | 6.5 / 10 (Giá cao nhất) | 8.0 / 10 | 8.5 / 10 (Giá cạnh tranh nhất) |
| Thời gian giao hàng | 7.0 / 10 | 9.0 / 10 | 8.0 / 10 |
| Hỗ trợ kỹ thuật | Toàn diện, chuyên sâu | Tiêu chuẩn nhà máy | Tiêu chuẩn hãng |
| Khả năng tương thích | Rất cao (Tủ RMU, MBA) | Cao | Tối ưu cho thiết bị ABB |
| TỔNG ĐIỂM CUỐI CÙNG | 70.2 / 80 | 67.8 / 80 | 68.5 / 80 |
Bảng Báo Giá Đầu Cáp T-Plug 24kV Mới Nhất
Thông tin báo giá đầu cáp T-Plug 24kV luôn được cập nhật thường xuyên do sự biến động của giá nguyên liệu và chính sách thương mại quốc tế. Dựa trên kinh nghiệm thực tế từ hàng trăm dự án đã triển khai, TOJI tổng hợp bảng giá chi tiết của ba thương hiệu hàng đầu thế giới.
Giá đầu cáp T-Plug 3M 24kV theo tiết diện từ 35mm2 đến 400mm2
| Tiết diện lõi cáp (mm²) | Giá tham khảo (VNĐ / bộ) | Đặc tính và ứng dụng thi công điển hình |
| 35 mm² | 2.850.000 | Tiết diện nhỏ, tối ưu cho các nhánh cáp phụ tải thấp hoặc hệ thống chiếu sáng công cộng. |
| 95 mm² | 3.950.000 | Phân khúc trung bình phổ biến, dùng nhiều trong các trạm biến áp phân phối dân dụng và nhà máy nhẹ. |
| 240 mm² | 6.250.000 | Tiết diện lớn, chuyên dụng cho trục cáp động lực chính của các nhà máy công nghiệp và tòa nhà hỗn hợp. |
| 400 mm² | 8.500.000 | Phân khúc tải trọng cao đặc biệt, đáp ứng các dự án nguồn công suất lớn, hạ tầng khu công nghiệp nặng. |
Bảng giá Raychem TE ELBC-824-SERIES theo 4 nhóm tiết diện chính
| Nhóm tiết diện cáp (mm²) | Giá tham khảo (VNĐ / bộ) | Ứng dụng thi công thực tế điển hình |
| Nhóm 35 – 70 mm² | 2.150.000 – 2.650.000 | Phù hợp cho các nhánh phụ tải công suất nhỏ và vừa, trạm biến áp chuyên dùng dân dụng. |
| Nhóm 95 – 150 mm² | 3.250.000 – 4.150.000 | Phân khúc phổ biến nhất, chuyên dụng cho hệ thống tủ RMU tại các khu đô thị mới và khu công nghiệp. |
| Nhóm 185 – 240 mm² | 4.850.000 – 5.650.000 | Cấp tiết diện lớn, đáp ứng nhu cầu truyền tải dòng công suất cao của trục cáp động lực chính. |
| Nhóm 300 – 400 mm² | 6.200.000 – 6.800.000 | Phân khúc tải trọng đặc biệt, dành cho các hạ tầng năng lượng nặng, trục nguồn nhà máy lớn. |
Báo giá ABB CSE-B series 630A và 800A xuất xứ Trung Quốc
| Dòng Điện Định Mức | Dải Tiết Diện Lõi Cáp Hỗ Trợ | Khoảng Giá Tham Khảo (VNĐ/Bộ) | Đặc Tính Ứng Dụng |
|---|---|---|---|
| Phiên bản 630 A | 35–185 mm² | 1.950.000 – 4.250.000 | Phù hợp cho các tuyến cáp phân phối phụ tải trung bình, trạm biến áp kiosk và hệ thống điện công nghiệp, dân dụng. |
| Phiên bản 800 A | 240–400 mm² | 4.950.000 – 5.850.000 | Chuyên dùng cho tuyến cáp ngầm tiết diện lớn, yêu cầu khả năng chịu tải cao và vận hành liên tục trong các khu công nghiệp nặng. |
| Thương hiệu đầu cáp | Giá tham khảo (VNĐ / bộ) | Định vị thị trường và đặc tính vật liệu |
| ABB | 2.950.000 | Chi phí tối ưu nhất: Công nghệ Châu Âu sản xuất tại Trung Quốc, phù hợp cho các dự án cần thu hồi vốn nhanh hoặc đồng bộ với hệ sinh thái tủ ABB. |
| Raychem (TE) | 3.250.000 | Cân bằng hoàn hảo: Thương hiệu Mỹ, mức giá tầm trung hợp lý, là giải pháp “an toàn” được lòng nhiều kỹ sư xây lắp điện. |
| 3M | 3.950.000 | Cao cấp vượt trội: Giá thành cao nhất đổi lại công nghệ co rút nguội và cao su EPDM 3 lớp độc quyền, độ bền vận hành tối đa lên tới hàng chục năm. |
Hướng Dẫn Lựa Chọn Đầu Cáp T-Plug 24kV Phù Hợp
Việc lựa chọn đầu cáp T-Plug 24kV đòi hỏi sự chính xác tuyệt đối về mặt kỹ thuật, điều kiện môi trường cũng như tính tương thích với hệ thống tủ trung thế. Dưới đây là hướng dẫn chi tiết giúp tối ưu hóa hiệu suất và chi phí đầu tư.
Công thức tính toán tiết diện theo công suất tải
Việc chọn tiết diện đầu cáp T-Plug 24kV phù hợp đòi hỏi tính toán chính xác dựa trên công suất tải và điều kiện vận hành. Công thức cơ bản là I = P/(√3 × U × cosφ), trong đó I là dòng điện cần thiết (A), P là công suất tải (W), U là điện áp dây (V), và cosφ là hệ số công suất.
Ví dụ thực tế, với tải 5MW tại điện áp 22kV và hệ số công suất 0.85, dòng điện tính toán là: I = 5.000.000/(√3 × 22.000 × 0.85) = 154A. Với dòng điện này, tiết diện 95mm2 đáp ứng đủ về khả năng dẫn điện, tuy nhiên cần xem xét thêm yếu tố tổn thất và dự trữ an toàn.
Hệ số dự trữ thường được áp dụng từ 1.25 đến 1.5 lần dòng điện tính toán để đảm bảo an toàn và khả năng mở rộng trong tương lai. Điều kiện môi trường như nhiệt độ cao, độ ẩm lớn hoặc lắp đặt trong đường ống có thể yêu cầu giảm định mức dòng điện cuối cùng 15-25%.
Ngoài khả năng dẫn điện, cần kiểm tra khả năng chịu dòng ngắn mạch. Công thức tính toán tiết diện tối thiểu chịu ngắn mạch là S = I × √t / K, trong đó S là tiết diện (mm2), I là dòng ngắn mạch (A), t là thời gian cắt (giây), K là hằng số vật liệu (đồng: 226, nhôm: 148).
So sánh đầu cốt đồng vs nhôm: ưu nhược điểm và giá thành
| Tiêu chí đối chiếu | Đầu cốt Đồng (Copper Lug) | Đầu cốt Nhôm (Aluminum Lug) |
| Hiệu suất dẫn điện & Phát nhiệt | Vượt trội: Điện trở suất thấp hơn nhôm khoảng 40%, giúp dẫn điện hiệu quả cao, giảm thiểu tổn thất điện năng và ít phát nóng hơn khi mang tải cao. | Trung bình: Điện trở suất cao hơn, sinh nhiệt nhiều hơn nên đòi hỏi tiết diện lõi phải lớn hơn đồng khi chịu cùng một dòng tải. |
| Đặc tính oxy hóa bề mặt | Ổn định: Điện trở tiếp xúc duy trì độ ổn định cực tốt theo thời gian; lớp oxit đồng mỏng không gây cản trở dòng điện đáng kể. | Phức tạp: Dễ bị oxy hóa ngoài không khí tạo thành lớp oxit nhôm ($Al_2O_3$) có tính cách điện, làm tăng điện trở tiếp xúc và gây quá nhiệt nếu không xử lý kỹ. |
| Độ bền & Khả năng chống ăn mòn | Cực cao: Chịu ăn mòn xuất sắc, đặc biệt thích hợp với môi trường ẩm ướt, sương muối hoặc vùng ven biển tại Việt Nam. | Hạn chế: Dễ bị ăn mòn điện hóa (Galvanic) khi tiếp xúc với kim loại khác loại nếu không có biện pháp bọc bảo vệ hoặc dùng đầu cốt bimetal (đồng-nhôm). |
| Đặc tính cơ học & Thi công | Trọng lượng nặng hơn, cần lực ép lớn từ kìm thủy lực để đảm bảo độ ngấu kết nối. | Trọng lượng nhẹ, mềm dẻo, dễ uốn nắn và dễ thao tác ép cốt hơn tại hiện trường. |
| Ảnh hưởng đến báo giá đầu cáp | Cao hơn từ 25% – 35% do giá nguyên liệu đồng trên thị trường thế giới luôn neo ở mức cao. | Tối ưu, tiết kiệm chi phí vật tư ban đầu cho dự án một cách đáng kể. |
| Giải pháp công nghệ nâng cao | Giữ nguyên kết cấu đồng nguyên chất chất lượng cao. | Sử dụng hợp kim nhôm đặc biệt kết hợp nguyên tố phụ gia để cải thiện cấu trúc và tăng khả năng chống oxy hóa. |
Phân biệt loại indoor/outdoor theo điều kiện môi trường
Bản chất của việc chọn mã hàng theo môi trường quyết định độ bền cơ lý của lớp cao su bọc ngoài cùng:
- Loại Trong nhà (Indoor): Thiết kế cho môi trường được kiểm soát (trạm xây, hầm kỹ thuật), nhiệt độ ổn định, không chịu bức xạ mặt trời trực tiếp. Vật liệu cấu tạo đơn giản, tản nhiệt tốt trong không gian hẹp và có giá thành thấp hơn loại ngoài trời từ 10% – 20%.
- Loại Ngoài trời (Outdoor): Đối mặt trực tiếp với mưa nắng, bụi bẩn, tia cực tím (UV) và sốc nhiệt liên tục. Lớp vỏ cao su EPDM/Silicone được gia cường chất chống UV, kháng ẩm bám bề mặt và tăng chiều dài đường rò (creepage distance).
- Khuyến nghị thực tế: Tại Việt Nam, nhiều tủ RMU đặt trong nhà trạm hoặc ki-ốt nhưng không có điều hòa, độ ẩm mùa nồm rất cao. Do đó, các kỹ sư nên ưu tiên chọn loại Outdoor để đảm bảo an toàn vận hành tuyệt đối.
Kiểm tra tương thích với tủ RMU ABB, Schneider, Siemens
Đầu cáp T-Plug phải ăn khớp hoàn toàn với cấu trúc bushing (họng ra) của từng hãng tủ RMU để tránh hiện tượng phóng điện khe hở:
- Tủ RMU ABB (SafePlus, SafeRing): Sử dụng bushing chuẩn IEC với khoảng cách pha tiêu chuẩn 210 mm. Đầu cáp ABB CSE-B tương thích hoàn toàn, trong khi các dòng 3M và Raychem cũng có thể lắp đặt sau khi hiệu chỉnh vòng đệm phù hợp.
- Tủ RMU Schneider (RM6): Thiết kế họng cáp và khóa cơ khí riêng, yêu cầu đầu cáp có độ tương thích cao để đảm bảo độ kín và an toàn. Nên ưu tiên đầu cáp chính hãng hoặc sản phẩm đã được chứng nhận tương thích.
- Tủ RMU Siemens (8DJH): Sử dụng công nghệ cách điện rắn (Solid Insulated), yêu cầu đầu cáp T-Plug có khả năng chịu sốc nhiệt tốt và đáp ứng tiêu chuẩn nghiêm ngặt về phóng điện cục bộ (PD).
Quy Trình Lắp Đặt Đầu Cáp T-Plug 24kV Đúng Kỹ Thuật
Để đảm bảo an toàn tuyệt đối, ngăn ngừa hiện tượng phóng điện khe hở và giúp hệ thống lưới điện trung thế vận hành ổn định lâu dài, quy trình lắp đặt đầu cáp T-Plug 24kV cần tuân thủ nghiêm ngặt theo các bước kỹ thuật tiêu chuẩn sau:
Danh sách công cụ chuyên dụng và điều kiện môi trường an toàn
Để đảm bảo an toàn tuyệt đối và độ bền bỉ dài hạn cho hệ thống lưới điện, quy trình lắp đặt đầu cáp T-Plug 24kV cần tuân thủ nghiêm ngặt các quy chuẩn kỹ thuật sau:
- Dụng cụ thi công: Dao cắt cáp, máy tuốt vỏ, thước đo và các dụng cụ chuyên dụng để gia công chính xác, không làm hư hại lõi dẫn.
- Thiết bị kiểm tra: Máy đo điện trở cách điện (điện áp thử tối thiểu 2,5 kV) và nên kết hợp máy đo phóng điện cục bộ (PD) để đánh giá chất lượng cách điện.
- Điều kiện thi công: Môi trường sạch, khô ráo, nhiệt độ 15–35°C, độ ẩm dưới 80%; khi thi công ngoài trời cần có lều che để tránh mưa, bụi và độ ẩm.
- An toàn điện: Cắt điện hoàn toàn trước khi thi công, treo biển cảnh báo, kiểm tra không còn điện áp và trang bị đầy đủ phương tiện bảo hộ cách điện cho kỹ thuật viên.
6 bước lắp đặt chi tiết từ cắt điện đến kiểm tra cuối cùng
- Bước 1 – Chuẩn bị và cắt điện an toàn: Xác nhận mạch cần lắp đặt, lập biện pháp an toàn chi tiết và thực hiện cắt điện theo đúng quy trình. Kiểm tra không điện áp bằng thiết bị chuyên dụng tại nhiều vị trí khác nhau. Đặt biển báo nguy hiểm và cử người giữ khóa an toàn trong suốt quá trình làm việc.
- Bước 2 – Chuẩn bị đầu cáp: Đo đạc và đánh dấu chính xác vị trí cắt theo hướng dẫn của nhà sản xuất. Sử dụng dao cắt chuyên dụng để tạo mặt cắt vuông góc hoàn hảo. Tuốt từng lớp vỏ cáp theo đúng kích thước quy định, đặc biệt chú ý không làm tổn thương lớp cách điện. Làm sạch bề mặt dây dẫn và kiểm tra không có khuyết tật.
- Bước 3 – Lắp đặt các thành phần chính: Lắp lồng các bộ phận của đầu cáp theo thứ tự từ trong ra ngoài. Đảm bảo lớp bán dẫn trong được tiếp xúc hoàn hảo với lớp bán dẫn của cáp. Lắp đặt đầu kết nối kim loại với lực siết vừa phải theo moment quy định của nhà sản xuất.
- Bước 4 – Ứng dụng công nghệ Cold Shrink: Tháo lõi nhựa từ lớp cao su EPDM một cách từ từ và đều đặn, tránh tạo ra “bong bóng khí” trong lớp cách điện. Sử dụng con lăn chuyên dụng để loại bỏ hoàn toàn khoảng trống khí và đảm bảo lực ép đều khắp bề mặt. Kiểm tra không có nếp gấp hoặc biến dạng bất thường.
- Bước 5 – Lắp đặt lớp che chắn và hoàn thiện: Lắp đặt lớp che chắn điện từ và nối massa theo đúng kỹ thuật. Lắp vỏ bảo vệ bên ngoài và kiểm tra độ khít của tất cả các kết nối. Đảm bảo không có vật liệu lạ hoặc ẩm ướt trong hệ thống.
- Bước 6 – Kiểm tra và nghiệm thu: Thực hiện đo điện trở cách điện với điện áp thử 2.5kV trong 1 phút, kết quả phải lớn hơn 1000MΩ. Kiểm tra phóng điện cục bộ nếu có thiết bị. Thử nghiệm cắm thử vào tủ RMU để đảm bảo khớp nối hoàn hảo. Lập biên bản nghiệm thu chi tiết với đầy đủ ảnh chụp và số liệu đo.
3 lỗi thường gặp và cách khắc phục khi lắp đặt
- Lỗi phổ biến nhất là tạo ra khoảng trống khí trong lớp cách điện do thao tác không cẩn thận khi tháo lõi nhựa. Khoảng trống này có thể gây phóng điện cục bộ và làm giảm tuổi thọ sản phẩm. Cách khắc phục là thao tác chậm rãi, sử dụng con lăn chuyên dụng và kiểm tra bằng tay để phát hiện những chỗ mềm bất thường.
- Lỗi thứ hai là siết chặt quá mức hoặc quá lỏng đầu kết nối kim loại. Siết quá chặt có thể làm hỏng vỏ dây dẫn và tạo điểm nóng, trong khi siết quá lỏng tạo điện trở tiếp xúc cao và có thể gây cháy nổ. Giải pháp là sử dụng cờ lê moment có độ chính xác cao và tuân thủ nghiêm ngặt thông số do nhà sản xuất quy định.
- Lỗi thứ ba là làm tổn thương lớp cách điện chính khi tuốt vỏ cáp, tạo ra điểm yếu dễ bị đánh thủng. Điều này đặc biệt dễ xảy ra với những thợ lắp thiếu kinh nghiệm hoặc sử dụng công cụ không phù hợp. Khắc phục bằng cách sử dụng dao tuốt chuyên dụng có thể điều chỉnh độ sâu cắt và thay lưỡi dao thường xuyên để đảm bảo độ sắc.
Kiểm tra chất lượng: đo điện trở cách điện lớn hơn 1000 MΩ
Kiểm tra chất lượng lắp đặt thông qua đo điện trở cách điện là bước quan trọng cuối cùng đảm bảo an toàn vận hành. Tiêu chuẩn tối thiểu cho đầu cáp T-Plug 24kV là điện trở cách điện phải lớn hơn 1000MΩ khi đo ở điện áp thử 2.5kV trong thời gian 1 phút.
Quy trình đo điện trở cách điện phải tuân thủ nghiêm ngặt để đảm bảo kết quả chính xác. Trước khi đo, cần làm sạch hoàn toàn bề mặt các điện cực và đảm bảo không có độ ẩm. Nhiệt độ môi trường cũng ảnh hưởng đến kết quả đo, nên thực hiện trong điều kiện nhiệt độ ổn định.
Kết quả đo điện trở cách điện trên 10.000MΩ được coi là tuyệt vời, từ 5.000 đến 10.000MΩ là tốt, từ 1.000 đến 5.000MΩ là đạt yêu cầu tối thiểu. Nếu kết quả đo dưới 1000MΩ, cần kiểm tra lại toàn bộ quá trình lắp đặt và có thể phải thay thế sản phẩm mới.
Ngoài đo điện trở cách điện, nên thực hiện thêm test phóng điện cục bộ nếu có điều kiện thiết bị. Test này giúp phát hiện những khuyết tật nhỏ trong lớp cách điện mà test điện trở cách điện có thể bỏ sót. Tiêu chuẩn phóng điện cục bộ cho đầu cáp T-Plug 24kV thường dưới 20pC ở điện áp thử 1.2Um.
Giới Thiệu TOJI.vn – Đơn Vị Cung Cấp Đầu Cáp T-Plug 24kV Uy Tín
Để giúp quý khách hàng và các chủ đầu tư lựa chọn được giải pháp đấu nối cáp ngầm trung thế tối ưu, dưới đây là những thông tin giới thiệu chi tiết về năng lực và danh mục sản phẩm của đơn vị
Về TOJI.vn và Năng Lực Trong Ngành Thiết Bị Điện Trung Thế
Để giúp quý khách hàng và các đối tác có cái nhìn toàn diện về uy tín cũng như khả năng cung ứng vật tư thiết bị điện, dưới đây là những thông tin chi tiết về năng lực hoạt động của đơn vị:
- Bề dày kinh nghiệm: Doanh nghiệp sở hữu hơn hai thập kỷ phát triển từ khi thành lập vào năm 2002 tại Hà Nội nên đơn vị đã khẳng định vị thế dẫn đầu trong lĩnh vực thiết kế, cung cấp vật tư và thi công hệ thống điện từ trung thế đến cao áp.
- Đối tác chiến lược toàn cầu: TOJI hiện là nhà phân phối chính thức của các thương hiệu danh tiếng thế giới như ABB, Siemens, Schneider, 3M và LONGi nên công ty luôn có lợi thế vượt trội về nguồn hàng chính hãng cùng chính sách hỗ trợ kỹ thuật chuyên sâu.
- Đội ngũ chuyên gia: Công ty tập hợp đội ngũ kỹ sư có kinh nghiệm trung bình trên 15 năm trong ngành nên các chuyên gia luôn am hiểu sâu sắc công nghệ để tư vấn chính xác cho các dự án điện trọng điểm quốc gia.
- Năng lực sản xuất quy mô: Đơn vị đang vận hành nhà máy sản xuất tủ trạm kiosk hợp bộ và tủ hạ thế đạt tiêu chuẩn ISO 9001:2015 nên hệ thống luôn đảm bảo năng lực cung ứng hàng nghìn bộ thiết bị mỗi năm ra thị trường.
Danh Mục Sản Phẩm Đầu Cáp T-Plug 24kV Tại TOJI.vn
Nhằm đáp ứng trọn vẹn mọi yêu cầu kỹ thuật khắt khe và tiến độ thi công của các nhà thầu, danh mục đầu cáp T-Plug 24kV được phân phối chính hãng bao gồm các dòng sản phẩm chiến lược sau:
- Sản phẩm 3M cao cấp: Kho hàng luôn có sẵn trọn bộ dòng co rút nguội Cold Shrink đầy đủ phụ kiện băng bán dẫn và bộ chống thấm nên TOJI tự hào là đại lý phân phối các mã đặc chủng cho môi trường biển khơi có độ mặn cao.
- Dòng Raychem TE ELBC-824: Sản phẩm được nhập khẩu trực tiếp từ nhà máy Malaysia với số lượng lớn nên đơn vị luôn đảm bảo mức giá cạnh tranh cùng thời gian giao hàng nhanh chóng nhất đến tay nhà thầu.
- Dòng ABB CSE-B Series: Thiết bị được nhập khẩu linh hoạt từ hai nguồn nhà máy tại Trung Quốc và Thụy Điển nên khách hàng sẽ có nhiều lựa chọn cấu trúc sản phẩm phù hợp với ngân sách dự án thực tế.
- Giải pháp trọn gói đồng bộ: Danh mục vật tư đáp ứng đầy đủ dải tiết diện từ 35–400 $mm^2$ đi kèm các phụ kiện elbow connector và chống sét van nên chủ đầu tư có thể dễ dàng mua trọn bộ giải pháp tại một địa chỉ duy nhất.
