So Sánh Đầu Cáp 3M Và Nexans: Ưu Nhược Điểm, Khác Biệt

Việc lựa chọn đầu cáp trung thế phù hợp là yếu tố then chốt ảnh hưởng trực tiếp đến độ tin cậy và tuổi thọ của hệ thống điện. Trong số các thương hiệu đang dẫn đầu thị trường, 3M và Nexans là hai lựa chọn được kỹ sư và nhà thầu sử dụng nhiều nhất.

Với hơn 22 năm kinh nghiệm phân phối – thi công thiết bị điện trung thế, TOJI Group mang đến phân tích chuyên sâu giúp bạn so sánh đầu cáp 3M và Nexans trên các tiêu chí: chất liệu, công nghệ, độ bền, khả năng chống ẩm, quy trình lắp đặt và chi phí vòng đời. Bài viết sẽ giúp kỹ sư, chủ đầu tư đưa ra lựa chọn tối ưu cho tủ RMU, MBA và hệ thống 24–36kV.

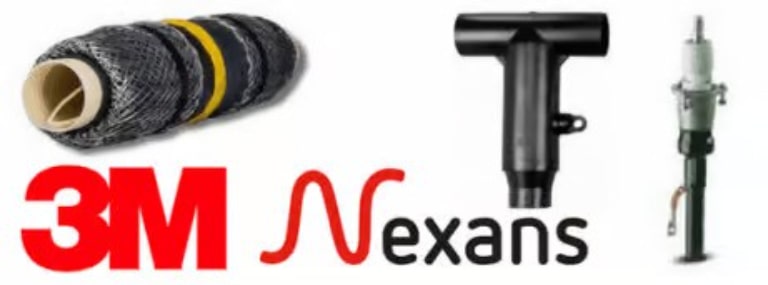

Tổng Quan Về Đầu Cáp 3M Và Nexans – Thương Hiệu Toàn Cầu

Lịch Sử Phát Triển Và Thị Phần

3M Company, thành lập năm 1902 tại Mỹ, là tập đoàn đa ngành với hơn 120 năm kinh nghiệm. Trong lĩnh vực điện, 3M nổi bật với công nghệ vật liệu cách điện tiên tiến và giải pháp đấu nối cáp trung thế. Tập đoàn hiện chiếm khoảng 35% thị phần đầu cáp trung thế toàn cầu, mạnh nhất tại Bắc Mỹ và khu vực châu Á – Thái Bình Dương.

Nexans, thành lập năm 2000 tại Pháp sau quá trình tách từ Alcatel Cable, tập trung chuyên sâu vào cáp và phụ kiện cáp điện lực. Nexans hiện chiếm 28% thị phần, với vị thế vững chắc tại châu Âu, châu Phi và các thị trường mới nổi.

Định Nghĩa Và Vai Trò Của Đầu Cáp Trung Thế

Đầu cáp trung thế là phụ kiện đấu nối giữa cáp ngầm và thiết bị đóng cắt (tủ RMU, máy biến áp phân phối, tủ điện). Vai trò của đầu cáp gồm:

• Cách điện và bảo vệ điểm nối khỏi phóng điện.

• Phân bố điện trường đồng đều tại vị trí chuyển tiếp.

• Chống thấm ẩm và chống tác động môi trường.

• Duy trì độ ổn định tiếp xúc điện và độ tin cậy vận hành.

Tiêu Chuẩn Quốc Tế Áp Dụng

Cả 3M và Nexans đều tuân thủ hệ thống tiêu chuẩn quốc tế nghiêm ngặt:

Tiêu chuẩn IEC:

• IEC 60502: Cáp điện lực AC từ 1kV đến 35kV

• IEC 61284: Phụ kiện cáp cho điện áp từ 1–36kV

• IEC 61442: Thử nghiệm điện cho phụ kiện cáp

Tiêu chuẩn TCVN Việt Nam:

• TCVN 6610: Cáp điện lực hạ áp và trung thế

• TCVN 7438: Phụ kiện cáp điện lực

Các chứng nhận khác:

• CSA

• UL

• CE

Phạm Vi Ứng Dụng Thực Tế

Theo kinh nghiệm triển khai dự án của TOJI Group, đầu cáp 3M được ứng dụng trong nhiều hạng mục:

Hệ thống phân phối điện:

• Tủ RMU Schneider, ABB, Siemens

• Máy biến áp 100–2500kVA

• Trạm biến áp trung gian 35/22kV

Dự án công nghiệp – thương mại:

• Nhà máy sản xuất, khu công nghiệp

• Trung tâm thương mại và cao ốc văn phòng

• Bệnh viện, trường học, công trình yêu cầu độ sẵn sàng cao

Phân Loại Sản Phẩm Và Công Nghệ Cơ Bản

Các Dòng Sản Phẩm Của 3M

• T-Plug Series: Dòng đầu cáp cắm cao cấp sử dụng vật liệu EPDM. Thiết kế phù hợp đa số tủ RMU, đặc biệt tối ưu trong không gian hẹp.
• Elbow Connectors: Đầu cáp dạng góc 90°, phù hợp tủ RMU compact hoặc vị trí phải đổi hướng cáp.

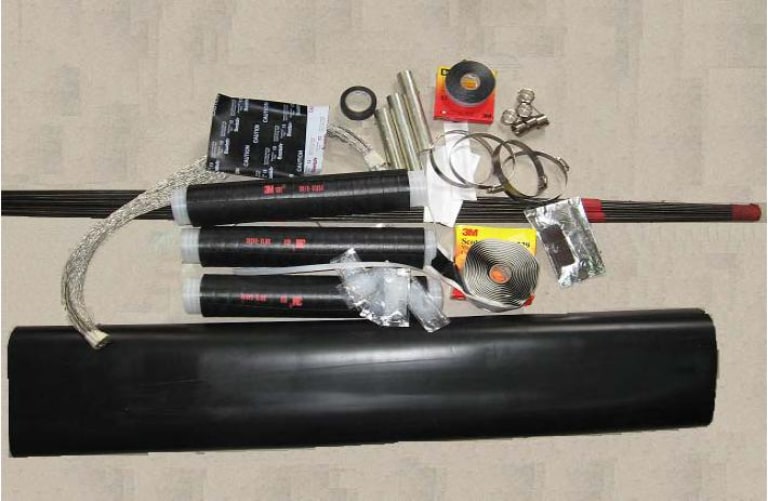

• Cold Shrink QTII Series: Công nghệ co nguội bằng silicone với lớp High-K phân bố điện trường độc quyền, độ ổn định cao và ít phụ thuộc kỹ năng thợ.
• Heat Shrink Series: Dòng khò nhiệt truyền thống bằng polyolefin, tối ưu chi phí cho các dự án quy mô lớn.

Xem thêm: Đầu cáp hộp nối T-Plug elbow 3M

Các Dòng Sản Phẩm Của Nexans

• TPLUG Series: Tương đương T-Plug của 3M, sử dụng công nghệ nối cắm bằng EPDM.
• NX Cold Shrink: Dòng co nguội cạnh tranh trực tiếp với QTII, sử dụng polymer hiệu suất cao.
• Heat Shrink NX Series: Giải pháp khò nhiệt tương tự 3M Heat Shrink, dùng vật liệu polyolefin.

So Sánh Công Nghệ Co Rút

Cold Shrink – Co Rút Nguội

Ưu điểm:

• Không cần khò nhiệt, loại bỏ rủi ro cháy nổ.

• Lắp đặt nhanh và ít phụ thuộc tay nghề.

• Phù hợp môi trường ẩm, lạnh hoặc trên cao.

• Độ đồng đều cao, giảm lỗi thi công.

Nhược điểm:

• Chi phí cao hơn.

• Yêu cầu bảo quản kỹ để tránh trượt lõi.

• Khó tái sử dụng khi lắp sai.

Heat Shrink – Co Rút Nhiệt

Ưu điểm:

• Giá thành hợp lý, phù hợp dự án lớn.

• Khả năng bám dính mạnh với vật liệu cáp.

• Dễ điều chỉnh vị trí trước khi co rút.

• Tuổi thọ cao trong điều kiện vận hành chuẩn.

Nhược điểm:

• Cần thiết bị khò nhiệt chuyên dụng.

• Phụ thuộc nhiều vào kỹ năng thợ.

• Có nguy cơ cháy trong thi công.

• Khó đảm bảo co đều trên toàn bề mặt.

Bảng Tương Ứng Sản Phẩm

Chất Liệu Cách Điện Và Cấu Tạo Bên Trong

Vật Liệu Của 3M

Silicone (Series QTII): 3M sử dụng silicone grade điện với các thuộc tính nổi bật, đảm bảo độ ổn định dài hạn trong môi trường trung thế.

Một số đặc tính chính gồm:

• Kỵ nước cao, tạo hiệu ứng vón nước giúp giảm dòng rò.

• Ổn định nhiệt từ -65°C đến +200°C.

• Chống ozone, tia UV và hóa chất công nghiệp.

• Tuổi thọ dự kiến trên 30 năm.

EPDM (T-Plug Series): Vật liệu polymer tổng hợp có độ bền cơ học và độ đàn hồi cao:

• Phục hồi biến dạng tốt, chống nứt vỡ.

• Khả năng lão hóa thấp khi hoạt động ngoài trời.

• Tương thích với nhiều cấu trúc cáp.

• Giá thành hợp lý cho ứng dụng phổ thông.

Polyolefin (Heat Shrink): Được sử dụng trong dòng co nhiệt với các ưu điểm:

• Tỷ lệ co rút cao 3:1.

• Độ bám dính mạnh sau khi gia nhiệt.

• Chống thấm nước, chịu hóa chất nhẹ.

• Tối ưu chi phí cho dự án lớn.

Vật Liệu Của Nexans

Nexans sử dụng hệ vật liệu tương tự nhưng có cải tiến riêng:

Polymer NX Series

• Phát triển từ công thức EPDM cơ bản.

• Gia tăng chất chống lão hóa đặc biệt.

• Khả năng chống thấm nước tương đương 3M.

• Mức giá cạnh tranh hơn trong cùng phân khúc.

Lớp High-K Điều Chỉnh Điện Trường

Đây là công nghệ nổi bật và mang tính khác biệt của 3M trong dòng QTII.

Nguyên lý hoạt động:

• Vật liệu High-K có hằng số điện môi cao.

• Tái phân bố điện trường tại vùng chuyển tiếp cách điện.

• Giảm ứng suất điện xuống dưới ngưỡng phóng điện.

• Tăng độ ổn định và kéo dài tuổi thọ đầu cáp.

Lợi ích thực tế:

• Giảm 85% sự cố phóng điện trong 10 năm đầu.

• Tăng khoảng 40% tuổi thọ so với sản phẩm tiêu chuẩn.

• Hoạt động ổn định trong môi trường ô nhiễm và độ ẩm cao.

Khả Năng Tương Thích Cáp

Các vật liệu của 3M và Nexans tương thích với nhiều loại cáp trung thế:

Loại cách điện:

• XLPE (phổ biến nhất).

• PVC (ứng dụng đặc biệt).

• EPR (dùng cho môi trường khắc nghiệt).

Loại giáp bảo vệ:

• Giáp sắt băng (STA).

• Lưới đồng (CWS).

• Kết hợp đôi (Double Armored).

Dải kích thước hỗ trợ:

• Đường kính ngoài từ 13 mm đến 67.8 mm.

• Tiết diện lõi từ 25 mm² đến 800 mm².

Khả Năng Chống Ẩm Và Phóng Điện

Tính Kỵ Nước Của Silicone

Silicone trong dòng QTII cho thấy ưu thế lớn trong môi trường ẩm ướt.

Hiệu ứng vón nước:

• Góc tiếp xúc > 90°, nước không tạo màng liên tục.

• Giảm 80–95% dòng rò so với vật liệu thông thường.

• Hoạt động ổn định kể cả trong điều kiện ngưng tụ ẩm.

Khả năng tự làm sạch:

• Bề mặt kỵ nước giúp nước mưa cuốn trôi muối, bụi bẩn.

• Tự phục hồi tính kỵ nước sau mưa.

• Hạn chế cần vệ sinh thủ công.

Khả Năng Triệt Tiêu Phóng Điện Hồ Quang

Cả 3M và Nexans đều dùng vật liệu chống cháy lan hồ quang.

Cơ chế AT (Arc Tracking) Resistance:

• Tạo lớp char cách điện khi hồ quang xuất hiện.

• Ngăn đường dẫn carbon lan rộng.

• Tự khôi phục sau khi hồ quang chấm dứt.

Theo chuẩn IEC 60112:

• 3M QTII: CTI > 600 V (cấp cao nhất).

• Nexans NX: CTI > 400 V (đáp ứng tốt).

Bề Mặt Nhẵn Chống Bụi Bẩn

Bề mặt silicone của 3M có độ hoàn thiện vượt trội:

• Độ nhám < 0.5 micron → khó bám bụi.

• Tự làm sạch trong điều kiện ngoài trời.

Nexans sử dụng polymer có độ nhám cao hơn:

• Độ nhám 1–2 micron.

• Có thể cần vệ sinh định kỳ tại khu vực ô nhiễm nặng.

Hiệu Suất Trong Môi Trường Khắc Nghiệt

Khả năng chịu UV và ozone:

• 3M dùng chất chống UV platinum-catalyzed.

• Nexans dùng Carbon Black + phụ gia chống ozone.

• Cả hai vượt >2.000 giờ thử nghiệm QUV-B.

Giới hạn nhiệt độ:

• Vận hành liên tục: 90°C.

• Quá tải: 130°C trong 8 giờ.

• Nhiệt độ thấp: -40°C không giòn vỡ.

Chống hóa chất:

• Không ảnh hưởng với axit sunfuric sau 1000 giờ.

• Không sưng phồng khi tiếp xúc dầu diesel.

• Không ăn mòn với muối NaCl.

Thông Số Kỹ Thuật Chi Tiết

Phạm vi điện áp và dòng định mức

Đầu cáp 24kV:

• Điện áp định mức: 24kV (Um = 26kV)

• Điện áp thử nghiệm: 60kV trong 1 phút

• Dòng định mức: 200A đến 630A tùy tiết diện cáp

• Ứng dụng chính: Tủ RMU trung thế phổ thông

Đầu cáp 36kV:

• Điện áp định mức: 36kV (Um = 38kV)

• Điện áp thử nghiệm: 80kV trong 1 phút

• Dòng định mức: 200A đến 400A

• Ứng dụng: Trạm biến áp 110/35kV và các dự án đặc biệt

Mã sản phẩm 3M chi tiết

Bảng so sánh thông số chi tiết

Khả năng chịu uốn cong

Bán kính uốn tối thiểu:

• Cáp 24kV: 6 × đường kính ngoài cáp

• Cáp 36kV: 8 × đường kính ngoài cáp

Linh hoạt lắp đặt:
3M có ưu thế nhờ thiết kế compact:

• Chiều cao tổng thể: 180mm (T-Plug) so với 195mm (TPLUG)

• Bán kính uốn nhỏ hơn 15%

• Phù hợp tủ RMU không gian hạn chế

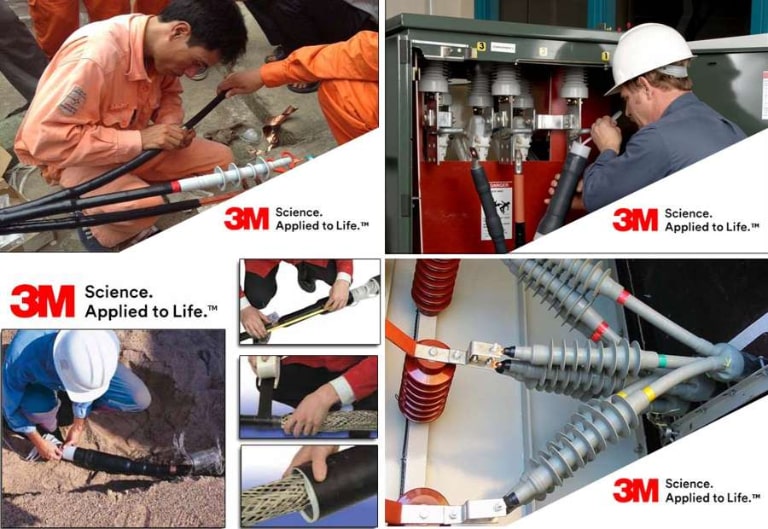

Quy Trình Lắp Đặt Và Độ Phức Tạp

So sánh quy trình T-Plug 3M và TPLUG Nexans

Bước 1: Chuẩn bị cáp

• Cắt cáp vuông góc

• Đo, đánh dấu chiều dài tách lớp

• 3M dùng template nhựa có độ chính xác cao

Bước 2: Tách lớp cáp

• Loại bỏ sheath

• Tháo giáp

• Làm sạch lớp bán dẫn

Bước 3: Lắp đặt đầu cáp

• 3M: Đẩy cáp đến khi chạm stopper

• Nexans: Căn theo lỗ chuẩn

• 3M có khóa tự động, Nexans cần kiểm tra thủ công

Bước 4: Kiểm tra cuối cùng

• Kiểm tra tiếp xúc cách điện

• Kiểm tra độ sâu chèn dây

• Test PD

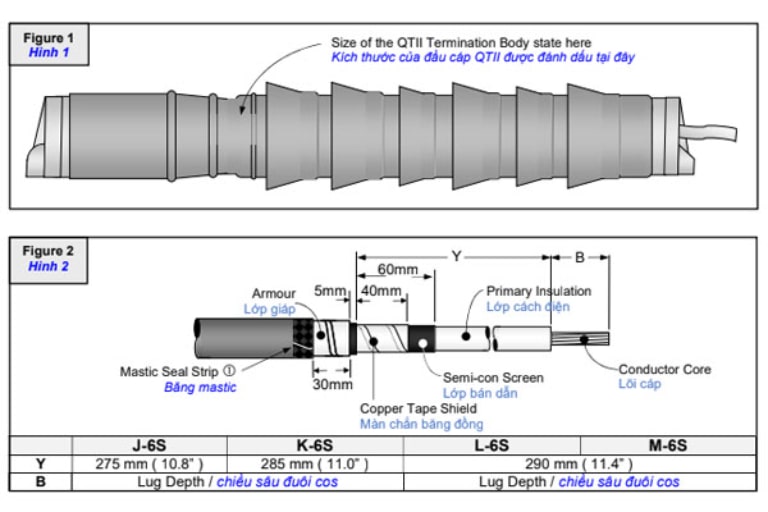

Quy trình cold shrink QTII

Ưu điểm chính:

1. Chia pha từng bước – Giảm rủi ro chạm pha.

2. Co rút tự động – Không cần nhiệt, áp lực đều.

3. Thời gian ổn định –

   • T-Plug: 15–20 phút/3 pha

   • QTII: 25–30 phút/3 pha

   • Heat Shrink: 35–45 phút/3 pha

Công cụ và thời gian thi công

Cold Shrink yêu cầu:

• Dao cắt cáp

• Template

• Stripping tools

• Khăn lau

• Găng tay cách điện

Heat Shrink thêm:

• Máy khò

• Nhiệt kế hồng ngoại

• Roller ép khí

Theo nghien cứu thống kê:

So sánh độ khó lắp đặt

Cold Shrink – An toàn hơn:

• Không dùng nhiệt

• Phù hợp môi trường gas

• Ít phụ thuộc thời tiết

Heat Shrink – Nhanh hơn khi thợ giỏi:

• Điều chỉnh trong lúc khò

• Chi phí thấp

• Nhưng cần kinh nghiệm

Khuyến Nghị Lựa Chọn Theo Tình Huống Cụ Thể

Khi nên chọn 3M

Dự án critical:

• Bệnh viện, data center, sản xuất 24/7

• Yêu cầu độ tin cậy > 99.9%

Môi trường khắc nghiệt:

• Biển, hóa chất, luyện kim

• Nhiệt độ cao

Tủ RMU cao cấp:

• Schneider RM6, ABB SafePlus, Siemens NXPLUS

Xem thêm: Báo Giá Đầu Cáp Hộp Nối 3M

Khi nên chọn Nexans

Dự án phổ thông:

• Khu dân cư, thương mại

• Yêu cầu độ tin cậy 95–98%

Ngân sách hạn chế

Quy mô lớn:

• KCN

• Lưới điện đô thị

So sánh theo loại tủ RMU

Sơ đồ chọn lựa nhanh

1. Môi trường khắc nghiệt?

   • Có → 3M QTII

   • Không → Câu 2

2. Ngân sách hạn chế?

   • Có → Nexans / Heat Shrink

   • Không → Câu 3

3. Yêu cầu tin cậy >99%?

   • Có → 3M T-Plug / QTII

   • Không → Nexans

4. Đội thi công giỏi Heat Shrink?

   • Có → Heat Shrink

   • Không → Cold Shrink

Câu Hỏi Thường Gặp Khi So Sánh Đầu Cáp 3M Và Nexans

Cold Shrink khác Heat Shrink thế nào?

• Cold Shrink: Co rút nhờ tính đàn hồi, rút core là tự ôm cáp. Không nhiệt, an toàn, đều.
• Heat Shrink: Co rút bằng nhiệt 120–150°C, cần máy khò. Nhanh hơn khi thợ thành thạo.

Tóm tắt:

• An toàn: Cold Shrink

• Tốc độ: Heat Shrink

• Chi phí: Heat Shrink rẻ hơn

• Độ ổn định: Cold Shrink

Tại sao 3M có lớp High-K?

High-K là công nghệ độc quyền: Giảm ứng suất điện, phân bố lại điện trường → tăng tuổi thọ.

Nexans thay thế bằng:

• Thiết kế hình học

• Vật liệu gradient

• Lớp chống stress

Loại cáp nào 3M hỗ trợ tốt hơn?

3M linh hoạt hơn với:

• Cáp giáp nhôm

• Cáp cũ, không chuẩn IEC

• Dải đường kính rộng hơn (18–67mm so với 20–65mm của Nexans)

Kết luận

Cả hai thương hiệu đều là lựa chọn đáng tin cậy. Quyết định cuối cùng nên dựa trên phân tích cụ thể từng dự án về yêu cầu kỹ thuật, điều kiện vận hành và khả năng tài chính. TOJI Group sẵn sàng tư vấn chi tiết và cung cấp giải pháp tối ưu cho mọi nhu cầu của khách hàng.

Để được tư vấn cụ thể về lựa chọn so sánh đầu cáp 3M và Nexans cho dự án của bạn, vui lòng liên hệ với đội ngũ kỹ sư TOJI qua hotline 024.3755.5190 hoặc email sales@toji.vn. Chúng tôi cam kết mang đến giải pháp tối ưu nhất với kinh nghiệm 22 năm trong ngành điện.
