Lắp đặt hộp nối đổ keo Resin 3M đúng kỹ thuật là yếu tố then chốt để đảm bảo mối nối cáp điện đạt độ kín nước, cách điện bền vững và tuổi thọ lâu dài. Bài viết này do TOJI biên soạn, cung cấp hướng dẫn toàn diện từ nguyên lý hoạt động, quy trình thi công từng bước, yêu cầu kỹ thuật đổ Resin, tiêu chuẩn IEC áp dụng đến kiểm tra chất lượng sau lắp đặt, giúp kỹ sư và nhà thầu thực hiện đúng chuẩn.
Khái niệm và nguyên lý hộp nối đổ keo Resin 3M
Hộp nối Resin 3M là bộ phụ kiện toàn khối kết hợp vỏ khuôn cứng, túi Resin 2 thành phần, hệ băng cách điện cao su và các phụ kiện liên quan, tạo thành lớp bảo vệ hoàn toàn cho mối nối cáp. Nguyên lý hoạt động dựa trên việc trộn và đổ Resin có tính kỵ nước vào khoang hộp, lấp đầy toàn bộ khoảng trống, ngăn hơi ẩm xâm nhập và đóng rắn thành khối cách điện bền vững trong suốt vòng đời vận hành.
Định nghĩa hộp nối đổ keo Resin 3M
Hộp nối Resin 3M là bộ phụ kiện hoàn chỉnh được thiết kế để nối inline cáp điện lực hạ thế 0,6/1 kV và trung thế 12 kV, 24 kV, 36 kV. Sản phẩm sử dụng nhựa Scotchcast Resin 40 dạng polyurethane 2 thành phần để bao bọc mối nối và vùng chuyển tiếp giữa vỏ cáp và phụ kiện, đảm bảo tính liên tục cách điện. Khi đóng rắn hoàn toàn, khối Resin đạt độ cứng Shore D trên 50, tạo lớp bảo vệ kín nước, chống ẩm và chịu lực cơ học trong môi trường ngầm, ngoài trời và ngập nước.
Cấu tạo và vai trò từng thành phần
- Vỏ khuôn hộp nhựa cứng đóng vai trò chịu lực cơ học từ bên ngoài, định hình khối Resin khi đóng rắn và cố định vị trí mối nối trong suốt quá trình vận hành.
- Túi Resin 2 khoang chứa thành phần A và B được trộn trực tiếp trong túi, sau đó bơm qua van IF vào khoang hộp mà không cần dụng cụ trộn riêng, giúp kiểm soát tỷ lệ pha chính xác.
- Hệ băng cao su cách điện 3M Scotch có nhiệm vụ tái tạo lớp cách điện chính và lớp bán dẫn tương đương cáp nguyên bản, đảm bảo phân bố điện trường đồng đều.
- Băng PVC định hình các lớp băng bên trong, tạo lớp bảo vệ tạm thời và duy trì khe thoát khí để Resin đẩy không khí ra khi đổ. Đầu nối ruột dẫn dạng cos ép hoặc shearbolt giữ vai trò kết nối 2 đầu ruột dẫn với điện trở tiếp xúc thấp, đảm bảo dòng điện truyền qua không bị tổn hao nhiệt.
Nguyên lý đóng rắn và bảo vệ mối nối
- Resin 2 thành phần được trộn trong túi, sau đó đổ vào khoang hộp để lấp đầy toàn bộ khoảng trống giữa các lớp băng và lõi cáp, không để lại vùng rỗng chứa không khí hay ẩm.
- Khi đóng rắn, Resin chuyển từ trạng thái lỏng sang khối rắn, tạo lớp cách điện liên tục, bảo vệ cơ học và ngăn nước xâm nhập trong suốt thời gian vận hành.
- Bản chất kỵ nước của Resin 40 giúp duy trì tính năng cách điện ngay cả khi mối nối tiếp xúc lâu dài với môi trường ẩm ướt hoặc ngập nước.
Tìm hiểu thêm:
Phân loại hộp nối Resin 3M và tiêu chí lựa chọn
Hộp nối Resin 3M được phân loại theo cấp điện áp, loại cáp, số lõi và môi trường lắp đặt. Việc lựa chọn đúng sản phẩm phụ thuộc vào điện áp danh định, tiết diện ruột dẫn, vật liệu dẫn điện, cấu trúc giáp và điều kiện thi công thực tế, quyết định trực tiếp đến chất lượng mối nối theo tiêu chuẩn IEC.
Phân loại theo cấp điện áp
- Dòng hạ thế 0,6/1 kV gồm các series GTS 1 kV, 90-N-A và 91-NBA, phù hợp cho cáp 1 đến 5 lõi, tiết diện từ 10 đến 95 mm², ứng dụng rộng trong chiếu sáng, hạ tầng giao thông và khu dân cư.
- Dòng trung thế 12 kV, 24 kV và 36 kV được thiết kế cho cáp 3 pha tiết diện lớn, ví dụ đến 500 mm², tích hợp hệ băng cao su cách điện và bán dẫn cao cấp để đáp ứng yêu cầu phân bố điện trường tại mối nối trung thế.
Tiêu chí lựa chọn sản phẩm
- Kỹ sư cần xác định rõ cấp điện áp hệ thống, số lõi cáp, tiết diện ruột dẫn, vật liệu dẫn điện đồng hay nhôm, và loại cách điện PVC hay XLPE trước khi tra catalogue lựa chọn model.
- Cấu trúc giáp và môi trường lắp đặt cũng ảnh hưởng trực tiếp đến việc chọn bộ có giáp hay không giáp, phiên bản cho ngầm trực tiếp hay mương cáp.
- Việc đối chiếu kỹ thông số thực tế với bảng lựa chọn trong catalogue nhà sản xuất giúp tránh sai sót chọn sai dòng sản phẩm hoặc kích thước, gây mối nối không đạt tiêu chuẩn dù thi công tốt.
Điều kiện kiểm tra và chuẩn bị trước lắp đặt
Bước chuẩn bị trước khi lắp đặt hộp nối đổ keo Resin 3M bao gồm xác định đầy đủ thông số điện và cấu hình cáp, đánh giá môi trường thi công, đảm bảo an toàn điện và chuẩn bị vị trí mối nối phù hợp. Thực hiện đầy đủ các bước này giúp chọn đúng model hộp nối, chuẩn bị vật tư và dụng cụ chính xác, đảm bảo thi công an toàn và đúng tiêu chuẩn ngay từ đầu.
Xác định thông số điện và cấu hình cáp
- Kỹ thuật viên cần đọc tài liệu thiết kế hoặc kiểm tra ghi chú trên vỏ cáp để xác định điện áp danh định, ví dụ 0,6/1 kV, 22 kV hay 35 kV, làm cơ sở lựa chọn bộ hộp nối đúng dòng.
- Số lõi cáp, tiết diện ruột dẫn như 3×300 mm² hay 4×95 mm², và vật liệu dẫn điện đồng hoặc nhôm phải được xác định chính xác để tránh chọn sai khuôn hộp và cos ép.
- Loại cách điện PVC hay XLPE, cấu trúc giáp thép hoặc giáp nhôm và cấu trúc màn chắn kim loại của cáp trung thế ảnh hưởng trực tiếp đến lựa chọn phụ kiện và quy trình xử lý cáp khi thi công.
Đánh giá môi trường lắp đặt
- Vị trí mối nối cần được xác định rõ: trong nhà, ngoài trời, ngầm trong đất, trong mương cáp hay khu vực thường xuyên ngập nước, vì mỗi môi trường đặt ra yêu cầu khác nhau về khả năng chống nước và bảo vệ cơ học của hộp nối.
- Nhiệt độ môi trường, độ ẩm, khả năng tiếp xúc hóa chất và áp lực đất cũng cần được đánh giá trước để dự phòng biện pháp thi công phù hợp.
- Hệ thống phải được cắt điện hoàn toàn, khóa liên động và treo biển cảnh báo trước khi bắt đầu thi công. Thợ thi công phải sử dụng đầy đủ phương tiện bảo vệ cá nhân trong suốt quá trình.
Chuẩn bị cáp và vị trí mối nối
- Kỹ thuật viên cần bóc vỏ cáp đúng chiều dài theo hướng dẫn thi công: lần lượt từ vỏ ngoài, giáp, màn chắn kim loại đến lớp bán dẫn để lộ cách điện chính mà không làm tổn hại lõi dẫn.
- Bề mặt ruột dẫn cần được vệ sinh sạch lớp ôxy hóa, bụi bẩn và dầu mỡ trước khi ép cos nối, vì tạp chất làm tăng điện trở tiếp xúc và giảm chất lượng mối nối.
- Vị trí thi công cần đủ không gian thao tác, tránh nền ẩm, đất quá yếu hoặc nước đọng, để đảm bảo keo Resin đóng rắn đúng điều kiện và hộp nối được cố định ổn định.
Dụng cụ và vật tư phục vụ thi công
Quy trình lắp đặt hộp nối Resin 3M cần chuẩn bị đầy đủ dụng cụ và vật tư để xử lý cáp, nối ruột dẫn, vệ sinh bề mặt, cố định hộp nối, trộn và đổ Resin, cũng như đo kiểm sau thi công. Việc lựa chọn đúng dụng cụ là điều kiện quan trọng giúp hạn chế sai sót, bảo đảm mối nối đạt yêu cầu về độ kín nước, khả năng cách điện và độ bền cơ học.
- Dụng cụ xử lý cáp và đầu nối: Dao bóc vỏ cáp hoặc dụng cụ chuyên dụng được dùng để bóc từng lớp vỏ ngoài, giáp và cách điện mà không làm hỏng lõi dẫn bên trong. Kìm ép cos hoặc dụng cụ ép thủy lực cần tương thích với loại cos sử dụng, có khuôn ép đúng kích cỡ và kiểm soát lực ép phù hợp để đạt tiêu chuẩn kết nối. Nếu dùng sai dụng cụ ép, sai khuôn hoặc lực ép không đủ, mối nối có thể xuất hiện điện trở tiếp xúc cao, gây phát nhiệt bất thường và làm hỏng mối nối về lâu dài.
- Dụng cụ vệ sinh, cố định hộp và trộn Resin: Khăn sạch và dung môi vệ sinh phù hợp giúp loại bỏ bụi bẩn, ôxy hóa và dầu mỡ trên bề mặt cáp cũng như cos nối trước khi quấn băng. Giá đỡ, thanh kê và kẹp chuyên dụng giúp cố định cáp, hộp nối đúng vị trí, tránh xê dịch trong thời gian Resin đang đóng rắn. Túi Resin 3M Scotchcast Resin 40 được thiết kế tích hợp khoang trộn và vòi đổ, cho phép bóp nhào trực tiếp trong túi để trộn 2 thành phần mà không cần dụng cụ trộn riêng, giúp đơn giản hóa thao tác thi công.
- Thiết bị đo kiểm sau lắp đặt: Megohmmeter được dùng để đo điện trở cách điện giữa các lõi cáp và đất sau khi Resin đóng rắn, sau đó so sánh với đoạn cáp không nối để đánh giá chất lượng mối nối. Thiết bị đo điện trở tiếp xúc hoặc camera nhiệt hỗ trợ kiểm tra tình trạng phát nóng bất thường khi cáp mang dòng điện thực tế. Với cáp trung thế, thiết bị thử nghiệm điện áp tăng cao được sử dụng để xác nhận khả năng chịu đựng điện trường mạnh của mối nối trước khi đưa vào vận hành chính thức.
Quy trình lắp đặt hộp nối Resin 3M từng bước
Quy trình lắp đặt hộp nối đổ keo Resin 3M gồm 5 giai đoạn chính: nối ruột dẫn bằng cos, tái tạo lớp cách điện bằng băng, lắp khuôn hộp, chuẩn bị và đổ Resin, chờ đóng rắn và kiểm tra. Mỗi bước phải tuân thủ chặt chẽ hướng dẫn của nhà sản xuất để đảm bảo mối nối đạt chất lượng thiết kế, tránh các lỗi thi công phổ biến dẫn đến suy giảm cách điện hoặc xâm nhập nước.
Nối ruột dẫn bằng cos
- Bước 1: Bóc vỏ cáp 2 đầu đúng chiều dài quy định, làm lộ ruột dẫn sạch và không biến dạng.
- Bước 2: Đưa ruột dẫn vào cos đúng chiều sâu yêu cầu, tránh để ruột dẫn dư hoặc thiếu so với mặt cos.
- Bước 3: Ép cos bằng dụng cụ tương thích, đúng số điểm ép và vị trí khuyến cáo của nhà sản xuất cos.
- Bước 4: Kiểm tra bằng mắt để xác nhận không có vết nứt, không khe hở và cos ôm chặt hoàn toàn ruột dẫn.

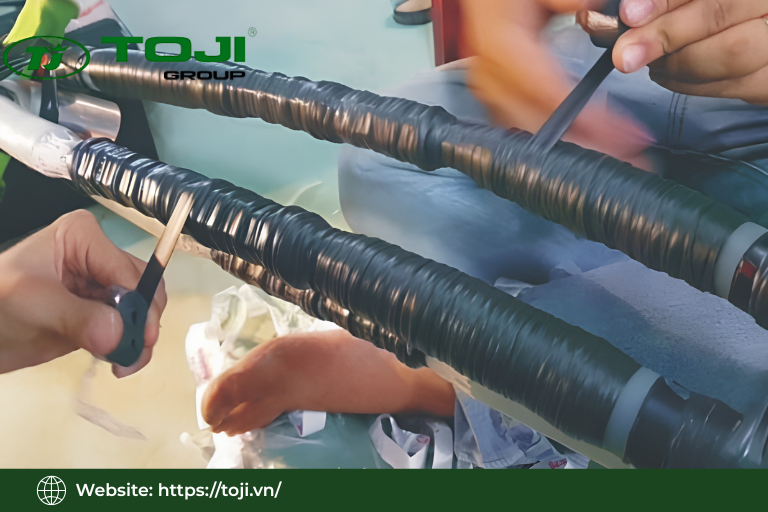

Tái tạo lớp cách điện bằng hệ băng
- Kỹ thuật viên quấn băng cách điện từng pha hoặc từng lõi cáp từ điểm cos nối ra 2 phía, đảm bảo chiều dày lớp băng đủ theo yêu cầu thi công của từng dòng sản phẩm.
- Đối với cáp có giáp, kỹ thuật viên xử lý giáp đúng chiều dài, nối lại bằng băng hoặc đầu nối giáp chuyên dụng, sau đó tái tạo lớp vỏ ngoài bằng băng PVC.
- Sau khi quấn băng từng pha, kỹ thuật viên quấn thêm ít nhất 3 lớp băng lưới độn chồng nửa lên mối nối, rồi 2 đến 3 lớp băng PVC trong, để lại khe thoát khí tại 2 đầu để Resin đẩy không khí ra khi đổ.
Lắp khuôn hộp và tạo khoang đổ Resin
- Lắp 2 nửa khuôn hộp vào vị trí xung quanh mối nối, cố định bằng clip hoặc vít đi kèm, đảm bảo cáp đi thẳng qua hộp và mối nối nằm ở tâm.
- Kỹ thuật viên kiểm tra khe thoát khí tại 2 đầu đã cắt trên băng PVC phải thông suốt và không bị băng che lấp, vì đây là đường thoát không khí khi Resin được bơm vào.
- Van IF được chèn vào đúng vị trí trên lớp băng hoặc vỏ hộp, tạo điểm kết nối với vòi túi Resin để bơm keo vào khoang một cách kín và kiểm soát được.
Chuẩn bị và đổ Resin vào hộp nối
- Kỹ thuật viên kiểm tra túi Resin về ngày sản xuất và hạn sử dụng, không dùng túi quá hạn hoặc bảo quản sai điều kiện nhiệt độ.
- Bóc đường phân cách giữa 2 khoang túi, bóp nhào đều tay trong vài phút cho đến khi màu sắc và độ nhớt của hỗn hợp đồng nhất hoàn toàn, không còn vùng chưa trộn.
- Gắn vòi túi Resin vào van IF, xoay theo chiều kim đồng hồ để vòi cắt xuyên van, sau đó bóp túi với lực đều và liên tục để bơm Resin vào khoang.
- Dừng đổ khi Resin chảy đều và liên tục từ cả 2 khe thoát khí, xác nhận khoang đã được lấp đầy hoàn toàn, sau đó bịt kín điểm đổ bằng nắp hoặc băng PVC.
Quá trình đóng rắn và kiểm tra ban đầu
- Hộp nối phải được giữ nguyên vị trí trong toàn bộ quá trình Resin đóng rắn, không chịu lực kéo mạnh hay va đập cơ học.
- Sau khi đóng rắn, kỹ thuật viên kiểm tra bằng mắt: không rò Resin, không vết nứt, không biến dạng trên vỏ hộp và các mặt ghép.
- Đo điện trở cách điện bằng megohmmeter giữa các lõi cáp và đất, so sánh với đoạn cáp không nối để xác nhận mối nối không gây suy giảm cách điện đáng kể.
Yêu cầu kỹ thuật khi trộn và đổ Resin
Yêu cầu kỹ thuật khi trộn và đổ Resin bao gồm tỷ lệ pha trộn chính xác, thời gian sử dụng sau khi trộn, nhiệt độ môi trường, kỹ thuật loại bỏ bọt khí và đổ đầy toàn bộ khoang. Tuân thủ các yêu cầu này đảm bảo Resin đóng rắn đạt độ cứng, cách điện và kín nước theo thiết kế, tránh các khiếm khuyết như lỗ rỗng hoặc đóng rắn không hoàn toàn.
Tỷ lệ pha trộn và tính đồng nhất
- Resin 3M Scotchcast Resin 40 được thiết kế với tỷ lệ A:B cố định trong mỗi túi, loại trừ rủi ro pha sai nếu kỹ thuật viên thực hiện đúng thao tác trộn trong túi theo hướng dẫn.
- Tính đồng nhất phụ thuộc vào thời gian và cường độ bóp túi. Kỹ thuật viên cần bóp đủ lâu cho đến khi toàn bộ Resin có màu sắc và độ nhớt đồng nhất, không còn vùng chưa được trộn.
- Trộn không đều khiến một số vùng Resin có tỷ lệ thành phần lệch, dẫn đến đóng rắn không hoàn toàn hoặc tính chất cơ học và cách điện không đồng nhất trong khối Resin.
Nhiệt độ môi trường và ảnh hưởng đến đóng rắn
- Nhiệt độ thấp làm Resin đặc hơn, khó trộn và khó đổ, đồng thời kéo dài thời gian đóng rắn vượt mức dự kiến. Nhiệt độ cao làm Resin lỏng hơn nhưng rút ngắn thời gian pot life, đòi hỏi thao tác nhanh và chính xác hơn.
- Datasheet Resin 40 quy định điều kiện bảo quản từ 10°C đến 40°C với độ ẩm dưới 75%. Khi thi công trong điều kiện nhiệt độ cực đoan, kỹ thuật viên cần có biện pháp che chắn hoặc điều hòa nhiệt độ cục bộ tại vị trí mối nối.
Kỹ thuật đổ đầy và loại bỏ bọt khí
- Kỹ thuật viên bắt đầu đổ từ điểm thấp hơn để Resin chảy dần lên, đẩy không khí lên trên và thoát ra qua khe thoát khí tại 2 đầu mối nối.
- Khi dòng Resin chảy liên tục và đều qua cả 2 khe thoát khí mà không đứt đoạn, khoang hộp đã được lấp đầy hoàn toàn.
- Kỹ thuật viên tránh bóp túi Resin theo kiểu giật cục vì dễ cuốn khí vào dòng Resin. Thay vào đó, bóp với lực đều và ổn định. Nếu cần, gõ nhẹ lên vỏ hộp để tạo rung nhẹ, giúp bọt khí thoát nhanh hơn qua khe.
Các lỗi thường gặp khi lắp đặt hộp nối Resin
Các lỗi thường gặp khi lắp đặt hộp nối Resin 3M bao gồm trộn Resin không đều, đổ thiếu keo, bọt khí lớn, ép đầu nối không đủ tiêu chuẩn, xử lý cáp sai kỹ thuật hoặc chọn sai kích thước hộp nối. Mỗi lỗi để lại hậu quả riêng: suy giảm cách điện, phát nhiệt bất thường, phóng điện cục bộ hoặc hỏng mối nối hoàn toàn, gây sự cố nghiêm trọng cho hệ thống điện.
| Nhóm lỗi | Nguyên nhân thường gặp | Hậu quả có thể xảy ra |
|---|---|---|
| Trộn Resin không đều | Trộn không đủ thời gian, không đều tay hoặc tỷ lệ A/B trong túi Resin chưa được hòa trộn hoàn toàn. | Resin không đóng rắn hoàn toàn, độ cứng và khả năng cách điện cục bộ kém, dễ nứt hoặc tạo khe hở trong quá trình vận hành. |
| Sử dụng Resin quá hạn hoặc bảo quản sai | Resin quá hạn sử dụng, bảo quản sai nhiệt độ hoặc độ ẩm theo khuyến nghị của nhà sản xuất. | Tính chất hóa học suy giảm, thời gian đóng rắn bất thường, độ cứng cuối cùng không đạt yêu cầu thiết kế. |
| Đổ thiếu keo | Kỹ thuật viên ngừng đổ sớm, lượng Resin không đủ hoặc không kiểm tra mức Resin trong khoang hộp. | Tạo vùng rỗng chứa không khí hoặc nước, làm giảm khả năng cách điện và chống nước của mối nối. |
| Bọt khí lớn trong khoang Resin | Đổ Resin sai thao tác, không kiểm soát dòng chảy hoặc để không khí mắc kẹt trong khoang hộp nối. | Bọt khí trở thành điểm tập trung điện trường và hơi ẩm, tăng nguy cơ phóng điện cục bộ và suy giảm cách điện theo thời gian. |
| Mối nối không kín | Lắp hộp không khít, không bịt điểm đổ sau khi đổ Resin hoặc để Resin rò ra ngoài. | Giảm thể tích Resin bảo vệ trong khoang, tạo điểm xâm nhập nước dù Resin đã đóng rắn. |
| Ép đầu nối không đúng tiêu chuẩn | Ép cos không đủ lực, dùng sai khuôn ép hoặc ruột dẫn chưa được làm sạch trước khi nối. | Điện trở tiếp xúc cao, phát nhiệt liên tục tại điểm nối, làm giảm tuổi thọ hoặc gây hỏng mối nối. |
| Xử lý cáp sai kỹ thuật | Bóc vỏ quá sâu, xử lý màn chắn hoặc lớp bán dẫn không đúng chiều dài, đặc biệt với cáp trung thế. | Phân bố điện trường không đều tại vùng chuyển tiếp, tăng nguy cơ phóng điện cục bộ và sự cố cách điện. |
| Chọn sai kích thước hộp nối | Dùng bộ hộp nối nhỏ hơn tiết diện cáp thực tế hoặc không phù hợp với cấu trúc cáp. | Không đủ khoảng trống để quấn băng và đổ Resin đúng kỹ thuật, khoang bảo vệ không đạt thiết kế. |
| Chọn sai loại hộp nối theo cấu trúc cáp | Dùng bộ dành cho cáp không giáp để nối cáp có giáp. | Phần giáp cáp không được xử lý đúng quy trình, mất bảo vệ cơ học và có thể tạo lỗi điện trường tại vùng kết thúc giáp. |
| Chọn sai dòng sản phẩm theo cấp điện áp | Dùng hộp nối không đúng cấp điện áp làm việc của hệ thống cáp. | Mối nối không đáp ứng thử nghiệm điện áp theo IEC, có nguy cơ phải tháo bỏ và thay thế toàn bộ, làm tăng chi phí sửa chữa. |
Tiêu chuẩn kỹ thuật áp dụng
Hộp nối Resin 3M được thiết kế để đáp ứng hoặc vượt các tiêu chuẩn quốc tế liên quan đến cáp lực, phụ kiện cáp, đầu nối ruột dẫn và vật liệu Resin kỵ nước. Việc tuân thủ các tiêu chuẩn IEC trong lựa chọn, thi công và kiểm tra giúp mối nối đạt độ tin cậy cao, bảo đảm khả năng cách điện, chống nước và độ bền cơ học theo yêu cầu kỹ thuật của công trình.
- IEC 60502 và IEC 60502-2 cho cáp lực: IEC 60502-2 là tiêu chuẩn quốc tế áp dụng cho cáp lực cách điện bằng vật liệu tổng hợp và phụ kiện tương ứng trong dải điện áp từ 6 kV đến 30 kV. Bộ hộp nối trung thế Resin 3M được thiết kế để đáp ứng tiêu chuẩn này thông qua các thử nghiệm như điện áp chịu đựng, chu kỳ nhiệt, ngập nước và va đập cơ học, nhằm chứng minh hiệu suất mối nối tương đương hoặc tốt hơn đoạn cáp nguyên bản.
- IEC 61238 cho đầu nối ruột dẫn: IEC 61238 quy định các thử nghiệm kiểu cho cos ép và đầu nối cơ khí sử dụng trong phụ kiện cáp điện lực, bao gồm điện trở tiếp xúc, khả năng phát nhiệt và độ bền cơ học. Hộp nối Resin 3M tương thích với cos và đầu nối được thiết kế theo IEC 61238, giúp ruột dẫn được kết nối ổn định, điện trở tiếp xúc thấp và truyền dòng hiệu quả trong suốt vòng đời mối nối.
- IEC 50393 và IEC 60455-3-8: IEC 50393 áp dụng cho phụ kiện cáp hạ thế, quy định các thử nghiệm về chu kỳ nhiệt, ngập nước, điện áp và va đập cơ học. Hộp nối hạ thế Resin 3M dòng GTS 1 kV và 90-N-A Series được thiết kế để vượt qua các thử nghiệm này, chứng minh khả năng duy trì cách điện và độ kín nước sau toàn bộ chu kỳ thử. Bên cạnh đó, IEC 60455-3-8 phân loại vật liệu Resin theo tính kỵ nước; Resin 40 được phân loại hydrophobic, giúp duy trì đặc tính cách điện tốt ngay cả trong môi trường ẩm ướt kéo dài hoặc ngập nước hoàn toàn.

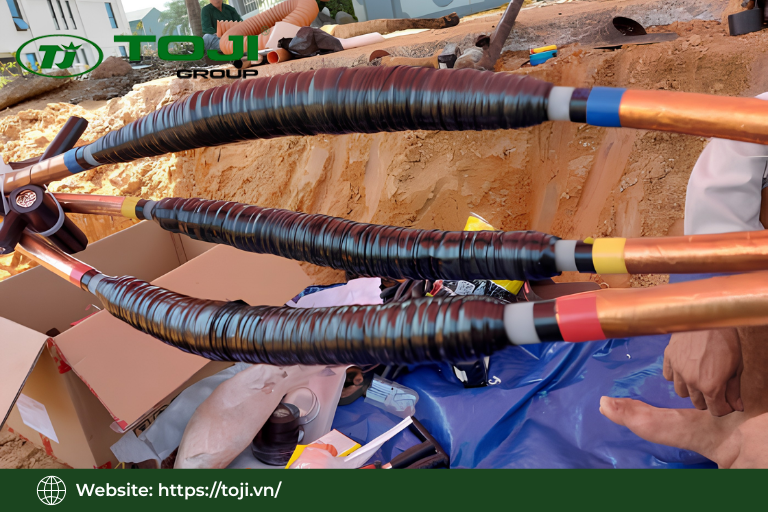

Kiểm tra chất lượng sau lắp đặt
Kiểm tra chất lượng sau lắp đặt hộp nối Resin 3M bao gồm đánh giá cơ khí về độ kín nước, đo điện trở cách điện, kiểm tra điện trở tiếp xúc, thử nghiệm điện áp nếu yêu cầu và lập biên bản nghiệm thu. Các bước này xác nhận mối nối đạt chất lượng thiết kế, sẵn sàng vận hành an toàn và tạo hồ sơ kỹ thuật cho công tác bảo trì sau này.
Kiểm tra độ kín nước và tình trạng vỏ hộp
Kỹ thuật viên quan sát bằng mắt toàn bộ vỏ hộp, tìm dấu hiệu rò Resin, vết nứt, khe hở giữa các nửa hộp và giữa vỏ hộp với cáp.
Thử nghiệm phun nước hoặc ngâm trong điều kiện không điện, kiểm tra lại sau khoảng thời gian xác định để phát hiện rò rỉ tiềm ẩn bên trong hộp nối.
Với mối nối chôn ngầm trực tiếp, cần đặt hộp nối trên lớp cát hoặc vật liệu mịn, tránh đất đá sắc cạnh gây áp lực tập trung và tránh để nước đọng xung quanh hộp ngay sau khi lấp.
Đo điện trở cách điện và kiểm tra tiếp xúc
- Kỹ thuật viên sử dụng megohmmeter đo giữa các lõi cáp và đất, hoặc giữa các lõi với nhau theo cấu hình cụ thể, so sánh kết quả với đoạn cáp không nối.
- Giá trị điện trở cách điện thấp bất thường chỉ ra Resin không đổ đầy, có nước bên trong hoặc băng cách điện quấn sai, cần kiểm tra lại toàn bộ mối nối trước khi đóng điện.
- Điện trở tiếp xúc được kiểm tra bằng thiết bị chuyên dụng hoặc gián tiếp qua camera nhiệt khi cáp mang dòng, phát hiện điểm phát nóng bất thường tại vị trí cos nối.
Thử nghiệm điện áp và nghiệm thu trước đóng điện
- Thử nghiệm điện áp tăng cao dạng xoay chiều hoặc một chiều trên tuyến cáp có mối nối xác nhận khả năng chịu đựng điện trường mạnh, không xảy ra phóng điện thủng trong quá trình thử.
- Nghiệm thu trước khi đóng điện tổng hợp toàn bộ: quan sát cơ khí, độ kín nước, kết quả đo cách điện, kiểm tra tiếp xúc và kết quả thử nghiệm điện áp.
- Lập biên bản nghiệm thu chi tiết kèm hình ảnh mối nối trước khi chôn hoặc lắp vào mương cáp, tạo hồ sơ kỹ thuật hữu ích cho bảo trì và xử lý sự cố về sau.
Dịch vụ cung cấp và lắp đặt hộp nối Resin 3M
Đơn vị cung cấp dịch vụ phụ kiện cáp điện không chỉ cung cấp sản phẩm Resin 3M chính hãng mà còn cần có năng lực thi công, khảo sát lựa chọn sản phẩm, kiểm tra chất lượng và bảo hành kỹ thuật toàn diện. Lựa chọn đơn vị uy tín với kinh nghiệm thực tế và tuân thủ tiêu chuẩn 3M cùng IEC giúp giảm nguy cơ sự cố và tăng độ tin cậy cho hệ thống cáp ngầm.
Năng lực khảo sát và lựa chọn sản phẩm
Đơn vị thi công cần khảo sát tuyến cáp thực tế, xác định loại cáp, cấp điện áp, môi trường lắp đặt, số lõi và tiết diện ruột dẫn trước khi đặt hàng vật tư.
Dựa trên kết quả khảo sát, kỹ sư đối chiếu với catalogue để lựa chọn đúng model hộp nối Resin phù hợp yêu cầu công trình, tránh sai sót lựa chọn sản phẩm ngay từ đầu.
Năng lực khảo sát là nền tảng bắt buộc vì lựa chọn sai sản phẩm dù thi công tốt đến đâu cũng không đảm bảo chất lượng mối nối theo tiêu chuẩn IEC.
Thi công theo tiêu chuẩn nhà sản xuất và IEC
Đơn vị thi công phải tuân thủ quy trình 3M từng bước: tách vỏ cáp, nối cos, quấn băng từng pha, quấn lớp ngoài, đổ Resin phủ kín và kiểm tra trước đóng điện.
Thợ thi công cần được đào tạo bài bản, nắm vững yêu cầu của từng dòng sản phẩm và có kinh nghiệm thực tế với cáp hạ thế và trung thế trong điều kiện môi trường khác nhau.
Giám sát kỹ thuật hiện trường và kiểm tra nghiệm thu bao gồm đo cách điện, kiểm tra tiếp xúc và thử nghiệm điện áp nếu cần, đảm bảo mối nối đạt chuẩn trước khi đưa vào vận hành.
Chính sách bảo hành kỹ thuật
Đơn vị cung cấp dịch vụ cần cam kết bảo hành cả vật liệu và công thi công trong khoảng thời gian cụ thể, sẵn sàng xử lý sự cố nếu mối nối không đạt chất lượng trong thời gian bảo hành.
Dịch vụ hỗ trợ sau lắp đặt bao gồm tư vấn kỹ thuật, hỗ trợ đào tạo vận hành và bảo trì định kỳ, giúp khách hàng chủ động quản lý tình trạng hệ thống cáp ngầm theo thời gian.
TOJI là nhà phân phối chính hãng thiết bị 3M tại Việt Nam, với hơn 22 năm kinh nghiệm trong lĩnh vực cung cấp và xây lắp điện, sẵn sàng hỗ trợ kỹ sư và nhà thầu trong việc lựa chọn, lắp đặt và kiểm tra chất lượng hộp nối đổ keo Resin 3M cho các công trình hạ thế và trung thế trên toàn quốc.
Kết luận
Lắp đặt hộp nối đổ keo Resin 3M đạt tiêu chuẩn kỹ thuật đòi hỏi sự kết hợp chặt chẽ giữa lựa chọn đúng sản phẩm theo thông số cáp và môi trường, hiểu rõ nguyên lý Resin, tuân thủ quy trình từng bước và kiểm soát chất lượng theo tiêu chuẩn IEC. Lựa chọn đơn vị cung cấp và thi công có năng lực khảo sát, kinh nghiệm thực tế, tuân thủ chuẩn 3M và IEC cùng chính sách bảo hành rõ ràng là yếu tố then chốt để đảm bảo tuổi thọ và độ tin cậy cao cho toàn bộ hệ thống điện ngầm hạ thế và trung thế.
