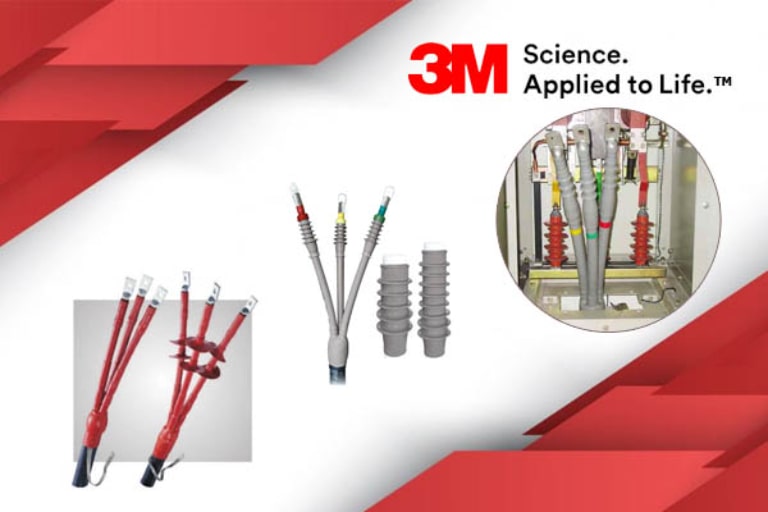

Đầu Cáp 3M Trong Hệ Thống Cáp Ngầm

Đầu cáp 3M trong hệ thống cáp ngầm hiện đại đóng vai trò then chốt, đảm bảo kết nối an toàn và độ tin cậy tuyệt đối cho mọi công trình điện. TOJI Group với 22 năm kinh nghiệm phân phối thiết bị điện chia sẻ hướng dẫn toàn diện về phân loại, công nghệ tiên tiến, quy trình thi công chuyên nghiệp và phương pháp bảo trì hiệu quả cho các dự án cáp ngầm.

Vai Trò và Tầm Quan Trọng của Đầu Cáp 3M Trong Mạng Cáp Ngầm

Trong các hệ thống cáp ngầm hiện đại, đặc biệt tại đô thị và khu công nghiệp, đầu cáp 3M là thành phần không thể thiếu. So với cáp trên không, cáp ngầm yêu cầu thiết bị kết nối độ tin cậy cao, tuổi thọ vượt trội, đảm bảo hoạt động liên tục trong môi trường ngầm phức tạp, có độ ẩm cao, tác động cơ học và hóa chất ăn mòn.

Các chức năng kỹ thuật chính của đầu cáp 3M trong cáp ngầm bao gồm:

1. Kết nối điện tin cậy: đảm bảo dòng điện truyền tải ổn định với điện trở tiếp xúc tối thiểu <1 μΩ.

2. Cách điện hoàn hảo: ngăn ngừa phóng điện và chạm đất trong môi trường ẩm ướt.

3. Điều chỉnh điện trường: phân tán đều điện trường tại vùng tiếp giáp cách điện và không khí, tránh tập trung áp suất điện gây phóng điện cục bộ.

Ứng dụng thực tế:

• Tòa nhà cao tầng như Lotte Center, Vinhomes: giảm 95% sự cố mất điện so với giải pháp truyền thống.

• Khu công nghiệp (xi măng, hóa chất, luyện kim): duy trì hiệu suất nhờ vật liệu cao su silicone chống ăn mòn vượt trội.

Chỉ số độ tin cậy: 99,9% theo báo cáo Hiệp hội Kỹ thuật điện Việt Nam, hỏng hóc thấp gấp 10 lần so với các sản phẩm tương tự, tuổi thọ cao gấp 3–4 lần. Các tập đoàn điện lực như EVN, PC Hà Nội, PC TP.HCM tin tưởng sử dụng 3M qua nhà phân phối uy tín TOJI Group.

Phân Loại Toàn Diện Đầu Cáp 3M Dành Cho Cáp Ngầm

Việc hiểu rõ phân loại đầu cáp 3M trong hệ thống cáp ngầm là bước đầu tiên để lựa chọn giải pháp tối ưu cho từng ứng dụng cụ thể.

Theo phương pháp lắp đặt

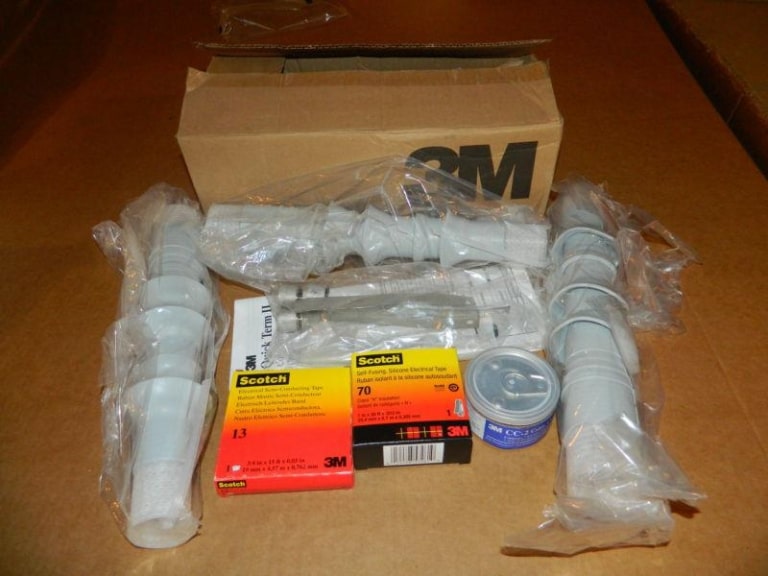

• Co rút nguội QTII Series: không cần nhiệt, phù hợp dự án yêu cầu độ chính xác cao và môi trường hạn chế thiết bị gia nhiệt.

• Co nhiệt MHI/MHO Series: cần thiết bị gia nhiệt, thi công nhanh, phù hợp dự án quy mô lớn ngoài trời.

Theo cấp điện áp

• Hạ thế 0,6/1kV – 10kV: dùng cho phân phối cuối, cần cấu trúc và vật liệu cách điện phù hợp.

• Trung thế 24kV – 35kV: dùng cho mạng phân phối chính, đòi hỏi khả năng chống quá áp, phân tán điện trường tối ưu.

Đặc Điểm Kỹ Thuật Co Rút Nguội QTII Series

Công nghệ co rút nguội QTII Series của 3M đại diện cho đỉnh cao trong ngành sản xuất đầu cáp không cần gia nhiệt.

Cấu trúc:

• Lớp trong cùng: ống co rút dẫn điện từ cao su silicone pha carbon, kết nối tin cậy với lõi cáp.

• Lớp cách điện chính: cao su silicone nguyên chất, dày 6–12mm, chịu điện áp thử nghiệm gấp 2,5 lần vận hành.

• Lớp điều chỉnh điện trường (stress control): vật liệu có hằng số điện môi thay đổi gradient, phân tán đều điện trường, giảm rủi ro phóng điện.

Ưu điểm:

• Chống thấm IP68, chịu nhiệt từ -40°C đến +135°C.

• Chống tia UV và ozone, duy trì tính chất vật lý 50+ năm.

• Thời gian thi công 40–50 phút/đầu cáp, phù hợp môi trường hạn chế nhiệt.

Đặc Điểm Kỹ Thuật Co Nhiệt MHI/MHO Series

Công nghệ co nhiệt MHI/MHO Series mang lại tốc độ thi công vượt trội với thời gian hoàn thiện chỉ 15-20 phút sử dụng bộ sưởi hồng ngoại chuyên dụng. Giải pháp này đặc biệt phù hợp với các dự án quy mô lớn cần thi công nhiều đầu cáp trong thời gian ngắn hoặc môi trường ngoài trời có điều kiện thuận lợi.

Nguyên lý hoạt động:

• Vật liệu polymer được gia nhiệt đến 270–290°C, co rút ép sát bề mặt cáp, tạo lực 0,15–0,25 MPa loại bỏ khe hở.

Ưu điểm:

• Thi công nhanh: 15–20 phút/đầu cáp, phù hợp dự án lớn.

• Bề mặt mịn, giảm bám bụi, tự làm sạch khi mưa.

• Khả năng chịu ô nhiễm công nghiệp chuẩn IEC 60815, mật độ ô nhiễm 40mm/kV, lý tưởng môi trường khắc nghiệt.

• Tạo áp lực đồng đều, bảo đảm kết nối cơ học chắc chắn cho cáp bề mặt không đều hoặc cáp cũ.

Công Nghệ Vật Liệu và Đặc Tính Kỹ Thuật Nâng Cao

Đầu cáp 3M sử dụng cao su silicone độc quyền, kết quả từ hơn 70 năm nghiên cứu và phát triển, tạo ra hiệu suất vượt trội so với các sản phẩm cạnh tranh. Cấu trúc phân tử silicon-oxygen (-Si-O-) thay vì carbon-carbon (C-C) giúp vật liệu có:

• Khả năng chống oxy hóa, tia UV và ozone vượt trội

• Chịu nhiệt độ cực đoan

• Độ bền cơ học lâu dài, năng lượng liên kết Si-O cao hơn C-C khoảng 25%

• Khả năng chống ẩm: hệ số hấp thụ nước chỉ 0,1–0,2% sau 24 giờ ngâm, thấp hơn 5–10 lần so với cao su thông thường, đảm bảo tính chất điện ổn định trong môi trường ẩm ướt. Khả năng khôi phục tính chất sau khi làm khô giúp duy trì hiệu suất qua các chu kỳ thời tiết.
• Kháng tia UV: thử nghiệm chiếu sáng liên tục 8.000 giờ (tương đương 20 năm ngoài trời) cho thấy độ giãn dài chỉ giảm 5%, độ bền kéo giảm ≤10%, trong khi các vật liệu khác giảm 30–50%.
• Tuổi thọ thực tế:
  • 50–60 năm trong điều kiện vận hành bình thường
  • 70–80 năm khi có bảo trì định kỳ
  • Vượt xa yêu cầu tối thiểu 25–30 năm của các tiêu chuẩn quốc tế

Khả Năng Chống Ô Nhiễm và Phóng Điện

Trong môi trường đô thị và công nghiệp, ô nhiễm bề mặt cách điện là nguyên nhân 60–70% sự cố phóng điện. Đầu cáp 3M được thiết kế để tối ưu hóa bề mặt và tính hydrophobicity, giảm tối đa dòng điện rò và nguy cơ phóng điện cục bộ:

• Pollution Degree: PD 2–4 theo IEC 60815, thích hợp từ nông thôn sạch tới công nghiệp nặng

• Tính vón nước (Hydrophobicity): dòng rò 0,1–0,5 mA trong thử nghiệm sương mù muối, so với 5–10 mA của vật liệu khác

• Kiểm soát phóng điện cục bộ (Partial Discharge): loại bỏ cavity và bọt khí nhờ sản xuất trong môi trường chân không, kiểm tra bằng tia X

So Sánh Vật Liệu Silicone và EPDM

Để khách hàng có cái nhìn toàn diện về lựa chọn vật liệu, việc so sánh cao su silicone với EPDM (Ethylene Propylene Diene Monomer) – vật liệu phổ biến khác trong sản xuất đầu cáp là cần thiết. Mỗi loại vật liệu có những ưu điểm và hạn chế riêng phù hợp với các ứng dụng cụ thể.

Nhận xét kỹ thuật:

• Silicone duy trì độ an toàn trong môi trường ẩm ướt, EPDM có thể giảm điện trở xuống dưới ngưỡng cho phép.

• Silicone chịu nhiệt tốt hơn, kéo dài tuổi thọ thiết bị và giảm chi phí bảo trì.

• EPDM thích hợp các dự án ngắn hạn hoặc chi phí đầu tư thấp, nhưng với vận hành dài hạn (>20 năm), Silicone vượt trội về hiệu quả kinh tế và kỹ thuật.

Hướng Dẫn Thi Công Chi Tiết Đầu Cáp 3M

Chất lượng thi công chiếm 80% hiệu quả vận hành của đầu cáp 3M trong hệ thống cáp ngầm. Ngay cả sản phẩm chất lượng cao cũng sẽ giảm tuổi thọ và hiệu suất nếu không tuân thủ đúng quy trình. TOJI Group đã tổng hợp quy trình tiêu chuẩn thi công dựa trên hơn 22 năm kinh nghiệm thực tiễn.

Chuẩn bị môi trường thi công

• Độ ẩm: < 80% để tránh ngưng tụ hơi nước trên bề mặt cáp và phụ kiện.

• Nhiệt độ môi trường: 15–35°C, tối ưu 20–25°C cho độ bám dính vật liệu.

• Điều kiện khác: tránh gió mạnh và bụi bẩn để không làm nhiễm bẩn bề mặt cáp.

Chuẩn bị cáp

• Đo đạc và cắt bóc chính xác: sai số ±1 mm, đảm bảo các lớp co rút khớp đúng thiết kế.

• Làm sạch bề mặt: dung môi chuyên dụng loại bỏ dầu mỡ, bụi bẩn, các chất ô nhiễm.

• Kiểm tra phụ kiện: đối chiếu danh mục, xác nhận tình trạng bề mặt và kích thước.

• Sắp xếp linh kiện: theo đúng trình tự lắp đặt hướng dẫn trong bộ kit.

Quy Trình Thi Công Co Rút Nguội

Thi công đầu cáp 3M trong hệ thống cáp ngầm kiểu co rút nguội yêu cầu kỹ thuật tỉ mỉ và kiên nhẫn.

1. Lắp lõi dẫn: áp lực nén 200–250 kg/cm² bằng kìm ép thủy lực, đảm bảo diện tích tiếp xúc tối đa và điện trở tiếp xúc ≤1 μΩ.

2. Lắp ống co rút dẫn điện: kéo đều theo chiều hướng xác định, lực kéo 50–80 N, thời gian ổn định 5–10 phút.

3. Lắp lớp cách điện chính: xoa đều từ giữa ra hai bên, áp lực 30–50 N/cm², kiểm tra độ bám dính theo màu sắc ống co rút.

4. Lắp lớp điều chỉnh điện trường: đặt chính xác ±2 mm, áp lực 40–60 N/cm² trong 2–3 phút, đảm bảo phân tán điện trường tối ưu.

5. Ổn định vật liệu: chờ 10–15 phút trước khi tiếp tục các bước khác.

Ưu điểm: an toàn tuyệt đối, không cần nhiệt, phù hợp môi trường hạn chế về cháy nổ hoặc không gian hẹp.

Quy Trình Thi Công Co Nhiệt

Thi công co nhiệt đòi hỏi thiết bị chuyên dụng và kỹ thuật cao nhưng mang lại tốc độ vượt trội.

1. Chuẩn bị thiết bị: bộ sưởi hồng ngoại 270–290°C, hiệu chuẩn chính xác.

2. Gia nhiệt: từ giữa ra hai bên, tốc độ 10–15 mm/phút, duy trì nhiệt 250–280°C, không vượt quá 300°C.

3. Co rút: vật liệu tự co rút về hình dạng ban đầu, tạo lực ép đồng đều 0,15–0,25 MPa, loại bỏ khe hở không khí.

4. Kiểm tra bề mặt: bóng mịn, không nếp nhăn, đồng đều.

5. Làm nguội tự nhiên: 15–20 phút, tuyệt đối không làm nguội cưỡng bức bằng nước hoặc khí nén.

Ưu điểm: tốc độ thi công nhanh, bám dính tốt, thích hợp môi trường ngoài trời và dự án quy mô lớn.

So Sánh Chi Tiết Giữa Co Rút Nguội và Co Nhiệt

Việc lựa chọn giữa công nghệ co rút nguội và co nhiệt cho đầu cáp 3M trong hệ thống cáp ngầm phụ thuộc vào nhiều yếu tố kỹ thuật và điều kiện thực tế của từng dự án. TOJI Group đã tổng hợp so sánh chi tiết để hỗ trợ khách hàng đưa ra quyết định tối ưu.

Nhận xét kỹ thuật:

• Co rút nguội phù hợp môi trường hạn chế về nhiệt và không gian, ưu tiên bảo trì, sửa chữa.

• Co nhiệt tối ưu cho tiến độ thi công nhanh, bề mặt bám dính tốt, thích hợp dự án ngoài trời và quy mô lớn.

• Hiệu suất điện trở cách điện, khả năng chịu điện áp và tuổi thọ không khác biệt nếu thi công đúng quy trình.

Tiêu Chuẩn Lắp Đặt và Kiểm Tra Chất Lượng

Việc tuân thủ tiêu chuẩn lắp đặt đảm bảo ầu cáp 3M trong hệ thống cáp ngầm đạt hiệu suất tối ưu và tuổi thọ thiết kế. Hệ thống tiêu chuẩn áp dụng bao gồm các chuẩn mực quốc gia và quốc tế được công nhận rộng rãi trong ngành điện.

1. TCVN 6059:

   • Yêu cầu kỹ thuật cho phụ kiện cáp điện lực.

   • Điện áp thử nghiệm xoay chiều: 50 kV/1 phút cho đầu cáp trung thế 24 kV, không được xảy ra phóng điện.

   • Điện trở cách điện tối thiểu và khả năng chịu dòng định mức được quy định chi tiết.

2. IEC 60811:

   • Phương pháp thử nghiệm vật liệu cách điện và vỏ cáp.

   • Kiểm tra chịu nhiệt độ: -40°C đến +135°C.

   • Chống nứt trong môi trường ozone.

   • Uốn lặp 10.000 chu kỳ: sản phẩm 3M đều vượt tiêu chuẩn.

3. IEC 61986:

   • Quy định yêu cầu kỹ thuật cho đầu cáp và phụ kiện nối cáp điện lực.

   • Chú trọng thiết kế điều chỉnh điện trường và khả năng chịu điện áp xung sét.

   • Điện áp xung 125 kV cho 24 kV, 170 kV cho 35 kV (dạng sóng 1.2/50 μs).

Quy trình kiểm tra chất lượng

1. Kiểm tra bằng mắt:

   • Bề mặt không nứt, không có bọt khí, khớp chặt.

   • Co rút nguội: màu đồng đều, không vân sần.

   • Co nhiệt: bóng mịn, không cháy, không đổi màu.

2. Kiểm tra cơ học:

   • Kéo từng lớp với lực 100–150 N, không được trượt hoặc bong tróc.

   • Độ cứng bề mặt: 40–60 Shore A (cao su silicone).

   • Thử uốn nhẹ toàn bộ đầu cáp: không có điểm cứng bất thường.

3. Kiểm tra điện:

   • Megger 2500 V/1 phút, điện trở cách điện ≥ 100 MΩ cho đầu cáp trung thế.

   • Dòng rò dưới 1 mA ở điện áp định mức.

   • Thử điện áp cao để đảm bảo không có phóng điện cục bộ.

Khắc Phục Sự Cố và Bảo Trì Đầu Cáp 3M

Dù đầu cáp 3M trong hệ thống cáp ngầm có độ tin cậy cao, việc hiểu rõ các vấn đề có thể xảy ra và phương pháp khắc phục giúp đảm bảo hoạt động ổn định lâu dài. TOJI Group đã tổng hợp kinh nghiệm từ hàng nghìn dự án để đưa ra hướng dẫn toàn diện.

Các sự cố thường gặp

1. Suy giảm điện trở cách điện:

   • Nguyên nhân: xâm nhập ẩm, lão hóa vật liệu, thi công sai quy trình, vận hành quá tải.

   • Dấu hiệu: điện trở giảm từ vài trăm MΩ xuống <100 MΩ.

2. Điện trở tiếp xúc cao:

   • Biểu hiện: nhiệt độ đầu cáp tăng 10–15°C, kèm tiếng kêu bất thường.

   • Nguyên nhân: áp lực ép cos thấp, bề mặt dây dẫn không sạch.

Quy trình kiểm tra định kỳ

Ngưỡng cảnh báo:

• Điện trở cách điện < 50 MΩ → dừng vận hành, kiểm tra ngay.

• Nhiệt độ tăng >10°C so với bình thường → có thể phóng điện cục bộ hoặc điện trở tiếp xúc cao.

Quy trình tháo lắp và thay thế

1. Cắt điện hoàn toàn, xác nhận không còn điện áp bằng thiết bị chuyên dụng.

2. Tháo từ lớp ngoài cùng, dùng dao sắc, cẩn thận không làm hỏng cách điện cáp chính.

3. Lắp đầu cáp mới theo quy trình tiêu chuẩn đã hướng dẫn.

Câu Hỏi Thường Gặp Về Đầu Cáp 3M Trong Hệ Thống Cáp Ngầm

Trong quá trình tư vấn và hỗ trợ khách hàng, TOJI Group nhận được nhiều câu hỏi về đầu cáp 3M trong hệ thống cáp ngầm. Việc giải đáp chi tiết các thắc mắc phổ biến giúp khách hàng hiểu rõ hơn về sản phẩm và đưa ra lựa chọn phù hợp.

Thi công đầu cáp 3M trong hệ thống cáp ngầm trong môi trường ngập nước có được không?

Câu trả lời rõ ràng là không được phép. Mọi quá trình thi công phải diễn ra trong môi trường khô ráo với độ ẩm không khí dưới 80%. Nước hoặc hơi ẩm khi xâm nhập vào quá trình thi công sẽ tạo ra các điểm yếu trong cấu trúc cách điện, dẫn đến hỏng hóc sớm.

Khác biệt giữa đầu cáp 3M 24 kV và 35 kV là gì?

Sự khác biệt giữa đầu cáp 24kV và 35kV là câu hỏi kỹ thuật quan trọng. Về cơ bản, hai loại này có cấu trúc tương tự nhưng khác nhau về độ dày lớp cách điện chính. Đầu cáp 35kV có lớp cách điện dày hơn 30-40% và hệ thống điều chỉnh điện trường phức tạp hơn. Điều này dẫn đến giá thành cao hơn 30-40% và kích thước lớn hơn đáng kể.

Chọn đầu cáp 3M co rút nguội hay co nhiệt?

Việc lựa chọn giữa co rút nguội và co nhiệt phụ thuộc vào điều kiện cụ thể của dự án. Co rút nguội được khuyến nghị cho thi công trong nhà, tầng hầm, hoặc nơi có yêu cầu an toàn cao về cháy nổ. Phương pháp này cũng phù hợp với thợ thi công chưa có nhiều kinh nghiệm vì quy trình đơn giản hơn và ít rủi ro hơn. Co nhiệt phù hợp với dự án ngoài trời, quy mô lớn và cần tốc độ thi công cao.

Tuổi thọ thực tế của đầu cáp 3M?

Tuổi thọ thực tế của đầu cáp 3M là thông tin khách hàng quan tâm nhất. Dựa trên dữ liệu từ các dự án đã vận hành lâu dài, tuổi thọ trung bình đạt 50+ năm trong điều kiện vận hành bình thường. Các yếu tố ảnh hưởng đến tuổi thọ bao gồm chất lượng thi công, điều kiện vận hành, mức độ quá tải và chế độ bảo trì. Với bảo trì đúng cách và vận hành trong thiết kế, tuổi thọ có thể lên đến 70-80 năm.

Đầu cáp 3M tương thích với loại cáp nào?

Khả năng tương thích với các loại cáp khác nhau cũng là mối quan tâm phổ biến. Đầu cáp 3M được thiết kế tương thích với mọi loại cáp đồng hoặc nhôm có cấu trúc tiêu chuẩn. Tuy nhiên, với cáp có cấu trúc đặc biệt hoặc kích thước ngoài tiêu chuẩn, cần tư vấn kỹ thuật để chọn đúng model và phương pháp thi công phù hợp.

Việc lựa chọn nhà cung cấp uy tín như TOJI Group đảm bảo khách hàng nhận được sản phẩm chính hãng 3M cùng với dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Với mạng lưới phân phối rộng khắp và đội ngũ kỹ thuật giàu kinh nghiệm, TOJI cam kết mang đến giải pháp tối ưu cho mọi dự án từ quy mô nhỏ đến các công trình lớn.

Kết Luận

Đầu cáp 3M trong hệ thống cáp ngầm đã khẳng định vị thế không thể thay thế trong ngành điện hiện đại nhờ công nghệ tiên tiến, chất lượng vượt trội và độ tin cậy đã được kiểm nghiệm qua thời gian. Từ môi trường đô thị phức tạp đến các khu công nghiệp khắc nghiệt, sản phẩm 3M luôn đáp ứng và vượt qua mọi thách thức kỹ thuật.

TOJI Group tự hào là đối tác tin cậy mang đến cho khách hàng Việt Nam những giải pháp đầu cáp 3M chất lượng cao nhất cùng với dịch vụ hỗ trợ kỹ thuật chuyên nghiệp. Với 22 năm kinh nghiệm và sự tin tưởng từ các tập đoàn điện lực hàng đầu, chúng tôi cam kết đồng hành cùng sự phát triển của ngành điện Việt Nam.

Hãy liên hệ với TOJI Group ngay hôm nay để nhận tư vấn chi tiết và báo giá tốt nhất cho dự án của bạn. Đội ngũ chuyên gia của chúng tôi sẵn sàng hỗ trợ từ khâu thiết kế, lựa chọn sản phẩm đến thi công và bảo trì, đảm bảo hệ thống cáp ngầm hoạt động an toàn và hiệu quả trong nhiều thập kỷ.
