Đầu Cáp 3M Cho Nhà Máy Điện -Tại Sao Được Các Chủ Đầu Tư Ưu Tiên

Đầu cáp 3M cho nhà máy điện là linh kiện quan trọng đảm bảo an toàn và ổn định hệ thống điện công nghiệp. TOJI Group với hơn 22 năm kinh nghiệm phân phối thiết bị điện chất lượng cao hướng dẫn cách lựa chọn và lắp đặt đầu cáp 3M cho nhà máy điện đạt tiêu chuẩn quốc tế, tối ưu hiệu suất vận hành và giảm thiểu rủi ro sự cố.

Vai Trò Của Đầu Cáp 3M Cho Nhà Máy Điện

Đầu cáp 3M là thiết bị chuyên dụng, được thiết kế để kết nối và bảo vệ điểm đầu cuối của cáp điện trung thế và hạ thế. Trong môi trường nhà máy điện, nơi yêu cầu độ tin cậy và an toàn cao nhất, đầu cáp 3M đóng vai trò không thể thay thế trong việc đảm bảo vận hành liên tục và ổn định.

Về chức năng cơ bản, đầu cáp 3M thực hiện ba nhiệm vụ chính:

1. Cách điện an toàn: Ngăn cách lõi dẫn với môi trường bên ngoài, tránh rò điện và tai nạn.

2. Kết nối điện chắc chắn: Đảm bảo truyền tải điện liên tục đến thiết bị đích mà không bị gián đoạn.

3. Bảo vệ khỏi môi trường: Chống ẩm, bụi bẩn, rung động, và biến động nhiệt độ khắc nghiệt.

Ứng dụng thực tế

Đầu cáp 3M được sử dụng rộng rãi trong:

• Kết nối máy biến áp phân phối

• Tủ trung thế RMU

• Cầu dao cách ly và các thiết bị điện công nghiệp quan trọng

Vai trò then chốt thể hiện qua việc duy trì tính toàn vẹn hệ thống cách điện, đặc biệt với các cấp điện áp từ 24kV trở lên.

Điểm khác biệt kỹ thuật

So với sản phẩm thông thường, đầu cáp 3M nổi bật nhờ:

• Vật liệu cách điện cao cấp: Cao su Silicone hoặc EPDM chống lão hóa vượt trội, tuổi thọ 30–50 năm.

• Quy trình sản xuất nghiêm ngặt: Đảm bảo chất lượng đồng nhất, khả năng chịu môi trường khắc nghiệt.

• An toàn vận hành: Giảm nguy cơ phóng điện, chạm đất, và các sự cố nghiêm trọng, đặc biệt quan trọng trong nhà máy điện.

Yêu Cầu Kỹ Thuật Khi Dùng Đầu Cáp 3M Cho Nhà Máy Điện

Sử dụng đầu cáp 3M trong nhà máy điện phải tuân thủ tiêu chuẩn quốc tế và trong nước:

• IEC 60502-4: Cáp điện trung thế

• IEEE 48-1990: Thiết bị kết nối điện áp cao

• ANSI C119.1: Đầu nối điện

• CENELEC HD 628-S1: Phụ kiện cáp

1. Thông số điện áp và cách điện

Đầu cáp 3M cho nhà máy điện phải đáp ứng điện áp định mức phù hợp với hệ thống. Thông thường:

• Điện áp định mức: 24kV và 36kV

• Khả năng chịu thử nghiệm điện áp xung cao: 50–100kV trong 60 giây

2. Yêu cầu nhiệt độ vận hành

• Hoạt động ổn định: -10°C đến 90°C

• Chịu quá tải nhiệt ngắn hạn: tối đa 130°C

• Điều kiện vận hành: liên tục, xung quanh khu vực máy biến áp và thiết bị phát nhiệt

3. Tương thích vật liệu cách điện

Đầu cáp 3M phải tương thích với:

• XLPE (Polyethylene liên kết ngang)

• PE (Polyethylene)

• EPR (Ethylene Propylene Rubber)

Và các loại giáp bảo vệ: dây thép, băng thép, lưới đồng.

4. Tiêu chuẩn kháng môi trường

Trong nhà máy điện, đầu cáp phải chịu:

• Độ ẩm cao

• Khí ăn mòn và tác động cơ học

Yêu cầu kỹ thuật:

• IP67: Chống thấm nước và bụi bẩn

• ASTM D1149: Chống tia UV và ozone

• Vật liệu: Silicone/EPDM đảm bảo tuổi thọ lâu dài, duy trì tính cách điện trong môi trường khắc nghiệt

Các Dòng Đầu Cáp 3M Phù Hợp Cho Môi Trường Nhà Máy Điện

Dựa trên kinh nghiệm thực tế trong hàng loạt dự án nhà máy điện, TOJI Group nhận thấy có ba dòng đầu cáp 3M phù hợp nhất với các yêu cầu kỹ thuật và điều kiện vận hành khắt khe.

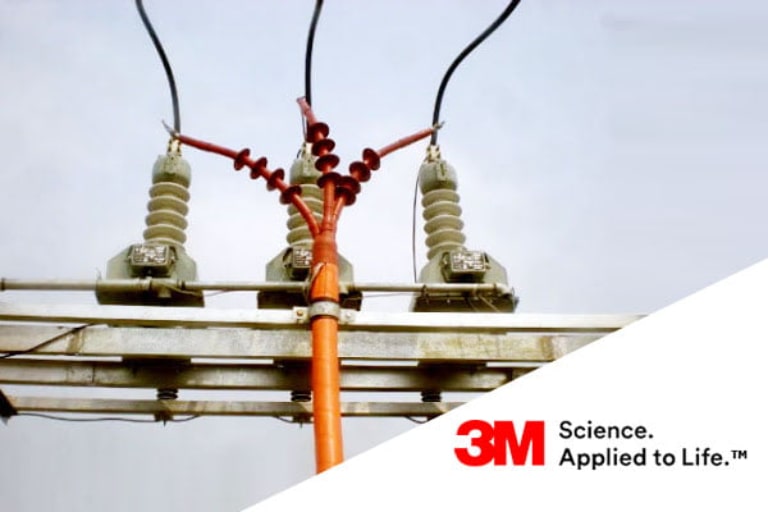

Đầu Cáp Co Nhiệt 3M – Công Nghệ Khò Nhiệt Truyền Thống

Đầu cáp co nhiệt 3M sử dụng vật liệu Polyolefin có khả năng co rút khi tiếp xúc với nhiệt độ cao từ 400-500°C. Công nghệ này đã được thử nghiệm và chứng minh qua hàng triệu lần lắp đặt trên toàn thế giới.

Ưu điểm:

• Bảo vệ tốt trong môi trường ngoài trời

• Chống tia UV, phù hợp khu vực không có mái che

• Tuổi thọ có thể đạt 50 năm trong điều kiện lý tưởng

• Độ bám dính cao, tạo lớp bảo vệ liền khối với bề mặt cáp

Nhược điểm:

• Cần dụng cụ khò chuyên dụng và kỹ thuật viên lành nghề

• Thời gian thi công 5–7 phút/mỗi bộ

• Không thích hợp vị trí chật hẹp hoặc gần vật liệu dễ cháy

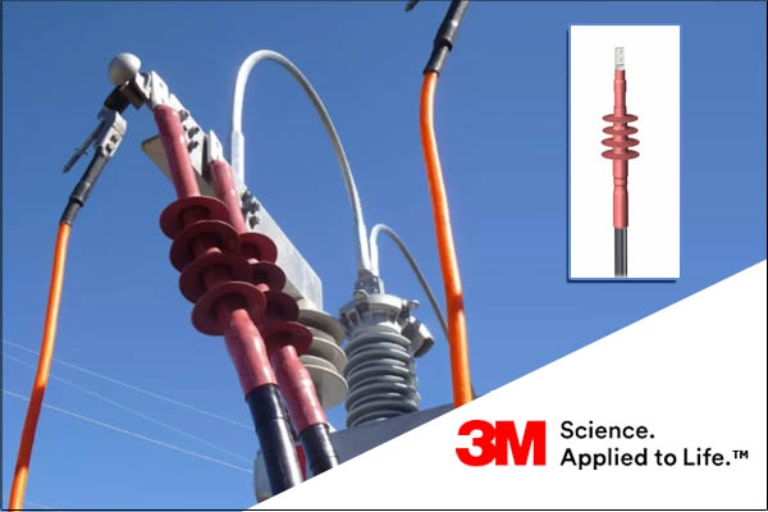

Đầu Cáp Co Nguội 3M – Công Nghệ Co Rút Lạnh Hiện Đại

Đầu cáp co rút nguội 3M 24kV 35kV đại diện cho công nghệ tiên tiến nhất hiện nay, sử dụng cao su Silicon hoặc EPDM có khả năng co rút mà không cần nguồn nhiệt.

Ưu điểm:

• An toàn tuyệt đối, không phát sinh nhiệt

• Lắp đặt nhanh, chỉ 3–4 phút

• Hiệu quả trong điều kiện ẩm ướt, mưa

• Có thể tháo lắp lại để bảo trì

Hạn chế:

• Cần lực kéo và dụng cụ hỗ trợ phù hợp

• Hiệu suất giảm khi nhiệt độ môi trường dưới 0°C

• Chi phí ban đầu cao hơn co nhiệt

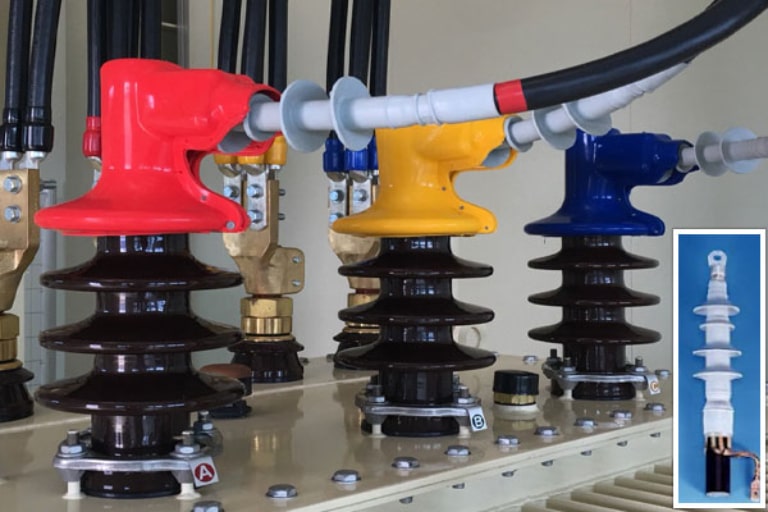

Đầu Cáp Elbow T-Plug 3M – Giải Pháp Chuyên Biệt

Dòng sản phẩm này được thiết kế đặc biệt cho việc kết nối với tủ RMU (Ring Main Unit) và các thiết bị chuyển đổi trong nhà máy điện. Đầu cáp hộp nối T-Plug elbow 3M có cấu trúc góc cong 90 độ, tiết kiệm không gian lắp đặt.

Đặc điểm kỹ thuật chính:

• Thiết kế nhỏ gọn, phù hợp không gian hạn chế

• Cơ chế khóa an toàn, thao tác nhanh

• Có chỉ báo trạng thái kết nối

• Chịu tải cao, phù hợp các ứng dụng công suất lớn

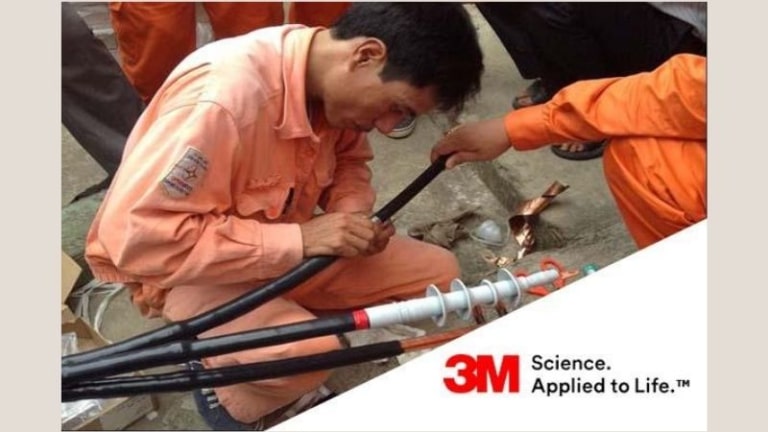

Quy Trình Lắp Đặt Đầu Cáp 3M Đúng Tiêu Chuẩn Vận Hành

Quy trình lắp đặt đầu cáp 3M cho nhà máy điện đòi hỏi sự tuân thủ nghiêm ngặt các bước thực hiện để đảm bảo an toàn và chất lượng. Dựa trên kinh nghiệm thực tiễn của TOJI Group trong hàng nghìn dự án, chúng tôi đã tổng kết quy trình chuẩn như sau.

Giai Đoạn Chuẩn Bị

Trước khi thi công, cần thực hiện đầy đủ các bước sau:

• Ngắt nguồn điện và triển khai biện pháp an toàn lao động

• Vệ sinh kỹ bề mặt cáp, loại bỏ bụi, dầu mỡ

• Cắt vuông góc 90°, đảm bảo mặt cắt phẳng

• Chuẩn bị đầy đủ dụng cụ và thiết bị bảo hộ

Tháo Lớp Vỏ Cáp Theo Kích Thước Chuẩn

• Vỏ ngoài: tháo 80–100 mm

• Lớp cách điện chính: tháo 50–80 mm

• Lõi dẫn: để lộ 15–25 mm, bề mặt phải sạch và sáng

Lắp Đặt Đầu Cáp Co Nhiệt 3M

Quy trình này yêu cầu kỹ thuật cao:

1. Kiểm tra bộ kit – đảm bảo đầy đủ phụ kiện, không hư hỏng

2. Lắp theo đúng thứ tự – từ trong ra ngoài

3. Khò nhiệt đúng kỹ thuật – dùng nhiệt 400–500°C, thao tác xoắn ốc từ dưới lên

4. Kiểm tra bề mặt – co đều, không nhăn, không bong

5. Để nguội tự nhiên – tối thiểu 30 phút trước khi thao tác tiếp

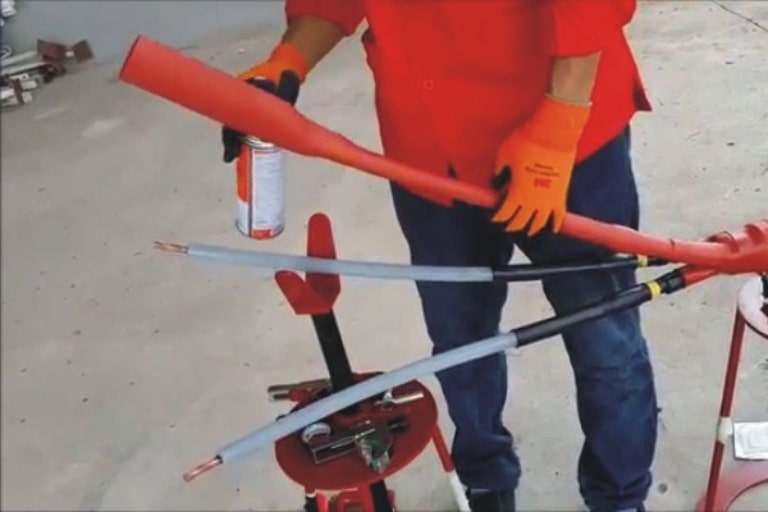

Lắp Đặt Đầu Cáp Co Nguội 3M

Công nghệ này đơn giản hơn nhưng cần thao tác chính xác:

1. Đặt ống chia cáp đúng vị trí

2. Kéo dây rút co đều tay, liên tục

3. Theo dõi quá trình co – vật liệu phải ôm sát, không hở

4. Kiểm tra độ kín, độ chặt, và tính toàn vẹn cách điện

Lợi Ích Của Đầu Cáp 3M Trong Hệ Thống Điện Công Suất Lớn

Trong bối cảnh nhà máy điện với yêu cầu vận hành 24/7 và công suất lớn, đầu cáp 3M cho nhà máy điện mang lại những lợi ích thiết thực và lâu dài.

Lợi ích về mặt kỹ thuật

Độ an toàn cao là ưu điểm nổi bật nhất của đầu cáp 3M. Với hệ số an toàn vượt trội, sản phẩm giảm thiểu nguy cơ sự cố điện từ 15-20 lần so với các giải pháp thông thường. Tuổi thọ kéo dài 30-50 năm giúp giảm tần suất thay thế và bảo trì, đặc biệt quan trọng trong môi trường vận hành liên tục của nhà máy điện.

Hiệu suất truyền tải ổn định là yếu tố quan trọng khác. Trở kháng tiếp xúc thấp và ổn định theo thời gian đảm bảo tổn thất điện năng được kiểm soát ở mức tối thiểu. Điều này đặc biệt có ý nghĩa với các nhà máy điện có công suất lớn, nơi mỗi phần trăm tổn thất đều ảnh hưởng đáng kể đến hiệu quả kinh tế.

Lợi ích kinh tế bền vững

Từ góc độ tài chính, đầu cáp 3M tạo ra giá trị đầu tư hấp dẫn thông qua việc giảm chi phí bảo trì. Theo thống kê từ các dự án thực tế, chi phí bảo trì giảm 60-70% so với sử dụng thiết bị thông thường.

Thời gian vận hành liên tục được gia tăng đáng kể nhờ độ tin cậy cao. Tỷ lệ sự cố giảm từ 0.1% xuống 0.01% hàng năm, tương đương với việc tăng thời gian vận hành từ 8.760 giờ lên 8.759 giờ mỗi năm.

Ứng dụng theo từng loại nhà máy

Nhà máy nhiệt điện yêu cầu đầu cáp chịu nhiệt cao và khí ăn mòn. [Đấu nối điện 3M](https://toji.vn/danh-muc-san-pham/3m/) với lớp bảo vệ chống ăn mòn đặc biệt đáp ứng hoàn hảo yêu cầu này.

Nhà máy thủy điện trong môi trường ẩm ướt cao cần sản phẩm có khả năng chống thấm nước tuyệt đối. Đầu cáp 3M với chuẩn IP67 đảm bảo hoạt động ổn định trong điều kiện ngập nước tạm thời.

Nhà máy năng lượng tái tạo như điện mặt trời và điện gió đòi hỏi sản phẩm chịu được biến đổi thời tiết khắc nghiệt. Khả năng chống tia UV và chịu nhiệt độ biến đổi lớn của đầu cáp 3M phù hợp hoàn hảo với yêu cầu này.

Tác động tích cực đến toàn hệ thống

Việc sử dụng đầu cáp 3M chất lượng cao tạo hiệu ứng domino tích cực cho toàn bộ hệ thống điện. Giảm sự cố tại điểm kết nối giúp bảo vệ các thiết bị đắt tiền khác như máy biến áp, tủ điện trung thế, và hệ thống bảo vệ rơle.

Kéo dài tuổi thọ thiết bị đi kèm là lợi ích gián tiếp nhưng có giá trị lớn. Khi hệ thống kết nối ổn định, các thiết bị khác không phải chịu tác động của sự cố điện, giúp duy trì hiệu suất tối ưu và kéo dài chu kỳ sử dụng.

Tư Vấn Lựa Chọn Đầu Cáp 3M Cho Nhà Máy Điện

Việc lựa chọn đúng loại đầu cáp 3M cho nhà máy điện đòi hỏi sự hiểu biết sâu sắc về điều kiện vận hành cụ thể và yêu cầu kỹ thuật của từng hệ thống. TOJI Group, với kinh nghiệm hơn 22 năm trong lĩnh vực này, đã tổng hợp những tiêu chí quan trọng nhất để hỗ trợ quá trình ra quyết định.

Xác định thông số điện cơ bản

Bước đầu tiên và quan trọng nhất là xác định chính xác các thông số điện của hệ thống:

Tiết diện dây dẫn quyết định kích thước đầu cáp cần sử dụng. Đối với hệ thống một pha, tiết diện phổ biến từ 16mm² đến 95mm². Hệ thống ba pha thường sử dụng tiết diện lớn hơn, từ 50mm² đến 630mm².

Điện áp định mức phải được chọn với hệ số an toàn phù hợp. Nguyên tắc chung là điện áp định mức của đầu cáp phải luôn lớn hơn hoặc bằng điện áp vận hành của hệ thống. Ví dụ, hệ thống vận hành 22kV nên chọn đầu cáp định mức 24kV.

Phân tích điều kiện môi trường

Môi trường lắp đặt ảnh hưởng trực tiếp đến lựa chọn công nghệ phù hợp:

Khu vực ngoài trời với ánh nắng mặt trời trực tiếp nên ưu tiên đầu cáp co nhiệt với khả năng chống UV vượt trội. Những vị trí này thường có biến đổi nhiệt độ lớn và cần sản phẩm có độ ổn định nhiệt cao.

Môi trường ẩm ướt như nhà máy thủy điện hoặc khu vực ven biển phù hợp với công nghệ co nguội. Vật liệu Silicon trong đầu cáp co nguội có khả năng chống thấm nước và ăn mòn tốt hơn.

Không gian chật hẹp trong tủ điện yêu cầu sử dụng loại Elbow với thiết kế compact và khả năng kết nối nhanh chóng.

Đánh giá tương thích thiết bị

Mỗi loại thiết bị kết nối có yêu cầu kỹ thuật riêng:

• Máy biến áp phân phối thường sử dụng cấu hình kết nối thẳng với đầu cáp có khả năng chịu dòng điện cao và ổn định nhiệt tốt.
• Tủ RMU (Ring Main Unit) yêu cầu đầu cáp dạng Elbow với cơ chế kết nối nhanh và khả năng ngắt kết nối an toàn khi cần bảo trì.
• Cầu dao cách ly cần đầu cáp có độ cứng cơ học cao để chống rung động và tạo áp lực tiếp xúc ổn định.

Ma trận lựa chọn theo ứng dụng

Mỗi loại nhà máy điện có điều kiện vận hành đặc thù, do đó việc lựa chọn đúng dòng đầu cáp 3M là yếu tố quyết định đến độ bền, an toàn và tính ổn định của toàn hệ thống. Bảng dưới đây thể hiện khuyến nghị sản phẩm phù hợp cho từng môi trường ứng với lý do kỹ thuật cụ thể.

Giải thích chi tiết theo từng loại nhà máy

• Nhà máy nhiệt điện: Môi trường có nhiệt độ cao và hàm lượng khí ăn mòn lớn. Đầu cáp co nhiệt 3M đáp ứng tốt nhờ khả năng chịu nhiệt và kháng hóa chất, đảm bảo cách điện ổn định trong thời gian dài.

• Nhà máy thủy điện: Độ ẩm cao, thậm chí có nguy cơ ngập cục bộ. Đầu cáp co nguội 3M là lựa chọn tối ưu vì không dùng nhiệt, lắp đặt nhanh và có khả năng chống thấm rất tốt.

• Điện gió: Tháp turbine chịu rung động mạnh, thêm vào đó là điều kiện thời tiết khắc nghiệt. Đầu cáp elbow T-Plug 3M có thiết kế compact, khả năng chống rung và kết nối khóa cơ học an toàn, phù hợp cho RMU trong nacelle hoặc tower base.

• Điện mặt trời: Hệ thống outdoor thường xuyên chịu tia UV và biến thiên nhiệt độ ngày–đêm. Đầu cáp co nhiệt 3M với vật liệu polyolefin chịu UV và ổn định nhiệt là lựa chọn bền vững nhất.

Tối ưu chi phí tổng thể

Việc lựa chọn không chỉ dựa trên giá mua ban đầu mà cần tính toán tổng chi phí sở hữu (TCO – Total Cost of Ownership) bao gồm:

• Chi phí mua sắm và lắp đặt ban đầu chiếm khoảng 20-30% tổng chi phí trong suốt chu kỳ sử dụng.
• Chi phí vận hành và bảo trì chiếm 40-50%, bao gồm kiểm tra định kỳ, thay thế linh kiện, và xử lý sự cố.
• Chi phí cơ hội do mất điện và giảm sản lượng chiếm 20-30%, là yếu tố quan trọng nhất với nhà máy điện.

Quy trình tư vấn chuyên nghiệp

TOJI Group áp dụng quy trình tư vấn có hệ thống để đảm bảo khách hàng lựa chọn được sản phẩm tối ưu:

1. Khảo sát thực địa để hiểu rõ điều kiện cụ thể
2. Phân tích yêu cầu kỹ thuật và tài chính
3. Đề xuất nhiều phương án với phân tích ưu nhược điểm
4. Hỗ trợ so sánh chi phí tổng thể 10-20 năm
5. Cung cấp dịch vụ hậu mãi và bảo hành toàn diện

Thông qua việc áp dụng phương pháp tiếp cận có hệ thống này, TOJI Group đã giúp hàng trăm dự án nhà máy điện lựa chọn được giải pháp đầu cáp 3M tối ưu, đảm bảo hiệu quả vận hành lâu dài và tối thiểu hóa rủi ro.

Kết luận

Trong bối cảnh ngành điện Việt Nam đang phát triển mạnh mẽ với nhiều dự án nhà máy điện mới, việc lựa chọn đúng đầu cáp 3M cho nhà máy điện không chỉ đảm bảo an toàn vận hành mà còn góp phần nâng cao hiệu quả toàn hệ thống điện quốc gia. Sự đầu tư ban đầu vào sản phẩm chất lượng sẽ mang lại giá trị dài hạn vượt trội, đáp ứng yêu cầu phát triển bền vững của ngành năng lượng.

Với vai trò là đối tác tin cậy của các tổng công ty điện lực và nhà thầu EPC hàng đầu, TOJI Group cam kết tiếp tục cung cấp giải pháp đầu cáp 3M chất lượng cao và dịch vụ tư vấn chuyên sâu, góp phần đảm bảo vận hành an toàn và hiệu quả cho các nhà máy điện trên toàn quốc.
