Đầu cáp 3M 24kV là giải pháp kết nối cáp ngầm trung thế chất lượng cao, được ứng dụng rộng rãi trong hệ thống điện Việt Nam. TOJI Group với 22 năm kinh nghiệm phân phối thiết bị điện chính hãng sẽ cung cấp hướng dẫn chi tiết về phân loại, thông số kỹ thuật và cách lựa chọn đúng chuẩn kỹ thuật cho đầu cáp 3M 24kV.
Tổng Quan Đầu Cáp Trung Thế 3M 24kV Trong Hệ Thống Điện
Đầu cáp 3M 24kV đóng vai trò then chốt trong việc kết nối an toàn và bền vững cho hệ thống cáp ngầm trung thế. Trong lưới điện trung thế Việt Nam, việc sử dụng đầu cáp chất lượng cao không chỉ đảm bảo độ tin cậy vận hành mà còn kéo dài tuổi thọ của toàn bộ hệ thống.
Vai trò của đầu cáp trong lưới điện trung thế không thể thay thế. Chúng đảm bảo cách điện hoàn hảo tại điểm đầu cuối cáp, ngăn chặn hiện tượng phóng điện cục bộ có thể gây sự cố nghiêm trọng. Đặc biệt trong điều kiện khí hậu nhiệt đới ẩm tại Việt Nam, đầu cáp 3M 24kV thể hiện ưu thế vượt trội với khả năng chống ẩm và chịu nhiệt độ cao.
Thương hiệu 3M với lịch sử hơn 100 năm phát triển đã khẳng định vị thế dẫn đầu trong lĩnh vực vật liệu cách điện và kết nối điện. Tại thị trường Việt Nam, các sản phẩm đầu cáp 3M được các tổng công ty điện lực như EVN Hà Nội, EVN TP.HCM tin tưởng sử dụng trong các dự án trọng điểm.

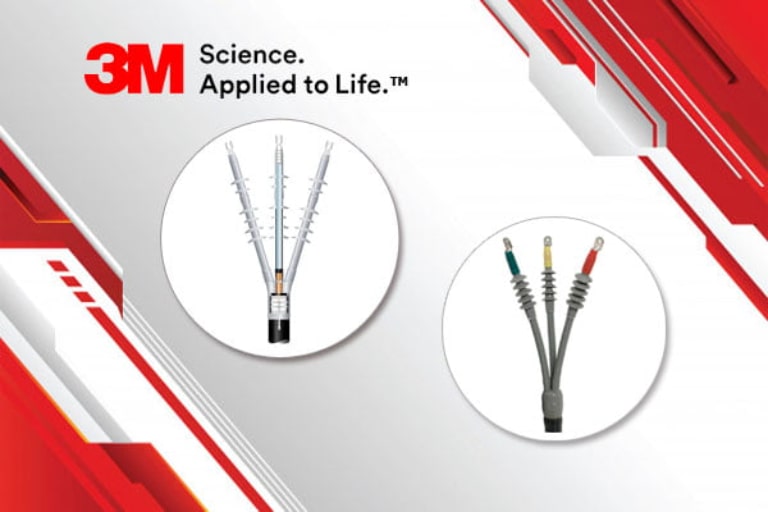

Các dòng sản phẩm đầu cáp 3M 24kV phổ biến tại Việt Nam bao gồm series QTII cho ứng dụng trong nhà và series MHO dành cho môi trường ngoài trời. Mỗi dòng sản phẩm được thiết kế tối ưu cho từng điều kiện sử dụng cụ thể, đáp ứng đầy đủ tiêu chuẩn kỹ thuật quốc tế và quy định an toàn điện Việt Nam.
Phân Loại Chi Tiết Các Loại Đầu Cáp 3M 24kV

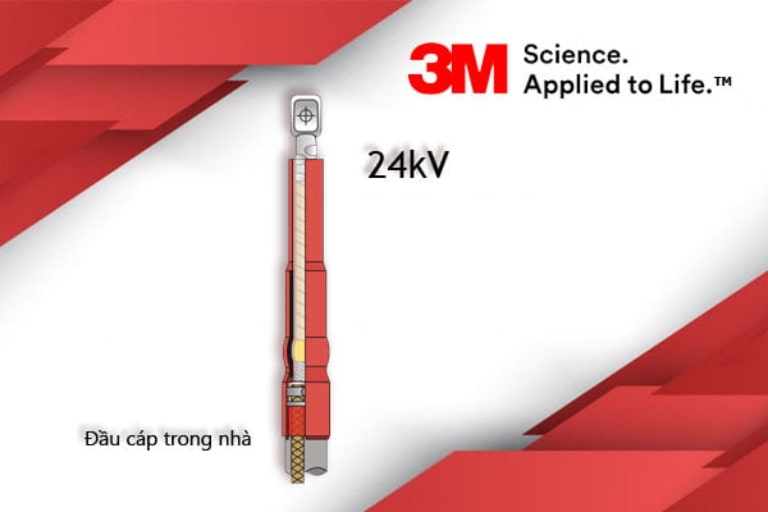

Đầu cáp co nguội 3M 24kV series QTII được thiết kế dành cho các ứng dụng trong nhà với khả năng cách điện vượt trội. Series QTII-4S-32 là sản phẩm tiêu biểu với công nghệ co nguội độc quyền của 3M, cho phép lắp đặt nhanh chóng mà không cần sử dụng nguồn nhiệt bên ngoài.
Đặc điểm nổi bật của đầu cáp co nguội QTII bao gồm cấu tạo từ vật liệu EPDM cao cấp, khả năng chống ozon và tia UV tuyệt vời. Sản phẩm này đặc biệt phù hợp cho việc kết nối cáp XLPE một lõi trong các tủ RMU và trạm biến áp trong nhà.

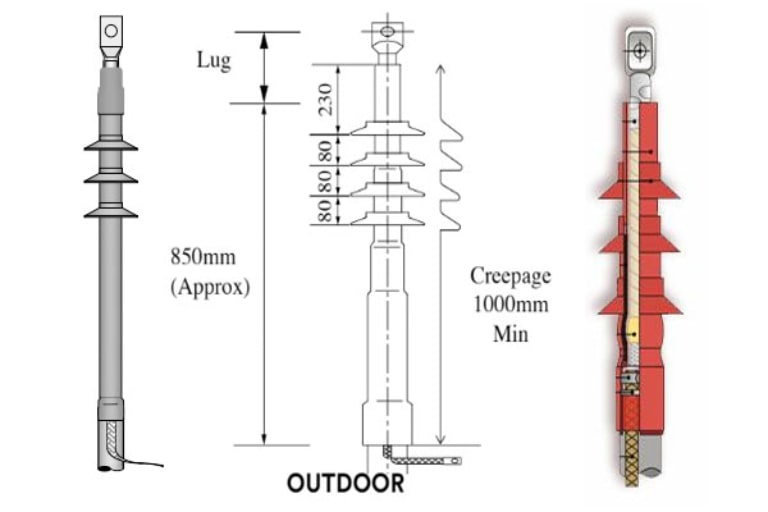

Đầu cáp co nhiệt 3M 24kV series MHO được phát triển cho các ứng dụng ngoài trời với độ bền cao trong môi trường khắc nghiệt. Series MHO 24kV-3 có khả năng chịu được dao động nhiệt độ lớn và độ ẩm cao, đặc biệt thích hợp với điều kiện khí hậu Việt Nam.
Đầu cáp T-Plug 3M 24kV là giải pháp kết nối chuyên biệt cho tủ RMU và máy biến áp với thiết kế chuẩn hóa quốc tế. T-Plug 400A cho phép kết nối nhanh chóng và an toàn, giảm thiểu thời gian ngừng điện khi bảo trì.
Đầu cáp Elbow 3M 24kV với thiết kế khuỷu tay thông minh giúp tiết kiệm không gian lắp đặt trong các tủ điện và trạm biến áp có diện tích hạn chế. Sản phẩm này đặc biệt được ưa chuộng trong các dự án đô thị và tòa nhà cao tầng.
Đầu cáp nối thẳng Straight 3M 24kV phục vụ các ứng dụng đặc biệt như nối cáp trực tiếp hoặc kết nối với thiết bị có yêu cầu hình dạng đặc biệt. Loại này thường được sử dụng trong các dự án công nghiệp và khu công nghiệp.
Thông Số Kỹ Thuật Đầu Cáp 3M 24kV Theo Tiêu Chuẩn Quốc Tế
Thông số điện cơ bản của đầu cáp 3M 24kV được thiết kế theo tiêu chuẩn quốc tế với điện áp định mức 24kV, điện áp thử nghiệm 57kV trong 5 phút. Dòng định mức có thể đạt tới 400A tùy thuộc vào tiết diện cáp và điều kiện lắp đặt.
Khả năng chịu phóng điện cục bộ của đầu cáp 3M 24kV luôn được duy trì dưới 3pC theo tiêu chuẩn IEC 60270. Đây là thông số quan trọng đảm bảo tuổi thọ và độ tin cậy của hệ thống điện trung thế.
Tiêu chuẩn chứng nhận IEC 60502 đảm bảo chất lượng cách điện và an toàn vận hành. Các sản phẩm đầu cáp 3M 24kV còn tuân thủ tiêu chuẩn IEEE 386 về thiết kế và thử nghiệm đầu cáp, cùng với VDE 0278 của Đức về yêu cầu kỹ thuật.
Đặc tính cơ lý của đầu cáp 3M 24kV bao gồm khả năng làm việc ổn định trong dải nhiệt độ từ -40°C đến +85°C, đáp ứng các điều kiện khí hậu khắc nghiệt tại Việt Nam. Độ bền kéo và độ bền xé của vật liệu cao su đạt tiêu chuẩn công nghiệp cao cấp.
Bảng tra thông số theo tiết diện cáp từ 35mm² đến 630mm² được 3M công bố chi tiết, giúp kỹ sư thiết kế lựa chọn sản phẩm phù hợp. Mỗi kích thước có yêu cầu kỹ thuật riêng về đường kính trong, ngoài và chiều dài tối thiểu.
Cấu Tạo Và Nguyên Lý Hoạt Động Đầu Cáp 3M 24kV

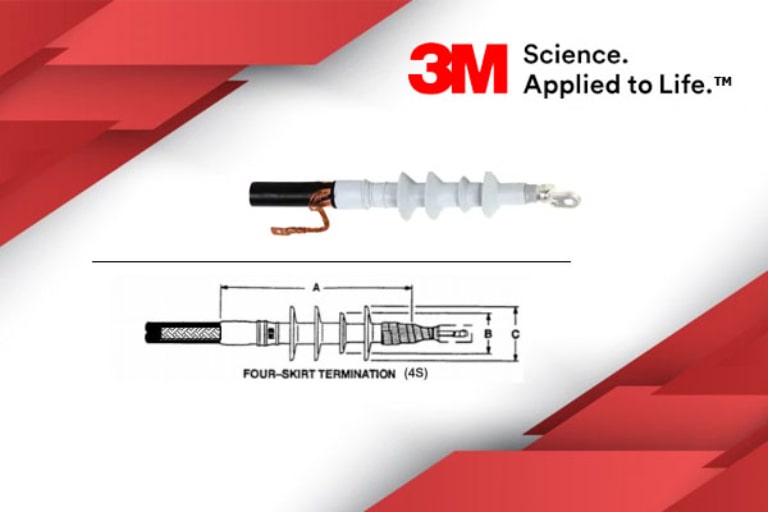

Cấu tạo đầu cáp co nguội QTII-4S-32 bao gồm 4 lớp chính được thiết kế theo nguyên lý cách điện phân cấp.
- Lớp trong cùng là ống dẫn điện bán dẫn tiếp xúc với lõi đồng của cáp, đảm bảo phân bố đều điện trường.
- Lớp cách điện chính được làm từ cao su EPDM cao cấp với độ dày được tính toán chính xác để chịu được điện áp làm việc 24kV. Lớp này quyết định khả năng cách điện và tuổi thọ của toàn bộ đầu cáp.
- Lớp bán dẫn ngoài có vai trò kiểm soát điện trường bề mặt, ngăn chặn hiện tượng phóng điện corona.
- Cuối cùng là lớp bảo vệ ngoài cùng chống ảnh hưởng của môi trường như ẩm, nhiệt độ và tác động cơ học.

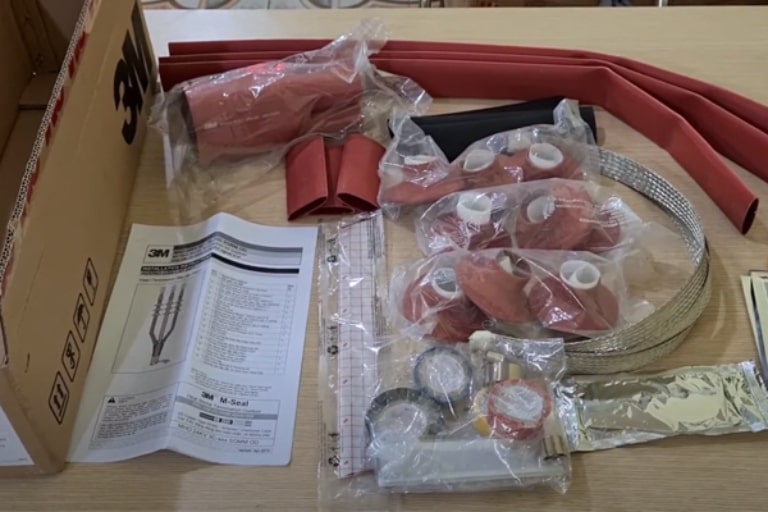

Cấu tạo đầu cáp co nhiệt MHO 24kV-3 Series tương tự nhưng sử dụng công nghệ co nhiệt với vật liệu có khả năng thu nhỏ khi được gia nhiệt. Điều này tạo ra lực ôm chặt đều xung quanh cáp, đảm bảo độ kín và cách điện hoàn hảo.
Nguyên lý công nghệ co nguội Cold Shrink của 3M dựa trên việc sử dụng lõi đỡ có thể tháo rời được. Trong quá trình sản xuất, đầu cáp được đặt trên lõi đỡ và kéo dãn. Khi lắp đặt, việc tháo lõi đỡ cho phép đầu cáp co lại và ôm chặt cáp một cách tự nhiên.
Công nghệ co nhiệt Heat Shrink yêu cầu sử dụng đèn khò hoặc lò sấy để gia nhiệt đầu cáp lên 120-150°C. Vật liệu đặc biệt sẽ co lại và tạo hình theo cáp, tạo ra lớp cách điện liền mạch không có khe hở.
Ứng Dụng Đầu Cáp 3M 24kV Trong Lưới Điện Trung Thế
Đầu cáp 3M 24kV là một trong những giải pháp quan trọng trong hệ thống cáp ngầm trung thế, đảm bảo an toàn, độ bền và tính ổn định điện năng. Sản phẩm được thiết kế phù hợp với tiêu chuẩn kỹ thuật của lưới điện phân phối Việt Nam, mang lại hiệu quả vượt trội trong nhiều loại công trình và hệ thống điện.
1. Hệ thống cáp ngầm trung thế 3 pha đô thị và công nghiệp
Đầu nối cáp điện 3M 24kV được sử dụng rộng rãi trong hệ thống phân phối điện trung thế, đặc biệt tại:
- Khu đô thị, khu dân cư cao tầng
- Khu công nghiệp, nhà máy sản xuất
- Hệ thống cấp điện cho cơ sở hạ tầng trọng điểm
Nhờ khả năng chịu điện áp cao và cách điện tuyệt đối, đầu cáp giúp đảm bảo truyền tải điện năng ổn định và an toàn trong điều kiện vận hành khắc nghiệt.
2. Kết nối với tủ RMU (Ring Main Unit)
Đầu cáp 3M 24kV dạng T-Plug và Elbow được thiết kế để tương thích hoàn toàn với các tủ RMU của nhiều hãng nổi tiếng như: ABB, Schneider Electric, Siemens, LS, Eaton
Các tủ RMU này thường được bố trí trong trạm phân phối trung gian hoặc trạm biến áp khu vực, nơi yêu cầu độ tin cậy và an toàn cao tuyệt đối.
3. Đấu nối máy biến áp trung thế 24kV/0.4kV
Đây là ứng dụng quan trọng nhất của đầu cáp 3M 24kV.
- Phù hợp với máy biến áp từ 250kVA đến 2500kVA
- Sử dụng cho cả trong nhà và ngoài trời
- Đảm bảo kết nối bền vững, giảm tổn thất điện năng và tránh phóng điện cục bộ
Nhờ công nghệ co nguội và vật liệu EPDM cao cấp, đầu cáp 3M duy trì khả năng cách điện ổn định trong suốt vòng đời thiết bị.
4. Trạm biến áp và hệ thống điện khu công nghiệp
Trong môi trường hoạt động liên tục, yêu cầu độ tin cậy 24/7, đầu cáp 3M 24kV được sử dụng để nối cáp trung thế từ lưới điện quốc gia đến máy biến áp chính.
→ Giúp đảm bảo hệ thống vận hành ổn định, giảm thiểu sự cố và thời gian ngừng điện.
5. Lưới điện ngầm đô thị và khu dân cư thông minh
Để đáp ứng xu hướng ngầm hóa lưới điện nhằm tăng tính thẩm mỹ và an toàn, đầu cáp 3M 24kV là lựa chọn tối ưu:
- Chống ẩm, chống rò điện và chống tia UV
- Phù hợp với điều kiện thời tiết nóng ẩm của Việt Nam
- Đảm bảo cấp điện ổn định cho tòa nhà cao tầng, khu dân cư, trung tâm thương mại
6. Dự án năng lượng tái tạo – điện mặt trời và điện gió
Đầu cáp 3M 24kV được ứng dụng trong kết nối từ trạm biến áp nâng áp đến lưới truyền tải.
- Đảm bảo tổn thất điện áp thấp, chống phóng điện và chống chịu môi trường khắc nghiệt
- Được tin dùng trong các dự án năng lượng lớn của các nhà đầu tư trong và ngoài nước.
Ưu Điểm Vượt Trội Của Đầu Cáp 3M 24kV
1. Vật liệu cao cấp, độ bền vượt trội
Đầu cáp 3M 24kV được chế tạo từ EPDM và Silicone Rubber – hai loại vật liệu cao cấp có khả năng chống ozon, tia UV và chịu sốc nhiệt tốt. Nhờ đó, sản phẩm duy trì hiệu suất ổn định ngay cả trong điều kiện khí hậu nhiệt đới khắc nghiệt như Việt Nam.
2. Tuổi thọ vận hành lên đến 30 năm
Thực tế cho thấy các đầu cáp 3M đã được vận hành ổn định trên toàn cầu hơn 30 năm, kể cả trong môi trường công nghiệp nặng. Tuổi thọ cao giúp giảm chi phí bảo trì và thay thế, tối ưu tổng chi phí sở hữu (TCO).
3. Cách điện xuất sắc, chống phóng điện cục bộ
Đầu cáp 3M 24kV có khả năng chống phóng điện cục bộ dưới 3pC theo tiêu chuẩn IEC, đảm bảo hiệu quả cách điện tối đa và độ tin cậy cao cho toàn bộ hệ thống điện trung thế.
4. Công nghệ lắp đặt tiên tiến, dễ thao tác
Công nghệ co nguội (Cold Shrink) độc quyền của 3M giúp việc lắp đặt nhanh chóng, không cần gia nhiệt và hạn chế sai sót kỹ thuật. Điều này đặc biệt hữu ích trong các dự án yêu cầu tiến độ gấp hoặc thi công ngoài trời.
5. Tuân thủ đầy đủ tiêu chuẩn quốc tế
Sản phẩm được kiểm định và chứng nhận theo các tiêu chuẩn nghiêm ngặt như IEC 60502, IEEE 386, VDE 0278. Nhờ vậy, đầu cáp 3M 24kV luôn đáp ứng các yêu cầu an toàn điện khắt khe nhất của các dự án trong nước và quốc tế.
6. Hiệu suất ổn định trong môi trường khắc nghiệt
Đầu cáp 3M 24kV hoạt động tốt trong môi trường độ ẩm đến 95% và nhiệt độ lên tới 40°C. Khả năng này giúp sản phẩm vận hành ổn định, ít hư hại, đặc biệt phù hợp với điều kiện khí hậu ven biển và công trình ngoài trời.
So Sánh Chi Tiết Các Loại Đầu Cáp 3M 24kV
So sánh chi tiết giữa đầu cáp co nguội QTII và co nhiệt MHO cho thấy những khác biệt quan trọng.
1. Đầu cáp co nguội QTII – Lắp đặt nhanh, an toàn, hiệu quả
- Ưu điểm nổi bật: Lắp đặt nhanh chóng, không cần gia nhiệt, phù hợp cho dự án khẩn cấp hoặc khu vực khó thao tác.
- Đặc điểm kỹ thuật: Cấu trúc co nguội (Cold Shrink) giúp giảm thiểu sai sót kỹ thuật, đảm bảo độ kín khít và chống ẩm vượt trội.
- Ứng dụng: Thích hợp cho lưới điện ngầm đô thị, khu dân cư, hoặc nơi có điều kiện lắp đặt hạn chế.
2. Đầu cáp co nhiệt MHO – Bền bỉ, chịu va đập tốt
- Ưu điểm: Độ bền cơ học cao, chịu va đập và rung động mạnh, lý tưởng cho ngoài trời hoặc khu công nghiệp.
- Hạn chế: Cần gia nhiệt khi lắp đặt, yêu cầu kỹ thuật viên có kinh nghiệm và dụng cụ chuyên dụng.
- Ưu thế dài hạn: Tuổi thọ cao hơn trong môi trường chịu tác động cơ học thường xuyên.
3. So sánh trong điều kiện khí hậu Việt Nam
- Đầu cáp QTII: Chống ẩm tốt, ít bị ảnh hưởng bởi nhiệt độ khi thi công.
- Đầu cáp MHO: Ổn định hơn khi chịu lực hoặc rung động mạnh trong thời gian dài.
Kết luận: QTII phù hợp khí hậu nóng ẩm Việt Nam, MHO phù hợp môi trường cơ khí khắc nghiệt.
4. T-Plug 400A – Kết nối linh hoạt với tủ RMU
- Đặc tính: Thiết kế đạt chuẩn 400A, tương thích ABB, Schneider, Siemens.
- Ưu điểm: Thay thế dễ dàng, đảm bảo tính đồng bộ hệ thống, phù hợp với các trạm RMU phân phối điện trung thế.
5. Đầu cáp Elbow 400A – Tối ưu không gian, dễ bố trí
- Thiết kế khuỷu tay (Elbow): Giúp tiết kiệm đến 40% không gian lắp đặt so với kiểu thẳng.
- Ứng dụng: Rất phù hợp với tủ điện, trạm biến áp nhỏ, nơi không gian thao tác hạn chế.
Hướng Dẫn Lựa Chọn Đầu Cáp 3M 24kV Đúng Kỹ Thuật
1. Căn cứ vào điện áp định mức và cấp cách điện
Bước đầu tiên và quan trọng nhất là chọn đúng cấp điện áp.
Với lưới điện trung thế 22kV tại Việt Nam, cần sử dụng đầu cáp 24kV để đảm bảo an toàn cách điện và độ bền vận hành lâu dài.
2. Lựa chọn theo tiết diện cáp (35mm² – 630mm²)
Mỗi tiết diện cáp yêu cầu đầu cáp có kích thước tương ứng nhằm đảm bảo:
- Độ kín khít hoàn hảo, tránh ẩm xâm nhập.
- Cách điện tối ưu, tránh hiện tượng phóng điện cục bộ.
Trước khi chọn, nên đo thực tế đường kính và lõi cáp để khớp chính xác với mã sản phẩm 3M.
3. Xác định loại cáp: XLPE một lõi hay ba lõi
- Cáp một lõi: sử dụng đầu cáp đơn (Single Core Termination).
- Cáp ba lõi: có thể chọn đầu cáp 3 lõi tích hợp hoặc ba đầu đơn lắp song song, tùy cấu trúc lưới điện.
Việc chọn đúng loại giúp dễ thi công, giảm tổn hao điện môi và tăng tuổi thọ hệ thống.
4. Lựa chọn theo môi trường lắp đặt (Indoor / Outdoor)
- Trong nhà (Indoor): Sử dụng series QTII (co nguội) – dễ lắp đặt, chống ẩm tốt, không cần gia nhiệt.
- Ngoài trời (Outdoor): Chọn series MHO (co nhiệt) – có độ bền cơ học cao, chống tia UV và mưa nắng vượt trội.
Báo Giá Đầu Cáp 3M 24kV Tại Thị Trường Việt Nam 2025
Bảng giá đầu cáp co nguội QTII-4S-32 theo tiết diện cáp dao động từ 2.5 triệu đồng cho tiết diện 35mm² đến 8.5 triệu đồng cho tiết diện 630mm². Giá có thể thay đổi tùy theo số lượng đặt hàng và điều kiện thương mại.
Bảng giá đầu cáp co nhiệt MHO 24kV-3 Series thường cao hơn từ 10-15% so với series QTII do công nghệ sản xuất phức tạp hơn và chất lượng vật liệu cao cấp hơn. Giá dao động từ 2.8 triệu đồng đến 9.2 triệu đồng tùy theo tiết diện.
Giá đầu cáp T-Plug và Elbow 400A thường cao hơn từ 20-30% so với đầu cáp thông thường do thiết kế đặc biệt và yêu cầu kỹ thuật khắt khe. Tuy nhiên, chi phí này được bù đắp bằng thời gian lắp đặt nhanh hơn và độ tin cậy cao hơn.
Mua Đầu Cáp 3M 24kV Chính Hãng Tại TOJI
TOJI Group là nhà phân phối 3M chính hãng tại Việt Nam với gần 22 năm kinh nghiệm trong lĩnh vực thiết bị điện. Chúng tôi cam kết cung cấp sản phẩm đầu cáp 3M 24kV chính hãng với giá cả cạnh tranh nhất thị trường.
Với kho hàng luôn sẵn có và đội ngũ kỹ sư giàu kinh nghiệm, TOJI đảm bảo cung cấp đầy đủ các dòng sản phẩm đầu cáp 3M 24kV từ co nguội QTII đến co nhiệt MHO, cùng với các sản phẩm đặc biệt như T-Plug và Elbow.
Dịch vụ hỗ trợ kỹ thuật của TOJI bao gồm tư vấn lựa chọn sản phẩm, đào tạo lắp đặt, hướng dẫn bảo trì và hỗ trợ xử lý sự cố 24/7. Chúng tôi cam kết mang lại giá trị cao nhất cho khách hàng thông qua sản phẩm chất lượng và dịch vụ chuyên nghiệp.
Câu Hỏi Thường Gặp Về Đầu Cáp 3M 24kV
Đầu cáp 3M 24kV là gì và hoạt động như thế nào?
Đầu cáp 3M 24kV là thiết bị kết nối đầu cuối cáp trung thế, đảm bảo cách điện an toàn và kết nối điện tin cậy. Hoạt động dựa trên nguyên lý cách điện phân cấp với nhiều lớp vật liệu chuyên dụng.
Sự khác biệt giữa đầu cáp co nguội và co nhiệt là gì?
Đầu cáp co nguội sử dụng lõi đỡ có thể tháo rời, lắp đặt không cần nhiệt. Đầu cáp co nhiệt cần gia nhiệt 120-150°C để co lại, có độ bền cơ học cao hơn nhưng lắp đặt phức tạp hơn.
Đầu cáp 3M 24kV có thể dùng cho cáp 22kV được không?
Có thể sử dụng được vì đầu cáp 24kV có điện áp định mức cao hơn điện áp làm việc 22kV, đảm bảo an toàn vận hành với hệ số an toàn phù hợp.
Có cần đào tạo chuyên biệt để lắp đặt đầu cáp 3M không?
Cần đào tạo về quy trình lắp đặt đúng kỹ thuật và an toàn điện. TOJI cung cấp khóa đào tạo chuyên sâu cho kỹ thuật viên về lắp đặt các loại đầu cáp 3M.
Có những loại đầu cáp 3M 24kV nào phổ biến tại Việt Nam?
Các loại phổ biến gồm QTII co nguội cho trong nhà, MHO co nhiệt cho ngoài trời, T-Plug cho kết nối tủ RMU, Elbow tiết kiệm không gian, và Straight cho ứng dụng đặc biệt.
Đầu cáp 3M so với Tyco TE loại nào tốt hơn?
3M có ưu thế về chất lượng vật liệu và tuổi thọ dài hơn. Tyco TE có giá cả cạnh tranh hơn. Lựa chọn tùy theo yêu cầu cụ thể của dự án và ngân sách.
Chi phí đầu cáp 3M cao hơn thương hiệu khác bao nhiêu?
Thường cao hơn 15-25% so với các thương hiệu khác, nhưng có chi phí sở hữu tổng thể thấp hơn nhờ tuổi thọ dài và ít bảo trì.
Đầu cáp 3M 24kV có tuổi thọ bao lâu?
Tuổi thọ thiết kế lên đến 30 năm trong điều kiện vận hành bình thường và được bảo trì đúng kỹ thuật.
Giá đầu cáp 3M 24kV hiện nay là bao nhiêu?
Giá dao động từ 2.5-8.5 triệu đồng tùy theo loại và tiết diện cáp. Liên hệ TOJI để có báo giá chi tiết và ưu đãi tốt nhất.
Mua đầu cáp 3M chính hãng ở đâu uy tín nhất?
TOJI Group là nhà phân phối chính thức 3M tại Việt Nam, đảm bảo sản phẩm chính hãng, giá cả cạnh tranh và hỗ trợ kỹ thuật chuyên nghiệp.
Bảo hành đầu cáp 3M trong bao lâu và điều kiện ra sao?
Bảo hành 12-18 tháng đối với lỗi sản xuất, điều kiện lắp đặt đúng kỹ thuật và sử dụng đúng mục đích. Bảo hành mở rộng có thể nhiều hơn tùy theo thỏa thuận.
Phải làm gì khi đầu cáp bị phóng điện sau lắp đặt?
Cắt điện ngay lập tức, kiểm tra nguyên nhân, có thể do lắp đặt sai kỹ thuật hoặc cáp bị hỏng. Cần thay thế hoàn toàn và kiểm tra lại toàn bộ hệ thống.
Bao lâu thì nên kiểm tra bảo trì đầu cáp một lần?
Năm đầu kiểm tra sau 6 tháng, từ năm 2-5 kiểm tra hàng năm, từ năm 6-15 kiểm tra 6 tháng một lần, sau năm 15 kiểm tra 3 tháng một lần.
