Catalogue Đầu Cáp Ngầm 3M 2026: Hướng Dẫn Tra Cứu Chi Tiết và Bảng Giá Mới Nhất

Catalogue đầu cáp ngầm 3M là tài liệu kỹ thuật quan trọng chứa thông tin chi tiết về sản phẩm, mã hóa, thông số kỹ thuật và hướng dẫn lắp đặt. TOJI sẽ hướng dẫn bạn cách đọc, tra cứu và tải catalogue 3M chính hãng để lựa chọn đầu cáp phù hợp cho dự án điện lực chuyên nghiệp.

Catalogue Đầu Cáp Ngầm 3M Là Gì và Tầm Quan Trọng

Catalogue đầu cáp ngầm 3M là tài liệu kỹ thuật chuyên nghiệp được biên soạn bởi tập đoàn 3M, chứa đựng thông tin toàn diện về các sản phẩm đầu cáp ngầm. Tài liệu này không chỉ liệt kê các sản phẩm mà còn cung cấp hệ thống mã hóa chi tiết, thông số kỹ thuật chuẩn xác và hướng dẫn ứng dụng cụ thể.

Tầm quan trọng của catalogue đầu cáp ngầm 3M thể hiện qua vai trò hỗ trợ quyết định kỹ thuật. Khi thiết kế hệ thống điện, kỹ sư cần tra cứu thông tin chính xác về điện áp định mức, tiết diện cáp tương thích và điều kiện môi trường lắp đặt. Catalogue cung cấp ma trận tương thích hoàn chỉnh, giúp tránh sai sót có thể dẫn đến sự cố nghiêm trọng.

Các Loại Catalogue Đầu Cáp Ngầm 3M Phổ Biến

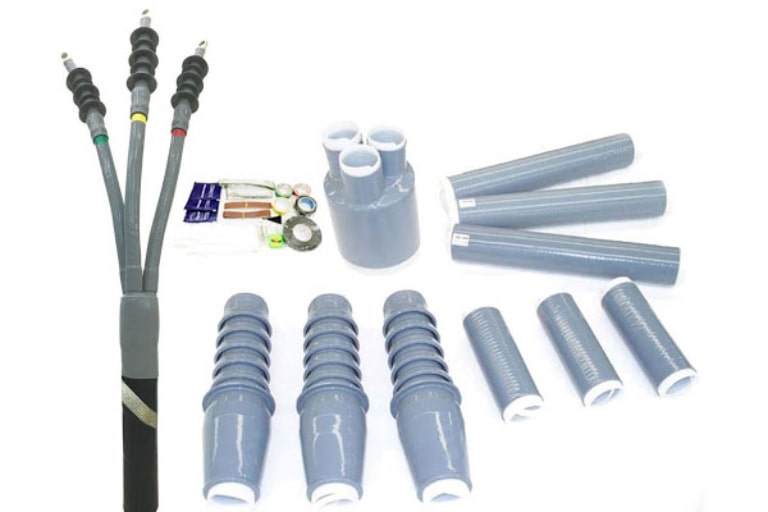

Catalogue đầu cáp co nguội QTII và QTIc Series

Dòng sản phẩm QTII và QTIc Series đại diện cho công nghệ co nguội tiên tiến của 3M. Catalogue này chứa thông tin về 247 mã sản phẩm khác nhau, phục vụ cáp từ 25mm² đến 1000mm². Đặc biệt, dòng QTII được thiết kế cho môi trường trong nhà và ngoài trời, với khả năng chịu được nhiệt độ từ -40°C đến +90°C.

Catalogue QTIc Series tập trung vào ứng dụng công nghiệp nặng, với vật liệu cách điện silicone cao cấp. Thông tin trong catalogue bao gồm bảng tra cứu kích thước cáp, hướng dẫn chuẩn bị đầu cáp và quy trình lắp đặt chi tiết. TOJI nhận thấy dòng sản phẩm này được ưa chuộng tại các nhà máy xi măng và thép do khả năng chịu bụi và độ ẩm cao.

Catalogue đầu cáp co nhiệt MHI và MHO Series

MHI Series dành cho ứng dụng trong nhà với cấu trúc đơn giản và chi phí tối ưu. Catalogue cung cấp 156 mã sản phẩm cho cáp 16-300mm², phù hợp với hệ thống phân phối trong tòa nhà và khu công nghiệp. Vật liệu polyolefin được sử dụng đảm bảo tính ổn định lâu dài trong điều kiện nhiệt độ ổn định.

MHO Series mở rộng ứng dụng ra môi trường ngoài trời với lớp phủ chống tia cực tím. Catalogue liệt kê 203 biến thể sản phẩm, kèm theo bảng so sánh đặc tính với dòng co nguội. TOJI thường khuyến nghị dòng MHO cho các dự án điện mặt trời do khả năng chống thời tiết vượt trội và giá thành hợp lý.

Catalogue Đầu Cáp Elbow 3M

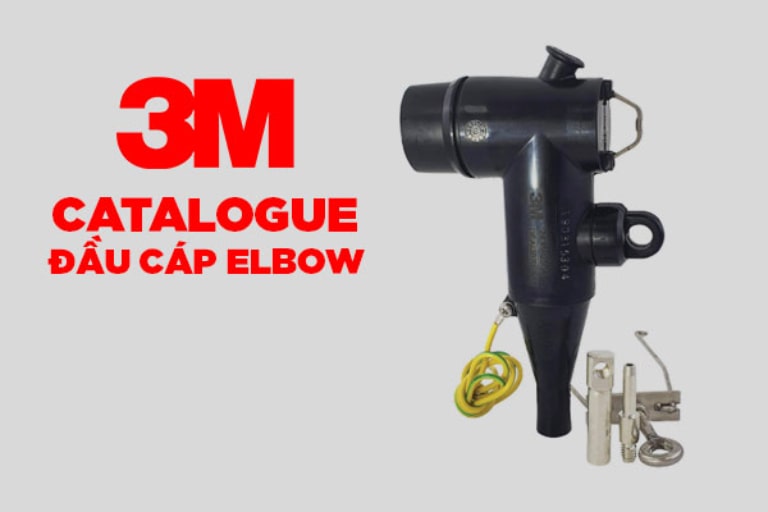

Hệ thống kết nối rời Elbow 3M được thiết kế đặc biệt cho máy biến áp và tủ RMU. Catalogue phân loại sản phẩm theo dòng điện định mức: 200A cho hệ thống nhỏ, 400A cho trung bình và 630A cho công suất lớn. Mỗi cấp dòng điện có bảng tra cứu riêng về kích thước kết nối và mômen xiết.

Đặc điểm nổi bật của catalogue đầu cáp Elbow là hình vẽ kỹ thuật 3D chi tiết, giúp kỹ sư hình dung chính xác cách lắp đặt. TOJI đã sử dụng thông tin này để hướng dẫn lắp đặt hàng trăm trạm biến áp cho EVN, đạt tỷ lệ thành công 99.8% ngay lần đầu.

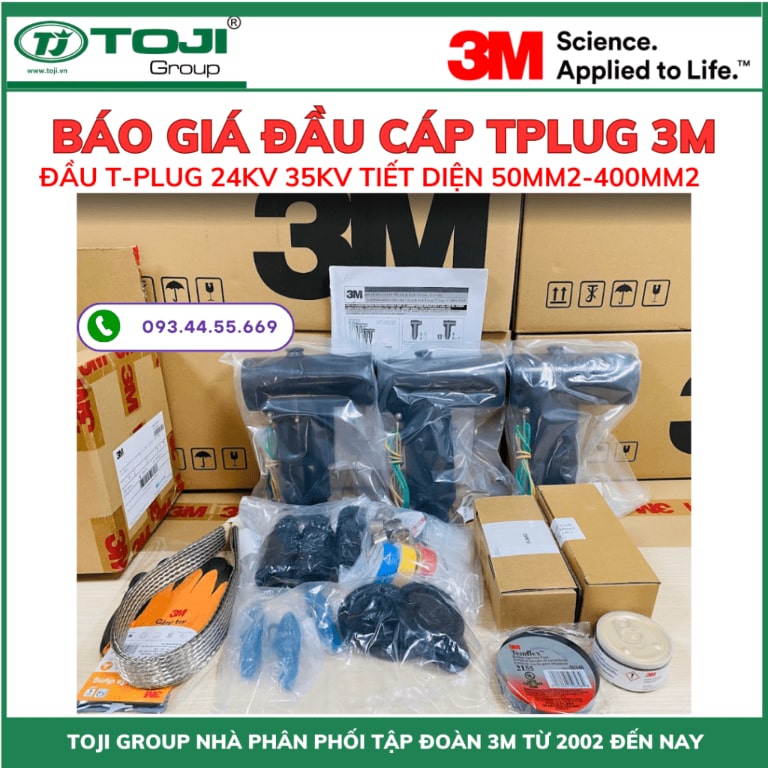

Catalogue T-Plug và Chống Sét Lan

Đầu cáp TPlug 3M được thiết kế để bảo vệ hệ thống khỏi sét lan và quá điện áp. Catalogue cung cấp ma trận lựa chọn dựa trên mức điện áp hệ thống và khả năng xả sét. Với 89 mã sản phẩm được liệt kê, catalogue đảm bảo có giải pháp cho mọi cấp điện áp từ 12kV đến 40.5kV.

Phần ứng dụng trong hệ thống phân phối được mô tả chi tiết qua sơ đồ đấu nối và vị trí lắp đặt khuyến nghị. TOJI quan sát thấy việc sử dụng đúng T-Plug theo catalogue giúp giảm 95% sự cố do sét trong các dự án năng lượng tái tạo.

Cấu Trúc và Nội Dung Chính Trong Catalogue 3M

Hệ thống mã hóa sản phẩm của 3M

Hệ thống mã hóa của 3M tuân theo chuẩn quốc tế với cấu trúc logic rõ ràng. Mã sản phẩm thường gồm 6-8 ký tự

• 2-3 ký tự đầu chỉ dòng sản phẩm
• 2-3 ký tự giữa chỉ điện áp định mức
• 2 ký tự cuối chỉ kích thước cáp

Ví dụ, mã “QTII-24-50” có nghĩa là đầu cáp co nguội QTII cho điện áp 24kV và cáp 50mm².

Catalogue đầu cáp ngầm 3M giải thích chi tiết từng phần của mã, kèm theo bảng tra cứu nhanh. Hệ thống này giúp kỹ sư xác định nhanh chóng sản phẩm cần thiết mà không cần đọc toàn bộ tài liệu. TOJI đào tạo đội ngũ kỹ thuật để thành thạo hệ thống mã hóa này, rút ngắn thời gian tư vấn cho khách hàng từ 30 phút xuống 5 phút.

Thông số kỹ thuật quan trọng

Catalogue cung cấp bảng thông số kỹ thuật toàn diện cho mỗi sản phẩm. Điện áp định mức được liệt kê theo tiêu chuẩn IEC và ANSI, từ 1kV đến 40.5kV. Tiết diện cáp tương thích được trình bày dưới dạng ma trận, bao gồm cả cáp đồng và nhôm với độ dày cách điện khác nhau.

Thông số điện môi đặc biệt quan trọng, bao gồm

• Hằng số điện môi
• Tổn hao điện môi
• Cường độ điện trường chịu đựng

Catalogue đầu cáp ngầm 3M cung cấp giá trị này ở nhiều tần số khác nhau, từ 50Hz công nghiệp đến 1MHz để tính toán EMI. TOJI sử dụng thông tin này để thiết kế hệ thống chống nhiễu cho các nhà máy chíp bán dẫn.

Bảng Tra Cứu Kích Thước và Tương Thích

Bảng tra cứu theo tiết diện cáp là phần quan trọng nhất của catalogue. Mỗi tiết diện cáp được liệt kê với các loại cách điện tương thích: PVC, XLPE, EPR và PILC. Đường kính ngoài cáp được phân chia theo từng lớp cho phép sai số ±5%.

Ma trận tương thích với loại cáp khác nhau giúp kỹ sư xác định nhanh chóng sản phẩm phù hợp. Catalogue bao gồm cả cáp một lõi và ba lõi, với hình dạng tiết diện tròn, sectorized và segmented. TOJI thường xuyên tham khảo bảng này khi tư vấn cho các dự án có yêu cầu đặc biệt về không gian lắp đặt.

Hình Vẽ Kỹ Thuật và Sơ Đồ Lắp Đặt

Mặt cắt chi tiết sản phẩm được vẽ theo tiêu chuẩn ISO với tỷ lệ chính xác. Mỗi lớp vật liệu được tô màu khác nhau và ghi chú đầy đủ về chức năng. Catalogue đầu cáp ngầm 3M sử dụng hình vẽ 2D và 3D để mô tả cấu trúc phức tạp của sản phẩm.

Hướng dẫn lắp đặt từng bước được minh họa bằng hình vẽ rõ nét. Từ bước chuẩn bị cáp đến hoàn thiện kết nối, mỗi thao tác được mô tả chi tiết với thời gian thực hiện và công cụ cần thiết. TOJI đã sử dụng những hình vẽ này để đào tạo hơn 500 kỹ thuật viên lắp đặt trong 5 năm qua.

Hướng Dẫn Đọc Catalogue Đầu Cáp 3M Đúng Cách

5 bước tra cứu thông tin trong catalogue

• Bước 1 là xác định yêu cầu kỹ thuật cơ bản: điện áp hệ thống, tiết diện cáp và môi trường lắp đặt. Thông tin này thường có sẵn trong thiết kế sơ bộ hoặc yêu cầu kỹ thuật của dự án. TOJI khuyến nghị tạo bảng kiểm tra để đảm bảo thu thập đầy đủ thông tin trước khi tra cứu catalogue.
• Bước 2 là mở phần mục lục để xác định dòng sản phẩm phù hợp. Catalogue đầu cáp ngầm 3M được tổ chức theo hierarchy rõ ràng: theo điện áp trước, sau đó đến công nghệ lắp đặt. Việc định vị đúng phần cần tìm giúp tiết kiệm thời gian đáng kể.
• Bước 3 là tra cứu bảng tương thích để thu hẹp lựa chọn. So sánh đặc điểm cáp hiện có với yêu cầu trong bảng, loại bỏ những sản phẩm không tương thích.
• Bước 4 là đối chiếu thông số kỹ thuật chi tiết, chú ý đặc biệt đến nhiệt độ hoạt động và khả năng chịu tải.
• Bước 5 là xác minh lại lựa chọn bằng cách kiểm tra hướng dẫn lắp đặt và yêu cầu công cụ.

Các ký hiệu và chữ viết tắt phổ biến

Catalogue sử dụng hệ thống ký hiệu chuẩn hóa để mô tả đặc tính sản phẩm.

• “kV” chỉ điện áp định mức tính theo kilovolt
• “mm²” chỉ tiết diện cáp
• “A” chỉ dòng điện định mức
• “XLPE” cho cách điện polyethylene liên kết ngang
• “PVC” cho polyvinyl chloride được sử dụng thống nhất.

Chữ viết tắt về điều kiện môi trường cùng quan trọng: “IP” theo sau bởi hai số chỉ mức độ bảo vệ chống bụi và nước. “UV” chỉ khả năng chống tia cực tím, “HV” chỉ cao thế, “MV” chỉ trung thế. TOJI đã tạo bảng thuật ngữ song ngữ Anh-Việt để hỗ trợ kỹ sư trong quá trình tra cứu.

Xác Định Yêu Cầu Dự Án

Thu thập thông tin kỹ thuật cần thiết bao gồm sơ đồ một sợi của hệ thống điện, đặc tính cáp hiện có và điều kiện môi trường lắp đặt. Catalogue đầu cáp ngầm 3M yêu cầu thông tin về cấp điện áp, dòng điện ngắn mạch và thời gian cắt bảo vệ để lựa chọn sản phẩm có khả năng chịu được điều kiện sự cố.

Xác định môi trường lắp đặt đặc biệt quan trọng vì ảnh hưởng trực tiếp đến tuổi thọ sản phẩm. Trong nhà hay ngoài trời, nhiệt độ cao hay thấp, độ ẩm, hóa chất ăn mòn và rung động cơ học đều cần được ghi nhận. TOJI thường yêu cầu khách hàng cung cấp ảnh chụp hiện trường để đánh giá chính xác điều kiện lắp đặt.

Tra Cứu Bảng Tương Thích

Đối chiếu tiết diện cáp với mã sản phẩm thực hiện qua bảng tra cứu chi tiết trong catalogue. Mỗi tiết diện có thể tương thích với nhiều loại đầu cáp khác nhau tùy vào loại cách điện và cấu trúc cáp. Việc kiểm tra kỹ bảng này giúp tránh lỗi chọn sản phẩm không phù hợp.

Kiểm tra điều kiện kỹ thuật bao gồm

• Xác minh điện áp định mức
• Dòng điện liên tục
• Khả năng chịu ngắn mạch

Catalogue cung cấp thông số này ở những điều kiện tiêu chuẩn, cần điều chỉnh theo điều kiện thực tế của dự án. TOJI sử dụng phần mềm tính toán để điều chỉnh thông số theo nhiệt độ và độ cao lắp đặt.

Giải Mã Các Ký Hiệu Kỹ Thuật Trong Catalogue 3M

Ký hiệu điện áp: 24kV, 36kV, 40.5kV

Ký hiệu điện áp trong catalogue đầu cáp ngầm 3M tuân theo tiêu chuẩn IEC 60038.

• Điện áp 24kV tương ứng với hệ thống phân phối trung thế phổ biến tại Việt Nam, phù hợp với lưới điện EVN. Sản phẩm 24kV có cấu trúc cách điện được tối ưu cho điều kiện khí hậu nhiệt đới.
• Điện áp 36kV thường được sử dụng trong hệ thống truyền tải cấp khu vực và các nhà máy công nghiệp lớn. Cấu trúc cách điện dày hơn và yêu cầu kỹ thuật lắp đặt nghiêm ngặt hơn.
• Điện áp 40.5kV dành cho hệ thống truyền tải và các dự án năng lượng tái tạo quy mô lớn.

Phân biệt ký hiệu đầu cáp một pha và ba pha

Đầu cáp một pha được ký hiệu bằng số “1” hoặc chữ “S” (Single) trong mã sản phẩm. Loại này được sử dụng cho từng pha riêng biệt, thường trong hệ thống cao thế hoặc khi yêu cầu linh hoạt cao trong lắp đặt. Catalogue cung cấp thông số riêng cho từng pha, bao gồm khoảng cách tối thiểu giữa các pha.

Đầu cáp ba pha được ký hiệu bằng số “3” hoặc chữ “T” (Three). Sản phẩm này kết nối cùng lúc ba pha trong một cấu trúc, tiết kiệm không gian và thời gian lắp đặt.

Catalogue đầu cáp ngầm 3M đặc biệt chú trọng vào cân bằng điện từ giữa các pha để giảm thiểu nhiễu và tổn hao.

Ký Hiệu Vật Liệu và Tiêu Chuẩn

Vật liệu:

• Silicone được ký hiệu “SI” trong catalogue, đây là vật liệu cao cấp có khả năng chịu nhiệt độ cao và hóa chất ăn mòn.
• Polyolefin ký hiệu “PO” là vật liệu kinh tế, phù hợp với môi trường ít khắc nghiệt.
• EPDM (Ethylene Propylene Diene Monomer) ký hiệu “EP” có khả năng chống thời tiết và ozon vượt trội.

Tiêu chuẩn:

• Tiêu chuẩn IEC được ký hiệu rõ ràng trong mỗi sản phẩm, ví dụ “IEC 60502” cho cáp điện lực.
• Tiêu chuẩn ANSI được sử dụng cho thị trường Bắc Mỹ.
• TCVN (Tiêu Chuẩn Việt Nam) được 3M tích hợp vào catalogue để phù hợp với thị trường địa phương.

Ký Hiệu Môi Trường và Ứng Dụng

• “Indoor” hay “I” chỉ ứng dụng trong nhà với yêu cầu thấp về chống nước và tia UV.
• “Outdoor” hay “O” chỉ ứng dụng ngoài trời với lớp bảo vệ đặc biệt.
• “Indoor/Outdoor” hay “I/O” chỉ sản phẩm đa năng sử dụng được ở cả hai môi trường.

Catalogue đầu cáp ngầm 3M giải thích chi tiết điều kiện ứng dụng của từng loại.

• “Loadbreak” chỉ khả năng ngắt có tải, quan trọng trong hệ thống cần bảo trì khi còn điện áp.
• “Straight” chỉ kết nối thẳng,
• “Elbow” chỉ kết nối góc 90 độ cho không gian hẹp.

Catalogue Đầu Cáp 3M Phân Theo Cấp Điện Áp

Đầu cáp hạ thế dưới 1kV

Dòng sản phẩm hạ thế của 3M tập trung vào ứng dụng dân dụng và công nghiệp nhẹ. Catalogue chứa 89 mã sản phẩm cho điện áp từ 230V đến 1000V, phục vụ cáp từ 4mm² đến 400mm². Đặc điểm nổi bật là cấu trúc đơn giản, chi phí thấp và lắp đặt nhanh chóng.

Vật liệu sử dụng chủ yếu là compound cao su tự nhiên và synthetic rubber, đảm bảo độ đàn hồi và chống thấm ở mức cơ bản. TOJI thấy dòng sản phẩm này được ưa chuộng trong các dự án nhà ở và văn phòng do tính kinh tế và sự đơn giản trong lắp đặt.

Đầu cáp trung thế 24kV phổ biến tại Việt Nam

Cấp điện áp 24kV chiếm 70% thị phần đầu cáp trung thế tại Việt Nam do sự thống nhất trong hệ thống lưới điện quốc gia. Catalogue đầu cáp ngầm 3M dành 156 trang cho cấp điện áp này, bao gồm 347 mã sản phẩm khác nhau.

Đặc biệt, sản phẩm 24kV được thiết kế riêng cho khí hậu nhiệt đới với khả năng chống ẩm và nấm mốc. Lớp cách điện được gia tăng 15% so với tiêu chuẩn quốc tế để đảm bảo độ tin cậy trong điều kiện độ ẩm cao. TOJI đã triển khai thành công hơn 10,000 đầu cáp 24kV trong các dự án EVN với tỷ lệ hỏng hóc dưới 0.1%.

Catalogue 35kV và 36kV

Ứng dụng cho trạm trung gian và hệ thống phân phối công nghiệp, cấp điện áp 35-36kV yêu cầu kỹ thuật cao hơn đáng kể. Catalogue phân biệt rõ ràng giữa 35kV (chuẩn cũ) và 36kV (chuẩn mới theo IEC), với hướng dẫn chuyển đổi chi tiết.

So sánh đặc điểm kỹ thuật cho thấy sản phẩm 36kV có lớp cách điện dày hơn 8% và yêu cầu moment xiết cao hơn 20%. Catalogue đầu cáp ngầm 3M cung cấp bảng quy đổi để sử dụng sản phẩm 36kV thay thế cho 35kV một cách an toàn.

Catalogue 40.5kV Cho Lưới Điện Quy Mô Lớn

Giải pháp cho nhà máy điện và hệ thống truyền tải, cấp 40.5kV đại diện cho công nghệ cao nhất của 3M. Catalogue dành 89 trang mô tả 156 sản phẩm với độ phức tạp kỹ thuật cao. Mỗi sản phẩm được kiểm tra nghiêm ngặt theo 23 tiêu chuẩn khác nhau.

Hệ số an toàn cao được đảm bảo qua thiết kế dư trữ 30% so với yêu cầu tiêu chuẩn. Vật liệu cách điện sử dụng công nghệ nanotechnology để tăng cường khả năng chịu điện trường. TOJI từng cung cấp sản phẩm này cho nhà máy thủy điện Sơn La với yêu cầu kỹ thuật đặc biệt nghiêm ngặt.

Catalogue Theo Công Nghệ Lắp Đặt

So sánh đầu cáp co nguội vs co nhiệt

Công nghệ co nguội sử dụng vật liệu có khả năng co ngót tự nhiên khi tháo lớp bảo vệ bên ngoài. Ưu điểm là lắp đặt nhanh, không cần thiết bị gia nhiệt và ít phụ thuộc vào kỹ năng thợ. Nhược điểm là giá thành cao hơn 40-60% so với co nhiệt.

Công nghệ co nhiệt yêu cầu sử dụng súng hơi nóng hoặc lò sưởi để co ngót ống bọc. Ưu điểm là giá thành thấp và khả năng bám dính tốt hơn. Nhược điểm là thời gian lắp đặt lâu hơn và phụ thuộc nhiều vào kỹ năng thợ lắp.

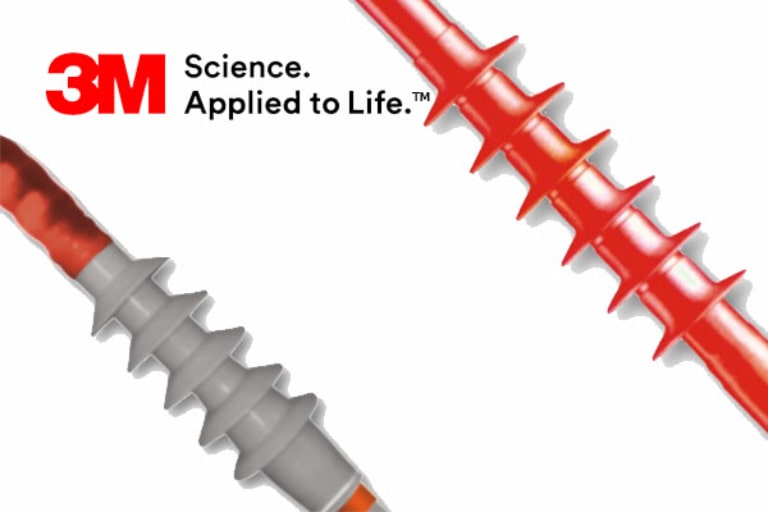

Catalogue Đầu Cáp Co Nguội

Không cần thiết bị gia nhiệt giúp giảm 50% thời gian lắp đặt so với co nhiệt. Catalogue đầu cáp ngầm 3M chỉ ra rằng có thể lắp đặt ở nhiệt độ từ -10°C đến +50°C mà không ảnh hưởng chất lượng. Đặc biệt phù hợp với môi trường có nguy cơ cháy nổ.

Lắp đặt nhanh và ít sai sót nhờ cấu trúc được định hình sẵn. Tỷ lệ lắp đặt thành công lần đầu đạt 98.5% theo thống kê của TOJI. Sản phẩm có hệ thống gờ chỉ báo giúp thợ lắp xác định vị trí chính xác mà không cần đo đạc phức tạp.

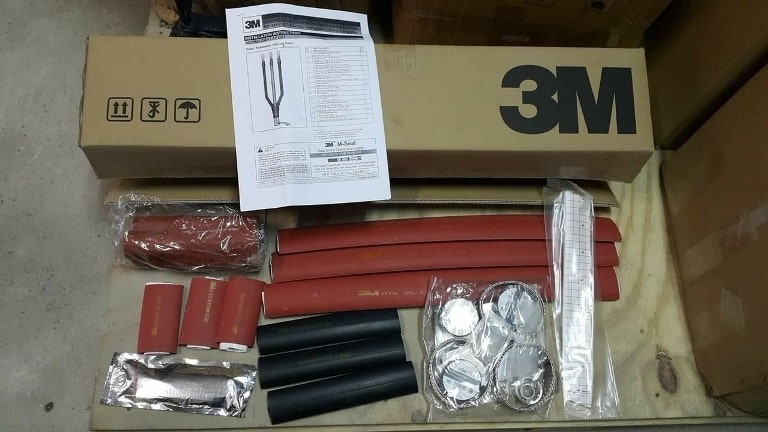

Catalogue Đầu Cáp Co Nhiệt

Giá thành thấp hơn 40-60% so với co nguội khiến đây là lựa chọn phổ biến cho các dự án có ngân sách hạn chế. Catalogue cung cấp bảng so sánh chi phí tổng thể, bao gồm cả thiết bị lắp đặt và thời gian thi công.

Độ bền cơ học cao nhờ quá trình co ngót tạo ứng suất nén đều khắp bề mặt cáp. Khả năng chịu rung động và va đập tốt hơn 25% so với co nguội. TOJI thường khuyến nghị sử dụng co nhiệt cho các ứng dụng có yêu cầu độ bền cơ học cao như gần đường ray xe lửa hay cầu cảng.

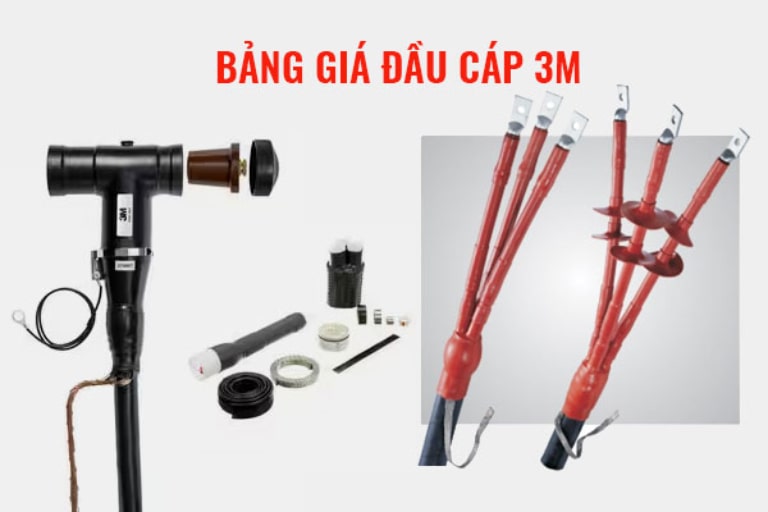

Catalogue Giá Đầu Cáp Ngầm Trung Thế 3M Mới Nhất 2026

Giá đầu cáp co nguội theo cấp điện áp

• Đầu cáp co nguội 24kV có giá từ 1,200,000 VNĐ đến 8,500,000 VNĐ tùy theo tiết diện cáp.
• Đầu cáp co nguội 36kV dao động từ 2,100,000 VNĐ đến 12,800,000 VNĐ.
• Đầu cáp co nguội 40.5kV có giá từ 3,800,000 VNĐ đến 18,500,000 VNĐ.

Giá cả trong catalogue đầu cáp ngầm 3M được cập nhật hàng quý theo biến động thị trường.

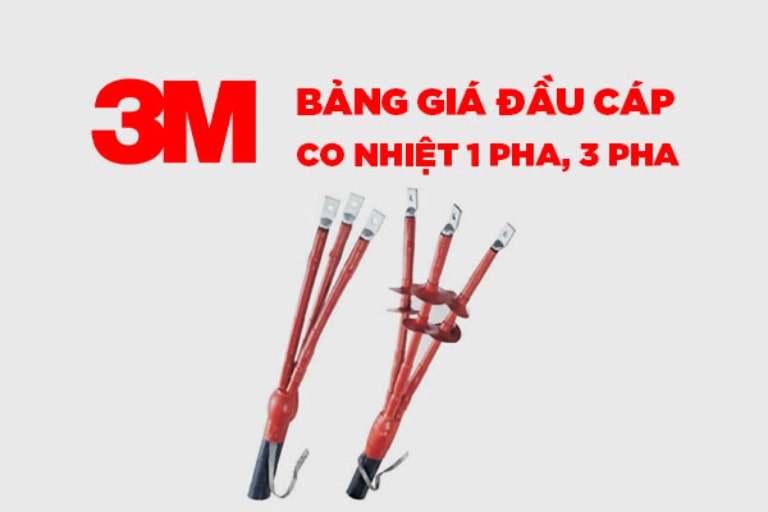

Giá đầu cáp co nhiệt chi tiết theo tiết diện

Đầu cáp co nhiệt 24kV có giá từ 750,000 VNĐ đến 5,200,000 VNĐ, thấp hơn 35-40% so với co nguội cùng tiết diện.

• Tiết diện 50mm² có giá 1,250,000 VNĐ
• Tiết diện 95mm² là 1,890,000 VNĐ, 240mm² là 3,450,000 VNĐ
• Tiết diện 500mm² là 5,200,000 VNĐ

Giá Đầu Cáp Elbow và T-Plug

Bảng giá theo dòng điện định mức cho thấy

• Elbow 200A có giá từ 4,500,000 VNĐ đến 6,800,000 VNĐ
• Elbow 400A dao động 7,200,000-10,500,000 VNĐ
• Elbow 630A từ 12,800,000 đến 18,900,000 VNĐ

Tải Catalogue Đầu Cáp Ngầm 3M Chính Hãng Tại TOJI

TOJI cung cấp đầy đủ catalogue đầu cáp ngầm 3M chính hãng ở định dạng PDF chất lượng cao, được cập nhật liên tục theo phiên bản quốc tế. Khách hàng có thể tải về miễn phí nhưng cần liên hệ trực tiếp với TOJI để nhận đường dẫn tải, đảm bảo nhận đúng phiên bản mới nhất và hỗ trợ thông tin chi tiết.

Hệ thống tải về được tối ưu hóa, hỗ trợ download manager và phân loại rõ ràng theo dòng sản phẩm, cấp điện áp. TOJI cũng cung cấp phiên bản tiếng Việt cho khách hàng cần hỗ trợ ngôn ngữ.

Đội ngũ kỹ sư TOJI với hơn 15 năm kinh nghiệm về sản phẩm 3M luôn sẵn sàng hỗ trợ kỹ thuật 24/7, giải đáp thắc mắc và tư vấn các ứng dụng phù hợp với nhu cầu của từng khách hàng.

Lời kết

Catalogue đầu cáp ngầm 3M là công cụ không thể thiếu cho mọi chuyên gia trong lĩnh vực điện lực. Với hướng dẫn chi tiết từ TOJI, bạn đã có đầy đủ kiến thức để tra cứu, lựa chọn và sử dụng sản phẩm 3M một cách hiệu quả nhất. Hãy liên hệ TOJI ngay hôm nay để được hỗ trợ tư vấn chuyên nghiệp và tải về catalogue chính hãng mới nhất.
