Trạm Trụ Đài Sen Hợp Bộ – Giải Pháp Trạm Biến Áp Nhỏ Gọn Cần Ít Diện Tích
1. Giới thiệu chung
Trong những năm gần đây, cùng với sự phát triển mạnh mẽ của đô thị hóa và công nghiệp hóa tại Việt Nam, nhu cầu về các giải pháp trạm biến áp gọn nhẹ, thẩm mỹ, an toàn và dễ vận hành ngày càng cao. Một trong những giải pháp nổi bật được nhiều điện lực và nhà đầu tư hạ tầng lựa chọn chính là Trạm Trụ đài sen hợp bộ – còn được gọi phổ biến là Trạm trụ 1 cột.

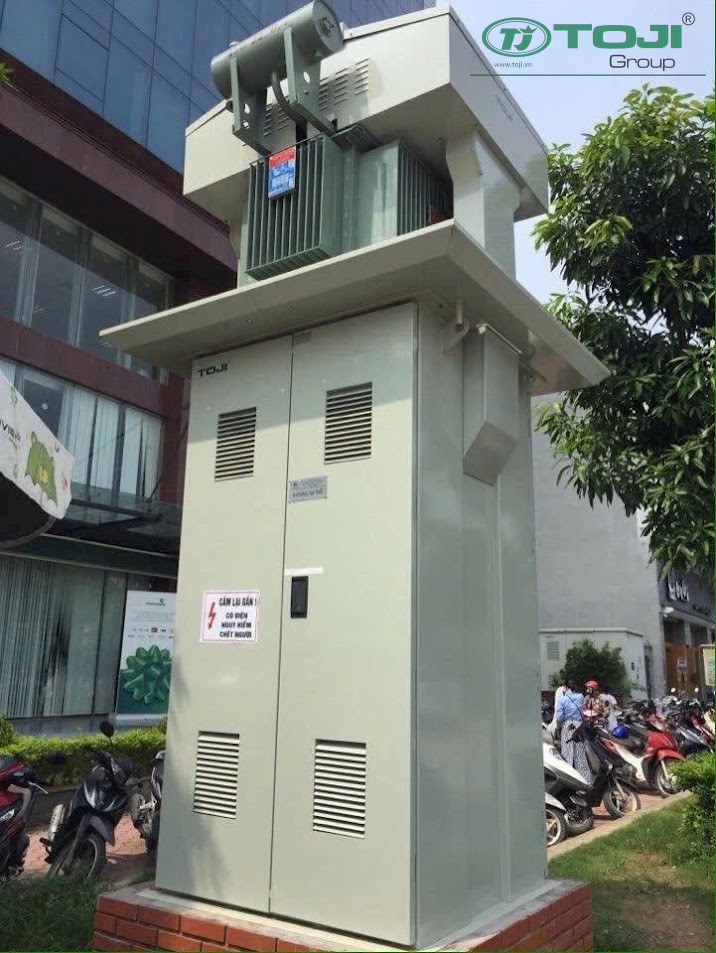

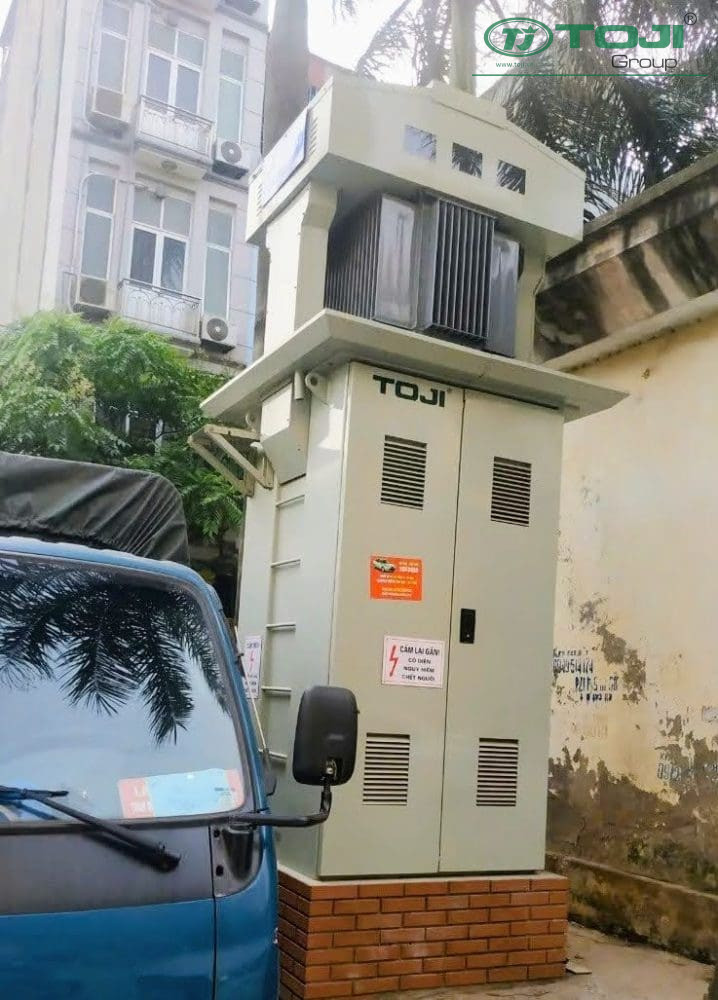

Trạm trụ đài sen hợp bộ được thiết kế theo mô hình 1 cột thép chính kết hợp cùng tủ hợp bộ trung thế – hạ thế – máy biến áp, tất cả tạo thành một hệ thống tích hợp, đồng bộ, gọn gàng và tiết kiệm diện tích. Đây là lựa chọn thay thế hiệu quả cho trạm nền truyền thống vốn chiếm nhiều đất và ảnh hưởng mỹ quan đô thị.
2. Cấu tạo cơ bản của Trạm Trụ đài sen hợp bộ
Một trạm trụ đài sen hợp bộ tiêu chuẩn thường bao gồm các thành phần chính sau:

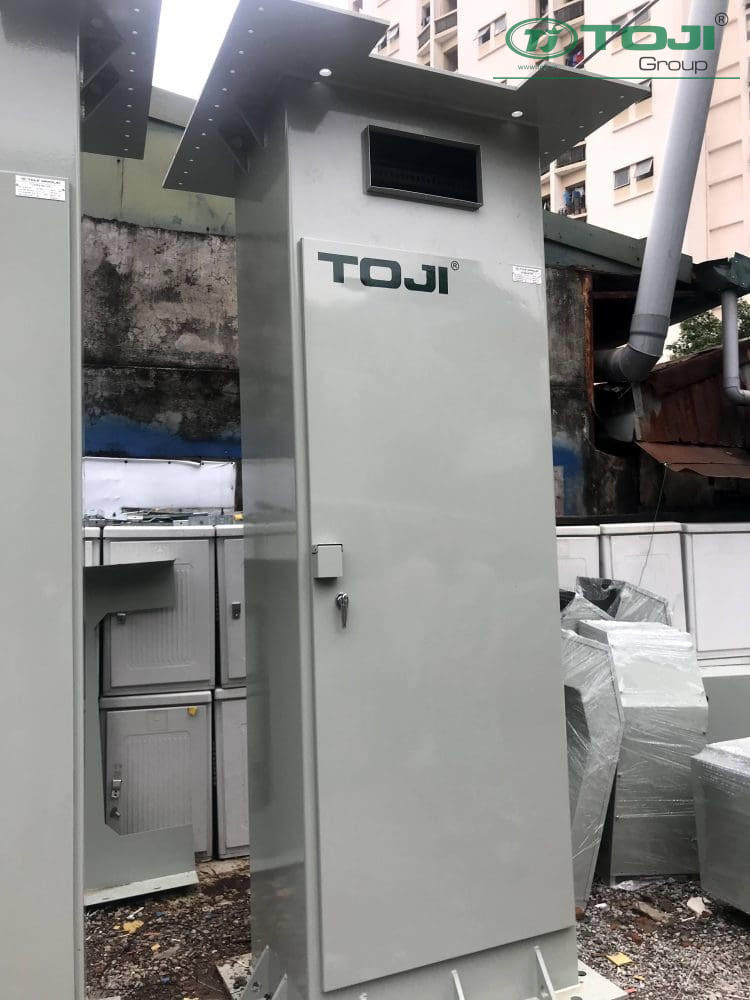

2.1. Trụ thép chính
-
Kết cấu thép hình tròn hoặc bát giác, gia công từ thép chất lượng cao.
-
Mạ kẽm nhúng nóng để chống ăn mòn, đảm bảo tuổi thọ > 25 năm.
-
Thiết kế vững chắc, chịu được gió bão cấp 12–13, phù hợp điều kiện khí hậu Việt Nam.
2.2. Máy biến áp
-
Công suất phổ biến: 400kVA, 630kVA, 800kVA, 1000kVA, 1250kVA, 1600kVA.
-
Loại dầu (ONAN) hoặc khô (cast resin) tùy yêu cầu dự án.
-
Điện áp định mức: 22/0.4kV hoặc 35/0.4kV.
-
Hiệu suất cao, tổn thất thấp, đạt tiêu chuẩn TCVN & IEC.

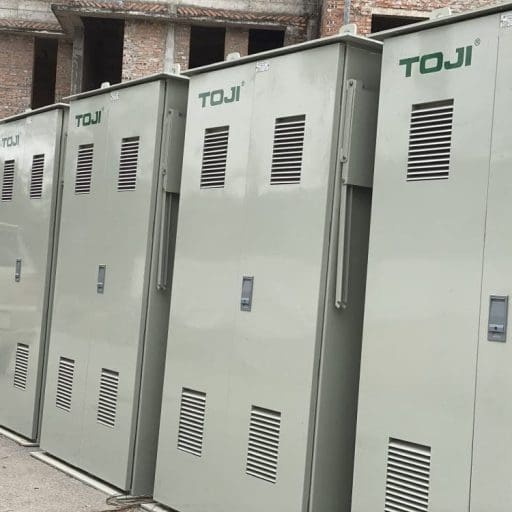

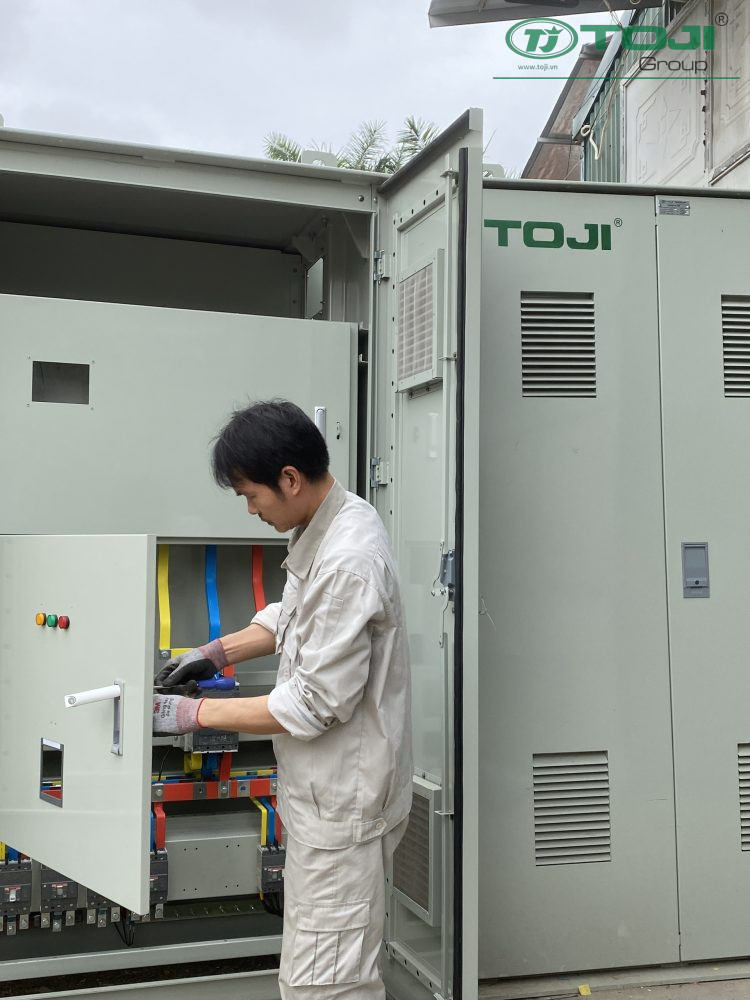

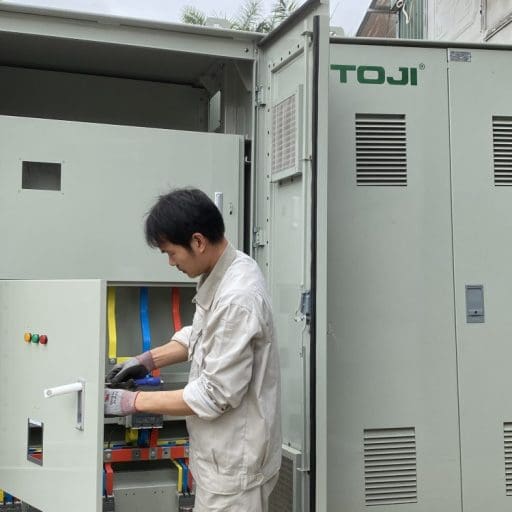

2.3. Tủ hợp bộ trung – hạ thế
-
Tủ RMU (Ring Main Unit) trung thế: dùng để đóng cắt, bảo vệ và phân đoạn lưới 22–35kV các hãng Schneider, ABB , Schneider, ….
-
Tủ hạ thế: chứa ACB/MCCB các hãng ABB Schneider Siemens LS Huyndai Mitshubishi, tủ phân phối ra tải.
-
Tủ đo đếm: tích hợp đo lường sản lượng điện, đáp ứng tiêu chuẩn EVN.
-
Thiết kế hợp bộ, an toàn, thao tác dễ dàng, có thể điều khiển từ xa SCADA.
2.4. Nền móng và bệ đài sen
-
Kết cấu bê tông cốt thép chắc chắn.
-
Bệ đài sen được tính toán chịu tải toàn bộ khối lượng MBA + tủ + trụ.
-
Đảm bảo cách điện, nối đất an toàn.
3. Đặc điểm kỹ thuật nổi bật
Một số đặc điểm kỹ thuật quan trọng của Trạm trụ đài sen hợp bộ:
-
Điện áp vận hành: 22kV/0.4kV hoặc 35kV/0.4kV.
-
Công suất: từ 400kVA đến 1600kVA.
-
Cấp bảo vệ: IP44 – IP54 (tùy thiết kế tủ).
-
Tiêu chuẩn: IEC 62271, IEC 60076, TCVN 6306, quy chuẩn EVN.
-
Chống sét: tích hợp LA trung thế, cầu chì bảo vệ MBA.
-
Hệ thống nối đất: điện trở ≤ 4Ω theo TCVN.
4. Ưu điểm vượt trội của Trạm Trụ đài sen hợp bộ
So với trạm biến áp treo hoặc trạm nền, trạm trụ đài sen hợp bộ có nhiều ưu thế:
4.1. Tiết kiệm diện tích
-
Chỉ cần một trụ thép duy nhất thay vì cả một khu đất rộng.
-
Rất phù hợp cho đô thị đông dân cư, khu dân cư mới, mặt bằng hạn chế.
4.2. Mỹ quan đô thị
-
Thiết kế gọn gàng, dạng trụ đứng.
-
Dễ dàng hài hòa với cảnh quan, không ảnh hưởng mỹ quan như trạm treo dây chằng chịt.
4.3. An toàn và độ tin cậy cao
-
Tủ hợp bộ trung – hạ thế kín, bảo vệ cách ly tốt.
-
Giảm nguy cơ sự cố chạm, phóng điện ra môi trường.
-
Dễ dàng thao tác đóng cắt, bảo trì.
4.4. Chi phí đầu tư tối ưu
-
Thi công nhanh, tiết kiệm chi phí nền móng.
-
Vận hành lâu dài ít bảo dưỡng, giảm chi phí O&M.
5. Ứng dụng thực tế tại Việt Nam
-
Điện lực đô thị: Hà Nội, TP.HCM, Đà Nẵng, Hải Phòng đã triển khai rộng rãi để cải thiện mỹ quan và an toàn lưới điện.
-
Khu công nghiệp, khu đô thị mới: dùng trạm trụ 1000–1600kVA cấp điện cho nhà máy và cụm dân cư.
-
Dự án năng lượng tái tạo: trạm trụ đài sen hợp bộ dùng để đấu nối trung thế gọn nhẹ, giảm diện tích.
Ví dụ:
-
Trạm trụ thép 1000kVA tại khu công nghiệp Bắc Ninh.
-
Trạm hợp bộ 1250kVA cho khu đô thị mới tại Hà Đông – Hà Nội.
-
Trạm đài sen 800kVA tại khu dân cư Phú Mỹ – Bà Rịa Vũng Tàu.
6. Phân loại trạm theo công suất
| Loại trạm | Công suất | Ứng dụng |
|---|---|---|
| Trạm đài sen 800kVA | 800kVA | Khu dân cư, thương mại |
| Trạm trụ 1000kVA | 1000kVA | Nhà máy vừa, cụm dân cư |
| Trạm trụ thép 1250kVA | 1250kVA | Khu công nghiệp nhỏ, xí nghiệp |
| Trạm trụ thép 1600kVA | 1600kVA | Nhà máy lớn, hạ tầng công nghiệp |

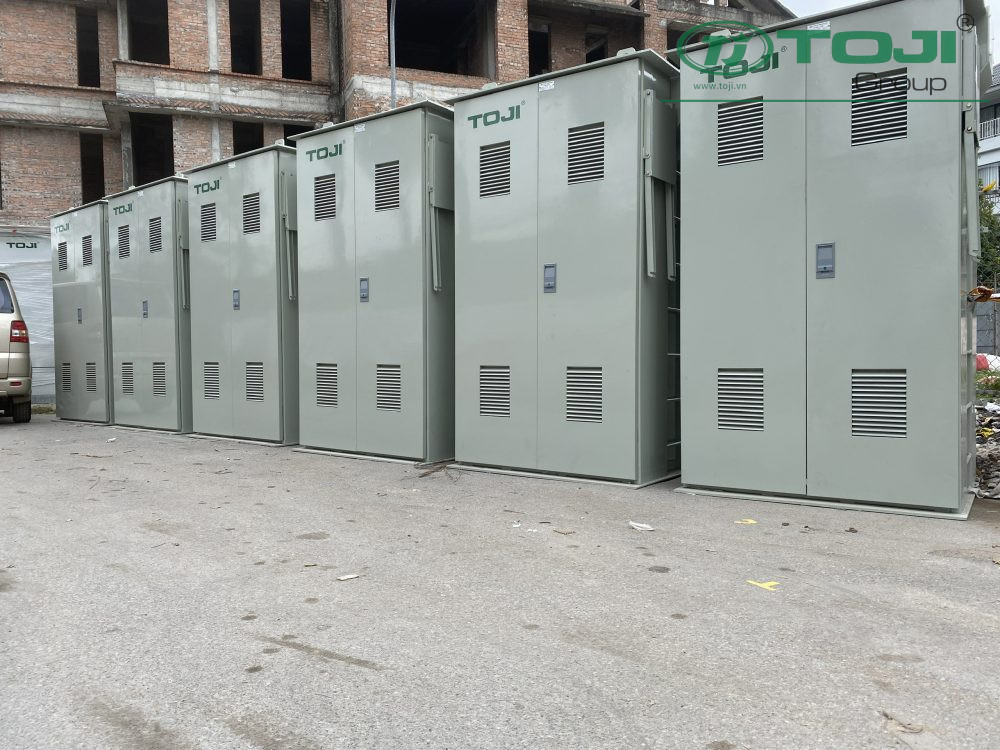

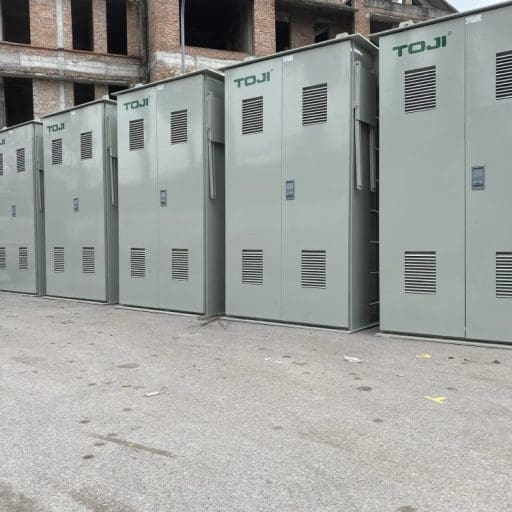

7. Báo giá & phân phối Trạm Trụ đài sen hợp bộ sản xuất bởi TOJI Group
Giá thành Trạm Trụ đài sen hợp bộ phụ thuộc vào:
-
Công suất máy biến áp (800–1600kVA).
-
Loại tủ RMU (2 ngăn, 3 ngăn, 4 ngăn).
-
Loại MBA (dầu hay khô).
-
Vị trí lắp đặt & yêu cầu đặc biệt (vùng ven biển, môi trường ăn mòn…).
Chúng tôi cung cấp:
-
Trạm trụ hợp bộ chính hãng, đạt tiêu chuẩn EVN.
-
Dịch vụ trọn gói: thiết kế – sản xuất – lắp đặt – nghiệm thu.
-
Chính sách bảo hành 12 tháng, hỗ trợ kỹ thuật suốt vòng đời sản phẩm.
8. Kết luận
Với ưu điểm về mỹ quan, tiết kiệm diện tích, an toàn và chi phí hợp lý, Trạm Trụ đài sen hợp bộ là lựa chọn lý tưởng cho điện lực, khu công nghiệp, khu dân cư và dự án năng lượng tái tạo.
Trong bối cảnh nhu cầu điện năng ngày càng tăng và quỹ đất hạn chế, trạm trụ 1 cột hợp bộ sẽ tiếp tục là giải pháp ưu việt, đồng hành cùng sự phát triển bền vững của hệ thống điện Việt Nam.
