TỦ ĐIỀU KHIỂN BẢO VỆ TOJI – GIẢI PHÁP TOÀN DIỆN CHO HỆ THỐNG ĐIỆN HIỆN ĐẠI

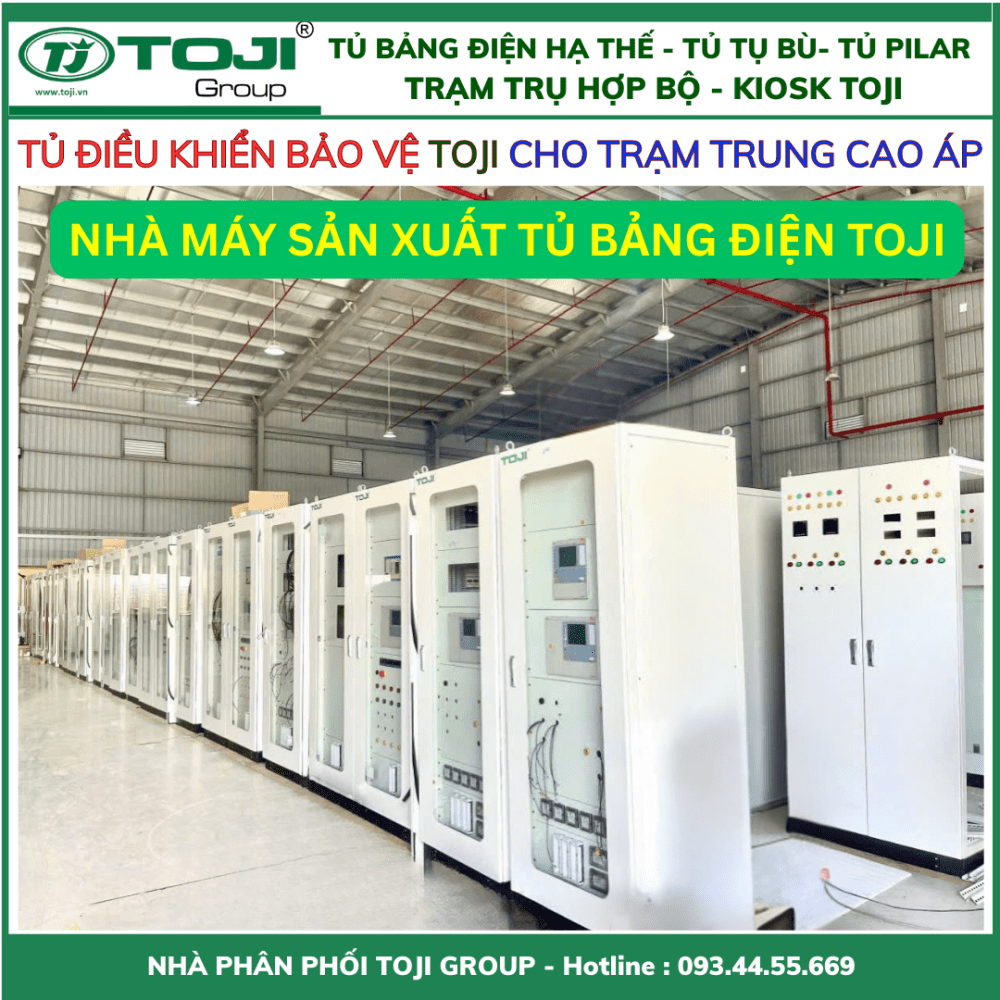

Giới thiệu tổng quan

Trong các trạm điện, nhà máy công nghiệp, khu công nghiệp, tòa nhà thương mại hoặc hệ thống điện phân phối, tủ điều khiển bảo vệ (hay còn gọi là tủ điều khiển – bảo vệ ngăn lộ, ngăn máy biến áp, ngăn tổng…) đóng vai trò như “bộ não” điều hành toàn bộ quá trình vận hành và bảo vệ thiết bị.

Toji Group – đơn vị chuyên sản xuất, phân phối và tích hợp tủ điều khiển bảo vệ TOJI – đã phát triển dòng sản phẩm tối ưu đáp ứng tiêu chuẩn IEC, TCVN và các yêu cầu khắt khe của ngành điện Việt Nam. Với hơn 20 năm kinh nghiệm trong sản xuất tủ bảng điện, đội ngũ kỹ sư của chúng tôi đã thiết kế tủ điều khiển bảo vệ với hiệu suất vận hành ổn định, khả năng bảo vệ chính xác, đồng thời dễ dàng vận hành – bảo trì.

1.Vai trò của tủ điều khiển bảo vệ trong hệ thống điện

Tủ điều khiển bảo vệ là trung tâm giám sát và điều khiển các thiết bị đóng cắt, bảo vệ sự cố, thu thập dữ liệu vận hành và truyền tín hiệu về phòng điều khiển trung tâm (SCADA/DCS).
Cụ thể, tủ có các chức năng chính:

• Điều khiển thiết bị điện cao áp/trung áp như máy cắt, dao cách ly, máy biến áp, tụ bù, máy phát…
• Bảo vệ rơle: phát hiện sự cố (quá dòng, chạm đất, chạm pha, thấp áp, quá áp…) và ra lệnh cắt thiết bị để cô lập khu vực sự cố.
• Giám sát và đo lường: thu thập tín hiệu đo dòng, áp, công suất, tần số, nhiệt độ… để người vận hành theo dõi trạng thái thiết bị.
• Truyền thông và cảnh báo: truyền dữ liệu về hệ thống điều khiển trung tâm qua giao thức Modbus, IEC 61850… và hiển thị cảnh báo lỗi tại chỗ.

Nếu hệ thống tủ điều khiển bảo vệ không đảm bảo tin cậy, thiết bị trong trạm điện có thể không được bảo vệ kịp thời, dễ gây cháy nổ hoặc hư hỏng lan truyền.

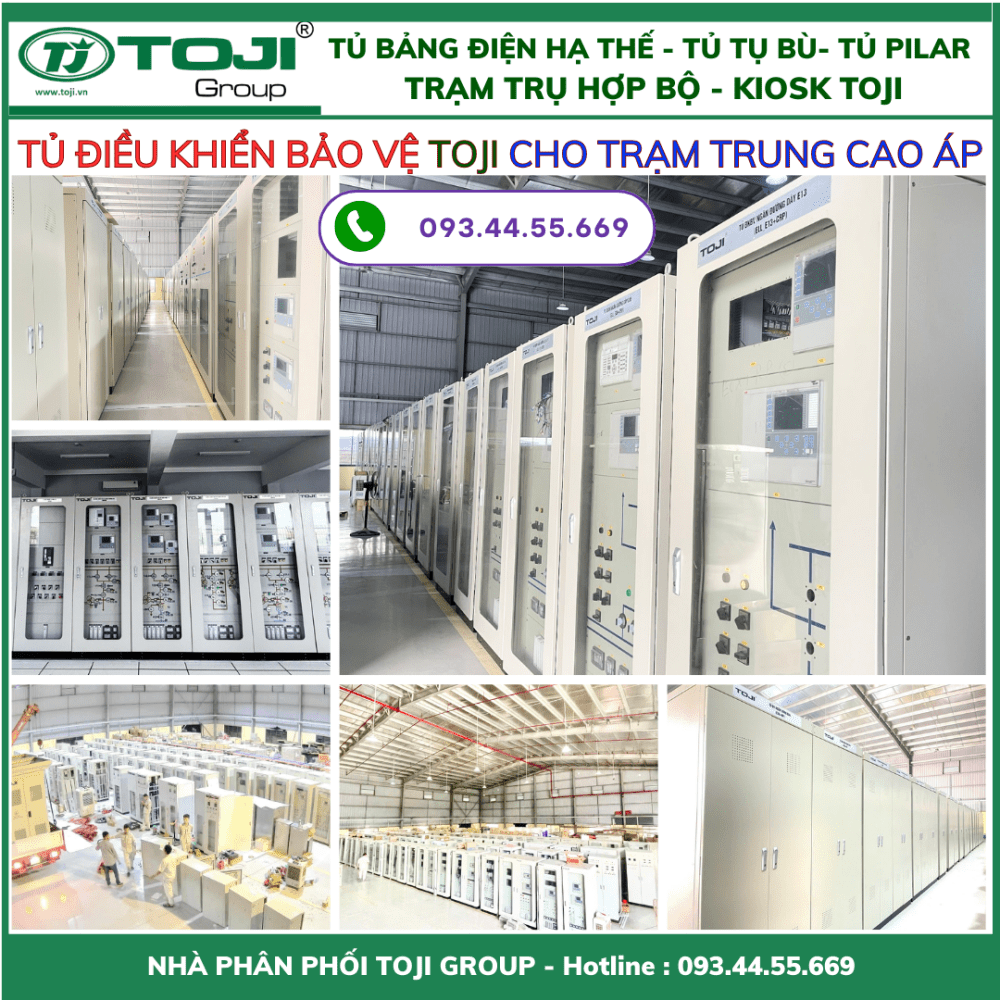

2.Cấu tạo tổng thể tủ điều khiển bảo vệ TOJI

Tủ điều khiển bảo vệ TOJI được thiết kế dạng tiêu chuẩn trạm điện, cấp độ bảo vệ vỏ tủ IP41 phù hợp lắp đặt trong nhà hoặc IP 55 ngoài trời dạng Bayhousing (tùy theo yêu cầu).

Cấu trúc cơ khí:

• Vỏ tủ thép sơn tĩnh điện dày 2–3mm, khung xương hàn hoặc lắp ghép modul.
• Cửa tủ có gioăng cao su chống bụi và nước, khóa đa điểm chống rung.
• Hệ thống thông gió – làm mát bằng quạt lọc bụi hoặc điều hòa tủ (nếu yêu cầu).

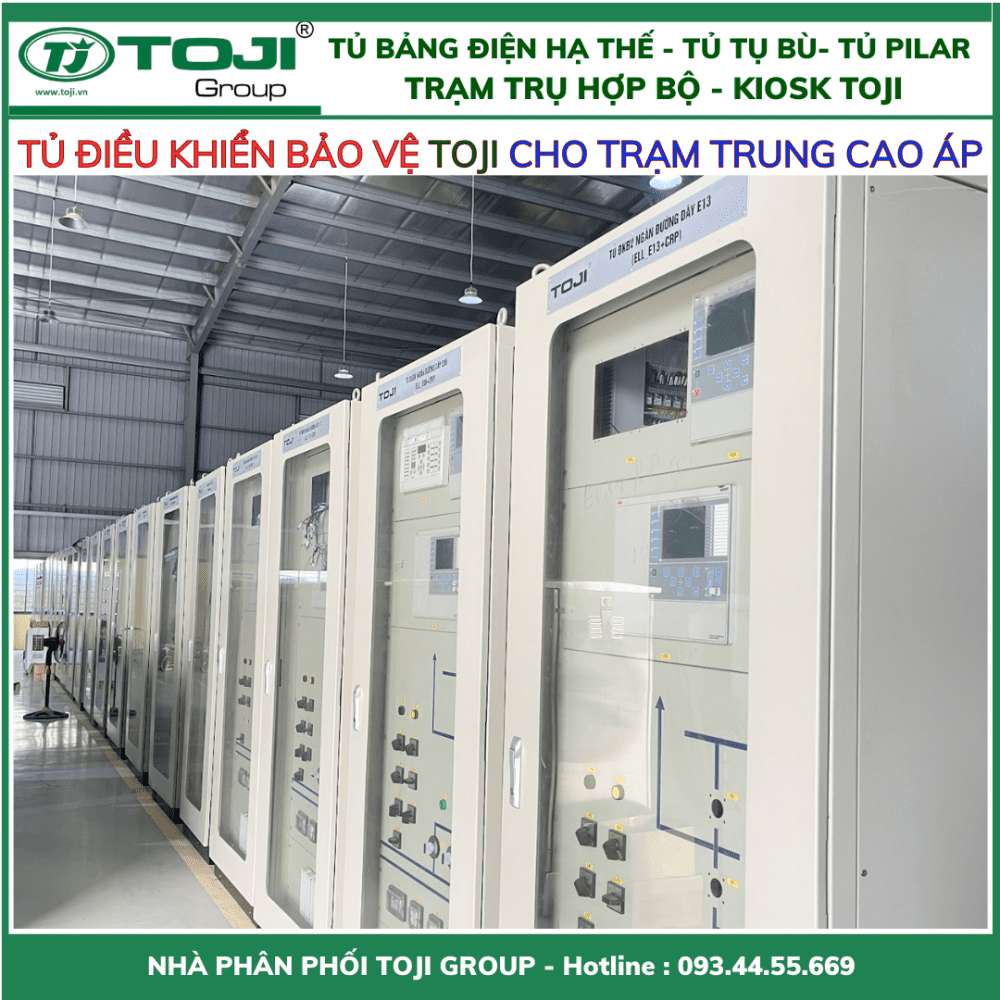

Bên trong tủ gồm các thành phần chính:

• Rơle bảo vệ số (digital relay): bảo vệ quá dòng, chạm đất, bảo vệ máy biến áp, bảo vệ thanh cái, bảo vệ máy phát…
• Bộ điều khiển đóng cắt (switchgear controller): điều khiển máy cắt, dao cách ly, tiếp địa…
• Thiết bị đo lường – chỉ thị: ampe kế, vôn kế, công tơ đa chức năng, bộ biến dòng (CT), biến điện áp (VT).
• Thiết bị truyền thông – SCADA: RTU, gateway, modem truyền dữ liệu.
• Thiết bị phụ trợ: nguồn DC, bộ sạc – ắc quy, cầu chì, aptomat, rơle trung gian, đèn báo, nút nhấn, cầu đấu…

3.Quy trình thiết kế – sản xuất tủ điều khiển bảo vệ TOJI

Với hơn 20 năm làm nghề, chúng tôi luôn coi trọng tính kỹ thuật – độ tin cậy – an toàn trong từng khâu sản xuất:

3.1. Khảo sát – thu thập thông số

• Thu thập sơ đồ nguyên lý hệ thống, dòng ngắn mạch, phụ tải, yêu cầu bảo vệ, yêu cầu truyền thông SCADA…
• Đo đạc thực tế tại hiện trường nếu cải tạo trạm hiện hữu.

3.2. Thiết kế nguyên lý – sơ đồ đấu nối

• Lựa chọn chủng loại rơle, thiết bị điều khiển theo yêu cầu bảo vệ (Siemens, ABB, Schneider, SEL, GE…).
• Thiết kế logic điều khiển và liên động, sơ đồ mạch nhị thứ, sơ đồ mạch đo lường.

3.3. Thiết kế bố trí cơ khí

• Bố trí mặt trước (layout thiết bị hiển thị, đèn báo, nút nhấn…).
• Bố trí bên trong (đấu nối gọn gàng, phân tầng cáp tín hiệu – cáp nguồn).

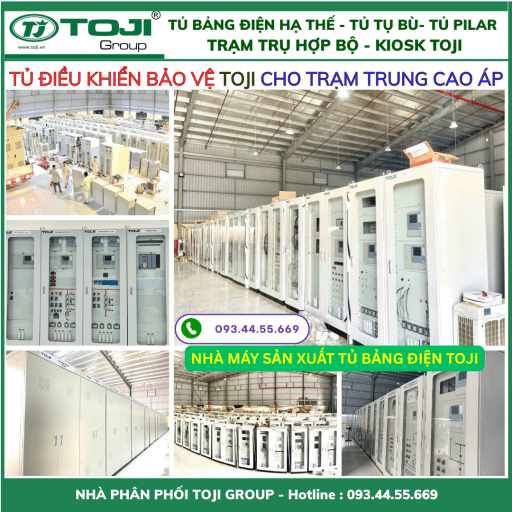

3.4. Gia công vỏ tủ – lắp ráp thiết bị

• Cắt – chấn – hàn khung vỏ bằng CNC, sơn tĩnh điện chuẩn công nghiệp.
• Lắp đặt thiết bị lên ray – máng, đấu dây đánh số rõ ràng, bó cáp bằng ống gen – máng nhựa.

3.5. Kiểm tra – thử nghiệm nội bộ

• Thử cách điện, tiếp địa, logic điều khiển, chức năng bảo vệ từng ngăn.
• Lập biên bản FAT (Factory Acceptance Test) đầy đủ.

3.6. Vận chuyển – lắp đặt – chạy thử tại hiện trường

• Đảm bảo an toàn, đúng tiêu chuẩn đấu nối, bàn giao đầy đủ tài liệu kỹ thuật, sơ đồ, chứng chỉ.

4.Ưu điểm vượt trội của tủ điều khiển bảo vệ TOJI

• Tích hợp đầy đủ chức năng điều khiển & bảo vệ cho từng ngăn thiết bị, giảm thiểu không gian lắp đặt.
• Tương thích SCADA/IEC 61850: dễ dàng truyền thông với hệ thống điều khiển trung tâm, hỗ trợ vận hành từ xa.
• Thiết kế mô-đun linh hoạt: dễ thay thế, mở rộng hoặc nâng cấp hệ thống.
• Vận hành trực quan – an toàn: bố trí mặt tủ logic, có khóa liên động an toàn.
• Độ tin cậy cao, hoạt động ổn định trong môi trường công nghiệp khắc nghiệt.
• Dịch vụ kỹ thuật nhanh chóng – bảo hành lâu dài, hỗ trợ tận nơi.

5.Ứng dụng của tủ điều khiển bảo vệ TOJI

Tủ điều khiển bảo vệ TOJI được ứng dụng rộng rãi trong:

• Trạm biến áp trung áp, cao áp (22kV – 110kV – 220kV – 500kV)
• Ngăn lộ đường dây, ngăn máy biến áp, ngăn tụ bù, ngăn tổng, ngăn thanh cái
• Nhà máy điện, nhà máy công nghiệp, khu chế xuất
• Khu đô thị, trung tâm thương mại, bệnh viện, tòa nhà cao tầng
• Hệ thống năng lượng tái tạo (điện mặt trời, điện gió)

6.Tiêu chuẩn kỹ thuật và thử nghiệm

Tủ điều khiển bảo vệ TOJI được thiết kế và kiểm tra theo các tiêu chuẩn:

• IEC 60255 – tiêu chuẩn cho rơle bảo vệ.
• IEC 61439 / TCVN 6627 – tiêu chuẩn tủ điện hạ/trung áp.
• IEC 61850 / IEC 60870-5-104 – tiêu chuẩn truyền thông công nghiệp điện.
• TCVN 7447-1, TCVN 4244 – tiêu chuẩn lắp đặt điện.

Các thử nghiệm thường thực hiện:

• Thử cách điện 2kV/1phút
• Thử liên động logic
• Thử đóng cắt tại chỗ và từ xa
• Thử các chức năng bảo vệ (quá dòng, chạm đất…)
• Kiểm tra hệ thống tiếp địa và bảo vệ chống giật

7.Quy trình vận hành – bảo trì

Để đảm bảo tủ vận hành ổn định lâu dài, cần:

• Vận hành: kiểm tra nguồn DC, kiểm tra tình trạng các rơle, định kỳ test chức năng bảo vệ (relay test).
• Bảo trì: vệ sinh bụi bẩn, siết lại đầu cos, kiểm tra cách điện định kỳ, cập nhật phần mềm relay nếu cần.
• Đào tạo: nhân viên vận hành được huấn luyện đọc sơ đồ, sử dụng màn hình relay, xử lý sự cố.

8.Dịch vụ kỹ thuật từ Toji Group

• Tư vấn – thiết kế sơ bộ miễn phí theo yêu cầu từng công trình.
• Sản xuất – tích hợp – lập trình tại xưởng với đội ngũ kỹ sư giàu kinh nghiệm.
• Lắp đặt – chạy thử – nghiệm thu tại hiện trường toàn quốc.
• Bảo hành dài hạn 24 tháng và bảo trì định kỳ trọn gói nếu khách hàng yêu cầu.
• Cung cấp tài liệu đầy đủ: bản vẽ cơ khí, sơ đồ nguyên lý, sơ đồ đấu nối, hướng dẫn vận hành.

9.Báo giá và đặt hàng tủ điều khiển bảo vệ TOJI

Giá tủ điều khiển bảo vệ phụ thuộc vào:

• Số lượng ngăn điều khiển/bảo vệ
• Chủng loại rơle sử dụng (Siemens, ABB, Schneider, SEL…)
• Mức độ tích hợp truyền thông – SCADA
• Yêu cầu tiêu chuẩn đặc biệt (chống nổ, chống ăn mòn, IP cao…)

Để nhận báo giá chính xác, khách hàng chỉ cần cung cấp:

• Sơ đồ nguyên lý một sợi (SLD)
• Yêu cầu chức năng bảo vệ
• Sơ đồ bố trí mặt bằng (nếu có)

Đội ngũ kỹ thuật TOJI sẽ lập giải pháp kỹ thuật tối ưu và báo giá chi tiết nhanh chóng.



10. Năng lực cung cấp tủ điều khiển bảo vệ TOJI cho các dự án điện năng lớn:

Trong hơn 20 năm qua, TOJI Group đã cung cấp hàng trăm tủ điều khiển bảo vệ cho các trạm biến áp 110kV – 220kV – 500kV, nhà máy điện mặt trời, điện gió, thủy điện, sinh khối… trên khắp cả nước, trong vai trò tổng thầu EPC/PC hoặc nhà thầu cung cấp thiết bị chuyên ngành điện.

10.1 Các dự án năng lượng tái tạo tiêu biểu do TOJI làm Tổng thầu EPC

• Nhà máy Điện mặt trời Hồ Gia Hoét (35MWp)

• Nhà máy Điện mặt trời Hồ Tầm Bó (35MWp)

• Nhà máy Điện mặt trời Sông Lũy (14MWp)

• Cụm Điện mặt trời Đá Bạc (200MWp)

• ĐMT Hồng Phong 4 (50MWp)

• ĐMT Hồng Phong 5.2 (50 MWp)

• Cụm ĐMT Lộc Ninh 4 & Lộc Ninh 5 (250MWp)

• Cụm ĐMT Mỹ Sơn 1 & Mỹ Sơn 2 (100MW)

• ĐMT Easup Xuân (2x600MWp)

10.2 Các dự án điện gió tiêu biểu

• Cụm điện gió Hoàng Hải – Tài Tâm (100MW)

• Điện gió Viên An (50MW)

• Cụm điện gió Hướng Tân – Tân Linh (100MW)

• Điện gió Sóc Trăng 7 (GĐ1 – 30MW)

• Điện gió Phong điện Tây Nguyên (GĐ1 – 30MW)

• Điện gió Nhơn Hội (30MW)

• Điện gió Infra 1 (50MW)

10.3 Các dự án năng lượng khác

• Nhà máy Điện sinh khối An Khê (200MW)

• Cụm thủy điện Suối Sập (200MW)

Tất cả các dự án trên đều có hạng mục tủ điều khiển bảo vệ do TOJI thiết kế, sản xuất, lắp đặt, chạy thử và được công nhận vận hành thương mại (COD).

---

10.4 Dự án trọng điểm thuộc EVN/NPT sử dụng tủ điều khiển bảo vệ TOJI

Trạm biến áp 500kV

• TBA 500kV Duyên Hải

• TBA 500kV Hà Tĩnh

Trạm biến áp 220kV

• TBA 220kV Trà Vinh – 220kV Cà Mau – 220kV Bến Tre

• TBA 220kV Quy Nhơn

• TBA 220kV Nha Trang

• TBA 220kV Tràng Bạch

• TBA 220kV Yên Bái

• TBA 220kV Krong Ana

• TBA 220kV Mường La

• TBA 220kV Thuận Nam Đức Long

• TBA 220kV Trung Nam – Trà Vinh

• TBA 220kV Thiên Tân

• TBA 220kV Bảo Lộc

• TBA 220kV Thủy điện Đại Ninh

• TBA 220kV Ninh Bình

• TBA 220kV Chèm

• TBA 220kV Hải Dương

• TBA 220kV Pleiku 2 – An Khê

• TBA 220kV Tuy Hòa

• TBA 220kV Trung Nam – Ninh Thuận

Trạm biến áp 110kV

• TBA 110kV Tía

• TBA 110kV Phùng

• TBA 110kV Đông Hải

• TBA 110kV An Lão – Hải Phòng

• TBA 110kV Hòa Phát – Dung Quất

• TBA 110kV Bắc Quang

• TBA 110kV Trung Nam – Ninh Thuận

• TBA 110kV Thuận Phước

• TBA 110kV Yên Phong 5

• TBA 110kV Ngọc Sơn – Hải Dương

• TBA 110kV Quán Trữ – Hải Phòng

• TBA 110kV Nho Quan – Ninh Bình

• TBA 110kV Thượng Đình – Hà Nội

• TBA 110kV Trần Hưng Đạo – Hà Nội

• TBA 110kV Yên Mỹ – Hưng Yên

• TBA 110kV Hưng Yên

• TBA 110kV Trực Ninh – Nam Định

• TBA 110kV Hải Hậu – Nam Định

• TBA 110kV Sơn Dương – Tuyên Quang

• TBA 110kV Gang Thép – Thái Nguyên

• TBA 110kV Nhật Tân – Hà Nội

• TBA 110kV Thường Tín – Hà Nội

• TBA 110kV Gia Lâm – Hà Nội

• TBA 110kV Nghĩa Đô – Hà Nội

• TBA 110kV Ba Vì – Hà Nội

• TBA 110kV Tam Điệp – Ninh Bình

• TBA 110kV Bình Tân – Khánh Hòa

• TBA 110kV Đại An – Hải Dương

• TBA 110kV Sapa – Lào Cai

• TBA 110kV Duy Xuyên – Quảng Nam

• TBA 110kV MangYang – Gia Lai

• TBA 110kV Điện Nam – Điện Ngọc

• TBA 110kV Lai Khê – Hải Dương

• TBA 110kV Chí Linh – Hải Dương

• TBA 110kV Hòa Khánh 2 – Đà Nẵng

• TBA 110kV Bình Vàng – Hà Giang

… cùng hàng trăm trạm biến áp không người trực khác của Điện lực Hà Nội, Hải Phòng, Khánh Hòa, các Tổng công ty điện lực miền Bắc – Trung – Nam.

11.Kết luận

Tủ điều khiển bảo vệ TOJI là giải pháp toàn diện, hiện đại và an toàn cho các hệ thống điện công nghiệp và trạm biến áp hiện nay. Với thiết kế kỹ thuật tối ưu, tích hợp đầy đủ chức năng bảo vệ – điều khiển – giám sát – truyền thông, cùng dịch vụ kỹ thuật chuyên nghiệp, TOJI đã trở thành lựa chọn tin cậy của nhiều chủ đầu tư, tổng thầu và đơn vị điện lực trên toàn quốc.

Việc đầu tư đúng loại tủ điều khiển bảo vệ chất lượng cao không chỉ giúp tăng độ tin cậy hệ thống điện mà còn giảm thiểu thời gian dừng máy, hạn chế sự cố cháy nổ và tiết kiệm chi phí vận hành lâu dài.
