Máy biến dòng 110kV 220kV Hitachi ABB – Giải pháp đo lường & bảo vệ tin cậy cho lưới điện cao thế

1. Giới thiệu chung

Máy biến dòng điện (Current Transformer – CT) là thiết bị dụng cụ đo lường không thể thiếu trong hệ thống điện cao áp, đặc biệt tại các trạm biến áp 110kV, 220kV, và lưới truyền tải quốc gia.

Nhiệm vụ chính của CT là biến đổi dòng điện cao áp (hàng nghìn ampe) thành dòng điện chuẩn (1A hoặc 5A) để phục vụ đo lường, giám sát và bảo vệ rơ-le.

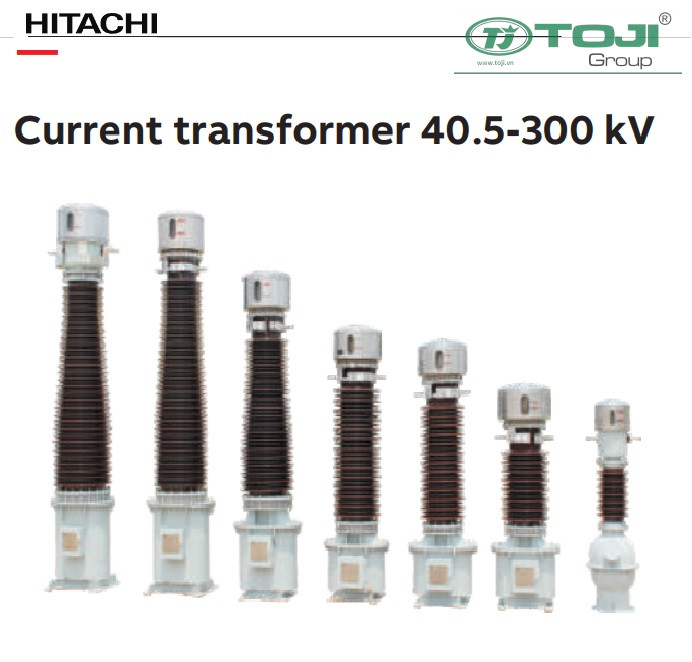

Dòng sản phẩm LB7 series của Hitachi ABB là thế hệ máy biến dòng ngoài trời hiện đại, sử dụng công nghệ cách điện dầu – giấy và kết cấu hairpin (dạng chữ U), có khả năng vận hành tin cậy trong điều kiện khắc nghiệt.

---

2. Chức năng chính của máy biến dòng 110kV – 220kV Hitachi ABB

• Biến đổi dòng điện từ vài nghìn ampe xuống dòng tiêu chuẩn 1A hoặc 5A.

• Cách ly an toàn giữa lưới điện cao áp và thiết bị đo lường.

• Cung cấp tín hiệu chính xác cho công tơ, đồng hồ đo, hệ thống SCADA.

• Phục vụ bảo vệ rơ-le: bảo vệ so lệch, bảo vệ quá dòng, bảo vệ khoảng cách.

• Ghi nhận sự cố hệ thống: giúp phân tích, giám sát sự kiện ngắn mạch.

---

3. Đặc điểm nổi bật của dòng LB7 Hitachi ABB

• Công nghệ cách điện dầu – giấy, kết hợp vỏ thép không gỉ & bellow giãn nở kim loại, chống rò rỉ dầu, tuổi thọ cao.

• Chống ăn mòn & chống thời tiết: sơn phủ chịu nước, chống muối, chống nấm mốc, phù hợp khí hậu Việt Nam.

• Độ tin cậy cao & bảo dưỡng tối thiểu: thiết kế kín, hạn chế lão hóa, ít cần bảo trì.

• Khả năng chịu động đất tốt: đáp ứng tiêu chuẩn IEC 61869-2 và IEEE C57.13.

• Linh hoạt ứng dụng: đo lường (class 0.1, 0.2, 0.5S), bảo vệ (5P, 10P, PX, TPX, TPY, TPZ).

---

4. Thông số kỹ thuật cơ bản của LB7 Hitachi ABB

Theo catalogue, các model máy biến dòng LB7 có các cấp điện áp và đặc tính như sau:

• Cấp điện áp định mức: 40.5 – 300kV

• Dòng định mức sơ cấp: từ 50A đến 4000A

• Dòng thứ cấp tiêu chuẩn: 1A hoặc 5A

• Công suất tải (burden): 1–200 VA

• Cấp chính xác đo lường: 0.1, 0.2, 0.5, 0.2S, 0.5S

• Cấp chính xác bảo vệ: 5P, 10P, PX, TPX, TPY, TPZ

• Khả năng chịu dòng ngắn mạch: 31.5 – 63 kA/1s

• Khả năng chịu dòng động: lên tới 160 kA peak

• Tần số định mức: 50Hz / 60Hz

• Khoảng cách rò creepage: ≥ 25 mm/kV (phù hợp môi trường ô nhiễm)

---

5. Bảng phân loại các loại máy biến dòng LB7

---

6. Ứng dụng trong lưới điện Việt Nam

Máy biến dòng 110kV và 220kV Hitachi ABB đã được ứng dụng rộng rãi:

• EVN – Tổng công ty Truyền tải điện Quốc gia (NPT): lắp đặt tại nhiều trạm biến áp 110kV, 220kV, 500kV.

• Dự án năng lượng tái tạo: điện gió, điện mặt trời, nơi cần tín hiệu chính xác để hòa lưới.

• Khu công nghiệp & nhà máy lớn: thép, xi măng, hóa chất, khai khoáng.

• Đường dây truyền tải liên tỉnh: đảm bảo tín hiệu cho bảo vệ khoảng cách & SCADA.

---

7. Ưu điểm khi chọn máy biến dòng Hitachi ABB

• Thương hiệu toàn cầu: Hitachi Energy (trước đây ABB Power Grids).

• Công nghệ châu Âu – sản xuất tại Trung Quốc, tối ưu chi phí và vẫn giữ chất lượng chuẩn IEC.

• Đa dạng dải điện áp & dòng điện: đáp ứng từ 40.5kV đến 300kV, cho nhiều nhu cầu.

• Độ chính xác cao: đảm bảo cho cả đo lường thương mại và bảo vệ.

• Bền bỉ – bảo dưỡng ít: tuổi thọ thiết bị trên 30 năm.

---

8. So sánh CT Hitachi ABB với các hãng khác (Siemens, GE, Arteche)

• Hitachi ABB: mạnh về độ chính xác bảo vệ (PX, TPX, TPY, TPZ), phù hợp SCADA hiện đại.

• Siemens: ưu thế ở các CT tích hợp GIS.

• GE: thiên về dòng CT khô (resin cast) trong nhà.

• Arteche (Tây Ban Nha): phổ biến ở thị trường Mỹ Latinh, ít hơn tại VN.

Như vậy, Hitachi ABB là lựa chọn tối ưu cho lưới điện ngoài trời cao áp ở Việt Nam.

---

9. Kết luận

Máy biến dòng 110kV – 220kV Hitachi ABB (LB7 series) là giải pháp lý tưởng cho đo lường & bảo vệ trong hệ thống điện cao thế. Với thiết kế bền bỉ, chịu môi trường khắc nghiệt, độ chính xác cao và tuổi thọ trên 30 năm, sản phẩm này được EVN và nhiều chủ đầu tư tin dùng trong hàng loạt dự án trọng điểm.

👉 Liên hệ ngay để nhận báo giá máy biến dòng 110kV 220kV Hitachi ABB chính hãng, CO CQ đầy đủ, hỗ trợ kỹ thuật tận nơi.
